高性能混凝土的耐久性研究
混凝土耐久性与高性能混凝土

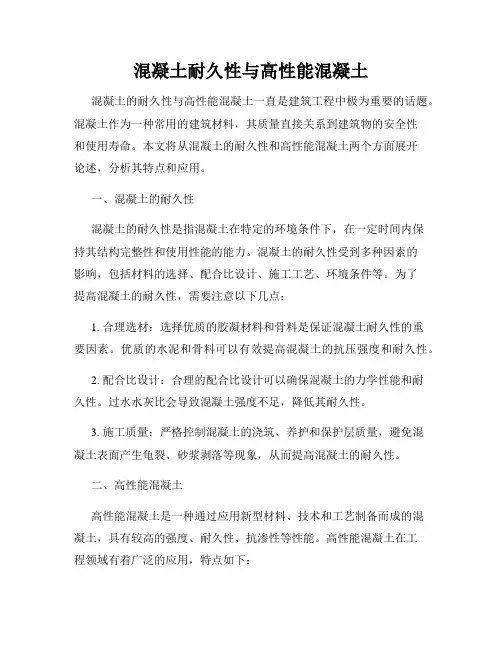

混凝土耐久性与高性能混凝土混凝土的耐久性与高性能混凝土一直是建筑工程中极为重要的话题。
混凝土作为一种常用的建筑材料，其质量直接关系到建筑物的安全性和使用寿命。
本文将从混凝土的耐久性和高性能混凝土两个方面展开论述，分析其特点和应用。
一、混凝土的耐久性混凝土的耐久性是指混凝土在特定的环境条件下，在一定时间内保持其结构完整性和使用性能的能力。
混凝土的耐久性受到多种因素的影响，包括材料的选择、配合比设计、施工工艺、环境条件等。
为了提高混凝土的耐久性，需要注意以下几点：1. 合理选材：选择优质的胶凝材料和骨料是保证混凝土耐久性的重要因素。
优质的水泥和骨料可以有效提高混凝土的抗压强度和耐久性。
2. 配合比设计：合理的配合比设计可以确保混凝土的力学性能和耐久性。
过水水灰比会导致混凝土强度不足，降低其耐久性。
3. 施工质量：严格控制混凝土的浇筑、养护和保护层质量，避免混凝土表面产生龟裂、砂浆剥落等现象，从而提高混凝土的耐久性。
二、高性能混凝土高性能混凝土是一种通过应用新型材料、技术和工艺制备而成的混凝土，具有较高的强度、耐久性、抗渗性等性能。
高性能混凝土在工程领域有着广泛的应用，特点如下：1. 高强度：高性能混凝土的抗压强度一般在60MPa以上，部分高性能混凝土的抗压强度可达到100MPa以上，能够满足复杂工程结构的要求。
2. 优良的耐久性：高性能混凝土具有较好的耐久性，能够在恶劣的环境条件下长期使用而不产生明显的破坏。
3. 优异的抗渗性：高性能混凝土的密实性和致密性较高，具有较好的抗渗性能，能够有效减少混凝土结构受到水侵蚀的可能性。
在实际应用中，高性能混凝土常用于桥梁、隧道、高层建筑、水利工程等工程领域，能够有效提高工程结构的安全性和耐久性。
综上所述，混凝土的耐久性和高性能混凝土对于建筑工程的质量和安全性具有重要意义。
通过合理选材、配合比设计和施工工艺，可以有效提高混凝土的耐久性；而应用高性能混凝土，可以提高工程结构的强度和耐久性，满足工程设计的要求。
耐久性混凝土研究报告

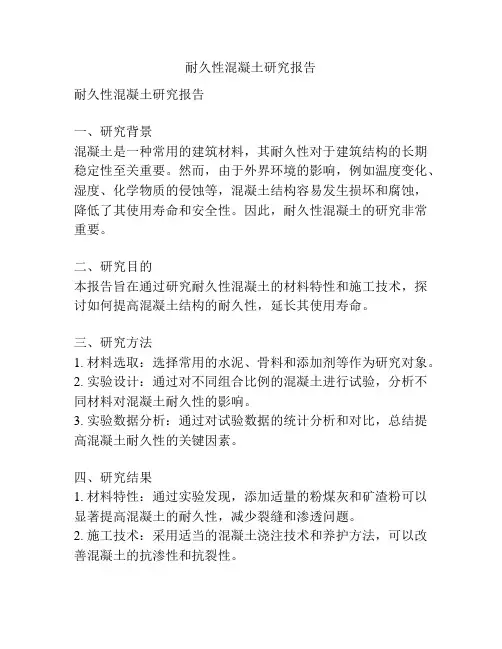

耐久性混凝土研究报告耐久性混凝土研究报告一、研究背景混凝土是一种常用的建筑材料，其耐久性对于建筑结构的长期稳定性至关重要。
然而，由于外界环境的影响，例如温度变化、湿度、化学物质的侵蚀等，混凝土结构容易发生损坏和腐蚀，降低了其使用寿命和安全性。
因此，耐久性混凝土的研究非常重要。
二、研究目的本报告旨在通过研究耐久性混凝土的材料特性和施工技术，探讨如何提高混凝土结构的耐久性，延长其使用寿命。
三、研究方法1. 材料选取：选择常用的水泥、骨料和添加剂等作为研究对象。
2. 实验设计：通过对不同组合比例的混凝土进行试验，分析不同材料对混凝土耐久性的影响。
3. 实验数据分析：通过对试验数据的统计分析和对比，总结提高混凝土耐久性的关键因素。
四、研究结果1. 材料特性：通过实验发现，添加适量的粉煤灰和矿渣粉可以显著提高混凝土的耐久性，减少裂缝和渗透问题。
2. 施工技术：采用适当的混凝土浇注技术和养护方法，可以改善混凝土的抗渗性和抗裂性。
五、研究结论通过研究耐久性混凝土的材料特性和施工技术，可以得到以下结论：1. 添加适量的粉煤灰和矿渣粉是提高混凝土耐久性的有效方法，可以减少混凝土的渗透性和裂缝。
2. 采用合适的混凝土浇注技术和养护方法，可以改善混凝土的工作性能和耐久性。
3. 对于长期处于潮湿环境的混凝土结构，应增加防水层和抗渗设施，以防止水分侵蚀。
六、研究建议基于以上研究结论，我们提出以下建议：1. 进一步研究和应用新型的混凝土材料和添加剂，以提高混凝土的耐久性和抗裂性。
2. 完善混凝土施工技术和养护措施，加强对混凝土的质量控制和监测。
3. 加强混凝土结构的维修和保养，及时处理损坏和裂缝问题，延长结构的使用寿命。
七、研究创新点本研究通过对耐久性混凝土的材料特性和施工技术的研究，提出了一些创新点：1. 添加适量的粉煤灰和矿渣粉可以有效改善混凝土的耐久性。
2. 采用合适的混凝土浇注技术和养护方法可以提高混凝土的工作性能。
土木工程中高性能混凝土的试验研究
土木工程中高性能混凝土的试验研究土木工程中，高性能混凝土是一种具有出色性能和耐久性的材料，它在建筑结构和基础设施建设中被广泛使用。
高性能混凝土的试验研究对于进一步提高土木工程质量和可持续发展具有重要意义。
一、高性能混凝土的定义与特点高性能混凝土是一种通过优化混凝土材料组成及配比设计而得到的性能卓越的混凝土。
它相较于传统混凝土具有以下特点：1. 高强度：高性能混凝土普遍具有极高的抗压强度和抗拉强度。
这使得高性能混凝土在承受大荷载和高风险环境下具备较高的安全性能。
2. 优异的耐久性：高性能混凝土具有良好的耐蚀性和耐久性。
它能够承受极端温度、化学腐蚀以及长期荷载作用，从而延长建筑物的使用寿命。
3. 较低的渗透性：高性能混凝土通过控制渗透性能，减少了水分和气体的渗入，提高了混凝土的抗渗能力。
这种特性使得它在高湿度和极端气候条件下的使用效果更加突出。
二、高性能混凝土的试验研究1. 成分试验高性能混凝土的成分试验是为了确定最佳的材料配比，以实现预期的性能目标。
在试验过程中，常见的成分包括水泥、沙子、骨料、掺合料以及化学添加剂。
通过调整每种成分的比例和性质，可以定制出不同性能要求的高性能混凝土。
2. 强度试验强度试验是评估高性能混凝土性能的重要方法之一。
常用的强度试验包括抗压强度试验、抗拉强度试验和抗弯强度试验。
这些试验可以对混凝土的力学特性进行全面的评估，从而判断其在实际工程应用中的可行性。
3. 耐久性试验耐久性试验是评估高性能混凝土使用寿命和抗腐蚀性能的关键。
常见的耐久性试验包括抗渗透性试验、抗冻融性试验、抗硫酸盐侵蚀试验等。
这些试验通过模拟混凝土在各种恶劣环境条件下的行为，验证高性能混凝土的耐久性能。
4. 施工试验施工试验是高性能混凝土实际应用前必不可少的一环。
在施工试验中，对混凝土的浇筑、硬化和养护过程进行观察和记录，以确定施工工艺的可行性和优化措施。
施工试验不仅可以检验高性能混凝土试验结果的可行性，还可以提供现场工程人员一系列关于混凝土施工的指导。
混凝土材料的耐久性能研究现状分析

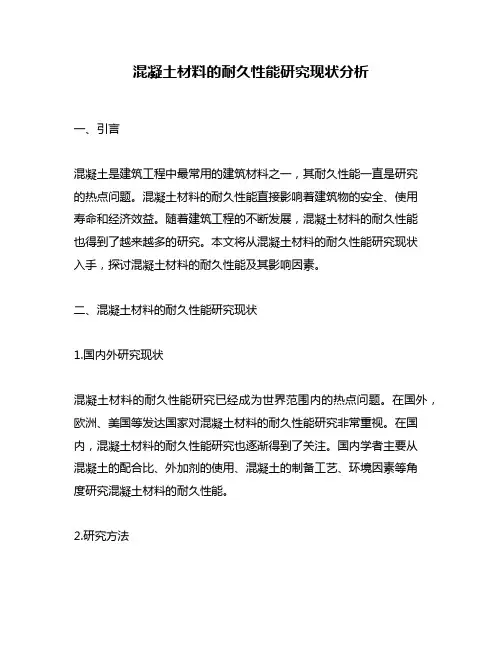

混凝土材料的耐久性能研究现状分析一、引言混凝土是建筑工程中最常用的建筑材料之一，其耐久性能一直是研究的热点问题。
混凝土材料的耐久性能直接影响着建筑物的安全、使用寿命和经济效益。
随着建筑工程的不断发展，混凝土材料的耐久性能也得到了越来越多的研究。
本文将从混凝土材料的耐久性能研究现状入手，探讨混凝土材料的耐久性能及其影响因素。
二、混凝土材料的耐久性能研究现状1.国内外研究现状混凝土材料的耐久性能研究已经成为世界范围内的热点问题。
在国外，欧洲、美国等发达国家对混凝土材料的耐久性能研究非常重视。
在国内，混凝土材料的耐久性能研究也逐渐得到了关注。
国内学者主要从混凝土的配合比、外加剂的使用、混凝土的制备工艺、环境因素等角度研究混凝土材料的耐久性能。
2.研究方法目前，研究混凝土材料的耐久性能的方法主要有以下几种：（1）实验研究法：通过实验手段，对混凝土材料的耐久性能进行研究，如抗渗、抗冻、耐久性等。
（2）数值模拟法：通过建立数学模型，对混凝土材料的耐久性能进行预测和分析。
（3）实际工程观测法：通过对已建成的混凝土结构进行观测和数据分析，研究混凝土材料的耐久性能。
三、混凝土材料的耐久性能及其影响因素1.混凝土的抗渗性混凝土的抗渗性是混凝土材料耐久性能的重要指标之一。
混凝土的抗渗性与混凝土的强度、孔隙率、水胶比等因素有关。
2.混凝土的抗冻性混凝土的抗冻性是指混凝土在冻融循环过程中的抗裂能力。
混凝土的抗冻性与混凝土的强度、孔隙率、空气含量、水胶比等因素有关。
3.混凝土的耐久性混凝土的耐久性是指混凝土在长期使用过程中所能保持的性能。
混凝土的耐久性与混凝土的强度、孔隙率、水胶比、外加剂的使用、制备工艺等因素有关。
4.混凝土的碱骨料反应混凝土的碱骨料反应是指混凝土中的碱性物质与骨料中的硅酸盐反应，导致混凝土膨胀、龟裂、剥落等现象。
混凝土的碱骨料反应与混凝土中的碱含量、骨料中的硅酸盐含量等因素有关。
四、结论混凝土材料的耐久性能是建筑工程中不可忽视的问题。

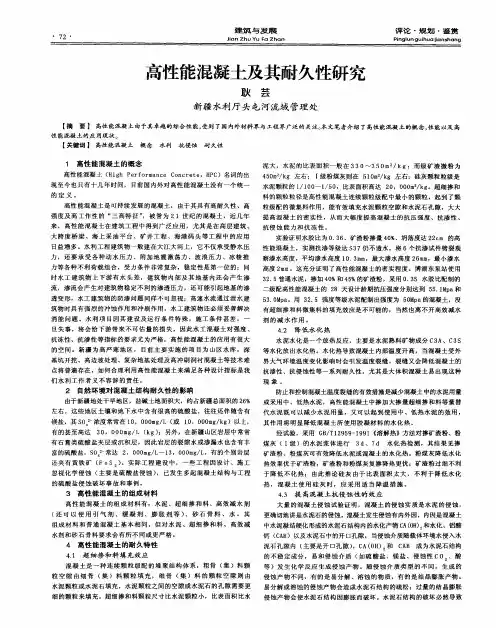

高性能混凝土及其耐久性研究
概念 水利 抗侵蚀 耐久性
泥大 ，水泥 的比表面 积一般 在 ３ ０～３５０ ／ｋｇ；而级矿 渣微粉 为 ３ ｍ２ ４ ０ 。ｋ 左右 ； Ｉ ５ ｍ／ ｇ 级粉煤灰 则在 ５ ｍ ／ ｇ 左右 ：硅灰颗 粒粒级是 Ｏ ２ｋ １ 水泥颗粒 的 １ ０ ～１ ５ ，比表面积高达 ２ ，Ｏ ０ ２ ｋ 。超细掺和 ／１ ０ ／ ０ ０ ０ ｍ／ ｇ 料 的颗粒 粒径是 高性能混凝 土连 续颗粒级 配中最 小的颗粒 ，起到了颗 粒级配 的微集料作 用 ，能有效填 充水泥颗 粒空隙和 水泥石孔 隙，大大 提 高混凝 土的密 实性 ，从 而大幅 度提 高混凝土 的抗 压强度 、抗渗性 、 抗 侵蚀 能 力和抗 冻 性 。
实验证 明水胶 比为 ０ ３ 、矿渣粉 掺量 ４ ％ ．６ ０ 、坍落度达 ２ Ｃ 的高 ２ｍ
性 能混凝 土，实测抗渗 等级达 Ｓ ３７仍不透水 ，将 ６个 抗渗试件劈裂观 察渗水高度 ，平均渗 水高度 １ ． ｍ ０ ３ ｍ，最大渗 水高度 ２ ｍ ，最小渗水 ６ｍ 高度 ２ Ｅ。这 充分证 明了高性能混凝土 的密实程度 。博湖东 泵站使用 ｍ
的 定义 。
高性能混 凝土是 可持续发展 的混凝土 ， 由于其 具有高 耐久 性、高
强 度及 高工作 性 的 “ 高特征 ” 三 ，被 誉为 ２１世 纪 的混凝 土，近 几年 来 ，高性 能混 凝土在建 筑 工程 中得到广 泛应用 ，尤其 是在 高层建 筑 、 大 跨度 桥梁 、海 上采 油 平台 、矿井 工程 、海 港码 头 等工 程 中的应 用 日益增 多 水利 工程 建筑 物一般 建在大江大 河上 ％ ４ ％的矿 渣粉 ，采用 ０ ３ 水胶比配 制的 ２５ ０和 ５ ．５
混凝土耐久性研究

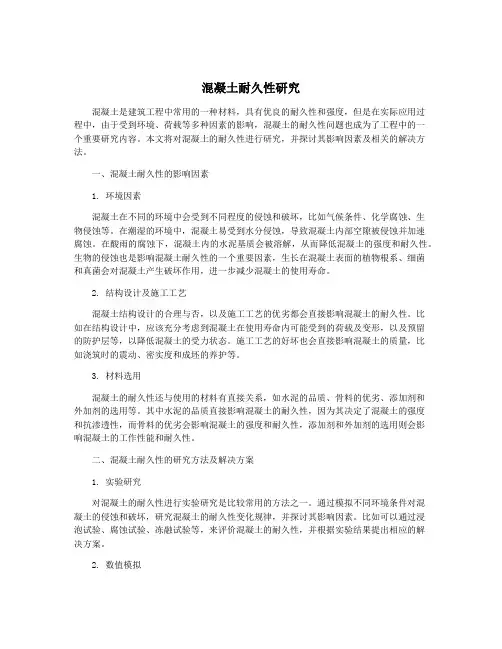

混凝土耐久性研究混凝土是建筑工程中常用的一种材料，具有优良的耐久性和强度，但是在实际应用过程中，由于受到环境、荷载等多种因素的影响，混凝土的耐久性问题也成为了工程中的一个重要研究内容。
本文将对混凝土的耐久性进行研究，并探讨其影响因素及相关的解决方法。
一、混凝土耐久性的影响因素1. 环境因素混凝土在不同的环境中会受到不同程度的侵蚀和破坏，比如气候条件、化学腐蚀、生物侵蚀等。
在潮湿的环境中，混凝土易受到水分侵蚀，导致混凝土内部空隙被侵蚀并加速腐蚀。
在酸雨的腐蚀下，混凝土内的水泥基质会被溶解，从而降低混凝土的强度和耐久性。
生物的侵蚀也是影响混凝土耐久性的一个重要因素，生长在混凝土表面的植物根系、细菌和真菌会对混凝土产生破坏作用，进一步减少混凝土的使用寿命。
2. 结构设计及施工工艺混凝土结构设计的合理与否，以及施工工艺的优劣都会直接影响混凝土的耐久性。
比如在结构设计中，应该充分考虑到混凝土在使用寿命内可能受到的荷载及变形，以及预留的防护层等，以降低混凝土的受力状态。
施工工艺的好坏也会直接影响混凝土的质量，比如浇筑时的震动、密实度和成坯的养护等。
3. 材料选用混凝土的耐久性还与使用的材料有直接关系，如水泥的品质、骨料的优劣、添加剂和外加剂的选用等。
其中水泥的品质直接影响混凝土的耐久性，因为其决定了混凝土的强度和抗渗透性，而骨料的优劣会影响混凝土的强度和耐久性，添加剂和外加剂的选用则会影响混凝土的工作性能和耐久性。
二、混凝土耐久性的研究方法及解决方案1. 实验研究对混凝土的耐久性进行实验研究是比较常用的方法之一。
通过模拟不同环境条件对混凝土的侵蚀和破坏，研究混凝土的耐久性变化规律，并探讨其影响因素。
比如可以通过浸泡试验、腐蚀试验、冻融试验等，来评价混凝土的耐久性，并根据实验结果提出相应的解决方案。
2. 数值模拟利用数值模拟的方法对混凝土的耐久性进行研究，通过建立相应的数学模型，模拟不同环境条件下混凝土的受力和破坏过程，预测混凝土在不同环境下的使用寿命，为设计和施工提供参考依据。
混凝土结构材料的耐久性评估与优化研究
混凝土结构材料的耐久性评估与优化研究引言：混凝土是建筑工程中广泛使用的一种结构材料，具有承重能力强、耐久性好等优点。
然而，随着时间的推移，混凝土结构材料会受到外界环境因素的侵蚀，导致其性能逐渐下降。
为了确保混凝土结构的稳定性和可靠性，需要进行耐久性评估与优化研究。
本文将通过介绍耐久性评估的方法和优化研究的内容，探讨混凝土结构材料的耐久性问题以及优化策略。
一、耐久性评估方法1.1 物理性能测试混凝土结构材料的物理性能测试是评估其耐久性的重要手段之一。
例如，应进行强度测试、容重测试、吸水性测试等，以评估混凝土的强度、结构紧密度和水分渗透性。
这些测试结果可以为混凝土结构材料的耐久性提供有力的依据。
1.2 化学性能分析混凝土结构材料遭受环境侵蚀时，会发生化学反应，进而影响其性能。
通过进行化学性能分析，例如酸碱性测试、电化学腐蚀测试等，可以了解混凝土材料在特定环境下的耐久性。
同时，该分析还可以确定其中的微量元素和矿物组成，为后续优化提供参考。
1.3 加速腐蚀试验为了模拟混凝土结构材料长期暴露于不同环境条件下的情况，可以进行加速腐蚀试验。
通过控制试验条件，例如湿度、温度等，可以加速混凝土的腐蚀过程，并评估其耐久性。
这种方法能够快速获取材料的性能数据，提高评估效率。
二、混凝土结构材料的耐久性问题2.1 混凝土碳化混凝土碳化是由于二氧化碳和水进入混凝土中，造成碱性物质被中和，从而导致混凝土内钢筋腐蚀的一种现象。
混凝土碳化会降低混凝土的强度和耐久性，甚至导致混凝土结构的失效。
因此，应通过加入合适的控制剂，减缓混凝土碳化的速度，提高混凝土结构的耐久性。
2.2 混凝土氯盐侵蚀混凝土结构在海洋环境或受盐湖影响的地区使用时，会受到氯盐的侵蚀。
氯盐会破坏混凝土中的氧化锈蚀层，进而导致钢筋腐蚀，使混凝土结构损坏。
为了解决这一问题，可以使用添加剂，如氯离子抑制剂、混凝土密封剂等，减少混凝土的孔隙度，从而抑制氯离子的进入，提高混凝土的耐久性。
高性能混凝土耐久性论文
浅析高性能混凝土的耐久性【摘要】混凝土强度不断的提高成为它主要的发展趋势，施工中在提出高强度要求的同时，也提出耐久性和施工和易性的要求，目前在很多重要工程中都成功地采用高性能混凝土。
【关键词】混凝土；耐久性；高性能一、高性能混凝土的概念高性能混凝土是一种新型的高技术混凝土，是在大幅度提高普通混凝土性能的基础上，采用现代混凝土技术制成的具有韧性和体积稳定性等性能的耐久混凝土。
二、影响混凝土耐久性的主要因素高性能混凝土应具有适当的高强性能，但必须有良好的耐久性，能抵抗各种化学侵蚀作用，体积稳定性好。
影响混凝土耐久性的主要因素大致可以分为以下几点：1 混凝土冻融破坏在混凝土工程中，为了满足混凝土施工工作性要求：即用水量大、水灰比高，导致混凝土的孔隙率很高，约占水泥石总体积的25%-40%，特别是其中毛细孔占相当大部分。
毛细孔是水分、各种侵蚀介质、氧气、二氧化碳及其它有害物质进入混凝土内部的通道，引起混凝土耐久性的不足。
水泥石中的水化物稳定性不足也会对耐久性产生影响。
例如波特兰水泥水化后的主要化合物是碱度较高的高碱性水化矽酸钙、水化铝酸钙、水化硫铝酸钙。
此外，在水化物中还有数量很大的游离石灰，它的强度极低、稳定性极差，在侵蚀条件下是首先遭到侵蚀的部分。
要大幅度提高混凝土的耐久性，就必须减少或消除这些稳定性低的组分，特别是游离石灰。
2 混凝土的碱集料反应混凝土的碱集料反应是指混凝土中的碱和环境中可能渗入的碱与混凝土集料(砂石)中的碱活性矿物成分在混凝土固化后缓慢发生化学反应，产生胶凝物质因吸收水份后发生膨胀，最终导致混凝土从内向外延伸开裂和损毁的现象。
3 化学侵蚀当混凝土结构处在有侵蚀性介质作用的环境时，会引起水泥石发生一系列化学、物理与物化变化，而逐步受到侵蚀。
常见的主要化学侵蚀介质分为以下五类：(1)淡水腐蚀。
淡水的冲刷，会溶解水泥石中的组分，使水泥石孔隙增加，密实度降低，从而进一步造成对水泥石的破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高性能混凝土的耐久性研究
【摘要】随着我国建筑事业的迅速发展，建筑物的高度越来越大，结构越来越复杂，对混凝土的性能要求也越来越高，因此，高性能混凝土在建筑工程中的应用也将越来越广泛。
高性能混凝土的耐久性也成了人们考虑的重点之一，文章从高性能混凝土与普通混凝土的区别入手，分析了影响高性能混凝土耐久性的因素，并提出了提高高性能混凝土耐久性的措施，以供同行参考、交流。
关键词：高性能混凝土耐久性研究
随着经济的发展，人们对建筑结构的要求不断提高，建筑工程技术也在迅速的更新、进步，建筑高度越来越高、结构体系越来越复杂，对混凝土的要求也越来越高，因此高性能混凝土的应用越来越广泛。
高性能混凝土的耐久性也成了人们考虑的重点之一，文章从高性能混凝土与普通混凝土的区别入手，分析了影响高性能混凝土耐久性的因素，并提出了提高高性能混凝土耐久性的措施，以供同行参考。
耐久性指的是混凝土结构在正常使用过程中，受到外部环境及内部因素的作用下，仍然能保证其工作性能的一种特性，也就是说在设计使用寿命内，抵抗外部影响因素及自身产生的破坏的一种功能。
耐久性是一项综合性功能，包含很多方面的内容，比如抗冻性、抗侵蚀性、抗渗性、抗碳化等，其中任何一项都性能都决定着混凝土耐久性。
1 高性能混凝土与普通混凝土的区别
高性能混凝土是在普通混凝土的基础上发展起来的一种高技术混凝土，耐久性是其主要的设计指标。
高性能混凝土与普通混凝土主要存在以下四个方面的区别。
①特征指标不一样。
普通混凝土最基本的特征指标是强度，而高性能混凝土的首要特征指标是耐久性，另外，还同时兼顾强度、体积稳定性、工作性能等。
②材料组成不一样。
众所周知，普通混凝土主要的组成材料为：水泥、粗骨料、细骨料、水，而高性能混凝土则增加了矿物掺合料与化学添加剂。
③水胶比不一样。
普通混凝土的水胶比一般控制在0.4～0.8，而高性能混凝土的水胶比要求小于0.38，有的甚至达到0.2或者更小。
④微观结构不一样。
普通混凝土中的毛细孔体积占的比例高，混凝土密实性较差，而高性能混凝土由于水胶比小，又掺合了超细粉料，因此，毛细孔的数量大大减少，密实程度也大大的提高。
归根结底，高性能混凝土与普通混凝土的区别还是在于二者的配合比不同，配合比设计的好坏直接关系到高性能混凝土的耐久性及其工作性能。
2 耐久性的影响因素分析
由于高性能混凝土的耐久性包含多方面的内容，本文仅对其抗渗性、抗碳化性、抗冻性及抗侵蚀性进行粗略的分析。
2.1 抗渗透性
实践证明，混凝土的耐久性与其抗渗性有很大关系，抗渗性是
评价混凝土耐久性的重要指标之一。
抗渗性是指混凝土在压力水的作用下抵抗渗透的能力。
其抵抗水侵入混凝土内部的能力越强，表明其抗渗性越好。
而在实际大气环境中，环境水都含有大量的腐蚀性物质，当这些物质进入混凝土内部将造成混凝土腐蚀及钢筋锈蚀，严重影响了混凝土的耐久性。
2.2 抗碳化性能
混凝土碳化指的是混凝土中的水化产物与空气中的二氧化碳发生化学反应，生成碳酸盐的现象。
碳化将导致混凝土强度、结构等发生变化，尤其是大大降低了混凝土的ph值，导致钢筋腐蚀，从而严重影响到钢筋混凝土结构的耐久性。
混凝土本身的密实程度及碱性储备的大小直接影响到其抗碳化性。
也就是说，混凝土的密实程度高，孔隙率小、抗渗性能强，碱性物质的含量大，那么混凝土的抗碳化性能也就强，耐久性也就好；反之，则差。
2.3 抗冻性
抗冻性指的是混凝土在水饱和的状态下承受反复冻融循环作用而仍然能保持其工作性能，不被破坏的功能。
寒冷地区，往往由于冻融的影响，从而导致混凝土的性能降低，甚至破坏。
抗冻性因可以间接的反映出混凝土的抗渗性及抗冰晶压力的能力，也是作为评定混凝土耐久性的重要指标。
由于在温度极低的环境下，混凝土毛细孔内的水结冰，体积膨
胀而产生压力；其余的水则流向附近的毛细孔内，水在流动过程中，产生水压力；在膨胀力及水压力的作用下，混凝土结构破坏，我们将这种现象称为混凝土的冻害。
冻害除了会导致混凝土的结构组织劣化，还将会造成混凝土构件表面剥落与开裂。
混凝土是硬化后的水泥浆与骨料组成成的含有脉细孔的材料。
水胶比的大小决定了其孔隙率的大小及毛细孔的多少。
因此，水胶比越低、养护越好的混凝土结构就越密实，其抗冻性也就越好。
2.4 抗侵蚀性
混凝土侵蚀主要是来源于环境中的cl-与s042-。
其中cl-主要来源于外部环境（比如海水）或者是在混凝土的生产过程中参入了含有氯离子掺合料。
当氯离子的含量过大时将会对钢筋产生腐蚀作用，因此，应该尽量的避免采用含有氯离子的掺合料，或者提高混凝土的碱性，都可以提高其抗侵蚀性。
混凝土硫酸盐侵蚀破坏是一个复杂的物理化学过程，机理十分复杂，其实质是外界侵蚀介质中的 s042-进入混凝土的孔隙内部，与水泥石的某些组分发生化学反应生成膨胀性产物，使混凝土表层开裂或软化。
裂缝又助长了硫酸根离子的渗透，进一步加速了混凝土的破坏，使混凝土强度严重下降，耐久性丧失。
根据结晶产物和破坏形式的不同，硫酸盐侵蚀破坏可分为两种类型：钙矾石膨胀破坏和石膏膨胀破坏。
3 提高高性能混凝土耐久性的措施
3.1提高骨料质量
高性能混凝土已经成为混凝土发展的方向与趋势，而高性能混凝土的发展必须要求高质量的砂石材料作保障。
若砂石材料的质量差、离散性大，那么高性能混凝土也就得不到很好的发展。
骨料的粒径、颗粒形状、表面结构与矿物成分对界面区的水泥石显微结构都有显著的影响，高性能混凝土由于其水泥石强度很高，水泥石与骨料的结合力很强，其破坏断面中的骨料几乎都遭到破坏，骨料的岩石抗压强度就成为高性能混凝土强度的一个制约因素。
在选择粗细骨料时，注意骨料的品种、表观密度、吸水率、粗骨料的强度、最大粒径、级配、体积用量，砂率、碱活性组分等。
3.2 掺入高效活性矿物超细粉
由于高性能混凝土其水胶比很小，因此，其中有一部分水泥不能水化，而只能够起到填充的作用，那么我在进行高性能混凝土配合比设计时就可以采用高效活性矿物超细粉来置换一部分水泥，这些活性矿物超细粉又可以与胶凝材料发生化学反应，其生成物对水泥石孔结构起填充作用，提高水泥石的密实度，改善水泥石与粗骨料间的界面结构，提高了混凝土的强度、耐久性以及工作性能，改善了其抗渗性、抗化学腐蚀性，可减少坍落度损失和水化放热量，减少钢筋锈蚀。
目前，经常被人们采用的活性矿物超细粉主要有以下几种：优质粉煤灰、沸石粉、磨细矿渣、硅粉等。
3.3 掺入高效减水剂
在保证混凝土施工所需要的流动性的前提下，降低水胶比，尽量的减少水的用量，可以降低混凝土的孔隙率，提高混凝土的密实度，从而提高其耐久性。
使用高效减水剂便可以达到次目的，可以在保证混凝土的工作性能满足要求的同时，能够大量的减少拌合用水量。
我们又将高效减水剂称之为超塑化剂，它比普通减水剂的减水效率更高。
混凝土搅拌时，将产生一种絮凝状结构，其中包裹着大量的水，从而导致了新拌混凝土的性能下降。
当加入高效减水剂后，水泥和超细粉的粒子，就会吸附高效减水剂的分子，在表面形成扩散双电子层的离子分布，使水泥粒子在静电斥力作用下分散，有效的阻止其絮凝结构的产生，可以在低水胶比的条件下，提高混凝土的流动性。
许多研究表明，当混凝土的水胶比低于0.38时，便可以有效消除混凝土中的毛细孔隙，而加入高效减水剂，将混凝土的水胶比控制在0.38以下是完全可以实现的。
4 结束语
随着建筑行业的发展，高性能混凝土已经越来越广泛的得到应用，而作为高性能混凝土非常重要指标的耐久性，也越来越被人们重视。
虽然通过采用高质量的砂石材料、采用高效减水剂、参入活性矿物超细粉等措施都可以提高其耐久性，但是，在施工过程中也必须严格按照配合比设计称量，并且做好混凝土的振捣、养护工作，才能达到真正提高高性能混凝土的耐久性的目的。
