私人整理开关电源主要技术指标
通信用高频开关电源主要技术指标：
1．市电波动范围：
输入电压范围： 85％～110％三相 323v～418v
单相 187v～242v
输入频率范围： 50 HZ± 2 HZ
2．输出电压可调节范围： 43.2v ～ 57.6v
3．负载均流：单机50％～100％输出时≤5％的直流输出电流额定值。
4．过压、欠压：
交流；过压≥115％（≥ 253v ≥ 437v ）
欠压≤80％（≤ 176v ≤ 304v ）
直流；按用户要求制定
限流； 105％～ 110％
5．效率与功率因素：
单机输出（OUTPUT）≥1500W 效率≥90％功率因素COSφ≥0.92
单机输出（OUTPUT）＜1500W 效率≥85％功率因素COSφ≥0.95
6. 稳压精度: 直流输出电压≤输出电压整定值的±0.6％
7．启动时间：3～10s
直流电源系统的设置参数：
1. 各类电池的电压设置参数：
2. 相控电源系统参数:
电网故障: 三相电压≥437v或≤304v
浮充不足: 50±0.5v
过压: 58±0.5v
欠压: 41.5±0.5v
均充时间设定: 铅酸蓄电池6小时，阀控蓄电池1小时（注：通过PZT01
直流屏PC1控制板上S4拨码开关设定）。
停电后4～13小时浮充时间设定：8小时（注：通过PZT01直流屏PC1控制板上S5拨
码开关设定）。
3. ZTA相控电源系统参数:
跳机电压: 59v
过流跳机: 460A
欠流: ＜4A
4. 新电元开关电源系统参数:
过流： 110％额定输出电流
负载均流：±3％的直流输出电流额定值。
交流电网检测：三相电压≥440v或≤320v
负载电压异常：＞57v或＜43v
浮充电压过低：＜49.2v
负载电压过高（过压关机）：＞58v
市电允许范围：三相电压 310v～480v ，频率 50 HZ± 10％
停电时间设定（TM）：15分钟（注：停电15分钟后，自动进入均充准备状态）。
充电时间设定（TL）：铅酸蓄电池6小时，阀控蓄电池2小时
5．西门子开关电源系统参数：
GR40/120整流模块
直流输出额定电流： 120A
负载均流：＜5％的直流输出电流额定值。
直流输出额定电压: 48v
直流输出电压偏差：＜±1％
交流输入电压：三相400v （电压允许变动范围-25％～+15％）
交流输入频率： 50HZ（电压允许变动范围47.5～52.5HZ）
浮充电压:(2.23v/节): 按不同电池设定
均充电压:(2.33v/节): 按不同电池设定
整流模块工作电压(51v/62v):按浮充电压设定
快速过电压监控: 58v
单个单元工作过电压监控: 58v
并联工作过电压监控: 58v
欠电压监控: 47.5v
过电压: 58v(注:此为A42设置参数)
负载欠电压: 50v(注:此为A42设置参数)
市电故障后开始充电时间: 铅酸蓄电池6小时，阀控蓄电池2小时
人工充电时间: 铅酸蓄电池6小时，阀控蓄电池3小时
(GR60/120整流模块对电池的充电电流比率为电池总容量的10％)。
开关电源有哪些技术指标？
开关电源有哪些技术指标？开关电源的性能指标可分为输入、输出、保护、显示和指示功能、系统功能、电气绝缘和电磁兼容等：1.开关电源的电气性能指标。
①输入特性：输入电压类型及电压范围，电网频率，谐波失真。
②输出特性：额定输出电压，额定输出电流，稳压精度（电压调整率和负载调整率），瞬态响应，输出纹波电压及纹波电流，输出噪声电压。
③电气绝缘。
开关电源的电气绝缘是安全指标中的重要内容，出厂的开关电源必须经过电气绝缘试验，才能够投入市场使用。
交流输入端对直流输出端的电气绝缘测试、漏电流测试。
④控制方式及控制功能：电压型控制方式，电流型控制方式，外部关断功能，远程遥控功能，数控功能。
⑤保护功能：开关电源必须有完善的保护措施，常有的保护是过流保护、短路保护、过压保护、放反接的极性保护和过热保护等。
必要时还可增加输入、输出电压及电流监视器，保护继电器，报警器，自动/手动复位电路等。
有条件的还应对样机进行电磁兼容性试验。
2.机械性能指标。
体积、重量等。
3.环境工作条件。
环境温度、存储温度、相对湿度、高度、散热条件（自然冷却、风扇冷却）等。
4.可靠性指标。
可靠性指标通常用平均故障间隔时间（Mean Time Between Failures,MTBF）来表示。
MTBF一般应大于100000小时。
开关电源中的输入、输出、保护、电气绝缘和电磁兼容是电源的基本要求，显示和指示功能、系统功能是通信的特殊要求。
在一般电源规范中，还有电源工作的环境条件、结构尺寸和质量等，由此决定电源的冷却和结构设计以及元器件的选择。
电源设计者必须充分研究以上条件，设计过程自始至终贯彻技术规范，并且充分考虑研制的开关电源的生产成本和制造方法，所设计的开关电源才能获得成功。
因此，产品设计不同于理论研究，这里电路先进是远远不够的。
产品应当采用成熟的先进电路技术，最低的生产成本，包括器件、制造、结构、劳动力、设备等，直至维护成本，同时要达到最高的可靠性。
开关电源的性能指标和测试规范
开关电源的性能指标和测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效内阻或内阻）。
在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
开关电源的主要技术指标
开关电源的主要技术指标开关电源的主要技术指标电源是各种电子设备必不可少的重要组成部分，其性能的优劣直接关系到整个系统的安全性和可靠性指标。
开关电源以其低功耗、高效率、小体积等显著优点而深受人们的青睐，并被广泛应于计算机设备、电子仪器、通信设备和家用电器中。
下面将介绍开关电源的主要技术指标。
1. 输入电压范围：当开关电源的输入电压发生变化时，保持输出特性不变的输入电压变化范围。
这个范围越宽，表示电源适应外界的市电变化的能力越强，开关电源的工作范围就越宽。
它和开关电源内部的误差放大器、取样反馈调节电路的增益及占空比调节范围有关。
目前开关电源的输入电压变化范围已经做到90V-270V,可以省去许多电器上的110V/220V转换开关。
2. 电压调整率：电压调整率也称为电压稳定度，是在输出电流不变（即负载不变化），而输入的交流工作电压变化时，输出电压的相对变化量。
此项技术指标用来验证开关电源在最恶劣的电源电压环境下，输出电压的稳定度是否符合需求规格。
3. 电流调整率：电流调整率也称负载调整率，是在输入的交流电压为额定值（比如220VAC),而输出电流从最小值0变到最大值时，输出电压的相对变化量。
此项指标用来验证开关电源适配器在最恶劣的负载环境下，输出电压稳定度是否合乎需求的规格。
4. 输出内阻：输出电压的变化量与输出电流的变化量的比值。
这个比值越小，表示电源输出电压随负载大小的变化越小，稳压性能好。
5. 转换效率：电源输出功率与输入功率的比值。
这个比值越高，表示变化效率高，开关电源的体积越小，可靠性也越高。
目前开关电源的效率可达到90%以上。
6. 输出电压的纹波：由于开关电源的稳压过程是一个不断取样反馈调节的过程，因此在输出的直流电压上会出现一个叠加的波动的纹波电压，即输出的纹波电压。
这个值越小，表示输出特性越好。
纹波有两种表示方法：一是输出纹波电压有效值；二是输出纹波电压的峰峰值。
一般开关电源的规格都要求小于输出直流电压的1%，其频宽为20Hz-20MHz或者其他更高频率，如100MHz等。
开关电源的主要优点
开关电源的主要优点/基本性能参数/主要技术指标开关电源的主要优点开关电源与线性电源盒其他形式的电源相比具有较多的有点。
1.功耗小，效率高在开关电源电路中，功率开关管在激励信号的激励下，以非常快的转换速度交替地工作在导通和截止的开关状态，其频率一般为 50～100kHz，有的可达 1000kHz，因此功率开关管的功率损耗大为减少，电源的效率一般可以达到 90%，质量好的可以达到 95%甚至更高，而线性电源的效率仅有 70%甚至更低。
2.体积小，重量轻开关电源由于没有笨重的工频变压器，并且功率开关管上的功率损耗大幅度降低，因此省去了较大的散热器。
另外，由于工作在 50kHz 以上，滤波电容的容量和体积也大为减小。
例如，100W 线性电源的重量为1500g 左右,体积达 450cm3,而 100W 开关电源的重量只有 250g，体积不到线性电源的 1/5.所以说开关电源体积小、重量轻。
3.滤波效率高，电容容量和体积小开关电源的工作频率目前基本上是在 50kHz 以上，是线性稳压电源（工频 50Hz）频率的 1000 倍，这使整流后的滤波效率几乎也提高了 1000 倍。
就是采用半波整流后加电容滤波，效率也提高了 500 倍。
在相同的纹波输出电压的要求下，采用开关电源时，滤波电容的容量只是线性电源的 1/500～1/1000，滤波效率大为提高，使滤波电容的容量和体积都大为减小。
4.稳压范围宽开关电源的输出电压是有脉冲信号的占空比来调节的，输入电压的变化引起输出电压的不稳定，可以通过调节脉冲宽度或脉冲频率来进行调整，这样，在工频电网电压变化较大时，仍能保证有稳定的输出电压，所以说开关电源的稳压范围宽，稳压效果好，适用领域广。
例如，工频电网电压在 100～200V 之间波动变化时，液晶显示器或液晶电视机等采用开关电源的电子设备都可以正常工作。
5.电路形式多样开关电源有自激式和他激式，有脉冲调宽型和调频型，有隔离型和非隔离型，有并联型和串联型等，设计者可以利用各种类型电路的有点和用电负载需要，发挥聪明才智，设计出满足不同应用场合需要的开关电源。
开关电源的一些主要指标参数介绍
开关电源的一些主要指标参数介绍开关电源的主要指标介绍一．描述输入电压影响输出电压的几个指标形式。
1.绝对稳压系数。
2.A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。
既：3.K=△U0/△Ui。
4.B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo 的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
即：5.S=△Uo/Uo / △Ui/Ui6.电网调整率。
7.它表示输入电网电压由额定值变化-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
8.电压稳定度。
9.负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1.负载调整率（也称电流调整率）。
2.在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
3.输出电阻（也称等效内阻或内阻）。
4.在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为5.Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
1.最大纹波电压。
2.在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
3.纹波系数Y（%）。
4.在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既5.y=Umrs/Uo x100%6.纹波电压抑制比。
7.在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：8.纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

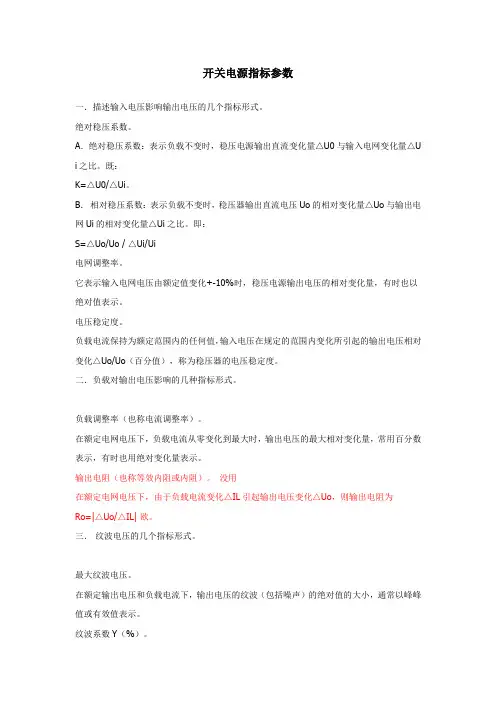

开关电源指标参数
开关电源指标参数一．描述输入电压影响输出电压的几个指标形式。
绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△U i之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
即：S=△Uo/Uo / △Ui/Ui电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
输出电阻（也称等效内阻或内阻）。
没用在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。
开关电源的三个性能指标
开关电源的三个性能指标
深圳市森树强电子科技有限公司
开关电源在输入抗干扰性能上，由于其自身电路结构的特点（多级串联），一般的输入干扰如浪涌电压很难通过，在输出电压稳定度这一技术指标上与线性电源相
比具有较大的优势，其输出电压稳定度可达(0.5～1）％。
开关电源模块作为一种电力电子集成器件，在选用中应注意以下3点：
1输出电流的选择
因开关电源工作效率高，一般可达到80％以上，故在其输出电流的选择上，应准确测量或计算用电设备的最大吸收电流，以使被选用的开关电源具有高的性能价
格比，通常输出计算公式为：
Is=KIf
式中：Is—开关电源的额定输出电流；
If—用电设备的最大吸收电流；
K—裕量系数，一般取1.5～1.8；
2接地
开关电源比线性电源会产生更多的干扰，对共模干扰敏感的用电设备，应采
取接地和屏蔽措施，按ICE1000、EN61000、FCC等EMC限制，开关电源均采取EMC 电磁兼容措施，因此开关电源一般应带有EMC电磁兼容滤波器。
如森树强的开关电源，将其FG端子接大地或接用户机壳，方能满足上述电磁兼容的要求。
3保护电路
开关电源在设计中必须具有过流、过热、短路等保护功能，故在设计时应首
选保护功能齐备的开关电源模块，并且其保护电路的技术参数应与用电设备的工作特
性相匹配，以避免损坏用电设备或开关电源。
开关电源的性能指标和测试规范.
开关电源的性能指标和测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
1．绝对稳压系数。
A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。
既：K=△U0/△Ui。
B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。
急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。
它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。
3. 电压稳定度。
负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。
二．负载对输出电压影响的几种指标形式。
1．负载调整率（也称电流调整率）。
在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。
2．输出电阻（也称等效内阻或内阻）。
在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。
三．纹波电压的几个指标形式。
1．最大纹波电压。
在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。
2．纹波系数Y（%）。
在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。
在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。
这里声明一下：噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。
开关电源的测试参数
开关电源的测试参数开关电源是一种常见的电源装置，被广泛应用于各种电子设备中，如计算机、通信设备、家用电器等。
为了确保开关电源的性能符合要求，需要进行各种测试。
下面将介绍开关电源的一些常见测试参数。
1.输入电压范围和稳定性：开关电源通常需要适应不同的输入电压变化。
测试时需要验证开关电源在额定输入电压范围内的输出性能，并评估其稳定性。
2.输出电压范围和稳定性：测试开关电源的输出电压范围和稳定性，以确保其输出电压在设定范围内，并能够稳定工作。
3.输出电流范围和稳定性：测试开关电源的输出电流范围和稳定性，以确保其输出电流能够满足设备的需求，并保持稳定的输出。
4.输出功率：测试开关电源的输出功率，以确保其能够满足设备的功率需求，并评估其效率。
5.纹波和噪声：测试开关电源的输出纹波和噪声水平，以确保其在工作条件下的输出稳定性和可靠性。
6.过载保护和过压保护：测试开关电源的过载保护和过压保护功能，以确保在意外负载或输入电压超过额定值时能够及时断开电源，保护设备免受损害。
7.效率：测试开关电源的效率，评估其能耗水平，并考虑到其在实际使用过程中的功率损耗。
8.温度特性：测试开关电源的温度特性，评估其在不同工作温度下的性能表现，以确保其能够在各种环境条件下稳定工作。
9.故障恢复时间和可靠性：测试开关电源的故障恢复时间和可靠性，以评估其在故障情况下的响应和恢复能力。
10.安全性：测试开关电源的安全性能，以评估其符合相关安全标准，并保证使用时的人身安全。
以上是开关电源常见的测试参数，通过对这些参数的测试和评估，能够确保开关电源的性能符合要求，并满足设备的需求。
同时，测试结果也可以提供参考，以优化开关电源的设计和生产工艺。
开关电源的技术指标及术语
开关电源的技术指标及术语一、输入特性：1. 输入电压相数对AC／DC、AC／AC型变换器，一般都是采用单相二线和三相三线，也有采用单相三线或三相四线式的。
该供电方除供给电源的相数外，还要标明包括漏电流规格在内的输入线的使用条件，例如单相三线或三相四线中的一线和中线及供电系统的接地条件等。
2. 输入电压范围A.交流输入中国及欧洲的供电电压是AC220V，美国是ACl20V，日本有ACl00V和AC200V。
不同的国家和地区有差异，变动范围一般是±10％，考虑配电线路和各国不同的电源情况，其改变范围多为-15％到+10％，但在我国农村及边远地区，供电条件要恶劣得多，要考虑为±20％。
如至尊金格600W电源输入电压范围为176-264V，电压范围广能应对恶劣条件。
3. 输入频率工业用额定频率有50Hz和60Hz。
开关电源对频率变动范围等特性影响不大，多为47到63Hz。
作为特殊标准，船舶及飞机等用的是400Hz。
4. 输入电流开关电源输入电流的最大值发生于输入电压的下限和输出电压电流的上限，因此要标明该条件下的有效输入电流。
额定输入电流是指输入电压和输出电压、电流在额定条件下的电流。
三相输入时各相电流会发生失衡现象，应取其平均值。
5. 输入冲击电流接通电源时交流回路的最大瞬时电流值。
受输入功率限制，100W以下为20A～30A；100W～400W为30A一50A；400w以上大于50A。
6. 功率因数a.前级不带Pfc电路，功率因数=I cosa/Li.输入基波电流L:非正弦波电流有效值cosa：位移因数b.前级带PFC电路功率因数=Volo/VNLNVo.输出电压DC lo：输出电流DCVn.输入电压AC Ln：输入电流AC由干AC—Dc、AC—AC型开关电源的输入部分大多采用整流加电容滤波的方式，因此输入电流的波形为脉冲状而不是正弦波，因而其功率因数只有0.6左右。
采用了功率因数补偿(无源或有源)后，功率因数可达0．93—0．99。
