泵的性能曲线HQNPSH
水泵的q—h曲线
水泵的Q-H曲线是描述在不同扬程条件下，水泵的流量与扬程之间关系的一种图形表达方式。
这是水泵性能测试的重要指标之一，也是选择和应用水泵的依据。
在特性曲线图上都会注明转速的数值，因为特性曲线通常是在固定的转速下测出的，只适用于该转速。
根据水泵的工作状态，可以将Q-H曲线划分为正常工作区和过载工作区。
在正常工作区内，流量越大，扬程越小；流量越小，扬程越大。
当流量为最大值时，扬程为最小值，称为闭锁流量。
当流量为0时，扬程为最大值，称为额定扬程。
此外，如果已知某一转速下的Q-H曲线，可以通过比例律公式画出另一转速下的Q-H曲线。
这为我们在实际应用中提供了极大的便利，可以根据实际工况需要选择合适的转速，使得水泵能在最佳的效率下运行。

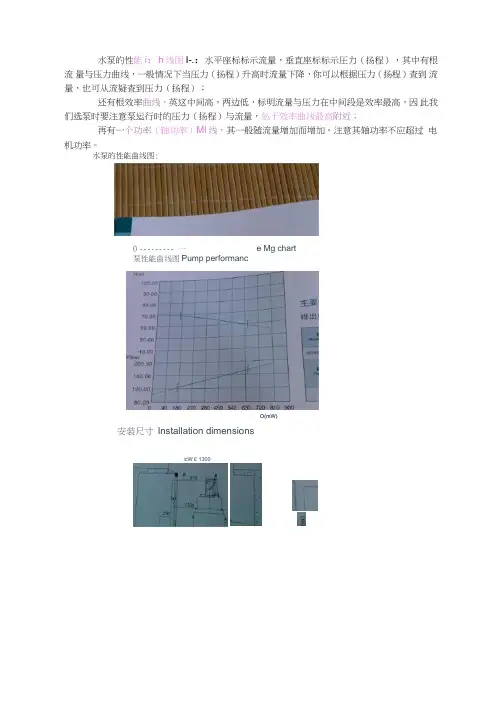

如何看水泵的性能曲线图？
水泵的性能i；h线图I-.：水平座标标示流量，垂直座标标示圧力（扬程），其中有根流量与压力曲线，一般情况下当压力（扬程）升高时流量下降，你可以根据压力（扬程）查到流量，也可从流疑査到压力（扬程）；
还有根效率曲线，英这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力（扬程）与流量，处于效率曲线最高附近；
再有一个功率（轴功率）Ml线，其一般随流量增加而增加。
注意其轴功率不应超过电机功率。
水泵的性能曲线图:
0 --------- 一 e Mg chart
泵性能曲线图Pump performanc
O(mW)
安装尺寸Installation dimensions
icW £ 1300。
离心水泵的特性曲线(2.6 黑白)
水泵的理论性能曲线
Η N η =100%
Q～ N Q～ H
Q
水泵的实际性能曲线
泵实际性能曲线考虑三项损失：
分别是：机械损失、水力损失、容积损失 一、水力损失：
水通过流道流动产生摩擦阻力损失+进口撞击损 失。 ∑Δ H＝Δ h1+Δ h2 那么扣除水力损失，泵实际扬程减小： H＝HT－∑Δ H 水力效率：η h＝H/HT＝(HT－∑Δ H)/HT
12SH-6型泵性能表
水泵 型号 流量Q 转 扬 程 速 H (m) n (r/min) 98 90 82 1450 功 率 P (KW) 轴功 率 213 250 279 300 配套 功率 效 率 (%) 74 77 75 允许 吸上 真空 度(m) 5.4 4.5 3.5 540 847 叶轮 直径D (mm) 重 量 ( kg)
m3/s
12SH-6 590 792 936
L/s
164 220 260
离心泵的通用性能曲线
离心泵的通用性能曲线:
水泵在不同转速下的性能曲线用同一 个比例尺，绘在同一坐标内而得到的 性能曲线。 H=KQ2 （第八节 调速工况介绍） （相似工况抛物线、又是等效率工况 点）
离心泵的通用性能曲线图
水力损失图示：
HT ∑Δ H=Δ h1+Δ h2
Δ h1 Δ h2
QT
二、Байду номын сангаас积损失：高压、低压区之间；运动件和固定件之间； 缝隙泄漏取决于密封性能及缝隙形状。
Δ
q---泄漏流量。 容积效率：η v＝(QT－Δ q)/QT＝Q/QT
三、机械损失： Δ Nm＝Δ N1＋Δ N2 ①轴承、轴封摩擦损失：压盖装紧后，损失增大。
水泵的性能曲线及水泵效率曲线怎样看
水泵的性能曲线及水泵效率曲线怎样看点击次数：1555 发布时间：2012-12-17水泵性能曲线,水泵效率曲线,水泵效率水泵的性能参数，标志着水泵的性能。
但各性能参数不是孤立的、静止的，而是相互联系和相互制约的。
对于特定的水泵，这种联系和制约具有一定的规律性。
它们之间的变化规律，通常用曲线表示，称之为水泵性能曲线。
水泵性能曲线是通过试验方法绘出的，也称为实验性能曲线。
通常将水泵的转速n作为常量，扬程H、轴功率P、效率η和允许吸上真空高度H,或必需空化余量（NPSH）r随流量Q而变化的关系绘制成Q-H、 Q-p，、Q-η、Q-H，或Q-（NPSH），曲线。
充分了解水泵的性能，熟悉性能曲线的特点，掌握其变化规律，对合理选型配套、正确确定水泵的安装高度、调节水泵运行工况、加强泵站的科学管理等极为重要。
一、Q-H水泵性能曲线如图2 -2-图2-4所示，它们分别为12Sh-6型离心泵、100ZLQ-10型轴流泵及8HB-35型混流泵的实验性能曲线。
图2 - 2 12Sh--6型离心水泵性能曲线从图中可以看出三种水泵的Q- H曲线都是下降的曲线，即扬程随着流量的增加而逐渐减小。
相应于水泵最高效率点的各参数，即为水泵铭牌上列出的数据。
在该点左右一定范围内，属于效率较高的区段，在水泵样本或说明书中，用两条竖的波形线标出，称为水泵的高效率段，又称水泵的高效区。
离心泵的Q- H曲线下降较平缓，当Q为零时，扬程最高。
轴流泵的Q-H曲线下作区域．而且许多轴流泵在其设计流量的40%～60%时出现拐点，这是一段不稳定的工作区域，运行时应避开这一区域。
当流量为零时，扬程为最大值，约为额定扬程的两倍。
混流泵的 Q- H曲线介于离心泵与轴流泵之间。
二、O-P水泵性能曲线离心泵的Q- P曲线是一条上升的曲线，即轴功率随流量的增加而增加。
当流量为零时，轴功率最小，约为设计轴功率的30%。
轴流泵的Q-P曲线是一条下降的曲线，即轴功率随流量的增大而减小。
离心泵的曲线
离心泵的曲线
离心泵的曲线是用来描述离心泵性能的一种图形表示。
它展示了离心泵在不同工况下的流量、扬程和效率之间的关系。
通常，离心泵的曲线包括以下几个主要参数：
1. 流量-Q：表示单位时间内通过泵的液体体积。
通常以立方米每小时（m³/h）或升每秒（L/s）来表示。
2. 扬程-H：表示泵能够提供的压力。
通常以米（m）为单位。
3. 效率-η：表示泵转化输入功率为输出功率的能力。
通常以百分比形式表示。
离心泵的曲线通常由以下几条线组成：
1. H-Q曲线（等速曲线）：在恒定转速下，流量与扬程之间的关系曲线。
当流量增大时，扬程会逐渐降低。
2. η-Q曲线（效率曲线）：在恒定转速下，效率与流量之间的关系曲线。
通常在设计流量附近效率较高，而在低流量和高流量处效率较低。
3. NPSHr曲线（净正吸入头曲线）：表示给定流量下泵要求的最低净正吸入头。
当净正吸入头低于该值时，泵可能会产生气穴或性能下降。
4. NPSHa曲线（净正吸入头可利用余量曲线）：表示给定流量下实际系统提供的净正吸入头与NPSHr之间的差值。
当可利用余量大于零时，系统运行正常。
不同型号和尺寸的离心泵有不同的曲线特征，根据具体工程要求选择合适的泵型和工作点是非常重要的。
泵性能曲线
a 性能曲线的形成b 性能曲线的测试实际上，由于流动损失数据不足，故离心压缩机的性能曲线基本还是依靠机器实测而得（有的用相似换算得到）。
测试装置如图所示，该装置所示调节阀和流量计均安在排气管路上，同样也可以安在进气管路上。
试验时，先稳定在某一转速下运行，用调节阀调节流量。
开始时阀门全开，这时的流量即为压缩机的最大流量，记下各测点的数据，然后把阀门稍微关小，再记各数据。
依次减小流量，直到压缩机出现不正常工作情况，即所谓的喘振工况时试验到此停止，此时的流量即为压缩机的最小流量。
c 性能曲线的特点随着流量的减小，压缩机能提供的压力比将增大。
在最小流量时，压力比达到最大。
离心压缩机有最大流量和最小流量两种极限流量；排除压力也有最大值和最小值。
效率曲线有最高效率点，离开该点的工况效率下降的较快。
功率N与Gh th大致成正比，所以功率曲线一般随Q j增加而向上倾斜，但当ε-Q j曲线向下倾斜很快时，功率曲线也可能先向上倾斜而后逐渐向下倾斜。
d 最佳工况点工况的定义：性能曲线上的某一点即为压缩机的某一运行工作状态(简称工况)。
最佳工况点：通常将曲线上效率最高点称为最佳工况点，一般应是该机器设计计算的工况点。
如图所示，在最佳工况点左右两边的各工况点，其效率均有所降低。
e 稳定工作范围压缩机性能曲线的左边受到喘振工况的限制，右边受到堵塞工况限制，在这两个工况之间的区域称为压缩机的稳定工作范围。
压缩机变工况的稳定工作范围越宽越好。
改变泵性能曲线的方法有哪几种？如何改变？改变泵性能曲线的方法有变速调节、切割叶轮外圆等。
1、变速调节：是在管路特性曲线不变时，用变转速来改变泵的性能曲线，从而改变它们的工作点。
当转速改变后，扬程和流量都会改变，而且随着转速的提高，qv与H都将增大，，用此法来调节流量和扬程，不会产生附加的能量损失，所以这种方法是最经济的。
但对原动机提出了新的要求，即原动机应是可调转速的，如蒸汽机、内燃机等，或增设变速装置，因变速装置投资较大，一般中小型泵很少采用。
泵—离心泵的性能曲线
NPSHr-Q曲线是检查泵工作时是否发生汽蚀的依据，应全面考虑泵的安装高度、
入口阻力损失等，防止泵发生汽蚀现象。
例2-2：用清水测定一台离心泵的主要性能参数。实验中测得流量为10m3/h，泵出口 处压力表的读数为0.17MPa（表压），入口处真空表的读数为-0.021Mpa，轴功率为 1.07KW，电动机的转速为2900r/min，真空表测压点与压力表测压点的垂直距离为 0.2m。试计算此在实验点下的扬程和效率。
见图2-35所示，M、D、C点都是离心泵的工作点。
图2-35 泵的工作点
二、工作点的类型
离心泵的性能曲线有平坦、陡降和驼峰三种，显然， 对于平坦和陡降性质的性能曲线，交点只有一个，该点 称为稳定工作点（M）。
对于驼峰性质的性能曲线，交点有两个（D、C）， 但只有一个是稳定工作点（C），另一个工作点称为不稳 定工作点（D），泵只能在稳定工作点下工作。
图2-38 改变转速的调节
2. 特点
① 用这种方法调节流量，没有附加能量损失，所以是一种最经济的调节方法。
3. 驼峰H-Q曲线
具有这种性能的泵在运行中容易出现不稳定工况， 一般应在下降曲线部分操作。
图2-26 三种形状的H-Q曲线
四、离心泵性能曲线的应用
到目前为止，离心泵的性能曲线，还不能用理论计算方法精确确定，只能通过实验 获得。 离心泵的性能曲线，一般由泵的制造厂家提供，供使用部门选泵和操作时参考。
管路性能曲线
在石油化工生产中，泵和管路一起组成了一个输送系统。 能否保证泵在管路系统装置中处于最高效率点下运转，不仅取决于离心泵的性能特 性曲线，还与离心泵所在的管路特性曲线有关。
一、 管路性能曲线
所谓管路性能曲线是指使一定液体流过管路时，需 要从外界给予单位重量液体的能头HC（m）与管路液体 流量Q（m3/h）之间的关系曲线。
水泵hq曲线
水泵hq曲线
水泵的HQ 曲线是指水泵的流量（Q）与扬程（H）之间的关系曲线。
它是评估水泵性能的重要指标之一。
HQ 曲线通常是通过实验测量得到的，它反映了水泵在不同流量下的扬程变化情况。
在曲线上，横坐标表示流量，纵坐标表示扬程。
一般来说，水泵的HQ 曲线呈现出随着流量增加，扬程逐渐下降的趋势。
这是因为随着流量的增加，水泵的功率需求也会增加，而水泵的功率是有限的，因此扬程会逐渐下降。
HQ 曲线的形状和斜率会受到水泵的设计、叶轮形状、转速等因素的影响。
不同类型的水泵具有不同的HQ 曲线，因此在选择水泵时需要根据具体的应用需求来选择合适的水泵。
通过研究水泵的HQ 曲线，可以了解水泵的性能特点，为水泵的选型和运行提供参考。
同时，HQ 曲线也可以用于评估水泵的效率和能耗，对于节能减排具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
p1
p2
p3
汽 化 压 力
与 温 度
对 比
V1
V2
V3
V2 > V1=V3
P2 < P1≈P3（有局部损失 ）
当P2小于汽化压力时，汽蚀就产生了
同一个系统，当流量增加时，汽蚀产生机会也增加
2020/6/3
4
恩索机电
什么是NPSH?
最小进口压力-NPSH值
-
是每台泵本身具有的特
性参数之一，随流量增
H大而提高
次。
恩索机电
不同压力下水的沸点
海拔高度 (m)
大气压 pb(bar)
水柱高
(m) 水的沸点(°C)
0 50 500 1000 2000 8848
1.013
0.935 0.899 0.795
10.33
9.73 9.16 8.1
100 99.83
99 96 93 72
2020/6/3
3
恩索机电
为什么会有汽蚀?
泵的性能曲线
NPSH Q
2020/6/3
5
恩索机电
水泵安装与汽蚀产生的计算方法
❖ H=Pb×10.2－NPSH－Hf －Hv－Hs
❖ Pb bar
= 大气压力
❖ NPSH 压头m
= 净正吸入
❖ Hf
= 吸入管路
的阻力损失m 2020/6/3
6
恩索机电
如何处理汽蚀？
❖ 从入口控 制
❖ 从出口控 Hv=Pb×10.2－NPSH－Hf－H－Hs 当计算出 来的值 大于液 体本身 的汽化 压力时 ，汽蚀 就不会 发生
2020/6/3
8
恩索机电
特殊情况之一：并联运行
＋
新的流量将由系统特性曲线来决定。 新工作点
系统特性曲线
H
H
Dp
＝？
每台泵的流量
系统特性曲线
2020/6/3
现有
Q
流量 新流量
50% 100%
Q
9
恩索机电
安装与调试
安装 隔断阀→（压力表）→水泵→压力表→止回阀→隔断阀
调试 清洗→安装→检察→进水→排气→点动测转向→
制
H 工作点
泵的性能曲线
系统特性曲线 Q
NPSH
为避免汽蚀,必须确保泵、阀的进口侧 有一最 小压力 流量增大 在时， 汽蚀产 生的机 会也增 大
2020/6/3
7
恩索机电
何时建议计算NPSH?
❖ 液体温度高 ❖ 流量明显大于额定流量 ❖ 从低处抽水 ❖ 从负压中抽水 ❖ 从长管路中抽水 ❖ 进口条件不好 ❖ 工作压力低一、汽蚀及水ຫໍສະໝຸດ 安装2020/6/31
恩索机电
汽蚀的判断
❖ 破坏原理：
1、充满着气体或蒸汽的空泡很快膨胀、扩
大并随液流行至较高的压力区又迅速凝缩、 溃灭；
2、在气泡凝结破裂的同时，液体质点以很高
的速度填充空穴，在此瞬间产生很强烈的水 击作用，
以很高的冲击频率打击金属表面，冲击应
2020/6/3 力几百至几千个大气压，冲击频率每秒2几万
