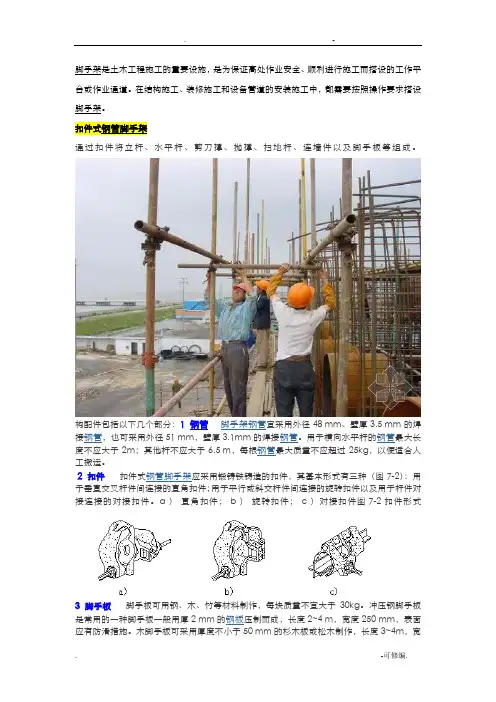

脚手架分类及图解
脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
扣件式钢管脚手架通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。
构配件包括以下几个部分：1 钢管脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。
用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。
2 扣件扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a ）直角扣件； b ）旋转扣件； c ）对接扣件图 7-2 扣件形式3 脚手板脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。
冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。
木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。
竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4 连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。
5 底座底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径大2 mm。
）内插式底座；b）外套式底座图7-3 扣件钢管架底座1—承插钢管；2—钢板底座碗扣式脚手架碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。

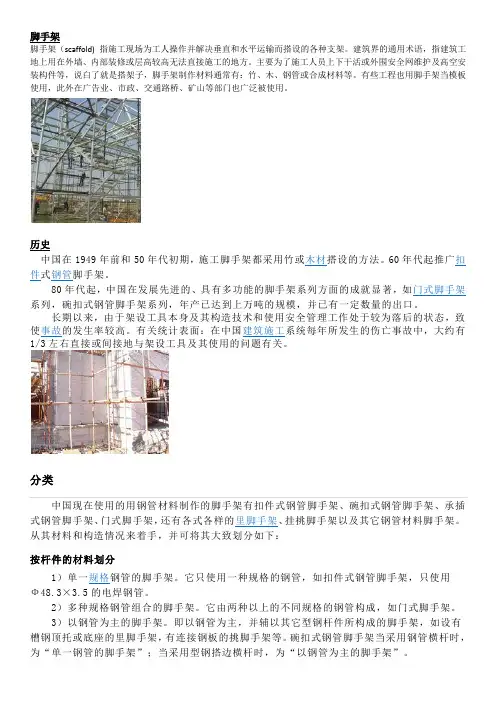

脚手架简介
脚手架脚手架（scaffold) 指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。
建筑界的通用术语，指建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方。
主要为了施工人员上下干活或外围安全网维护及高空安装构件等，说白了就是搭架子，脚手架制作材料通常有：竹、木、钢管或合成材料等。
有些工程也用脚手架当模板使用，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用。
历史使事故的发生率较高。
有关统计表面：在中国建筑施工系统每年所发生的伤亡事故中，大约有1/3左右直接或间接地与架设工具及其使用的问题有关。
分类中国现在使用的用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架，还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。
从其材料和构造情况来着手，并可将其大致划分如下：按杆件的材料划分1）单一规格钢管的脚手架。
它只使用一种规格的钢管，如扣件式钢管脚手架，只使用Ф48.3×3.5的电焊钢管。
2）多种规格钢管组合的脚手架。
它由两种以上的不同规格的钢管构成，如门式脚手架。
3）以钢管为主的脚手架。
即以钢管为主，并辅以其它型钢杆件所构成的脚手架，如设有槽钢顶托或底座的里脚手架，有连接钢板的挑脚手架等。
碗扣式钢管脚手架当采用钢管横杆时，为“单一钢管的脚手架”；当采用型钢搭边横杆时，为“以钢管为主的脚手架”。
按横杆与立杆之间的传递垂直力的方式划分1）靠接触面摩擦作用传力。
即靠节点处的接触面压紧后的摩擦反力来支承横杆荷载并将其传给立杆，如扣件的作用，通过上紧螺栓的正压力产生摩擦力；2）靠焊缝传力。
大多数横杆与立杆的承插联结就是采用这种方式，门架也属于这种方式；3）直接承压传力。
这种方式多见于横杆搁置在立杆顶端的里脚手架；4）靠销杆抗剪传力。
即用销杆穿过横杆的立式联结板和立杆的孔洞实现联结、销杆双面受剪力作用。
这种方法在横杆和立杆的联结中已不多见。
此外，在立杆与立杆的联结中，也有3种传力方式：1）承插对接的支承传力。
常见脚手架分类、区分及特点分析
常见脚手架分类及区分1.0 碗扣式脚手架碗扣式脚手架是一种新型承插式钢管脚手架。
脚手架独创了带齿碗扣接头，具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点，大步提高了工作效率。
曾数次获国际及国内的各种嘉奖，是建设部2000年以前十项重点推广新技术之一。
碗扣式脚手架优点：①多功能：能根据具体施工要求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架，悬挑架等多种功能的施工装备。
也可用于搭设施工棚、料棚、灯塔等构筑物。
特别适合于搭设曲面脚手架和重载支撑架。
②功效：常用杆件中最长为3130MM，重17.07KG。
整架拼拆速度比常规快3～5倍，拼拆快速省力，工人用一把铁锤即可完成全部作业，避免了螺栓操作带来的诸多不便；③通用性强：主构件均采用普通的扣件式钢管脚手架之钢管，可用扣件同普通钢管连接，通用性强。
④承载力大：立杆连接是同轴心承插，横杆同立杆靠碗扣接头连接，接头具有可靠的抗弯、抗剪、抗扭力学性能。
而且各杆件轴心线交于一点，节点在框架平面内，因此，结构稳固可靠，承载力大。
（整架承载力提高，约比同等情况的扣件式钢管脚手架提高15%以上，）⑤安全可靠：接头设计时，考虑到上碗扣螺旋摩擦力和自重力作用，使接头具有可靠的自锁能力。
作用于横杆上的荷载通过下碗扣传递给立杆，下碗扣具有很强的抗剪能力(最大为199KN)。
上碗扣即使没被压紧，横杆接头也不致脱出而造成事故。
同时配备有安全网支架，间横杆，脚手板，挡脚板，架梯。
挑粱．连墙撑等杆配件，使用安全可靠。
缺点：①横杆为几种尺寸的定型杆，立杆上碗扣节点按0.6M间距设置，使构架尺寸受限制②U形连接销易丢③价格较贵2.0 轮扣式脚手架轮扣（直插）式脚手架是一种具有自锁功能的直插式新型钢管脚手架，参照住房和城乡建设部颁发的《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010标准生产，主要构件为立杆和横杆，盘扣节点结构合理，立杆轴向传力，使脚手架整体在三维空间结构强度高、整体稳定性好，并具有可靠的自锁功能，能有效提高脚手架的整体稳定强度和安全度，能更好的满足施工安全的需要。

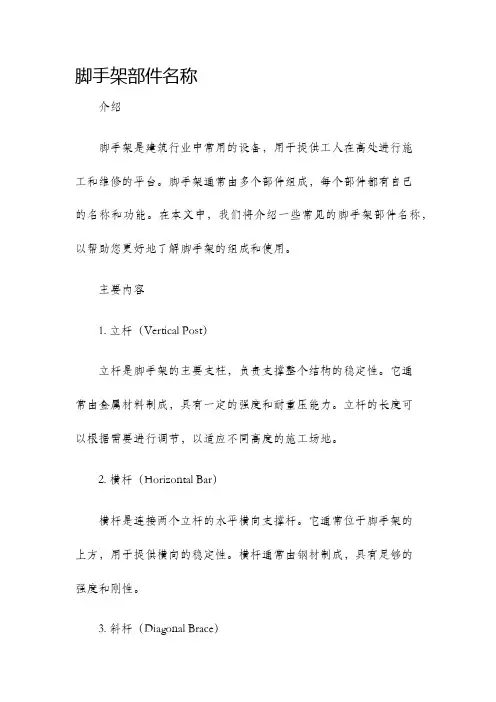

脚手架部件名称
脚手架部件名称介绍脚手架是建筑行业中常用的设备，用于提供工人在高处进行施工和维修的平台。
脚手架通常由多个部件组成，每个部件都有自己的名称和功能。
在本文中，我们将介绍一些常见的脚手架部件名称，以帮助您更好地了解脚手架的组成和使用。
主要内容1. 立杆（Vertical Post）立杆是脚手架的主要支柱，负责支撑整个结构的稳定性。
它通常由金属材料制成，具有一定的强度和耐重压能力。
立杆的长度可以根据需要进行调节，以适应不同高度的施工场地。
2. 横杆（Horizontal Bar）横杆是连接两个立杆的水平横向支撑杆。
它通常位于脚手架的上方，用于提供横向的稳定性。
横杆通常由钢材制成，具有足够的强度和刚性。
3. 斜杆（Diagonal Brace）斜杆是固定在横杆和立杆之间的支撑杆，用于增加脚手架的稳定性和刚性。
它通常呈对角线状，可以有效地防止脚手架的侧倾和倒塌。
4. 底座（Base Plate）底座是支撑脚手架立杆的基础部件，用于分散脚手架的重量并增加稳定性。
底座通常由钢材制成，具有足够的强度和耐腐蚀性。
在选择底座时，需要考虑施工场地的地面情况和负荷要求。
5. 脚轮（Caster）脚轮是脚手架底座的移动部件，通常位于脚手架的一端或两端。
脚轮可以帮助工人将脚手架方便地移动到不同的位置，提高施工效率。
脚轮通常具有锁定功能，可以固定脚手架以确保安全性。
6. 连接器（Connector）连接器是将脚手架的不同部件连接在一起的关键部件。
连接器的设计和材料选择需要满足一定的强度和稳定性要求，以保证整个脚手架结构的完整性和安全性。
7. 平台（Platform）平台是脚手架上供工人平站和施工的平整表面。
平台通常由木材或金属材料制成，具有一定的承重能力和防滑性能。
平台的长度和宽度可以根据需要进行调节，以适应不同大小的施工任务。
总结脚手架是建筑行业中必不可少的设备，它能够为工人提供安全、稳定的工作平台。
了解脚手架的各个部件名称和功能，有助于我们更好地使用和维护脚手架，确保施工的安全性和效率。
工地常用的脚手架,优缺点、技术要点,建议收藏
工地常用的脚手架，优缺点、技术要点，建议收藏1：1. 脚手架的定义和分类1.1 脚手架的定义脚手架是建筑施工中常用的临时结构，用于支撑工人和材料，便于施工作业。
1.2 脚手架的分类- 钢管脚手架：采用钢管和钢板搭建，具有稳定性好、承载力强的特点。
- 梯形框架脚手架：采用钢管和标准件搭建，适用于高层建筑的施工。
- 脚手板脚手架：采用脚手板和支撑系统搭建，便于材料运输和作业。
- 悬挑脚手架：用于高空施工，适用于外墙装修和维护。
2. 脚手架的优缺点2.1 脚手架的优点- 提高施工效率：搭建脚手架可以为施工人员提供稳定的工作平台，提高施工效率。
- 保证施工安全：合理搭建的脚手架可以有效保护施工人员的安全，减少事故发生的概率。
- 方便材料运输：脚手架的搭建可以提供材料的运输通道，减少人力搬运的工作量。
2.2 脚手架的缺点- 搭建成本高：脚手架搭建需要投入一定的人力和物力资源，增加了施工成本。
- 占用空间大：脚手架的搭建会占用一定的施工空间，对施工进度有一定的影响。
3. 脚手架的技术要点3.1 脚手架的搭建- 搭建前必须进行详细的设计和计算，确保脚手架的稳定性和安全性。
- 搭建时要注意脚手架的水平、垂直和横向支撑，保证脚手架的稳定性。
3.2 脚手架的使用和检查- 使用时要注意施工人员的安全，禁止超负荷使用和乱堆乱放。
- 定期进行脚手架的检查，发现问题及时修复或更换。
4. 建议收藏本文档对于脚手架的定义、分类、优缺点和技术要点进行了详细介绍，对于工地施工中的脚手架使用具有一定的参考价值，建议收藏备用。
附件：无法律名词及注释：无2：1. 脚手架的定义和分类1.1 脚手架的定义脚手架是建筑施工和维修中常用的临时结构，用于支撑工人、材料和设备，提供施工平台。
1.2 脚手架的分类- 悬挑脚手架：用于高空施工，适用于大型建筑的外墙装修和维护。
- 钢管脚手架：采用钢管和钢板搭建，具有稳定性好、承载力强的特点，适用于大型建筑的施工。
施工现场常用的八种脚手架
施工现场常用的八种脚手架在建筑施工中，脚手架是一种非常常见的工具，它被用来搭建临时性的台架或者支架，以便于工人们可以进行高处作业。
脚手架不仅可以提高工作效率，也可以保证工人的安全。
在本文中，我们将会介绍施工现场常用的八种脚手架。
1. 悬挑式脚手架悬挑式脚手架是由一组悬挑支架和桥架组成的，它可以通过手推和自升升降到不同的高度。
这种脚手架比较适合无法从地面打造脚手架的情况，比如较高的建筑物或者无法在地面搭建脚手架的外墙。
2. 移动脚手架移动脚手架是一种可以在建筑施工现场轻松移动的脚手架。
这种脚手架通常由几个塔台组成，它们之间可以通过踏板或者台阶相互连接。
移动脚手架比较适合在高度不太高的情况下使用，并且可以在工人需要的位置移动，从而提高了工作效率。
3. 框架式脚手架框架式脚手架是一种结构简单的脚手架，它由两个立柱和横梁组成，可以用钢管或者铝合金制成。
在这种脚手架上可以设置横向和纵向的斜支架，满足各种不同的应用需求。
4. 门式脚手架门式脚手架是由门框架和横梁组成的，这种脚手架在建筑现场常常用来建造高层建筑或者大型桥梁等，由于它是模块化的设计，所以非常适合快速建造规模较大的结构。
5. 斜杠式脚手架斜杠式脚手架是一种使用斜杠作为支撑的脚手架，可以在几乎任何地形上搭建。
这种脚手架可以支持大量的重量，因此比较适合用来建造较大的结构。
6. 悬浮式脚手架悬浮式脚手架是一种针对建筑外立面和维修等高空作业特别设计的脚手架结构。
它可以通过吊装到高空来搭建，并且使用时可以进行自升式升降来满足工人的需求。
7. 折叠式脚手架折叠式脚手架是一种结构简单、易于搭建、方便存储的脚手架，通常用于一些临时性的作业。
这种脚手架可以折叠成一个比较小的体积，便于搬运和存储，特别适合用在小型的施工现场。
8. 直杆式脚手架直杆式脚手架是一种支撑结构简单、容易搭建的脚手架，通常用于小型施工场所。
由于其结构简单，成本也比较低，因此广泛应用于施工工地的一些简单高处作业。
四种常用脚手架对比
四种常用脚手架对照
针对当前工地常用四种脚手架形式：扣件式、碗扣式、承插型盘扣式、直插型盘扣式，总结对照各自技术重点，以供大家参照。
一、四种模板支架形式及参照规范
1、钢管扣件式
参照规范： JGJ130-2011 《建筑施工扣件式钢管脚手架安全技术规程》
2、碗扣式
参照规范： JGJ166-2016 《建筑施工碗扣式钢管脚手架安全技术规程》
3、承插型盘扣式
参照规范： JGJ231-2010 《建筑施工承插型盘扣式钢管支架安全技术规程》
4 、直插型盘扣式
参照规范： T/CCIAT0003-2019中国建筑业协会集体标准《建筑施工承插型轮扣式模板支架安全技术规程》
二、四种形式架体技术重点进行对照
扫地杆及顶部水平杆设置地点U托设置技术重点
剪刀撑设置重点
惯例架体参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扣件式钢管脚手架 落地式钢管脚手架 承插式钢管脚手架 悬挑式钢管脚手架 销栓式钢管脚手架 附墙悬挂式钢管脚手架
悬吊式钢管脚手架
扣件式钢管脚手架由钢管和扣件组成，并
具有以下特征：
(1)承载力大。当脚手架搭设的几何尺寸和构造符合扣件式钢管 脚手架安全技术规范要求时，一般情况下，脚手架的单根立管承 载力可达15-35kN。件连接简单，易于操作，装拆灵活，搬运方便。 (3)搭设灵活，适用范围广。钢管长度易于调整，扣件连接不受 高度、角度、方向的限制，因此扣件式钢管脚手架适用于各种类 型建筑物结构的施工。 (4)扣件式钢管脚手架用材料。扣件式钢管脚手架用材量较大， 搭拆耗费人工较多，材料和人工费用也消耗大，施工工效不高， 安全保证性一般。
监理1131 第五组 汪博伟
脚手架是为建筑施工
而搭设的上料、堆料与施工作 业用的临时的结构架，是进行 施工作业重要的辅助设施。
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010 《建筑施工工具式脚手架安全技术规范》JGJ202-2010 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010
碗扣式钢管脚手架
木脚手架隔离高压线
附着式升降脚手架节点构造
1—导轨；2—卸荷限位座 3—卸荷三角架；4—提升底座； 5—穿墙螺栓； 6—电动提升机； 7—超载控制器；8—提升挂座； 9—防坠挂座；10—支撑框架； 11—竖向主框架；12—架体； 13—踢脚板；14—密封脚手板； 15—可折叠翻板； 16—钢网板； 17—密目安全网；
