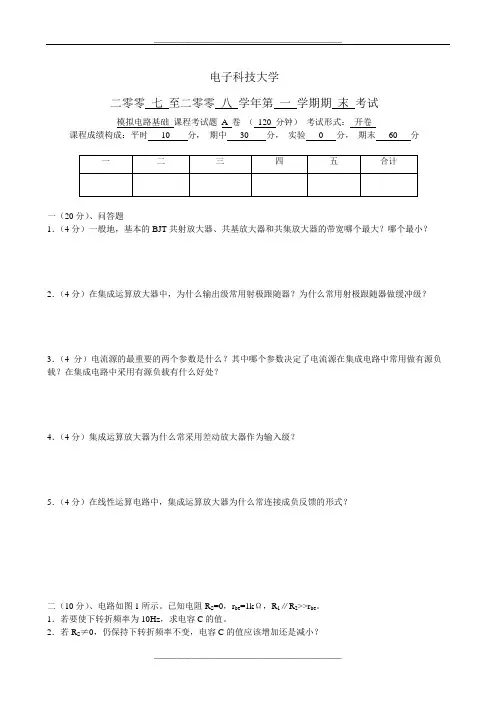

电子科技大学
二零零七至二零零八学年第一学期期末考试
模拟电路基础课程考试题 A 卷( 120 分钟)考试形式:开卷课程成绩构成:平时 10 分,期中 30 分,实验 0 分,期末 60 分
一(20分)、问答题
1.(4分)一般地,基本的BJT共射放大器、共基放大器和共集放大器的带宽哪个最大哪个最小
)
2.(4分)在集成运算放大器中,为什么输出级常用射极跟随器为什么常用射极跟随器做缓冲级
3.(4分)电流源的最重要的两个参数是什么其中哪个参数决定了电流源在集成电路中常用做有源负载在集成电路中采用有源负载有什么好处
]
4.(4分)集成运算放大器为什么常采用差动放大器作为输入级
(
5.(4分)在线性运算电路中,集成运算放大器为什么常连接成负反馈的形式
【
二(10分)、电路如图1所示。
已知电阻R S=0,r be=1kΩ,R1∥R2>>r be。
1.若要使下转折频率为10Hz,求电容C的值。
2.若R S≠0,仍保持下转折频率不变,电容C的值应该增加还是减小
图1
^
三(10分)、电路如图2所示。
已知差模电压增益为10。
A点电压V A=-4V,硅三极管Q1和Q2的集电极电压V C1=V C2=6V,R C=10 kΩ。
求电阻R E和R G。
图2
(
四(10分)、电路如图3所示。
已知三极管的β=50,r be=Ω,R1=150kΩ,R2=47kΩ,R3=10kΩ,R4=47k Ω,R5=33kΩ,R6=Ω,R7=Ω,R8=100Ω。
1.判断反馈类型;
2.画出A电路和B电路;
3.求反馈系数B;
4.若A电路的电压增益A v=835,计算A vf,R of和R if。
[
图3
$
%
五(10分)、试导出图4所示电路的输出电压v o与输入电压v i之间的关系。
已知R1=1MΩ,R2=4MΩ,R3=1/3M Ω,R4= R5= R6=1MΩ,C1=C2=1μF。
图4
~
参考答案及评分标准
一(20分)、问答题
1.(4分)一般地,基本的BJT共射放大器的带宽最小(2分),共集放大器的带宽最大(2分)。
2.(4分)在运算放大器中,常用射极跟随器作为输出级的原因是它的输出电阻小(1分);常用射极跟随器做缓冲级的原因是它的输入电阻大(1分)、输出电阻小(1分)、电压增益近似为1、带宽大(1分)。
3.(4分)电流源的最重要的两个参数是电流和内阻(1分),其中内阻决定了电流源在集成电路中常用做有源负载(1分);在集成电路中采用有源负载可以获得很大的电压增益(2分)。
—
4.(4分)集成运算放大器常采用差动放大器作为输入级的原因是:能很好地解决双端电压信号的放大问题(2分);能很好地解决零点漂移(稳定静态工作点)与电压增益之间的矛盾问题(2分)。
5.(4分)因为集成运算放大器的开环带宽很小、增益不稳定,连接成负反馈的形式可以大大地扩展放大器的带宽(2分),稳定增益(2分)。
二(10分)、解:1.f L≈1/(2πr be C)(5分) C=1/(2πr be f L)=μF (3分)。
2.电容C的值应减小。
(2分)
三(10分)、解:I Rc =(Vcc-V C1)/R C =(12-6)/10= (3分)
R E =[(-4)]/= k Ω (3分)
A vd ≈R C /(R E ∥R G /2) (3分) R G = k Ω (1分)
四(10分)、解: 1. 电压取样电压求和负反馈; (2分) 2. A 电路(略) (2分);
3.B 电路(略) (1分); 反馈系数B v =R 8/(R 8+R 7)=+=1/48;(1分)
4.F=1+ A v B v =1+835/48= R i =r be +(1+β)(R 8∥R 7)=Ω
R if =FR i =×=112k Ω (1分) R o =R 6∥(R 8+R 7)=Ω
R of =R o /F==Ω (1分) A vf = A v /F=835/= (2分)。
五(10分)、解:由最后两级可知,第一级的输出为:d v o /dt (3分)
d v o /dt =(3/'/4)'t
i o o v dv dt v dt -∞---⎰ (3分)
两边求导,可得:d 2v o /dt 2 +3d v o /dt+ v o /4= -v i (4分)。
