燃气管道施工方案
市政中压燃气管道(安装)工程施工方案
通山县天然气利用工程城区天然气中压管网施工建设工程编制：审批：编制单位：编制日期：目录一、工程概况二、施工依据、标准、质量保证三、施工准备四、工艺流程简述、敷设方式及施工程序五、施工技术措施六、施工队伍列表七、保证质量措施八、保证安全措施九、文明施工现场措施十、竣工验收一、工程概况本工程为：线路局市政中压燃气管道（安装）工程主要工程量如下：PE100 SDR11 dn90:95m dn90x5.2:5m PE球阀dn90：1个（工程地址：崇文路）二、施工依据、标准、质量保证1、《城镇燃气输配工程施工与验收规范》CJJ33-20052、《工业金属管道工程施工及验收规范》GB50235-973、《石油天然气钢质管道对接焊缝超声波探伤及质量分级》SY4065-934、《现场设备工业管道焊接工程施工及验收规范》GB50236-98三、施工准备1、负责该工程施工相关人员必须认真熟悉施工图及规范要求，熟悉地下环境，做到心中有数。
2、做好施工段的划分及施工，机具、材料、施工用电、场地堆放等优化布置工作。
3、组织材料验收进场，确认达到设计规范要求，具备有A2标志出厂合格证书，材质证书。
4、协调与施工有关联系事项，保证工程顺利展开。
5、进场焊工必须持证上岗，了解焊接内容，严格按焊接作业操作书施工，配合，做到合理施工。
6、办好进出社区的胸牌出入证，做到文明、礼貌施工。
四、工艺流程简述、敷设方式及施工程序：1、工艺流程简述、敷设方式：该工程管道确定气源由已建中压管道连接。
本工程主干管道采用顶管穿越方式。
2、施工程序：施工准备现场测量管沟放线管沟开挖孔、分段开挖（由其它土方队伍完成）管沟检查管材检验管道运输布管管道外观检查管道组队焊接敷设分段和全系统吹扫、强度试验严密性试验竣工验收交付使用五、施工技术措施1、管道施工技术按《城镇燃气输配工程施工与验收规范》CJJ33-20052、埋地聚乙烯管道敷设：（一）管道线路定中线测量和高程测量采用水准仪进行测量，以保证施工测量的精度。

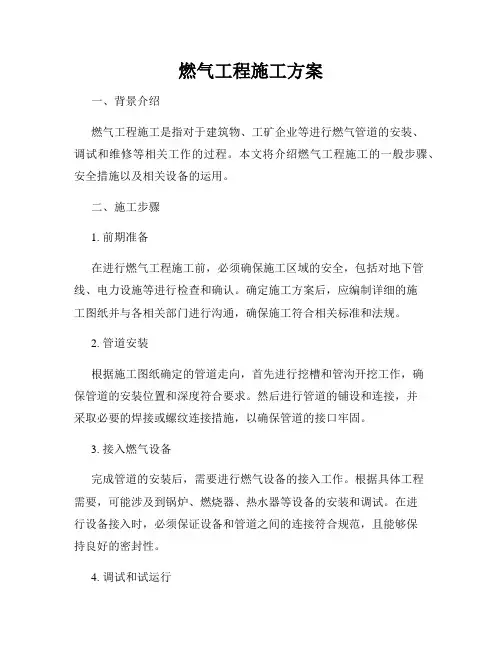

燃气工程施工方案
燃气工程施工方案一、背景介绍燃气工程施工是指对于建筑物、工矿企业等进行燃气管道的安装、调试和维修等相关工作的过程。
本文将介绍燃气工程施工的一般步骤、安全措施以及相关设备的运用。
二、施工步骤1. 前期准备在进行燃气工程施工前，必须确保施工区域的安全，包括对地下管线、电力设施等进行检查和确认。
确定施工方案后，应编制详细的施工图纸并与各相关部门进行沟通，确保施工符合相关标准和法规。
2. 管道安装根据施工图纸确定的管道走向，首先进行挖槽和管沟开挖工作，确保管道的安装位置和深度符合要求。
然后进行管道的铺设和连接，并采取必要的焊接或螺纹连接措施，以确保管道的接口牢固。
3. 接入燃气设备完成管道的安装后，需要进行燃气设备的接入工作。
根据具体工程需要，可能涉及到锅炉、燃烧器、热水器等设备的安装和调试。
在进行设备接入时，必须保证设备和管道之间的连接符合规范，且能够保持良好的密封性。
4. 调试和试运行完成设备接入后，进行燃气工程的调试和试运行。
首先进行燃气系统的气密性测试，并根据实际情况进行排查和修正。
然后进行燃烧系统的调试，确保燃烧效率和安全性能达到标准要求。
在试运行时，需要对设备进行全面的功能测试，确保设备运行稳定可靠。
三、安全措施1. 施工区域划定在施工现场，必须设置明显的警示标志，并限制非施工人员进入。
同时，需要划定好安全通道和逃生通道，确保人员在紧急情况下能够安全撤离。
2. 人员培训和防护所有参与燃气工程施工的人员必须接受相关的培训，并具备相关的操作证件。
同时，施工人员应该配备个人防护用品，包括安全帽、防护服、安全鞋等，以确保他们的人身安全。
3. 燃气泄漏处理在施工过程中，如果发现燃气泄漏的情况，应立即采取应急措施。
包括断开燃气源、通知相关人员、迅速疏散人员以及与专业人员合作进行泄漏的修复工作。
四、设备运用1. 燃气检测仪燃气检测仪是燃气工程施工中常用的设备之一，用于检测燃气的浓度和泄漏情况。
在施工前、施工中以及施工后，都需要使用燃气检测仪进行必要的监测工作。

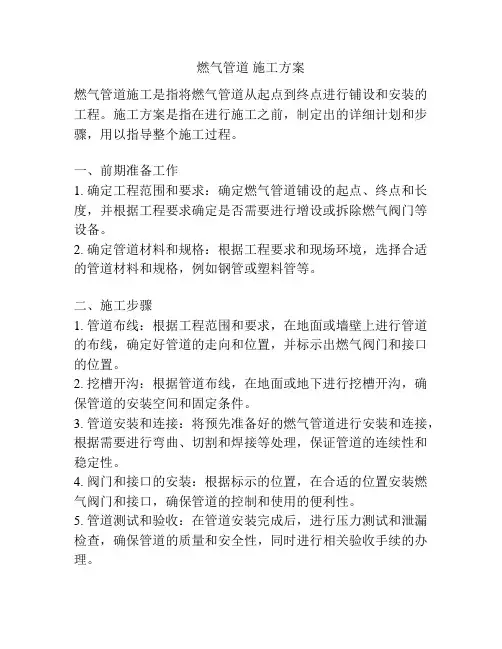

燃气管道 施工方案
燃气管道施工方案燃气管道施工是指将燃气管道从起点到终点进行铺设和安装的工程。
施工方案是指在进行施工之前，制定出的详细计划和步骤，用以指导整个施工过程。
一、前期准备工作1. 确定工程范围和要求：确定燃气管道铺设的起点、终点和长度，并根据工程要求确定是否需要进行增设或拆除燃气阀门等设备。
2. 确定管道材料和规格：根据工程要求和现场环境，选择合适的管道材料和规格，例如钢管或塑料管等。
二、施工步骤1. 管道布线：根据工程范围和要求，在地面或墙壁上进行管道的布线，确定好管道的走向和位置，并标示出燃气阀门和接口的位置。
2. 挖槽开沟：根据管道布线，在地面或地下进行挖槽开沟，确保管道的安装空间和固定条件。
3. 管道安装和连接：将预先准备好的燃气管道进行安装和连接，根据需要进行弯曲、切割和焊接等处理，保证管道的连续性和稳定性。
4. 阀门和接口的安装：根据标示的位置，在合适的位置安装燃气阀门和接口，确保管道的控制和使用的便利性。
5. 管道测试和验收：在管道安装完成后，进行压力测试和泄漏检查，确保管道的质量和安全性，同时进行相关验收手续的办理。
三、安全措施1. 严格遵守施工安全规范：施工人员必须熟悉并遵守相关的施工安全规范，包括穿戴个人防护用品、注意规避危险地带等。
2. 安全警示和隐患排查：在施工现场设置明显的安全警示标志，并定期排查施工过程中可能存在的危险隐患，及时采取措施予以解决。
3. 人员培训和质量控制：施工人员必须接受相关培训，熟悉施工过程和安全要求；同时，对施工质量进行监督和检查，确保施工符合规范和要求。
四、环境保护和文明施工1. 垃圾处理和清理：及时清理施工现场产生的垃圾和废弃物，按照要求进行分类和处理。
2. 水源保护：在施工过程中，加强对周边水源的保护，防止污染和破坏。
3. 噪音控制：合理安排施工时间和施工方法，控制施工过程中产生的噪音，减少对周边环境和居民的影响。
综上所述，燃气管道施工方案包括前期准备工作、施工步骤、安全措施和环境保护等内容。
燃气管道专项施工方案
燃气管道专项施工方案一、施工前准备工作1.安全培训和宣传教育：施工人员应经过燃气安全培训，并了解施工现场的安全规定和应急处置措施。
2.施工地点勘察：勘察施工地点的地形、周边环境、气象条件等，确保施工安全。
3.施工材料准备：准备所需的燃气管道、连接件、齿轮扳手等工具，并进行材料检验。
4.现场布置：确定施工现场的临时设施，包括施工人员的通道、安全防护设施和施工用电等。
二、施工工艺流程1.清理施工现场：清理施工现场的杂物和垃圾，保证施工区域整洁。
2.定位和标记：根据设计图纸，确定管道的位置和方向，并进行标记。
3.开挖管沟：按照设计要求，开挖适当大小的管沟，同时确保管沟的坡度和深度符合要求。
4.铺设管道：按照管道安装顺序，逐段铺设管道，并进行连接。
5.管道固定：根据设计要求，使用支架或吊具对管道进行固定。
6.连接接头：使用合适的连接件对管道进行连接。
7.密封检验：进行管道的密封性检验，确保连接处没有泄漏。
8.通水、试压：将管道接入供气系统，并进行试压，确保管道的耐压性能。
9.设备安装：根据需要，安装相关仪表和控制设备。
10.施工记录：记录施工过程中的关键参数和操作，以备查证。
三、安全管理措施1.施工现场警示标识：根据相关规定，设置施工警示标识，并对施工现场进行围挡。
2.施工区域划定：划定施工区域，并设立专人负责现场管理，严禁外人进入。
3.现场安全培训：对施工人员进行安全培训，加强对燃气管道的安全意识和工艺要求的理解。
4.使用安全工具和设备：确保施工过程中使用的工具和设备符合安全要求，定期检查和维护。
5.作业票管理：对工序进行明确的作业票管理，包括工序顺序、安全要求等。
6.现场巡检和监控：定期进行现场巡检，确保施工过程中的安全和质量。
7.应急预案：制定详细的应急预案，包括火灾、泄漏等突发事件的应对措施。
四、环境保护措施1.施工废物处理：对施工产生的废弃材料和垃圾进行分类处理，及时清理施工现场。
2.扬尘控制：采取湿化作业方式，降低施工现场的扬尘污染。

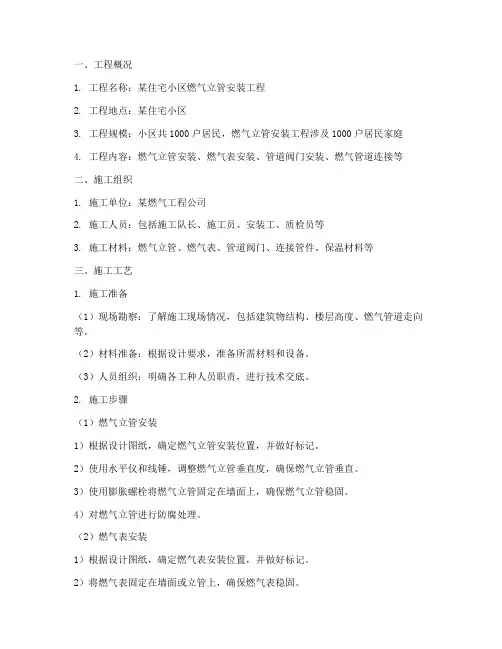

燃气立管安装专项施工方案
一、工程概况1. 工程名称：某住宅小区燃气立管安装工程2. 工程地点：某住宅小区3. 工程规模：小区共1000户居民，燃气立管安装工程涉及1000户居民家庭4. 工程内容：燃气立管安装、燃气表安装、管道阀门安装、燃气管道连接等二、施工组织1. 施工单位：某燃气工程公司2. 施工人员：包括施工队长、施工员、安装工、质检员等3. 施工材料：燃气立管、燃气表、管道阀门、连接管件、保温材料等三、施工工艺1. 施工准备（1）现场勘察：了解施工现场情况，包括建筑物结构、楼层高度、燃气管道走向等。
（2）材料准备：根据设计要求，准备所需材料和设备。
（3）人员组织：明确各工种人员职责，进行技术交底。
2. 施工步骤（1）燃气立管安装1）根据设计图纸，确定燃气立管安装位置，并做好标记。
2）使用水平仪和线锤，调整燃气立管垂直度，确保燃气立管垂直。
3）使用膨胀螺栓将燃气立管固定在墙面上，确保燃气立管稳固。
4）对燃气立管进行防腐处理。
（2）燃气表安装1）根据设计图纸，确定燃气表安装位置，并做好标记。
2）将燃气表固定在墙面或立管上，确保燃气表稳固。
3）连接燃气表与燃气立管，确保连接处密封良好。
（3）管道阀门安装1）根据设计图纸，确定管道阀门安装位置，并做好标记。
2）使用膨胀螺栓将管道阀门固定在墙面上，确保管道阀门稳固。
3）连接管道阀门与燃气立管，确保连接处密封良好。
（4）燃气管道连接1）根据设计图纸，确定燃气管道连接位置，并做好标记。
2）使用专用工具将燃气管道与燃气立管、燃气表、管道阀门等进行连接。
3）检查连接处密封性，确保燃气管道连接牢固。
3. 施工质量控制（1）严格按照设计要求和施工规范进行施工。
（2）对施工过程进行全过程质量控制，确保施工质量。
（3）对施工完成的燃气立管、燃气表、管道阀门等进行检查，确保符合设计要求。
四、安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
燃气管道施工专项施工方案
燃气管道施工专项施工方案1. 项目概述此施工方案旨在详细描述燃气管道施工的具体步骤、安全措施和质量要求。
2. 施工步骤2.1 地勘与设计在施工前，需要进行地面勘测和设计，确保管道布局符合安全规范和工程要求。
2.2 材料采购与运输根据设计要求，采购符合标准的燃气管道材料，并确保材料的运输和储存符合安全标准。
2.3 管道开挖与敷设按照设计要求，对施工区域进行开挖，并在开挖好的区域内敷设燃气管道。
2.4 管道连接与焊接将燃气管道连接起来，并进行焊接，确保连接牢固且不泄漏。
2.5 管道保温与防腐对燃气管道进行保温和防腐处理，以增加管道的使用寿命。
2.6 管道试压与清洗进行燃气管道的试压测试，确保管道能够承受正常使用压力，并进行清洗，以清除内部杂质。
2.7 设备安装与调试安装与调试管道所需要的附属设备，如阀门、计量设备等。
2.8 安全检测与验收对已完成的燃气管道进行安全检测，并进行验收，确保施工符合安全标准和质量要求。
3. 安全措施3.1 施工现场安全警示标示在施工现场设置合适的安全警示标识，以提醒工作人员注意安全。
3.2 现场人员安全培训对施工人员进行安全培训，确保他们了解安全操作规程和应急处理方法。
3.3 安全防护设施配备必要的安全防护设施，如安全帽、护目镜、手套等。
3.4 安全生产监督设立安全监督机构，并加强对施工现场的安全监督，及时发现和解决安全隐患。
4. 质量要求4.1 施工材料质量要求采购符合标准的燃气管道材料，确保其质量符合要求。
4.2 焊接质量要求对焊接工艺进行严格控制，确保焊接质量符合规范要求。
4.3 试压质量要求试压测试时，确保燃气管道能够承受正常使用压力，并无泄漏现象。
4.4 防腐质量要求防腐处理要满足相关标准，确保管道的防腐性能达到要求。
5. 环境保护5.1 施工废弃物处理对施工期间产生的废弃物进行妥善处理，确保不对环境造成污染。
5.2 施工期间噪声控制控制施工现场噪声，减少对周边环境和居民的影响。
燃气管道过路段施工方案
燃气管道过路段施工方案一、项目背景燃气管道的建设与更换是城市基础设施建设的重要组成部分。
在城市道路交通密集的地区，需要对燃气管道进行过路段施工，以确保管道正常运行并保障居民生活用气安全。
本文将从施工前的准备工作、施工方案的制定与实施、施工过程中的安全管理等方面进行详细介绍。
二、施工前的准备工作1.方案制定：在确定具体施工地点后，应根据现场情况，制定详细的施工方案，包括施工时间、施工人员配备、施工设备准备等内容。
2.通知居民：在施工前，应提前通知居民相关施工信息，避免对居民生活造成不便。
3.标识施工区域：在施工现场周围设置明显的警示标识，确保施工区域的安全。
三、施工方案的制定与实施1.挖掘道路：根据管道走向，在道路上挖掘出合适的深度，以确保管道的稳固铺设。
2.管道铺设：将管道逐段铺设到挖掘好的道路中，确保连接紧密，不留缝隙。
3.管道连接：连接好各段管道，并进行密封处理，确保燃气不泄漏。
4.填埋道路：将挖掘出的道路重新填埋、压实，恢复原貌。
5.检测与调试：施工完成后，对管道进行检测与调试，确保管道运行正常。
四、施工过程中的安全管理1.人员培训：施工人员应经过专业培训，了解施工程序、安全注意事项等内容。
2.安全防护：施工现场应配备完善的安全设施，确保施工人员的安全。
3.紧急应对：设置应急预案，应对可能出现的安全事故或突发情况。
4.监督检查：施工过程中应定期进行安全监督检查，确保施工安全有序进行。
五、总结在燃气管道过路段的施工中，制定科学合理的施工方案、严格执行安全管理措施是确保施工顺利进行、保障居民生活用气安全的关键。
施工人员应具备专业技能，严格按照施工方案进行操作，确保施工质量与安全，为城市燃气管道的建设与维护做出贡献。
燃气管道施工方案
燃气管道施工方案燃气管道施工方案一、施工基本要求：1. 按照相关法律法规和技术标准进行施工，确保施工质量和安全。
2. 施工前需对施工现场进行勘察，确定施工方案。
3. 施工过程中需采取严格的质量控制措施，确保施工质量。
4. 施工过程中需采取有效的安全防护措施，确保施工安全。
5. 施工完成后需进行验收，并向相关部门报备。
二、施工方案：1. 施工流程：（1）勘察：对施工现场进行勘察，确认地下是否有其他管线、电缆等且确认施工条件是否具备。
（2）设计：根据现场实际情况进行设计，确定管道走向、尺寸等。
（3）材料准备：根据设计方案准备所需的管材、管件及其他施工材料。
（4）开挖：按照设计方案要求进行挖掘管道沟槽，确保沟槽的大小、深度符合要求。
（5）安装：将管材、管件等装入沟槽中，并进行连接，确保连接紧密、无漏气。
（6）测试：进行管道的压力测试，确保管道的承压能力。
（7）回填：将挖掘的土方回填至管沟中，并按照要求进行夯实，确保回填土质量好。
（8）整平：对回填土进行整平，确保地表光滑平整。
2. 施工质量控制措施：（1）在施工前，确保所采购的管材、管件等符合国家标准，并进行检查验收。
（2）施工过程中，对开挖的沟槽、管材、管件等进行质量监控，保证施工材料质量。
（3）施工过程中，严格按照设计方案要求进行操作，确保施工质量符合要求。
（4）在测试阶段，对管道进行严格的压力测试，确保管道安全使用。
3. 安全防护措施：（1）施工前，进行安全技术交底，确保施工人员了解安全操作规程。
（2）施工现场设置明显的安全警示标志，确保周边人员的安全。
（3）施工过程中，工人需佩戴必要的个人防护装备，如安全帽、防护眼镜等。
（4）施工过程中，严禁在气体管道附近进行明火作业。
（5）施工现场应配备灭火器等必要的消防设备，以应对突发事故。
四、施工验收：1. 施工完成后，进行管道的压力测试，并检查是否存在漏气现象。
2. 检查管道的连接是否紧密、牢固。
3. 对施工现场进行清理，确保无杂物残留。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章工程概况1.工程简况:此工程为唐钢汽车板主厂房5区燃气管道，轴线位置于501-531轴、列线位于5A-5C轴，共计3条管线，分别是焦炉煤气（COG）Φ820*6、Φ630*6、Φ529*6，氮气管道（N）Φ377*9、Φ273*6、Φ159*6，氢气管道（H）Φ76*4、Φ57*5、Φ32*3, Φ87*3为煤气放散管和煤气干事排水器连接管，各种管线总计约861m,其中，焦炉煤气Φ820*6 214m、Φ529*6 68m 、Φ630*6 12m，氮气管道Φ377*9 203m、Φ273*6 Φ54m、Φ159*6 12m，氢气管道Φ76*4 189m、Φ57*5 6m、Φ32*3 60m，煤气放散及煤气干事排水器连接管Φ87*3 12m。
2.质量目标:工程质量等级100%合格，质量优良率≥90%以上。
3.安全目标:杜绝重大安全事故,月负伤率小于千分之零点四，争创“无伤工程”。
4.工程特点：1.4.1施工工期短，工作量大，且点多面广。
1.4.2高空作业，施工现场条件复杂，施工难度大。
1.4.3管道焊口数量多，射线探伤拍片量大，需要边施工边进行检验。
第二章施工准备1、施工准备：考虑到本工程工期短、作业面广的特点，施工准备工作很重要，技术标准的配备、施工机具进场前的全面检查、施工用材料的提前备货、施工顺序的优化和施工方法，以保证一经开工即可投入正常施工当中。
2、技术准备：2.2.1熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术措施，组织技术交底。
2.2.2了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。
2.2.3选用施工及验收规范:《工业金属管道工程施工及验收规范》GB50235-97《现场设备工业管道焊接工程施工及验收规范》；GB50236--98《工业设备及管道绝热工程施工及验收规范》GBJ126-89《工业金属管道工程质量检验评定标准》GB50184-93《工业设备及管道绝热工程施工质量检验评定标准》GB50185-93《钢结构、管道涂装技术规程》YB/T9256-96《建设工程防腐管材技术标准》Q/BGJ015-2002；施工图纸及有关技术文件上的技术、质量要求；3、劳动力配备：3.2.1根据压力管道的工作量、拟定工期、施工进度计划、劳动生产率组织施工人员进场。
3.2.2机装项目经理部按计划组织劳动力进场，满足工程进展所需的数量，特别是保证具备完成本项目所必备的技术工程人员。
3.2.3从事技术工种作业人员必须经过相应专业培训，并具有上岗证件，确保持证上岗。
尤其对电焊工、气焊工、电工等特殊技术工种人员需加强培训，保证其技术素质。
3.2.4劳动力计划:劳动力计划表4、主要施工用工、机、量具及材料计划：第三章施工方案3.1管道施工程序如下：3.2管道材料验收1)对所到管子、管件及附件必须具有出厂合格证。
2)管子、管件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格不得使用。
3)对管道及各类附件进场后应进行外观检查，有重皮、裂缝的管子及附件不得使用。
4)管子、管件安装焊接前要进行喷砂处理，有内涂环氧煤沥青要求的管子还必须进行内涂。
5)施工前阀门强度及密封性试验应按规范要求对阀门按一定比例（根据介质不同选择）进行抽查。
3．3管道安装要求：1)管子对口时应在距接口处中心200mm处测量平直度，当管子公称直径DN＜100mm时，允许偏差α为1mm；当管子公称直径DN≥100mm时，允许3)在燃气管道中，COG管道与N2管道水平净距不小于150mm，N2管道与H2管道间距不小于250mm。
4)管道、管件、阀门等在安装过程中及安装后应采取有效措施，防止铁屑、焊渣、砂土及其杂物进入或遗留在管内，并进行检查。
5)焦炉煤气、混合煤气管道法兰两侧进行跨接，其跨接电阻小于10欧母。
6)所有管道放散管均沿着厂房布置（或按实际情况由设计人员确认）。
7)管道安装允许偏差：3．4管道支架安装：1)管道安装时管道的托座、托盒、支架、管卡应准备到位并及时安装和固定。
2)管道安装时，其环向焊缝应离托座边缘不小于300mm，纵向焊缝离托座上方不小于200mm3)固定支座应按图纸位置进行安装，导向支座或滑动支座的滑动面应洁净平整，不得有歪斜和卡阻现象，其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2，绝热层不得妨碍其位移。
4)管架紧固在槽钢或工字钢翼缘板斜面上时，其螺栓应有相应的斜垫片。
3．5法兰安装：1)法兰、阀门等管道连接件的设置应便于检修，并不得紧贴管道支撑架等位置。
2)法兰连接应与管道同心，并保证螺栓自由穿入，法兰螺栓孔应跨中安装。
法兰间应保持平行，其偏差不能大于法兰外径的1.5/1000，不得大于2mm，不得用强紧螺栓的方法消除歪斜。
3)法兰连接应使用同一规格螺栓，安装方向应一致。
螺栓紧固后应与法兰紧帖，不得有楔缝。
需加垫圈时，每个螺栓不得超过一个,紧固后的螺栓与螺母宜齐平。
4)法兰与管道安装允许偏差：3．6阀门安装：阀门安装前，应按设计核对其型号，并按介质流向确定其方向。
对煤气管道上的阀门应逐个进行强度及严密性试验，不合格者不得使用。
3．7管道吊装：管道的吊装采用汽车吊安装。
3．8管道焊接：3.8.1管道的焊接要求1)焊工一定要持证上岗。
2)管子及管件在对接之前一定要打坡口，坡口加工宜采用机械方法进行，如用气焊切割，必须将坡口部分打磨平整后方可进行焊接。
管道焊接的坡口型式和要求如下：3)焊条、焊丝的选用应符合设计文件的要求。
焊条由专人负责对其进行烘焙后向焊工发放，对于从恒温箱中取出向焊工发放的焊条，一般每次发放量不应超过4小时使用量。
4)每名焊工都配备开盖式焊条保温桶。
5)焊条型号规格：手工电弧焊选用E4303焊条，直径Φ3.2—Φ4.0,氩弧焊丝选用TIG —J50,直径为Φ2.4mm 。
6)焊条的烘焙要求：7)管子或管件对接焊接组对时，对坡口及其内外表面要用手工或机械的方法进行清理，清理范围要大于或等于10ｍｍ，而且内壁应齐平，内壁错边量不宜超过壁厚的10%，且不大于2mm 。
8)不宜在管道焊缝及其边缘上开孔；卷管的纵向焊缝应置于易检修的位置，且不宜在底部；环焊缝距支架净距不应小于50 mm 。
9)氩弧焊丝应根据管子牌号和输送介质参数选择，钨极一般选用含二氧化钍1～1.5%的钍钨棒，也可采用纯钨棒，氩气纯度宜在99.2%以上。
管子的坡口宜采用机械方法或等离子切割或手工锉等方法。
焊前应将坡口及两侧20mm 宽度范围内的油污清除干净。
3.8．2管道焊接检验(1)管道的焊缝应进行外观检查，外观检验质量应符合下列规定:(2)焊缝的内部质量,应按设计文件的规定进行射线探伤检验。
碳素钢焊缝的射线探伤检验应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》ＧＢ3323的规定。
(3)管道焊缝的射线探伤检验应根据设计及专题会议决定严格执行,见下表：3．9管道试压3.9.1管道系统试验前的准备1)管道系统施工完毕，并符合设计要求。
2)支吊架安装完毕。
3)焊接和热处理工作结束，焊缝检验报告合格。
焊缝未经涂漆和保温。
4)试验用采用U型管压力表，根据公式计算液位差进行试压。
5)具有完善的、并经批准的试验方案。
6)试验前应将不能参与试验的管道附件加以隔离，对管道需加置临时盲板的部位应有明显标记和记录。
3.9.2煤气管道气压试验可选为无油的压缩空气（或按设计要求进行）。
首先进行气压强度试验，试验压力为设计压力的1.15倍。
试验时，压力应逐级上升，先升到试验压力的50%，进行检查如无泄漏及异常现象，继续按试验压力的10%，逐级升压，直至强度试验压力。
每级试验压力稳压3分钟，达到试验压力后稳压10分钟，以无泄漏、目测无变形等为强度试验合格。
如发现有漏气的地方，应在该处做上标记，放压后进行修理。
消除缺陷后，再升压至试验压力。
3．10、管道吹扫：3．10．1一般要求：1)管道吹扫要求在试压合格后进行。
DN600以上煤气管道采取人工清扫，清扫时要注意安全，做好防护措施。
DN600管径以下采用一般压缩空气吹扫，吹扫爆破口设在车间外或无人区域，并且在危险范围内拉上警戒绳并派专人监护，以防止人员进入发生危险。
2)吹扫前应检查管道的支架、托座及固定支座是否牢固，必要时加设临时支架。
3)每条管线应进行单独吹扫，吹扫的顺序应先主管、后支管再疏排水管，依次进行。
3．10．2管道吹扫：1)DN600以上混合煤气管道采用人工使用布拖把。
2)进行管道内部清扫，DN600以下混合煤气、焦炉煤气管道吹扫介质采用一般的压缩空气。
3)吹扫空气的压力不得超过设计工作压力，流速不小于20m/s，当吹扫排出口无烟尘时，可用涂有白漆的木制耙板在排气口处进行检查，5min内耙板上无污物为合格。
管道吹洗合格后，填写《管道系统吹洗记录》，除规定的检查及恢复工作外，不再进行影响管内清洁的其他作业。
3.11管道接口管道试压后与外线连接时，各接点位置采用全氩焊接，进行探伤检测，并有检测合格报告。
第四章质量保证措施4.1质量保证体系1）以合同为制约手段，强化质量职能，建立项目质量管理体系。
2）建立以项目经理领导，以总工程师为中间控制，专业质量检验工程师检查的三级质量检验系统，形成从项目经理→各施工段→各专业施工队的质量管理网络。
3）建立质量管理制度和质量岗位责任制，明确分工职责，落实质量控制责任，各行其职。
严格隐蔽工程预验制度，上道工序检查不合格，不能进行下道工序，加强过程质量控制，将质量问题消灭在过程中。
4）成立各级QC小组，实行全面质量管理，从施工准备、材料采购到半成品与成品保护、工程质量的检查与验收、工程回访与保修，对工程实施全过程的质量监督与控制。
4.2准备过程中的质量保证措施1）按照局技术标准和公司程序文件，结合本工程的实际情况，编制项目质量计划。
2）优化施工方案和合理安排施工工序，做好每道工序的质量标准和施工技术交底工作，搞好图纸审查和技术培训工作。
3）严格控制进场原材料的质量，对钢材料等除必须有合格证外，尚需抽样进行复检，严禁不合格材料用于工程。
4）合理配备施工机械，并搞好维修保养工作，使机械处于良好的工作状态。
5）对产品质量实行优质优价，使工程质量与员工的经济利益密切相关。
6）利用质量预控法，把质量管理的事后检查转变为事前控制工序及因素，达到“预控为主”的目标。
4.3施工过程中的质量保证措施1）加强施工工艺管理，保证工艺过程的先进、合理和相对稳定，以预防和减少质量事故的发生。
2）坚持质量检查与验收制度，严格执行“三检制”的原则，上道工序不合格不得进入下道工序施工，对于质量容易波动、容易产生质量通病或对工程质量影响比较大的部位和环节加强预检、中间检和技术复核工作。
