静电放电抗扰度测试仪作业指导书
EFT作业指导书

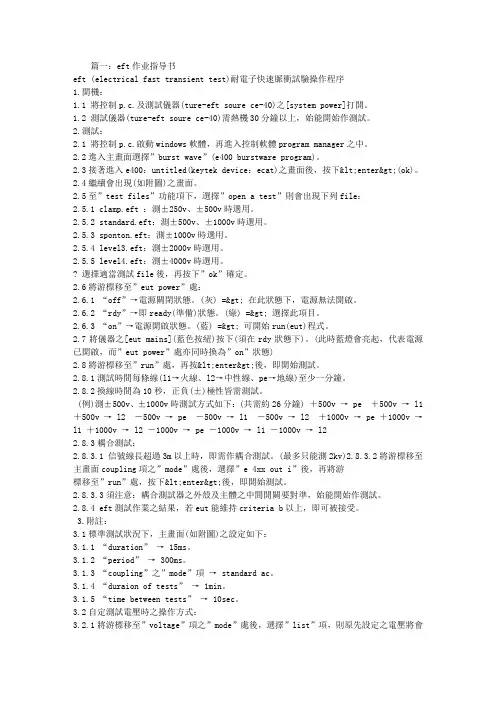

篇一：eft作业指导书eft (electrical fast transient test)耐電子快速脈衝試驗操作程序1.開機：1.1 將控制p.c.及測試儀器(ture-eft soure ce-40)之[system power]打開。
1.2 測試儀器(ture-eft soure ce-40)需熱機30分鐘以上，始能開始作測試。
2.測試：2.1 將控制p.c.啟動windows軟體，再進入控制軟體program manager之中。
2.2進入主畫面選擇”burst wave”(e400 burstware program)。
2.3接著進入e400：untitled(keytek device：ecat)之畫面後，按下<enter>(ok)。
2.4繼續會出現(如附圖)之畫面。
2.5至”test files”功能項下，選擇”open a test”則會出現下列file：2.5.1 clamp.eft ：測±250v、±500v時選用。
2.5.2 standard.eft：測±500v、±1000v時選用。
2.5.3 sponton.eft：測±1000v時選用。
2.5.4 level3.eft：測±2000v時選用。
2.5.5 level4.eft：測±4000v時選用。
? 選擇適當測試file後，再按下”ok”確定。
2.6將游標移至”eut power”處：2.6.1 “off”→電源關閉狀態。
(灰) => 在此狀態下，電源無法開啟。
2.6.2 “rdy”→即ready(準備)狀態。
(綠) => 選擇此項目。
2.6.3 “on”→電源開啟狀態。
(藍) => 可開始run(eut)程式。
2.7將儀器之[eut mains](藍色按紐)按下(須在rdy狀態下)。
静电放电抗扰度测试仪作业指导书
放电电压设定值的十位数已输入仪器，放电电压显示窗口个位数以闪烁方式显示，表示该位处于
编辑状态，点按纽退出放电电压设置状态。
4.2.2放电电压极性设置
点按纽即可实现切换电压极性的操作。
4.2.3放电间隔时间设置
首先点按纽进入放电间隔时间设置状态（注意：触发模式应为COUNT），此时放点间隔时间显示
窗口个位数以闪烁方式显示，表示该位处于编辑状态。此时点按纽、可以改变该位数字，
而后点按纽移动输入位到小数点后第一位，此时放电间隔时间设定值的各位数已输入仪器，放电
间隔时间显示窗口小数点后第一位以闪烁方式显示，表示该位处于编辑状态。同样点按纽、
可以改为该位数字。处于放电间隔时间设置状态时，不管哪一位处于闪烁状态，点按纽即退出
计数到设定值，仪器自动退出START状态。
4.连续三次快速点按枪扳机，一起放电电压自动变为-6kV并自动进入STRAT状态。放电
计数到设定值，仪器自动退出START状态。
按照上面操作坊式，仪器将自动切换+/-，且每次自动增加1kV电压。如此循环，直至仪器放电电压
上限。
4.2.7触发模式选择
点按纽即可选择触发模式。开机初始化后，COUNT模式指示灯亮，表示当前为COUNT模式，点
编辑状态。同样点按纽、可以改变该位数字。处于放电次数设置状态时，不管哪一位处于
闪烁状态，点按纽即退出放电次数设置状态，完成放电间隔时间设置操作。
4.2.5IEC标准电压选择
点按纽即可选择以IEC标准电压进行放点操作。
第一次点按纽时，IEC指示灯被点亮，放电电压设定值变为2Kv，第二次点按纽时，放电
静电测试仪作业指导书
显示屏右下角显示"Hi"字样，无红光，测试如右图距待测试物25mm测试。
4.1：插头或鳄鱼夹必须与地线相接；
4.2：测试员若接触LED或IC时需佩戴静电环，其它的不用佩戴静电环（如图一不需佩戴静
电环，
4
注意 事項
图4.3二：需除佩静戴电静
效4.4果：确当认静：电除
0~20KV档
值超过200V
作业。
佩戴静电环
SOE
淳安電子股份有限公司 Shun On Electronic
Co.,LTD
生產部
Production Department
静电测试仪作業指導書
文件編号File No.：SOETPD-
版本/Version：1.2
發行日期/Edit Date： 机密等級Class：一般/Normal 頁数Page：1/1
接地鳄鱼夹
检验 每班作业前除尘员对除尘机进行静电效果确认，并将确认值填写在《设备日、周保养卡》上
5
要求
图二测试时可能会接触产品中的LED或IC
5
检验 要求 。
图二测试时可能会接触产品中的LED或IC
資產編號
設備名稱
静电测试仪
工序名稱
所有除静电工序
車間/部門
生产部
作業序号 作業名称
1
作业目 的
1.1：防止产品因静电造成不良；
2
治工具 及物料
2.1：待测静电材料、静电测试仪；
3.1：将鳄鱼夹接地；
作業內容
工藝簡圖（仅供参考）
3.2：打开电脑"POWER"档；
3.3：选择档位尽量先选择0~20KV档位，若测试值很小，无法显示则选测0~200V；
静电检测作业指导书
1.0目的
1.1.为静电防护外围环境设施检测办法提供一个系统的管制方式,以求完善管理我司静电防护
设备的检测系统
2.0范围
2.1.适用于本公司保护ESD敏感性电子组件及产品所使用的所有相关材料及设备的测试指导
3.0测量方法
3.1.静电接地线的测量：
用万用表一表笔接车间内第一线的ESD接地线，另一表笔接第二线的ESD接地线，依次进
行测试车间内的ESD接地线；参照图如下：
3.2.设备、仪器软、硬接地的测量：
用万用表一表笔接到地线上，另一表笔接到设备、仪器的金属外壳，测试其电阻值，参照下图左所示，接地电阻值：R≤10Ω；
3.3.电烙铁、焊接设备漏电压测量：
用万用表一表笔接触烙铁头，另一表笔接地，量测其电压，其电压范围为：U≤20V
4.0相关文件
4.1ANSI/ESD-S20.20-2009
4.2SJT 10694-2006
4.3GJB3007-1997
编制:日期:批准:日期:
静电放电抗扰度试验说明
试验应以单次放电的方式进行。在预选点上，至少施加十次单次放电。
连续单次放电之间的时间间隔建议至少1s，但为了确定系统是否会发生故障，可能需要较长的时间间隔。
注：放电点通过以20次/s或以上放电重复率来进行试探的方法加以选择。
对放置于或安装在受试设备附近的物体的放电应用静电放电发生器对耦合板接触放电的方式进行模拟。
5.2.2.1在受试设备下面的水平耦合板
对水平耦合板放电应在水平方向对其边缘施加。
在距受试设备每个单元（若适中）中心点前面的0.1m处水平耦合板边缘，至少施加10次单次放电（以最敏感的极性）。放电时，放电电极的长轴应处在水平耦合板的平面，并与其前面的边缘垂直。
接地参考平面的最小尺寸为1m2，实际的尺寸取决于受试设备的尺寸，而且每边至少应伸出受试设备或耦合板之外0.5m，并将它与保护接地系统相连。
受试设备与实验室墙壁和其他金属性结构之间的距离最小1m。
静电放电发生器的放电回路电缆应与接地参考平面连接，该电缆的总长度一般为2m。
如果这个长度超过所选放电点需要的长度，如可能将多余的长度以无感方式离开接地参考平面放置，且与实验配置的其他导电部分保持不小于0.2m的距离。
在空气放电的情况下，放电电极的圆形放点头应尽可能快地接近并触及受试设备（不要造成机械损伤）。每次放电之后，应将静电放电发生器的放电电极从受试设备移开，然后重新触发发生器，进行新的单次放电，这个程序应当重复至放电完成为止。在空气放电试验的情况下，用作接触放电的放电开关应当闭合。
5.2.2间接施加的放电
规定有耦合板的地方，例如允许采用间接放电的地方，这些耦合板采用和接地参考平面相同的金属和厚度，而且经过每端带有一个470k 电阻的电缆与接地参考平面连接，当电缆置于接地参考平面上时，这些电阻器应能耐受住放电电压且具有良好的绝缘，以避免对接地参考平面的短路。
esd智能静电放电作业指导书
3.1 仪器面板示意图如图1所示，各功能如下： ①REDUCE:减小 ②ADD:增加 ③ LEFT:向左 ④DOWN:向下 ⑤UP:向上 图1:仪器面板⑨H.V OUTPUT:高压输出端口(外接放电枪) ⑩液晶显示屏3.仪器操作方法：3.2 仪器操作界面如图2和图3所示,各项参数设置及功能操作如下:3.2.1 放电模式:按"UP"、"DOWN"键,将光标放在放电模式处,按"SELECT"键可选择图2:主操作界面图3:选择标准操作界面1.目的：为确保仪器的安全正确使用和测试顺畅，保证产品品质。
2.职责：测试中心：负责仪器操作指导书的制作、使用及保养。
⑥RIGHT:向左 ⑦SELECT:设定 ⑧RUN/PAUSE:运行/暂停日 期静电放电发生器（ESD-30G）操作指导书文件编号版 本①②③④⑤⑥⑦⑧⑨⑩文件编号版 本日 期静电放电发生器（ESD-30G）操作指导书“接触放电”或“气隙放电”。
3.2.2 极性切换:将光标放在极性切换处，按"SELECT"键可选择“正压”或“负压”。
3.3.3 四种模式:将光标放置在四种模式处,按"SELECT"键可选择“单次放电”、“设定放电”、“连续放电20PPS”或“自动放电”。
（注：只有在接触模式下可对四种模式进行选择。
）3.3.4 高压放电:将光标放置在高压放电处,按"SELECT"键可选择“是”或“否”。
3.2.5 时间间隔:将光标放置在时间间隔处，按"LEFT"和"RIGHT"键选择要改变的数字,按"ADD"和"REDUCE"键来增大或减小该数字。
（注：只有在“设定放电”和“自动放电”模式下才可进行时间间隔设置。
)3.2.6 放电次数:将光标放置在放电次数处,按"LEFT"和"RIGHT"键选择要改变的数字,按"ADD"和"REDUCE"键来增大或减小该数字,放电次数如为O,则默认为9999次。
手机产品静电放电抗扰度测试指南
IEC 1000-4-2 /1995 (=GB/T 17626.2-1998= EN 61000-4-2/1995 )手机静电放电抗扰度测试作业指导书(ESD TEST OPERATION MANUAL)1.0 测试名称：ELECTRO STATIC DISCHARGE (ESD)静 电 放 电 抗 扰 度 测 试2.0 测试标准：3.0 法规差异： * 仪器特性ItemIEC 801-2:1984EN 61000-4-2:1995- energy storage capacitor - discharge resistor - charging resistor - output voltage- polarity of the output - holding time - discharge, mode of operation- waveform parameters - rise time of the discharge current150 pF ± 10 % 150 Ω ± 5 % 100 M Ω ± 10 % 2 kV to 16.5 kVpositive 5 ssingle discharge ( time between successivedischarges at least 1 s )refer to standard 5 ns ± 30 %150 pF ± 10 % 330 Ω ± 10 %between 50 M Ω and 100 M Ωup to 8 kV ( nominal ) for contact discharge up to 15 kV ( nominal ) for air discharge positive and negative at least 5 ssingle discharge( time between successive discharges at least 1 s )refer to standard 0.7 to 1 nsDescription ESD Simulator for IEC 801-2/1991 IEC 1000-4-2/1995 EN 61000-4-2/1995 Model No. S/N.NSG432 2023RemarkIncludes:1.Main Frame2.Air discharge gun3.Contact dischargegun4.Grounding metalstrap5.Power supply/Charger* 环境温湿度Item-ambient temperature -relative humidity-atmospheric pressureIEC 801-2:198415℃to 35 ℃45 % to 75 %68 kPa ( 680 mbar )to 106 kPa ( 1060mbar )EN 61000-4-2:199515℃to 35 ℃30 % to 60 %68 kPa ( 680 mbar ) to 106 kPa ( 1060 mbar )* 测试场地要求请参考附录4.0 测试场地：ESD LAB5.0测试仪器：5.1测试仪器：SCHAFFNER 〔NSG432〕5.2主要包含以下MODULES：5.3系统制造商：SCHAFFNER5.4测试强度额定值：Contact Discharge 0.2 – 10.0 kV ( Pos. / Neg. )Air Discharge 2 – 25 kV ( Pos. / Neg. )5.5主要特性：能量储存电容放电电阻Rise time at contact discharge 150 pF ± 10% 330 Ω± 5 % 0.7 –1.0 ns6.0 待测物最高电气额定值：230Vac, 50 Hz, 16A / 110Vac, 60Hz, 32A7.0测试场地留意要点：7.1测试前必需确认Ground Plane 接地螺丝未松脱,HCP/VCP之接地阻抗470kΩ是否正确。
ESD测试作业指导书(中英文)
ESD测试作业指导书ESD Testing Work Instruction1.环境控制I. Environmental Control:1)所有工作区的相对湿度和温度应该保持在一定的范围并进行监测。
一旦相对湿度百分比降至限度以下，立即通知QC和工程部进行处理。
Relative Humidity andtemperature in all works areas shall be monitored and maintained. If % relative humidity falls beyond the limits, immediately inform QC and engineering for disposition.2)在将装配的产品置于无静电工作站前，在整个生产期间，使用离子发生器的生产线都应处于工作状态。
离子发生器被安装在容易发生静电的区域。
检测其衰减时间，小于或等于5秒钟，或者根据客户要求；检测平衡电压，小于或等于5伏，或者根据客户要求。
Lines that uses Ionizers shall be in operations prior to handling of assembled products to static free work stations and shall be operating during the entire period ofproduction. Ionizers are installed on areas where the chances of static build up occur.Check for the decay time , =/ < 5 seconds or as required by the customer, and thebalance voltage =/< 5 volts or as required by the customer.2.个人接地线系统Personnel Grounding System1)在生产线的不同站点,随机抽检十个员工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电放电抗扰度测试仪作业指导书
1. 目的
本规范规定了ESD-2005静电放电抗扰度测试仪的操作方法、维护保养及安全规范，指导操作人员正确作业。
2. 适用范围
测试中心静电放电抗扰度测试仪（ESD-2005）
3. 检测单位
质控部
4. 设备操作方法
4.1静电放电抗扰度测试仪测试面板说明：
○1放电电压极性切换按钮
○2显示窗
○3电压设定选择按钮
○4防电间隔时间设定选择按钮
○5放电次数设定选择按钮
○6 IEC标准放电电压指示灯
○7 IEC标准放电电压设定按钮
○8移位按钮
○9数字加1按钮
10 数字减1按钮
○
11‘DISCHARGE MODE’选择按钮
○
12 气隙放电模式指示灯
○
13 接触放电模式指示灯
○
14 电源开关
○
15 高压输出指示灯
○
16‘TRIGGER MODE’选择按钮
○
17‘STOP’按钮
○
18‘STOP’按钮指示灯
○
19‘START’按钮
○
20‘START’按钮指示灯
○
21‘20pps’触发模式指示灯
○
22‘COUNT’触发模式指示灯
○
23‘SINGLE’触发模式指示灯
○
24 高压插座
○
4.2操作指南
4.2.1 放电电压设置
首先点按钮○3进入放电电压设置状态，此时放电电压显示窗口十位数以闪烁方式
10可以改变该位数字，而后点按钮○8移动输显示，表示该位处于编辑状态。
此时点按钮○9、○
入位到个位数，此时放电电压设定值的十位数已输入仪器，放电电压显示窗口个位数以闪烁方式显示，表示该位处于编辑状态，点按纽○3退出放电电压设置状态。
4.2.2 放电电压极性设置
点按纽○1即可实现切换电压极性的操作。
4.2.3 放电间隔时间设置
首先点按纽○4进入放电间隔时间设置状态（注意：触发模式应为COUNT），此时放
点间隔时间显示窗口个位数以闪烁方式显示，表示该位处于编辑状态。
此时点按纽○9、○
10可以改变该位数字，而后点按纽○8移动输入位到小数点后第一位，此时放电间隔时间设定值的各位数已输入仪器，放电间隔时间显示窗口小数点后第一位以闪烁方式显示，表示该位处于编辑状态。
同样点按纽○9、○
10可以改为该位数字。
处于放电间隔时间设置状态时，不管哪一位处于闪烁状态，点按纽○4即退出放电间隔时间设置状态，完成放电间隔时间设置操作。
4.2.4 放电次数设置
首先点按纽○5进入放电次数设置状态，此时放点次数显示窗口百位数以闪烁方式显示，表示该位处于编辑状态。
此时点按纽○9、○
10可以改变该位数字，而后点按纽○8移动输入位到十位数，此时放点次数设定值的百位数已输入仪器，放点次数显示窗口十位数以闪烁
10可以改变该位数字。
处于放电次数设方式显示，表示该位处于编辑状态。
同样点按纽○9、○
置状态时，不管哪一位处于闪烁状态，点按纽○5即退出放电次数设置状态，完成放电间隔时间设置操作。
4.2.5 IEC标准电压选择
点按纽○7即可选择以IEC标准电压进行放点操作。
第一次点按纽○7时，IEC指示灯○6被点亮，放电电压设定值变为2Kv，第二次点按纽○7时，放电电压设定值变为4kV，第三次点按纽○7时，放电电压设定值在接触放电及气隙放电两种模式下分别为6kV和8Kv，第四次点按纽○7时，放电电压设定值在接触放电及气隙放电两种模式下分别为8kV和15Kv，第五次点按纽○7时，退出IEC标准电压状态，放电电压可调，此时IEC指示灯○6闪烁显示，表示仪器将以电压自动渐升方式工作，第六次点按纽○7时，退出电压自动渐升方式，IEC指示灯○6熄灭。
4.2.6 电压自动渐升方式
连续五次点按纽○7仪器将以电压自动渐升方式工作，此时IEC指示灯○6闪烁显示。
19，进入START状举例: 1.假设此时仪器的放点电压设为+5Kv，点按START按钮○
态。
放电计数到设定值，仪器自动退出START状态。
2.连续三次快速点按枪扳机○3，一起放电电压自动变为-5kV并自动进入STRAT状态。
放电计数到设定值，仪器自动退出START状态。
3.连续三次快速点按枪扳机○3，一起放电电压自动变为+6kV并自动进入STRAT状态。
放电计数到设定值，仪器自动退出START状态。
4.连续三次快速点按枪扳机○3，一起放电电压自动变为-6kV并自动进入STRAT状态。
放电计数到设定值，仪器自动退出START状态。
按照上面操作坊式，仪器将自动切换+/-，且每次自动增加1kV电压。
如此循环，直至仪器放电电压上限。
4.2.7 触发模式选择
16即可选择触发模式。
开机初始化后，COUNT模式指示灯○
22亮，表示当前点按纽○
23亮，再次点按纽○
16则20pps
22灭，20pps指示灯○
16则COUNT模式指示灯○
为COUNT模式，点按钮○
16则触发模式以SINGLE、COUNT、20pps
21亮。
继续点按纽○
指示灯○
23灭， SINGLE模式指示灯○
的顺序切换。
注意：当放电模式为气隙放电时，触发模式固定为SIGNLE，不可切换。
4.2.8 放电模式选择
13亮，表示当前为接11即可选择放电模式。
开机后，CONTACT模式指示灯○
点按纽○
13灭，AIR模式指示灯○
12亮，表示已切换为气触放电模式，点按钮○11则CONTACT模式指示灯○
11则放电模式在接触与气隙两种模式间连续切换。
隙放电模式。
连续点按钮○
注意：当放电模式为气隙放电时，触发模式强制为SIGNLE，不可切换。
4.2.9 进入STRAT状态
点按钮○
20熄灭，STOP按19仪器即进入START状态，此时，START按钮绿色指示灯○
18点亮。
钮红色指示灯○
4.2.10退出START状态
点按钮○
20点亮，STOP按17仪器即退出START状态，此时，START按钮绿色指示灯○
18 熄灭。
钮红色指示灯○
4.2.11主机自触发功能操作
16设定触发模式为COUNT。
点按钮○5进入放电次数设置状态，设定放电次点按钮○
23循环点亮显示，点按
22、○
19进入START状态，此时，触发模式指示灯○
数为0。
点按钮○
21、○
16主机即开始自主控制放电枪放电。
放电间隔时间由放电间隔时间设定值决定。
钮○
5. 作业步骤
5.1接通电源，打开电源开关。
5.2 依次设定放电电压、放电电压极性、放电间隔时间、放电次数和放电模式设置，进入START状态，进行测试。
5.3测试结束，进入STOP状态，关闭电源开关，断开电源。
6. 保养维护
6.1测试结束后清洁台面.
7. 注意事项
7.1不要在湿度高的场合中使用本仪器（相对湿度：30%~60%）。
7.2仪器的F.G.端子要良好接地。
7.3仪器通电后，不得用手去触摸放电枪的电极，以防电击。
7.4 插拔高压插头时切勿用力推拉高压电缆，应通过压盖施力。
7.5关机时必须先确认仪器已处于STOP状态，而后才能切断主机的电源。
8.相关表单：
8.1 【实验报告】。
