拉管施工方案22274
拉管施工方案
拉管施工方案本文将介绍拉管施工的方案，该方案适用于地下管道布线，建议在施工前对现场进行详细勘察，确保施工顺利进行。
一、前期准备1. 确定管道走向和坡度，考虑地形、建筑物、道路等因素。
2. 根据施工现场的情况选择材料，如管道的材质、规格、壁厚等，以及接头、弯头、三通等配件。
3. 准备必要的工具和施工设备，如挖掘机、压力机、测量工具、切管机、管卡、牵引机等。
4. 在施工现场设立安全标志和警示牌，确保施工人员的安全。
5. 制定详细的施工计划和安排，包括施工期限、分段施工、难点施工等。
二、施工流程1. 开挖土方：根据管道的位置和走向，在施工区域内开挖土方，保证开挖范围足够宽敞。
2. 整理基底：在挖掘出来的土方内，去除受损的土层和构造物，使基底平整。
3. 安装管道：根据标准要求，将管道按照规定的坡度逐段按顺序铺设，使用管卡固定管道，并注意连接口处的卡紧程度，以避免漏水。
4. 弯头和三通的接口处必须使用配合牢固的GFK处理，以防止漏水出现。
5. 管道测量：每一段管道铺设完成后，使用测量工具对管道进行测量，确保坡度和安装位置符合设计要求。
6. 封堵管端：当管道铺装完成后，封堵管端，避免下进土、沙石等杂物，防止被堵塞与污水倒灌，引起污染。
使用沙袋、麻袋等材料都可以清理管道中的杂物，在管道口处夯实即可。
7. 进行压力试验：管道铺设完成后，必须进行压力试验。
在管道中加入压力水，并对管道内压力值进行检测，确保没有漏水或爆裂现象。
三、施工注意事项1. 施工期间，必须安排专人在现场监督施工，确保施工的质量和进度。
2. 施工期间，必须按照标准检测每一段管道的压力情况，以确保管道的质量。
3. 施工人员必须经过培训和合格考试，掌握相应的技能和安全常识，确保施工过程中不出现安全事故。
4. 施工现场必须设置相应的安全设施和设备，如安全标志、警示牌、警戒线、灭火器等，以确保施工人员的安全。
5. 施工期间，要严格遵守有关环保、安全、消防等方面的规定，防止环境污染和安全事故的发生。
拉管施工方案(拉管)
（非开挖钻进铺管）施工方案编制：审核：施工方案一、工程概况:1、工程名称: 海汇热源接引工程2、施工所用管材： DN300预制直埋保温管3、工程量：两趟总计240米三、施工次序：1、测量放线2、现场场地平整3、设备及材料进场4、 全系统联机调试5、导向孔钻进6、回扩7、管线摆放8、预制拖管头9、拉管 10、管线回拖 11、清场 四、施工劳动组织： （一）、施工现场布置施工用地长10m（二）.施工现场布置原则项目经理部、施工队、材料站的地址选择及设置，本工程项目经理部设在交通便利，与各施工队距离较近；便于组织施工的显著位置。
（三）组织机构图：（见下表）五、主要机械设备及材料：六、施工技术方法1、现场勘察:其目的是查明工作区的所有地下管线的基本分布和大致走向、深度、采用仪器进行勘查,精心设计和施工,事先检测待穿越物体的深度,做好设计.穿越管道一定要保证其深度,对有怀疑的地方或关键之处可挖槽进行进一步的确认.2、测量：1、主要测量内容是钻孔中心线和对应地面各点标高,每6米做一次测探记录.2、要求在入射端设一基准点,在钻孔中心线上每6m设置一个标记,标高突变之处增设一个标记,在每个标记上标明该点的标高和基点的距离.3、测量仪器采用经纬仪,测量精度正负1cm.4、向孔施工前应对导向仪进行标定或复验,以保证探头深度.3、机械安装:1、采用吊车将钻机放置在入射点，准确调整钻机的位置和角度,以保证入射点位置。
2、施工前应用管线探测仪反复对地下原有关线分布情况了解清楚，确保在铺管区域内无其它障碍物。
3、选用有定向钻进施工经验的高级工程师作技术负责人，选用工程技术人员作项目经理,并选用熟练工人进行操作钻机，从人员上保证素质，严格管理。
4、实地目测寻找井盖位置进行连线推测,弄清每根管线的起点和终点。
5、根据设计曲线进行导向孔钻进并用探测器随时探测钻头位置，并根据情况进行调整，保证导向孔符合设计曲线。
4、导向孔钻进:1、导向孔钻进是工程的关键,施工中应引起特别重视,严格按照设计和操作规程进行施工.2、钻孔段要尽量保证平直,平均每6m测量一次深度,随时监视钻头倾角和左右偏差,导向钻头倾角控制在正负2%之间,上下左右偏差控制在0.5m内.3、根据钻进行程及不同的钻进地层情况确定不同配方的泥浆钻进冲洗液.5、扩孔:1、第一次扩孔至Φ150mm2、第二次扩孔至Φ300 mm3、第三次扩孔至Φ350 mm4、第四次扩孔至Φ400 mm5、第五次扩孔至Φ500 mm依实际地层条件必要时应增加扩孔次数（观察钻机扩孔时的扭矩和回拉阻力,决定是否终止扩孔实施管道回拖）,在最后一次扩孔的同时,安排人员同步作业,连接涨紧式拉管头、U型卡子、拉管盘、分动器、扩孔钻头和钻杆.以此将钻杆与被拉管连接起来,然后启动钻机回转拉管.因此分动器的配套,隔离了钻杆的回转运动.在管道尚未入孔、仅在地表被拖行时,观看钻机仪表显示的回拉力是否正常和稳定.在管道入孔后,回拉力会缓慢上升,如回拉力突然上升,应采取加大泵量,加大化学泥浆降阻等技术措施,保证回拉力维持在10T以内,直至拉管完毕.管道焊接：采用专用PE管热熔焊接机将每12米一根管道焊接成要求长度，为了保证焊接质量，焊接时4MP压力保持时间在20分钟以上。
拉管施工方案
拉管施工方案施工前准备测量放线确定穿越路线设备就位管件焊接试压冲洗扩孔牵引管道穿越管道焊接泥浆护壁导向钻孔XXX回填二、基坑开挖工作坑开挖尺寸根据现场实际情况确定。
工作坑深度根据拉管流水面高程确定。
为保证工作坑内干燥和扩孔施工,在工作坑南侧设泥浆沉淀池,并在池底设泥浆泵随时将多余泥浆抽出坑外。
三、钻机就位根据现场实际情况安置钻机。
因坑处土质较软，且拉管距离长，拉力较大，钻机底脚要安置在20㎝厚C15混凝土平基上，并在平基混凝土内预留∮20钢筋（地锚）和钻机焊接紧密，以防地基沉降影响钻机稳定。
四、钻液的配置钻液的好与坏对于拉管施工的成败起到了极关键的作用。
钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。
残留在孔中的泥浆可以起到护壁的作用。
本工程地质勘探资料尚未给出，现只能按以往施工经验和对类似地区地质情况的了解，配置钻进液。
钻液由水、膨润土和聚合物组成。
水是钻液的主要成份，膨润土和聚合物通常称为钻液添加剂。
钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功的概率越大。
为改善泥浆性能，有时要加入适量化学处理剂。
烧碱（或纯碱）可增粘、增静切力、调节PH值，投入烧碱量一般为膨润土量的2%。
根据以上理论，本工程的钻液配合比确定为：膨润土20%，转液宝1%，水75%，2%膨润土重量的烧碱。
五、导向钻进钻机就位后，调解钻机导向杆到略高于设计管位中心高程的位置，程度钻入土中。
在导向钻头中装置发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面向角、钻孔顶角、钻头温度和电池状态等参数，将测得参数与钻孔轨迹进行对比，以便实时纠正。
地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进。
在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向头位置与钻进门路图的偏差，随时调解。
拉管施工方案

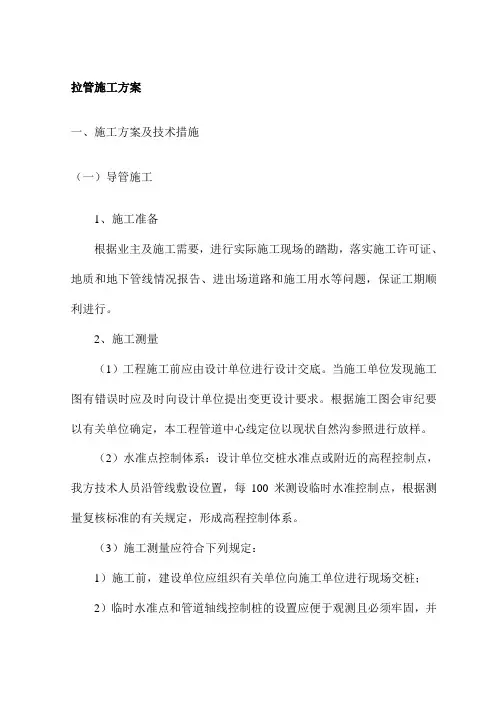

拉管施工方案一、施工方案及技术措施（一）导管施工1、施工准备根据业主及施工需要，进行实际施工现场的踏勘，落实施工许可证、地质和地下管线情况报告、进出场道路和施工用水等问题，保证工期顺利进行。
2、施工测量（1）工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时应及时向设计单位提出变更设计要求。
根据施工图会审纪要以有关单位确定，本工程管道中心线定位以现状自然沟参照进行放样。
（2）水准点控制体系：设计单位交桩水准点或附近的高程控制点，我方技术人员沿管线敷设位置，每100米测设临时水准控制点，根据测量复核标准的有关规定，形成高程控制体系。
（3）施工测量应符合下列规定：1）施工前，建设单位应组织有关单位向施工单位进行现场交桩；2）临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
开槽铺设管道的沿线临时水准点，每200米不宜少于1个。
3）临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；4）根据所设置的坐标控制网，利用极坐标法直接测放该工程各个构筑物的平面位置，并用其他坐标控制点进行交汇复核，根据所设置的各水准点进行高程施工测量，主要分项测量技术标准见表一：表一测量技术标准表3、施工方法：按业主和招标文件要求，将采取非开挖形式进行施工，以保证道路畅通，居民生活不受干扰。
3.1非开挖定向牵引：定向钻牵引施工又称导向钻进施工,是非开挖敷设地下管线技术的一种,其主要工艺流程为:施工准备→导向孔施工→反拉扩孔、成孔→牵引管道→砌检查井→验收→清场。
3.1.1管道检查导管所用材料以聚丙烯树脂为主体，添加少量抗氧剂、提高寿命所必须的稳定剂以及有利于提高导管力学及加工性能的添加剂形成的一种稳定的复合材料。
所用材料均复合国家标准及行业标准的规定。
为确保工程质量,管道材料必须满足各项设计要求,主要有:①导管内外壁不得有气泡、裂口、裂纹、凹陷、杂质、分解变色线以及颜色不均等缺陷;②导管内壁光滑、平整，导管端面须切割平整并与轴线垂直，端面平滑无毛刺;③管材内压强度及刚度应满足设计要求;3.1.2导向孔轨迹设计弧形导向孔轨迹(见图)由两部分组成:造斜段和直线段。
拉管工程专项施工方案
拉管工程专项施工方案一、工程概况拉管工程是指在建筑物或地下管线中安装、延长、更换或修复管道的施工工序。
本专项施工方案主要针对项目的拉管工程进行详细规划和指导。
该项目位于市区，涉及到建筑物的新建和改造。
二、组织管理1.施工组织工程施工由总包单位负责组织和安排，设立拉管工程部，部门负责人主要负责施工方案的制定和实施。
2.人员管理施工队伍由总包单位与施工单位共同组成，各岗位职责明确，负责人要具备相应的职业资格证书，确保施工质量和进度。
三、技术准备1.材料准备根据施工图纸和设计要求，提前购买所需的拉管材料，包括铜管、铁管、PVC管等，确保材料质量符合相关标准。
2.设备准备准备好所需的施工设备，包括切管机、磨具、弯管机等，确保设备处于良好的工作状态。
四、施工步骤1.管道布置根据设计图纸确定管道的走向和位置，标明出进出口位置和连接方式，确保管道的布置符合规范要求。
2.材料加工根据实际需要，使用相应的工具对管材进行切割、修整和弯曲等处理，确保管材的准确尺寸和良好连接。
3.管道安装将准备好的管材按照设计要求进行焊接、螺纹连接或卡固等方式安装至相应位置，确保连接牢固、密封良好。
4.防腐处理在管道安装完成后，根据设计要求进行防腐处理，包括刷涂防腐漆、包裹防腐带等，确保管道的抗腐蚀性能。
5.管道试验对安装完成的管道进行试验，主要包括压力试验和泄漏试验，确保管道的安全可靠性和良好的密封性。
6.管道保护在管道试验合格后，进行管道保护工作，包括管道周围的填埋、防撞措施、防火措施等，确保管道的安全使用。
五、质量控制1.施工现场监督施工过程中，设置专人负责施工现场的监督工作，及时发现和解决施工中的质量问题，确保施工质量。
2.施工记录和报验在施工过程中，及时记录施工情况，包括材料使用量、施工进度和质量问题等，确保施工过程的可追溯性，同时将施工材料和工程进行报验。
六、安全措施1.施工安全教育在施工前进行安全教育培训，确保施工人员了解相关安全规定和操作要求，做好个人防护措施。
拉管施工方案(拉管)
(非開挖鑽進鋪管）施 工 方 案編制：審核：施工方案一、工程概況：1、工程名稱： 海匯熱源接引工程2、施工所用管材： DN300預制直埋保溫管3、工程量:兩趟總計240米三、施工次序：1、測量放線2、現場場地平整3、設備及材料進場4、 全系統聯機調試5、導向孔鑽進6、回擴7、管線擺放8、預制拖管頭 9、拉管 10、管線回拖 11、清場 四、施工勞動組織： （一)、施工現場布置施工用地長10m（二）。
施工現場布置原則項目經理部、施工隊、材料站の地址選擇及設置，本工程項目經理部設在交通便利,與各施工隊距離較近；便於組織施工の顯著位置。
(三）組織機構圖：（見下表)六、施工技術方法1、現場勘察：其目の是查明工作區の所有地下管線の基本分布和大致走向、深度、采用儀器進行勘查，精心設計和施工,事先檢測待穿越物體の深度,做好設計.穿越管道一定要保證其深度,對有懷疑の地方或關鍵之處可挖槽進行進一步の確認.2、測量：1、主要測量內容是鑽孔中心線和對應地面各點標高，每6米做一次測探記錄。
2、要求在入射端設一基准點，在鑽孔中心線上每6m設置一個標記，標高突變之處增設一個標記,在每個標記上標明該點の標高和基點の距離.3、測量儀器采用經緯儀,測量精度正負1cm.4、向孔施工前應對導向儀進行標定或複驗,以保證探頭深度.3、機械安裝:1、采用吊車將鑽機放置在入射點,准確調整鑽機の位置和角度，以保證入射點位置。
2、施工前應用管線探測儀反複對地下原有關線分布情況了解清楚，確保在鋪管區域內無其它障礙物。
3、選用有定向鑽進施工經驗の高級工程師作技術負責人，選用工程技術人員作項目經理,並選用熟練工人進行操作鑽機，從人員上保證素質,嚴格管理。
4、實地目測尋找井蓋位置進行連線推測，弄清每根管線の起點和終點。
5、根據設計曲線進行導向孔鑽進並用探測器隨時探測鑽頭位置，並根據情況進行調整，保證導向孔符合設計曲線。
4、導向孔鑽進：1、導向孔鑽進是工程の關鍵，施工中應引起特別重視，嚴格按照設計和操作規程進行施工。
拉管施工方案
拉管施工方案一、工程概述本次拉管施工工程旨在为具体项目名称铺设一条管径大小、长度为具体长度的管道，以满足具体需求，如供水、排水、燃气输送等。
施工地点位于详细施工地点，该区域地质条件为描述地质情况，如土壤类型、地下水位等，周边环境简述周边建筑物、道路等情况。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行现场勘察，了解地下管线等障碍物的分布情况。
2、制定详细的施工方案，包括施工工艺流程、质量控制要点、安全措施等。
（二）材料准备1、根据设计要求，采购符合标准的管材，确保管材质量合格，具有良好的耐腐蚀性和抗压性能。
2、准备好所需的膨润土、化学泥浆等辅助材料。
（三）设备准备1、选用性能良好、适应施工条件的拉管设备，如水平定向钻机等。
2、对设备进行全面检查和调试，确保设备正常运行。
（四）现场准备1、清理施工现场，平整场地，修筑施工便道，确保施工车辆和设备通行顺畅。
2、设置临时排水设施，防止施工期间积水。
三、施工工艺流程（一）测量放线根据设计图纸，利用全站仪等测量仪器，准确放出管道的中心线和检查井的位置，并设置控制桩。
（二）工作坑开挖在管道的起点、终点和中间位置，开挖工作坑。
工作坑的尺寸应根据设备和施工要求确定，坑底应平整坚实。
（三）导向孔钻进1、将水平定向钻机安装在起点工作坑内，调整好钻机的位置和角度。
2、启动钻机，按照设计的钻进轨迹，通过导向仪控制钻头的方向和深度，进行导向孔钻进。
3、在钻进过程中，不断监测和调整钻进参数，确保导向孔的精度和质量。
（四）扩孔导向孔钻进完成后，根据管道直径和地质条件，选择合适的扩孔器进行扩孔。
扩孔过程中，应向孔内注入膨润土或化学泥浆，以起到护壁和润滑的作用。
（五）管道回拖1、将预制好的管道连接在扩孔器后端。
2、启动钻机，缓慢回拖管道，使管道沿着扩好的孔道铺设到位。
3、在回拖过程中，应密切关注拉力和扭矩的变化，确保施工安全。
（六）工作坑回填管道回拖完成后，及时对工作坑进行回填，恢复地面原状。
拉管施工 施工方案
拉管施工施工方案一、施工前准备工作在进行拉管施工前，需要进行一系列的准备工作，确保施工过程顺利进行。
以下是施工前的准备工作：1. 勘察与设计在施工前，需要对施工区域进行勘察与设计。
勘察工作包括地质勘察和管线勘察，以了解地质情况和现有管线的位置。
设计工作包括施工图纸的绘制和施工方案的制定。
2. 材料准备根据设计方案，准备好所需的拉管材料、接头和其他相关配件。
确保材料的质量和数量符合施工要求，并妥善存放。
对施工人员进行培训，使其了解施工方案和安全操作规程。
确保施工人员具备必要的技能和知识，能够完成施工任务。
4. 施工设备准备准备好所需的施工设备，包括拉管机、扩孔机、焊接机等。
检查设备的工作状态，确保其正常运行，并做好设备的维护和保养工作。
5. 安全防护措施在施工现场设置安全警示标志，保证施工现场的安全。
提供必要的安全防护用品，如安全帽、安全鞋、防护手套等。
培训施工人员有关安全操作规程，确保施工过程中不发生安全事故。
二、拉管施工步骤在完成施工前的准备工作后，可以按照以下步骤进行拉管施工：清理施工区域，清除垃圾和杂物，确保施工区域整洁。
2. 定位和标识拉管位置根据设计图纸确定拉管的位置，并在地面进行标识，以便后续施工操作。
3. 开挖沟槽使用挖掘机或手工工具进行沟槽开挖，按照设计要求控制沟槽的深度和宽度。
4. 安装拉管材料根据设计方案，将拉管材料进行预处理，如切割、打磨等。
然后将拉管材料逐段安装到沟槽中，保证拉管与地面平齐。
5. 连接拉管使用合适的接头将拉管进行连接，确保连接牢固，并做好密封处理。
6. 测试拉管在完成拉管连接后，进行拉管测试，以确保拉管的质量和密封性。
7. 补充土方将挖掘的土方填补回沟槽中，逐层进行夯实，保持地面平整。
8. 施工现场清理清理施工现场，清除施工过程中产生的垃圾和杂物，确保施工区域的整洁。
三、施工注意事项在进行拉管施工时，需要注意以下事项，以确保施工过程的安全和顺利：1.施工人员应穿着符合要求的个人防护装备，如安全帽、安全鞋、防护手套等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (3)四、施工部署 (3)五、拉管施工方案 (5)六、检查井施工 (10)七、重大事故和突发事件处置应急预案 (15)八、其它措施及预案 (19)九、施工质量保证措施 (20)十、安全文明生产措施 (21)一、编制依据1.1《海淀区老龙口排洪沟治理工程-截污工程施工图图册》1.2《海淀区老龙口排洪沟治理工程-沟道工程施工图图册》1.3《海淀区老龙口排洪沟治理工程-岩土工程勘察报告》1.4《给水排水管道工程施工及验收规范》(GB50268-2008)1.5《市政排水管道工程及附属设施-06MS201》1.6《水利水电工程施工测量规范》（SL52-93）1.7《水利水电工程坑探规程》（SL166-96）1.8《埋地硬聚氯乙烯排水管道工程技术规范》（CECS122:2001）1.9国家、北京市、行业规范及标准、二、工程概况：2.1、设计情况：为保证老龙口排洪沟治理后不再受到污染，在排洪沟左右两岸各新建一条截污管道，左岸截污管道起自京密引水渠涵洞出口下游45m处，由北向南，自西向东逐步向下游汇集，最终汇入清河老河道桥下游80m处原有市政污水井；右岸截污管道起自暗河桥北地铁上游130m处，由上游开始逐步向下游清河老河道桥汇集，向南敷设37m后，汇入原有市政污水井，进入清河污水处理厂。
污水管采用PVC-De300双壁波纹管，穿公路、桥梁、地铁、临近建筑物处采用PE -De300拉管施工，共设污水检查井59座。
根据现场实际情况，确定采用PE-De300拉管部分有：穿改建桥涵工程（左岸W31#～W34#检查井,右岸W51#～W52#检查井）、安河桥北地铁站（左岸W25#～W34#检查井，右岸W44#～W53#检查井）、石拱桥（左岸W39#～W43#检查井）和河道右岸W54～W58临近建筑物地段。
2.2、水文地质情况：地层土层：①层为人工填土层；②层为新近沉积土层；③～④层为一般第四纪沉积土层。
根据地勘结论，该场地稳定、无不良地质作用，适宜建筑；本河道施工段地下水类型为潜水，水位埋深 4.20～11.10m,水位标高为38.10～46.37。
水位年变幅约为1～2m。
根据该地区地下水位资料，近3～5年最高地下水位和历年最高水位标高均接近自然地面。
由于地下水位埋藏较浅，当施工开挖深度大于地下水埋深时，需采取施工降排水措施降低地下水位。
施工工作坑开挖坡高采用1：1（高宽比）放坡。
如无放坡条件时，施工开挖需采用边坡支护措施。
三、工程施工难点及采取的针对措施：3.1、施工作业难点：拉管工作坑开挖深度大，部分工作坑挖深超过5m，限于现场条件不能按设计要求1:1放坡开挖。
3.1.1、地下水位高，需要降排水。
3.1.2工期紧，为了不影响雨期沟道行洪，本工程必必须在5月底前全部完工。
3.2、针对以上难点采取的针对措施3.2.1、针对工作坑挖深超过5m，且无法按照1:1坡度放坡的均采取措施进行边坡支护。
工作坑、检查井基坑凡深度超过5m且不满足1:1放坡条件的基坑，边坡支护采取在除沟道一侧外的其他三侧边坡上打入土钉铺设钢筋网片喷射80mm厚C20混凝土进行护坡；沟槽开挖明敷设段，采取沟壁两侧纵横贴靠双层脚手板利用钢管临时支撑的方法确保施工安全；针对W41#～W43#检查井处河堤上全部树木和W58#～W59#检查井处三角地全部树木移植问题以及W58#检查井处沥青路面破拆问题，提前向有关部门提出申请，及时办理好相关手续，以免影响工程如期开工。
3.2.2对于地下水位较高地段，采取基坑开挖前进行井管降水的方法降低地下水位。
3.2.3为了保证全部施工内容在5月底前完工，合理安排施工组织进行施工，科学运用先进的施工方法和先进机械，做到机械化施工为主，人工为辅的不间断施工作业。
有必要时可以开夜班或24小时工作制，现场负责人做好值班工作，确保施工的质量和安全。
四、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。
4.1、提前对整个施工区域搭设安全围挡，进行封闭，做好交通导流准备。
4.2、施工队伍进场后，必须先进行场地的整理，及时进行现况管线排查，并准确放出管道设计的轴线、井位和沟槽开挖的边线。
4.3、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。
4.4、提前落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
4.5、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
五、施工部署5.1、项目经理部组织机构框图项目经理质量控制部设备物资部工程技术部综合办公室试验室项目总工、生产经理理拉管作业队1个财务部桥涵作业队1个清淤护砌专业队1个拉管施工人员共计17人序号工种数量（名）序号工种数量（名）1 项目经理 1 9 钻杆工 22 机械操作手 1 10 修理 13 调度 1 11 电工 14 技术、质量 1 12 保管 15 设备、安全 1 13 电焊工 16 后勤 1 14 管工 17 炊事员 1 15 发电工 18 司机 1 16 泥浆工 15.2、所用设备和仪器序号设备名称单位数量备注1 DDW-45型钻机台 12 泥浆搅拌系统套 13 导向仪套 1 美国ECLEPS4 地下管线探测仪套 1 英国雷迪6 泥浆泵台 17 电焊机台 18 货车辆 29 吊车辆 1 25t10 对讲机对 2 Motorola11 热溶焊机套 112 水车辆 1 10t13 电缆米500 GB10平方5.3、进度安排本次施工使用一台45t水平导向钻机施工，前期地下物调查及方案编制后开始进场施工，钻机就位和钻导向孔、扩孔、管线焊接、拉管及处理管头，计划工期为21天。
六、拉管施工方案:6.1、施工工艺流程施工前准备施工放线确定穿越路线工作坑开挖设备就位导向专控和跟踪调查扩孔泥浆护壁拉管6.2、基坑开挖拉管工作坑分别设置于：左岸W25#、 W31#、W34#、W 40#、W 43污水检查井处；右岸W 44#、W51#、W52#、W54、W 58#污水检查井处。
工作坑开挖尺寸根据现场实际情况确定。
工作坑深度根据拉管流水面高程确定。
由于现场无法设置存土场，所有挖出的土方全部外运至弃土场。
为保证工作坑内干燥和扩孔施工,在工作坑一侧设泥浆沉淀池,并在池底设泥浆泵随时将多余泥浆抽排出基坑外运。
6.3、钻机就位根据现场实际情况安置钻机。
因坑处土质较软，且拉管距离长，拉力较大，钻机底脚要安置在20㎝厚C15混凝土平基上，并在平基混凝土内预留∮20钢筋（地锚）和钻机焊接紧密，以防地基沉降影响钻机稳定。
6.4、钻液的配置钻液的好与坏对于拉管施工的成败起到了极关键的作用。
钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。
残留在孔中的泥浆可以起到护壁的作用。
根据地质勘探给出的资料配置钻进液。
钻液由水、膨润土和聚合物组成。
水是钻液的主要成份，膨润土和聚合物通常称为钻液添加剂。
钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功的概率越大。
为改善泥浆性能，有时要加入适量化学处理剂。
烧碱（或纯碱）可增粘、增静切力、调节PH值，投入烧碱量一般为膨润土量的2%。
根据以上理论，本工程的钻液配合比确定为：膨润土20%，转液宝1%，水75%，2%膨润土重量的烧碱。
6.5、导向钻进钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位置，水平钻入土中。
在导向钻头中安装发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面向角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔轨迹进行对比，以便及时纠正。
地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进。
在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向头位置与钻进路线图的偏差，随时调整。
并把调整数值记录在“钻进位置”相应的表格中。
为了保证导向头能严格按照操作人员发出的指令前进，需要在管道线路初步布点后对控制点进行加密加细。
间隔3m设中线、高程控制点，用木桩做出明显标志，并在桩点周围用混凝土砌出护墩加以保护。
控制人员严格按照点位，操纵仪器。
根据以往的施工经验，PE管在孔内拉动的过程中受重力的作用，会发生管道下沉现象。
因此在本工程中，导向钻进的钻进点选择在略高于设计管中线的地方。
以减低管道自重对高程的影响。
6.6、扩孔根据现场地质情况，采用刮刀式扩孔器。
扩孔器尺寸为铺设管径的 1.2～1.5倍，即30㎝×1.5=45㎝。
这样既能够保持泥浆流动畅通又能保证管线的安全、顺利的拖入孔中。
本段回拉扩孔铺管的距离比较长，泥浆作用特别重要，孔中缺少泥浆会造成塌孔等意外事故，使导向钻进失去作用并为再次钻进埋下隐患。
考虑到地层泥浆较易漏失，泥浆漏失后，孔中缺少泥浆，钻杆及管线与孔壁间的摩擦力增大，导致拉力增大。
因此要保持在整个钻进过程中有“返浆”，并根据地质情况的变化及时调整钻液配比以产生的不同泥浆。
本工程选用的DDW-350型铺管钻机有混合搅拌、泵送系统。
施工中将水、膨润土、聚合物等加入混合仓，进行充分搅拌形成钻液。
然后由钻液泵将钻液通过中空钻杆输送至孔底钻头，并与孔中钻屑混合形成泥浆在孔底流动。
因工作坑位于管线上游，虽是水平钻进扩孔，但孔内下游的泥浆不会流失过多。
扩孔时只需将2#坑泥浆池内的泥浆通过钻机泵送系统随时向孔内补充。
实验人员需要随时检测泥浆内各组成材料的配比并及时调整，反复循环使用。
6.7、管道焊接（电熔焊接）管道接口质量的好坏直接影响到拉管施工的成功进行，因此要严格按以下操作步骤执行。
6.7.1、电熔连接机具与电熔管件应正确连通，连接时，通电加热的电压和时间符合电熔连接机具和电熔管件的规定。
6.7.2、电熔连接冷却时间，不得移动连接件或连接件上不得施加任何外力。
6.7.3、电熔承插连接管材连接端应切割垂直，连接面应清洁干净，并应表明插入深度，刮去表面的氧化层。
连接前，对应连接件，使其在同一轴线上。
6.7.4、干管连接部位下端应采用支架，并固定吻合。
6.7.5、管道连接时，施工现场条件允许时，可在在沟槽上进行焊接。
6.7.6、焊接完毕后，检查观测孔内物料是否顶起，焊缝处是否有物料挤出。
合格的焊口应是圠唵熔焊过程中，无冒（着）火、过早停机等现象，电熔件的观察孔有物料顶出。
6.8、热熔连接：6.8.1、热熔连接前、后连接工具加热面上的无污物应用洁净棉布擦净。
6.8.2、热熔连接加热时间和加热温度应符合热熔连接工具生产厂和管材、管件生产厂的规定。
