拉管施工工程方案定版
天津市西青区辛口镇当城村燃气管道工程非开挖定向钻拉管专项施工方案
专
项
施
工
方
案
天津东方奥特建设集团有限公司
年月日
目录
一、工程概况
二、施工准备
三、技术措施
四、工程施工
五、安全文明施工
六、完工验收
天津市西青区辛口镇当城村燃气管道工程非开挖定向钻拉管专项施工方案
一、工程概况
本工程为天津市辛口镇当城村散煤治理工程，工程地址天津市西青区辛口镇，是城市基础设施建设工程，输送介质为天然气，计划在年月日前竣工。
穿越拉管总长为。
①自村北需穿过当杨路，方可到达村南侧，该道路为主要干道，不能断交施工，考虑拉管通过，以免影响交通，拉管长度约米。
②横跨通过津静公路（拉管距离约米）进入向阳里锅炉房院内，施工方法为非开挖拉管穿越。
二、施工准备
、根据工程情况：
①采用徐工非开挖微孔定向钻，结合现场施工的条件，初步定在年月施工，将钻机运输到施工现场，进行机械安装、调试、以备开钻。
②打孔角度弧度
（根据甲方提供现场实际情况确定）
、其他配套使用的机械、工具、仪器等于一并运输到达施工现场。
、施工人员组织
（）本工程采用项目法施工，使组织内部责任清楚，目标明确，及时沟通，使施工的内部协调和管理更加有效，由项目经理、技术人员、机长、安全员、普工等组成。
（）电源、水源
我方自备水车，柴油发电机。
技术措施
、施工前，首先探测探明地下管线和收集了解地下地质情况十分重要，为此我项目部以协同建设单位相关人员对该路段地下管线进行了探测、调查。
、地层地质情况
该段是以素填土和粉质粘土为主的地质情况，基本具备非开挖施工条件。
3、拉管线路设计
依据设计图纸及相关规范要求施工。
四、工程施工
施工开始前，应首先对穿越段管道进行质量检验，符合要求方可进行拉管工作准备。
拉管施工在设备进场后，依照施工图纸设定的位置定位、安装、调试、测量，确保机械安全准确运行。
、穿越管材的质量保证措施
（）所穿越段的距离为米米，无缝钢管焊接完成，管道距路面最浅处埋深。
（）管道焊缝应通过外观质量检查及百分百射线探伤检测，均符合质量标准要求。
（）管道的防腐补伤应通过外观质量检查并经电火花检测仪现场检测合格。
防腐补伤具体要求及措施：为加强防腐层的抗腐蚀效果及避免施工中对管道防腐层的磨损，经商定我方准备采取拉管段管道防腐层外加设牺牲套的保护措施，以符合高压管线穿越段防腐质量要求。
（）管道的阴极保护及试压
穿越段管道的阴极保护方式主要为牺牲阳极保护，穿越两端设补偿点及测试桩，设置点位应符合设计及规范要求。
管道拉管穿越前应进行水压试验，试压压力应为管道设计压力的倍，经测试符合要求后方可进行拉管施工。
2、拉管施工
（）施工测量放线
依据施工设计图纸，利用测量仪器放出预打导向轨迹平面位量，即管线中心线的平面位量。
（2）地形剖面测量
沿导向轨迹平面位置测出剖面图，计算出各段（点）高程及高差为打导向孔提供切实可靠依据。
（）打导向孔
根据放线位置结合设计图纸管道中心线轨迹，打导向孔，在导向孔的钻进过程中严格监控每根钻杆的倾角、位置、地球引力矢量等数据，精确测量出钻杆每钻进米的三维坐标，如出现穿越偏离实际曲线或水平漂移的现象，钻杆应及时抽回，对角度重新调整修改，保证穿越曲线在正常范围之内。
（4）扩孔
由出土坑内卸下导向钻头，接上扩孔钻头进行逐级扩孔，扩孔使地下孔道直径达到比所拉管线直径大—，且管孔畅通。
扩孔最终直径大小视地层而定。
（）泥浆粉的使用
在施工过程中，泥浆粉的使用时根据实际的地层地质情况而定，主要对于保湿性不好的地层如砂层、砾石层等，泥浆可以起到护壁效果，泥浆同时具有润滑作用。
根据实际情况可以考虑打泥浆与否。
（6）泥及泥浆的处理
前期扩孔泥及泥浆出量不大，后期扩孔，泥及泥浆会增加，尤其是拉管时泥浆量会猛增，所以在施工时需安排挖泥浆的挖掘机和运输车辆。
（）施工流程图（如下）
五、 安全文明施工
指导思想：安全措施规范到位；杜绝重大伤亡事故。
基本要求：安全生产，人人有责；层层抓，人人喊；有措施，有检查；事先防范，常抓不懈。
工作坑开挖 安装钻机 调试设备
打导向孔 逐级扩孔 管道与钻具连接 回拖管道 拆卸钻机 清理现场
责任落实：管生产必须管安全，谁主管，谁负责。
现场的工长，安全员和民工队管理人员，人人肩上都有安全负责。
都要各执其事，各负其责，并且要相互配合，相互提示，确保生产过程中的一切安全。
三个要不得：要不得侥幸心理；要不得麻痹大意；要不得忽冷忽热。
对安全工作的认识：安全生产责任重于泰山，安全生产是创建文明工地的需要。
要求做到：
1、根据工程实际情况、针对安全生产的特点、施工现场环境，施工方法、劳动组织、作业条件。
使用的机械、设备、临时用电、架高工具、防护材料以及各种安全防护设施等制定安全施工措施。
2、施工用电安全技术措施：
严格按照施工用标准设置配电室，施工项目用电平面图、施工用电管理责任制、施工用电检测记录，施工用电工作巡查记录，并做好施工用电与人员责任管理。
3、施工现场安全防护措施：
根据施工现场的环境和施工组织设计要求，进行先防护后施工的原则，对周边先搭设防护墙、挂设防护网。
对施工段内的洞口，临边设置防护栏杆，并进行跟班检查工作。
4、对所有施工机具，在进场后先检查后安装的原则。
5、安全生产纪律
进入现场必须带好安全帽，并正确使用个人劳动防护用品。
各种电动设备必须有可靠的保护接零或接地装置。
不懂电气和机械的人员，严禁使用机电设备。
自觉遵守劳动纪律，不违章、野蛮作业，有权决绝违章作业。
正确使用劳动防护用品和安全防护装置，严禁穿拖鞋或光脚进入作业区。
自觉爱护公共设施、设备、安全标志和警示、醒示牌，不随意破坏、拆除或污染。
认真学习掌握工程安全技术操作流程，作业中坚守岗位，不酒后作业或赌气操作。
对作业内容进行安全技术交底，对作业环境先防护后生产的原则，并定期对施工现场的设备、机械、施工用电、防护设施、防护用品进行检查。
六、完工验收
施工完毕后，应及时通知建设及监理单位有关人员组织验收。
拉管施工方案
拉管施工方案本文将介绍拉管施工的方案，该方案适用于地下管道布线，建议在施工前对现场进行详细勘察，确保施工顺利进行。
一、前期准备1. 确定管道走向和坡度，考虑地形、建筑物、道路等因素。
2. 根据施工现场的情况选择材料，如管道的材质、规格、壁厚等，以及接头、弯头、三通等配件。
3. 准备必要的工具和施工设备，如挖掘机、压力机、测量工具、切管机、管卡、牵引机等。
4. 在施工现场设立安全标志和警示牌，确保施工人员的安全。
5. 制定详细的施工计划和安排，包括施工期限、分段施工、难点施工等。
二、施工流程1. 开挖土方：根据管道的位置和走向，在施工区域内开挖土方，保证开挖范围足够宽敞。
2. 整理基底：在挖掘出来的土方内，去除受损的土层和构造物，使基底平整。
3. 安装管道：根据标准要求，将管道按照规定的坡度逐段按顺序铺设，使用管卡固定管道，并注意连接口处的卡紧程度，以避免漏水。
4. 弯头和三通的接口处必须使用配合牢固的GFK处理，以防止漏水出现。
5. 管道测量：每一段管道铺设完成后，使用测量工具对管道进行测量，确保坡度和安装位置符合设计要求。
6. 封堵管端：当管道铺装完成后，封堵管端，避免下进土、沙石等杂物，防止被堵塞与污水倒灌，引起污染。
使用沙袋、麻袋等材料都可以清理管道中的杂物，在管道口处夯实即可。
7. 进行压力试验：管道铺设完成后，必须进行压力试验。
在管道中加入压力水，并对管道内压力值进行检测，确保没有漏水或爆裂现象。
三、施工注意事项1. 施工期间，必须安排专人在现场监督施工，确保施工的质量和进度。
2. 施工期间，必须按照标准检测每一段管道的压力情况，以确保管道的质量。
3. 施工人员必须经过培训和合格考试，掌握相应的技能和安全常识，确保施工过程中不出现安全事故。
4. 施工现场必须设置相应的安全设施和设备，如安全标志、警示牌、警戒线、灭火器等，以确保施工人员的安全。
5. 施工期间，要严格遵守有关环保、安全、消防等方面的规定，防止环境污染和安全事故的发生。
拉管施工专项施工方案
拉管施工专项施工方案一、项目背景和目标拉管施工是指在建筑或工程中进行排水、供水、燃气等管道的铺设工作。
本专项施工方案旨在确保拉管施工工作的顺利进行，提高施工质量，达到项目要求。
具体目标如下：1.在规定时间内完成拉管施工工作；2.保证拉管的准确布置和连接；3.保证拉管施工的安全性，防止事故发生；4.提高施工效率，保证施工进度；5.监督施工质量，防止质量问题发生；6.按要求提交相应的施工报告和证明材料。
二、施工组织和管理1.建立施工组织结构：项目经理负责总体施工的组织与管理，施工队负责具体施工任务的分配和实施，相关工程师进行技术指导和质量控制。
2.制定施工计划：在保证施工质量的前提下，制定合理的施工进度计划，明确每个施工阶段的任务和时间节点。
3.配置施工人员和设备：根据施工计划确定所需的人员和设备，并在施工前提前准备。
4.建立施工现场管理制度：规范施工现场管理，确保施工现场的安全整洁，保障施工人员的安全和施工进度。
5.建立质量检查制度：对每个施工阶段进行质量检查，确保施工质量符合要求，并及时纠正存在的问题。
三、施工工艺流程1.预处理工作：a.进行现场勘测，确定拉管的位置和长度；b.准备工程材料和设备，并按需进行预制；c.清理施工场地，确保施工现场的安全和整洁。
2.拉管施工过程：a.在施工现场进行拉管线路的定位和标识；b.根据设计要求进行挖槽，并确保挖槽的尺寸和深度符合要求；c.进行管道的铺设和安装，确保管道的垂直度、水平度和连接牢固；d.进行管道的测试，确保管道没有漏水和渗水现象；e.进行管道的固定和保护，确保管道的安全和稳定。
3.施工验收和报告：a.完成拉管施工后，及时进行验收，确认施工质量和效果；b.准备施工报告和证明材料，提交相关部门审批和验收。
四、安全防护措施1.严格遵守施工现场安全规章制度，戴好安全帽，穿好工作服；2.使用专业工具和设备，确保施工安全；3.对施工现场进行警示标识，防止他人误入；4.定期对施工现场进行清理，防止滑倒和安全事故的发生；5.施工过程中，随时注意周围环境变化，及时处理施工现场安全隐患。
拉管施工方案(拉管)
（非开挖钻进铺管）施工方案编制：审核：施工方案一、工程概况:1、工程名称: 海汇热源接引工程2、施工所用管材： DN300预制直埋保温管3、工程量：两趟总计240米三、施工次序：1、测量放线2、现场场地平整3、设备及材料进场4、 全系统联机调试5、导向孔钻进6、回扩7、管线摆放8、预制拖管头9、拉管 10、管线回拖 11、清场 四、施工劳动组织： （一）、施工现场布置施工用地长10m（二）.施工现场布置原则项目经理部、施工队、材料站的地址选择及设置，本工程项目经理部设在交通便利，与各施工队距离较近；便于组织施工的显著位置。
（三）组织机构图：（见下表）五、主要机械设备及材料：六、施工技术方法1、现场勘察:其目的是查明工作区的所有地下管线的基本分布和大致走向、深度、采用仪器进行勘查,精心设计和施工,事先检测待穿越物体的深度,做好设计.穿越管道一定要保证其深度,对有怀疑的地方或关键之处可挖槽进行进一步的确认.2、测量：1、主要测量内容是钻孔中心线和对应地面各点标高,每6米做一次测探记录.2、要求在入射端设一基准点,在钻孔中心线上每6m设置一个标记,标高突变之处增设一个标记,在每个标记上标明该点的标高和基点的距离.3、测量仪器采用经纬仪,测量精度正负1cm.4、向孔施工前应对导向仪进行标定或复验,以保证探头深度.3、机械安装:1、采用吊车将钻机放置在入射点，准确调整钻机的位置和角度,以保证入射点位置。
2、施工前应用管线探测仪反复对地下原有关线分布情况了解清楚，确保在铺管区域内无其它障碍物。
3、选用有定向钻进施工经验的高级工程师作技术负责人，选用工程技术人员作项目经理,并选用熟练工人进行操作钻机，从人员上保证素质，严格管理。
4、实地目测寻找井盖位置进行连线推测,弄清每根管线的起点和终点。
5、根据设计曲线进行导向孔钻进并用探测器随时探测钻头位置，并根据情况进行调整，保证导向孔符合设计曲线。
4、导向孔钻进:1、导向孔钻进是工程的关键,施工中应引起特别重视,严格按照设计和操作规程进行施工.2、钻孔段要尽量保证平直,平均每6m测量一次深度,随时监视钻头倾角和左右偏差,导向钻头倾角控制在正负2%之间,上下左右偏差控制在0.5m内.3、根据钻进行程及不同的钻进地层情况确定不同配方的泥浆钻进冲洗液.5、扩孔:1、第一次扩孔至Φ150mm2、第二次扩孔至Φ300 mm3、第三次扩孔至Φ350 mm4、第四次扩孔至Φ400 mm5、第五次扩孔至Φ500 mm依实际地层条件必要时应增加扩孔次数（观察钻机扩孔时的扭矩和回拉阻力,决定是否终止扩孔实施管道回拖）,在最后一次扩孔的同时,安排人员同步作业,连接涨紧式拉管头、U型卡子、拉管盘、分动器、扩孔钻头和钻杆.以此将钻杆与被拉管连接起来,然后启动钻机回转拉管.因此分动器的配套,隔离了钻杆的回转运动.在管道尚未入孔、仅在地表被拖行时,观看钻机仪表显示的回拉力是否正常和稳定.在管道入孔后,回拉力会缓慢上升,如回拉力突然上升,应采取加大泵量,加大化学泥浆降阻等技术措施,保证回拉力维持在10T以内,直至拉管完毕.管道焊接：采用专用PE管热熔焊接机将每12米一根管道焊接成要求长度，为了保证焊接质量，焊接时4MP压力保持时间在20分钟以上。
定向拉管专项施工方案
一、工程概况本工程旨在通过定向拉管技术实现地下管线的铺设，以减少对地表环境的影响，提高施工效率。
工程内容主要包括管线穿越、铺设、连接和后续的检测与验收。
具体工程参数如下：- 管线类型：采用PE给水实壁管。
- 管径：DN300、DN400、DN500、DN600。
- 管道长度：根据实际地形和设计要求确定。
- 施工地点：南京市河西新城区南部地区。
二、施工工艺流程1. 测量放线：根据设计图纸，对施工区域进行测量放线，确定管线走向和关键点位置。
2. 现场场地平整：对施工区域进行平整，确保钻机就位和施工顺利进行。
3. 设备及材料进场：将钻机、管材、焊接设备等施工所需设备和材料运至现场。
4. 全系统联机调试：对钻机、焊接设备等系统进行联机调试，确保设备运行正常。
5. 导向孔钻进：使用水平定向钻机进行导向孔钻进，确保钻头按照设计曲线前进。
6. 回扩：对导向孔进行回扩，扩大孔径以满足管材的铺设需求。
7. 管线摆放：将管材摆放至回扩后的孔洞中，确保管材位置正确。
8. 预制拖管头：制作拖管头，用于拉管过程中的导向和稳定。
9. 拉管：利用拖管头将管材拉入孔洞中，确保管材与导向孔匹配。
10. 管线回拖：对已铺设的管线进行回拖，确保管线与孔洞的紧密贴合。
11. 清场：清理施工现场，确保施工环境整洁。
三、施工组织1. 项目组织：成立项目组，明确项目经理、技术负责人、施工负责人等人员的职责。
2. 施工队人员组成：组建专业施工队伍，包括测量、钻机操作、焊接、安全员等岗位。
3. 设备数量：根据工程规模和施工要求，配置相应的钻机、焊接设备、测量仪器等。
四、质量管理措施1. 材料质量控制：对管材、焊条等材料进行严格检验，确保符合国家标准。
2. 施工过程控制：严格执行施工工艺流程，确保施工质量。
3. 检测与验收：对已铺设的管线进行检测和验收，确保管线运行正常。
五、安全管理措施1. 安全教育：对施工人员进行安全教育，提高安全意识。
2. 安全防护：设置安全警示标志，确保施工人员安全。
拉管施工方案
拉管施工方案清晨的阳光透过窗帘的缝隙，洒在桌面上，我的大脑像被激活的电脑芯片，开始飞速运转。
拉管施工，这个词组在我脑海中跳跃，串联起一幕幕施工的画面。
下面是我对拉管施工方案的详细阐述。
一、项目背景这个项目位于我国某大城市，是一项重要的民生工程。
项目包括铺设供水、供电、通信等管道，涉及范围广泛，施工难度较大。
为确保工程顺利进行，我们需要制定一套科学、合理的施工方案。
二、施工目标1.确保工程按时完成，满足甲方需求。
2.确保施工质量，达到国家标准。
3.确保施工安全，保障人员生命财产安全。
三、施工准备1.人员准备：组建一支专业的施工队伍，包括项目经理、技术人员、施工人员等。
2.设备准备：根据施工需求，提前采购各类设备，如挖掘机、装载机、管道铺设机等。
3.材料准备：提前采购符合国家标准的管道、阀门、法兰等材料。
四、施工步骤1.施工现场勘察：对施工现场进行详细勘察，了解地形地貌、地下管线分布等情况。
2.设计施工方案：根据勘察结果，设计出一套合理的施工方案，包括施工顺序、施工方法等。
3.施工图纸绘制：根据设计方案，绘制施工图纸，明确施工要求。
4.施工现场布置：按照施工图纸，对施工现场进行布置，设置施工区域、材料堆放区等。
5.施工开始：按照施工方案，有序开展施工工作。
五、施工方法1.挖掘机施工：利用挖掘机对管道铺设区域进行挖掘，挖掘深度应符合设计要求。
3.回填土方：管道铺设完成后，及时对沟槽进行回填，确保管道稳定。
4.验收工作：施工完成后，组织相关人员对工程进行验收，确保施工质量。
六、施工安全1.安全培训：对施工人员进行安全培训，提高安全意识。
2.安全措施：制定详细的安全措施，如设置安全警示标志、配备安全防护设备等。
3.安全巡查：加强施工现场的安全巡查，及时发现并整改安全隐患。
七、施工进度1.制定施工计划：根据工程总量和施工能力，制定详细的施工计划。
2.进度跟踪：对施工进度进行实时跟踪，确保施工进度符合计划要求。

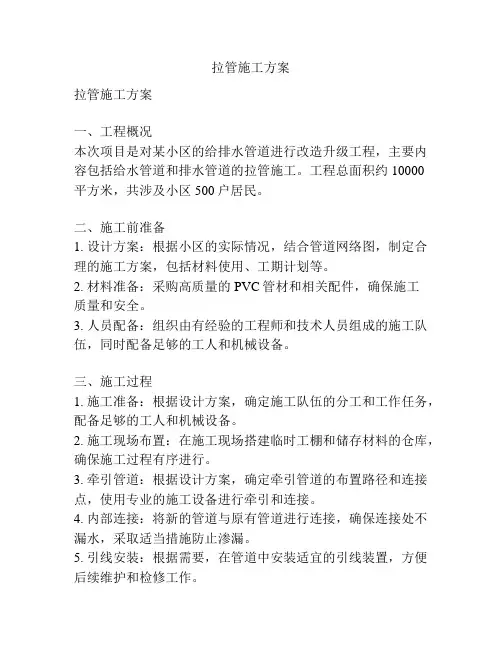

拉管施工方案
拉管施工方案拉管施工方案一、工程概况本次项目是对某小区的给排水管道进行改造升级工程，主要内容包括给水管道和排水管道的拉管施工。
工程总面积约10000平方米，共涉及小区500户居民。
二、施工前准备1. 设计方案：根据小区的实际情况，结合管道网络图，制定合理的施工方案，包括材料使用、工期计划等。
2. 材料准备：采购高质量的PVC管材和相关配件，确保施工质量和安全。
3. 人员配备：组织由有经验的工程师和技术人员组成的施工队伍，同时配备足够的工人和机械设备。
三、施工过程1. 施工准备：根据设计方案，确定施工队伍的分工和工作任务，配备足够的工人和机械设备。
2. 施工现场布置：在施工现场搭建临时工棚和储存材料的仓库，确保施工过程有序进行。
3. 牵引管道：根据设计方案，确定牵引管道的布置路径和连接点，使用专业的施工设备进行牵引和连接。
4. 内部连接：将新的管道与原有管道进行连接，确保连接处不漏水，采取适当措施防止渗漏。
5. 引线安装：根据需要，在管道中安装适宜的引线装置，方便后续维护和检修工作。
6. 管道保护：对已完成牵引和连接的管道进行保护，使用专业的保护材料和设备，确保管道不受损坏。
7. 检验验收：在施工结束后进行管道的检验验收工作，确保施工质量符合设计要求。
四、施工安全与质量控制1. 安全措施：制定安全施工方案，加强施工现场的安全管理，确保工人在施工过程中遵守安全操作规程。
2. 质量控制：严格按照设计方案和相关规范进行施工，加强现场管理，确保材料的质量，防止施工过程中的差错和失误。
五、施工周期和费用本次拉管施工的周期为15天，工程总费用为20万元，包括材料费用、人工费用和机械设备费用等。
六、施工后维护1. 管道维护：定期巡查和清洁管道，排除堵塞和其他故障，确保管道的正常运行。
2. 维修保养：对出现的漏水和其他损坏及时进行修复和更换，延长管道的使用寿命。
3. 定期检测：定期进行管道的检测和测量，防止管道老化和出现安全隐患。
拉管工程专项施工方案
拉管工程专项施工方案一、工程概况拉管工程是指在建筑物或地下管线中安装、延长、更换或修复管道的施工工序。
本专项施工方案主要针对项目的拉管工程进行详细规划和指导。
该项目位于市区，涉及到建筑物的新建和改造。
二、组织管理1.施工组织工程施工由总包单位负责组织和安排，设立拉管工程部，部门负责人主要负责施工方案的制定和实施。
2.人员管理施工队伍由总包单位与施工单位共同组成，各岗位职责明确，负责人要具备相应的职业资格证书，确保施工质量和进度。
三、技术准备1.材料准备根据施工图纸和设计要求，提前购买所需的拉管材料，包括铜管、铁管、PVC管等，确保材料质量符合相关标准。
2.设备准备准备好所需的施工设备，包括切管机、磨具、弯管机等，确保设备处于良好的工作状态。
四、施工步骤1.管道布置根据设计图纸确定管道的走向和位置，标明出进出口位置和连接方式，确保管道的布置符合规范要求。
2.材料加工根据实际需要，使用相应的工具对管材进行切割、修整和弯曲等处理，确保管材的准确尺寸和良好连接。
3.管道安装将准备好的管材按照设计要求进行焊接、螺纹连接或卡固等方式安装至相应位置，确保连接牢固、密封良好。
4.防腐处理在管道安装完成后，根据设计要求进行防腐处理，包括刷涂防腐漆、包裹防腐带等，确保管道的抗腐蚀性能。
5.管道试验对安装完成的管道进行试验，主要包括压力试验和泄漏试验，确保管道的安全可靠性和良好的密封性。
6.管道保护在管道试验合格后，进行管道保护工作，包括管道周围的填埋、防撞措施、防火措施等，确保管道的安全使用。
五、质量控制1.施工现场监督施工过程中，设置专人负责施工现场的监督工作，及时发现和解决施工中的质量问题，确保施工质量。
2.施工记录和报验在施工过程中，及时记录施工情况，包括材料使用量、施工进度和质量问题等，确保施工过程的可追溯性，同时将施工材料和工程进行报验。
六、安全措施1.施工安全教育在施工前进行安全教育培训，确保施工人员了解相关安全规定和操作要求，做好个人防护措施。
拉管施工方案
拉管施工方案一、项目概述在本项目中，我们将采用拉管技术进行地下管线的铺设。
该技术适用于多种地质条件，具有不破坏地面建筑和交通的优点。
我们将根据现场实际情况和设计要求，选择最合适的拉管设备和方法。
二、施工准备2.1 技术准备- 对施工人员进行专业培训，确保他们熟悉拉管工艺和操作流程。
- 完成施工图纸的审查，明确管线走向、深度和坡度等关键参数。
- 根据地质报告，评估施工风险，制定相应的应对措施。
2.2 材料准备- 采购符合标准的管材，并进行质量检验。
- 准备必要的辅助材料，如润滑剂、密封材料等。
2.3 设备准备- 根据施工规模和地质条件选择合适的拉管机。
- 检查拉管机及相关辅助设备的完好性，确保正常运行。
三、施工流程3.1 开挖工作坑- 根据设计要求和现场条件确定工作坑的位置和尺寸。
- 采取必要的支护措施，确保工作坑的稳定性。
3.2 安装导向系统- 使用专业的导向设备，确保管道按照设计轨迹准确铺设。
- 对导向系统进行调试，保证其精度和可靠性。
3.3 拉管作业- 将管材连接至拉管机，并涂抹润滑剂以减少摩擦。
- 启动拉管机，缓慢推进管材，同时监控导向数据，确保管道位置准确。
- 在必要时进行调整，以防止管道偏移或变形。
3.4 管道对接与检测- 完成一段管道的铺设后，进行管道对接作业。
- 使用无损检测技术对管道进行检测，确保接口的密封性和管道的完整性。
3.5 回填与恢复- 管道铺设完成后，对管道周围进行回填，确保地面稳定。
- 对施工现场进行清理，恢复地面原貌。
四、安全措施- 施工过程中，严格遵守安全操作规程，防止意外事故的发生。
- 定期对施工设备进行检查和维护，避免因设备故障引发的安全问题。
- 为施工人员配备必要的安全防护装备，并进行应急演练。
五、质量控制- 建立完善的质量管理体系，对所有施工环节进行严格监督。
- 对施工材料、设备和成品进行定期的质量检验。
- 及时记录施工数据，为后续的质量追溯提供依据。
六、环境保护- 在施工过程中采取措施减少噪音、扬尘等环境污染。
拉管施工方案
拉管施工方案一、工程概述本次拉管施工工程旨在为具体项目名称铺设一条管径大小、长度为具体长度的管道，以满足具体需求，如供水、排水、燃气输送等。
施工地点位于详细施工地点，该区域地质条件为描述地质情况，如土壤类型、地下水位等，周边环境简述周边建筑物、道路等情况。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行现场勘察，了解地下管线等障碍物的分布情况。
2、制定详细的施工方案，包括施工工艺流程、质量控制要点、安全措施等。
（二）材料准备1、根据设计要求，采购符合标准的管材，确保管材质量合格，具有良好的耐腐蚀性和抗压性能。
2、准备好所需的膨润土、化学泥浆等辅助材料。
（三）设备准备1、选用性能良好、适应施工条件的拉管设备，如水平定向钻机等。
2、对设备进行全面检查和调试，确保设备正常运行。
（四）现场准备1、清理施工现场，平整场地，修筑施工便道，确保施工车辆和设备通行顺畅。
2、设置临时排水设施，防止施工期间积水。
三、施工工艺流程（一）测量放线根据设计图纸，利用全站仪等测量仪器，准确放出管道的中心线和检查井的位置，并设置控制桩。
（二）工作坑开挖在管道的起点、终点和中间位置，开挖工作坑。
工作坑的尺寸应根据设备和施工要求确定，坑底应平整坚实。
（三）导向孔钻进1、将水平定向钻机安装在起点工作坑内，调整好钻机的位置和角度。
2、启动钻机，按照设计的钻进轨迹，通过导向仪控制钻头的方向和深度，进行导向孔钻进。
3、在钻进过程中，不断监测和调整钻进参数，确保导向孔的精度和质量。
（四）扩孔导向孔钻进完成后，根据管道直径和地质条件，选择合适的扩孔器进行扩孔。
扩孔过程中，应向孔内注入膨润土或化学泥浆，以起到护壁和润滑的作用。
（五）管道回拖1、将预制好的管道连接在扩孔器后端。
2、启动钻机，缓慢回拖管道，使管道沿着扩好的孔道铺设到位。
3、在回拖过程中，应密切关注拉力和扭矩的变化，确保施工安全。
（六）工作坑回填管道回拖完成后，及时对工作坑进行回填，恢复地面原状。
拉管施工 施工方案
拉管施工施工方案一、施工前准备工作在进行拉管施工前，需要进行一系列的准备工作，确保施工过程顺利进行。
以下是施工前的准备工作：1. 勘察与设计在施工前，需要对施工区域进行勘察与设计。
勘察工作包括地质勘察和管线勘察，以了解地质情况和现有管线的位置。
设计工作包括施工图纸的绘制和施工方案的制定。
2. 材料准备根据设计方案，准备好所需的拉管材料、接头和其他相关配件。
确保材料的质量和数量符合施工要求，并妥善存放。
对施工人员进行培训，使其了解施工方案和安全操作规程。
确保施工人员具备必要的技能和知识，能够完成施工任务。
4. 施工设备准备准备好所需的施工设备，包括拉管机、扩孔机、焊接机等。
检查设备的工作状态，确保其正常运行，并做好设备的维护和保养工作。
5. 安全防护措施在施工现场设置安全警示标志，保证施工现场的安全。
提供必要的安全防护用品，如安全帽、安全鞋、防护手套等。
培训施工人员有关安全操作规程，确保施工过程中不发生安全事故。
二、拉管施工步骤在完成施工前的准备工作后，可以按照以下步骤进行拉管施工：清理施工区域，清除垃圾和杂物，确保施工区域整洁。
2. 定位和标识拉管位置根据设计图纸确定拉管的位置，并在地面进行标识，以便后续施工操作。
3. 开挖沟槽使用挖掘机或手工工具进行沟槽开挖，按照设计要求控制沟槽的深度和宽度。
4. 安装拉管材料根据设计方案，将拉管材料进行预处理，如切割、打磨等。
然后将拉管材料逐段安装到沟槽中，保证拉管与地面平齐。
5. 连接拉管使用合适的接头将拉管进行连接，确保连接牢固，并做好密封处理。
6. 测试拉管在完成拉管连接后，进行拉管测试，以确保拉管的质量和密封性。
7. 补充土方将挖掘的土方填补回沟槽中，逐层进行夯实，保持地面平整。
8. 施工现场清理清理施工现场，清除施工过程中产生的垃圾和杂物，确保施工区域的整洁。
三、施工注意事项在进行拉管施工时，需要注意以下事项，以确保施工过程的安全和顺利：1.施工人员应穿着符合要求的个人防护装备，如安全帽、安全鞋、防护手套等。
