《供配电技术》试卷1
供配电技术复习题
《供配电技术》复习题1、选择题1.小接地电流系统所用电气设备的相对地绝缘水平应按( B )考虑。
A、相电压B、线电压C、过电压2.发生三相短路时，最大短路电流产生的条件是（ C )。
A、线路空载且电压过最大值瞬间B、线路满载且电压过最大值瞬间C、线路空载且电压过零值瞬间D、线路满载且电压过零值瞬间3.低压电网常采用380／220V三相四线制系统供电，主要考虑（C ）需要.A、接零保护B、照明和动力共用一个系统C、降低设备绝缘水平4.电力系统发生短路时，电路发生的变化是（ A ）。
A、电流增大而电压下降B、电压升高而电流减少C、阻抗增大而电压降低5.当有电流在接地点流入大地时，电流在接地点周围土壤中产生电压降，人在接地点周围，两脚之间出现的电压称为（ B ）。
A、接触电压B、跨步电压C、临界电压D、故障电压6.隔离开关最主要的作用是（ C )。
A、进行倒闸操作B、切断电气设备C、使检修设备和带电设备隔离7.变电所防护直击雷的措施是（C )。
防护电雷波的措施是(B）A 装设架空地线B 每线装阀型避雷器C 装设独立避雷针8.供电系统中,最常见的短路类型是（ C ）。
A、三相短路B、两相短路C、单相接地短路D、两相接地短路9.中断供电将造成人身伤亡者,其负荷类别为（ A )。
A、一级负荷B、二级负荷C、三级负荷10.企业进行负荷计算时，最常用的方法是（ B ）.A、二项系数法B、需用系数法C、查表法D、利用系数法11.在配电设计中，通常采用（B ）的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20minB、30minC、60minD、90min12.尖峰电流指单台或多台用电设备持续时间为（A ）左右的最大负荷电流。
A、1～2sB、5~6sC、15～20sD、30～40s13.不是电气主接线的基本要求（ D ）。
A、可靠性B、灵活性C、经济性D、紧凑性14.中断供电将造成人身伤亡，政治、经济上造成重大损失,重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是（ A ）。
供配电技术1(专科) 期末考试试题及参考答案
复习题简答题：1、电力负荷分级的依据是什么？各级电力负荷对供电有何要求？答：电力负荷根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同的负荷等级确定其对供电电源的要求。
一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不至同时受到损坏。
容量在200kW以上或有高压用电设备时，应采用两个高压电源或自备柴油发电机供电。
特别重要的负荷还必须增设应急电源；二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不至中断供电或中断供电能及时恢复，宜由两个回路供电；三级负荷对供电无特殊要求，采用单回路供电。
2、什么是负荷持续率？简述用电设备工作制的种类及各有哪些特征。
答：负荷持续率为一个周期内工作时间与工作周期的百分比，用来表征断续周期工作制的设备的工作特性。
用电设备的工作制：长期连续工作制，这类设备长期连续运行，负荷比较稳定，在工作时间内，电器载流导体能达到稳定的温升；短时工作制，这类设备的工作时间比较短，而停歇时间相对较长，在工作时间内，电器载流导体不会达到稳定的温升，断电后却能完全冷却；断续周期工作制，这类设备周期性地工作—停歇—工作，如此反复运行，可用负荷持续率来表征其工作特性。
3、常见的照明方式和照明种类有哪些？答：照明方式是指照明灯具按其布局方式或使用功能而构成的基本形式。
可分为一般照明、分区一般照明、局部照明和混合照明四种。
通常按照明功能将照明种类分为正常照明、应急照明、值班照明、警卫照明、障碍标志照明、装饰照明和景观照明七种。
4、电力系统中功率因数过低会造成哪些后果？怎样提高功率因数？答：电力系统中的输、配电线路及变压器和大部分的电能用户具有电感性质，从电源吸收无功功率，从而造成功率因数过低，会造成电能损耗和电压损耗，使变压器等设备使用效率相应降低。
补偿措施包括提高自然功率因数，包括正确选择变压器容量和台数、减少供电线路感抗和尽量采用同步电动机等；采用电力电容器进行补偿，可采用在变电所低压侧集中补偿的方式或对无功负荷较大的设备进行就地补偿。
工厂供配电技术考试试卷
工厂供配电技术考试试卷
一、选择题
1.下列哪种设备可以实现电气设备的主动保护？ A. 熔断器
B. 开关
C. 断路器
D. 隔离开关
2.工业场所对电气设备进行维护修理时，应遵守哪些安全规范？ A. 空载操作 B. 带电作业 C. 单人操作 D. 随意接线
3.在工厂供配电系统中，哪种元件用于转换电能以满足不同设备的电源要求？ A. 励磁设备 B. 变压器 C. 隔离开关 D. 故障指示灯
4.单相电路中，如何计算电压、电流和功率之间的关系？ A. U=IR B. P=UI C. P=U/R D. I=U/R
5.何种方法可用于确保电气设备的接地良好？ A. 接地线路接头清洁 B. 使用绝缘工具 C. 尽量避免接地 D. 跨开关操作
二、简答题
1.请简要介绍一下电力负载管理在工厂供配电系统中的重要性。
2.解释电动机起动时的电流冲击现象以及如何减少电流冲击。
三、计算题
1.一台电动机额定功率为10kW，额定电压为380V，如果电动
机的功率因数为0.8，求电动机的额定电流。
2.某工厂用于生产的设备总功率为50kW，电压为220V，计算
设备的总电流值。
以上为工厂供配电技术考试试卷内容，考生请认真答题，祝好运！。
供配电技术试题库
供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______ 时的有功功率。
A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空 1 分，共20 分）：1、工厂供电的基本要求是_______，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ 。
4、各种高低压开关属_______次设备。
5、跌落式熔断器属于_______熔断器。
6、防雷装臵所有接闪器都必须经过_______与________相连。
7、继电保护装臵的基本要求是：______、_______ 、________ 、可靠性。
8、_______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
三、名词解释（每题 6 分，共30 分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打〓）（每题 1 分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
（）2、有一台设备，在其以9 分钟一个周期的工作中，电动机只工作短短的30 秒，它是短时工作制。

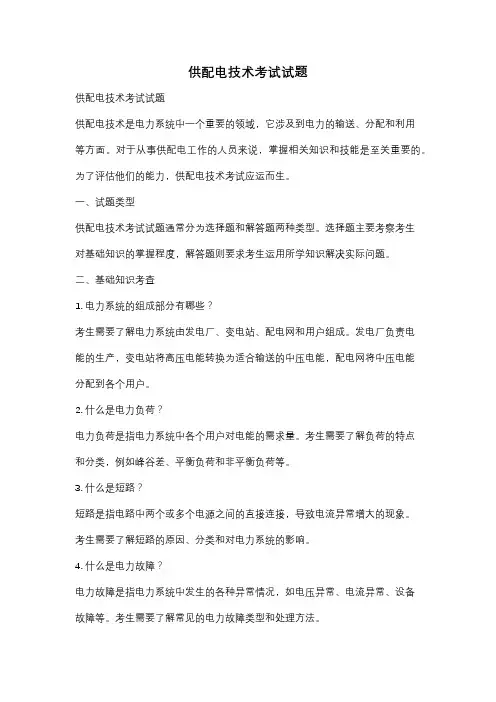

供配电技术考试试题
供配电技术考试试题供配电技术考试试题供配电技术是电力系统中一个重要的领域，它涉及到电力的输送、分配和利用等方面。
对于从事供配电工作的人员来说，掌握相关知识和技能是至关重要的。
为了评估他们的能力，供配电技术考试应运而生。
一、试题类型供配电技术考试试题通常分为选择题和解答题两种类型。
选择题主要考察考生对基础知识的掌握程度，解答题则要求考生运用所学知识解决实际问题。
二、基础知识考查1. 电力系统的组成部分有哪些？考生需要了解电力系统由发电厂、变电站、配电网和用户组成。
发电厂负责电能的生产，变电站将高压电能转换为适合输送的中压电能，配电网将中压电能分配到各个用户。
2. 什么是电力负荷？电力负荷是指电力系统中各个用户对电能的需求量。
考生需要了解负荷的特点和分类，例如峰谷差、平衡负荷和非平衡负荷等。
3. 什么是短路？短路是指电路中两个或多个电源之间的直接连接，导致电流异常增大的现象。
考生需要了解短路的原因、分类和对电力系统的影响。
4. 什么是电力故障？电力故障是指电力系统中发生的各种异常情况，如电压异常、电流异常、设备故障等。
考生需要了解常见的电力故障类型和处理方法。
三、实际问题解决1. 如何确定变电站的容量？考生需要考虑变电站所服务的用户负荷需求，以及未来的扩容计划。
通过对负荷预测和系统分析，可以确定变电站的容量。
2. 如何解决电力系统中的电压不稳定问题？考生可以从调整发电厂的出力、增加变电站的容量、优化配电网的设计等方面提出解决方案。
3. 如何提高电力系统的可靠性？考生可以从增加备用电源、改进设备维护和检修、提高自动化程度等方面提出提高电力系统可靠性的措施。
四、实践操作技能考查供配电技术考试还会涉及到实践操作技能的考查，例如对电力设备的安装、调试和维护等方面的要求。
总结供配电技术考试试题旨在评估考生对供配电技术的理解和应用能力。
通过考试，可以检验考生的专业知识和技能水平，为从事供配电工作的人员提供一个能力证明的机会。

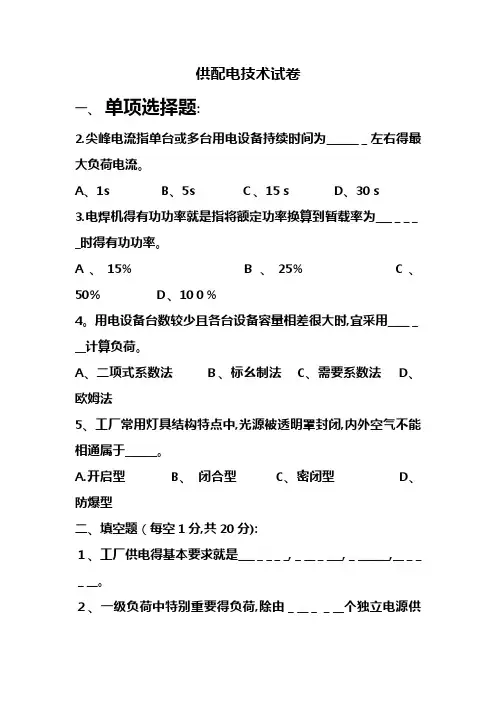

供配电技术试题库完整
4、什么叫过电压?
５、什么就是光通量、发光强度、照度与亮度？
四、判断题(正确打√，错误打×）(每题1分，共1０分)：
1、变电所与配电所得区别就是变电所有变换电压得功能.(）
2、有一台设备,在其以９分钟一个周期得工作中,电动机只工作短短得3０秒，它就是短时工作制. ( )
3、工厂供电系统运行就是得实际负荷并不等于所有用电设备额定功率之与。()
4、对于只接单台电动机或电焊机得支线,其尖峰电流不等于其起动电流。( )
5、在三相系统中,三相短路在中性点直接接地系统中发生得概率最高。(）
6、熔断器得文字符号就是FU，低压断路器得文字符号就是ＱK.(）
7、在选择中性线截面时,一般三相四线制线路____断路器适用于频繁操作、安全要求较高得场所。
9、在三相短路电流常用得计算方法中，＿___＿_适用于多个电压等级得供电系统。
10、在工厂电路中，一次电路与二次电路之间得联系,通常就是通过_____＿_与_＿_＿＿＿_完成得。
三、名词解释(每题６分,共30分）:
1、什么叫电力系统?
2、什么就是尖峰电流？
16、确定负荷中心可以用(直观得负荷指示图）来粗略得制定，也可以用类似于力学得重心得方法。
17、主电路图中得主要电气设备应采用(国家规定得图文符号)来表示。
18、单母线分段方式适用于（一、二级负荷)比重较大，供电可靠性要求较高得车间变电所.
19、连接计费用电度表得互感器准确度应为(０、５级）,且规定不与保护、测量等回路共用.
7、负荷曲线就是一种反应(电力负荷随时间变化情况)得曲线。
8、计算负荷就是按(发热条件)选择电气设备得假定负荷.
9、工厂供电系统对第一类负荷要求必需有（两个以上得独立电源供电)。
《 供配电技术》试卷及答案A
《供配电技术》期末试卷(A)一、填空题（每格1分，共20分）1、短路的形式：、、。
2、发电厂（发电站）：将自然界蕴藏的各种转换为的工厂。
3、工厂供电的基本要求：、、、。
4、一次电路：（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
5、高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下，切除短路故障。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分7、二次回路(即二次电路)：是指用来控制、指示、监测和保护运行的电路，亦称二次系统。
8、保护接地：为保障人身安全、防止间接触电而将设备的部分接地。
9、电网谐波的产生主要在于电力系统中存在。
10、白炽灯结构简单，价格低，使用方便，显色性，发光率，使用寿命，耐震性能。
二、单选题（每题2分，共30分）1、工厂低压三相电压一般选择（）。
A、380VB、220VC、660VD、100V2、按电力网的供电范围分为（）输电网。
A、近距离，远距离B、高，中，低C、水力，火力，核能D、区域，地方3、电能生产输送、分配及应用过程在（）进行。
A、不同时间B、同一时间C、同一瞬间D、以上都不对4、凡是架空进线，都需要安装（）以防雷电侵入。
A、熔断器B、避雷器C、隔离开关D、断路器5、中性点经消弧线圈接地系统称为（）。
A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统6、继电保护装置适用于（）。
A、可靠性要求高的低压供电系统B、可靠性要求高的高压供电系统- 1 -C、可靠性要求不高的低压供电系统D、可靠性要求不高的高压供电系统7、变压器二次额定电压是（）。
A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压，二次有额定负载的电压D 一次有额定电压，二次空载时的电压8、短路保护的操作电源可取自（）。
A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（）。
供配电技术试题库完整
供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要_______，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
3、电能质量的基本指标是_______和_______，我用的工业频率是_______ HZ。
4、各种高低压开关属_______次设备。
5、跌落式熔断器属于_______熔断器。
6、防雷装置所有接闪器都必须经过_______与________相连。
7、继电保护装置的基本要：______、_______ 、________ 、可靠性。
8、_______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
（）2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
级专业《供配电技术》期末试卷（A 卷）班级姓名学号
一、判断题（正确的打√，错误的打×；每题1分，共10分）
1、为识别相序，三相交流系统中裸导线的涂色A相涂成黄色。
( )
2、经济电流密度就是线路年运行费用最小时所对应的电流密度。
( )
3、定时限的动作时限先是按10倍动作电流整定，实际的动作时间则与短路电流呈反比关系变化，短路电流越大，动作时间越短。
( )
4、当供电系统发生故障时，离故障点最近的保护装置后动作。
( )
5、事故信号表示供电系统运行中，若发生了某种异常情况，但不要求系统中断运行，只要求给出示警信号。
（）
6、自然接地体：兼作接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢筋混凝土基础等。
（）
7、电气设备保护接地的作用主要是保护设备的安全。
（）
8、避雷器和避雷针的保护原理相同。
（）
9、需要系数法适用于计算设备台数不多，而且各台设备容量相差较大的车间干线和配电箱的计算负荷。
( )
10、短路保护的交流操作电源一般可以取自电流互感器。
( )
二、选择题（本题共10小题，每题2分，共20分）
1、在配电设计中，通常采用的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20min
B、30min
C、60min
D、90min
2、尖峰电流指单台或多台用电设备持续时间为左右的最大负荷电流。
A、1～2s
B、5～6s
C、15～20s
D、30～40s
3、不是电气主接线的基本要求。
A、可靠性
B、灵活性
C、经济性
D、紧凑性
时，我们常将工厂用电设备按工作情况分为。
4、在求计算负荷P
30
A、金属加工机床类，通风机类，电阻炉类
B、电焊机类，通风机类，电阻炉类
C、连续运行工作制，短时工作制，断续周期工作制
D、以上都不对
5、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是。
A、一级负荷
B、二级负荷
C、三级负荷
D、四级负荷
6、按电力网的供电范围可分为输电网。
A、近距离、远距离
B、高、中、低
C、水力、火力、核能
D、区域、地方
7、电流互感器的二次侧额定电流为，使用时要注意二次侧不能。
A、50A ，短路
B、5A，开路
C、5A ，短路
D、50A，开路
8、合理选择导线和电缆截面在技术上和经济上都是必要的，导线截面选择过大则会出现。
A、运行时会产生过大的电压损耗和电能损耗。
B、难以保证供电质量和增加运行费用。
C、可能会出现接头温度过高而引起事故。
D、有色金属的消耗量增加，初始投资显著增加。
9、高压电力线路接线方式中，变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电，沿线不支接其他负荷的接线方式可分为直接连接树干式、链型树干式和低压式的接线方式是。
A、放射式接线
B、树干式接线
C、环状式接线
D、开环式接线
10、定时限过流保护动作值是按躲过线路电流整定的。
A、最大负荷
B、三相短路
C、两相短路电流
D、未端三相短路最小短路电流
三、填空题（每个空格1分，共15分）
1、在线路故障点附近行走，两脚之间出现的电位差称为。
2、经济电流密度：线路年运行费用接近于最小，而有适当考虑有色金属节约的 。
3、事故照明必须由 供电。
4、对敷设在潮湿、有腐蚀性物质的场所的线路和设备，要作定期的绝缘检查，绝缘电阻一般不低于 M Ω。
5、电力电缆的基本结构： 、 、 。
6、电流互感器在工作时，其二次侧不得 路。
7、核对相位最常用的方法为 和 。
8、线路停电检修时，在检修的设备和线路上，应装设 。
9、线路过电流保护按动作时限特性分 和 。
10、隔离开关应注意的操作顺序： 先拉线路侧隔离开关、 先合母线侧隔离开关。
四、问答题：(本大题共4题，每小题5分，计20分)。
1、衡量供电质量的主要指标有哪些？
2、二项式法比较适于什么场合来计算负荷？
3、电压互感器使用的主要注意事项有哪些？
4、什么是一次电路？
5、工厂用电设备按其工作制分哪几类?
6、开关触头间产生电弧的根本原因是什么?
五、计算题：(共小题，计15分，要求有求解步骤)。
某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW 1台，4Kw 2台，2.2Kw 7台），通风机2台共 2.4kW （K d =0.8，75.0tan ,8.0cos ==ϕϕ）（取K d =0.2，73.1tan ,5.0cos ==ϕϕ），电阻炉1台2kW （K d =0.7，0tan ,1cos ==ϕϕ）。
试用需要系数法确定此线路上的计算负荷。
（取K ∑p =0.9，K ∑q =0.9）
六、应用题：(本大题共1题，共10分)。
结合实际谈谈对保护装置的要求有哪些？。
