高层建筑结构设计复习资料
高层建筑结构设计复习总结
高层建筑结构设计复习总结一、1.高层建筑：将10层及10层以上或高度超过28m 的混凝土结构为高层民用建筑；高层建筑结构是高层建筑中的主要承重骨架。
2.高层建筑优点：占地面积小，节约建筑用地；缩短城市道路和各种管线，节约基础设施费用；改造城市面貌。
3.高层建筑结构功能:安全性、实用、耐久、稳定4.高层建筑结构中:轴力和结构高度成线性关系；弯矩和结构高度成二次方关系；位移和结构高度成四次方关系。
4.高层建筑结构形式：a 按材料分：砌体结构、钢筋砼、钢结构、钢和钢筋砼材料混合结构b.按结构体系：框架结构、剪力墙结构、框架-剪力墙结构、筒体结构（框筒结构、筒中筒、多筒、成束筒）、悬挂结构及巨型框架结构5.(1)砌体结构：造价低；强度低，特别是抗拉、抗剪强度低、延性差；抗震性不好(2).钢筋砼结构：优（强度高，能组成多种结构体系，抗震性能较好，跟钢结构相比刚度大，造价低，材料来源丰富，耐火性好）缺（自重大，结构截面尺寸大，建筑面积小，造价增加施工周期较长）(3)钢结构：优（较理想材料，强度高，自重轻，延性好，抗震性能好，施工速度快，易于加工，施工方便）缺（造价高，耐火性差，维护费用高）6.（1）框架结构体系：优（建筑平面布置灵活，可形成大空间，立面也可变化；延性好；造价低。
）缺（侧向刚度小；水平位移大，一般不超过60米；在高烈度地区，高度严格控制；非结构构件破坏严重，维护费用高；缺少二道防线）设计要点：a 根据使用要求，建筑要求来布置框架层高；b梁柱节点必须刚接；c梁的跨度受梁、断面尺寸限制d柱断面尺寸根据轴力大小确定，在震区有轴压比限制（2）剪力墙结构体系：利用钢筋砼墙体组成的承受全部竖向和水平作用的。
优(整体性好；侧移刚度大；变形小；非结构构件损坏小；结构次生内力P-Δ效应不显著；弹塑性稳定问题不突出；承载力易满足要求；抗震性能好；具有多道防线)缺（剪力墙间距较小；平面布置不灵活；大房间受到限制；自重大；刚度大，周期短）（3）框架-剪力墙结构体系：在框架结构中布置一定数量的剪力墙组成由框架和剪力墙共同承受竖向和水瓶座用的高层建筑结构。

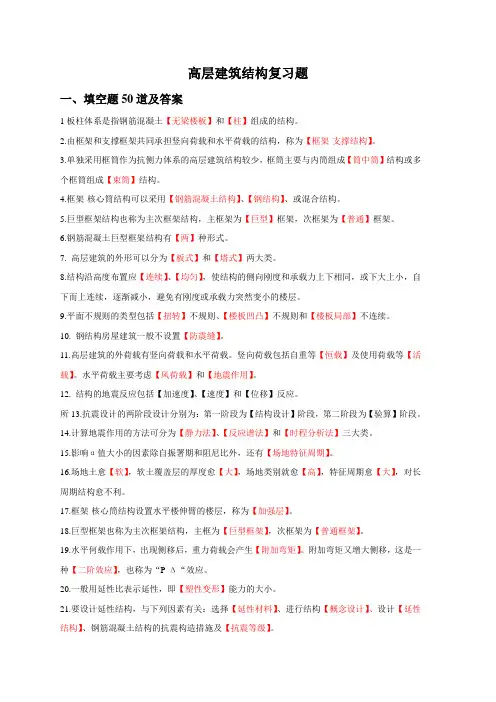

高层建筑结构设计复习题
高层建筑结构复习题一、填空题50道及答案1板柱体系是指钢筋混凝土【无梁楼板】和【柱】组成的结构。
2.由框架和支撑框架共同承担竖向荷载和水平荷载的结构，称为【框架-支撑结构】。
3.单独采用框筒作为抗侧力体系的高层建筑结构较少，框筒主要与内筒组成【筒中筒】结构或多个框筒组成【束筒】结构。
4.框架-核心筒结构可以采用【钢筋混凝土结构】、【钢结构】、或混合结构。
5.巨型框架结构也称为主次框架结构，主框架为【巨型】框架，次框架为【普通】框架。
6.钢筋混凝土巨型框架结构有【两】种形式。
7. 高层建筑的外形可以分为【板式】和【塔式】两大类。
8.结构沿高度布置应【连续】、【均匀】，使结构的侧向刚度和承载力上下相同，或下大上小，自下而上连续，逐渐减小，避免有刚度或承载力突然变小的楼层。
9.平面不规则的类型包括【扭转】不规则、【楼板凹凸】不规则和【楼板局部】不连续。
10. 钢结构房屋建筑一般不设置【防震缝】。
11.高层建筑的外荷载有竖向荷载和水平荷载。
竖向荷载包括自重等【恒载】及使用荷载等【活载】。
水平荷载主要考虑【风荷载】和【地震作用】。
12. 结构的地震反应包括【加速度】、【速度】和【位移】反应。
所13.抗震设计的两阶段设计分别为：第一阶段为【结构设计】阶段，第二阶段为【验算】阶段。
14.计算地震作用的方法可分为【静力法】、【反应谱法】和【时程分析法】三大类。
15.影响α值大小的因素除自振署期和阻尼比外，还有【场地特征周期】。
16.场地土愈【软】，软土覆盖层的厚度愈【大】，场地类别就愈【高】，特征周期愈【大】，对长周期结构愈不利。
17.框架-核心筒结构设置水平楼伸臂的楼层，称为【加强层】。
18.巨型框架也称为主次框架结构，主框为【巨型框架】，次框架为【普通框架】。
19.水平何载作用下，出现侧移后，重力荷载会产生【附加弯矩】。
附加弯矩又增大侧移，这是一种【二阶效应】，也称为“P-Δ“效应。
20.一般用延性比表示延性，即【塑性变形】能力的大小。
(完整版)高层建筑结构设计复习
2.1钢筋混凝土房屋建筑和钢结构房屋建筑各有哪些抗侧力结构体系?每种结构体系举1~2 个工程实例回答。
答：钢筋混凝土房屋建筑的抗侧力结构体系有：框架结构(如主体18层、局部22层的北京长城饭店)；框架剪力墙结构（如26层的上海宾馆）；剪力墙结构（包括全部落地剪力墙和部分框支剪力墙）；筒体结构(如芝加哥Dewitt-Chestnut公寓大厦（框筒），芝加哥John Hancock 大厦（桁架筒），北京中国国际贸易大厦（筒中筒）)；框架核心筒结构（如广州中信大厦）；板柱-剪力墙结构。
钢结构房屋建筑的抗侧力体系有：框架结构（如北京的长富宫）；框架-支撑（抗震墙板）结构（如京广中心主楼）；筒体结构（芝加哥西尔斯大厦（束筒））；巨型结构（如香港中银大厦）。
2.2 框架结构、剪力墙结构和框架剪力墙结构在侧向力作用下的水平位移曲线各有什么特点？答：(1)框架结构在侧向力作用下，其侧移由两部分组成：梁和柱的弯曲变形产生的侧移，侧移曲线呈剪切型，自下而上层间位移减小；柱的轴向变形产生的侧移，侧移曲线为弯曲型，自下而上层间位移增大。
第一部分是主要的，所以框架在侧向力作用下的水平位移曲线以剪切型为主。
(2)剪力墙结构在侧向力作用下，其水平位移曲线呈弯曲型，即层间位移由下至上逐渐增大。
(3)框架-剪力墙在侧向力作用下，其水平位移曲线呈弯剪型, 层间位移上下趋于均匀。
2.3框架结构和框筒结构的结构构件平面布置有什么区别?答：(1)框架结构是平面结构，主要由与水平力方向平行的框架抵抗层剪力及倾覆力矩，必须在两个正交的主轴方向设置框架，以抵抗各个方向的侧向力。
抗震设计的框架结构不宜采用单跨框架。
框筒结构是由密柱深梁组成的空间结构，沿四周布置的框架都参与抵抗水平力，框筒结构的四榀框架位于建筑物的周边，形成抗侧、抗扭刚度及承载力都很大的外筒。
2.5中心支撑钢框架和偏心支撑钢框架的支撑斜杆是如何布置的？偏心支撑钢框架有哪些类型？为什么偏心支撑钢框架的抗震性能比中心支撑框架好？答：中心支撑框架的支撑斜杆的轴线交汇于框架梁柱轴线的交点。
高层结构设计考试复习资料
一、名词解释1、风荷载体型系数：风荷载体型系数是指风作用在建筑物表面所引起的压力（吸力）与原始风速算得的理论风压的比值。
2、剪力墙的整体工作系数α：剪力墙因洞口尺寸不同而形成不同宽度的连梁和墙肢，其整体性能取决于连梁与墙肢的相对刚度，用剪力墙整体工作系数来表示。
3、高层建筑结构：10层及10层以上或房屋高度超过28m的混凝土结构民用建筑物为高层建筑。
4、剪力墙的等效刚度：剪力墙在某一水平荷载作用下的顶点位移为u，而某一竖向悬臂受弯构件在相同的水平荷载作用下也有相同的水平位移u，则可认为剪力墙与竖向悬臂受弯构件具有相同的刚度，故可用竖向悬臂受弯构件的刚度作为剪力墙的等效刚度。
5、框架柱的侧向刚度D：使框架柱两端产生单位相对侧移所需施加的水平剪力6、总框架的剪切刚度Cf：使总框架在楼层间产生单位剪切变形（φ=1）所需施加的水平剪力二、简答1、高层建筑与多层建筑相比有哪些的设计特点？答：1、水平荷载成为设计的决定性因素2、侧移成为设计的控制指标3、轴向变形的影响在设计中不容忽视4、延性成为结构设计的重要指标5、结构材料用量显著增加2、高层建筑结构抗侧力结构体系有哪些？在水平荷载作用下，它们的变形各有什么特点？答：框架、剪力墙、框剪、筒体在水平荷载作用下，框架的侧向变形属于整体剪切变型；在水平荷载作用下，剪力墙则是下端固定、上端自由的悬臂柱，剪力墙的侧向变形属于弯曲型；框架剪力墙的侧向变形属于弯剪型。
3、高层建筑结构有何受力特点？答：高层建筑受到较大的侧向力，在建筑结构底部竖向力也很大。
在高层建筑中，可以认为柱的轴向力与层数为线性关系，水平力近似为倒三角形分布，在水平作用下，结构底部弯矩与高度平方成正比，顶点侧移与高度四次方成正比。
上述弯矩和侧移值，往往成控制因素。
另外，高层建筑各构件受力复杂，对截面承载力和配筋要求较高。
4、变形缝类型有哪些？为什么要设计变形缝？答：变形缝的分类：沉降缝、伸缩缝和防震缝。

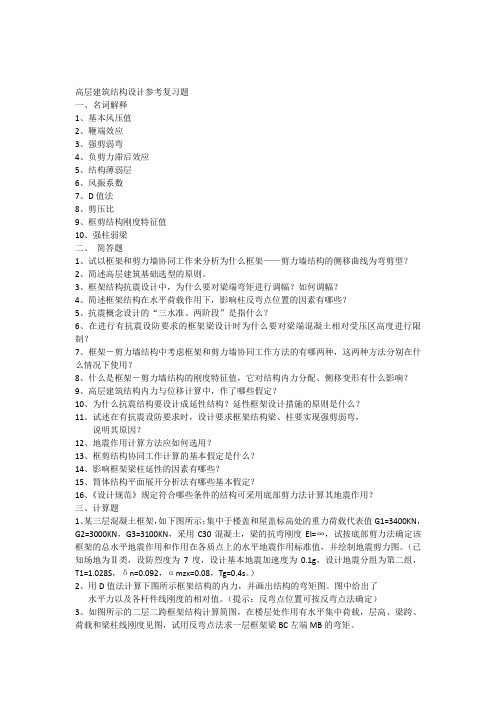

高层建筑结构设计参考复习题
高层建筑结构设计参考复习题一、名词解释1、基本风压值2、鞭端效应3、强剪弱弯4、负剪力滞后效应5、结构薄弱层6、风振系数7、D值法8、剪压比9、框剪结构刚度特征值10、强柱弱梁二、简答题1、试以框架和剪力墙协同工作来分析为什么框架——剪力墙结构的侧移曲线为弯剪型？2、简述高层建筑基础选型的原则。
3、框架结构抗震设计中，为什么要对梁端弯矩进行调幅？如何调幅？4、简述框架结构在水平荷载作用下，影响柱反弯点位置的因素有哪些？5、抗震概念设计的“三水准、两阶段”是指什么？6、在进行有抗震设防要求的框架梁设计时为什么要对梁端混凝土相对受压区高度进行限制？7、框架－剪力墙结构中考虑框架和剪力墙协同工作方法的有哪两种，这两种方法分别在什么情况下使用？8、什么是框架－剪力墙结构的刚度特征值，它对结构内力分配、侧移变形有什么影响？9、高层建筑结构内力与位移计算中，作了哪些假定？10、为什么抗震结构要设计成延性结构？延性框架设计措施的原则是什么？11、试述在有抗震设防要求时，设计要求框架结构梁、柱要实现强剪弱弯，说明其原因？12、地震作用计算方法应如何选用？13、框剪结构协同工作计算的基本假定是什么？14、影响框架梁柱延性的因素有哪些？15、筒体结构平面展开分析法有哪些基本假定？16、《设计规范》规定符合哪些条件的结构可采用底部剪力法计算其地震作用？三、计算题1、某三层混凝土框架，如下图所示；集中于楼盖和屋盖标高处的重力荷载代表值G1=3400KN，G2=3000KN，G3=3100KN，采用C30混凝土，梁的抗弯刚度EI=∞，试按底部剪力法确定该框架的总水平地震作用和作用在各质点上的水平地震作用标准值，并绘制地震剪力图。
（已知场地为Ⅱ类，设防烈度为7度，设计基本地震加速度为0.1g，设计地震分组为第二组，T1=1.028S，δn=0.092，αmzx=0.08，Tg=0.4s。
）2、用D值法计算下图所示框架结构的内力，并画出结构的弯矩图。
自考高层建筑结构设计复习试题及答案11
／m2；剪力墙、筒体结构体系为14～16kN
考虑活荷载的不
利布置。如果活荷载较大，可按满载布
置荷载所得的框架梁跨中弯矩乘以
1.1～1.2的系数加以放大，以考虑活荷
载不利分布所产生的影响。
4．抗震设计时高层建筑按其使用功能
的重要性可分为甲类建筑、乙类建筑、
2度且．可高在宽初进比步行满选框足为架于h结bhb构/(设b1b/计10时4~，。1梁/ 1截8)面lb 高，
3．采用分层法计算竖向荷载下框架内 力的两个基本假定是指在竖向荷载下， 框架的侧移不计；每层梁上的荷载对其 他层梁的影响不计。 第五章 剪力墙结构 1．剪力墙结构体系承受房屋的水平荷 载和竖向荷载。 2．剪力墙结构的混凝土强度等级不应 低于C20，以短肢剪力墙为主的结构， 其混凝土强度等级不应低于C25。 3．剪力墙根据有无洞口，洞口大小和 位置以及形状等，可分为整截面墙，整 体小开口墙，联肢墙，和壁式框架四类。 4．孔洞面积／墙面面积≤0.16，且孔 洞净距及孔洞边至墙边距离大于孔洞
b．相邻建筑物的基础类型
c．建筑物的荷载
d．施工条件
3．基础的埋置深度一般是指：[ C ]
a．自标高±0.00处到基础底面的距离
比。是影响重力 P 效应的主要
参数。 10. 抗推刚度（D）：是使柱子产生单位
水平位移所施加的水平力。 11. 结构刚度中心：各抗侧力结构刚度
的中心。 12. 主轴：抗侧力结构在平面内为斜向
布置时，设层间剪力通过刚度中心 作用于某个方向，若结构产生的层 间位移与层间剪力作用的方向一 致，则这个方向称为主轴方向。 13. 剪切变形：下部层间变形（侧移） 大，上部层间变形小，是由梁柱弯 曲变形产生的。框架结构的变形特 征是呈剪切型的。 14. 剪力滞后：在水平力作用下，框筒 结构中除腹板框架抵抗倾复力矩 外，翼缘框架主要是通过承受轴力 抵抗倾复力矩，同时梁柱都有在翼 缘框架平面内的弯矩和剪力。由于 翼缘框架中横梁的弯曲和剪切变 形，使翼缘框架中各柱轴力向中心 逐渐递减，这种现象称为剪力滞后。 15. 延性结构：在中等地震作用下，允 许结构某些部位进入屈服状态，形 成塑性铰，这时结构进入弹塑性状 态。在这个阶段结构刚度降低，地 震惯性力不会很大，但结构变形加 大，结构是通过塑性变形来耗散地 震能量的。具有上述性能的结构， 称为延性结构。 16. 弯矩二次分配法：就是将各节点的
高层建筑结构复习题
高层建筑结构复习题一、高层建筑结构的受力特点高层建筑由于其高度较大，所受到的荷载和作用也更为复杂。
首先，自重是不可忽视的因素，随着楼层的增加，建筑的自重也会显著增大。
其次，风荷载对高层建筑的影响十分显著。
在高处，风速往往较大，风对建筑表面产生的压力和吸力会影响结构的稳定性和安全性。
地震作用也是高层建筑设计中必须重点考虑的因素。
地震时产生的水平地震力会对建筑结构造成较大的破坏，尤其是在高烈度地震区。
此外，温度变化会导致结构构件的热胀冷缩，从而产生内力。
不均匀沉降也可能使结构产生附加应力。
二、高层建筑结构体系1、框架结构框架结构由梁和柱组成，具有布置灵活、便于分隔空间等优点。
但其侧向刚度较小，在水平荷载作用下变形较大，适用于层数较少的高层建筑。
2、剪力墙结构剪力墙是一种主要承受水平荷载的墙体，其侧向刚度大，能有效地抵抗水平荷载。
但剪力墙结构的空间布置不够灵活。
3、框架剪力墙结构框架剪力墙结构结合了框架结构和剪力墙结构的优点，既能提供较大的空间灵活性，又能保证结构的侧向刚度。
4、筒体结构包括框筒结构、筒中筒结构和束筒结构等。
筒体结构具有很好的抗侧力性能，适用于超高层建筑。
三、高层建筑结构的设计要点1、抗震设计根据建筑所在地区的地震烈度，确定合理的抗震设防标准。
通过计算和构造措施，保证结构在地震作用下具有足够的承载能力和变形能力。
2、风荷载计算准确计算风荷载的大小和分布，选择合适的风荷载体型系数。
3、结构选型综合考虑建筑的功能要求、高度、地质条件等因素，选择合适的结构体系。
4、基础设计根据上部结构的荷载和地质条件，设计可靠的基础形式，如筏板基础、桩基础等。
5、结构分析运用有限元等方法进行结构的内力和变形分析，确保结构的安全性和经济性。
四、高层建筑结构的材料1、钢材具有强度高、韧性好的特点，适用于大跨度和高层的结构。
2、混凝土抗压强度高，价格相对较低，但自重较大。
3、组合结构如钢混凝土组合结构，能充分发挥钢材和混凝土各自的优点。
高层建筑主要考点复习
高层建筑主要考点复习我国高规：10 层及 10 层以上或房屋高度大于 28m 的住宅建筑以及房屋高度大于 24m的其它高层民用建筑。
1、结构设计一般分三阶段：方案阶段；扩初阶段；施工图阶段。
2、方案设计：选择结构体系、体型控制（如平面与竖向的规则性、高宽比）等。
一般由总工程师、主任工程师或有经验的工程师凭经验综合判断，并辅以简单的概念计算。
3、扩初设计内容：结构构件（梁、板、柱、墙）截面的选择和优化。
4、施工图设计：给出配筋、尺寸、节点做法等，满足施工要求。
5、高层结构体系：框架、剪力墙，框架---剪力墙，筒体结构 (框筒、筒中筒、束筒)等 6、框架结构体系定义：采用梁、柱通过节点组成的体系作为建筑竖向承重结构，并同时承受水平荷载的结构体系。
受力特征：水平力下，框架侧移有两部分组成：1/ 3（１）、梁柱弯曲变形。
框架层间剪力是其上部水平荷载的合力，所以下大上小，导致下部层间变形大，上部小；侧移曲线表现为剪切型。
（２）、柱的轴向变形也使框架结构产生侧移，由倾覆力矩使柱产生的拉伸和压缩变形所致，为弯曲型，上部层间变形大。
在总位移中第一部分侧移是主要的，合成后结构仍呈剪切变形特征。
优点：建筑布置灵活，可做成需大空间的会议室、餐厅、办公室、车间等，又可用隔墙做成小房间。
缺点：1、梁柱尺寸不能太大，否则影响使用面积；目前采用的异型柱，L、十、T 形，厚度与墙一致，增加使用面积2、侧向刚度小，地震作用下水平位移大，只适用于多层和高度不大的高层，一般60m，抗震设防烈度高的地区更小。
因此地震区高层应采用既减轻重量，又能经受较大变形的隔墙材料和构造做法。
7、剪力墙结构体系定义：利用建筑物墙体作为竖向承重和抵抗水平力的结构。
受力特征：在水平荷载作用下，剪力墙结构以弯曲变形为主，侧移曲线表现为弯曲型，就象悬臂梁一样，层间位移自下而上逐渐增大。
这种增大的原因是墙体纵向轴线由基础处的竖直状态向上发生倾斜，其转角的不断累加造成的，高剪力墙的剪切变形相对于弯曲变形要小得多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、高层建筑的定义:10层及10层以上的住宅和约24m以上高度的其他建筑为高层建筑。
(也可以把40层或超过100m的建筑单列出来称为超高层建筑,而把9层以下或高度不超过24m 的建筑称为中高层建筑(7~9层)、多层建筑(4~6)或低层建筑(小于等于3层))2、高层建筑结构的功能:在规定的设计基准期内,在承受其上的各种荷载和作用下,完成预期的承载力、正常使用、耐久性以及突发事件中的整体稳定功能。
3、建筑物高度和荷载效应的关系:随高度增大,轴力与高度成线性关系,弯矩与高度成二次方关系,而位移与高度成四次方关系。
由此可见,高层建筑结构设计中,除了要保证结构有足够的承载力之外,更要使结构有较大的刚度以抵抗结构过大的侧向变形。
4、高层建筑结构的形式按功能材料分:钢筋混凝土结构、刚结构以及采用钢和钢筋混凝土材料的混合结构形式。
5、高层建筑结构的形式按结构体系分:框架结构、剪力墙结构、框架—剪力墙结构、悬挂结构及巨型框架结构等)6、为什么计算高层建筑结构在竖向荷载作用下的内力时,一般不考虑楼面及屋面竖向活荷载的不利位置?1、在高层建筑中各种活荷载占总竖向荷载的比例较小,对结构内力产生的影响很小。
2、高层建筑结构是个复杂的空间结构体系,层数与跨数多,不利分布的情况复杂多样,计算工作量极大且计算费用上不经济。
(但是当楼面活荷载大于4kN/m2 时,各截面内力计算时仍必须考虑活荷载的布置,按不利荷载计算结构在竖向荷载作用下的内力。
7、风荷载标准值与哪些因素有关?ωk=βzμsμzω0(其中ωk——风荷载标准值;βz——z 高度上的风振系数;μz——z高度处的风压高度变化系数;μs——风荷载体型系数;ω0——基本风压)8、哪些系数与地面粗糙程度有关?风压高度变化系数μz9、地面粗糙分为四类:A类指临近海面和海岛、海岸、湖岸及沙漠地区;B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;C类指有密集建筑群的城市市区;D类指有密集建筑群且房屋较高的城市市区。
10、为达到三水准抗震设计目标,应采用两阶段抗震设计方法。
第一阶段设计:是针对所有进行抗震设计的高层建筑。
除了爱确定结构方案和进行结构布置是考虑抗震要求外,还应按照小震作用进行抗震计算和保证结构延性的抗震结构设计,以达到小震不坏,中震可修,大震不倒。
第二阶段设计:主要针对甲级建筑和特别不规则的结构。
用大震作用进行结构易损部位的塑性变形验算。
11、高层建筑应根据其功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。
甲类:属于重大建筑工程和地震时可能发生严重次生灾害的建筑。
甲类建筑地震作用应按高于本地区抗震设防烈度计算,其只应按批准的地震安全性评价结果确定。
乙类:属于地震时使用功能不能中断或需要尽快恢复的建筑。
乙类建筑地震作用应按本地区抗震设防烈度计算。
丙类:应属于出甲乙丙类以外的一般建筑。
丙类建筑地震作用应按本地区抗震设防烈度计算。
丁类:应属于抗震次要建筑。
丁类建筑地震作用一般情况下仍应按本地区抗震设防烈度计算。
12、什么情况下采用时程分析法?1、甲类高层建筑结构2、(建筑高度大于100m,8度Ⅰ、7度Ⅱ类场地;建筑高度大于80m,8度Ⅲ、Ⅳ类场地;建筑高度大于60m,9度)的乙类、丙类高层建筑结构。
3、结构竖向布置特别不规则的高层建筑结构4、带转换层、带加强层、错层、连体、多塔楼等复杂高层建筑结构5、质量沿竖向分布特别不均匀的高层建筑结构13、计算8、9度罕遇地震作用时,特征周期应增加0.05s。
14、什么时候要计算竖向地震作用?高层建筑9度抗震设计和8度、9度抗震设计的大跨度、长悬臂结构。
(对于长悬臂构件、大跨度结构以及结构上部楼层外挑部分考虑竖向地震作用时,竖向地震作用的标准值在8度和9度设防时,可分别取该结构或构件承受的重力荷载代表值的10%和20%)15、高层建筑结构布置的规则中有:高层建筑不应采用严重不规则的结构体系;宜采用规则结构规则,结构平面布置均匀、对称,并具有较好的抗扭刚度。
16、高层建筑结构体系高度限制:1、框架结构体系最大不宜超过60m,在9度抗震设防时不宜超过25m。
2、剪力墙结构体系最大高度不宜超过140m,在9度抗震设防时不宜超过60m。
3、框支剪墙结构体系最大高度不宜超过130m,在9度抗震设防时不宜超过50m。
4、框架—剪力墙结构体系最大高度不宜超过130m,在9度抗震设防时不宜超过50m。
17、结构延性的定义:保证结构承载力条件下的结构变形性能,反映了结构吸收地震能量后的变形能力。
(高层建筑钢筋混凝土结构的延性一般要求4—8,为此结构构件要具有足够大的截面尺寸,满足轴压比、梁和墙的剪压比限制,并且截面配筋率要适宜。
)18、对于框架结构,梁柱节点是保证框架有效地抗御地震作用的关键部件,因此框架结构设计应使节点基本不破坏,梁比柱的屈服易早发生,同一层中各柱两端的屈服历程越长越好,地层柱底的塑性铰宜晚形成,应使梁、柱端的塑性铰出现得可能分散,充分发挥整体结构的抗震能力。
为了保证结构在地震作用下具有足够的延性和承载力,应按照“强柱弱梁”、“强.........剪弱弯”、“强节点弱构件”.............的原则进行设计。
19、基本假定:1、弹性变形假定:高层建筑结构的内力与位移采用弹性方法计算。
考虑到实际结构中,某些构件体现了较为明显的弹塑性性质,因此,在截面设计时需充分考虑材料的这种性质,对框架梁及连梁等构件可考虑局部塑形变形引起的内力重分布。
2、刚性楼板假定:高层建筑结构空间体能整体协同工作的原因是由于各抗侧力结构之间通过楼板联系,进行高层建筑内力与位移计算时,假定联系各抗侧力结构的楼板在其自身平面内有无限大的刚度,而在其平面外的刚度很小,可忽略不计。
3、平面抗侧力假定:任何一片抗侧力结构在其平面外的刚度可忽略不计,它只承受在其平面内的侧向力。
20、荷载效应及地震作用组合效应:1、无地震作用效应组合时,荷载效应组合的设计值: S d=γG S Gk+γLΨQγQ S Qk+ΨWγW S Wk(S d——荷载效应组合的设计值;γG——永久荷载分项系数;γL——考虑结构设计使用年限的荷载调整系数,设计使用年限为50年时取1.0,设计使用年限为100年取1.1;γQ——楼面活荷载分项系数;γW——风荷载的分项系数;S Qk——永久荷载效应标准值;S Qk——楼面活荷载效应标准值;S Wk——风荷载效应标准值;ΨQ、ΨW——楼面活荷载组合值系数和风荷载组合值系数。
当可变荷载效应起控制作用时应分别取1.0和0.6。
(无地震作用效应组合时,ΨW取0.6.有地震作用效应组合时,ΨW取0.2。
21、什么情况下考虑风荷载?1、60m以上的高层建筑2、水平长悬臂结构7度、8度、9度抗震设计3、长悬臂结构和大跨度结构,7度、8度、9度抗震设计考虑。
22、考虑到二阶效应分析的复杂性,可只考虑结构的刚度与重力荷载之比对二阶效应的影响。
23、高层建筑层数多、高度大,为保证在正常使用条件中,主体结构基本处于弹性受力状态,控制裂缝的开展及控制其宽度在规范允许范围内,以及保证填充墙、隔墙及幕墙等非结构构件的完好,要求高层建筑结构必须具有足够的刚度,切须对结构楼层层间最大位移与层高之比进行限值。
24、按弹性方法计算的楼层层间最大位移与层高之比Δu/h应满足:1、高度不大于150m的高层建筑,其楼层层间最大位移与层高之比Δu/h不宜大于一下限值,框架类型:1/550,框架—剪力墙、框架—核心筒、板柱—剪力墙:1/800,筒中筒、剪力墙:1/1000,除框架结构外的转换层:1/1000。
2、高度不小于250m的高层建筑,其楼层层间最大位移与层高之比Δu/h不宜大于1/500;3、高度在150—250m之间的高层建筑,其楼层层间最大位移与层高之比Δu/h的限制按以上第一条和第二条的限制线性插入取用。
25、抗震等级的划分(详见P48)26、在实际建筑结构体系中,框架—剪力墙体系由延性框架和剪力墙两个系统组成,剪力墙为第一道防线,框架为第二道防线;框架—简体体系由延性框架和筒体组成,筒体为第一道防线,框架为第二道防线;筒中筒体系由内实腹筒组成,内实腹筒为第一道防线,外空腹筒为第二道防线;在交叉支撑及耗能器的结构中,交叉耗能支撑和耗能阻尼器为第一道防线,结构本身为第二道防线。
27、延性:是结构屈服后变形能力大小的一种性质,是结构吸收能量能力的一种体现,常用延性系数来表示,μ=Δu/Δy。
(μ——延性系数,表示结构延性大小。
Δu——结构最大变形。
Δy——结构屈服变形)28、要使结构具有较好的延性,应注意以下要点:1、强柱弱梁2、强剪弱弯3、强节弱杆4、强压若拉29、了解框架结构设计的两种方法(详见P52)理解最不利内力类型(详见P64)30、竖向荷载产生的梁端弯矩应先行调幅,再与风荷载和水平地震作用产生的弯矩进行组合。
31、P65—P70,自己看32..、.抗震设计时,柱箍筋加密区的范围应符合下列要求:1、底层柱的上端和其他各层柱的两端,应取矩形截面柱之长边尺寸、柱净高之1/6和500mm三者之最大值范围。
2、底层柱刚性地面上、下各500mm的范围。
3、底层柱柱根以上1/3柱净高的范围。
4.、剪跨比不大于.......2.的柱和因填充墙等形成的柱净高与截面高度之比不大于.......5、一级及二级........................4.的柱全高范围。
框架角柱的全高范围6、需要提高变形能力的柱的全高范围。
33、非抗震设计时,柱中箍筋应符合以下规定:4、当柱中全部纵向受力钢筋的配筋率超过3%时,箍筋直径不应小于8mm,箍筋间距不应大于最小纵向钢筋直径的10倍,且不应大于200mm;箍筋末端应做成135度弯钩且弯钩末端平直段长度不应小于10倍箍筋直径。
5、当柱每边纵筋多于3根时,应设置复合箍筋。
34、剪力墙结构的受力变形特点:墙肢截面在弯矩作用下产生下层层间相对侧移较小,上层层间相对侧移较大的“弯曲型变形”,在剪力作用下产生“剪切型变形”此两种变形的叠加构成平面剪力墙的变形特征。
一般高墙在水平荷载作用下的变形曲线表现为“弯曲型变形曲线”,而矮墙在水平荷载作用下的变形曲线表现为“剪切型变形曲线”。
35、剪力墙的结构布置类型:1、高宽比限制2、结构平面布置3、结构竖向布置36、剪力墙底部加强部位如何确定?抗震设计时,剪力墙底部加强部位的高度,应从地下室顶板算起;部分框之剪力墙结构的剪力墙,其底部加强部位的高度,可取框支层加框支层的高度及落地剪力墙总高度的1/10二者的较大值;其他结构的剪力墙,底部加强部位的高度可取底部两层和墙体总高度的1/10二者的较大值;当结构计算嵌固端位于地下一层底板或以下是,底部加强部位宜延伸到计算嵌固端。
