可燃气体检测仪介绍
便携式可燃气体检测仪使用说明
便携式可燃气体检测仪使用说明使用说明书一、产品概述：本产品为便携式可燃气体检测仪，主要用于检测环境中的可燃气体浓度。
便携式设计方便携带，适用于各种场合的使用。
二、产品特点：1.高精度检测：采用先进的气体传感器，能够快速、准确地检测环境中的可燃气体浓度。
2.易操作：简单的按键设计，用户只需按下开机键即可进行测量。
3.显示直观：大屏幕液晶显示，可清晰显示当前的可燃气体浓度。
4.声光报警：当可燃气体浓度超过设定阈值时，仪器会发出声音和光线信号进行报警。
5.数据存储：可以自动记录测量结果，可储存多组数据并通过USB接口进行导出。
6.寿命长：内置可充电电池，使用寿命长，便于使用和维护。
7.多功能：可以设置多个报警阈值，支持警示灯和声音的个性化设置。
三、使用方法：1.开机准备：检查电池电量是否充足，并在合适的工作环境下进行操作。
2.开机操作：按下仪器的开机键，液晶屏上将立即显示当前的可燃气体浓度。
3.设定报警阈值：根据实际需要，设置仪器的报警阈值，可以通过按键操作进入设置界面进行设定。
4.测量操作：将仪器置于待测环境中，观察液晶屏上显示的数据。
若可燃气体浓度超过设定阈值，则仪器会发出警报。
5.数据存储操作：仪器可以自动记录测量结果，可以通过USB接口将数据导出到电脑进行存储和分析。
四、注意事项：1.使用前请仔细阅读产品说明书，并按照说明书要求正确操作。
2.请确保仪器处于良好的工作环境中，避免高温、潮湿或有害气体等影响测量结果的情况。
4.请勿将仪器丢弃在火源附近，避免发生火灾事故。
5.请定期对仪器进行维护和保养，保持仪器的正常工作状态。
6.请保管好仪器的相关配件，避免丢失造成不必要的损失。
五、常见问题解答：1.仪器显示不准确怎么办？答：请检查仪器是否正常校准，并确保仪器的工作环境符合要求。
2.仪器无法开机怎么办？答：请检查仪器电池是否电量不足，若电量不足请及时充电。
3.仪器报警无声无光怎么办？答：请检查设置是否正确，并确保仪器的音量和亮度调节处于正常状态。

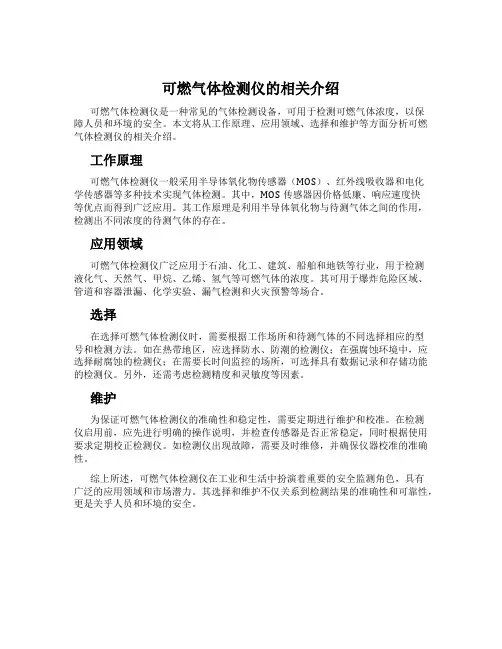

可燃气体检测仪的相关介绍
可燃气体检测仪的相关介绍
可燃气体检测仪是一种常见的气体检测设备，可用于检测可燃气体浓度，以保
障人员和环境的安全。
本文将从工作原理、应用领域、选择和维护等方面分析可燃气体检测仪的相关介绍。
工作原理
可燃气体检测仪一般采用半导体氧化物传感器（MOS）、红外线吸收器和电化
学传感器等多种技术实现气体检测。
其中，MOS传感器因价格低廉、响应速度快
等优点而得到广泛应用。
其工作原理是利用半导体氧化物与待测气体之间的作用，检测出不同浓度的待测气体的存在。
应用领域
可燃气体检测仪广泛应用于石油、化工、建筑、船舶和地铁等行业，用于检测
液化气、天然气、甲烷、乙烯、氢气等可燃气体的浓度。
其可用于爆炸危险区域、管道和容器泄漏、化学实验、漏气检测和火灾预警等场合。
选择
在选择可燃气体检测仪时，需要根据工作场所和待测气体的不同选择相应的型
号和检测方法。
如在热带地区，应选择防水、防潮的检测仪；在强腐蚀环境中，应选择耐腐蚀的检测仪；在需要长时间监控的场所，可选择具有数据记录和存储功能的检测仪。
另外，还需考虑检测精度和灵敏度等因素。
维护
为保证可燃气体检测仪的准确性和稳定性，需要定期进行维护和校准。
在检测
仪启用前，应先进行明确的操作说明，并检查传感器是否正常稳定，同时根据使用要求定期校正检测仪。
如检测仪出现故障，需要及时维修，并确保仪器校准的准确性。
综上所述，可燃气体检测仪在工业和生活中扮演着重要的安全监测角色，具有
广泛的应用领域和市场潜力。
其选择和维护不仅关系到检测结果的准确性和可靠性，更是关乎人员和环境的安全。
可燃气体检测仪介绍
可燃气体检测仪介绍电化学型可燃气体检测仪利用待测气体与电极之间的化学反应来检测浓度变化。
当可燃气体接触到电极表面时，发生电化学反应，产生电流信号。
检测仪通过测量电流信号的变化来确定气体浓度。
电化学型可燃气体检测仪具有灵敏度高、响应迅速、测量范围广等优点，适用于各种可燃气体的监测。
红外型可燃气体检测仪是利用被检测气体吸收红外光的特性来测量浓度的。
当可燃气体通过检测仪的传感器时，它会吸收特定波长的红外光。
测量仪将光的强度变化转换为浓度信号，通过显示屏或报警器给出相应的结果。
红外型可燃气体检测仪具有响应速度快、抗干扰能力强等特点，适用于高浓度可燃气体的检测。
半导体型可燃气体检测仪通过检测待测气体对半导体材料的电学特性变化来判断气体浓度。
传感器是由半导体材料制成的，并在两端加上电压，形成正向偏置和反向偏置。
当待测气体接触传感器时，会发生电子转移，导致传感器电阻的变化。
通过测量电阻变化，可燃气体检测仪可以确定气体浓度。
半导体型可燃气体检测仪具有体积小、耐用等特点，适用于一般可燃气体的监测。
除了不同的工作原理，可燃气体检测仪还有其他一些功能和特点。
例如，一些检测仪配备了可编程报警器，可以根据不同的气体类型和浓度设置不同的报警阈值，当超过设定值时，检测仪会发出声光报警。
此外，还有一些可燃气体检测仪可通过无线通信与中央控制系统连接，实现远程监测和数据记录。
总的来说，可燃气体检测仪是一种重要的安全设备，用于监测环境中可燃气体的浓度。
根据工作原理的不同，可燃气体检测仪包括电化学型、红外型、半导体型等多种类型。
它们具有响应速度快、灵敏度高、测量范围广等特点，广泛应用于工业、石油、化工、煤矿等领域，为保障人们的安全做出了重要贡献。
可燃气体检测仪的相关检定介绍
可燃气体检测仪的相关检定介绍可燃气体检测仪是一种能够检测并测量空气中可燃气体浓度的装置。
作为一种重要的安全设备，可燃气体检测仪广泛应用于石化、化工、冶金、矿山、煤炭、航空航天、仓储、电力、企事业单位等多个领域。
为了确保可燃气体检测仪的准确性和稳定性，需要进行定期的检定和校准。
检定是指通过特定的实验和检测手段，验证和确认可燃气体检测仪测量结果的信度，并且校准或调整检测仪的读数，使其符合要求。
检定的目的是为了保证可燃气体检测仪的工作状态是正常的，测量结果是准确和可信的。
在进行可燃气体检测仪的检定前，需要准备相应的检定仪器和设备，如标准气体、检定仪器、温度计、压力表、流量计等。
检定仪器和设备应符合相关标准要求，并进行定期维护和校准。
检定的步骤包括以下几个方面：1.检查可燃气体检测仪的外观，确认仪器是否完好无损。
2.检查电池电量是否充足，确保检测仪正常工作。
3.进行初步的检测仪校准，包括零点调整和量程调整。
调整方法应严格按照检定仪器的说明书进行。
4.使用标准气体进行校准，校准时应保持标准气体的浓度稳定，并按照一定时间间隔进行多次重复校准。
5.在校准完毕后，使用零气检查检测仪的零点漂移。
如果发现零点漂移，需要重新调整零点。
6.进行灵敏度检测。
使用标准气体进行灵敏度检测，检测仪的测量结果应在规定的误差范围内。
7.根据检定结果，进行相应的计算和数据分析。
如果检定结果超出了误差范围，需要进行修理和调整，直到满足要求为止。
检定的频率一般为一年一次，但在以下情况下应进行更频繁的检定：1.可燃气体检测仪发生重大事故或意外损坏后。
2.可燃气体检测仪长期没有使用时。
3.可燃气体检测仪进行了重大维修或升级后。
总之，可燃气体检测仪的检定是确保仪器准确性的重要环节。
通过定期检定和校准，可以保证可燃气体检测仪的工作状态稳定，并且测量结果可靠。
这对于维护生产安全和人身安全具有重要意义。

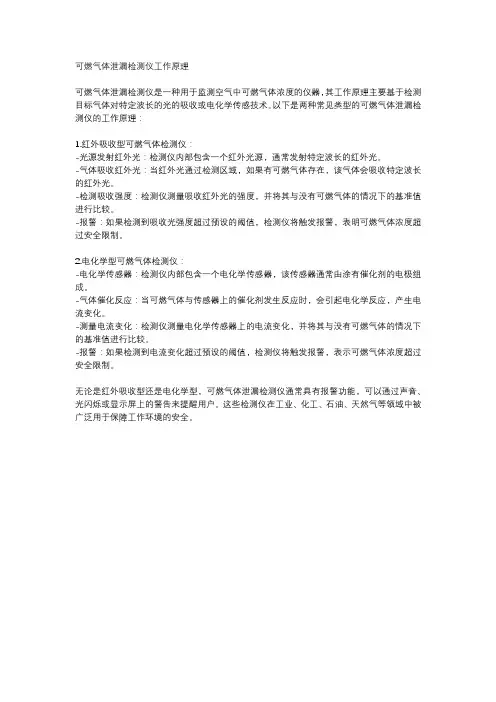

可燃气体泄漏检测仪工作原理
可燃气体泄漏检测仪工作原理
可燃气体泄漏检测仪是一种用于监测空气中可燃气体浓度的仪器，其工作原理主要基于检测目标气体对特定波长的光的吸收或电化学传感技术。
以下是两种常见类型的可燃气体泄漏检测仪的工作原理：
1.红外吸收型可燃气体检测仪：
-光源发射红外光：检测仪内部包含一个红外光源，通常发射特定波长的红外光。
-气体吸收红外光：当红外光通过检测区域，如果有可燃气体存在，该气体会吸收特定波长的红外光。
-检测吸收强度：检测仪测量吸收红外光的强度，并将其与没有可燃气体的情况下的基准值进行比较。
-报警：如果检测到吸收光强度超过预设的阈值，检测仪将触发报警，表明可燃气体浓度超过安全限制。
2.电化学型可燃气体检测仪：
-电化学传感器：检测仪内部包含一个电化学传感器，该传感器通常由涂有催化剂的电极组成。
-气体催化反应：当可燃气体与传感器上的催化剂发生反应时，会引起电化学反应，产生电流变化。
-测量电流变化：检测仪测量电化学传感器上的电流变化，并将其与没有可燃气体的情况下的基准值进行比较。
-报警：如果检测到电流变化超过预设的阈值，检测仪将触发报警，表示可燃气体浓度超过安全限制。
无论是红外吸收型还是电化学型，可燃气体泄漏检测仪通常具有报警功能，可以通过声音、光闪烁或显示屏上的警告来提醒用户。
这些检测仪在工业、化工、石油、天然气等领域中被广泛用于保障工作环境的安全。
可燃气体检测仪讲解
可燃气体检测仪分类
分类 一、按自身形态可分为： 固定式气体检测仪 便携式气体检测仪 二、 按照检测采样方式： 扩散式气体检测仪 泵吸式气体检测仪
可燃气体检测仪分类
便携式气体检测仪集控制器，探测器于一体，小巧 灵活、操作简便、开机就能检测，可以对动火前的可燃 气体浓度检测，各种燃气管道燃气设备的检漏。
催化燃烧式传感器属于高温传感器，催化元件的检 测元件是在铂丝线圈上包以氧化铝和粘合剂形成球状， 经烧结而成，其外表面敷有铂、钯等稀有金属的催化层 ，其结构如图所示：7
催化燃烧式传感器工作原理
电化学式传感器工作原理
2、电化学式传感器的原理 电化学式传感器，目前可以检测许多有毒气体和氧气
气体检测仪安装位置
可燃气体检测探头安 装高度：检测氢气、天然 气、城市煤气等比重小于 空气的气体时，采用距屋 顶1米左右安装；检测液化 石油气等比重大于空气的 气体时，采用距地面1.5～ 2米左右安装。检测比重小 于空气的可燃气体或有毒 气体的探测器，其安装高 度应高出释放源 0.5m~2m。
气体检测仪安装位置
9
电化学式传感器原理图
10
红外式传感器工作原理
3、红外式传感器原理 红外式传感器是利用红外传感器通过红外线光源的吸
收原理来检测现场环境的碳氢类可燃气体。传感器的光源 采用LED光源，系统采用先进的算法产生优化的辐射光谱 ，光线通过布满甲烷的光学系统后到达含有升级过的硒化 铅和硒化镉的光敏二极管上，从而对甲烷浓度进行监测。 传感器内置温度传感器，并且内部集成信号处理和温度补 偿系统，自行输出信号。
可燃气体检测仪使用说明书
可燃气体检测仪使用说明书一、产品概述可燃气体检测仪是一款用于检测空气中可燃气体浓度的专业设备。
它采用高精度传感器和先进的检测技术，能够快速准确地监测可燃气体的浓度，并通过声光报警系统提醒用户。
本产品广泛应用于工业、石化、矿山等领域，是保障人员生命安全和工作环境的重要设备。
二、产品特点1.高精度传感器：可燃气体检测仪采用了最新一代的高精度传感器，能够实时监测气体浓度并进行精确测量，保证了检测结果的准确性和可靠性。
2.多种报警方式：可燃气体检测仪具备声光报警功能，当检测到可燃气体浓度超过设定阈值时，会发出声音和光线警报，提醒用户及时采取应对措施。
3.便携轻巧：产品体积小巧，重量轻便，方便携带。
用户可以随身携带，进行随时随地的气体检测。
4.多种气体检测：可燃气体检测仪支持多种可燃气体的检测，如甲烷、乙烷、丙烷等，可以满足不同行业的需求。
三、使用方法1.准备工作：确保设备已充电，检查传感器和使用环境是否正常。
2.开机操作：按下电源开关，待设备自检完成后即可开始工作。
3.设置阈值：根据实际需求，设置合理的报警阈值，保证及时准确的报警。
4.气体检测：将可燃气体检测仪靠近待检测气体区域，等待一段时间，观察仪器显示的浓度数值，并留意是否有报警信号。
5.结果分析：根据测量结果，判断气体浓度是否超标，采取相应的应对措施，保障人员的安全。
四、注意事项1.使用设备前，请阅读并理解本使用说明书，掌握设备的正确使用方法。
2.使用过程中，应保持设备表面干燥，避免雨水或其他物质进入设备，影响正常使用。
3.仪器在使用过程中，应避免剧烈撞击或摔落，以免损坏设备和降低检测准确性。
4.定期校准：为了确保测量结果的准确性，建议定期对设备进行校准和维护，根据实际情况选择合适的校准方法。
5.更换传感器：当设备显示不准确或无法正常工作时，请联系专业人员更换传感器。
6.请勿私自拆解设备，以免造成设备损坏或使用不当。
五、维护保养1.定期充电：请根据使用频率，定期对设备进行充电，确保足够的电量供应。
可燃气体检测仪 检测原理
可燃气体检测仪检测原理
可燃气体检测仪是一种智能的气体检测仪器，可用于安检、环保、石化、煤矿等行业中的安全监测。
可燃气体检测仪能够及时检测出可燃气体的浓度，如甲烷、乙烷、丙烷等，并发出报警，保护生命安全和财产安全。
可燃气体检测仪的检测原理主要有两种，一种是基于催化传感器的检测原理，一种是基于红外线吸收法的检测原理。
1. 基于催化传感器的检测原理
催化传感器的工作原理是基于可燃气体与氧气发生催化氧化反应，从而产生电信号来检测气体浓度。
在催化传感器中，传感器芯片表面上涂有催化剂，当可燃气体进入传感器，与催化剂接触后发生氧化反应，并产生热量，这个热量将被探头上的热电偶测量，然后将所测量的数据转换为一个电信号，通过放大和滤波，最后输出可燃气体的浓度信息。
2. 基于红外线吸收法的检测原理
红外线吸收法是利用红外线的特性，将被测气体所吸收的红外线与被测气体的浓度关联起来，从而得到被测气体的浓度。
在红外线吸收法中，被测气体会吸收红外线中特定波长的辐射，这些波长与气体分子的振动和转动的能量匹配，从而被吸收。
红外线吸收法检测可燃气体的方法是将红外线通过空气样品室和被测气体
中的室内样品传感器管路，如果红外线辐射被吸收，则说明被测气体中存在可燃气体。
综上，可燃气体检测仪采用的检测原理是基于催化传感器或红外线吸收法，能够准确检测各种可燃气体的浓度，并发出报警信号，起到了重要的安全监测作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测原理
������ 接触燃烧式������ (可燃气 B3) ������ 通过白金线圈上的涂层(触媒涂层)的作用，即使是可燃 型气体的浓度尚未达到燃点的下限，就能在触媒上发生接触 性燃烧。而燃烧引起了温度的升高，并将这一变化作为桥式 电路的偏差电压检测出来，可检测尚未达到爆炸浓度下限的 可燃性的气体。������
1
对于所有方向的水的飞沫 不受影响。
对于所有方向的喷流水 不受影响。
对于所有方向的爆喷流 不受影响。
在规定的压力时间中浸入水中 不会进水。
维护性与设置方法
无调整键 不要设定器 不要中转工具
→用磁石棒1根可以进行各种操作 →即使在防爆的危险空气中，如．．． – 也可以调零 – 一边看浓度一边可以调整SPAN – 可以调整4mA的电流
NEW
可燃气体检测仪介绍 KD-12
新检测部的概念
检测方式是扩散式 轻量･小型的构造 高级的防爆构造 四位气体浓度显示 按照4～20mA的气体浓度比例输出 适合各种各样的海外规格
适合海外规格的商品设计
防爆规格
– 设计采用「整合了国际规格的标准」 – 符合日本防爆・中国防爆的标准 – 其他的防爆规格认定在准备当中
热线型半导体式������ (有毒气 A5) ������ 经过白金线圈加热的金属氧化物半导体，能够吸附可燃 性气体等产生的电子给与性气体。当半导体吸附了电子给与性气 体后，半导体的导热性改善。其结果，造成了半导体温度的下 降，进而导致白金线圈的电阻下降。检测仪将这一变化作为桥式 电路的偏差电压检测出来，这种半导体式传感器的特点是对低浓 度的气体也有极高的敏感性，因而适于进行高敏感度的检测。 ������
爆炸上限UEL（vol%） 75 15 9.5 8
爆炸下限与气体百分比浓度的换算关系: 气体百分比浓度=爆炸下限×爆炸下限的百分比浓度 以异丁烷为例： 异丁烷的爆炸下限为1.8VOL%，即100%LEL=1.8VOL%， 那么20%LEL=1.8VOL%×20%=0.36VOL%
气体百分比浓度(vol)
3
4
直径 1mm 以上的电线或固体物体不会侵入内部。
5
不会妨碍机器的正常工作、 不会让有损安全程度量的粉尘进入内部。
6
不会使粉尘进入内部。
「第二记号」对于水的浸入的保护等级 等级 0 无特殊保护 保护等级 对于水的浸入无特别保护。 对于垂直落下的水滴 对于水滴的保护 2 对于水滴的保护 3 对于洒水的保护 4 对于水的飞沫的保护 5 对于喷流水的保护 6 对于爆喷流的保护 7 对于水中浸泡的保护 不受影响。 对于垂直落下 15 的水滴 不受影响。 对于垂直落下的 60°水滴 不受影响。
特征 ②
实施保护等级IP试验
– IP65(积极内部)
考虑到环境的设计
– 实现基板・电子部品・焊接自由铅化
「第一记号」对于固体异物的保护等级 等级 保护程度
0
无保护。
1
直径 50mm 以上的固体物体（如手）不会侵入内部。
2
直径 12.5mm 以上的固体物体（如手指）不会侵入内 部。 直径 2.5mm 以上的电线或固体物体（如手）不会侵入 内部。
中国消防检定认定品 适合CE Marking的宣言书发行完毕(EMC指令) 采用插入端子台
– 简单的接线而耐震
扩大了可能使用的电源电压
DC24V±20％(18V～30VDC)
KD-12的外观
POWER灯:绿 气体报警灯:红 4桁LED表示
TROUBLE灯:黄 电缆线 电磁开关:4处 センサユニット
保护外壳
– 准备有「横放型」 与「竖立型」
横放型(KW-41)
竖立型(KW-42)
KD-12规格
对应传感器原理 采样方式 报警精度 报警延迟 热线型半导体式( D -12A ) K 或者接触燃烧式( D -12B ) K 扩散式 ・ 可燃性气体： 在同一条件报警设定值±25% ・ 毒性气体： 在同一条件报警设定值±30% ・ 可燃性气体： 在报警设定值的 1. 倍气体 30 秒以内 6 ・ 毒性气体： 在报警设定值的 1. 倍气体 60 秒以内 6 报警显示 ・ 气体报警( 1 段) 仅 红色 LED 灯闪烁 ・ 报警灯 ( 传感器断线， 传感器零位低下， 电源电压异常等) 黄 LED 灯闪烁 外部输出 ・ 气体浓度模拟输出信号( 浓度线性化) D C 4-20m A ( 与电源的负极共通) 故障报警时 0. a 以下 9M 模拟信号的负荷电阻 也包括配线电阻在 300Ω 以下 ・ 气体报警接电( 1 段) 仅 1a 无电压接点/自动恢复 固定负荷是 A C 250V 0. 或 D C 30V 0. ( 5A 5A 电阻负荷) 使用电源 功率 尺寸 重量 使用温度湿度 范围 ・ 温度： -40～70℃ ・ 湿度： 10～90%R H ( 0～50℃) 没有激烈的温度及湿度变化， 及不会结露 D C 24V ( C 18～30V ) D 最大 3W W 158×H 116×D 68m m ( 出突出部分) 约 1. kg 2 适合的电缆 保护等级 C E 标志 防爆性能 气体浓度显示 操作方法 电缆接续 ・ LED 显示： 数字 4 位显示 ( 浓度线性化) 通过 4 处的电磁棒 特殊的端子台 与接地端子 Ex d IC T5 ( I 日本 Ex 防爆) Ex d IC T6 ( I 中国防爆) I 65 ( P 机器内部) 已发行适合宣言书 ( 关于 EM C 指令) ・ 电缆外径： φ10～13 5 芯( 电源， 模拟信号， 气体报警接点) ： V V -S 1. m m 2 C 25 3 芯( 电源， 模拟信号) ： V V -S 2 m m 2 C
KD-8
KD-12的特长
气体浓度表示 模拟输出DC420mA
KD-5S・H
KD-5A・B
小型･轻量
新开发
特征 ①
浓度显示可以直接读出气体浓度
– KD-8是0-100无单位
耐压防爆构造通过树脂外壳实现
– 传感器的外部是聚碳酸酯
可以对应多数的气体种类的防爆构造
– Ex d IIC T5(日本TIIS) – Ex d IIC T6(中国防爆检定)
通常用VOL%表示。 是指某种气体在混合气体中所占的体积 百分比浓度。
百万分比(ppm)
一种常用表示气体浓 度的单位。 为百万分之一的气体 体积浓度。 即： 1 ppb: 1 ppm 103 ppb
实例
1，苯乙烯 1.1VOL%--6.1VOL% 2, 丁二烯 2.0VOL%--11.5VOL% 25%LEL=1.1VOL% * 25%=0.275VOL% =2750PPM
理论测量范围
苯乙烯测量范围 1.1*10000=11000PPM 丁二烯测量范围 2.0*10000=20000PPM
相关认定书
计量器具型式批准证书
产品型式认可证书 (消防认定书)
防爆合格证
爆炸下限（LEL）
通常用LEL表示。是指可燃性气体跟空气或氧气掺混，组成的混合气体达 到一定的浓度遇火源引起爆炸的最低浓度叫爆炸下限。 爆炸性气体爆炸下限与爆炸上限举例: 物质名称 爆炸下限LEL（vol%） 氢气（H2） 4 甲烷（CH4） 5 丙烷（C3H8） 2.1 丁烷（C4H10） 1.8
