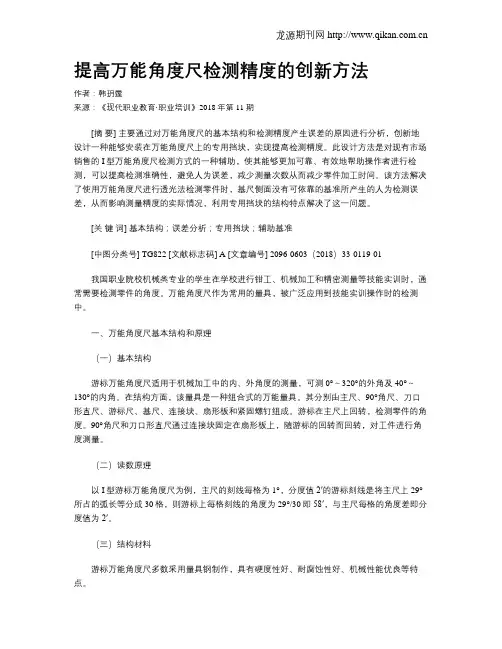

提高万能角度尺检测精度的创新方法作者:韩玥霆来源:《现代职业教育·职业培训》2018年第11期[摘要] 主要通过对万能角度尺的基本结构和检测精度产生误差的原因进行分析,创新地设计一种能够安装在万能角度尺上的专用挡块,实现提高检测精度。
此设计方法是对现有市场销售的I型万能角度尺检测方式的一种辅助,使其能够更加可靠、有效地帮助操作者进行检测,可以提高检测准确性,避免人为误差,减少测量次数从而减少零件加工时间。
该方法解决了使用万能角度尺进行透光法检测零件时,基尺侧面没有可依靠的基准所产生的人为检测误差,从而影响测量精度的实际情况,利用专用挡块的结构特点解决了这一问题。
[关键词] 基本结构;误差分析;专用挡块;辅助基准[中图分类号] TG822 [文献标志码] A [文章编号] 2096-0603(2018)33-0119-01我国职业院校机械类专业的学生在学校进行钳工、机械加工和精密测量等技能实训时,通常需要检测零件的角度。
万能角度尺作为常用的量具,被广泛应用到技能实训操作时的检测中。
一、万能角度尺基本结构和原理(一)基本结构游标万能角度尺适用于机械加工中的内、外角度的测量,可测0°~320°的外角及40°~130°的内角。
在结构方面,该量具是一种组合式的万能量具。
其分别由主尺、90°角尺、刀口形直尺、游标尺、基尺、连接块、扇形板和紧固螺钉组成。
游标在主尺上回转,检测零件的角度。
90°角尺和刀口形直尺通过连接块固定在扇形板上,随游标的回转而回转,对工件进行角度测量。
(二)读数原理以I型游标万能角度尺为例,主尺的刻线每格为1°,分度值2′的游标刻线是将主尺上29°所占的弧长等分成30格,则游标上每格刻线的角度为29°/30即58′,与主尺每格的角度差即分度值为2′。
(三)结构材料游标万能角度尺多数采用量具钢制作,具有硬度性好、耐腐蚀性好、机械性能优良等特点。
转台技术方案

转台技术方案是指为了满足工业生产中对于工件加工、检测等需要,设计和制造一种能够实现旋转、倾斜、翻转等运动的设备。
以下是一种常见的转台技术方案:
1.结构设计:转台通常由底座、支撑架、旋转部、倾斜部、翻转部等组成。
底座用于固定转台,支撑架用于支撑旋转部、倾斜部、翻转部等组件,旋转部用于实现工件的旋转运动,倾斜部用于实现工件的倾斜运动,翻转部用于实现工件的翻转运动。
2.运动控制:转台需要实现多种运动,因此需要配备运动控制系统。
常见的运动控制方式包括伺服电机、步进电机等,通过控制器实现转台的精确运动控制。
3.传感器:为了保证转台的运动精度和安全性,需要配备多种传感器,如位置传感器、角度传感器、力量传感器等,实时监测转台的运动状态,保证转台的安全性和精度。
4.安全保护装置:转台在运行过程中需要考虑安全问题,因此需要配备相应的安全保护装置,如限位开关、急停开关、安全光幕等,确保操作人员的安全。
需要注意的是,转台技术方案的具体实现方式和细节可能因应用场景和需求不同而有所差异,需要根据具体情况进行设计和制造。
高精度数字化轴角转换器的设计

高精度数字化轴角转换器的设计作者:李宝龙李宝珺来源:《科技资讯》 2011年第19期李宝龙1 李宝珺2(1.西安电子工程研究所西安 710100; 2.西安应用光学研究所西安 710065)摘要:介绍了一种通过FPGA来完成数据采集、运算,实现高精度轴角转换设计。
运用双通道旋转变压器数据的纠错组合原理、方法,及其在FPGA当中的软件实现,发挥了FPGA在数据处理上的优势,实现了轴角转换的实时、高精度、高可靠性,具有较广泛的应用范围。
关键词:旋转变压器 FPGA 轴角转换中图分类号:TM383 文献标识码:A 文章编号:1672-3791(2011)07(a)-0061-01角位置测量是工业控制系统的重要研究内容,在系统控制当中有着广泛的应用。
为了适应测量、伺服系统数字化的要求,常采用轴角数字转换器完成模拟角位移信号到数字信号的转变。
高精度双通道旋转变压器数字转换器(RDC)轴角转换系统,以其高可靠性著称,应用广泛。
本文从工程应用的角度,针对精密无刷多极双通道旋转变压器,采用高精度、高集成度双路RDC模块作为轴角解算元件,应用大规模FPGA器件,实现实时、高精度轴角转换。
1 系统硬件组成精密多极双通道旋转变压器作为轴角测量元件,一般与转轴同轴安装,它相当于一台1∶1的旋转变压器和一台1∶n的旋转变压器的结合体。
当粗机旋变转过1圈时,精机旋变则转过n圈,即粗机以360°为1个周期,精机以360°/n为1个周期,精机的1圈(360°)表示真实轴角角度的1个360°/n。
这种方式相对于单极单通道具有更高的测角精度。
RDC模块采用了二阶无静差伺服系统原理,具有精度高、稳定性好、跟踪速度快等优点。
当其端子上加上旋变的正、余弦信号和激磁信号后,就能输出一个并行TTL电平的二进制码,表示以1转为单位的输入角的二进制码。
本系统采用的RDC模块是双通道转换器,内部2个通道相互独立,集成度更高,有独立的参考电压和输入信号,其输出数据双通道公用,通过锁存器与外部数据总线连接,如14XSZ2S02系列,分辨率为14位,解算精度5.2′。
旋转台角度测控仪的设计和实现

华中科技大学硕士学位论文AbstractTurntable is one of the important devices to test the inertial element. As the development of the technology, all kinds of applications put forward higher request to the precision of the inertial element, so turntable should improve its performance to match up. The thesis choose TMS320F2812 as the core of the control system, design the turntable angle measurement instrument with computer , based on a real project.The paper sketch source and task of the project, analyze main problem of the control system, and explain the whole project in detail. The whole project is designed by fulfilling the hardware design project and software design project.The paper’s keypoint is to build a hardware platform for the control system wish TMS320F2812, using L6203 to drive the Dc torque motor in the turntable, supplying the excitation signal for the resolver from the turntable, and using the customized RDC module to demodule the output from resolver.The paper also provide the design project of computer software and operating interface of it. The development of the project and the problem occurred in the process of debug are given at the end of the thesis, including the solution.Key words: Dc torque motor Resolver Turntable DSP control system独创性声明本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果。
一种轴角-数字转换器角精度自动调试台及调试方法

专利名称:一种轴角-数字转换器角精度自动调试台及调试方法
专利类型:发明专利
发明人:张明,吴文韬,李康,王世明,韦厚余,李澍,索超,赵乾
申请号:CN202111226087.0
申请日:20211021
公开号:CN113970679A
公开日:
20220125
专利内容由知识产权出版社提供
摘要:本发明提供了一种轴角‑数字转换器角精度自动调试台及调试方法,调试台包括角度模拟器、轴角‑数字转换器测试台、供电电源,以及安装有角精度自动调试软件的上位机。
本发明能实现对模拟器输出角度的自动控制,以及轴角‑数字转换器输出角度值的自动采集、角度偏差量的计算,并最终在自动调试软件上显示调试电阻值的整个过程。
本发明采用自主产权的角度模拟器、自主设计的数据采集板以及自主设计的调试软件及调试方法,实现了调试台的完全自主化;测试台具有结构简单,可扩展性强,待调试产品的适用范围广,易于使用、维修,可实现轴角‑数字转换器批产化调试环境建设需要及电子转换模块军标线自动化条件建设的需要。
申请人:连云港杰瑞电子有限公司
地址:222061 江苏省连云港市海州区圣湖路18号
国籍:CN
代理机构:南京理工大学专利中心
代理人:朱炳斐
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
提高测角精度的双读数头转台设计娄云鸽;严隽藩;陈伟伟【摘要】转台的测角精度在测量轴类零件的圆度、圆柱度等几何精度中起着至关重要的作用.为了提高轴类零件测量仪中转台的测角精度和稳定性,研发了一台采用双读数头结构的数控转台.首先分析了双读数头消除误差的原理,并比较了数模信号取平均值法的优缺点.然后在转台结构方面进行了创新设计,采用气体静压的半球轴承技术减小制造和调试难度.最后采用自准直仪进行单、双读数头两种方案的转台测角精度对比实验,实验表明,对双读数头数字信号采用求平均值法,能有效提高转台测角精度.【期刊名称】《机械制造》【年(卷),期】2015(053)001【总页数】3页(P17-19)【关键词】圆光栅;双读数头;转台;球轴承;角度测量【作者】娄云鸽;严隽藩;陈伟伟【作者单位】上海电气(集团)股份有限公司中央研究院上海200070;上海电气(集团)股份有限公司中央研究院上海200070;上海电气(集团)股份有限公司中央研究院上海200070【正文语种】中文【中图分类】TH113.2+1随着测量技术的不断发展,对数控转台的精度及性能的要求越来越高。
影响转台精度和稳定性的因素很多,除转台结构设计、测量部件、控制方法及控制工具等与转台系统设计制造有关因素外,还包括工作温度、湿度等环境因素。
回转轴系是提高转台回转精度的关键部件,回转轴系的设计理念已从简单应用机械学、消除多余约束向综合应用弹性力学的平均原理和动力学方向发展[1]。
通常高精度转台的回转轴系采用气体静压技术,其最大的优点是具有误差均化作用,一般情况下,气体静压轴承的回转运动精度比轴承零件的制造精度高3~5倍[2]。
在测量凸轮轴、曲轴、圆柱体等轴类零件误差的综合测量仪中,转台的测角精度需高于被测目标精度一个数量级。
通常采用优化转台结构和选择合适的测量方法来提高转台的测角精度,目前最常用的测量方法是光学测量法,其测量准确度和稳定性均优于电磁分度技术,且以圆光栅作为光学测量法的基准元件,可以采用多读数头圆光栅结构,将多个读数头采集的信号通过平均读数的原理来减小转台的测角误差和安装偏心误差。
基于以上思路,笔者研制了一台高精度气体静压数控转台应用于轴类零件综合测量仪中,转台的工作台面直径300 mm,测角精度≤±2.5″。
该转台采用双读数头圆光栅结构和气体静压球轴承技术。
1.1 圆光栅提高转台测角精度光学测量法中,圆光栅是测量转台测角精度的重要元件之一,圆光栅精度等级和分辨率直接影响转台的测角精度。
圆光栅安装在转台的回转部件上,随着转台的回转轴系旋转时,其刻线与读数头指示光栅的刻线会形成莫尔条纹,读数头内部的光电转换器将莫尔条纹转换成周期性变化的电信号(正、余弦信号),从而实现了位移信号到电信号的转换。
根据莫尔条纹变化的次数、圆光栅的栅距和圆光栅的半径,通过计算可以得到转台转过的角度。
为了提高转台的测角精度和分辨率,需要对圆光栅输出的原始信号进行细分处理[3],经过信号细分、整形后,将一个周期的正、余弦信号转换成若干脉冲信号,使角度分辨率和角度测角时的精度得到很大的提高。
1.2 多读数头信号处理方式多读数头圆光栅结构具有提高测角精度的优点,已被广泛应用到高精度的分度测量装置中[4]。
圆光栅读数头的输出信号包括模拟信号和数字信号,两类信号均可以通过相加求平均值的方法提高测角精度。
用模拟信号求平均值法时需要考虑信号相位的影响,如果圆光栅安装存在偏心,读数头在相同时刻的不同位置采集到的信号会存在一定的相位差[5],如果将多读数头的信号进行简单的相加求平均值,则不能有效地减小测角误差。
模拟信号求平均值法需要将相位和幅值作为计算的附加项,通过复杂的计算和高难度的安装调试工艺才能达到减小测角误差的目的。
用数字信号求平均值则不存在相位的影响,数字信号求平均值是将每一个读数头视为独立的信号处理单元,将每一个读数头采集的信号进行求和,再求平均值[6],得到最终的测角误差,该方法具有安装调试简单的优点。
1.3 双读数头圆光栅结构为了有效提高圆光栅测角系统的精度,综合考虑成本和安装工艺等因素,采用对径安装的双读数头方案,如图1所示。
系统将两读数头采集的模拟信号,通过SIGNUM信号细分盒进行细分,转化为数字信号,传输至具有双信号接口的DSI信号处理器中,DSI信号处理器将两路数字信号进行求和、求平均值。
该测角系统中采用英国Renishaw公司的RESM系列圆光栅,外圈直径300 mm,刻线数47 200,刻线周期为20 μm,角周期为27.5″,经过400倍的电子细分后的角度分辨率为0.069″。
从图1可以看出,圆光栅相对于对径安装的双读数头会出现垂直、一致、夹角3种不同的偏心情况:①当圆光栅与双读数头的连线出现垂直的偏心量e时,读数头1的读数+e,读数头2的读数-e,求平均值后,读数头1和读数头2的总输入为0;②当圆光栅刻盘与双读数头的连线出现一致的偏心量e时,不影响读数头的读数,读数头1的读数为0,读数头2的读数为0,其总输入为0;③当圆光栅刻盘与读数头的连线出现夹角为θ的偏心量e时,读数头1的读数+esinθ,读数头2的读数为-esinθ,读数头1和读数头2的总输入量为0。
因此可以得出结论,双读数头数字信号的求和、求平均值不受单个读数头读数的影响。
转台的回转轴系是转台的关键部件,采用半球轴定心、平面支撑的新型气体静压轴承结构,如图2所示。
半球定心轴承具有能够同时承受轴向、径向载荷并具备自动调心的优点[7]。
平面止推轴承能够提高轴承的轴向承载力,其最佳刚度和最佳承载设计准则为:当节流器位于1/2的位置时,轴承获得气膜间隙范围内的最大承载量;当节流器位于1/3的位置时,轴承获得最大刚度。
根据最佳刚度和最佳承载力设计准则及转台的承载能力要求,平面止推轴承分布在直径为150~210 mm的圆环区间内。
半球轴和球瓦的加工工艺为:首先完成半球轴的粗加工→半精加工→热处理→精加工(研磨),然后通过半球轴与球瓦的配研来满足气膜的间隙要求。
该结构与双半球轴结构相比,优点是只需完成一个半球轴与球瓦的配研,大大降低制造和装配的难度。
为了验证双读数头圆光栅结构能够有效地提高转台的测角精度,在22±2℃的环境下分别对单、双读数头两种不同配置的转台进行测角精度对比实验,图3为双读数头转台实物图。
3.1 转台测角精度测量原理转台测角精度测量实验采用光学测量法,图4为测量角位置误差示意图,自准直仪安装在固定基座上,调节自准直仪的高度,保证自准直仪能够接收从23面棱体反射的信号。
为确保实验结果的准确性,在进行单、双读数头转台的测角精度测量实验中,只改变圆光栅读数头输出信号个数,自准直仪和23面棱体的安装位置在实验过程中不发生任何变化,23面棱体的系统误差经过计量单位标定。
当转台处在0°位置时,将23面棱体安装在转台上并调整其位置,使其回转中心与转台回转中心重合,且23面棱体的第一个工作面正对自准直仪,记录自准直仪的读数zz1;旋转转台使23面棱体的第i个工作面正对自准直仪,记录自准直仪的读数zzi;旋转转台直至完成23个工作面的读数zz23。
本文中23面棱体工作面的增加方向与自准直仪的读数增加的方向一致,根据23面棱体工作面的系统标定误差△θi及自准直仪在设定回转角度的读数zzi,求得转台的测角误差△θ。
3.2 实验结果用单读数头转台进行测角精度实验时,将读数头采集的1Vpp模拟信号经过细分盒,进行400倍细分后将数字信号传输到转台驱动器中,控制转台旋转。
最后,得到单读数头圆光栅转台的测角误差为-1.04~7.97″,未满足转台测角精度的技术要求。
用双读数头转台进行转角误差测试时,两个读数头采集的1Vpp模拟信号经过细分盒,进行400倍细分后将数字信号传输到信号处理器DSI中,经过平均后的信号传输到转台驱动器中,控制转台旋转。
最后,得到双读数圆光栅转台的测角误差为-0.11~1.67″,能满足转台测角精度的技术要求。
实验表明,在转台的结构和实验条件都相同的情况下,双读数头圆光栅的测角精度高于单读数头测角精度的5倍。
可以看出,单读数头圆光栅引起的测角误差主要是由于零件的制造误差和转台装配工艺引入的偏心误差,而对径安装的双读数头能够有效消除这类误差,单读数头转台要达到双读数头转台的精度等级,就需要降低零件的圆度误差和提高转台的装配精度,这样就增加了转台的制造难度和制造成本。
转台的测角精度是影响轴类零件测量精度的重要因素。
本文研制了一台双读数头气体静压转台,综合考虑制造成本及安装工艺等因素,采用了对径安装的双读数头圆光栅结构方案。
在转台的结构方面进行了一定的创新设计,采用能够降低装配和调试难度的半球轴定心、平面支撑方案。
最后,采用了光学测量方法对单、双读数头转台的测角精度进行了对比实验,最终验证了双读数头转台能够在不提高零件制造精度和装配精度的前提下提高转台测角精度的结论。
