防雷、电磁兼容及接地监理实施细则(参考Word)
接地监理细则

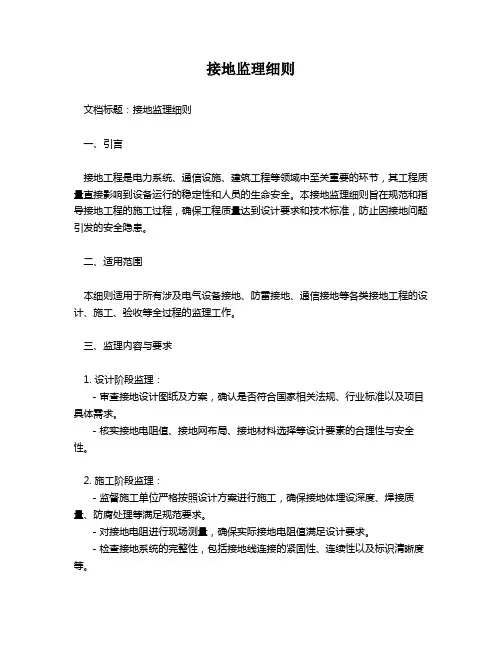

接地监理细则文档标题：接地监理细则一、引言接地工程是电力系统、通信设施、建筑工程等领域中至关重要的环节，其工程质量直接影响到设备运行的稳定性和人员的生命安全。
本接地监理细则旨在规范和指导接地工程的施工过程，确保工程质量达到设计要求和技术标准，防止因接地问题引发的安全隐患。
二、适用范围本细则适用于所有涉及电气设备接地、防雷接地、通信接地等各类接地工程的设计、施工、验收等全过程的监理工作。
三、监理内容与要求1. 设计阶段监理：- 审查接地设计图纸及方案，确认是否符合国家相关法规、行业标准以及项目具体需求。
- 核实接地电阻值、接地网布局、接地材料选择等设计要素的合理性与安全性。
2. 施工阶段监理：- 监督施工单位严格按照设计方案进行施工，确保接地体埋设深度、焊接质量、防腐处理等满足规范要求。
- 对接地电阻进行现场测量，确保实际接地电阻值满足设计要求。
- 检查接地系统的完整性，包括接地线连接的紧固性、连续性以及标识清晰度等。
3. 验收阶段监理：- 组织对已完成的接地工程进行全面检查和测试，包括但不限于接地装置外观质量、接地电阻测试、接地系统连接可靠性等。
- 参与并监督接地工程的竣工验收，对不合格项提出整改意见，并跟踪落实整改情况。
四、监理程序与方法- 建立健全接地工程监理台账，详细记录每个施工环节的监理情况和结果。
- 采用定期巡查与不定期抽查相结合的方式，加强施工现场的质量控制。
- 利用专业检测仪器设备进行数据采集和分析，以科学的数据支撑监理决策。
五、总结接地工程监理工作是一项严谨的技术服务活动，必须严格遵循国家法律法规、行业标准以及本细则的相关规定，保证接地工程的安全可靠。
作为监理单位，我们将始终坚持以人为本、安全第一的原则，为项目的顺利实施提供坚实的保障。
（注：以上仅为示例内容，具体内容需根据实际工程特点、国家现行相关标准及规范进行详细编制）。
防雷接地工程施工监理细则
防雷接地工程施工监理细则一、前言防雷接地工程是建筑物安全的重要组成部分，其施工质量直接关系到建筑物的防雷效果和人身财产安全。
为了确保防雷接地工程的施工质量，制定本监理细则，以规范监理行为，保障工程建设质量。
二、监理目标1. 确保防雷接地工程的设计符合国家及行业标准要求。
2. 确保防雷接地工程施工质量符合设计要求和施工规范。
3. 确保工程安全、可靠、稳定，满足建筑物防雷需求。
三、监理范围1. 施工准备阶段的监理，包括施工方案的合理性、施工队伍的资质及人员资格等。
2. 施工过程中的监理，包括材料验收、施工工艺、工程质量、进度、安全等。
3. 竣工验收阶段的监理，包括工程质量、安全、资料等方面的检查。
四、监理内容1. 施工准备阶段的监理（1）审查施工方案的合理性、施工工艺的可行性。
（2）核查施工队伍的资质及人员资格，确保施工队伍具备相应的施工能力。
（3）检查施工材料、设备的质量合格证书及相关资料，确保材料、设备符合设计要求。
2. 施工过程中的监理（1）材料验收：对进场的材料进行验收，检查质量合格证书、检测报告等资料，确保材料符合国家及行业标准。
（2）施工工艺：监督施工过程中各项工艺的执行情况，确保施工工艺符合设计要求和施工规范。
（3）工程质量：定期对工程质量进行检查，主要包括接地体的焊接质量、接地电阻值、连接长度等，确保工程质量符合设计要求。
（4）进度：监控施工进度，确保工程按计划顺利进行。
（5）安全：检查施工现场的安全措施，确保施工现场安全无隐患。
3. 竣工验收阶段的监理（1）检查工程质量，包括接地体的焊接质量、接地电阻值、连接长度等，确保工程质量符合设计要求。
（2）检查安全设施，确保施工现场安全无隐患。
（3）审查施工资料，包括施工记录、验收报告等，确保资料齐全、真实、有效。
五、监理方法1. 现场巡查：监理工程师对施工现场进行定期巡查，了解施工进展、质量、安全等情况。
2. 平行检验：监理工程师对施工过程中的重要环节进行平行检验，确保施工质量。
接地监理实施细则
接地监理实施细则**接地监理实施细则**一、前言本《接地监理实施细则》旨在规范和指导在工程项目实施过程中，针对接地系统的施工、验收及维护等环节的监理工作。
确保接地工程的安全性、有效性和符合相关标准规范要求，保障电力设施稳定运行，预防电气安全事故的发生。
二、适用范围本细则适用于各类新建、改建、扩建工程项目的防雷接地、工作接地、保护接地以及联合接地系统的施工监理。
三、监理内容与要求1. **设计阶段监理**：对设计方案进行审查，确认其满足国家现行的相关法律法规、技术标准和规程规定，如《建筑物防雷设计规范》、《电气装置安装工程接地装置施工及验收规范》等，并需考虑现场地质条件、周边环境等因素的影响。
2. **施工准备阶段监理**：检查施工单位是否具备相应的资质和能力；审核施工图纸、施工方案和技术交底，确保接地系统材料规格、型号、性能等符合设计要求。
3. **施工过程监理**：严格监督接地体埋设深度、间距、焊接质量等关键工序，定期进行现场巡查，记录并核实接地电阻测试数据，确保接地系统施工质量达标。
4. **竣工验收阶段监理**：组织或参与接地工程的竣工验收，对工程质量进行全面评价，对不符合项提出整改意见并跟踪落实，直至达到验收标准。
5. **后期运维阶段监理**：督促和检查接地系统的定期检测、维护和修理工作，确保接地系统长期处于良好状态。
四、监理程序与方法根据项目实际情况，采用巡视、旁站、平行检验等方式进行全过程、全方位监理。
对于关键部位、关键工序必须实行旁站监理，确保施工质量符合设计和规范要求。
五、违规处理对于违反接地设计、施工规范和本实施细则的行为，监理工程师应立即制止，并按照合同约定和相关规定进行处理，必要时上报建设单位及相关部门。
六、附则本实施细则将根据国家法律法规、行业标准的发展变化适时修订和完善，以适应新的工程技术要求和管理需求。
以上仅为接地监理工作的基本框架和要点，具体操作中应结合项目实际细化执行，并严格执行国家及地方有关法律法规、技术规范和标准。
防雷带监理细则
防雷带监理细则一、引言防雷带是建筑物中一项重要的安全防护设施，它能够有效地减少或避免雷击造成的危害。
为确保防雷带的质量和正确使用，本文制定了防雷带的监理细则，旨在指导相关监理人员进行防雷带的监理工作。
二、监理工作的目标和原则1. 目标防雷带的监理工作旨在确保防雷带的安装符合相关标准和规范，能够满足建筑物雷电防护的要求，保障建筑物和人员的安全。
2. 原则（1）技术原则：监理人员应具备丰富的防雷技术知识和经验，能够熟练掌握防雷带的施工工艺和要求，确保施工质量合格。
（2）监督原则：监理人员应严格按照相关法律法规和标准进行监督，及时发现和解决施工中存在的问题和隐患。
（3）协调原则：监理人员应与建设单位、施工单位等各方沟通协作，共同解决监理过程中出现的问题和矛盾。
三、监理任务和要求1. 监理任务（1）材料检查：对防雷带的材料进行抽查和检验，确保其符合国家标准和规定。
（2）施工现场检查：对防雷带的安装过程进行监督检查，包括基础制作、导体焊接、接地装置等环节。
（3）现场记录：将监理过程中的检查情况、存在的问题和处理意见进行详细记录，作为监理报告的依据。
（4）验收评估：对防雷带的施工质量进行综合评估，出具监理报告，明确是否符合验收标准。
2. 监理要求（1）材料要求：防雷带材料应符合相关国家标准，如导体材料应为优质铜材，外护层材料应具有良好的耐候性能。
（2）施工要求：防雷带的安装应严格按照设计要求和技术规范进行，焊接点应牢固可靠，接地装置应与建筑物的大地网相连接。
（3）监理记录：监理人员应在现场进行记录，包括施工过程中的合格情况、问题和整改意见等，并及时向相关方面反馈。
四、监理报告和评估1. 监理报告监理报告是监理人员完成监理任务后的主要成果之一，应包括以下内容：（1）防雷带材料的检查结果；（2）施工过程中的监理记录；（3）存在的问题和整改意见；（4）防雷带的综合评估结果。
2. 评估标准防雷带的评估应符合相关标准和规范，包括但不限于以下要求：（1）防雷带的导体电阻应符合设计要求；（2）焊接点的接触电阻应符合要求；（3）接地装置与大地网的连接电阻应符合要求；（4）防雷带应有效保护建筑物免受雷击。
建筑防雷工程监理实施细则

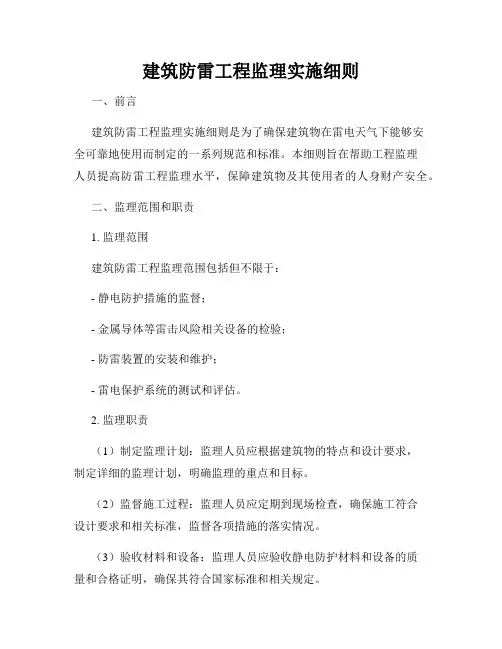

建筑防雷工程监理实施细则一、前言建筑防雷工程监理实施细则是为了确保建筑物在雷电天气下能够安全可靠地使用而制定的一系列规范和标准。
本细则旨在帮助工程监理人员提高防雷工程监理水平，保障建筑物及其使用者的人身财产安全。
二、监理范围和职责1. 监理范围建筑防雷工程监理范围包括但不限于：- 静电防护措施的监督；- 金属导体等雷击风险相关设备的检验；- 防雷装置的安装和维护；- 雷电保护系统的测试和评估。
2. 监理职责（1）制定监理计划：监理人员应根据建筑物的特点和设计要求，制定详细的监理计划，明确监理的重点和目标。
（2）监督施工过程：监理人员应定期到现场检查，确保施工符合设计要求和相关标准，监督各项措施的落实情况。
（3）验收材料和设备：监理人员应验收静电防护材料和设备的质量和合格证明，确保其符合国家标准和相关规定。
（4）测试和评估：监理人员应组织对防雷装置和雷电保护系统进行测试和评估，确保其可靠性和有效性。
（5）记录和报告：监理人员应及时和准确地记录监理过程中的情况和问题，并向相关责任方提交监理报告。
三、防雷工程监理的技术要求1. 地形环境分析监理人员应对建筑物周围的地形环境进行细致地分析，了解周围地形对建筑物防雷的影响，并据此提出相应的防护建议。
2. 防雷系统的设计和布置（1）防雷系统应按照相关设计规范进行布置，且布置应合理、紧凑。
（2）建筑物上的导体应与地下设备及消防系统相连，形成完整的防雷系统。
（3）防雷系统的布置应考虑建筑物的使用功能、雷电风险等因素。
3. 静电防护（1）监理人员应监督静电防护措施的落实情况，包括设置合适的接地设备和防静电装置。
（2）静电防护措施的材料和设备应符合相关国家标准，并经过质量验收。
4. 防雷装置的安装和维护（1）监理人员应监督防雷装置的正确安装和维护，确保其符合设计要求，且能正常工作。
（2）防雷装置的维护应定期进行，维护过程中应注意安全操作，防止发生意外事故。
5. 测试和评估（1）监理人员应组织对防雷装置和雷电保护系统进行测试，确保其能够有效地保护建筑物免受雷击。
防雷及接地安装施工监理实施细则
×××××工程防雷及接地安装施工监理实施细则（示范本）**************北京兴电工程建设监理公司第×××项目监理部年月×××××工程防雷及接地安装施工监理实施细则总监理工程师：编制人：北京兴电工程建设监理公司第×××项目监理部年月防雷及接地安装施工监理实施细则一. 工程特点熟悉设计施工图中对如下各项内容的描述：工程规模：面积、层数、建筑高度、结构型式工程防雷等级建筑物低压配电系统的接地型式智能建筑电源与接地要求建筑物等电位联结要求电梯电气设备接地规定二. 编制依据1. 已批准的监理规划；2. 工程设计图纸；3. 已批准的施工组织设计；4.《建筑工程监理规程》DBJ 01-41-2002；5. 《建筑工程资料管理规程》DBJ 01-51-2003；6. 《建筑工程施工质量验收统一标准》GB 50300-2001；7. 《建筑电气工程施工质量验收规范》GB 50303-2002；8. 《建筑安装分项工程施工工艺规程》DBJ 01-26-96；9. 《工程建设标准强制性条文》（房屋建筑部分） 2002年版；《建筑物防雷设计规范》GB 50057-94（2000年局部修订）10. 《电梯工程施工质量验收规范》GB 50310-2002；11. 国家及地方有关工程建设法令、法规及技术规范；三. 工程监理工作的流程四. 监理控制要点和措施五.质量通病及防治措施质量通病1.焊接质量差。
2.突出屋面金属管道或金属构架未与防雷网相连。
3.防雷网不平直，有锈蚀。
4.防雷网支持卡间距不均匀，转弯处间距大，支持件单薄。
5.等电位联结干线未焊成环形网路。
6.等电位联结支线截面不够，连结不牢，有串联现象。
7.接地线穿墙、穿楼板未加套管保护。
8.材料报验、工程报验资料有滞后，欠完整。
接地工程监理实施细则(全)
接地工程监理实施细则一、工程特点及技术.质量标准1.1本工程1.2本工程与既有线并行施工1.3本工程施工地段地质类型主要有风沙、地震区砂土液化、水塘湿地等，特殊性岩土主要为盐渍土，软土(松软土)等；地下水较为丰富，埋藏浅，地质、水文构状复杂，施工中必须按设计标准、施工工艺、施工工序执行。
1.4技术质量标准，严格执行《铁路电力工程施工质量验收标准》(TB10420-2003).二、监理工作范围及重点2.1根据监理合同，，以及银川供电段电力远动系统。
2.3工程的重点为电力一级负荷贯通线立杆，电缆施工，以及配电所设备安装调试，远动装置安装调试。
2.4监理依据2.4.1《铁路建设工程监理规范》(TB10402—2007)2.4.2《铁路电力工程施工质量验收标准》(TB10420—2003)2.4.3委托监理合同2.4.4国家的有关法律、法规及本工程有关批准文件。
三、监理工作流程图施工单位施工过程监理单位提报开工前相关资料1监理工程师熟悉设计文件，了解施工条件，核对施工图纸，参加技术交底。
2审核施工单位施工组织设计（施工方案）、施工组织机构及施工机械、人员进场情况、开工条件等。
施工前准备工作接地装置安装1按施工方案、工艺、工序施工。
2进场材料、设备、构配件批次检查，验证质量证明文件，规格、型号符合设计标准。
3接地体埋设深度，接地方式、接地电阻值符合设计要求。
4分项工程完工后全部检查。
1审核施工方案，核查进场材料、设备、配件质量、证明文件及测试报告。
2对隐蔽工程、重点部位、关键工序进行监控。
3核查安装技术记录及相关的测试试验报告。
避雷针（线、带、网）安装1提报竣工初验申请表及相关资料.2参加竣工验收检查。
1监理工程师审查施工单位提报的工程竣工初验报审表；2参加竣工初验检查。
工程竣工四、监理工作控制要点，目标及监控手段4.1既有线或临近既有线接地工程施工，必须做好施工前期调查，落实既有线设备的状况、位置及径路走向，防止施工中损坏设备，造成行车安全事故。
防雷及接地安装工程监理细则
防雷及接地安装工程监理细则1、材料的规格、质量符合设计要求：接地装置的接地电阻值必须符合设计要求。
2、接至电气设备、器具和可拆卸的其他非带电金属部件接地(接零)的分支线，必须直接与接地干线相连，严禁串联连接。
3、避雷针(网)及其支持件安装位置正确，固定牢靠，防腐良好；针体垂直，避雷网规格尺寸和弯曲半径正确；避雷针及支持件的制作质量符合设计要求。
设有标志灯的避雷针灯具完整，显示清晰。
避雷网支持间距均匀；避雷针垂直度的偏差不大于顶端针杆的直径。
4、接地(接零)线敷设应符合下列要求：a．平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整。
b．焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固，有防松措施。
c．防雷接地引下线的保护管固定牢靠，断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。
防腐均匀，不污染建筑物。
5、接地体安装：位置正确，连接牢固，接地体埋没深度距地面不小于0.6m。
隐蔽工程记录齐全、准确。
6、应注意的质量问题6.1接地体6.1.1接地体埋深或间隔距离不够：按设计要求执行。
6.1.2焊接面不够，药皮处理不干净，防腐处理不好：焊接面按质量要求进行纠正，将药皮敲净，做好防腐处理。
6.1.3利用基础、梁的钢筋搭接面积不够：应严格按质量要求去做。
6.2支架安装6.2.1支架松动，混凝土支座不稳固：将支架松动的原因找出来，然后固定牢靠，混凝支座放平稳。
6.2.2支架间距(或预埋铁件间距)不均匀，直线段不直，超出允许偏差：重新修改好间距，将直线段校正平直，不得超出允许偏差。
6.2.3焊口有夹渣、咬肉、裂纹、气孔等缺陷现象：重新补焊，不允许出现上述缺陷。
6.2.4焊接处药皮处理不干净，漏刷防锈漆：应将焊接处药皮处理干净，补刷防锈漆。
6.3防雷引下线暗(明)敷设6.3.1焊接面不够，焊口有夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象：应按第条进行处理。
