微波检测技术及应用

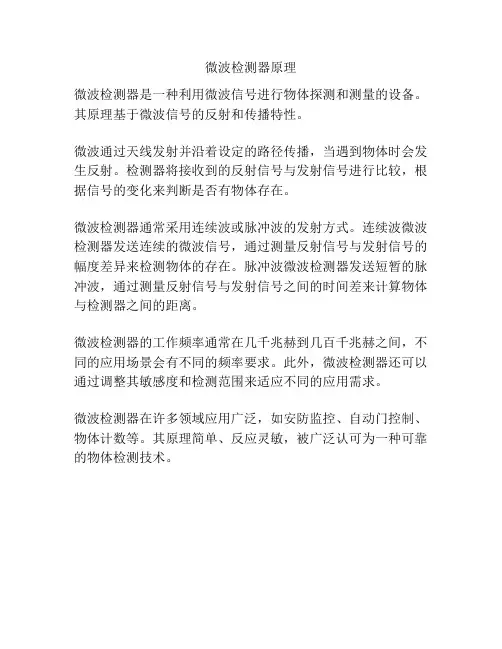

微波检测器原理

微波检测器原理
微波检测器是一种利用微波信号进行物体探测和测量的设备。
其原理基于微波信号的反射和传播特性。
微波通过天线发射并沿着设定的路径传播,当遇到物体时会发生反射。
检测器将接收到的反射信号与发射信号进行比较,根据信号的变化来判断是否有物体存在。
微波检测器通常采用连续波或脉冲波的发射方式。
连续波微波检测器发送连续的微波信号,通过测量反射信号与发射信号的幅度差异来检测物体的存在。
脉冲波微波检测器发送短暂的脉冲波,通过测量反射信号与发射信号之间的时间差来计算物体与检测器之间的距离。
微波检测器的工作频率通常在几千兆赫到几百千兆赫之间,不同的应用场景会有不同的频率要求。
此外,微波检测器还可以通过调整其敏感度和检测范围来适应不同的应用需求。
微波检测器在许多领域应用广泛,如安防监控、自动门控制、物体计数等。
其原理简单、反应灵敏,被广泛认可为一种可靠的物体检测技术。
微波检测原理

微波检测原理微波检测是一种利用微波技术进行目标探测和识别的技术手段。
它通过发射微波信号,利用目标对微波信号的反射或散射来实现对目标的探测和识别。
微波检测原理主要包括微波信号的发射、传播、接收和处理等几个方面。
首先,微波检测的原理是基于微波信号的发射。
发射器产生微波信号,并将其发射出去。
微波信号的频率和功率是影响微波检测性能的重要参数。
微波信号的频率决定了微波的穿透能力和散射特性,而功率则决定了微波信号的传输距离和探测灵敏度。
其次,微波信号在空间中的传播是微波检测的重要环节。
微波信号在空间中的传播受到目标的影响,目标对微波信号的反射、散射和吸收等现象会导致微波信号的变化。
利用这些变化,可以实现对目标的探测和识别。
传播过程中的路径损耗、多径效应等也是影响微波检测性能的重要因素。
接收器接收到经过目标反射或散射后的微波信号,并将其转换成电信号。
接收到的电信号经过放大、滤波等处理后,可以得到目标的特征信息。
微波检测的接收器需要具有较高的灵敏度和动态范围,以便对微弱的目标信号进行有效的检测和识别。
最后,微波检测的原理还包括对接收到的信号进行处理和分析。
处理和分析过程中需要利用信号处理、目标识别等技术手段,将接收到的信号转化成目标的位置、速度、形状等信息。
这些信息对于实现对目标的精确定位和识别至关重要。
综上所述,微波检测原理主要包括微波信号的发射、传播、接收和处理等几个方面。
通过对这些方面的研究和应用,可以实现对目标的快速、准确的探测和识别。
微波检测技术在军事、安防、环境监测等领域具有广泛的应用前景,对于提高目标探测和识别的效率和精度具有重要意义。
微波检测技术

•精品课件
!
•精品课件
!
为了保证发射的微波有很强的方向性,必须使用特殊结 构的发射天线。常有的发射天线有喇叭形天线、抛物面天 线、介质天线等。
• 常见的微波天线
(a) 扇形喇叭天线 (b) 圆锥形喇叭天线 (b)(c) 旋转抛物面天线 (d) 抛物柱面天线
3. 微波在检测技术中的应用
(1) 利用微波的定向辐射特性进行测量 据此原理可以制成开关式物位计
到的功率的大小来反映物位的高度。在发射功率及两天线的距离S为定值、其它 有关参数不变的情况下,接收功率与天线距物位的距离d有关。测出接收功率即 可求知距离d,从而能测得物位。
由于微波在传播途径上有衰减和干扰反射(因泡沫、 蒸汽粉尘、冷凝、贮罐内部构件反射等), 故测量的关键 是要能接收到反射回波,并识别出有效回波。接收的回波 能量Pk可用简化的雷达方程表示如下:
由于水的吸收损耗远较其它电介质大,所以,当微波功 率通过物料时,其衰减量的大小将主要取决于物料中水分含 量的多少,这就是衰减法微波测湿的原理。
2、微波测湿技术的应用
利用微波测量湿度或水分的方式基本上有三种类型,即 空间波式、波导式和反射式。
煤中含水量的测量
•衰减法微波测湿原理方框图
•微波测量煤的含水量示意图
式中 Pτ—— 天线辐射功率; C ——经验系数,由系统决定; Gi—— 目标表面介电特性及面积决定的反射增益;
Gt、Gk —— 天线的发射和接收增益(效率);
r —— 天线与目标间距离。
2. 微波系统的分类
测距的微波系统通常分为两类:脉冲雷达和调频连续 波雷达(FMCW)
脉冲雷达 脉冲雷达技术用于较短距离的测量及物位测量。微波脉 冲来回传播时间t由下式决定:
微波检测

背景介绍
• 随着航空航天工业的发展,大量新型材料被 采用,而这些材料用X射线和超声波检测难以 得到满意的检测结果,而微波能够贯穿介电 材料,穿透声衰减很大的非金属材料。所以 微波检测技术在大多数非金属和复合材料内 部缺陷检测及各种非电量测量等方面得到广 泛应用。
微波检测原理
•
微波是一种电磁波,其波长很短且频率很 高,其频率范围大约为300MHz—300GHz, 相应波长为1m--1mm。 • 通过研究微波的反射、投射、衍射、干涉、 腔体微扰等物理特性的改变,以及介电常数的 损耗正切角的相对改变,使微波基本参数如波 幅、频率会发生一定的变化,通过上述变化对 待测试样做出是否有缺陷相应的判断,及参数 测定。
Thank you~~~
微波反射法测厚度流程
1. 微波信号发生器产生微波,一路经过定向 耦合器进入相位计。 2. 另一路通过环形器A进入发射探头,被待 测试件表面反射回环形器,随电路进入另 一环形器B,再经另一表面反射,回到环 形器B,再进入相位计。 3. 待测试件的厚度决定两路的形程差。由相 位计测得的两波相位差,可确定待测件厚 度。
微波检测方法及适用范围
• 检测方法有穿透法、散射法、反 射法等。 • 穿透法、可用于测量待测件厚度。 • 反射法、用于研究材料的介电性 能及测量金属材料的厚度。 • 散射法多用于材料的探伤检测
反射法
•
微波反射是由材料内部或背面反射的微波,随材 料内部或表面状态变化而变化。主要有连续波反 射法、脉冲反射法和调频反射法等。反射法检测 要求收发传感器轴线与工件表面法线一致,利用 不同介质的分界面上的反射现象,根据幅度、相 位等的变化反应待器A
待测件 (钢板)
环形 计B
定向 耦合 器
基于微波技术的无损检测技术

基于微波技术的无损检测技术随着科技的发展,无损检测技术和设备已经变得越来越普遍。
这种技术可以帮助我们检测物品的缺陷和损坏,而不需要对物品进行损坏性的测试。
其中,基于微波技术的无损检测技术可以在不破坏物品的情况下检测物品是否存在问题。
微波技术是一种高频电磁波波长介于1 mm到1 m之间的辐射能,其频率范围在300 MHz到300 GHz之间。
基于微波的无损检测技术通过测量这些高频电磁波与物品所反射或透射的波形、时延、振幅等特征来判断物品的健康状况。
基于微波的无损检测技术的应用范围非常广泛。
例如,无损检测技术可以用于检测管道、船舶、飞机、汽车、高速铁路和建筑物等基础设施的可靠性和安全性。
在医学和生物领域,微波技术不仅可以检测人体组织、癌症等疾病,还可以检测食品、荆棘等材料的营养价值和质量。
在工业生产中,基于微波的无损检测技术可以大大提高产品的质量和生产效率。
例如,无损检测技术可以检测焊接缺陷、裂纹、氧化、腐蚀和磨损等质量问题,从而确保产品的可靠性和安全性。
同时,基于微波的无损检测技术也可以检测生产线上的设备运转状况,及早检测设备故障并进行维护。
基于微波技术的无损检测技术具有许多优点。
例如,该技术可以在物品表面和内部同时检测,避免了物品内部损伤和测试过程中的污染。
此外,该技术可以高速扫描物品,节约了测试时间和成本。
当然,由于每种材料的电磁特性都不同,所以需要针对不同的物品进行定制化的技术和设备。
尽管基于微波的无损检测技术具有许多好处,但是仍然存在一些问题和挑战。
首先,该技术需要专业人员进行操作,这对于一些小型企业和个人来说可能具有一定的限制和困难。
此外,由于各种因素的影响,如温度、湿度、物品厚度和材料变化等,会影响测试结果,从而导致误差和不准确性。
因此,在实际应用中,我们需要根据具体情况进行调整和测试,以避免误解和错误。
总体来说,基于微波技术的无损检测技术已经成为现代工业和医学领域中不可或缺的一部分。
微波检测主要方法

微波检测主要方法微波检测是通过发送和接收微波信号来实现对目标物体进行侦测和测量的一种技术。
微波检测主要方法有以下几种:1.脉冲雷达:脉冲雷达是微波检测的一种基本方法。
它通过发射短脉冲信号并接收其反射信号来测量目标物体的距离和速度。
利用脉冲回波的延迟时间,可以计算出目标物体与雷达的距离。
2.连续波雷达:连续波雷达是一种基于连续发射和接收微波信号的检测方法。
它通过测量微波信号的频率变化来判断目标物体的运动状态。
连续波雷达通常用于测量目标物体的速度和方向。
3.合成孔径雷达(SAR):合成孔径雷达是一种利用合成孔径技术进行微波成像的方法。
它通过在航空器或卫星上安装雷达发射器和接收器,并通过对多个雷达图像进行叠加处理来生成高分辨率的地面图像。
合成孔径雷达可以在任何天气条件下对地表进行成像,具有较高的分辨率和遥感能力。
4.相位多普勒雷达:相位多普勒雷达是一种通过测量目标物体散射的微波信号的相位和频率变化来获取目标物体的运动信息的方法。
相位多普勒雷达广泛应用于飞机、船舶和汽车等运动目标的速度、方向和加速度测量。
5.红外线微波结合检测:红外线和微波两者结合使用可以提高目标物体的检测能力。
红外线用于检测目标物体的热能辐射,而微波则用于测量目标物体的位置和速度。
这种方法可以在不同环境条件下实现对目标物体的准确和可靠的检测。
6.反向散射雷达:反向散射雷达是一种利用由目标物体散射的微波信号进行距离测量和目标识别的方法。
它广泛应用于航天、航空、军事等领域,用于目标检测、导航和目标识别。
除了以上方法,还有其他一些微波检测方法,如相控阵雷达、干涉雷达、散射雷达等。
这些方法都在不同的领域和应用中发挥着重要的作用。
总结起来,微波检测主要方法包括脉冲雷达、连续波雷达、合成孔径雷达、相位多普勒雷达、红外线微波结合检测和反向散射雷达等。
每种方法都有其特点和适用范围,可以根据具体需求选择合适的方法进行微波检测。
微波检测技术

3. 微波物位计的应用
调频连续波雷达 一个波幅恒定的线性锯齿波或三角波调频的微波信号从 天线发射,并从目标上反射回来,调频的上升时间必须足够 长,以便在调制结束前反射信号能返回到接收器。在用于物 位测量的雷达中,调频产生在8~24GHz之间。被反射的微 波信号在延时时间t后被接收,并和频率已变化的发射信号 混 合。两者的差频被分离出来,假设物料表面是静止的,则混 频器输出信号的频率正比于延时时间t,因而可据此计算天 线 到反射面的距离。用数字信号处理使之对同一变化方向上的 突然相位变化不敏感,这样就能用中频(IF)信号来计算过 零(零交叉)的数字。用快速傅立叶变换(FFT)来计算IF 信号,它需要测量IF频谱,然后确定到反射目标的物位距 离,并消除干扰反射。
常见的微波天线
(a) 扇形喇叭天线 (b) 圆锥形喇叭天线 (c) 旋转抛物面天线 (d) 抛物柱面天线
3.
微波在检测技术中的应用
利用微波的定向辐射特性进行测量 据此原理可以制成开关式物位计 利用微波的反射特性进行测量 可以制成液位计、测厚仪和微波雷达等。 利用物质对微波的选择性吸收特性进行测量 可以测量纸张、粮食、木材、糖果等固体物料的含水量。
(2) 反射式物位计
反射式物位计是利用回声测距的原理工作的。其原理如图所示。发射天线 向被测目标发射微波,被测目标反射的微波被接收天线接收。由于天线与待测 界 面的距离不同(因物位变化),接收天线接受到的微波功率也不一样,可由接 收 到的功率的大小来反映物位的高度。在发射功率及两天线的距离S为定值、其它 有关参数不变的情况下,接收功率与天线距物位的距离d有关。测出接收功率即 可求知距离d,从而能测得物位。
由于微波在传播途径上有衰减和干扰反射(因泡沫、 蒸汽粉尘、冷凝、贮罐内部构件反射等), 故测量的关键 是要能接收到反射回波,并识别出有效回波。接收的回波 能量Pk可用简化的雷达方程表示如下:
微波无损检测技术全解

①穿透法
穿透法检测系统框图如下图所示。将发射和接收天线分 别放在试件的两边,通过检测接收的微波波束相位或幅值的 变化,可得到被检测量的情况。按入射波类型不同,穿透法 可分为三种形式,即固定频率连续波、可变频率连续波和脉 冲调制波。穿透法可用于透射材料的厚度、密度、湿度、化 学成分、混合物含量、固化度等的测量,可用于夹杂、气 孔、分层等内部缺陷的检测。
微波无损检测的原理
在微波检测中,微波与被检材料(介质)相互作 用,介质的电磁特性和对微波场的影响,决定了微 波的分布状况和微波幅值、相位、频率等基本参 数的变化。通过测量微波基本参数的变化,即可 判断被测材料或物体内部是否存在缺陷以及测定 其它物理参数。
微波无损检测的基本方法
微波无损检测方法主要有穿透法、反射法,干 涉法、全息法以及CT法等,下面逐一加以简单介 绍。
无损检测技术是以物理现象为基础的,回顾 一下世界无损检测技术的起源,都是一种物理 现象被发现后,随之进行深入研究并投入应用, 一般的规律往往首先是在医学领域、军工领域 应用,然后推广到工业领域应用。其中的微波 无损检测技术 在近些年来发展迅速,应用范 围也越来越广。
什么是微波?
微波是一种电磁波,它的频率范围约为3001VIHz一 300GHz,相应的波长为1m — 1mm。在此频率范围内,可 划分为X、K,Q,U,V, E、W等波段。按其波长 范围可分为分米波,厘米波和毫米波。微波无损检测是微波 技术的工业应用之一,它是以微波为传递信息的媒质,对被 检材料。构件或产品进行非破坏性检测,判断其内部是否存 在缺陷或测定其它物理参数。在微波无损检测中,常用X 波段(8.2~12.5GHz)和K波段(26.5一40GHz),已发展 到W波段(56一100GHz)。
微波无损检测技术及应用
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
微波检测技术及应用[摘要] 系统地介绍了微波无损检测的原理和微波无损检测技术在工程中的应用,指出了目前微波无损检测技术在应用中存在的问题,给出了今后研究工作的方向。
[关键字] 微波无损检测;复合材料;层间脱粘;裂纹裂缝缺陷;气孔缺陷。
Abstract: The principle and engineering uses of the microwave nondestracture testing technique are represented systematically in the paper.The problem of the microwave nondestracture testing technique is discussed.A future research work direction is given.Key words: microwave nondestracture testing; compound material; coming unglued between medium; cracks on metal surface; air bubbles in material.1.引言微波无损检测技术是随着微波测量技术的发展和对非金属复合材料的检测要求而产生的。
自60年代以来,随着非金属复合材料在工程中的广泛应用,传统的利用超声波、红外线、激光和X射线来检测这些复合材料中的裂纹、裂缝、气孔、粘扣等缺陷时遇到困难。
其主要原因是: 超声波在复合材料中衰减很大,光波不能穿透不透明的复合材料; X 射线检测平面缺陷时,由于射线的能量变化很小,导致底片对比度低,这在检测分层媒质的脱粘,层与层的错动时受到限制。
而微波对非金属复合材料具有较好的穿透性,适合于作为检测复合材料的射线。
另一方面,微波网络分析仪的可测频率越来越高,不仅可测反射波和散射波的振幅,而且可测波的相位变化。
这使微波测量在非金属复合材料的质量检测中得到广泛应用。
并且在其它领域,如压力容器表面的裂纹和裂缝,石油管道中的裂纹、裂缝和阻塞的检测中得到广泛应用。
美国军方于60 年代首先将微波无损检测技术用于检测大型固体火箭发动机内固体推进剂深处的气孔缺陷,检测发动机烧蚀喷管内衬的脱粘,和检测航天飞机的绝热陶瓷的质量。
以后逐步应用于检测一些非金属复合材料薄片和薄膜的厚度,检测塑料、陶瓷、树脂、玻璃、橡胶等材料中的缺陷和材料的质量。
据报道,频率为35GHz的微波照射到被测样品上,应用反射法波测量塑料薄片的厚度,其精度可达0.125mm。
将频率为9.6GHz 微波对含有缺陷的环氧树脂样品扫描,应用散射波法可探测到f1.02mm—f5.8mm的空气气泡。
利用微波穿透法通过对微波能量变化的检测,可测得材料密度为0.02mg / cm3的变化。
我国也是军方于1969 年开始将微波无损检测技术用于检测火箭发动机的脱粘和玻璃钢壳体的质量问题,检测雷达罩的厚度,以后各大油田将该技术用于检测玻璃钢抽油杆中的缺陷,化工领域将该技术用于检测环氧树脂的固化度,检测压力容器表面的裂缝和裂纹。
目前,微波无损检测技术又用于检测桥梁和大型建筑混凝土的质量和解决一些新领域中的检测问题。
2.微波检测技术原理及特点2.1 微波检测原理微波是指波长范围在1mm——100mm的电磁波。
微波属于电磁波,由于其频率很高,所以不少人们也叫微波为高频电磁波。
微波的波段夹在超短波与红外线的波段之间,它也属于无线电波中波长最小的波段,频谱范围是300MHz至3000GHz。
微波可以分为三个波段:首先第一波段是分米波、其次是厘米波、接着是毫米波。
微波的本质都为电磁波,所以被广泛应用于工业,医学,科学等领域。
为了避免它们之间的相互影响与干扰,将波段划分为如下波段。
表1照射到被测物体上,通过分析反射波和透射波的振幅和相位的变化,波的模式的变化,通过对散射波的分析,从而了解被测样品中的裂纹、裂缝、气孔等缺陷,分层媒质的脱粘,夹杂等的位置和尺寸,复合材料内部密度的不均匀程度的技术。
2.2 微波检测技术的特点①其波长范围是从1.0mm ——1.0m ,所以可供不同领域的工作选用,因此我们可以用不同频率来测被测物体;②在烟雾灰尘水汽化学以及高低温的环境下对所检测的信号传播的影响特小;③这种微波检测技术所需要的时间周期短,反应灵敏;④这种检测方法测量的信号是电信号,不需要进行非电量的转换,从而缩短了传感器与处理器间的接口所需要的时间;⑤微波对人体没有比较明显辐射危害,也没有对公众有损健康的问题。
2.3 微波检测技术的缺点①利用这种检测方法在进行参数检测时,易受温度、气压、取样位置的影响,需要考虑补偿措施;②微波检测仪表的零点漂移和标定问题没有给予很好的解决。
图1 3.微波检测主要方法3.1 微波穿透法微波穿透法检测系统又称传输检测系统,具体如上图所示。
在上图中的等幅连续波是微波信号源产生的扫频波和脉冲调制波。
当被测材料对微波有吸收时,比如含有水分,透射波随传输距离增大而衰减。
在实验开始时,为了避免过载而损坏系统中的指示器,首当其冲探要把它的灵敏度设置为最小值。
如果系统阻抗不均匀,可采用阻抗过渡办法得到匹配。
从幅度、相位的变化信息中我们可以提取有效信息来反映材料内部状况,继而我们就可进行材料物理和化学变化的测定。
从接收喇叭探头上获得的微波信号,我们可以直接和微波信号源的信号比较它们两者幅度与相位。
在此参考信号取t V ωcos 0,则接收信号()()()t V t V t V ωϕωϕϕωsin sin cos cos cos '+'=-' (1)t V t V t V ωϕωϕϕωsin )`sin (cos )`cos ()`cos(+=- (2) 在以上两式中, ϕsin V '为正交分量有时也称90º相移分量;而ϕcos V '为同相分量。
微波穿透法又称传输法,大体可分为三种,分别为:点频连续波法、扫频连续波法与脉冲调制法。
a.点频连续波穿透法微波发生器的频率是非常稳定的,而且也是是窄带的;或者是所要求的频带宽度内材料性质随频率改变非常小,从而对频率并非特别敏感。
点频连续波传输的两种分量同相和90º相移都能检测,并且相互干扰很小。
用穿透法检测玻璃钢和某些非金属材料的瑕疵,也主要是观察接收微波波束相位或幅度的变化情况。
我们可采通过介质透镜来改善微波辐射波束,用以保证波束横截面窄小,从而使分辨率有效的提高。
b.扫频连续波穿透法某些微波相互作用的频率是特别敏感的,在这时,它们的材料性质的发生改变时,谐振频率也会随着发生改变。
在我们应用的频带的范围里,响应应该是频率的函数。
频率被预先编程能自动变化的扫频频率微波发生器取代了点频微波发生器,现在使用的电子自动扫频可以一倍频程或更宽的频带工作。
低噪声、高增益、宽带放大器还能测定通过具有很高衰减材料的穿透传输信号。
已有从100kHz 到4GHz 或10MHz 到40GHz 的多倍程发生器。
矢量网络分析仪则提供了宽带的幅度和相位。
c.脉冲调制穿透法在检测波当中,穿透传输波能实现相位的测量,但是这只是相对于参考波所言。
当测量传输时间时,就需要用到脉冲调制技术。
为有效的了调制脉冲,微波发生器内应该有选通和关闭的功能。
在接收器内部,相位比器被峰值检测器所代替。
所以,接收器的输出相对于发出的脉冲有一定时间的延迟。
扫频频率测量给出了群延迟信息。
矢量网络分析仪的在时域特征方面也可以有效地选用。
3.2微波反射法依据被测物料的对微波能量有反射作用,微波反射法检测的是被物体反射回来的波的能量的数值。
由反射回来的电磁波能量的数值再和发射时微波能量数值的对比得出数值。
微波反射法检测时,设备装置时要求收发传感器的轴线要与物件表面的法线相同。
根据使用的微波器件不同,有点频连续波反射法,扫频连续波反射法,调频波反射法,时域(频域)反射法等。
反射的深度可用脉冲调制入射波进行测定。
当反射的时间延迟脉冲与入射脉冲在时间上进行比较且微波在材料中的速度已知时,就能测定反射位置的深度。
在频率与时间域两种调制中,反射体的特征可以根据反射信号的强度测定。
图2反射法有两种形式:单天线与双天线系统。
单天线系统,入射和反射波均沿着微波发生器和天线间的波导传输,如图2所示。
相位检测器的设置用于比较相对于入射相位的反射波相位。
这就给出了两个输出信号,即在反射波中分别正比于同相和90º移相的分量。
当和地面为九十度或近于九十度入射时,工作良好。
双天线反射系统图3工作在适当反射的入射角。
这时反射天线设备与用于穿透测量的是相同的。
但在穿透测量中,反射波没有被利用。
在被检测物件的表面,则应该遵守边界条件。
从第一表面反射的微波不能反应出被测样件物体内部不均匀性的任何信息。
而内部反射的不连续波在表面折射时,它们最终表和面反射波叠加。
当在被检物体背面渡层导电金属层时,微波会从此金属表面反射经过被检物体表面两次,它也和表面反射波叠加,我们这些反射波中提取我们所需要被检物体的内部信息。
3.3微波散射法一般散射计安装收、发传感器,可按接收信号强弱调整角度,也可互相垂直。
假如散射源是一个金属球或者介质球,在瑞利区,即波长较半径大得多时,则有πλ5<a ;若使用频率为100千兆赫,能够检测飞船外壳防热陶瓷片内部夹杂半径小于70微米,可见灵敏度相当高。
此外,由于采用散射法检测,探头不加调节,所接收到气孔位置的微波信号会下降,必须通过实验调整微波的接收和发射探头角度,使与试件表面法线形成最佳夹角。
散射法的有关计算:对导电金属球,若远场散射截面为σ,则反向散射截面()0σ,按下式计算:()622490⎪⎭⎫ ⎝⎛=λππλσa (3)正向散射截面()πσ为()62249⎪⎭⎫ ⎝⎛=λππλπσa (4)由式(3)、(4)可知,反向散射比正向散射大约大一个数量级。
对低耗介质球,反向散射截面()0σ计算公式如下:()6222210⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛+-=λπεεεεπλσa r r (5)若在介质材料内部有球状气泡,则r ε=1,按式(5)可求出反向散射截面,并且这种散射显然要比金属球产生的散射小。
3.4微波干涉法用驻波测量线(又称开槽线)测量驻波的幅度和相位的变化,信号源频率范围12.4——18kGHz ,收发两用探头非接触地对着试件表面,被检测材料如有物理或化学变化,例如玻璃纤维增强塑料内玻璃纤维与树脂比例的改变,以及该复合材料厚度的改变,就会分别发出不同的改变信号。
这样检测分层时,试件表面不规律,就会影响到扫描检测,经过改进之后,就可以从反射波变化“看到”材料内部第二层的脱粘,由此可见,此方法对非金属胶接件的检查是很有用的。
