电子电路中的功率放大技术

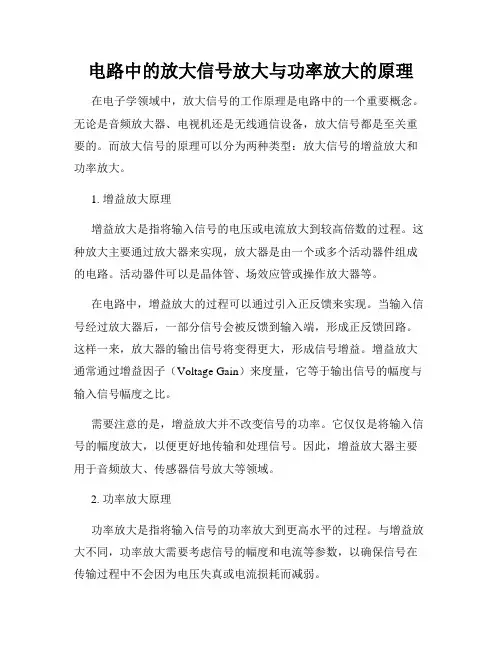

电路中的放大信号放大与功率放大的原理
电路中的放大信号放大与功率放大的原理在电子学领域中，放大信号的工作原理是电路中的一个重要概念。
无论是音频放大器、电视机还是无线通信设备，放大信号都是至关重要的。
而放大信号的原理可以分为两种类型：放大信号的增益放大和功率放大。
1. 增益放大原理增益放大是指将输入信号的电压或电流放大到较高倍数的过程。
这种放大主要通过放大器来实现，放大器是由一个或多个活动器件组成的电路。
活动器件可以是晶体管、场效应管或操作放大器等。
在电路中，增益放大的过程可以通过引入正反馈来实现。
当输入信号经过放大器后，一部分信号会被反馈到输入端，形成正反馈回路。
这样一来，放大器的输出信号将变得更大，形成信号增益。
增益放大通常通过增益因子（Voltage Gain）来度量，它等于输出信号的幅度与输入信号幅度之比。
需要注意的是，增益放大并不改变信号的功率。
它仅仅是将输入信号的幅度放大，以便更好地传输和处理信号。
因此，增益放大器主要用于音频放大、传感器信号放大等领域。
2. 功率放大原理功率放大是指将输入信号的功率放大到更高水平的过程。
与增益放大不同，功率放大需要考虑信号的幅度和电流等参数，以确保信号在传输过程中不会因为电压失真或电流损耗而减弱。
功率放大器通常采用功率晶体管、功率管或功率放大模块等器件。
这些器件能够提供足够的电流和电压来驱动负载，从而使信号的功率得以放大。
在功率放大器中，通过控制输入信号的电流和电压，以及输出电路的负载特性，来实现对输入信号功率的放大。
通常，功率放大器会根据信号特点进行匹配，以确保无功功率损失最小化，同时最大化输出功率。
功率放大器在很多应用中都起到重要的作用，比如无线通信、雷达系统、高清电视等。
这些设备需要将信号的功率适当放大，以确保信号的传输和处理的质量。
综上所述，放大信号的原理包括增益放大和功率放大两种类型。
增益放大主要关注信号幅度的提升，而功率放大则关注信号功率的提升。
这两种原理在电路设计中起到不可或缺的作用。
什么是功率放大器它在电子电路中的作用是什么
什么是功率放大器它在电子电路中的作用是什么功率放大器是一种电子器件，它可以将输入信号的功率放大到更高的水平，并输出给负载。
在电子电路中，功率放大器扮演着至关重要的角色，用于增强信号的幅度、电流和功率，以满足各种应用的要求。
一、功率放大器的分类功率放大器按照放大方式和使用材料的不同，可以分为几种不同的类型：1. 线性功率放大器：它是最常见的功率放大器。
线性功率放大器可以将输入信号放大到相同或接近相同的比例，同时保持信号的波形和频率不变。
2. 非线性功率放大器：这种功率放大器主要用于无线通信领域。
非线性功率放大器能够在不同频率处提供较大的功率增益，但会对信号的波形产生失真。
3. 开关功率放大器：开关功率放大器主要用于数字信号处理和功率放大器。
它可以在高效率和高功率输出的同时，快速地切换信号。
二、功率放大器的作用功率放大器在电子电路中的作用可以总结如下：1. 信号增强：功率放大器能够将输入信号的幅度增加到更高的水平。
这对于一些需要较大幅度信号的应用非常重要，例如音频放大器和无线通信设备。
2. 驱动负载：功率放大器能够提供足够的电流和功率，以驱动各种负载，如音响扬声器和电动机。
它可以确保负载得到足够的电力供应，从而正常运行。
3. 信号处理：功率放大器可以对信号进行处理，如滤波、调制和解调。
这能够改变信号的特性和形式，以适应不同的应用需求。
4. 改善信噪比：功率放大器可以提高信号的功率，从而减少信号与噪声之间的比值，提高信噪比。
这对于需要高质量信号的应用，如音频设备和通信系统非常重要。
5. 分配功率：功率放大器能够将输入功率分配给不同的输出通道，以满足多信号源和多负载的要求。
例如，在多通道音频系统中，功率放大器可以确保每个通道获得适当的功率供应。
三、功率放大器的应用领域功率放大器在各种领域都有广泛的应用，包括但不限于以下几个方面：1. 音频设备：功率放大器在音响系统、音乐演奏和放送系统中被广泛使用，以提供足够的声音功率和音质。
电工电子技术-功率放大电路
② 动态分析
设输入信号为正弦电压ui，当输入信号位于正半周时， VT1管发射结正偏导通，VT2管发射结反偏截止，有电流iC1经 VT1管流向负载，在负载RL上获得正半周输出电压uo。当输入 信号位于负半周时，VT1管发射结反偏截止，VT2管发射结正 偏导通，有电流iC2经负载流向VT2管，在负载RL上获得负半周 输出电压uo。
10.4 功率放大电路
10.4.1 功率放大电路概述
1．功率放大电路应满足的要求
（1）应有足够大的输出功率。为了获得较大的输出功率， 往往要求三极管工作在极限状态，但使用时，要考虑到三极 管的极限参数PCM、ICM和U（BR）CEO。
（2）效率要尽可能的高。 （3）非线性失真要小。 （4）功率放大管要采取散热等保护措施。
在ui的整个周期内，VT1管和VT2管轮流导通，从而在RL 上得到完整的输出电压uo，所以，此电路称为互补对称功率 放大电路。
在此电路中，当输入信号小于三极管的开启电压时会产 生交越失真，如左图所示。
为消除交越失真，可给三极管稍加一点偏置，如右图所 示。
（2）性能参数计算
① 最大输出功率
输出功率为：
Po
UoIo
1 2 Uom Iom
U
2 om
2RL
上式中，Uom为输出电压uo的峰值。 理想条件下，负载获得最大输出电压
时，其峰值接近电源电压＋UC
Pom
U
2 CC
2RL
② 电源功率
直流电源提供的功率为半个正弦波的平均功率，信号
越大，电流越大，电源功率也越大。电源功率PV为
10.4.2 互补对称功率放大电路
功率放大电路工作原理
功率放大电路工作原理功率放大电路是电子设备中常见的一种电路，它能够将输入信号的功率放大到更大的输出功率，从而驱动负载实现相应的功能。
在现代电子产品中，功率放大电路被广泛应用于音频放大、射频放大、功率放大等领域。
本文将介绍功率放大电路的工作原理，以便读者能够更好地理解和应用功率放大电路。
功率放大电路的工作原理主要包括输入信号放大、功率放大和输出负载驱动三个方面。
首先，输入信号放大是功率放大电路的基本功能之一。
当输入信号进入功率放大电路时，经过放大器的放大作用，输入信号的幅值会得到增大，从而实现对输入信号的放大处理。
而放大器的放大倍数则取决于放大器本身的增益特性，通常通过调节放大器的电路参数来实现不同的放大倍数。
其次，功率放大是功率放大电路的核心功能之一。
在输入信号经过放大器放大后，功率放大电路会将输入信号的功率放大到更大的输出功率。
这通常通过功率放大器来实现，功率放大器能够将输入信号的电压和电流进行放大，从而实现对输入信号功率的放大。
在功率放大的过程中，需要注意功率放大器的工作状态和输出功率的稳定性，以确保输出信号的质量和稳定性。
最后，输出负载驱动是功率放大电路的另一个重要功能。
在输出信号经过功率放大后，需要通过输出负载来驱动相应的负载，实现对负载的驱动和控制。
输出负载通常是电阻、电容、电感等元件，通过合理设计输出负载电路，可以实现对负载的匹配和驱动，从而实现对输出信号的有效控制和传输。
总的来说，功率放大电路的工作原理是通过输入信号放大、功率放大和输出负载驱动三个方面的功能实现对输入信号的处理和输出功率的放大。
在实际应用中，需要根据具体的需求和电路设计要求来选择合适的功率放大电路，并合理设计电路参数和工作状态，以实现对输入信号的有效放大和输出功率的稳定控制。
希望通过本文的介绍，读者能够更好地理解和应用功率放大电路，为相关领域的电子设备设计和应用提供参考和帮助。
功率放大器工作原理
功率放大器工作原理功率放大器是一种用于放大电信号的电子设备，可以将低功率输入信号转换为高功率输出信号。
它在各种电子设备中被广泛应用，包括音频放大器、无线通信系统和雷达系统等。
本文将介绍功率放大器的工作原理和其基本分类。
一、功率放大器的基本原理功率放大器的工作原理基于晶体管的放大特性。
晶体管是一种半导体器件，可以通过控制输入信号的电流或电压来放大电流或电压。
功率放大器通常由多个晶体管级联组成，每个晶体管负责放大输入信号的一部分。
下面将详细介绍功率放大器的几个关键组成部分。
1. 输入级功率放大器的输入级通常是一个小信号放大器，用于放大输入信号的幅度。
输入级由一个或多个晶体管组成，输入信号通过这些晶体管进行放大，并传递给下一个级联的放大器。
2. 驱动级驱动级是功率放大器中的中间级，用于信号的进一步放大和处理。
驱动级通常由多个晶体管级联组成，其输入信号来自输入级，并将信号放大到足够的幅度，以供给功率放大级使用。
3. 功率放大级功率放大级是功率放大器的核心部分，用于放大信号的功率。
功率放大级由多个功率晶体管并联或并联放大组成，每个晶体管负责放大输入信号的一部分功率。
通过合理设计功率放大级，可以实现较大的输出功率。
4. 输出级输出级负责将信号的功率放大到所需的水平，并驱动负载。
通常情况下，输出级具有较低的输出阻抗，并能够输出相应的高功率信号。
输出级通常由一个或多个功率晶体管组成，其输出信号可用来驱动扬声器、天线或其他负载。
二、功率放大器的基本分类根据不同的工作原理和应用，功率放大器可以分为各种不同的类型。
下面介绍几种常见的功率放大器分类。
1. A类功率放大器A类功率放大器是最常见的一种功率放大器，适用于音频放大器等应用。
它通过将输入信号与直流电压进行叠加，实现对信号的放大。
A类功率放大器的优势在于放大器的线性度高，但效率相对较低。
2. B类功率放大器B类功率放大器是一种高效率的功率放大器，在音频放大器和激光器等应用中广泛使用。

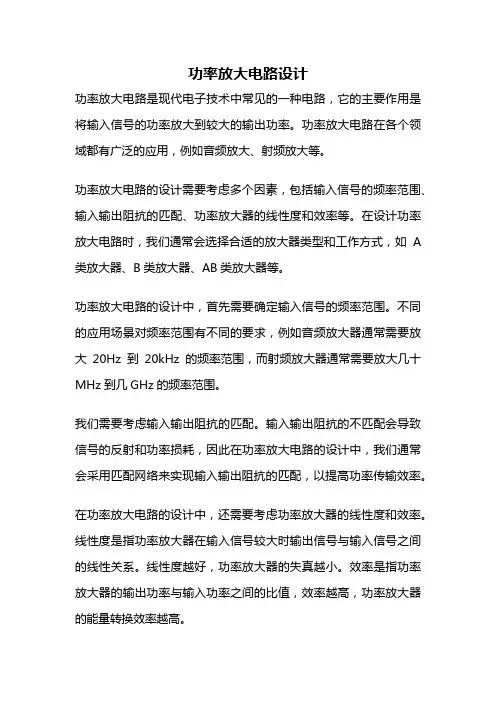

功率放大电路设计
功率放大电路设计功率放大电路是现代电子技术中常见的一种电路，它的主要作用是将输入信号的功率放大到较大的输出功率。
功率放大电路在各个领域都有广泛的应用，例如音频放大、射频放大等。
功率放大电路的设计需要考虑多个因素，包括输入信号的频率范围、输入输出阻抗的匹配、功率放大器的线性度和效率等。
在设计功率放大电路时，我们通常会选择合适的放大器类型和工作方式，如A 类放大器、B类放大器、AB类放大器等。
功率放大电路的设计中，首先需要确定输入信号的频率范围。
不同的应用场景对频率范围有不同的要求，例如音频放大器通常需要放大20Hz到20kHz的频率范围，而射频放大器通常需要放大几十MHz到几GHz的频率范围。
我们需要考虑输入输出阻抗的匹配。
输入输出阻抗的不匹配会导致信号的反射和功率损耗，因此在功率放大电路的设计中，我们通常会采用匹配网络来实现输入输出阻抗的匹配，以提高功率传输效率。
在功率放大电路的设计中，还需要考虑功率放大器的线性度和效率。
线性度是指功率放大器在输入信号较大时输出信号与输入信号之间的线性关系。
线性度越好，功率放大器的失真越小。
效率是指功率放大器的输出功率与输入功率之间的比值，效率越高，功率放大器的能量转换效率越高。
为了提高功率放大电路的线性度和效率，我们可以采用一些技术手段，如负反馈、级联放大器、温度补偿等。
负反馈是一种常用的技术手段，通过将输出信号与输入信号进行比较，并将差值反馈到放大器的输入端，可以有效地提高功率放大器的线性度和稳定性。
在功率放大电路的设计中，还需要考虑电源的稳定性和噪声的抑制。
电源的稳定性是指电源电压在工作过程中的波动程度，电源电压波动过大会导致功率放大器的输出信号失真。
噪声的抑制是指抑制电路中的各种噪声信号，以提高功率放大器的信噪比。
功率放大电路的设计是一个复杂而又关键的过程，需要考虑多个因素。
在设计过程中，我们需要选择合适的放大器类型和工作方式，匹配输入输出阻抗，提高线性度和效率，保证电源的稳定性和噪声的抑制。
功率放大的原理
功率放大的原理
功率放大的原理是通过输入信号的增强，使输出信号的功率增大的一种电路技术。
它是由放大器电路完成的，主要通过电子元件（如晶体管、电子管等）来进行信号放大的过程。
在功率放大电路中，输入信号经过放大器电路后，受到电源的供应，得到较大的电压和电流，从而使输出信号的功率增加。
这种电路通常包含一个放大器级，由一个或多个放大器构成，并选用合适的负载电阻来匹配输入输出。
放大器的输入和输出信号形式可以是电流、电压，甚至是功率。
功率放大的原理涉及到放大器的工作原理，比如晶体管的工作原理。
以晶体管为例，当输入信号加到基极时，使得基极电流发生变化，进而改变集电结的电流。
这种电流变化经过上述放大器级的增强，使得输出信号具有更高的功率。
晶体管的工作原理是建立在三层异质材料构成的两个 PN 结之
上的。
当正向偏置电压作用于 PN 结时，会使得载流子浓度增加，导致电流流过晶体管的三个区域：发射区、基区和集电区。
正是通过控制基极电流的变化，进而实现对输出信号功率的放大。
通过适当设计电路、电源和负载等参数，可以实现功率放大器的优化性能和效率，使得输出信号能够满足特定的需求。
功率放大的原理被广泛应用于各种领域，如无线通信、音频放大、激光器控制等。
功率放大电路工作原理
功率放大电路工作原理功率放大电路是指能够将输入信号的功率放大的电路。
在现代电子设备中，功率放大电路被广泛应用于音频放大、射频放大等领域。
本文将介绍功率放大电路的工作原理，帮助读者更好地理解其工作原理。
首先，功率放大电路的基本结构包括输入端、输出端和放大器。
输入端接收输入信号，经过放大器放大后，输出到输出端。
放大器是功率放大电路的核心部件，它能够将输入信号的功率放大到一定的水平，以满足实际应用的需求。
在功率放大电路中，放大器通常采用晶体管、场效应管等器件。
这些器件能够根据输入信号的变化，控制电流或电压的变化，从而实现对输入信号的放大。
在放大器中，通常还会加入负载电阻、耦合电容等元件，以提高放大器的稳定性和线性度。
功率放大电路的工作原理可以通过以下步骤来解释，首先，输入信号经过输入端进入放大器，放大器根据输入信号的变化，控制输出端的电流或电压变化；其次，输出端的信号经过负载电阻等元件，最终输出到外部电路。
在这个过程中，放大器起到了将输入信号功率放大的作用。
在实际应用中，功率放大电路通常需要满足一定的性能要求，比如输出功率、频率响应、失真度等。
为了实现这些性能要求，设计功率放大电路需要考虑放大器的工作点、负载匹配、反馈电路等因素。
通过合理的设计，可以使功率放大电路达到较好的性能指标。
除了单级功率放大电路外，还有级联放大、并联放大等多种功率放大电路结构。
这些结构能够根据实际应用的需求，灵活地组合使用，以满足不同的功率放大要求。
总的来说，功率放大电路是现代电子设备中不可或缺的部分，它能够将输入信号的功率放大到一定水平，满足实际应用的需求。
通过合理的设计和优化，可以使功率放大电路达到较好的性能指标，为各种电子设备的正常工作提供保障。
综上所述，功率放大电路的工作原理是基于放大器对输入信号功率的放大，通过合理的设计和优化，能够实现对输入信号的有效放大，满足实际应用的需求。
希望本文能够帮助读者更好地理解功率放大电路的工作原理，为相关领域的研究和应用提供参考。
