自动气象站介绍

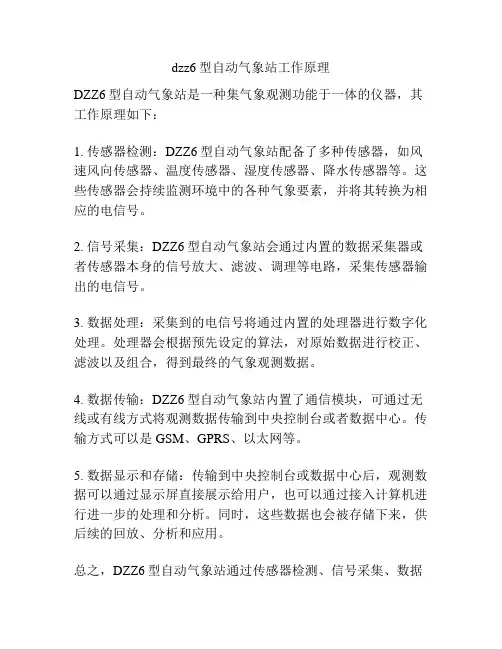

dzz6型自动气象站工作原理
dzz6型自动气象站工作原理
DZZ6型自动气象站是一种集气象观测功能于一体的仪器，其工作原理如下：
1. 传感器检测：DZZ6型自动气象站配备了多种传感器，如风速风向传感器、温度传感器、湿度传感器、降水传感器等。
这些传感器会持续监测环境中的各种气象要素，并将其转换为相应的电信号。
2. 信号采集：DZZ6型自动气象站会通过内置的数据采集器或者传感器本身的信号放大、滤波、调理等电路，采集传感器输出的电信号。
3. 数据处理：采集到的电信号将通过内置的处理器进行数字化处理。
处理器会根据预先设定的算法，对原始数据进行校正、滤波以及组合，得到最终的气象观测数据。
4. 数据传输：DZZ6型自动气象站内置了通信模块，可通过无线或有线方式将观测数据传输到中央控制台或者数据中心。
传输方式可以是GSM、GPRS、以太网等。
5. 数据显示和存储：传输到中央控制台或数据中心后，观测数据可以通过显示屏直接展示给用户，也可以通过接入计算机进行进一步的处理和分析。
同时，这些数据也会被存储下来，供后续的回放、分析和应用。
总之，DZZ6型自动气象站通过传感器检测、信号采集、数据
处理、数据传输和数据存储，实现了对环境中的多种气象要素进行实时观测和数据记录的功能。
它可以广泛应用于气象预报、环境监测、农业、交通、航空等领域。
四要素自动气象站
四要素自动气象站
四要素气象站是按照国际气象WMO组织气象观测标准开发生产的四要
素自动气象观测站。
站立。
代表产品是气象站，自带太阳能电池支架无线
传输数据模块数据管理云平台和APP。
在网页上查看数据，在APP上查看数据。
具有GPS定位功能，多功能
合二为一。
可记录温度、湿度、光照强度、CO₂浓度4个参数，包括4个
参数传感器。
自动气象站外观小巧，灵活性强。
用户可以通过选择不同类型的传感器，快速实现数据采集和处理方法和观测要素的变化和扩展。
在科研生产方面，利用四要素自动气象站，可以对土壤、土壤、水、光、热等与植被和作物生长密切相关的因素。
可全面监测作物生长状况和
农田土壤水分，用于农业生产、农业环境研究、作物改良、作物物候监测、病虫害防治等相关生产管理科学数据和决策依据。
自动气象站可广泛应用
于农业生产、科研和标准化测量。
服务方面：四元自动气象站推动气象大数据与行业数据、地理信息数
据等社会数据的融合分析为社会和公众提供综合数据产品。
将气象服务深
度融入智慧城市平台，使用智能电网开展精细化气象服务，将气象服务延
伸至城乡社区，实现气象状况和灾情的快速反馈。
便携式自动气象站技术指标
便携式自动气象站技术指标一、引言随着科技的发展，气象监测设备的便携化越来越受到人们的关注。
便携式自动气象站作为一种新型的气象监测设备，具有体积小、重量轻、易携带等特点，广泛应用于野外探险、军事防卫、环境保护等领域。
本文将从传感器、数据采集与处理、通讯方式等方面详细介绍便携式自动气象站的技术指标。
二、传感器1.温度传感器：使用高精度数字温度传感器，测量范围为-40℃~85℃，精度为±0.5℃。
2.湿度传感器：使用数字湿度传感器，测量范围为0~100%RH，精度为±2%RH。
3.大气压力传感器：使用高精度数字大气压力传感器，测量范围为30kPa~110kPa，精度为±0.1kPa。
4.风速传感器：使用数字风速传感器，测量范围为0~60m/s，精度为±0.5m/s。
5.风向传感器：使用数字风向传感器，测量范围为0~360度，精度为±5度。
6.降雨量传感器：使用数字降雨量传感器，测量范围为0~9999mm，精度为±1%。
三、数据采集与处理1.采集方式：便携式自动气象站采用实时采集方式，即每秒钟采集一次数据。
2.存储容量：便携式自动气象站的存储容量为4GB，可存储约100万条数据。
3.数据处理：便携式自动气象站内置高性能处理器，能够快速处理大量数据，并进行实时分析和计算。
同时支持多种数据格式的导出。
四、通讯方式1.有线通讯：支持RS232、RS485等有线通讯方式。
2.无线通讯：支持GPRS、CDMA、3G等无线通讯方式，并具备远程监控和控制功能。
3.其他功能：支持短信报警、邮件报警等多种报警方式。
五、电源管理1.电池容量：便携式自动气象站内置锂电池，容量为5000mAh。
2.工作时间：在正常工作状态下，便携式自动气象站可连续工作48小时。
3.充电方式：支持AC/DC适配器和太阳能充电两种方式。
六、结论便携式自动气象站具有传感器精度高、数据采集与处理快、通讯方式多样等优点，广泛应用于野外探险、军事防卫、环境保护等领域。
手持式自动气象站使用说明
手持式自动气象站使用说明随着科技的不断发展和进步，气象站也逐渐向着便携化、自动化、智能化方向发展。
手持式自动气象站就是其中的一种代表，它具有小巧轻便、易于携带、操作简单、测量准确等优点，成为了户外活动、野外探险、气象观测等方面的必备工具之一。
本文就手持式自动气象站的使用说明进行详细介绍。
一、手持式自动气象站的组成部分手持式自动气象站一般由主机、传感器、显示屏、电池等组成。
主机是整个气象站的核心部分，负责数据采集、处理和存储。
传感器是测量各项气象要素的核心部件，包括温度、湿度、气压、风速、风向等。
显示屏用于显示各项气象要素的实时数据和历史数据，以及其他相关信息。
电池则是整个气象站的能量来源。
二、手持式自动气象站的使用方法1. 准备工作在使用手持式自动气象站之前，需要先进行准备工作。
首先，需要将电池装入主机中，并确保电池安装正确，电量充足。
其次，需要对传感器进行校准，以确保测量数据的准确性。
具体校准方法可参考气象站使用说明书。
2. 打开气象站按下气象站主机上的电源键，待主机开机后，显示屏上会显示出各项气象要素的实时数据。
3. 测量气象要素手持式自动气象站可以测量温度、湿度、气压、风速、风向等多项气象要素。
在进行测量时，需要将传感器放置在待测物体的表面或者所在位置，待数据稳定后，读取显示屏上的数据即可。
4. 存储数据手持式自动气象站可以存储多组历史数据，以便进行数据分析和比较。
在存储数据时，需要按下主机上的存储键，待存储完成后，可以通过主机上的导出键将数据导出到电脑或其他设备中进行分析。
5. 关闭气象站在使用完手持式自动气象站之后，需要按下主机上的电源键，待主机关机后，才能将电池取出或者继续使用。
三、手持式自动气象站的注意事项1. 在使用手持式自动气象站之前，需要先了解气象站的使用说明，熟悉各项操作方法。
2. 在使用过程中，需要注意保护气象站主机和传感器，避免碰撞、摔落等情况发生。
3. 在测量气象要素时，需要将传感器放置在待测物体的表面或者所在位置，待数据稳定后，读取显示屏上的数据。
手持式自动气象站使用说明
手持式自动气象站使用说明手持式自动气象站是一个小巧便携的设备，通过使用它，我们可以随时随地了解当地的天气情况以及气象数据。
下面，我将详细介绍手持式自动气象站的使用方法，希望本文能够为大家提供帮助。
一、开启手持式自动气象站首先，将手持式自动气象站取出并按下电源开关，此时，设备将会开始自检。
如果在手持式自动气象站出现低电量报警时，就需要将电池更换，否则无法正常工作。
二、设置设备在手持式自动气象站启动后，需要设置设备的相关参数，包括当地的经度和纬度以及所处的时区。
这些参数都是与地理位置相关的，设置正确后，才可以保证设备能够正确记录气象数据并且提供准确的气象信息。
三、观测天气当手持式自动气象站设置完毕后，就可以开始观测天气了。
设备自带温度计、湿度计、气压计和风速计，通过具体的测量数值，可以大致了解当地的气象情况。
四、记录数据手持式自动气象站支持存储气象数据，用户可以通过按下存储键，将当前的气象数据存储到设备内部的存储器中。
这些存储数据可以帮助用户制作气象报告，还可以在后期进行分析和比较，以便更好地了解当地的气象变化。
五、传输数据如果需要进行气象数据的传输，手持式自动气象站可以通过串口进行数据传输。
此时需要将设备与电脑等相关设备连接，并打开串口软件进行配置，选择正确的串口号以及波特率等参数，即可实现数据的传输。
总的来说，手持式自动气象站的使用方法并不复杂，只要按照上述步骤进行设置和操作，就可以轻松地了解当地的气象情况并且记录气象数据。
无论是户外活动还是科学研究，手持式自动气象站都是一款非常实用的设备。
希望大家能够掌握这款设备的使用方法，并且在实际应用中发挥出更大的作用。
自动气象观测系统
主要内容
概述 结构及工作原理 硬件 软件 采集与算法 自动气象站网
§1 自 动 气 象 站 ——概 述
自动气象观测系统，从狭义上说是指自动 气象站，从广义上说是指自动气象站网。
自动气象站是一种能自动地观测和存储气 象观测数据的设备。如果需要，可直接或 在中心站编发气象报告，也可以按业务需 求编制各类气象报表。
当太阳直辐射量超过120W/㎡时，直接辐射表和日照 时数记录仪连接，也可直接测量日照时数。
风向、风速 温、湿度
气压 雨量 地温 蒸发 辐射
传感感雨器
自动气象站的结构框图
采集系统
采集核心
防雷板
通讯预处理
MODEM 串口隔离器 DCP发射机 VHF/UHF
通讯部件
UPS 主控机 打印机
供电系统
2分钟平均风向 2分钟平均风速 10分钟平均风向 10分钟平均风速
气压传感器
原理
振筒式气压计由振动筒、外保 护筒、激振线圈和检测线圈组成。
弹性振筒感应内外的真空腔和 空气腔的压力差对应输出变化的频 率。系统将频率转化为电压输出。
为解决振筒振动固有频率的温 度漂移，在振筒基座上加了一个测 温元件，将测得筒内气体温度作为 参数提供给系统进行温度补偿。
蒸发传感器
超声波测距原理，选用高精度 超声波探头，对标准蒸发皿内水面 高度变化进行检测，转换成电信号 输出 。
照时数记录仪连接，也可直接 测量日照时数。
收率的黑色涂层。在线性范围
内产生的温差电势与太阳直接
辐照度成正比。
• 自动跟踪装置是由底板、纬度 架、电机等组成。电机是动力 源，用户可根据要求选择直流 电机或交流电机作为动力源。
• 该表的跟踪精度与安装和细心 的调整有密切关系，有关详细 说明请参考产品说明书。
自动气象站培训(1)
CAWS600-B自动气象站
CAWS600-BБайду номын сангаас采集器
风向、风速 温、湿度
气压 雨量 地温 蒸发
传感器
采集核心
CAWS-FL01
防雷板 DT50
串口隔离器
通讯部件
UPS 主控机 打印机
供电系统
CAWS-DY01
自动气象站培训(1)
1.1 采集器的内部结构
红色，
充电时亮， 充满后灭。
¨ PTB220气压传感器无需定期或预防性的维护措施，但 需要定期对干燥剂进行除湿或更换，以保证气压传感 器的正常工作及延长气压传感器的寿命。
自动气象站培训(1)
4. 风向风速传感器介绍
¨ 风向风速传感器用于测量距地10米处地面风的风向、 风速，并转换为电信号。
¨ 传感器的供电电压为＋12 V。 ¨ 风向传感器是低起动风速的光电风向传感器。 ¨ 风速传感器是响应快、启动风速低的光电子风速计。
测量范围 0 ～ 360°
响应灵敏度 0.3 m/s（30度偏角）
工作电源 10～14VDC
分辨率
3°
输出信号 0 ～ 2.5 V
抗风强度 75m/s
工作环境 -40℃ ～ +60℃
0 自～动气1象0站0培%训(1)RH
4.2 风速传感器的原理及技术指标
¨ 三个轻质锥形风杯；
¨ 附着在中心不锈钢轴上的截光 盘随轴旋转 ；
¨ 冬季结冰时，可能会产生风向和风速冻结现象，出现 这种情况时，可采用电加热方法进行排除。
自动气象站培训(1)
5. 雨量传感器介绍
SL2-1型雨量器 雨水由截面积为200平方厘米的集水器汇集，
通过小漏斗流入翻斗。 翻斗内的水量达到一定数量时，翻斗翻转，
自动气象站工作原理
自动气象站工作原理
气象站是一种通过测量和记录大气条件来提供天气数据的设备。
自动气象站使用各种传感器来测量不同的气象要素，并将数据转化为可读的信息。
自动气象站通常包括以下传感器：
1. 温度传感器：用于测量空气的温度。
2. 相对湿度传感器：用于测量空气中水蒸气的含量。
3. 气压传感器：用于测量大气的压强。
4. 风速传感器：用于测量风的运动速度。
5. 风向传感器：用于测量风的运动方向。
6. 降水量传感器：用于测量降水的总量。
这些传感器收集到的数据被送往气象站的数据采集系统，经过处理和分析后，可以得出天气状况的各种指标，如当前温度、湿度、气压、风速和风向等。
自动气象站还可以通过无线通信技术将数据传输给气象预报中心或其他相关部门，以供天气预测和分析使用。
同时，它还可以根据预设的条件进行自动报警，以提醒相关人员注意可能发生的恶劣天气情况。
总之，自动气象站通过使用传感器测量不同的气象要素，并将数据发送给数据采集系统，从而提供准确的天气数据。
这些数据对于气象预测、气候研究和天气监测等领域都非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动气象站型号:JZZ1TRM-ZS2（风速风向，温湿度，气压，雨量，蒸发,地温)
一、简介
JZZ1TRM-ZS2型自动气象站是按照国际气象WMO组织气象观测标准设计、生产的标准气象站，本自动站可观测的气象要素有：环境温度、环境湿度、露点温度、风速、风向、气压、太阳总辐射、降雨量、地温（包括地表温度、浅层地温、深层地温）、土壤湿度、热通量、蒸发、二氧化碳、日照时数、太阳直接辐射、光合有效辐射共二十多项气象指标。
具有性能稳定，监测精度高，无人值守等特点，可满足专业气象观测的业务要求。
二、适用领域
大中专院校、科研机构或组网于气象、机场、环境监测、交通运输、军事、农林、水文、大型工程和科研教学等领域。
三、气象站技术特点
1、JZZ1TRM-ZS2自动气象站数据采集器，采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储整点数据3个月以上，工业控制标准设计，便携式防震结构，大屏幕汉字图形液晶显示屏，一屏显示多路气象要素数据及图形，便于现场直接观测，减少了通过电脑监测数据给您带来的不便，轻触薄膜按键。
适合在恶劣工业环境使用。
具有停电保护功能，当交流电停电后，由充电电池供电，可维持72小时以上。
2、可提供多种数据通讯方式，1）有线方式：标准RS232或RS485标准通讯接口，可以用PDA、笔记本电脑在现场读取数据；2）无线方式：配无线通讯器通过GSM网/GPRS 网可实现远距离布网监测或异地遥测数据，不受距离限制，每个气象监测网点配备一个无线通讯端口，由气象中心监测站的主控微机对网点内所有气象站的数据进行统一监控，以达到整个网点内气象数据整合及统计；3）移动存储方式：通过存储控制器+两块U盘(128MB/块)，即可实现数据无限量存储。
3、TRM-ZS2自动气象站系统管理软件，在WINDOWS98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，小时整点数据自动存储（存储时间1～60分钟可以设定），与打印机相连自动打印存储数据，数据存储格式为EXCEL标准格式，可供其它软件调用。
4、系统具有多种供电方式，节能设计，可交直流两用，也可选配太阳能电池供电，适合无电地区常年使用。
四、气象生态环境监测仪测量要素技术指标
1.温度（土壤，叶片，水温等）
通道数: 1～30路
测量范围: -50～150℃
测量精度: ±0.2℃
分辨率: 0.1℃
2.风速
通道数: 1路
测量范围: 0～70 m/s
测量精度: ±0.3 m/s
分辨率: 0.1 m/s
3.风向
通道数: 1路
测量范围: 0～360°
测量精度: ±3°
分辨率: 3°
4.环境湿度：
通道数: 1路
测量范围: 0～100%
测量精度: 2%
分辨率: ±0.1%
5.环境温度：
通道数: 1路
测量范围: -50～80℃
测量精度: ±0.1℃
分辨率: 0.1℃
6.降水量：
通道数: 1路
测量范围: 0～999.9mm
测量精度: ±0.4mm
分辨率: 0.1mm
7.日照时数：
通道数:1路（直接辐射表测量）
测量范围:0～24h
测量精度:±0.1h
分辨率:0.1h
8.太阳辐射：
通道数:10路(总辐射，散射辐射，直接辐射，反射辐射，净辐射，分光谱辐射(紫外，光合，红外))
测量范围: 0～2000W
测量精度: ≤5%
分辨率: 1W
9.土壤热通量：
通道数: 1～6路
测量范围: ±500W
测量精度: ≤5%
分辨率: 1W
10.土壤湿度：
通道数: 1～6路
测量范围: 0～100%
测量精度: ±2%
分辨率: 0.1%
11.二氧化碳：
通道数：1路
测量范围: 0～2000ppm
测量精度: ±20ppm
分辨率: 0.1ppm
12. 蒸发：
通道数：1路
测量范围：0～100 mm
测量精度：±1.5%
分辨率：0.1mm
13.大气压力：(德国进口)
通道数: 1路
测量精度: ±0.3hpa
分辨率: 0.1hpa
14. 露点：TRM-ZS2气象环境监测软件
通道数：1路
测量范围：-40～50℃
测量精度：±0.2℃
分辨率：0.1℃
15. 雪深：
通道数：1路
测量范围：0.05～1.2m
测量精度：±(0.2%全量程)
分辨率：0.01m
16、通讯接口: 系统可配有线（标准RS232/RS485）+无线（GSM网/GPRS网）两路通讯接口
标准RS232/RS485通讯接口，与管理微机有线连接（增加驱动器通讯距离达1000米），实时传送采集数据，配无线通讯控制器可实现监测中心对各路站点进行实时监测，系统采用GSM网/GPRS网通讯技术，不受距离限制，数据传输可靠。
17、监测中心计算机及系统管理软件：TRM-ZS2气象生态环境监测系统管理软件一套。
WINDOWS98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，小时整点数据自动存储（存储时间可以设定），与打印机相连自动打印存储数据，数据存储格式为EXCEL标准格式，可生成数据图表，供其它软件调用。
18、TRM-ZS2自动气象站气象数据采集器一台。
该采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据三个月以上(存储时间可以设定)，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路气象要素,替代微机)，轻触薄膜按键。
适合在恶劣工业环境使用。
具有停电保护功能，当交流电停电后，由充电电池供电，可维持72小时以上,既可与微机同时监测,又可以断开微机独立监测。
19、电源系统:
19.1采用交直流两用供电方式,在没有交流电的现场由充电电池供电,同时配太阳能电池对蓄电池充电,可保证系统在没电地区常年稳定工作；
19.2充电电池连续供电时间:大于15天；
19.3太阳能电池功率:25瓦；
19.4具有交流电(220V)与太阳能电池双充电功能；
20、移动存储装置：（存储控制器+两块U盘(128MB/块)）
FS-1型移动存储装置是为满足我公司仪器大量数据存储需要而设计的大容量外扩存储
器。
其结合了移动存储器及数据通讯技术，将移动存储器（U盘）与监测仪器的数据通讯口连接就可完成实时监测数据的连续存储，然后可替换移动存储器（U盘）将已得到的监测数据导入微机。
具有无限量存储容量，操作方便，数据实时可靠，断电后数据永不丢失等特点。
五、主要技术指标
气象要素通道数型号测量范围分辨率准确度
气温1路PTS-3 -50～+80℃ 0.1℃ ±0.1℃
相对湿度1路PTS-3 0～100% 0.1% ±2%(≤80%时)
±5%(>80%时)
露点1路PTS-3 -40～50℃ 0.1℃ ±0.2℃
风向1路EC-9X 0～360° 3° ±3°
风速1路EC-9S 0～60m/s 0.1m/s ±(0.3+0.03V)m/s
降水量1路L3 0-999.9 mm 0.1mm ±0.4mm(≤10mm时)
±4%（>10mm时）
气压1路QA-1 550～1060hPa 0.1hPa ±0.3hPa
总辐射1路TBQ-2 0～2000W/m2 1W/㎡≤5%
直接辐射1路TBS-2-2 0～2000W/m2 1W/㎡≤5%
日照1路TBS-2-2 0～24h 0.1h ±0.1h
光合有效1路TBQ-5 0～500W/m2 1W/㎡≤5%
蒸发1路ZFL1 0～100mm 0.1mm ±1.5%
二氧化碳1路ES-D 0～2000ppm 1ppm ±20ppm
土壤湿度1路TDR-3 0～100% 0.1% ±2%
地温5路PTWD-2A -50～+80℃ 0.1℃ ±0.1℃
叶面湿度1路YSM-D1 0（干）～100%（湿）------ 小于10%
雪深1路YX-2X 0.05～1.2m 0.01m ±(0.2%全量程)
土壤水势2路TDR-2 0kpa～1500Kpa
(或0～15bar) 0.1 kPa 0 到-100 kPa 时<5kPa；-100 到-1500 kPa时读数的5%
土壤盐分2路TY-3 0.25～20ds/m 0.01 ds/m ±5%
配置：
环境温湿度传感器（带防辐射通风罩）
数字风向传感器
数字风速传感器
大气压力传感器
雨量传感器
蒸发传感器
地温传感器5个
气象生态环境监测仪
气象站观测支架（3m固定式，带避雷装置）
气象生态环境监测系统软件
太阳能供电系统
数据通讯线及传感器连接电缆。
