SX2-5-12箱式电炉使用说明安装与使用
026-Sx2--5-12(950℃-1200℃)箱式电阻炉操作维护程序(作业指导书)-1
有限公司作业指导书-03-A026SX2-5-12箱式电阻炉操作维护程序编写人：审核人：批准人：持有人:2018年07月25日批准2018年07月25日起实施有限公司SX2-5-12箱式电阻炉操作维护程序1、操作步骤：1.1开机准备：使用干燥箱前，应打开外部供电电源开关。
将需要干燥或实验的物品放置在内胆搁架上，样品放置箱内不宜过挤，以利冷热空气对流不受阻塞，保持箱内温度均匀，关上箱门，向上拨开电源开关。
电源开启后PV显示窗显示的是当前箱内的实际温度，SV显示窗显示设定温度。
1.2参数设定：温度设定：点击“SET”键，进入温度设定状态，PV显示窗显示“SU”字样，通过“△”、“▽”键设定到所需要的温度，按“SET”键，保存并退出设定状态。
定时设定：非设定状态下，长按“△”键，时间指示灯亮起，按下“SET”键，PV显示窗显示“tJU”字样，通过“△”、“▽”键设定到所需要的时间。
在按下“SET”键，返回到温度显示界面（定时时间单位为分钟）。
非设定状态下，长按“▽”键，可进行温度、时间显示切换。
1.3仪器运行：当鼓风干燥箱温度升至所需的温度后，开始恒温。
恒温至设定时间，蜂鸣器鸣叫30秒钟。
关闭仪器电源。
待物品冷却到一定温度后，打开箱门取出物品。
若需干燥保存的物品放入干燥器中。
1.4实验完毕后，关闭电源，收拾好卫生。
2、维护内容：定期检查电炉丝与接线螺栓的接触情况。
定期清理仪器，附件外周围卫生及炉子内杂质，保持仪器卫生。
3、注意事项：3.1首次使用或长期不用时，再次使用需进行烘炉。
3.2设备在使用时必须有良好的接地。
3.3 高温工作时，勿开箱门取样品。
3.4热电偶不要在高温骤然拔出，以防外套炸裂。
3.5马弗炉工作时，周边勿放易燃物品。
SX2系列高温箱式电阻炉使用说明书 2
1000
1000
升温时间（分）
≤120
≤200
≤350
≤180
空损功率（KW）
≤2
≤3.6
≤5.5
≤5.5
炉膛尺寸（mm）
120×200×80
200×300×120
250×400×160
300×500×200
重量（kg）
40
130
230
150
三、结构简介
本系列电阻炉炉壳用薄钢板经折边焊接制成。炉膛由一高铝耐火材料制成的箱形整体炉衬构成。加热元件Ocr25A15铁铬铝合金丝绕成螺旋形后穿于炉衬上、下、左、右的丝槽中。丝槽与炉膛连通，使加热元件直接向炉膛辐射热量。这种敞开炉衬能有效地加快炉膛升温速度，提高温度控制精度。电炉的炉衬与炉壳之间砌筑是用硅酸铝纤维毡和硅藻、土砖等作保温层。
（二）电炉和温度控制器接线示意图
六、安装与使用
1.电炉不需要特殊安装，只须放在平整的地面上或架子上就可以。控制器应避免震动，放置位置与电炉不宜太近，防止过热而使电子元件不能正常工作。
2.将热电偶由炉后边测温偶孔插入，偶孔与热电偶之间的缝隙用石棉绳填塞，连接热电偶和控制器时注意不要接反正负极。
3.打开控制器外壳，按标准连接电源线、电炉线、热电偶线。在电源线引入处需另外安装电源开关，以便控制总电源。由于控制器上电源导线与电炉导线的中线系共用。故相线与中线不可接反，否则控制器不能正常工作。为了安全起见，电炉与控制器均须接地。
★特别提示：
您所购买试验机随机配备的说明书以该试验机实际配备为准。在编写本手册时，我们难免有错误和疏漏之处，请多加包涵并热情欢迎您提出宝贵意见或建议。
本手册的内容如有变动，恕不另行通知。
本手册版权为重庆重标实验仪器有限公司所有;本手册的任何部分未经本公司书面许可，不得以任何方式影印、复印或翻译成其它语言。
5-12箱式电阻炉使用说明书
SX2系列箱式电阻炉━━━使用说明书━━INSTRUCTIONS宁波凯诺仪器有限公司目录一概述二主要技术参数三工作环境四结构说明五操作步骤六注意事项一、概述箱式电阻炉SX2-5-12型，适用于工业产品的烘干及加热，亦可作各种产品的表面处理，陪烧、烘干及加热固化等。
二、主要技术参数工作尺寸：300×200×120mm（深×宽×高）工作温度：室温～1200℃加热功率：5KW加热元件：电阻丝加热方式：电加热控温方式：XMTA3301指针仪表调功方式：接触器工作电源：220V/380V 50Hz三、工作环境1.环境温度：-10-40℃2.相对湿度：≤85%RH3.无易燃、易爆、腐蚀性气体尘埃，避免有振动和冲击力的场合。
四、结构说明1.电阻炉炉膛采用耐高温砖制作，外壳采用Q235A制作，钢材均经防锈处理，箱体表面喷有硝基喷漆；2.本设备为电热管加热，接触器调控；五、操作步骤1.按电阻炉功率配装负荷开关，接妥电源线和接地线，并检查电气线路；2.打开干燥箱门，将工件或试件放入电阻炉，关闭箱门；3.设定产品烘烤温度：a:开启电源开关、电源指示灯亮；b:扭动XMTA3301指针仪表器上的指针，使指针显示为产品所需烘烤温度值；c:仔细观察XMTA3301指针仪表上显示器显示的温度是否有过冲和欠调现象；d:使XMTA3301指针仪表器显示的数字到产品所需烘烤温度; （等温度到达后,仪表动作几次再设置到所需烘烤温度值）；4.使用完毕，切断电源开关，关闭总电源；注意：使用电阻炉时温度升到200℃时需保温，再升400℃时也需要保温，按照此方法操作使用，电阻炉不易损坏。
六、注意事项1.箱体必须经可靠接地。
2.请详阅各种仪表、仪器使用说明书再操作使用电阻炉。
3.工件或试件不可放置过密，以保证热风顺循环。
4.电阻炉恒温时，避免开门，以减少工作室温度波动的可能。
5.本电阻炉出厂时已经技术调整，所有结构不得随易更改。
SX2-5-12型箱式电阻炉操作规程
SX2-5-12型箱式电阻炉1.工作条件额定电压：220V额定温度：1200℃额定功率：5KW控温精度：±10℃2.操作步骤2.1接通电源，打开电源开关，仪表上排显示工作室温度。
下排显示设定温度。
2.2按SET键，使上排显示SO，按▲或▼设定所需温度，再按SET键保存设定值。
这时OUT指示灯忽亮忽熄，等显示值与设定值基本一致时，进入恒温状态。
2.3结束操作后，关上加热开关，关闭电源，并填写仪器使用记录，并记录相关数据。
3.注意事项3.1电炉须放在平整的地面上或架子上。
控制器避免震动，放置位置与电炉不宜太近。
3.2当电炉在第一次使用或长期停用后再次使用时，必须进行一次烘炉干燥，烘炉时间为：室温—200℃，打开炉门烘四小时，200℃—400℃关闭炉门烘2小时，400℃—600℃关闭炉门烘2小时，使用时炉温不得超过最高温度，以免烧坏电热元件，并禁止向炉膛内灌注各种液体和溶解的金属。
3.3电炉必须在相对湿度不超过85%，没有导电尘埃、爆炸性气体和能够破坏金属绝缘以及对电子元件有害的腐蚀性气体的场所工作。
3.4凡附有油质之类的金属材料需进行加热时，有大量挥发性气体将影响和侵蚀电热元件表面，使之烧毁和缩短寿命，因此加热时应及时预防和做好密封盛器或适当开孔加以排除。
热电偶不要在高温下骤然拔出或插入，以防外套管炸裂。
4.维护方法及要求4.1经常保持炉膛清洁，及时清除炉内氧化物之类东西。
4.2更换炉丝时，现将电炉上盖打开，将保温材料及炉膛取出，将旧炉丝拿出后，炉丝孔应清理干净。
切记炉丝螺旋部分不要伸出炉丝穿孔，以免造成短路，炉丝在穿入炉膛时在其拐弯处应将螺旋部分尽量拉开，以免造成局部短路而使炉丝熔断。
引出端套装绝缘陶瓷管后与接线柱连接，装配炉膛时应注意炉膛与炉口对正，保温材料填充严密。
4.3炉膛在长期使用后，由于应力会产生裂纹，特别是炉口部位。
如不危及结构强度可不必更换炉膛。
5.应急措施遇突然停电，须将仪器关闭。

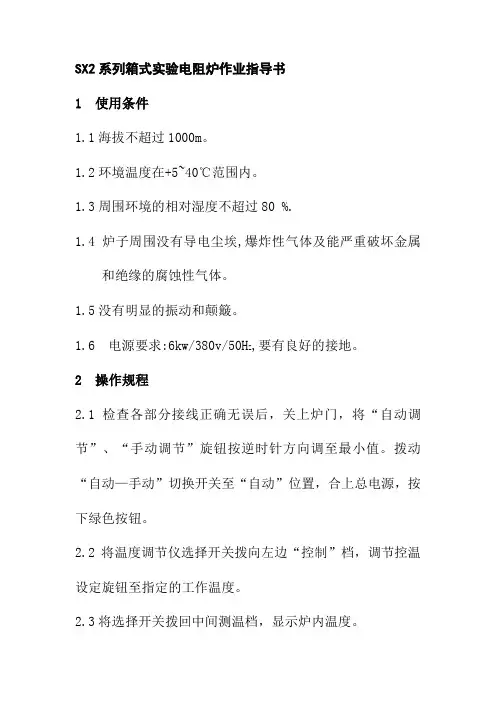

SX2系列箱式实验电阻炉作业指导书
SX2系列箱式实验电阻炉作业指导书1 使用条件1.1海拔不超过1000m。
1.2环境温度在+5~40℃范围内。
1.3周围环境的相对湿度不超过80 %.1.4炉子周围没有导电尘埃,爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体。
1.5没有明显的振动和颠簸。
1.6 电源要求:6kw/380v/50H Z,要有良好的接地。
2 操作规程2.1检查各部分接线正确无误后，关上炉门，将“自动调节”、“手动调节”旋钮按逆时针方向调至最小值。
拨动“自动—手动”切换开关至“自动”位置，合上总电源，按下绿色按钮。
2.2将温度调节仪选择开关拨向左边“控制”档，调节控温设定旋钮至指定的工作温度。
2.3将选择开关拨回中间测温档，显示炉内温度。
2.4按顺时针方向旋动“自动调节”旋钮，逐渐增大电流。
2.5当温度升至设定温度值时，即可开始使用。
2.6如果“自动调节”部分工作发生故障，将“自动——手动” 开关切换至“手动”位置，其他调节同自动调节部分。
2.7使用完毕，先关上炉门，按下红色按钮，切断总电源开关。
3 注意事项3.1使用者必须站在铺有绝缘胶皮的地板上进行操作，确保安全。
3.2操作者必须戴隔热手套，以防烫伤。
3.3电炉使用时，输入功率不得超过额定功率，炉温不得超过额定温度，以免损坏加热元件。
3.4灼烧完毕后，应先切断电源，将炉门稍微打开降温，以免炉膛骤然受冷破裂。
3.5高温炉在使用时，要经常照看，防止自控失灵，造成电炉丝烧断等事故。
晚间无人在时，切勿启用高温炉。
3.6炉膛内要保持清洁，炉子周围不要堆放易燃易爆物品。
SX2箱式电阻炉作业指导书
SX2箱式电阻炉作业指导书1、目的确保设备的正常运转，保证分析数据的准确性。
2、适用范围每一位操作SX2箱式电阻炉进行监测活动的监测人员。
3、仪器环境条件相对湿度：<80%无腐蚀性气体，通风良好的室内。
4、操作步骤4.1 设备应放置在清洁、平整、通风良好的地方，并确保已接妥地线；4.2 检查设备状况，确认清洁、完好后，接通电源，设备即进入工作状态。
4.3 温度调整：将数显调节仪的开关拨至“调节设定”处，旋转“调节设定”，即可设置所需的温度；4.4 关机：实验结束，切断电源。
取出物品，放置在石棉板上适当降温后（注：小心烫伤），再放置在干燥器内。
4.5 注意事项：4.5.1 电阻炉须接地良好，保证用电安全。
4.5.2电阻内不能放置易燃、易爆、腐蚀性、挥发性物品。
4.5.3 热电偶不要在高温状态或使用过程中拔出或插入，以防外套管炸裂。
4.5.4 经常保持炉膛清洁，及时清除炉内氧化物之类的杂物；炉子周围不要放置易燃易爆及腐蚀性物品。
4.5.5 若出现异常情况，停止操作，立即报告仪器维护人员进行仪器维护或检修，待仪器正常后再进行测定。
5 维护保养仪器管理人员定期对仪器的运行状态进行检查，确保其正常运行：5.1 检查设备接地是否良好，保证使用安全。
5.2 设备运行时，周围不能放置易燃、易爆、腐蚀性、挥发性物品。
5.3 平时应保持设备内膛清洁和干燥，定期铲除膛内的氧化物。
5.4 如实填写维护保养记录。
（见附表1）6 仪器校准因公司不具备自校条件，因此，仪器管理人员应按照仪器管理规定，定期联系具有校准资质的服务商对该设备进行校准。
附表1****有限公司仪器设备维护记录表仪器设备名称型号编号维护日期维护内容维护人。
箱式加热炉操作方法
箱式加热炉操作方法
箱式加热炉是一种常见的加热设备，用于加热物体或材料。
以下是箱式加热炉的操作方法：
1. 准备工作：确保加热炉周围没有任何易燃或易爆物品，并确保通风系统正常运转。
2. 载入物体或材料：打开加热炉的门，将要加热的物体或材料小心地放入加热炉内。
注意不要超过加热炉的最大容量。
3. 设定加热温度：根据加热炉的使用要求，设定所需的加热温度。
可以通过加热炉上的温度控制面板或按钮来调节温度。
4. 启动加热炉：打开加热炉的电源开关或燃气开关，开始加热过程。
加热炉会开始升温，直到达到设定的加热温度为止。
5. 加热过程中的监控：在加热过程中，定期检查加热炉的温度显示器，确保温度保持在设定范围内。
同时，注意观察加热炉内部的情况，确保不发生任何异常。
6. 关闭加热炉：当加热过程完成后，将温度设定回室温，并关闭加热炉的电源开关或燃气开关。
7. 取出物体或材料：等待加热炉冷却至安全温度后，打开加热炉的门，小心地取出已加热的物体或材料。
8. 清洁与维护：定期清洁加热炉的内部和外部，以保持其良好的工作状态。
如有需要，及时更换加热炉的加热元件或其他配件。
注意事项：
- 在操作加热炉时，要遵循安全操作规程，避免人身伤害或火灾等意外发生。
- 根据不同的加热炉型号和加热需求，可能会有一些特殊的操作要求，请参考具体的操作手册或使用说明。
箱式电炉安全操作规程
箱式电炉安全操作规程为严格执行公司的各项安全管理制度和设备维护及安全使用，坚持标准化作业，保证人身安全及设备正常、安全运行，确保设备有效作业率，特制定此安全操作规程。
一、操作前准备1.操作人员应熟悉箱式电炉的工作原理、结构特点、加热方式以及安全操作规程，确保具备相应的操作知识和技能。
2.检查箱式电炉的炉体、炉门、热电偶、控制系统等是否完好无损，无严重磨损、腐蚀或松动现象。
3.确保电源线路安全，检查电炉的接线是否牢固，无破损或裸露现象。
4.清理电炉周围，确保操作空间畅通无阻，无易燃、易爆物品。
二、启动与加热1.在启动前应先打开电炉的电源开关，并检查控制系统是否正常显示。
2.设定加热温度、加热速率等参数，确保符合工艺要求。
3.缓慢升温，避免急剧的温度变化对炉体和加热元件造成损害。
4.在加热过程中，应定期检查电炉的运行状态，观察温度、电流、电压等参数是否正常。
5.禁止在电炉运行过程中打开炉门，以免烫伤或引发火灾。
三、操作注意事项1.操作人员应穿戴好安全防护用品，如耐热手套、防护眼镜等。
2.禁止将易燃、易爆物品或潮湿的物件放入电炉内加热。
3.加热过程中，如发现电炉有异常声响、漏电或温度失控等现象，应立即停机并联系专业人员进行维修。
4.加热完成后，应先关闭电源，待电炉冷却后再取出加热物件。
四、停机与维护1.在停机前应先关闭电源，并确保电炉完全冷却后再进行其他操作。
2.定期对电炉进行清理，清除炉内的氧化物、残渣等，保持炉体内部清洁。
3.检查电炉的加热元件、热电偶等是否完好，如有损坏应及时更换。
4.定期对电炉进行润滑和紧固，确保设备运行顺畅。
五、安全注意事项1.箱式电炉应安装在通风良好、干燥的地方，避免潮湿和高温环境。
2.禁止在电炉附近放置易燃、易爆物品，以免发生火灾或爆炸事故。
3.在操作过程中，应确保电源线路的安全，避免触电事故的发生。
4.操作人员应熟悉应急处理措施，如发生异常情况能够迅速采取措施，确保人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SX2-5-12箱式电炉使用说明安装与使用：
1.电炉不需特殊安装,只需平放在室内地面或台架上。
控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.
2.与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.
3.接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)
4.检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.
当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.
5.为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.
6.烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:
当室温升到200℃4小时(打开炉门让水蒸气散发)
当200℃到600℃4小时(关闭炉门)
当600℃到800℃2小时(关闭炉门)
7.使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关。
