太阳能组件的原材料及特性
7.钢化玻璃 钢化玻璃加工原理是平板玻璃的二次加工产品
，分为物理钢化法和化学钢化法。透光率很高，大 于91.6%，厚度在3.2mm。
[并网太阳能光伏发电系统教案]第15讲BIPV太阳电池组件的分类
![[并网太阳能光伏发电系统教案]第15讲BIPV太阳电池组件的分类](https://img.taocdn.com/s3/m/905f05f6c8d376eeaeaa3173.png)
⑵建筑幕墙一体化组件：使用于高层建筑，作为壁材和窗材使用，其又可分为:
1玻璃壁式建筑幕墙一体化组件
2金属壁式建筑幕墙一体化组件
⑶揉性式建筑一体化太阳电池组件：主要用于窗户玻璃、曲面建筑屋等。
Ⅳ、归纳总结：3分钟
1 BIPV的基本概念
Ⅲ、讲授新课：75分钟
7．1BIPV基本概念
BIPV：建筑集成光伏系统
随着人们对太阳能发电兴趣的增加，分散式光伏发电系统逐步得到人们的认可，并且首先实现了建筑集成光伏系统的商业化。这些主要是由于BIＰＶ分散式光伏发电系统有以下特点：
⑴能提供并网支持，尤其是在夏季有高负荷的地区；
⑵减小了电能传输与分布的成本和损失；
授课日期/班级
教学目的
1掌握BIPV的基本概念
2掌握BIPV太阳电池组件的分类
教学重点
BIPV太阳电池组件的分类
教学难点
BIPV太阳电池组件的分类
教学准备
教科书、教参ຫໍສະໝຸດ 教学方法讲授法讨论法教
学
过
程
Ⅰ、课堂组织：5分钟
点名填写教学日志（一）（二）
Ⅱ、复习旧课，导入新课：5分钟
１蓄电池的基本特性
２蓄电池使用与维护中有几个问题
2屋顶面板式建筑屋顶一体化太阳电池组件
3隔热式建筑屋顶一体化太阳电池组件
4使用ＨＩＴ太阳电池的建筑屋顶一体化太阳电池组件
它们的优点是：a可省去屋顶瓦，降低成本
b省去太阳电池下面铺设的屋顶材料，从而减轻重量
c可以最大限度利用屋顶的面积，且外观美观
d太阳电池的转换效率高，同样的设置面积可以得到较大的发电量
2 BIPV太阳电池组件的分类
太阳能供电系统必要部件介绍
3、系统设计的工作时间：每天8小时满负载运行，考虑3个阴雨天能正常工作二、系统工作的环境1、系统工作地点：山东某地2、系统工作纬度：3、全年日照时间：4、日平均有效日照时间：5、安装最佳倾角：三、智能太阳能供电系统配置方案1、太阳能电池组件：选用多晶硅或单晶硅太阳能电池组件，保证使用寿命25年，峰值功率设计为1000Wp，采用单体组件规格采用24V200W电池板5个并联安装，具体的规格如型号Parameter Type 最大值Max Power(W) 外形尺寸Dimension(mm) 重量Weight(kg) 最大工作电流Max(A) 最大工作电压Max Voltage (V) 短路电流Short CircuitA 开路电压Open CircuitVoltage (V) QXC200W/72 200 1640*992*50 20.0 6.80 29.4 8.00 36.02、太阳能专用智能控制器：采用24V45A光伏专用控制器一台，维保2年，建议使用德国Steca Tarom245，12V/24V电压自动识别，45A，带液晶显示功能。
3、太阳能光伏系统专用逆变器：采用24V600W小功率正弦波逆变器，要求蓄电池组提供直流电压是24V，输出为纯净的正弦波电源，型号是SPXS600-212/224。
4、免维护铅酸蓄电池组：采用12V100AH电池10节，每组2节串联，共5组并联，质保3年。
具体型号：6-FM-100，外型尺寸406*174*233(238),，净重32kg，5、蓄电池柜及连接电缆：采用A10的标准高级喷漆电池柜，物理尺寸是780*470*950mm，重量是39kg，分体柜，到现场安装。
补充说明：1、在该系统安装环境下，正常光照1天（光照不小于8小时）可供500W的负载使用8小时/每天，在不连续阴雨的条件下，电池充足电后可连续工作3天。
2、、该系统蓄电池组的配置已经考虑了温度对电池性能的负面影响，用户也可自行配置其他品牌电池。
最全的太阳能光伏标准
105
photovoltaic (PV) solar devices with reference spectral irradiance data
(IEC 60904-3:1989); German version EN 60904-3:1993)
107 IEC 60891 108 IEC 60904-1
光电系统太阳能存储体第2 部分性能测试要求及程序(Photovoltaic systems Solar modules -Part 2: Performance -Test requirements and procedures)
光电系统太阳能存储体第1 部分安全性测试要求及程序(Photovoltaic systems Solar modules - Part 1: Safety - Test requirements and procedures ) 光电系统家用太阳能装置第2 部分性能测试要求及程序(Photovoltaic systems Solar home systems - Part 2: Performance - Test requirements and procedures )
用开路电压法确定光伏(PV)器件的等效电池温度(ECT)
光电器件.第6 部分:标准太阳能量参数要求(Photovoltaic devices - Part 6: Requirements for reference solar modules)
光伏器件测量过程中引起的光谱失配误差的计算 光伏器件光谱回应的测量 光电器件.第9 部分:太阳能仿真器性能要求(Photovoltaic devices - Part 9: Solar simulator performance requirements)
光伏组件的详细介绍

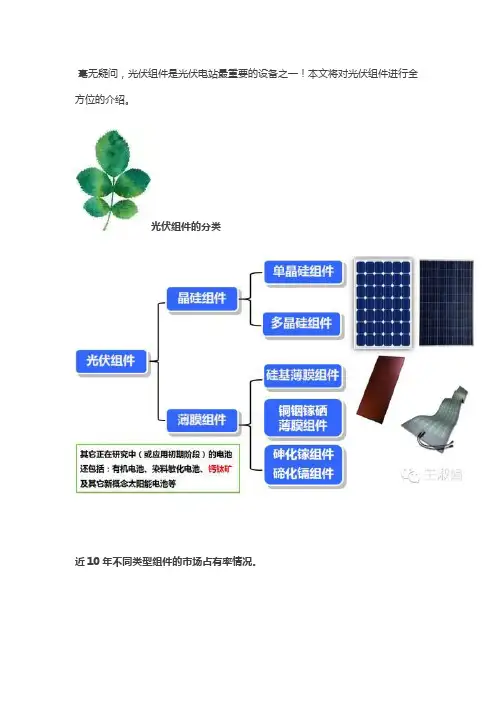

毫无疑问，光伏组件是光伏电站最重要的设备之一！本文将对光伏组件进行全方位的介绍。
光伏组件的分类近10年不同类型组件的市场占有率情况。
图1：各类光伏组件2006~2015年的出货量情况普通晶硅组件的内部结构双玻组件的内部结构光伏组件的转化效率1功率我们常说，采用255Wp光伏组件。
下表的“p”为peak的缩写，代表其峰值功率为255W。
所有的技术规格书中都会标注“标准测试条件”的。
下图为常州天合的光伏组件技术规格书一部分（250W，下同）。
只有在标准测试条件（STC条件，辐照度为1000W/m2，电池温度25℃，AM=1.5）时，光伏组件的输出功率才是“标称功率”（250W）。
当辐照度和温度变化时，功率肯定会变化。
另外，功率误差为正负3%，说明组件的实际功率是242.5~257.5W都是增长的。
不过，这个组件的功率偏差为正偏差3%。
在非标准条件下，光伏组件的输出功率一般不是标称功率，下图为NOCT 条件下标称功率为250W、255W的参数。
辐照度为800W/m2，电池温度20℃时，250W的组件输出功率只有183W，为标况下的73.2%。
2光电转化效率1）效率的计算方法理论上，尺寸、标称功率相同的组件，效率肯定是相同的。
光伏组件是由电池片组成，一块光伏组件通常由60片（6×10）或72片（6×10）电池片组成，面积分别为1.638 m2（0.992m×1.652m）和3.895 m2（0.992m×1.956m）。
辐照度为1000W/m2时，1.638 m2组件上接收的功率为1638W，当输出为250W时，效率为15.3%，255W时为15.6%。
2）国家标准对效率的要求根据2月5日国家能源局综合司颁布的《关于征求发挥市场作用促进光伏技术进步和产业升级意见的函》（国能综新能[2015]51号）规定：自2015年起，享受国家补贴的光伏发电项目采用的光伏组件和并网逆变器产品应满足《光伏制造行业规范条件》相关指标要求,如下图所示。
太阳能光伏发电系统的分类、组成及工作原理介绍
太阳能光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
这种技术的关键元件是太阳能电池。
太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
太阳能光伏发电的优点是较少受地域限制，因为阳光普照大地;光伏系统还具有安全可靠、无噪声、低污染、无需消耗燃料和架设输电线路即可就地发电供电及建设周期短的优点。
一、太阳能光伏发电系统的分类太阳能光伏系统分为离网光伏发电系统、并网光伏发电系统和分布式光伏发电系统：1、离网光伏发电系统。
主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
2、并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。
并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。
但这种电站投资大、建设周期长、占地面积大，还没有太大发展。
而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网发电的主流。
3、分布式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统，以满足特定用户的需求，支持现存配电网的经济运行，或者同时满足这两个方面的要求。
二、太阳能光伏系统的组成1、太阳能板：太阳能电池板是太阳能光伏系统中的核心部分，太阳能电池板的作用是将太阳的光能转化为电能后，输出直流电存入蓄电池中。
太阳能电池板是太阳能光伏系统中最重要的部件之一，其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。
2、控制器：太阳能控制器是由专用处理器CPU、电子元器件、显示器、开关功率管等组成。
3、蓄电池：蓄电池的作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。
4、逆变器：太阳能的直接输出一般都是12VDC、24VDC、48VDC。
太阳能电池组件基本知识
⑧组件玻璃的透光率低于89%，透光效果差 ， 直接降低组件光电转换效率，影响整个工程 的输出功率，玻璃机械强度低，在运输、安 装和使用过程中易造成安全事故
⑨采用等外片，极大缩短了组件的使用寿 命，降低光电转换效率，对工程整体性能 和寿命造成巨大损害
⑩为降低工程造价，人为的采用劣质硅胶， 降低组件密封性能，加速各部件的老化和腐 蚀，严重缩短了工程使用寿命
太阳电池组件封装材料
组件的工作寿命与封装材料和封 装工艺有很大的关系，封装件的寿命是 决定组件寿命的重要因素。
主要封装材料 ： 1. 玻璃：采用绒面低铁钢化玻璃 (又称为白玻 璃)，厚度3.2mm, 透光率达89％以上。 2. EVA：采用加有抗紫外剂、抗氧化剂和固 化剂的优质EVA （乙烯－醋酸乙烯共聚物） 膜层作为太阳电池的密封剂和与玻璃、 TPT之间的连接剂。具有高透光率（胶膜 固化后透光率≥89.5％）和抗老化能力。
原因分析
• 层压设备达不到技术要求，抽真空不彻底， 满足不了组件生产过程中的工艺要求 • 对于低质量原材料无法控制， 选用尺寸稳 定性能及耐热性能差的TPT
⑤接线盒结构防水性差、电极引出线的接触 强度低，造成电气事故 接线盒电气结构对比 普通接线盒 通过TUV认证 的接线盒
接线盒密封结构对比
平面压紧密封 结构简单，容 易失效
激光划片
太阳电池每片峰值工作电压0.45～0.5V左右 （开路电压约0.6V）。将一片切成两片后，每 片电压不变，太阳电池的功率与电池板的面积 成正比（同样转化效率下）。
焊接
用镀锡铜带（互联条、汇流带）按需要将电 池片串连或并联焊接好，并引出电极。 焊接时主要注意点： 1.互联条、汇流带焊接前须浸泡助焊剂 2.恒温电烙铁温度设定为330℃～380℃ 3.电池片单条主栅线焊接时间≤3秒
光伏组件
光伏组件光伏组件单体太阳电池不能直接做电源使用。
作电源必须将若干单体电池串、并联连接和严密封装成组件。
光伏组件（也叫太阳能电池板）是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。
其作用是将太阳能转化为电能，或送往蓄电池中存储起来，或推动负载工作。
光伏组件1.组成结构：又称太阳电池组件( Solar Cell module)，是指具有封装及内部联结的，能单独提供直流电输出的，最小不可分割的光伏电池组合装置。
[1]光伏组件（俗称太阳能电池板）由太阳能电池片（整片的两种规格125*125mm、156*156mm、124*124mm等）或由激光切割机机或钢线切割机切割开的不同规格的太阳能电池组合在一起构成。
由于单片太阳能电池片的电流和电压都很小，然后我们把他们先串联获得高电压，再并联获得高电流后，通过一个二极管（防止电流回输）然后输出。
并且把他们封装在一个不锈钢、铝或其他非金属边框上，安装好上面的玻璃及背面的背板、充入氮气、密封。
整体称为组件，也就是光伏组件或说是太阳电池组件。
2.制作流程:组件制作流程经电池片分选-单焊接-串焊接-拼接(就是将串焊好的电池片定位,拼接在一起)-中间测试(中间测试分:红外线测试和外观检查)-层压-削边-层后外观-层后红外-装框(一般为铝边框)-装接线盒-清洗-测试(此环节也分红外线测试和外观检查.判定该组件的等级)-包装.3.组件的生产工艺流程第一步单片焊接：将电池片焊接互联条（涂锡铜带），为电池片的串联做准备.第二步串联焊接：将电池片按照一定数量进行串联。
第三步叠层：将电池串继续进行电路连接，同时用玻璃、EVA胶膜、TPT背板将电池片保护起来。
第四步层压：将电池片和玻璃、EVA胶膜、TPT背板在一定的温度、压力和真空条件下粘结融合在一起。
第五步装框：用铝边框保护玻璃，同时便于安装。
第六步清洗：保证组件外观。
第七步电性能测试：测试组件的绝缘性能和发电功率最后包装入库。
