针织学经编完整版课件

012 012
垫纱数码：1-0/1-2//
1-0,2-3/4-5,4-3// F ，B/ F，B/…//
垫纱数码与垫纱运动图的相互转化
1-0/2-3//
0-1/2-3/4-5/5-4/3-2/3-4/2-1//
（四）意匠图
一般在方格纸上用彩色笔描绘，这种彩色 方格图称为意匠图。通常一个小方格高度表示 一个线圈横列或两个线圈横列（贾卡组织）， 一个小方格的宽度表示一个针距，不同颜色表 示不同组织。
摆动纱辊
夹纱板
摆臂
固定纱辊
（三）机头 将经纱卷绕在盘头上，此过程中，随着盘头卷装直
径的增大，电机转速逐渐降低。 （四）静电消除器
利用尖端放电，电离周围空气，带走经纱上的பைடு நூலகம்电 荷。 （五）毛丝检测装置
检测纱线中的毛丝、粗节，并在整经中予以消除。 (六）张力罗拉
增加经纱片的张力均匀性
二、花色纱线整经机
用途：经编机花梳栉整经 整经方式：轴经整经
三、弹性纱线整经机
主要用于氨纶裸丝的整经 （一）弹性纱线整经机的结构
除具有普通整经机的结构外，还需有积极送纱、 纱线牵伸和纱线张力补偿装置。
张力辊
张力传感装置
筒子 送纱辊
纱架
经轴
1.积极送纱装置
所有弹性纱筒子表面的退绕速度与送纱辊表面 的线速度一致，送纱良的大小可通过调节送纱辊的 回转速度来改变。
一高度，以便使经纱能按垫纱要求处于规定的 针间。 2.为减少针在第一高度的停顿时间，通常在梳栉 还没有完全摆回到机前时，针就开始第二次上 升。
作业
作业：1－4，6 思考：5、7
第十三章 导纱梳栉的横移
Guide bar shogging
梳栉
导纱针的集合体 作用：控制和引导纱线按织 物加工要求，将纱线垫绕于 织针上 运动
第三节 经编针织机
一、经编机的分类 分类途径
针床数 织针类型 织物引出方向 机器功能
按针床数分： 单针床 双针床
按针型分： 钩针经编机 舌针经编机 复合针经编机
按织物引出方向分： Tricot经编机（90-115°，机号高） Raschel经编机（130-170°，机号低)
Tricot
Raschel
式（即经纱与导纱件的包围角）
2.液态阻尼式张力器（KFD)
1气圈盘
3张力杆
5集体调节轴
2棒
4油槽
阻尼叶片 拉簧
特点： （1）能有效地控制经纱地初张力； （2）能吸收张力峰值，减少张力
波动； （3）兼具断纱自停器的功能。 类型：
KFD-K：合纤、精纺纱
KFD-T：粗纱
（二）储纱机构
作用：在纱线发生断头时便于纱线回绕。
线圈结构图 垫纱运动图 垫纱数码
（一）线 圈 图
直观、形象 绘制繁琐费时
（二）垫纱运动图与穿纱对纱图
在点纹纸上根据导纱针的垫纱运动，自下而上逐个横 列做出垫纱轨迹
点-针头投影 上方-针钩前 下方-针背后
点列 横向-线圈横列 纵向-线圈纵行
需画出构成织物组织的每一把梳栉的垫纱运动图
如果有某些梳栉部分穿纱或穿色纱，则需画出各 梳栉的穿纱、对纱图，（I－穿纱，·－空穿， 色纱用不同符号表示）
设计槽针经编机成圈机件位移曲线时，必 须兼顾成圈可靠与高速两个方面。
第二节 舌针经编机的成圈机件与成圈过程
一、成圈机件及其配置
1.舌针： 将数枚舌针浇铸成1″或2″ 的针块。舌针垫纱范围较大。
2.栅状脱圈板 ： 作 为搁持面，辅助脱 圈，并保持针间距。
3.导纱针： 数枚导 纱针浇铸成1″或 2″的针块，用于引 导纱线。
不允许横移时间：导纱梳栉开始进入织 针侧向平面（即后梳导纱针左边缘摆至 针背时开始）至导纱针摆出针平面（前 梳导纱针右边缘摆离针钩前边缘），该 段时间内梳栉不能横移。 WarpKnit\经编动
画\复合针成 圈.swf
（3）梳栉横移运动符合动力学的要求 横移机构：直线－曲线链块/花盘凸轮
二、 整经的方法
分段整经 轴经整经 分条整经
1.分段整经
定义：将经纱平行地分别卷绕在狭幅的 分段经轴上，然后再将若干只狭幅分段 经轴并列地穿在芯轴上组装成织轴。 特点：生产效率高，运输和操作方便， 占地面积较小。
2.轴经整经
定义：将经编机一把梳栉所用的经纱， 同时且全部卷绕在一个经轴上。 用途：适用于经纱总根数不多的花色纱 线的整经，不适宜于幅宽大的地组织经 纱整经。
1.退圈、垫纱
2.闭口和套圈
3.弯纱、脱圈、成圈和牵拉
三、成圈机件的运动配合 钩针分二次上升的目的： 1.使导纱针在摆过针平面时，正处于针间 间隙较大的部位； 2.针头位置低，可防止针头在导纱针摆过 针间时，针头挂住由经轴至导纱针针孔 这一部分纱段。
成圈机件的配合： 1.当后梳栉摆到针平面时，钩针必须已上升到第
单针床垫纱运动图
I——导纱针穿纱 •——导纱针空穿
双针床垫纱运动图
（三）垫纱数码
以数字顺序标注针间间隙 “0” 起始于梳栉横移机构一侧 拉舍尔经编机，针间序号0，2，4…，特利柯 特经编机针间序号0，1，2，3… 垫纱数码按针前横移规律书写 每一横列之间数码用“ / ”分隔，一个完全组织 后用“//” 结束
1.主要用钩针、槽针
1.主要用舌针、槽针
机 2.梳栉数少、机号高、机速高 2.梳栉数多、机号低
3.织物引出角度90-115°
构 4.大多为单针床
3.织物引出角度130-170 ° 4.单针床与双针床
多为薄型织物
产 品
多生产厚型织物、装饰织物、 产业用布
按功能分：
高速经编机 贾卡经编机 花边机 渔网机 双轴向、多轴向经编机等
4.沉降片：用于握持 织物，有利于退圈。
5.防反拨钢丝：横贯 机器全长，防止针 舌反拨。
6.成圈机件配置
导纱针 防反拨钢丝
座片
沉降片床
沉降片 座片
针床
舌针 栅状脱圈板座片
栅状脱圈板
二、成圈过程 退圈
垫纱
闭口
脱圈、弯纱
三、成圈机件的运动配合
特点：舌针的升降与梳栉的摆动相互错开，有利于垫纱过 程的进行，但不利于提高机速。
第三节 钩针经编机的成圈机件与成圈过程
一、成圈机件及其配置 1.钩针 2.沉降片 3.压板：普通/花色 4.导纱针
钩针机沉降片的作用 片鼻、喉——握持旧线圈，以利退圈。 片腹——迅速上抬织物，辅助套圈。 片喉、颚——弯纱搁持面。 片喉——牵拉织物。
5.成圈机件配置
压板
导纱针 沉降片
钩针
二、钩针经编机的成圈过程
第二篇 经 编
东华大学 针织与服装工程系 陈南梁 教授
nlch@ 2010年3月

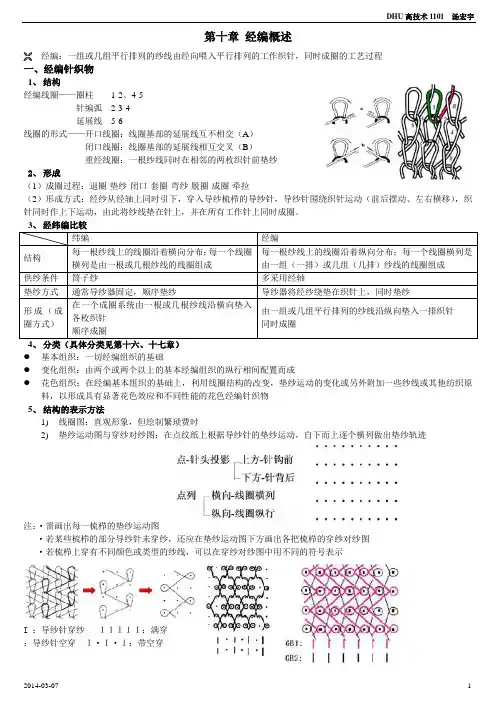

第十章 经编概述
第一节 经编针织物及形成 一、经编针织物的结构
经编——一组或几组平行 排列的纱线由经向喂入平 行排列的工作织针，同时 成圈的工艺过程。
经编线圈结构
经编线圈
圈干 延展线
经编组织中线圈的三种形式: 开口线圈：线圈基部的延展线互不相交。 闭口线圈：线圈基部的延展线相互交叉。 重经线圈：一根纱线同时在相邻的两枚织针前垫纱。
预牵伸量：弹性纱由纱架送纱辊送到张力辊之间 的牵伸量。
后牵伸量：从张力辊到盘头之间纱线的牵伸量。
vb盘头转动表面线速度 Dt总牵伸比 = Df× Db =
vy纱筒退绕速度 vr张力辊表面线速 Df 预牵伸比= vy纱筒退绕速度 vb盘头转动表面线速度 Db后牵伸量 = vr张力辊表面线速
3.纱线张力补偿装置
退圈阶段
针身先于针芯上升，且上升速度大于针芯，针芯 头上升到旧线圈握持平面线（沉降片片腹）高度 前，必须完全没入针槽。
在针身和针芯下降过程中，针身先下降，且速度 大于针芯。为保证套圈可靠，要求针芯下降到针 芯槽端点到达沉降片片腹平面之前，针芯已闭合 针口，防止旧线圈重新进入针钩内。
在四梳槽针经编机上，导纱梳栉的摆动一部分 在针身停顿阶段进行，另一部分是与针身的运 动同时进行，但应保证后梳向机后摆到针平面 时，针身必须已升到最高位置；后梳向机前回 摆过针平面后，针身才开始下降。
一、经编针织物的分类
1.基本组织：一切经编组织的基础。
2.变化组织：由两个或两个以上基本经编组织的 纵行相间配置而成。
3.花色组织：在经编基本组织的基础上，利用线 圈结构的改变，垫纱运动的变化或者另外附加 一些纱线或其它纺织原料，以形成具有显著花 色效应和不同性能的花色经编针织物。
二、 经编组织结构的表示方法
前后摆动 左右横移
第一节 梳栉横移的工艺要求
1.功能：使梳栉根据不同的花纹要求进行横向移动。
WarpKnit\经编 动画\横移机
构.swf
2.工艺要求：
（1）按织物组织结构进行横移，横移量应是针距的整数倍
二行程
三行程
针前横移：0、1、2
针背横移：0－多针距
（2）横移必须与摆动密切配合
***梳栉横移时间的确定
为保持张力稳定，使用张力传感装置，在 整经过程中对纱筒上弹性纱线伸长的差异自动 地适时改变拉伸，进行张力补偿，使绕在盘头 上的弹性纱线的伸长差异减少到最低程度。
此外，所有导纱体的表面均为旋转结构，使纱 线受到积极均匀的传动。
第十二章 经编机的成圈机件 与成圈过程
第一节 槽针经编机的成圈机件 与成圈过程
二、经编针织物的形成
1.成圈过程 退圈－垫纱－闭口－套圈－弯纱－ 脱圈－成圈－牵拉 2.经编针织物形成方式
经纱从经轴上同时引下，穿入导纱梳栉的导纱针， 导纱针围绕织针运动（前后摆动、左右横移），织 针同时作上下运动，由此将纱线垫在针上，并在所 有工作针上同时成圈。
经纬编成圈的比较 1.供纱条件 纬编：筒子纱；经编：多采用经轴 2.垫纱方式 纬编：通常导纱器固定，顺序垫纱； 经编：导纱器将经纱绕垫在织针上，同时
