太阳能路灯安装方法
太阳能路灯安装方法太阳能路灯是一种利用太阳能发电，储存电能，供照明使用的照明设备。
它具有节能环保、无需布线、维护成本低等优点，因此在城市道路、乡村道路、工业园区等场所得到广泛应用。
下面将介绍太阳能路灯的安装方法。
1. 位置选择。
首先，需要选择适合安装太阳能路灯的位置。
一般来说，太阳能路灯应该安装在日照充足的地方，避免被高大建筑物或树木遮挡，以保证充足的光照。
同时，考虑到照明的需求，需要合理确定路灯的安装位置，确保照明范围覆盖到需要照明的区域。
2. 基础施工。
在确定好安装位置后，需要进行基础施工。
首先进行地面的探测，确定地下管线和其他障碍物的位置，然后进行挖掘基坑。
根据太阳能路灯的规格和要求，进行基础的浇筑和固定，确保太阳能路灯的稳固安装。
3. 太阳能板安装。
接下来是太阳能板的安装。
太阳能板的安装需要考虑到日照角度和方向，以保证太阳能板能够最大程度地吸收阳光。
在安装过程中，需要使用专业的安装工具和固定设备，确保太阳能板的安全和稳固。
4. 蓄电池安装。
太阳能路灯需要使用蓄电池储存太阳能发电的电能。
因此，蓄电池的安装也是非常重要的一步。
在安装过程中，需要注意蓄电池的接线和固定，确保其安全可靠。
5. 灯具安装。
最后是灯具的安装。
在安装灯具时，需要根据实际照明需求和安装位置的要求，选择合适的灯具类型和数量。
然后进行灯具的固定和接线，确保其正常工作和安全使用。
总结。
通过以上的安装方法，太阳能路灯可以顺利地安装到指定位置，并正常工作。
在实际安装过程中，需要严格按照相关规范和要求进行操作，确保安装质量和安全性。
希望以上内容对太阳能路灯的安装有所帮助。
第二小组太阳能路灯演示资料
太阳能路灯的控制方案选择：
经纬型控制器采用单片机技术，模拟日照规律，晚上 能自动开灯、早晨能自动关灯。它采取光控开关时间的优 点，克服了光控开关易受干扰的缺点，取钟控器时间准确 之长处，克服了定时开关不会自动变换开关时间之短处。 目前路灯控制常采用这种控制方式，但其价格较高，在路 灯中使用将会增加不必要的成本。
2、冲放电部分
①、太阳能电池组件
由于太阳能路灯的特殊性，太阳能电池板一般安装在灯杆上， 对于路灯杆而言，一般都是5米以上，重心较高，而且大部分 太阳电池板都是悬挂式，为增强整套设备的抗风力，一般选择 多块太阳电池板组成所需要的组件功率。
主要功能：是吸收太阳光，将光转换为电能后对蓄电池进行 充电。
②、蓄电池
蓄电池在进行并联连接时，需要考虑各单体电池间的不平衡 影响，通常情况下并联组数不宜超过4组。
目前业内都选用免维护、防水铅酸蓄电池或胶体蓄电池。
主要功能：是存储太阳能板转换的电能以及为路灯提供电能。
路灯的安装
1.现场勘查，设计方案； 2.地基浇注
3、太阳能电池组件的安装
a、电池组件的输出正负极在连接到控制器前须采取
管进行保护； d、蓄电池在进行并联或串联时，接线处需做好防水措施。 e、上述完成后检查控制器端的接线，防止短路，正常后关
好电源箱。
5、灯具安装
a、先将光源及组件的连接线 穿到主杆内。穿线时切勿将导 线破皮，否则会导致短路。
b、进行各部位组件固定：太 阳能组件固定在太阳能板支架 上，灯头固定到挑臂上，然后 将支架与挑臂固定到主杆。
4
工作示意图
太阳能路灯的控制方案选择：
太阳能路灯跟普通路灯控制电路功能基本一样，都是为 了完成晚上亮灯，早晨熄灯的作用。国内外常用的控制器有 单独的光控制型、时钟控器型、经纬型控制器型等，但由于 其工作原理不同，各有优缺点。
太阳能路灯的安装方法
太阳能路灯的安装方法1、路灯安装过程中应注意的问题灯杆（特别是高杆灯杆）的吊装定位是安装工程的一项主体工程，设计的杆位多数是以计算推算而定，而现场则可能出现一些杆位与设计不符的情况，需要现场变更灯杆位置。
同时还要掌握施工现场是否适宜运输、吊装车辆进场，吊装设备能否到位作业，是否需要临时中断交通等。
只有经过实地勘察，方能制定可行的吊装方案。
除了一些重点工程外，目前大部分道路照明工程是在道路主体工程完工通车前后的一段时间里突击完成的。
因此，为了确保道路照明工程的施工质量，路灯器具供应商和安装商要提前进行准备，保证工程顺利完成。
在路灯安装时应注意以下几点：①全面了解灯具、光源、灯杆的特点，针对道路实际和参考的照明标准，结合投资预算，合理地选用灯具、光源、灯杆，以充分发挥光源的高效节能性、灯具的配光性和配件组合的优势。
②在光照能保证的条件下，适当加大灯具间距，可节省灯具数量；适当提高灯杆高度，也可以改进光照效果；尽可能在道路的中间分隔带布置灯杆，可以节省工程费用。
③结合道路工程，适时提前介入灯杆位置选定、基础施工和预埋，以便及时发现问题，进行合理变更，从而保证质量、节省投资。
④根据工地实际和地质情况，设计制作灯杆基础和高杆灯基础，并保证基础牢固可靠。
特别要注意预埋螺栓与灯杆座预留孔适配、定位准确、预埋长度和外留长度合理，螺纹部分要妥善保护，以方便吊装定位。
⑤在岩层、风化石地段，分散接地和分段接地难以达到要求，可以考虑增设接地极，并按设计要求的镀锌扁钢与增设的接地极连接，连接要可靠，同时加以合适的防护处理，并与预埋基础可靠连接，保证每根灯杆与接地极可靠连接。
高杆灯一般较为分散，主要依靠基础接地，必要时要使用降阻剂，降低接地电阻。
⑥吊装作业要严格遵守操作规程。
特别要关注吊装设备周围的电力线路、其他线路及周边构筑物。
吊装时，吊点要选择合理。
⑦要注意安装后灯杆的美观。
从基础施工开始，灯杆位置以主线为准，控制好直线性，并合理地按道路设计线形变化。
太阳能路灯图解
*其他部件 连接线、紧固件（螺丝、螺帽） 数量：1 套 3、储存及工作环境
* 储存要求 1）空气流通，灰尘少 2）环境温度：-20 到 60 摄氏度 3）相对湿度低于 90%，不易结冰霜 4）原理腐蚀性物质 5）长期闲致，需每三个月充放电一次
* 工作环境 1）工作温度：-15 至 50 摄低度 2）湿度：0 至 90%
1.主要部件 灯杆
产品构造
太阳能电池组件
单晶
多晶
光伏组件作用：利用光生伏打效应直接把太阳的辐射能转变为直流电 能。 主流组件：
1）晶体硅组件（单晶、多晶组件由圆形或者方形硅片做成）
2）薄膜组件（在玻璃或衬底上沉积，非晶硅、CIS、CdTe 等）
蓄电池与蓄电池箱 阀控密封免维护蓄电池，太阳能路灯专用 压制成型，全密封防水，有较好的保温作用
b.光源（降压控制器）: 确定光源是几串几并，3 串 12V 系统，6 串 24V 系统；光源直接接
蓄电池几秒钟（蓄电池电压正常的情况下），确定光源是否正常；光 源不亮，查看光源接线有没有问题：线有没有松动，光源正负极有没 有接反;光源正负极没有接反，线没有松动的情况下，光源直接接蓄 电池光源不亮，更换光源。
产品介绍
1.产品质保 （1）产品保修 * 非自然灾害及人为过失引起的产品质量问题，开元太阳能照明有限 公司对整套太阳能路灯主要部件保修如下： * 电池板： * 蓄电池： * LED 灯： * 控制器： （2）免责条款 * 开元太阳能照明有限公司对因地震、洪水、雷电等自然灾害，不是 因为开元太阳能照明有限公司的责任而发生的火灾，第三方操作、失 盗、损坏、意外事故或因在不正常情况下使用（如不正确操作,误操 作或其它问题 ）引起的损失不承担任何责任。 * 开元太阳能照明有限公司对因未遵守本使用说明而引起的任何损 失不承担任何责任 * 开元太阳能照明有限公司对因与开元太阳能照明有限公司无关的 设备结合使用而引起的故障造成的任何损失不承担任何责任。
太阳能路灯安装详图演示ppt课件
×1h ×1h ×1h ×300mA+900mA ×10%
×10%
×3min ×0.5h
06代表全功率工 作时间为6h
28代表第二时段 工作时间为8h
36代表第三时段 工作时间为6h
43代 表 3组 LED 并联
55代表第二时段 为50%功率比工 作
62代表第三时段 为20%功率比工 作
71代表开灯延时 时间为3min
红 黑
将光伏组件搬运到安装支架上。 对准光伏组件与安装支架的螺栓孔位，插入螺栓并紧固。
安装光伏组件时要保证接线盒在支架上半部。
光伏组件 光伏支架
M8X15 8pcs
11
安装光伏组件线缆。 a.连接光伏组件自带线缆与延长线。
光伏组件
+ +
三通连接器
光伏组件直流电缆延长线
+
接控制器光伏板正
-
-
接控制器光伏板负
7
蓄电池正极引出线（4.5米）
接入端 蓄电池c负极 蓄电池c正极 蓄电池b正极 蓄电池a正极 蓄电池d正极 蓄电池e正极 蓄电池f正极
线缆外观
接入端 控制器电池负极输入端
蓄电池b负极 蓄电池a负极 蓄电池d负极 蓄电池e负极 蓄电池f负极 空开OFF端
1. 电池必须严格遵照图中的数字顺序和正负极所示摆放电池，不能放反。 2. 进行电池之间的接线操作时，要戴手套，必须使用绝缘工具，将扳手手柄缠裹绝缘胶布。 3. 蓄电池在接线时，务必做好绝缘及防短接措施。 （用绝缘胶布包裹住引出线和电池电极金属裸露部分） 4. 蓄电池间连线从下盖出线孔出，蓄电池引出线从上盖出线孔出。 5. 电池搬动及倒下放置时，务必轻拿轻放。 6. 接线时先预紧接线螺栓，待电池之间的线缆连接完毕后再将电池的接线螺栓拧紧 ，装配扭力参考值：10 ± 2.0N·m。

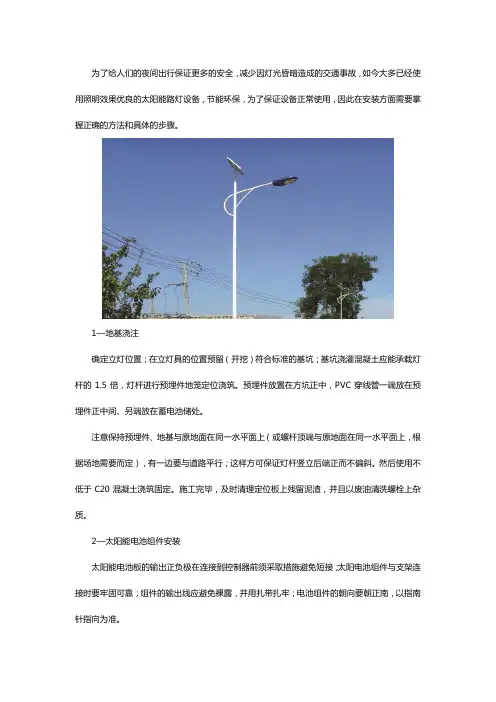

太阳能路灯安装方法及步骤
为了给人们的夜间出行保证更多的安全，减少因灯光昏暗造成的交通事故，如今大多已经使用照明效果优良的太阳能路灯设备，节能环保，为了保证设备正常使用，因此在安装方面需要掌握正确的方法和具体的步骤。
1—地基浇注确定立灯位置；在立灯具的位置预留（开挖）符合标准的基坑；基坑浇灌混凝土应能承载灯杆的1.5倍，灯杆进行预埋件地笼定位浇筑。
预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储处。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后使用不低于C20混凝土浇筑固定。
施工完毕，及时清理定位板上残留泥渣，并且以废油清洗螺栓上杂质。
2—太阳能电池组件安装太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；太阳电池组件与支架连接时要牢固可靠；组件的输出线应避免裸露，并用扎带扎牢；电池组件的朝向要朝正南，以指南针指向为准。
3—蓄电池安装蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；蓄电池之间的连接线须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；上述完成后检查控制器端的接线，防止短路。
正常后关好控制箱的门。
4—灯具安装进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。
然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可起吊安装，并将蓄电池放进电池箱。
调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；同时接上太阳板连接线，灯熄；再仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。
新型农村太阳能路灯怎么安装
太阳能路灯价格低廉，维护方便，节能高效，已经成为新农村的标配，当然安装也是非常的简便，不需要挖沟预埋管线，具体如下：太阳能光板与光板支架安装在一起，四条螺丝需紧固，需注意太阳能板背面接线盒朝向不应向上。
注意立杆过程中需注意太阳能板朝正南方向，避免安装在树下或有其它遮挡物附近。
一、地基浇筑1、确立路灯安装位置，在路灯顶部没有遮阳的地方，以路灯间距40米为基准值确定路灯的安装位置，否则要适当的更换路灯安装位置。
2、开挖路灯基坑，在定好的路灯安装位置开挖路灯基坑，如果地表1米土质松软的话，开挖的深度就会加深。
并确认并保护好开挖位置的其他设施（如电缆、管道等）。
3、在挖成的基坑中砌成电池箱，用以埋放电池。
如果所挖的基坑不够宽，就没有足够的空间容纳电池箱。
4、浇筑路灯基础预埋件，在开挖的1米深的坑中，把路灯厂家预先焊接的预埋件放置到坑中，并将钢丝管一端放到预埋件正中间，另一端放到埋放蓄电池处。
并保持预埋件、地基与地面在同一个水平面上。
然后用C20混凝土对预埋件进行浇筑固定。
浇筑过程中不断搅拌匀称，以保证整个预埋件的密实性和牢固性。
5、施工完毕，及时清理定位板上的残渣，待等到混凝土完全凝固之后（大约是4天，天气好的话3天即可），才可以进行太阳能路灯的安装。
二、太阳能路灯组件安装1、太阳能电池板安装（1）将太阳能电池板放到电池板支架上，并用螺丝拧紧，使其牢固可靠。
（2）连接太阳能电池板的输出线，注意接正确电池板的正负极，并将电池板的输出线用扎带扎牢。
（3）接好线之后对电池板接线处进行镀锡，以防止电线氧化。
然后将接好线的电池板放到一边，等待穿线。
2 、LED灯具安装（1）将灯线从灯臂中穿出，在安装灯头处一端留出一段灯线，以便安装灯头。
（2）将灯杆支起，将灯线另一端从灯杆预留的顺线孔处穿出，将灯线顺到灯杆顶头一端。
并在灯线的另一端安装好灯头。
（3）将灯臂与灯杆上的螺丝孔对准好，然后用快速扳手将灯臂用螺丝拧紧。
目测灯臂无歪斜后对灯臂进行紧固。
太阳能路灯安装方法
太阳能路灯安装方法
太阳能路灯安装方法如下：
1. 选择合适的安装地点：确保安装地点有足够的阳光照射，以便太阳能电池板可以充分吸收阳光能量。
同时，需要考虑道路照明的需要，选择合适的路灯数量和位置。
2. 准备安装设备：包括太阳能电池板、LED灯、电池储存系统、控制器、支架、螺丝等。
3. 安装支架：将支架安装在道路上，确保稳固。
支架的角度应该与当地的纬度相匹配，以便太阳能电池板可以最大限度地吸收阳光能量。
4. 安装太阳能电池板：将太阳能电池板安装在支架上，并使用螺丝固定。
确保电池板的朝向正确，并且没有任何阻挡物阻挡阳光的照射。
5. 安装电池储存系统和控制器：将电池储存系统和控制器安装在合适的位置，确保安全可靠。
电池储存系统用于储存太阳能电池板吸收的能量，控制器用于控制电池的充放电过程和灯光的开关。
6. 连接LED灯：将LED灯与电池储存系统和控制器连接，确保正确连接，可以正常工作。
7. 测试和调整：完成安装后，进行测试，确保太阳能路灯可以正常工作。
根据实际需要，调整照明角度和亮度等参数，以获得最佳的道路照明效果。
8. 进行定期维护：定期检查太阳能路灯的各个部件，保持清洁，确保正常工作。
定期更换电池和其他易损件，以延长路灯的使用寿命。
以上是太阳能路灯的一般安装方法，具体操作还需要根据具体情况和产品说明进行。
如果没有相关经验，建议请专业的安装人员进行安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灯杆固定在地脚螺栓上，并拧紧固定螺母。
4 PCS
将接地线连接到检修舱内的背板上。 M6 ×20
13
6. 控制器安装接线和系统上电调试
接线前，请根据实际情况制作线缆端子，线缆端子制作方法参考下图： 压线钳 液压钳 热风枪
冷压端子
热缩套管
OT端子
a
安装空开
将空开置于OFF档位。 将蓄电池的正极引出线接到空开的OFF端，负极引出线接到转接端子上。 将线缆1接到空开的ON端， 2接到转接端子的另一端。 将空开卡到检修舱内的导轨上。 空开 2 转接端子 蓄电池正极引出线 蓄电池负极引出线 1 空开导轨
灯具线缆 M10 X 30 4 PCS
检修舱
将灯具的防掉钢丝绳安装到悬臂上。
M6 X 20
防掉钢丝绳
9
a
4. 安装光伏组件
安装光伏组件与支架
在有光的白天，将光伏板正面朝上，用钳流表测量每块光伏组件的电压，每块板的电压值范围为12~25V。 正面 背面
-
+
红 黑
将光伏组件搬运到安装支架上。 对准光伏组件与安装支架的螺栓孔位，插入螺栓并紧固。 安装光伏组件时要保证接线盒在支架上半部。
+ + + -
+ + + -
+
蓄电池
-
+
接地角铁
蓄电池
-
+
接地角 铁
接地角 铁
蓄电池
14
控制器界面
1. 面板按键说明如下：
按键标识
按键描述
设置键
说明
按一下按键，数码管亮；按键切换，选相应十位数；长按3秒，个位数闪烁，再 按键切换，选择对应个位数；等待3秒，个位数不闪烁。设置成功。
备注：按键切换时，任意两次按压时间间隔不超过2秒为宜。 2. 工作模式表： 数码管 十位 00～18 2 3 4 5 0～9 0～9 1～6 0～9 个位 对应功能 （十位） 全功率工作时间 第二时段工作时间 第三时段工作时间 LED 并联数 第二时段功率比 对应参数表 （个位） 全功率时间对应(0-18)个小时 第二时段工作时间从（0-9）个小 第三时段工作时间从（0-9）个小时 对应从1-6 并（每串300mA计算） 对应全功率电流比的：10%-90% 计算公式 （个位×） ×1h ×1h ×1h ×300mA+900mA ×10% 06代表全功率工 作时间为6h 28代表第二时段 工作时间为8h 36代表第三时段 工作时间为6h 43 代 表 3 组LED 并联 55代表第二时段 为50%功率比工 作 62代表第三时段 为20%功率比工 作 71代表开灯延时 时间为3min 80代表天亮就灭 灯 默认参数说明
2166防水胶泥 出线孔
两组电池箱准备完毕如下图示 第一组电池箱 第二组电池箱
电池箱上盖
不锈钢丝导线管
电池箱下盖
5
b
序号 1 2 3 4 5 6 7
蓄电池安装
蓄电池线缆名称 蓄电池负极引出线（4.5米） 蓄电池间串联线（0.4米） 蓄电池间串联线（0.4米） 蓄电池串联线（2米） 蓄电池间串联线（0.4米） 蓄电池间串联线（0.4米） 蓄电池正极引出线（4.5米） 接入端 蓄电池c负极 蓄电池c正极 蓄电池b正极 蓄电池a正极 蓄电池d正极 蓄电池e正极 蓄电池f正极 线缆外观 接入端 控制器电池负极输入端 蓄电池b负极 蓄电池a负极 蓄电池d负极 蓄电池e负极 蓄电池f负极 空开OFF端
1. 2. 3. 4. 5. 6.
电池必须严格遵照图中的数字顺序和正负极所示摆放电池，不能放反。 进行电池之间的接线操作时，要戴手套，必须使用绝缘工具，将扳手手柄缠裹绝缘胶布。 蓄电池在接线时，务必做好绝缘及防短接措施。 （用绝缘胶布包裹住引出线和电池电极金属裸露部分） 蓄电池间连线从下盖出线孔出，蓄电池引出线从上盖出线孔出。 电池搬动及倒下放置时，务必轻拿轻放。 接线时先预紧接线螺栓，待电池之间的线缆连接完毕后再将电池的接线螺栓拧紧 ，装配扭力参考值：10 ± 2.0N· m。
b.用螺栓将支架紧固在灯杆上 。
M8X15 8pcs
12
5. 立起并固定灯杆
1. 2. 3. 用吊车立灯杆时，注意 不要碰坏灯具。 立起灯杆时务必压住灯杆底部以定位。 立杆前注意将线缆抽出灯杆；灯杆落下时，注意不要压住线缆。
用螺栓固定接地线与接地角铁。
M6 ×20
用人力或吊车将灯杆立起。 人力 吊车
太阳能路灯安装指南
0
安全注意事项
■
遵守所有安全注意事项
为保障人身和设备安全，在安装、操作、维护设备时，请遵循设备上标识及手册中说明的所有安全注意事项。手 册中的“安全警告”、“注意”、“说明”事项，并不代表所应遵守的所有安全事项，只作为所有安全注意事项 的补充。在进行特殊安全指示。手册中列出 的“安全警告”仅代表了我们知道的部分，我们不承担任何因违反通用安全操作要求或违反设计、生产和使用设 备安全标准而造成损失的责任。
木箱
M8X15 8pcs
8
3. 安装灯具
连接灯具线缆与延长线，转接端子用防水绝缘胶带缠绕5圈。
2PIN转接端子
延长线
+
+
接控制器负载负输入端 接控制器负载正输入端
用钢丝绳牵引，将灯的线缆从悬臂穿入灯杆，并从检修舱穿出。 灯具安装到灯杆悬臂上，先预紧螺栓，确保灯具不偏，再拧紧螺栓。 螺栓装配扭力参考值：9.5± 1.0N· m。
2166防水胶 泥
用胶带密封电池箱上下盖间隙。 a.先用防水绝缘胶带在电池箱上下盖间隙处缠绕1圈。 b.然后用力将防水绝缘胶带拉伸到原宽度的3/4，再缠绕1圈。确保胶带紧贴电池箱体。 c.最后用防水绝缘胶带缠绕1圈。
防水绝缘胶带
电池箱 截面图
28CT防水 绝缘胶带
d
电池箱装入地基
将电池箱用绳子十字绑定，用人力缓缓吊入地基。
搬动电池箱的过程中，务必轻拿轻放，保持平稳，禁止倾斜。 用钢丝绳牵引，将导线管从地基沿PVC管中穿出地面。穿线路径如下图示。
7
PVC穿线管 2PCS
电池箱
电池箱
2. 安装悬臂
用类似木箱之类的垫子垫高灯杆。木箱用以方便安装灯杆并且保护光伏板和路灯。 将灯的悬臂从杆顶套下。 对齐悬臂与灯杆的出线孔位后拧紧螺栓。 出线孔 灯杆 悬臂
成套内六角扳手
成套套筒扳手
剪刀
指南针
卷尺
手套
厚工作服
吊绳
钢丝绳
热风枪
热塑套管
吊车(2t以上)
1
太阳能路灯的组成
太阳能路灯主要由以下五个部分组成： 光伏组件、控制器、蓄电池组、光源(LED路灯)、灯杆及支架。 太阳能路灯系统的总体框图：
光伏组件
光源（LED路灯）
控制器
蓄电池组
串联（6个）
+
-
+
-
+
-
蓄电池竖立于电池箱下盒中，两组电池分别依图示正负极顺序放置。 连线前先按电极颜色对应将保护套帽套在线缆两端，依下图示1—7顺序连接线缆，待接线完立即将保护套帽套在蓄电池电极上。 依图示将电池倒下放置盒内，整理好线缆。 使用钳流表测量蓄电池电压，此时电压范围为11.5~14 .0V。 第一组电池 出线孔 电池箱俯视图 第二组电池
6
0～9
第三时段功率比
对应全功率电流比的：10%-90%
×10%
7 8
0～9 0～8
开灯延时时间 天亮前开灯时间
响应从0-27 分钟，每跳一位为3 分钟 自动判断离天亮前几小时开灯
×3min ×0.5h
3. 绝不能用"70"做长期运行使用。
15
7. 关闭检修门
舱门安装到灯杆上，用内六角扳手拧紧螺栓。
序号 1 2 3 蓄电池线缆名称 蓄电池串联线（2米） 蓄电池正极引出线（4.5米） 蓄电池负极引出线（4.5米） 一端 第一组电池箱下盖出线孔 第二组电池箱上盖出线孔 第一组电池箱上盖出线孔 线缆外观 另一端 第二组电池箱下盖出线孔 通过PVC管穿出地面 通过PVC管穿出地面
2. 3.
卡箍要确保完全被胶泥包裹，否则，其会因氧化锈蚀而导致电池箱密封性能变差。 线缆的端子必须做好绝缘措施。
M8X15 8pcs 光伏组件 光伏支架
10
安装光伏组件线缆。 a.连接光伏组件自带线缆与延长线。 光伏组件 三通连接器 光伏组件直流电缆延长线
+ +
+
接控制器光伏板正
b. 线缆走线路径及捆扎位置如下图示
-
接控制器光伏板负
c.将延长线从支架的汇线孔中穿入，并从支架中穿出。线缆要在与汇线孔相交处加缠5圈绝缘胶带。
b
安装及调试控制器
先接蓄电池到控制器的线缆，把蓄电池空开拨到ON档，控制器指示灯亮，确认控制器显示参数为：06、28、36、43、55、 62、71、80。 将蓄电池空开置于OFF档，再接LED路灯到控制器的线缆，把蓄电池空开置于ON档，等待3分钟后，LED路灯亮。 将蓄电池空开置于OFF档，再接光伏组件到控制器的线缆，把蓄电池空开置于ON档，用钳流表检测蓄电池充电电流不为0， 说明充电回路正常。 将控制器安装到背板上。线缆走线路径与捆扎位置如下图示： LED路灯 线扣 LED路灯 光伏组件
■ ■
遵守当地法规和规范
操作设备时，应遵守当地法规和规范。
人员要求
负责安装维护设备的人员，必须有电工技能，并经过严格培训，掌握正确的操作方法及安全注意事项后，方可安 装、操作和维护设备。 除文档中要求修改的参数外，请勿修改其它默认参数，如需修改请与工程师确认。
■
符号说明
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知 的结果。 表示是正文的附加信息，是对正文的强调和补充。
