称重模块介绍
称重模块简介
称重原理 WEIGHING PRINCIPLE 以一个典型的化学反应釜秤量为例，安装在反应釜底部的三个压式称重模块将釜体的重量信号传至接线盒。
接线盒中并联各路称重模块信号，并可根据各称重模块受载情况调节角差，经过汇集后的重量信号送至称重端或重量变送器。
称重终端或重量变送器将重量信号处理成相应的重量数据。
称重模块原理PRINCIPLES OF WEIGHING MODULE■ 对于非专业的用户来说，直接使用称重传感器是非常困难的。
■ 称重模块是一种新型的称重元件，它将称重传感器、负荷传递装置和安装连接件等部件组合在一起，可以非常方便地和各种形状的机械装置相连接，如滚道、平台、立罐、槽罐、料斗等。
■ 安装了称重模块的系统既可以保证称重传感器的精度高，长期稳定性好的特点，又解决了因安装不当而造成的称重误差。
■ 使用称重模块的设备测量通常能达到优于万分之五的测重精度。
静载模块安装方式FW/GW WEIGHING MODULE INSTALLATION 采用不锈钢材料，有效抵御腐蚀性物质侵蚀。
固定、浮动、半浮动三种结构，可在各种恶劣条件下使用。
动载模块安装方式 CW/UW WEIGHING MODULE I NSTALLATION 在采用四只动载模块的安装方式中，一般其中两只模块的三面受限位，另外两只模块只在端部限位。
称重模块应用WEIGHING MODULE APPLICATIONS 称重模块应用根据称重模块在实际应用中受力特点，称重模块分为两种；静载称重模块与动载称重模块。
静载称重模块适用于只受垂直作用力的场合。
如反应釜、槽罐、储料斗的重量检测。
动载模块适用于作用力较明显的场合。
如平台、生产线、传送带的重量检测。
称重应用 WEIGHING APPLIED IN■ 重量监测■ 定量控制■流量物位检测■散料积算s■测力■检重/分选/计数■流量给料■配料切向安装径向安装矩形安装1固定式浮动式匚3半浮动连接上位系统限量报警与定值控制-技术支持-限量报警提示可方便的指示在自动称重过程中存有的问题，用户可在工艺编程中设置报警功能，如：超量报警、欠量报警，还可设置报警后执行不同的操作。
称重模块安装使用方法
称重模块使用方法由称重传感器构成的称重模块，因其组装灵活，价格便宜，在食品、化工、医药企业的应用有其独到之处。
一、称重模块及其特点1.称重模块简介称重模块是用于传感器的一种实用性结构配件，由顶板、底板、称重传感器及支承螺栓等构成。
根据顶板的不同，分为固定式、半浮动式和全浮动式三种结构，在一个称重系统中，使用一只固定模块，一只半浮动模块，其余为全浮动模块。
一般分为三只一套和四只一套，三只一套用于三点支承，四只一套用于四点支承，称重模块可以非常方便地安装在各种形状的容器上，适用于改造已有设备，无论是容器、料斗还是反应釜，加上称重模块，都可以变成称重系统。
2.称重模块的特点与现成的电子衡器相比，称重模块的最大特点是不受场地限制，组装灵活，维修方便且价格便宜。
地上衡因有秤台，要一定的占地面积，而称重模块安装在容器支承上，不需另外占地。
特别适用于多个容器并列安装而场地窄小的场合，电子衡器的量程和分度值有一定的规格，而称重模块组成的称重系统，量程和分度值可以在仪表允许的范围内，根据需要自行设置。
称重模块维修方便，若传感器损坏，可以调节支撑螺杆将秤体顶起，不必拆除称重模块，就能更换传感器。
另外，称重模块结构简单，因而由称重模块组成称重系统，投资也比较少。
二、称重模块在化工企业的应用化工企业在物料储存和生产过程中大量使用各种储槽和计量槽，但普遍遇到两个问题，一是物料的计量问题，二是生产过程的控制问题。
根据我们的实践，应用电子称重模块，可以较好的解决。
1.称重模块应用于物料计量一般来说，目前贮槽液体的计量，大部分都是采用标尺或流量计来计量的，但这两种方法都以体积计量，然后再根据液体的密度换算成重量，由于密度与温度因素有关，误差比较大，尽管目前有质量流量计，但因价格昂贵，一般很少采用，因而用电子称重模块，直接称出物料的重量比较经济实用。
2.称重模块应用于液位指示和控制液位是化工生产过程的一个重要控制参数，通常液位指示除了现场的液位指示仪表外，一般采用变送器把液位信号转换成标准电信号或汽信号远传至控制室，但这种方法，除了前面所说因密度的变化引起液位的误差外，还有可能因物料结晶、堵塞等造成假液位的情况，严重时甚至会酿成事故。
称重模块介绍教材
固定模块 3脚切向 半浮动模块 4脚矩形 浮动模块 3脚径向 4脚圆形
支 撑 螺 栓 的 特 点
螺栓头和顶 板连接，起 防倾覆作用
四周间隙防止因螺栓与 顶板接触而产生的称量 误差
顶端垫圈保证顶板 与螺杆的间隙
顶端螺母防止模块顶板在安 装和运输过程中碰到传感器
容 器 的 热 胀 冷 缩
静 载 模 块 安 装 好 以 后, 您 可 不 必 为 容 器 变 形 影 响 称 量 结 果 而 担 心. 整 个 系 统 只 有 固 定 式 模 块 处 是 刚 性 连 接, 容 器 可 以 通 过 其 他 的 浮 动 式、 半 浮 动 模 块 来 承 受 膨 胀 和 收 缩.
水平延伸管 伸缩接头
弹性软管
活络接头
完 善 的 结 构 设 计
在 从 零 到 满 量 程 的 加 载 过 程 中, 模 块 顶 板 和 底 板 处 的 挠 度 应 小 于 0.5 度.
环 境 的 影 响
如 果 系 统 安 装 在 室 外, 应 尽 可 能 采 取 保 护 措 施 防 止 称 量 受 到 恶 劣 气 侯 ( 如 雨、 雪、 温 度 骤 变 等 )的 干 扰. 雨、 雪、 冰 不 能 积 在 秤 体 ( 容 器 ) 上, 这 样 称 量 时 会 引 起 很 大 的 误 差.
旋 转 中 心
称重模块SIWAREX U
称重模块SIWAREX U概述•描述•详情•特点描述SIWAREX U 称重模块是一种多用途的称重仪表, 用于所有简单称重和测力任务。
它可被集中地在SIMATIC S7-300或非集中地通过PROFIBUS DP连接至S7-400、SIMATIC S7或其他厂商的系统。
紧凑的模块设计易于安装到所有SIMATIC系统中。
它的应用例子包括，用于料仓和料罐的称重式料位测量、吊车的载荷测量、皮带输送机的载荷、工业升降机或轧钢机的过载保护等。
无论哪种称重应用，SIWAREX U称重模块都可以将重量数值直接传送到自动控制系统，没有信号传输过程中的偏差，也无需其它通讯接口。
借助SIWAREX U和其他SIMATIC范围的标准组件，我们可以给您提供最佳的硬件和软件环境。
例如，一个单或双通道SIWAREX U同SIMATIC CPU 312C一起使用，结果就是一个非常划算的、带总共10个数字输入和6个数字输出的自由编程称重系统。
To the top of the page详情通过ET 200M; 直接集成在S7-300集成到S7-400, PCS7, C7,IM151-7 CPU自动控制系统通讯接口SIMATIC S7 (P-Bus), RS 232, TTY故障限0.05 %内部分辨率65535测量数目/秒 50认证ATEX 95, FM, CULUS Haz. Loc.To the top of the page特点■SIMATIC中同一的设计技术和一致通讯■以高至65000分辨率和0.05%的精度测量重量或力■对于双秤使用的双通道型号节省了空间■直接连接一个远程显示器到TTY接口■具有理论校准功能，无需标定砝码■更换模块时，秤无需重新调整秤■借助SIWATOOL的简单参数化■支持危险区域1、2的本质安全称重传感器(可选)■可用于Ex应用中SIWAREX U称重模块:订货号：双通道模块7MH4950-2AA01SIWAREX U有单通道和双通道两种。

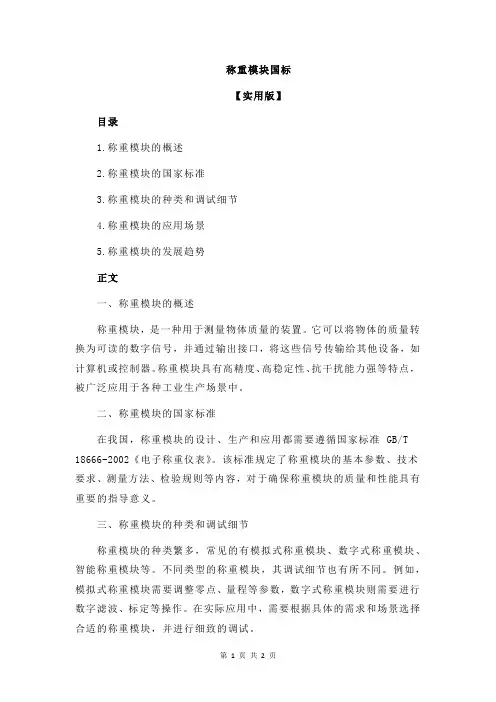

称重模块国标
称重模块国标【实用版】目录1.称重模块的概述2.称重模块的国家标准3.称重模块的种类和调试细节4.称重模块的应用场景5.称重模块的发展趋势正文一、称重模块的概述称重模块，是一种用于测量物体质量的装置。
它可以将物体的质量转换为可读的数字信号，并通过输出接口，将这些信号传输给其他设备，如计算机或控制器。
称重模块具有高精度、高稳定性、抗干扰能力强等特点，被广泛应用于各种工业生产场景中。
二、称重模块的国家标准在我国，称重模块的设计、生产和应用都需要遵循国家标准 GB/T 18666-2002《电子称重仪表》。
该标准规定了称重模块的基本参数、技术要求、测量方法、检验规则等内容，对于确保称重模块的质量和性能具有重要的指导意义。
三、称重模块的种类和调试细节称重模块的种类繁多，常见的有模拟式称重模块、数字式称重模块、智能称重模块等。
不同类型的称重模块，其调试细节也有所不同。
例如，模拟式称重模块需要调整零点、量程等参数，数字式称重模块则需要进行数字滤波、标定等操作。
在实际应用中，需要根据具体的需求和场景选择合适的称重模块，并进行细致的调试。
四、称重模块的应用场景称重模块广泛应用于各种工业生产领域，如冶金、化工、建材、食品等。
它可以实现对生产过程中的物料进行实时、精确的测量，为企业提供有效的生产数据支持。
此外，称重模块还可以与其他设备和系统集成，实现自动化生产和信息化管理。
五、称重模块的发展趋势随着科技的发展和工业生产的自动化、智能化需求不断提高，称重模块也在不断升级和改进。
未来，称重模块将朝着高精度、高稳定性、多功能、易集成等方向发展，以满足日益增长的市场需求。
称重管理系统模块介绍
称重管理系统模块介绍西安诚义电子信息有限公司Xi’an Cheng Yi Electronic Co., Ltd.目录第一部分主要技术--------------------------------------------------3 第二部分模块说明2.1 车辆皮重防作弊模块-------------------------------------------42.2 红外线车辆定位模块----------------------------------------------52.3 无线遥控监测模块-------------------------------------------------62.4 视频与图像监控模块----------------------------------------------72.5 车辆过磅留痕迹模块----------------------------------------------82.6 称重模块-----------------------------------------------------------82.7 称重查询模块------------------------------------------------------82.8 语音提示模块------------------------------------------------------92.9 LED 提示模块------------------------------------------------------102.10 短信提示模块------------------------------------------------------102.11无线车号车牌自动识别模块----------------------------------------102.12 IC 卡管理模块------------------------------------------------------112.13 报表模块------------------------------------------------------------112.14 图表统计分析模块-------------------------------------------------122.15 GPS导航模块-------------------------------------------------------122.16第三方软件接口模块-----------------------------------------------132.17 远程称重、打印模块-----------------------------------------------13第一部分主要技术我们采用最新的分布式软件架构，使得煤炭从出井、到过磅、直到销售终端，一条链的统计信息都能实时监控。
称重模块原理
称重模块原理称重模块是一种用于测量物体重量的装置，它通常由传感器、信号处理器和显示器等部件组成。
在工业生产、商业交易、医疗保健等领域，称重模块都扮演着重要的角色。
本文将介绍称重模块的原理及其工作过程。
首先，称重模块的核心部件是传感器。
传感器可以采用不同的工作原理，如应变片传感器、压力传感器、电子天平传感器等。
传感器的作用是将物体的重量转换成电信号，这一过程通常通过应变片或者压力敏感元件来完成。
当物体施加在传感器上时，传感器产生的电信号与物体的重量成正比。
其次，传感器产生的电信号需要经过信号处理器进行处理。
信号处理器通常包括放大、滤波、模数转换等功能。
首先，信号放大模块用于将传感器产生的微弱电信号放大到适合处理的电平。
接着，滤波模块用于去除噪声信号，以保证称重结果的准确性。
最后，模数转换器将模拟信号转换成数字信号，以便后续的数字处理和显示。
最后，经过信号处理器处理后的数字信号可以通过显示器进行显示。
显示器通常采用LED或LCD技术，能够直观地显示物体的重量。
同时，称重模块还可以通过通讯接口将称重数据传输到外部设备，如计算机、打印机等，以实现自动化的称重过程。
在称重模块的工作过程中，还需要考虑温度、湿度等环境因素对传感器和信号处理器的影响。
温度变化会引起传感器的灵敏度和零点漂移，从而影响称重的准确性。
因此，称重模块通常会采用温度补偿和湿度防护等措施，以确保称重结果的稳定和可靠。
总的来说，称重模块是一种通过传感器、信号处理器和显示器等部件组成的装置，用于测量物体的重量。
传感器将物体的重量转换成电信号，经过信号处理器处理后，最终通过显示器显示出来。
在实际应用中，还需要考虑环境因素对称重结果的影响，以确保称重结果的准确性和稳定性。
通过本文的介绍，相信读者对称重模块的原理及工作过程有了更深入的理解。
称重模块在各个领域都有着广泛的应用，它的发展将进一步推动自动化、智能化的进程，为人们的生产生活带来更多的便利和效益。
称重模块种类
称重模块种类一、电子称重模块电子称重模块是一种利用电子技术进行重量测量的装置。
它由称重传感器、模拟信号处理电路和数字信号处理电路组成。
称重传感器是电子称重模块的核心部件，它通过测量物体对其施加的压力或应变来确定物体的重量。
模拟信号处理电路负责将称重传感器输出的模拟信号进行放大、滤波和线性化处理，以便提供给数字信号处理电路进行数字化处理。
数字信号处理电路负责将模拟信号转换为数字信号，并进行数值计算和数据处理，最终输出物体的重量信息。
电子称重模块具有测量精度高、反应速度快、使用方便等特点。
它广泛应用于工业生产、商业贸易、医疗健康等领域。
在工业生产中，电子称重模块常用于物料称重、货物配送、生产工艺控制等环节。
在商业贸易中，电子称重模块常用于超市、菜市场、快递物流等场所，用于商品售卖、计价结算、重量统计等功能。
在医疗健康领域，电子称重模块常用于医院、家庭等场所，用于测量人体重量、婴儿体重等。
二、压力传感器称重模块压力传感器称重模块是一种利用压力传感器进行重量测量的装置。
压力传感器称重模块的工作原理是通过测量物体对其施加的压力来确定物体的重量。
压力传感器通常采用应变式或电容式传感原理，将物体的压力转换为电信号。
压力传感器称重模块通常包括压力传感器、信号调理电路和显示控制电路等组成部分。
压力传感器称重模块具有结构简单、成本低、使用方便等特点。
它广泛应用于家用电子秤、汽车载重传感、工业制造等领域。
在家用电子秤中，压力传感器称重模块常用于测量人体重量、厨房食材重量等。
在汽车载重传感中，压力传感器称重模块常用于测量车辆货物的重量，以便进行载重控制和安全监测。
在工业制造中，压力传感器称重模块常用于物料称重、机器设备负荷监测等。
三、弹簧称重模块弹簧称重模块是一种利用弹簧的变形来测量物体重量的装置。
弹簧称重模块通常由弹簧、机械结构和传感器组成。
当物体放置在弹簧称重模块上时，物体的重力会使弹簧发生变形，通过测量弹簧的变形量来确定物体的重量。
