30XQ“雷霆”系列螺杆式风冷热泵机组
30XAXQ螺杆式风冷冷水热泵机组产品演示201105
30XA/XQ螺杆式风冷冷水 热泵机组 螺杆式风冷冷水/热泵机组 螺杆式风冷冷水二零一一年五月Company Private30XA/XQ螺杆式风冷冷水/热泵机组单冷机组 30XA 30XA262G~1502G 共计12个型号 制冷量254~1551 kW热泵机组 30 XQ 30XQ330~1500 共计14个型号 制冷量322~1500 kW 制热量317~1440 kW30XA/XQ螺杆式风冷冷水/热泵机组运行范围宽广30XA:制冷: - 标准机组-10℃~50℃ - 部分负荷工况可达55℃ - 选配低环境温度运行选项可达-20℃30XQ:制冷: - 标准机组-10℃~46℃ 制热: - 标准机组-10℃~21℃30XA30XQ30XA/XQ螺杆式风冷冷水/热泵机组开利30XA/XQ全球制造中心： 中国 Shanghai 法国 Montluel 美国 Charlotte 巴西 Cannoas Common Final Assembly Line1 1Chassis Compresseur Oil separator Cooler Economiser function Suction piping Discharge piping2 2Liquid piping Discharge piping AMS Chassis Suction piping3 3Corner Post V Splice plate V Coils Mounting Coil piping4 4Pressure Test Helium Leak Test5 5Vacuum Wiring Insulation Refrigerant Charge6 6Run test7 7Final / Options Enclosure全球统一的产品技术标准 全球统一的零部件供应体系30XA/XQ螺杆式风冷冷水/热泵机组杰出的制冷性能 完美的静音表现 环境领先的典范 简单快捷的安装 卓越的产品品质30XA/XQ螺杆式风冷冷水/热泵机组杰出的制冷性能30XA/XQ螺杆式风冷冷水/热泵机组高效满液式蒸发器专为HFC-134a设计的 高效06T双螺杆压缩机 第四代“飞鸟TM” 低噪声轴流风扇满负荷制冷效率 高达3.2以上自适应的Pro-Dialog Plus 微电脑控制系统 电子式膨胀阀 高效环境领先制 冷剂HFC-134a 经济器循环30XA/XQ螺杆式风冷冷水/热泵机组新型06T高效双螺杆压缩机专为HFC-134a制冷剂设计 开利专利的螺杆转子外形尺寸设计 电机与压缩机之间直联传动 高精度的加工装配 满负荷制冷效率高 专利的螺杆转子外形 尺寸设计，加工精度 达微米级，啮合精密压缩机与电机之 间直联传动滑阀连续无级调节30XA/XQ螺杆式风冷冷水/热泵机组高效满液式蒸发器最新型高效换热铜管 换热管浸润于制冷剂液体，传热性能 好，制冷效率高 冷水走管程，设备检修方便电子式膨胀阀调节等级高达3770级 精确控制冷凝压力，机组可运行于更低 冷凝压力 精确控制蒸发器出口制冷剂过热度，各 种负荷条件下均能保持极佳的换热效率30XA/XQ螺杆式风冷冷水/热泵机组先进的经济器循环板式换热器经济器回路制冷剂节流闪发，增加主制冷回路膨胀阀 入口制冷剂过冷度，大幅提升制冷量达10%，同时 制冷效率提高4%电子膨胀阀Pressure制冷量提高10% 制冷量提高Enthalpy30XA/XQ螺杆式风冷冷水/热泵机组多制冷回路、多压缩机设计OAT °C Load % 100 75 50 25 IPLV kW/kW Time % 1% 42% 45% 12% EER 3.2 4.1 4.6 5.0 4.4* ARI standard 550/590-2003相互独立的制冷回路 部分负荷效率高 压缩机逐台Y-∆启动，启动电流低 备机功能强35.0 26.7 18.3 12.8综合部分负荷系 数平均达4.4！ 数平均达 ！30XA/XQ螺杆式风冷冷水/热泵机组先进的Pro-Dialog Plus自适应控制“结霜因子法”智能除霜控制（30XQ螺杆热泵） - 动态分析进风温度与压缩机吸气饱和温度差值 对霜层积聚过程的影响（结霜因子），优化除 霜循环切入时间 - 避免制热量损失及热水温度的波动 - 停机前根据盘管表面结霜程度自动判断是否需 除清余霜以便于机组下次启动根据负荷变化（进风温度或回水温度）自动调节 出水温度，确保过渡季节舒适与节能时间表程序可预设不同时段出水温度（双工况点 设定），冷水机组始终保持节能运行提供双机主/从并行控制或选配冷水机组系统管理 模块（CSM）实现多机群控，优化系统运行效率30XA/XQ螺杆式风冷冷水/热泵机组能效水平行业领先COP3.2 3.030XA/XQ 30XA/XQ30XA螺杆式风冷冷水机组在中 螺杆式风冷冷水机组国建设部中国建筑文化中心主办的 建筑节能论坛上荣获---2006年度中国建筑 年度中国建筑 节能空调产品金奖利开 平水均平场市 利开 平水均平场市 利开 平水均平场市 利开 平水均平场市30XA/XQ螺杆式风冷冷水/热泵机组完美的静音表现30XA/XQ螺杆式风冷冷水/热泵机组螺杆压缩机之系统减振降噪半封闭结构设计，压缩机转速低，压缩过程 连续平稳，噪声低，振动小 专利设计的油分内置消音器消除排气噪声 压缩机排气止回阀降低停机噪声 经济器回路设计消音器 压缩机底座设计弹簧+橡胶双重弹性减振 压缩机/油分离器标准配置隔声罩(30XQ) 提供低噪声及超低噪声选项(30XA)压缩机及油分离器 隔声罩(30XQ) 经济器回 路消音器油分内置式 排气消音器排气止回阀30XA/XQ螺杆式风冷冷水/热泵机组第四代“飞鸟”低噪声轴流风扇开利最新专利技术 旋转轮毂结构平衡载荷分布，消除翅尖扰流噪声 多叶片设计降低刺激人耳的低频噪声 流线型翼片设计降低尾迹噪声 翼型安装角与气流进口角完美匹配 相比普通风扇能耗节省35%，运转噪声降低9dB(A)!30XA/XQ螺杆式风冷冷水/热泵机组最佳静音表现90运转噪声 dB(A)807030XA超低噪声型60 120 170 220 270 制冷量 TR 320 370 42030XA/XQ螺杆式风冷冷水/热泵机组环境领先的典范30XA/XQ螺杆式风冷冷水/热泵机组大气臭氧层保护HFC-134a1974年发现CFC破坏大气臭氧层 1987年《蒙特利尔议定书》 1993年《哥本哈根修正案》 我国政府已于2003年4月起批准加入 HFC-134a为环境领先制冷剂，对大 气臭氧层无任何破坏，无禁用期限CFC Chlorine Fluorine Carbon R-11 R-12 R-113 R-500 R-502 HCFC Hydrogen Chlorine Fluorine Carbon R-22 R-123 R-141b R-142b HFC Hydrogen Fluorine Carbon R-32 R-125 R-134a R-152a R-404A R-407C R-410A R-507A CFC HCFC-2230XA/XQ螺杆式风冷冷水/热泵机组全球变暖影响直接影响 制冷剂 5% 制冷剂泄漏 95% HFC-134a HCFC-22 GWP 1300 1500间接影响 CO²Power PlantHFC-134a制冷效率高， 节省电能消耗，降低CO2 排放，全球变暖影响小30XA/XQ螺杆式风冷冷水/热泵机组HFC-134a制冷剂安全可靠★ 美国暖通空调工程师协会ASHARE_34 ★ 最新制定的国家标准GB7778高可燃性A3 A2 A1低毒性B3 B2 B1高毒性低可燃性非可燃性30XA/XQ螺杆式风冷冷水/热泵机组先进的“无泄漏”制冷回路设计制冷管路焊接连接，杜绝制冷剂泄漏可能 摒弃传统的毛细管设计，采用电子式膨胀 阀及电子式温度/压力传感器，避免了毛细 管破裂所带来的制冷剂泄漏风险 严格的气密性和真空气密性测试30XA/XQ螺杆式风冷冷水/热泵机组简单快捷的安装30XA/XQ螺杆式风冷冷水/热泵机组内置式水力模块水泵 闭式膨胀水箱 过滤器 压力表 流量开关 高精度流量调节阀省时！省钱！ 省时！省钱！ 省力！ 省力！备注：选项适用于30XA262G~482G30XA/XQ螺杆式风冷冷水/热泵机组卡箍式水管连接安装简单方便 隔断振动传递 允许微小接管偏差 出厂配备卡箍及对接管组件电子式流量开关反应灵敏，高度可靠 出厂前已安装于出水管路并完成 控制接线 节省现场安装时间 免维修30XA/XQ螺杆式风冷冷水/热泵机组卓越的产品品质30XA/XQ螺杆式风冷冷水/热泵机组微电脑控制界面友善大屏幕中文液晶触摸屏控制，并可切换英文 显示操作 菜单式管理，机组运行参数一目了然，操作 简捷方便 快速获取进/出水温度、进风温度、当前水 温控制点、各制冷回路蒸发/冷凝温度及压力， 各压缩机运行时间等各项机组运行参数30XA/XQ螺杆式风冷冷水/热泵机组开利专利的自适应控制逻辑冷水温度控制（带宽）自动适应现场运行条件及负荷 波动以有效保护压缩机不过频启动，延长压缩机使用 寿命 意外情况发生时（如翅片盘管堵塞、风扇故障等）机 组自动调整冷量并继续可靠运行出水温度 压缩机 ON设定点可自动调整的控制带宽 压缩机 OFF 时间30XA/XQ螺杆式风冷冷水/热泵机组06T螺杆压缩机所有部件均可现场检修电机定子/转子 可现场拆卸维修 滚动轴承可现 场检修更换 半封闭式压缩机壳 体，组装拆卸简便精心设计底座导 轨便于现场检修可现场维修的 内置式安全阀可现场维修的 排气止回阀滑阀及执行机构 均可现场检修30XA/XQ螺杆式风冷冷水/热泵机组苛刻的试验测试耐久性试验 耐风沙试验 盐雾耐腐蚀性试验 压缩机管路和风扇支架等关键部件的加速疲劳试验 模拟运输试验（军工标准，效果相当汽车运输4000公里） 现场运行试验性能测试模拟运输试验现场运行试验30XA/XQ螺杆式风冷冷水/热泵机组国内尊贵用户上海海事大学临港新校区项目概况:图文信息中心位于新校区中心位置，建成后为教师及学生 提供阅览服务。

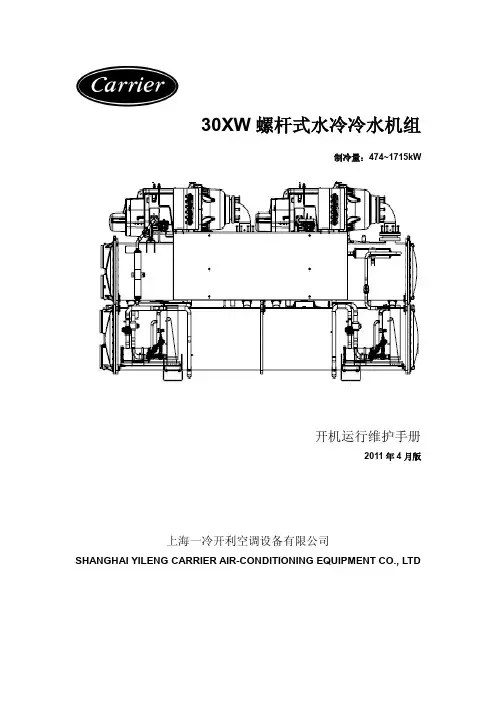

开利空调30XW开机运行维护手册.pdf.gzip
护手册
2011 年 4 月版
上海一冷开利空调设备有限公司
SHANGHAI YILENG CARRIER AIR-CONDITIONING EQUIPMENT CO., LTD
30XW 开机运行维护手册
目 录
本公司保留对此说明书有关内容进行修改 ................................................................................... 2 而不预先通知用户的权利 ............................................................................................................... 2 1. 介绍.............................................................................................................................................. 3 1.1 安装安全要求 ......................................................... 3 1.2 压力设备和部件 ....................................................... 4 1.3 维护安全事项 ......................................................... 4 1.4 维修安全措施 ......................................................... 5 2.进场检验........................................................................................................................................ 7 2.1 设备进场的检验 ....................................................... 7 2.2 机组的搬运和就位 ..................................................... 7 2.2.1 机组的搬运 ............................................................................................................ 7 2.2.2 机组的就位 ............................................................................................................ 7 3. 外形尺寸，安装间隙 .................................................................................................................. 9 3.1 30XW0452~0902 ...................................................... 9 3.2 30XW1002~1712 ..................................................... 10 3.3 30XW1352P~1752P .................................................. 11 3.4 吊装指导 ............................................................ 12 4. 30XW 机组技术和电气参数 ..................................................................................................... 15 4.1 30XW 技术参数 ...................................................... 15 4.2 电气数据 ............................................................ 18 4.3 压缩机电气数据 ...................................................... 19 4.4 每个回路使用的压缩机（A，B） ....................................... 20 5. 电气连接.................................................................................................................................... 21 5.1 电源 ................................................................ 21 5.2 电压不平衡率（%） .................................................. 21 5.3 电源连接/断开开关 ................................................... 21 5.4 推荐连线部分 ........................................................ 22 5.5 30XW 机组连线的最大和最小截面尺寸 .................................. 22 5.6 接入电线 ............................................................ 23 5.7 现场控制连线 ........................................................ 23 6. 应用数据.................................................................................................................................... 23 6.1 标准机组运行范围 .................................................... 23 6.2 最小水流量 .......................................................... 24 6.3 最大水流量（机组不带水力模块） ...................................... 24 6.4 蒸发器变流量 ........................................................ 25 6.5 系统最小水容量 ...................................................... 25 6.6 冷水流量范围（L/s） ................................................. 26 6.7 冷却水流量范围（L/s） ........................................... 27 6.8 蒸发器压降曲线 ...................................................... 28 6.9 冷凝器压降曲线 ...................................................... 29 7. 水管连接.................................................................................................................................... 29 7.1 管路操作注意事项 .................................................... 29 1
风冷热泵说明书
螺杆式风冷热泵（冷水）机组适用设备：SA系列型号机组注意事项1. 本产品中含有承压制冷剂、运动件和电器，具有危险性，可能会引起伤害。
2. 在搬运此设备或对其进行各种操作之前，请仔细阅读此手册。
3. 所有操作均只能由此项专业技术人员来进行，而且要使用适当的工具，并采取安全保护措施。
4. 当收到机组时，应立即对运输过程中可能发生的损坏进行检查。
5. 存放：如该机组准备存放一段时间才安装，则应采取一些保护措施以防止损坏：1) 所有开口如水管接口等，应保证确实盖封或密封2) 存放环境温度不超过 45℃，避免阳光直射。
3) 机组上的盘管换热器应有遮盖、以防止铝翅片锈蚀，尤其在建筑施工工地区域不可露天存放。
4) 存放期间应定期检视。
目录一、机组简介 (4)1.1概述 (4)1.2系统流程图 (4)1.3 机组的组成 (5)1.4 型号标示说明 (7)二、运输、搬运和吊装 (8)2.1说明 (8)2.2运输 (8)2.3搬运和吊装 (8)三、机组主要技术参数 (9)四、外形尺寸图 (11)五、安装 (12)5.1整机安装说明 (12)5.2. 水管路连接说明 (15)六、开机调试 (16)6.1. 开机调试的条件 (16)6.2. 调试前的准备工作 (16)6.3. 开机启动 (17)6.4. 停机操作 (17)6.5. 运行记录 (17)七、控制说明 (18)7.1油槽加热器控制 (18)7.2防频繁起动操作 (18)7.3手动加载、卸载控制 (18)7.4. 压缩机启停控制 (18)7.5. 负荷控制 (18)7.6. 安全保护控制 (18)八、维护 (19)8.1、整机保养与维修 (19)8.2、常用维修方法 (19)九、 故障分析与排除 (23)附录1.控制系统服务指南 (24)附录2.机组运行记录表 (34)一、机组简介1.1. 概述:SA 系列风冷螺杆热泵机组，是一种以空气为冷却介质（夏季）及热源（冬季）、以水为载冷剂，采用蒸汽压缩式制冷循环的中央空调机组。
地源热泵螺杆机组性能参数(精)
地源热泵（水环式）螺杆机组性能参数（一）
注明：.测试工况：制冷：使用侧进水出水；冷却水（地环水）进水出水。
制热：使用侧进水40°C ,出水45°C ；热源水（地环水）进水156C o
2.上表机组可设计为带热回收型，普通热回收量为制热量的30% •全热回收量为制热量95%左右・
3.制冷剂也可选用R407C、R134a
地源热泵（水环式）螺杆机组性能参数（二）
注明：1.测试工况：制冷：使用侧进水12°C,出水7°C ；冷却水（地环水）进水32°C ,出水37°C。
制热：使用侧进水40°C ,出水45°C ；
热源水（地环水）进水15°C -
2.上表机组可设计为带热回收型，普通热回收量为制热量的30%.全热回收量为制热量的
95%左右.
3.制冷剂也可选用R407C、R134a
地源热泵（水环式）螺杆机组性能参数（三）
注明：.测试工况：制冷：使用侧进水出水；冷却水（地环水）进水出水。
制热：使用侧进水40°C ,出水45°C ；热源水（地环水）进水15°C o
2.上表机组可设计为带热回收型，普通热回收量为制热量的30%.全热回收量为制热量的
95%左右
3.制冷剂也可选用R407C、R134a。
30XAXQ电器说明书(新版)
