LR2010-21R020F2系列规格书贴片合金电阻推荐
合金电阻规格书
体积
0805 1206 2512
阻值
LR001:0.001R LR010:0.01R LR3M5:0.0035R
误差
B:±0.1% C:±0.25% D:±0.5%
F:±1% J:±5%
■ 标准电性参数
普通产品电性标准电性参数
封装 额定功率 工作温度范围
最大 工作电压
阻值范围
功率
B:2.5W A:1.5W Q:3/4W U:1/2W O:1/3W V:1/4W W:1/8W
2512
1W 1.5W
2W 3W
1W 1.5W
-55℃~+170℃
√(P*R)
1mΩ≦R≦100mΩ
±1% ±2% ±5%
100mΩ≦R≦500mΩ
＞100MΩ
±75PPM/℃
封装
L
2512
6.4±0.2
3.2±0.2 W
3.2±0.2
2.0±0.2 (R≦3mΩ) 0.9±0.2 (R＞3mΩ)
C
2.0±0.2 (R≦4mΩ) 0.9±0.2 (R＞4mΩ)
t 0.6±0.20
0.6±0.20 t
0.7±0.20
■ 物料编码
合金贴片电阻
RL
2512
LR001
J
2
T
类型 RL:合金电阻
包装 卷轴包装
精度 绝缘阻值温度系数（PPM/℃)
2010
1/2W 3/4W
1W 1.5W
-55℃~+170℃ √(P*R)
5mΩ≦R≦30mΩ
±1% ±2% ±5%
±100PPM/℃
(5mΩ≦R≦10m
＞100MΩ Ω)
贴片电阻规格书
5.1 VOLTAGE RATING: RESISTORS SHALL HAVE A RATED DIRECT-CURRENT (DC) CONTINUOUS WORKING VOLTAGE OR AN APPROXIMATE SINE-WAVE ROOT-MEAN-SQUARE (RMS) ALTERNATING-CURRENT (AC) CONTINUOUS WORKING VOLTAGE AT COMMERCIAL-LINE FREQUENCY AND WAVEFORM CORRESPONDING TO THE POWER RATING, AS DETERMINED FROM THE FOLLOWING FORMULA:
34
392
58
698
82
127
11
226
35
402
59
715
83
130
12
232
36
412
60
732
84
133
13
237
37
422
61
750
85
137
14
243
38
432
62
768
86
140
15
249
39
442
63
787
87
143
16
255
40
45364ຫໍສະໝຸດ 80688147
17
261
41
464
65
825
EXAMPLE:
33000 → 33KΩ
(3) ±2%、±5%TOLERANCE: BELOW 10Ω SHOW AS FOLLOWING, READ ALPHABET”R” AS DECIMAL POINT. EXAMPLE:
超低阻（合金）贴片电阻-LR
超低阻（合金）贴片电阻－LR 系列－高功率可达3W－低温漂±50, ±100 PPM/℃－阻值从0.5到20 m ohms－低感抗，未经激光切制－可以依据客户要求制作－NB (－MB (－－监视器(c产品类型产品类型LR 超低阻合计贴片电阻d Dimensions (L×W)代号Dimensions (L×W) EIALR12 6.3×3.1mm2512e Resistance Tolerance代号阻值公差J ±5%H ±3%G ±2%F ±1%f Packaging代号类别T TapingReelg TCR代号类别D ±50 PPM/℃W ±75 PPM/℃E ±100 PPM/℃K ±150 PPM/℃R003h Power Rating代号类别Standard (1W)S (2W)R (3W)B (2.5W)i阻值代号类别0M50 0.00050Ω0M75 0.00075Ω1M50 0.00150ΩR002 0.00200ΩR020 0.02000Ωj Protective Coating代号类别BlackCoatingG GreenCoatingOperating Current I=√(P/R):Operating Voltage V=√(P*R) 高功率电器特性Operating Current I=√(P/R),Operating Voltage V=√(P*R) * Viking 能够根据客户要求制作一下选项。
凸层塑料带说明Top Tape1 1.4Min.Unit: mm阻值 （m Ω）ABW E F P 0P 1P 2ΦD 0T 0.50 3.40±0.1 6.70±0.112.0±0.1 1.75±0.1 5.5±0.05 4.0±0.05 4.00±0.1 2.0±0.05 1.50+0.1 1.40±0.10.75 3.50±0.1 6.80±0.212.0±0.1 1.75±0.1 5.5±0.05 4.0±0.05 4.00±0.1 2.0±0.05 1.50+0.1 1.35±0.11～203.40±0.1 6.70±0.112.0±0.1 1.75±0.15.5±0.054.0±0.054.00±0.12.0±0.05 1.50+0.10.80±0.1注意：1. 10个齿轮的倾斜积累公差是 ±0.2mm.2. 通过250mm 的凸形带时，每100mm 不高出1mm3. A 和 B 测量是从带底端0.3mm 处开始测量4. t 尺寸的测量是从凸形带的顶端到底端某一点的测量距离。
合金贴片电阻规格表

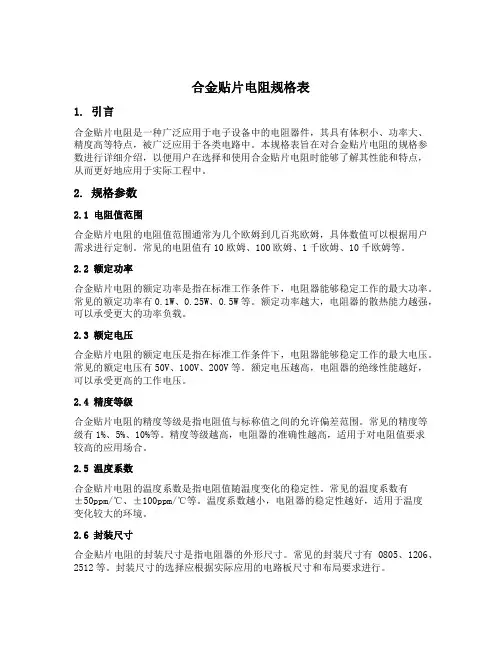

合金贴片电阻规格表1. 引言合金贴片电阻是一种广泛应用于电子设备中的电阻器件，其具有体积小、功率大、精度高等特点，被广泛应用于各类电路中。
本规格表旨在对合金贴片电阻的规格参数进行详细介绍，以便用户在选择和使用合金贴片电阻时能够了解其性能和特点，从而更好地应用于实际工程中。
2. 规格参数2.1 电阻值范围合金贴片电阻的电阻值范围通常为几个欧姆到几百兆欧姆，具体数值可以根据用户需求进行定制。
常见的电阻值有10欧姆、100欧姆、1千欧姆、10千欧姆等。
2.2 额定功率合金贴片电阻的额定功率是指在标准工作条件下，电阻器能够稳定工作的最大功率。
常见的额定功率有0.1W、0.25W、0.5W等。
额定功率越大，电阻器的散热能力越强，可以承受更大的功率负载。
2.3 额定电压合金贴片电阻的额定电压是指在标准工作条件下，电阻器能够稳定工作的最大电压。
常见的额定电压有50V、100V、200V等。
额定电压越高，电阻器的绝缘性能越好，可以承受更高的工作电压。
2.4 精度等级合金贴片电阻的精度等级是指电阻值与标称值之间的允许偏差范围。
常见的精度等级有1%、5%、10%等。
精度等级越高，电阻器的准确性越高，适用于对电阻值要求较高的应用场合。
2.5 温度系数合金贴片电阻的温度系数是指电阻值随温度变化的稳定性。
常见的温度系数有±50ppm/℃、±100ppm/℃等。
温度系数越小，电阻器的稳定性越好，适用于温度变化较大的环境。
2.6 封装尺寸合金贴片电阻的封装尺寸是指电阻器的外形尺寸。
常见的封装尺寸有0805、1206、2512等。
封装尺寸的选择应根据实际应用的电路板尺寸和布局要求进行。
3. 性能特点3.1 体积小合金贴片电阻采用贴片封装，相比传统的插件电阻体积更小，可以大大节省电路板空间，提高电路布局的灵活性。
3.2 功率大合金贴片电阻采用高功率陶瓷基底和合金电阻材料，具有较高的功率承载能力，能够满足一些功率要求较高的应用场合。

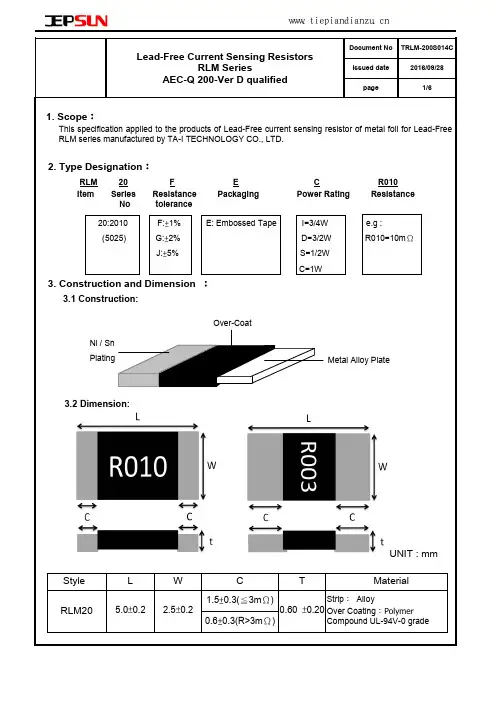

大毅2010贴片合金采样电阻RLM20系列选型手册
Resistance to vibration Board Flex Flammability
MIL-STD202 Method 213 MIL-STD202 Method 204 AEC-Q200005 UL-94
深圳捷比信－－高品质精密元件供应商
ｗｗｗ．ｔｉｅｐｉａｎｄｉａｎｚｕ．ｃｎ
Document No TRLM-200S014C 2016/09/28 3/6
6. Recommended Solder Pad Dimension
L b
a
Cu Trace
Sensing Trace
Resistance Range (Ω ) 0.002-0.003 0.004-0.050
a 3.4±0.2 3.4±0.0±0.2 3.5±0.2 Unit: mm
IEC60115-1 4.18
10% Rated voltage at 85 ℃,RH:85% ,1000Hrs, Measurement < ±0.5% at 24hrs after test conclusion. 1000 h at +70 °C, 1.5 h “ON”, 0.5 h “OFF” < ±1%
JESD22 Method JA-104
IEC60115-1 4.13
Short time overload
< ±0.5%
Biased Humidity
Operation life Resistance to Soldering Heat Mechanical Shock
MIL-STD202 Method 103 MIL-STD202 Method 108
Reference
IEC60115-1 4.8 MIL-STD202 Method 108 IEC60115-1 4.23.4

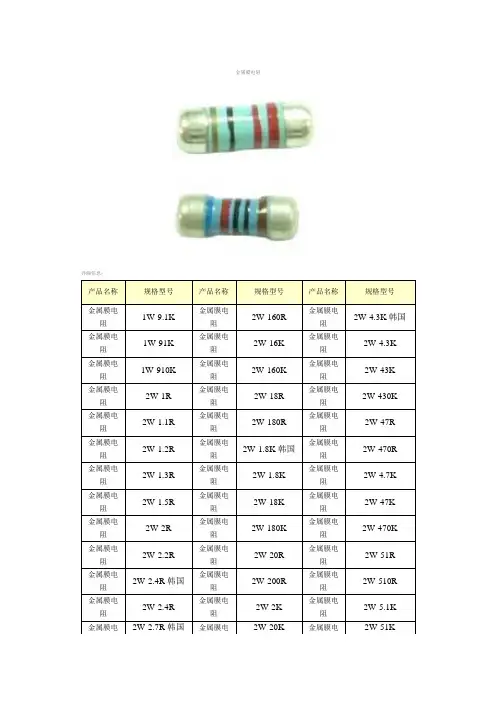

金属膜电阻型号及选用方法
