点到点的子接口+RIP的配置
点到点的子接口+RIP的配置
拓扑如图：
FR的配置：
fr(config)#frame-relay switching //启用帧中继交换机fr(config)#interface serial 0/0
fr(config-if)#no ip address
fr(config-if)#clock rate 64000
fr(config-if)#encapsulation frame-relay //设置帧中继封装类型fr(config-if)#frame-relay intf-type dce //设置帧中继dce端fr(config-if)#frame-relay route 101 interface serial 0/1 201 //配置帧中继表
fr(config-if)#frame-relay route 102 interface serial 0/2 301
fr(config-if)#no sh
fr(config)#interface serial 0/1
fr(config-if)# no ip address
fr(config-if)#clock rate 64000
fr(config-if)#encapsulation frame-relay
fr(config-if)#frame-relay intf-type dce
fr(config-if)#frame-relay route 201 interface se0/0 101
fr(config-if)#no sh
fr(config)#interface serial 0/2
fr(config-if)#no ip add
fr(config-if)#clock rate 64000
fr(config-if)#encapsulation frame-relay
fr(config-if)#frame-relay intf-type dce
fr(config-if)#frame-relay route 301 interface serial 0/0 102
fr(config-if)#no sh
R1配置：
router(config)#hostname r1
r1(config)#no ip domain-lookup
r1(config)#interface loopback 0
r1(config)#ip address 1.1.1.1 255.255.255.0
r1(config)#interface serial 0/0
r1(config)#no ip address
r1(config-if)#encapsulation frame-relay //设置帧中继封装类型r1(config-if)#no frame-relay inverse-arp //关闭自动映射
r1(config-if)#no sh
r1(config)#interface serial 0/0.1 point-to-point //启用点到点子接口r1(config-subif)#ip address 192.168.1.1 255.255.255.0
r1(config-subif)# frame-relay interface-dlci 101
r1(config)#interface serial 0/0.2 point-to-point
r1(config-subif)#ip address 192.168.2.1 255.255.255.0
r1(config-subif)# frame-relay interface-dlci 102
r1(config)#router rip
r1(config-router)#network 1.1.1.0
r1(config-router)#network 192.168.1.0
r1(config-router)#network 192.168.2.0
R2的配置：
router(config)#hostname r2
r2(config)#no ip domain-lookup
r2(config)#interface loopback 0
r2(config)#ip address 2.2.2.2 255.255.255.0
r2(config)#interface serial 0/1
r2(config)#no ip address
r2(config-if)#encapsulation frame-relay
r2(config-if)#no frame-relay inverse-arp
r2(config-if)#no sh
r2(config)#interface serial 0/1.1 point-to-point
r2(config-subif)#ip address 192.168.1.2 255.255.255.0 r2(config-subif)# frame-relay interface-dlci 201
r2(config)#router rip
r2(config-router)#network 2.2.2.0
r2(config-router)#network 192.168.1.0
R3的配置：
router(config)#hostname r3
r3(config)#no ip domain-lookup
r3(config)#interface loopback 0
r3(config)#ip address 3.3.3.3 255.255.255.0
r3(config)#interface serial 0/2
r3(config)#no ip address
r3(config-if)#encapsulation frame-relay
r3(config-if)#no frame-relay inverse-arp
r3(config-if)#no sh
r3(config)#interface serial 0/2.1 point-to-point
r3(config-subif)#ip address 192.168.2.2 255.255.255.0 r3(config-subif)# frame-relay interface-dlci 301
r3(config)#router rip
r3(config-router)#network 3.3.3.0
r3(config-router)#network 192.168.2.0
查看R1、R2、R3路由表：
查看FR的帧中继表：
用R2 ping R3 lo0口：。
帧中继——点到点子接口(point-to-point)配置
帧中继概述：•是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。
•它定义在公共数据网络上发送数据的过程。
•它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行差错校正，并充分利用了当今光纤和数字网络技术。
帧中继的作用：•帧使用DLCI进行标识，它工作在第二层；帧中继的优点在于它的低开销。
•帧中继在带宽方面没有限制，它可以提供较高的带宽。
•典型速率56K-2M/s内选择 Frame Relay 拓扑结构：•全网结构：提供最大限度的相互容错能力；物理连接费用最为昂贵。
•部分网格结构：对重要结点采取多链路互连方式，有一定的互备份能力。
•星型结构：最常用的帧中继拓扑结构，由中心节点来提供主要服务与应用，工程费最省帧中继的前景：•一种高性能，高效率的数据链路技术。
•它工作在OSI参考模型的物理层和数据链路层，但依赖TCP上层协议来进行纠错控制。
•提供帧中继接口的网络可以是一个ISP服务商；也可能是一个企业的专有企业网络。
•目前，它是世界上最为流行的WAN协议之一，它是优秀的思科专家必备的技术之一。
子接口的配置：•点到点子接口–子接口看作是专线–每一个点到点连接的子接口要求有自己的子网–适用于星型拓扑结构•多点子接口（和其父物理接口一样的性质）–一个单独的子接口用来建立多条PVC，这些PVC连接到远端路由器的多点子接口或物理接口–所有加入的接口都处于同一的子网中–适用于 partial-mesh 和 full-mesh 拓扑结构中帧中继术语:•DTE：客户端设备(CPE),数据终端设备•DCE：数据通信设备或数据电路端接设备•虚电路（VC）：通过为每一对DTE设备分配一个连接标识符，实现多个逻辑数据会话在同一条物理链路上进行多路复用。
•数字连接识别号（DLCI）：用以识别在DTE和FR之间的逻辑虚拟电路。
•本地管理接口（LMI）：是在DTE设备和FR之间的一种信令标准，它负责管理链路连接和保持设备间的状态。
rip协议配置
RIP协议配置RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，用于在互联网中的各个路由器之间交换路由信息。
本文将介绍如何配置RIP协议，并进行详细的步骤说明。
1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议，其工作原理是通过交换路由表信息来实现路由选择。
RIP使用跳数（hop count）作为度量标准，每经过一个路由器，跳数加一，默认最大跳数为15。
RIP协议具有简单、易于配置和实现的特点，但由于其距离度量方式简单，适用于小型网络环境。
2. RIP协议配置步骤步骤1：进入路由器配置模式首先，需要通过终端或远程连接工具登录到待配置RIP协议的路由器。
然后，进入路由器的配置模式，可以使用以下命令：enableconfigure terminal步骤2：启用RIP协议接下来，需要启用RIP协议，并指定要使用的版本。
RIP协议有两个版本：RIPv1和RIPv2。
RIPv1是最早的版本，不支持无类别域间路由（CIDR）和VLSM （可变长度子网掩码），RIPv2支持这些功能。
要启用RIP协议并选择版本，可以使用以下命令：router ripversion 2步骤3：配置RIP协议的网络在步骤2中，已经启用了RIP协议并选择了版本。
接下来，需要配置RIP协议所应用的网络。
使用以下命令来配置RIP协议的网络：network <网络地址>其中，“”是指要应用RIP协议的网络地址。
步骤4：配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。
路由器ID可以是路由器的回环接口IP地址，也可以是其他可用的IP地址。
使用以下命令来配置RIP协议的路由器ID：router-id <路由器ID>其中，“”是指要配置的路由器ID。
步骤5：保存配置并退出完成以上配置后，需要保存配置并退出配置模式。
使用以下命令保存配置并退出配置模式：exitwrite3. 验证RIP协议配置完成RIP协议的配置后，可以通过一些命令来验证配置的正确性。

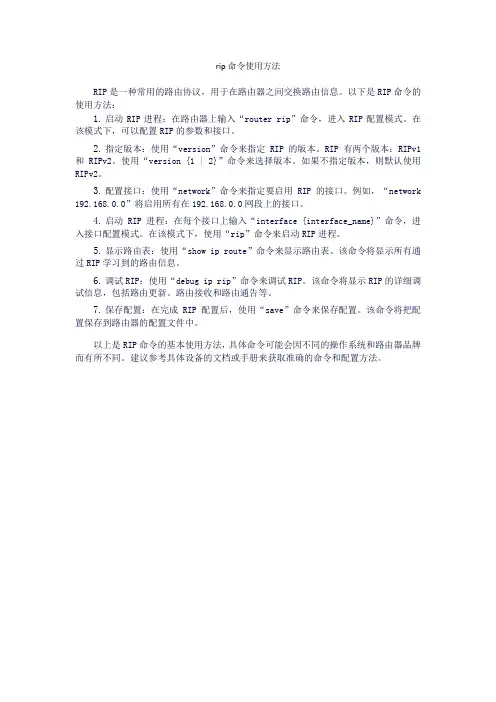

rip命令使用方法
rip命令使用方法
RIP是一种常用的路由协议，用于在路由器之间交换路由信息。
以下是RIP命令的使用方法：
1.启动RIP进程：在路由器上输入“router rip”命令，进入RIP配置模式。
在该模式下，可以配置RIP的参数和接口。
2.指定版本：使用“version”命令来指定RIP的版本。
RIP有两个版本：RIPv1和RIPv2。
使用“version {1 | 2}”命令来选择版本。
如果不指定版本，则默认使用RIPv2。
3.配置接口：使用“network”命令来指定要启用RIP的接口。
例如，“network 192.168.0.0”将启用所有在192.168.0.0网段上的接口。
4.启动RIP进程：在每个接口上输入“interface {interface_name}”命令，进入接口配置模式。
在该模式下，使用“rip”命令来启动RIP进程。
5.显示路由表：使用“show ip route”命令来显示路由表。
该命令将显示所有通过RIP学习到的路由信息。
6.调试RIP：使用“debug ip rip”命令来调试RIP。
该命令将显示RIP的详细调试信息，包括路由更新、路由接收和路由通告等。
7.保存配置：在完成RIP配置后，使用“save”命令来保存配置。
该命令将把配置保存到路由器的配置文件中。
以上是RIP命令的基本使用方法，具体命令可能会因不同的操作系统和路由器品牌而有所不同。
建议参考具体设备的文档或手册来获取准确的命令和配置方法。
rip路由协议基本配置 rip路由协议工作原理
RIP路由协议基本配置1. RIP路由协议简介RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中动态交换路由信息。
RIP通过广播更新路由表，支持最多15个跳数的路由，并使用跳数作为路径选择的度量。
RIP路由协议的基本配置包括以下几个步骤：2. 配置RIP路由协议2.1 确认网络拓扑在开始配置RIP路由协议之前，需要先确认网络拓扑。
了解网络中存在的子网和路由器之间的连接关系是非常重要的。
2.2 启用RIP路由协议配置RIP路由协议的第一步是启用协议。
在路由器上使用如下命令启用RIP路由协议：Router(config)# router rip2.3 添加网络到RIP协议接下来，需要将网络添加到RIP路由协议中。
使用以下命令将网络添加到RIP协议：Router(config-router)# network <network_address>其中，<network_address>是需要添加的网络地址。
可以使用通配符来指定多个网络。
2.4 配置其他参数除了添加网络之外，还可以配置其他参数来优化RIP路由协议的性能。
下面是一些常用的配置参数：•版本选择: RIP有两个版本，RIP v1和RIP v2。
RIP v1仅支持IPv4，而RIP v2则支持IPv4和IPv6。
可以使用以下命令选择RIP的版本：Router(config-router)# version {1 | 2}•跳数限制: 默认情况下，RIP最大支持15个跳数。
可以使用以下命令修改跳数限制：Router(config-router)# maximum-path <number>•路由定时器: RIP使用路由定时器来控制路由更新的频率。
可以使用以下命令调整路由定时器的值：Router(config-router)# timers basic <update_interval> <i nvalid_interval> <holddown_interval>3. RIP路由协议工作原理RIP路由协议的工作原理基于距离向量算法。
RIP路由协议基本配置
RIP路由协议基本配置RIP（Routing Information Protocol）是一种距离向量路由协议，被广泛应用于小型网络中。
RIP基于Bellman-Ford算法，使用距离作为路由选择的标准，根据每个路由器所知道的离开该路由器的最小跳数来选择最佳路径。
RIP协议的基本配置包括以下几个关键步骤：1.启用RIP协议在进行RIP协议配置之前，首先需要确认路由器上已经启用了RIP协议。
可以使用“show ip protocols”命令查看当前路由器是否启用了RIP协议。
2.配置RIP路由器IDRIP协议中的路由器ID是一个16位的标识符，用于区分不同的路由器。
配置RIP路由器ID可以使用“router rip”命令，然后使用“router-id”命令配置路由器ID。
3.配置RIP网络RIP协议使用网络地址来标识网络，因此需要配置RIP协议所在的网络。
使用“network”命令配置RIP网络。
例如，要将一个网络地址192.168.1.0/24添加到RIP路由表中，则可以使用“network192.168.1.0”命令。
4.配置RIP版本RIP协议有两个版本，RIPv1和RIPv2、RIPv1只支持IPv4，而RIPv2不仅支持IPv4，还支持更多高级功能，如VLSM（可变长度子网掩码）和认证等。
可以使用“version”命令配置RIP版本。
例如，要将RIP版本配置为RIPv2，则可以使用“version 2”命令。
5.配置RIP路由过滤有时，我们需要限制RIP路由的传播，可以使用路由过滤来实现。
可以使用“distribute-list”命令配置RIP路由的传播策略。
例如，要从RIP路由表中排除特定的网络地址，则可以使用“distribute-list out”命令。
6.配置RIP路由的默认跳数RIP协议中，路由的跳数是选择路由的重要指标。
默认情况下，每个RIP路由器在将路由信息传播给邻居时，将跳数加1，直到达到最大跳数。
rip协议配置
rip协议配置RIP（Routing Information Protocol）是一种基于距离向量算法的路由协议，用于在互联网中进行路由选择。
RIP使用跳数作为度量单位，将网络拓扑信息交换给邻居路由器，并根据跳数来选择最佳路径。
RIP协议主要用于小型网络和中等规模的网络，比如局域网（LAN）或广域网（WAN）。
在RIP网络中，路由器通过交换路由表来了解整个网络，然后根据这些信息来选择最佳路由。
在进行RIP协议的配置之前，首先需要了解RIP协议的工作原理。
RIP协议将路由器之间的信息通过RIP报文进行交换，每隔30秒发送一次完整的路由表。
路由表中包含网络的目的地址、下一跳路由器的IP地址和跳数。
路由器收到新的路由表后，会根据自身的路由表更新信息，并传递给邻居路由器，一直循环下去。
下面是一个RIP协议的配置示例，假设有两个路由器R1和R2，它们之间通过一个交换机连接：1. 首先，在R1路由器上配置RIP协议。
进入路由器的配置模式，并输入以下命令：```R1(config)# router ripR1(config-router)# network 192.168.1.0R1(config-router)# network 192.168.2.0R1(config-router)# version 2```以上命令中，`router rip`表示开始配置RIP协议，`network`后面的参数表示要交换RIP信息的网络，可以配置多个网络，`version 2`表示使用RIP协议的第二个版本。
2. 同样地，在R2路由器上也进行RIP协议配置。
进入路由器的配置模式，并输入以下命令：```R2(config)# router ripR2(config-router)# network 192.168.2.0R2(config-router)# network 192.168.3.0R2(config-router)# version 2```以上命令中，`router rip`表示开始配置RIP协议，`network`后面的参数表示要交换RIP信息的网络，可以配置多个网络，`version 2`表示使用RIP协议的第二个版本。
实验70 帧中继上点对点的RIP 配置
实验七十帧中继上点对点的RIP 配置一、实验目的1):本实验的目的是通过帧中继上点对点RIP配置，让我们对帧中继的工作原理有更深的认识。
2）：掌握本试验的配置方法，对它在网络上的应用有更深的了解。
二、实验要求：1）：知道什么是帧中继2）：简述帧中继的工作过程三、实验内容：帧中继上点对点RIP配置让它们相互都能PING通。
四、实验步骤：实验拓朴：1).FR的配置FR(config)#frame-relay switchingFR(config)#int s0/0FR(config-if)#encapsulation frame-relayFR(config-if)#frame-relay intf-type dceFR(config-if)#clock rate 64000FR(config-if)#no shFR(config-if)#frame-relay route 102 int s0/1 201FR(config-if)#frame-relay route 103 int s0/2 301FR(config)#int s0/1FR(config-if)#encapsulation frame-relayFR(config-if)#frame-relay intf-type dceFR(config-if)#clock rate 64000FR(config-if)#no shFR(config-if)#frame-relay route 201 int s0/0 102FR(config-if)#int s0/2FR(config-if)#encapsulation frame-relayFR(config-if)#frame-relay intf-type dceFR(config-if)#clock rate 64000FR(config-if)#no shFR(config-if)#frame-relay route 301 int s0/0 1032).R1的配置R1(config)#int s0/0R1(config-if)#encapsulation frame-relayR1(config)#int s0/0.1 multipointR1(config-subif)#ip add 200.178.1.1 255.255.255.0 R1(config-subif)#frame-relay interface-dlci 102 R1(config-subif)#no shR1(config)#int s0/0.2 multipointR1(config-subif)#ip add 200.178.2.1 255.255.255.0 R1(config-subif)#frame-relay interface-dlci 103 R1(config-subif)#no shR1(config)#int lo0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config)#router ripR1(config)#net 1.1.1.0R1(config)#net 200.178.1.0R1(config)#net 200.178.2.03).R2的配置R2(config)#int s0/1R2(config-if)#encapsulation frame-relay R2(config)#int s0/1.1 multipointR2(config-subif)#ip add 200.178.1.2 255.255.255.0 R2(config-subif)#frame-relay interface-dlci 201 R2(config-subif)#no shR2(config)#int lo0R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config)#router ripR2(config)#net 2.2.2.0R2(config)#net 200.178.1.04).R3的配置R3(config)#int s0/3R3(config-if)#encapsulation frame-relayR3(config)#int s0/2.1 multipointR3(config-subif)#ip add 200.178.2.2 255.255.255.0R3(config-subif)#frame-relay interface-dlci 301R3(config-subif)#no shR3(config)#int lo0R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config)#router ripR3(config)#net 3.3.3.0R3(config)#net 200.178.2.05).验证FR#sh frame-relay routeInput Intf Input Dlci Output Intf Output Dlci StatusSerial0/0 102 Serial0/1 201 activeSerial0/0 103 Serial0/2 301 activeSerial0/1 201 Serial0/0 102 activeSerial0/2 301 Serial0/0 103 active可以看出都已经处已激活状态了。
RIP路由配置
RIP路由配置RIP协议RIP协议采⽤距离向量算法，在实际使⽤中已经较少适⽤。
在默认情况下，RIP使⽤⼀种⾮常简单的度量制度：距离就是通往⽬的站点所需经过的链路数，取值为0~16，数值16表⽰路径⽆限长。
RIP进程使⽤UDP的520端⼝来发送和接收RIP分组。
RIP分组每隔30s以⼴播的形式发送⼀次，为了防⽌出现“⼴播风暴”，其后续的分组将做随机延时后发送。
在RIP中，如果⼀个路由在180s内未被刷新，则相应的距离就被设定成⽆穷⼤，并从路由表中删除该表项。
RIP分组分为两种：请求分组和响应分组。
RIP默认⽀持4条路由的负载均衡，最多可以⽀持在6条路由之间进⾏负载均衡。
四个定时器路由更新定时器Updatetimer⽤于每30秒发送路由更新报⽂。
路由失效定时器Timeouttimer⽤于路由信息失效前的180秒的计时，每次收到同⼀条路由信息的更新信息就将该计数器复位。
保持失效定时器holddowntimer：在holddowntimer的时间内，失效的路由信息不能被接收到的新信息所更新，如果在此期间，没有收到恢复路由的信息，此路由将变成失效路由，默认值180秒；路由刷新保持器Garbagetimer：在garbagetimer计时器超时后，失效的路由信息被删除，默认240秒。
RIP路由配置1. 使⽤命令router rip 启⽤RIP。
2. 使⽤network命令发布每个路由器直连的⽹络信息，后⾯只能使⽤有类⽹络地址来发布，不能使⽤⼦⽹掩码。
RIP路由协议对路由⾃动汇总对路由⾃动汇总可以⼤幅度减少路由条⽬，简化路由表。
⾃动汇总是指RIP在有类⽹络边界处对路由进⾏⾃动汇总，将主类⽹络下的⼦⽹路由都汇总成主类⽹络的路由。
可以通过Router(config-router)#no auto-summary关闭。
RIPv1的缺陷不⽀持不连续⽹络，不连续⽹络是指在这种有类⽹络的⾄少⼀对⼦⽹间传送的数据包，必须经过不同类别⽹络的⼦⽹。
路由器RIP协议配置详解
路由器RIP协议配置详解本文为大家讲解RIP 协议配置，希望能帮到大家。
RIP协议配置router(config)#router riprouter(config-router-rip)#network network_number或network all1) 在全局配置模式下用 router rip 命令启动 RIP 协议并进入 RIP 协议配置模式。
2) 在 RIP 协议配置模式下用 network network_number 命令在某一网段对应的接口上使能 RIP 协议。
3) network all 命令在路由器的所有接口上使能RIP协议。
4) 这种配置下 RIP 协议在接口上广播 version 1 类型的报文，RIP V1 不发布子网信息。
RIP 协议配置(续)RIP协议配置(续)IP议置续router(config-interface)#ip rip version 2 bcast或ip rip version 2 mcastrouter(config-router-rip)#no auto-summary1) 在接口上使能 RIP version 2 在接口配置模式下使能广播方式的RIP V2(bcast)或多播方式的RIP V2(mcast);RIP 协议缺省进行路由聚合，在 RIP 协议配置模式下取消 RIP 的自动聚合功能，使其发布子网信息。
2) RIP V2 广播方式与多播方式RIP V2 的广播方式以广播地址(255255255255)周期发布 RIP V2报文，RIP V2 的多播方式以多播地址(224009)周期发布 RIP V2 报文;RIP V2 缺省使用多播方式，以减少周期发布的 RIP 报文对不监听RIP信息的主机的影响;RIP V2 的广播方式是 RIP V1 与 RIP V2 之间的兼容方式，以广播方式发布的 RIP V2 报文可以被 RIP V1 路由器和 RIP V2 路由器(广播方式或多播方式)接收，同时运行在广播方式的RIP V2 路由器可以接收 RIP V1 的广播报文和 RIP V2 的广播或多播报文。
实验五 RIP路由的配置
实验五 RIP路由协议配置【实验目的】1．掌握RIP协议的工作原理。
2. 掌握RIP协议的配置方法。
【实验原理】1．路由信息协议RIP路由信息协议（Routing Information Protocol，RIP）是内部网关协议中最先得到广泛应用的协议。
RIP是一种基于距离向量的路由协议，其最大优点就是简单，开销小。
（1）距离RIP协议要求网络中每一个路由器都维护从它自己到每一个目的网络的距离记录，这个距离作为衡量路由优劣的度量值。
RIP中的“距离”也称为“跳数”，路由器到直连网络的距离定义为“0”，到非直连网络的距离定义为所经过的路由器的个数。
RIP规定，当距离等于16时，表示该目的网络不可达，所以RIP仅适用于小型网络。
（2）工作原理每个运行RIP协议的路由器都周期性地向其直接相连的邻居路由器发送自己完全的路由表的信息（路由信息是封装在RIP报文中发送的，主要包括目的网络，下一跳路由器，距离等信息），同时也从邻居路由器接收路由更新信息，并按照距离向量算法更新自己的路由表。
路由器刚开始工作时，仅知道自己的直连网络及其距离，接着路由器向邻居路由器交换并更新路由信息，经过若干次的更新后，所有的路由器最终都会知道到达本自治系统中任何一个网络的最短距离和下一跳路由器。
（3）距离向量算法邻居发来的路由更新报文中包括了很重要的信息：目的网络，其距离（即最短距离），下一跳地址。
RIP路由器必须根据更新报文和自己当前路由表的内容找出到每一个目的网络的最短距离和正确的下一跳。
这种更新算法称为距离向量算法。
对每一个相邻路由器发来的更新报文，进行以下步骤处理：○1对地址为X的相邻路由器发来的更新报文，先修改报文中的项目：“下一跳”均修改为X，“距离”均加1。
○2对修改后的报文的每一项（这里为了叙述清楚，用项目A来表示）进行以下处理：若本路由器路由表中没有项目A的目的网络，则把项目A添加到路由表中。
若本路由器中某个路由的目的网络和下一跳地址均与项目A相同，则用项目A的距离更新本路由。
