2019年MG磁力泵说明书(中文)
Omp磁力齿轮泵
使用说明书
一、概述：
磁力齿轮泵是一种通过磁力耦合传动的齿轮泵。
壳体采用优质不锈钢316L制造，齿轮由PEEK 塑料精密注塑制成。
具有高压力，小流量无渗漏，耐腐蚀，耐高温的特点。
齿轮泵与微型电机组成的齿轮泵单元。
广泛用于医疗、化工、科研、食品加工、清洗、印刷、水处理、喷涂、包装计量等领域。
二、型号说明
二、安装与使用：
1.打开泵进口的封口，注意打开封口后务必保持泵内的清洁，以免造成泵卡死。
2.泵的进出管道，请按泵壳上箭头表示位置安装，
3.泵的进出管应加密封处理和固定。
（特别是进口如有漏气现象会造成泵工作时的噪音增大）。
4.泵在工作前应先将泵内充满液体，以保证泵能可靠的吸入液体。
禁止泵在无液体状态下空转。
5.泵应安装在有减震装置的基础上，以减少泵的震动和噪音。
6.泵吸入的液体中颗粒的直径必须小于40微米。
7.电机的接线：
⑴三相交流电机：Y型接法输入380V三相交流电源。
△型接法输入三相220V交流电源。
⑵单相交流电机：
接线端子：
D1 K1 D2 K2
:接220V单相电源，（MG200系列接2微法电容，MG300系列接4微法电容）,短接。
(3)直流无刷电机：
A:MG200系列
a.外置驱动器
①：红色粗导线接DC24V+ ，黑色粗导线接地
②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。
③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。
白色细线与黑色细线短接，泵反转，断开，泵处于制动状态
④：黄色细线与黑色细线短接，泵停转，断开，泵运转。
b.内置驱动器
①：红色导线接DC24V+ ，黑色导线接地，
②：C，D，F三根细线连接的电位器为泵的流量调节控制。
③：白色细线为方向控制于黑色线短接时为正转，反之为反转
④：附加说明红色粗线接+24V 黑色粗线接负端
红色细线接电位器一端，黑色细线接电位器一端，绿色细线接电位器中心抽头。
白色细线短接正转，断开反转。
B:MG300系列
a. 外置驱动器
①：红色粗导线接DC24V+ ，黑色粗导线接地
②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。
③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。
白色细线与黑色细线短接，泵反转，断开，泵处于制动状态
④：黄色细线与黑色细线短接，泵停转，断开，泵运转。
⑷直流有刷电机：
红色导线接DC24V+ ，黑色导线接地。
三、技术参数：
MG312XK/AC220B 500～2700 180
AC220三相
MG317XK/AC220B 800～4500 180
MG312XK/AC380 500～2700 180 AC380三相
MG317XK/AC380 800～4500 180
MG312XK/AC220FB
5
500～2700 180
AC220三相
MG317XK/AC220FB 800～4500 180
MG312XK/AC380FB 500～2700 180
AC380三相
MG317XK/AC380FB 800～4500 180
1.海拔高度：≤2500米 5.环境温度： -10～50℃
2.环境湿度：≤85% 6.流体温度： -10≤ T≤100℃（冻结除外）
3.流体粘度： 0～3000CPS 7.工作方式：连续工作制
4、系统承压：≤ 8.使用介质：常温下酸、碱、盐、有机溶剂、油类。
压力流量曲线图：
四、保修条款：
本公司承诺本产品自出售之日起半年内提供有限免费保修。
但下列情况不在保修范围之内：
1．不按本说明书使用或使用不当。
2．人为损坏。
3．由于进水、腐浊、电源不稳、正负极接反等原因导致控制器损坏的。
4．让他人维修过的。
5．由于不可抗力的原因导致控制器损坏的（如雷击等）。
五、外形安装尺寸：
外形安装尺寸和更详细的资料，请登录我公司网站。
南京欧瑞克微型泵有限公司
地址：南京市和燕路508号山泉产业园307栋
公司网站：邮箱：
电话：/
传真：。
磁力泵操作规程
磁力泵操作规程《磁力泵操作规程》一、引言磁力泵是一种无泄漏的泵，它利用磁力驱动叶轮旋转，从而实现液体的输送。
由于磁力泵没有机械密封，因此可以避免泄漏问题，特别适用于输送易燃、易爆、有毒、有害等危险液体。
二、适用范围本操作规程适用于所有类型的磁力泵，包括卧式磁力泵、立式磁力泵、管道磁力泵等。
三、设备组成及工作原理设备组成 磁力泵主要由泵体、叶轮、磁力驱动器、隔离套、滑动轴承、止推轴承、轴套、泵盖、底座等组成。
工作原理 磁力泵的工作原理是利用磁力驱动器将电机的旋转运动转化为叶轮的旋转运动，从而实现液体的输送。
磁力驱动器由外磁转子、内磁转子和隔离套组成，外磁转子通过电机带动旋转，内磁转子通过磁力耦合与外磁转子同步旋转，从而带动叶轮旋转。
隔离套将内磁转子和外磁转子隔开，防止液体进入磁力驱动器内部，从而保证了磁力驱动器的安全运行。
四、操作前准备操作人员必须经过专业培训，熟悉磁力泵的操作方法和安全注意事项。
操作人员必须穿戴好劳动防护用品，如工作服、手套、护目镜等。
操作人员必须检查磁力泵的各部件是否正常，如泵体、叶轮、磁力驱动器、隔离套、滑动轴承、止推轴承、轴套、泵盖、底座等是否有损坏或松动。
操作人员必须检查磁力泵的进出口管道是否连接牢固，阀门是否打开。
操作人员必须检查磁力泵的电气系统是否正常，如电源、开关、电机等是否有故障。
操作人员必须检查磁力泵的润滑系统是否正常，如润滑油是否充足，润滑管路是否畅通。
操作人员必须检查磁力泵的冷却系统是否正常，如冷却液是否充足，冷却管路是否畅通。
操作人员必须检查磁力泵的密封系统是否正常，如密封件是否损坏，密封面是否清洁。
操作人员必须检查磁力泵的周围环境是否安全，如周围是否有易燃易爆物品，是否有障碍物等。
操作人员必须检查磁力泵的进出口压力是否正常，如进出口压力是否超过磁力泵的额定压力。
1. 2. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10.操作人员必须检查磁力泵的进出口流量是否正常，如进出口流量是否超过磁力泵的额定流量。

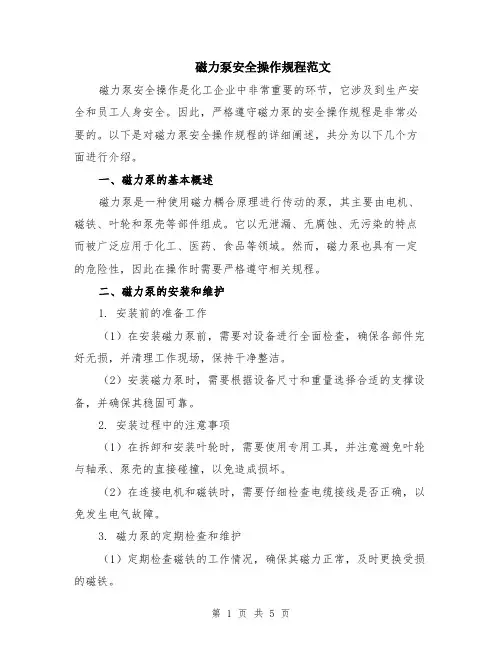

磁力泵安全操作规程范文（二篇）
磁力泵安全操作规程范文磁力泵安全操作是化工企业中非常重要的环节，它涉及到生产安全和员工人身安全。
因此，严格遵守磁力泵的安全操作规程是非常必要的。
以下是对磁力泵安全操作规程的详细阐述，共分为以下几个方面进行介绍。
一、磁力泵的基本概述磁力泵是一种使用磁力耦合原理进行传动的泵，其主要由电机、磁铁、叶轮和泵壳等部件组成。
它以无泄漏、无腐蚀、无污染的特点而被广泛应用于化工、医药、食品等领域。
然而，磁力泵也具有一定的危险性，因此在操作时需要严格遵守相关规程。
二、磁力泵的安装和维护1. 安装前的准备工作（1）在安装磁力泵前，需要对设备进行全面检查，确保各部件完好无损，并清理工作现场，保持干净整洁。
（2）安装磁力泵时，需要根据设备尺寸和重量选择合适的支撑设备，并确保其稳固可靠。
2. 安装过程中的注意事项（1）在拆卸和安装叶轮时，需要使用专用工具，并注意避免叶轮与轴承、泵壳的直接碰撞，以免造成损坏。
（2）在连接电机和磁铁时，需要仔细检查电缆接线是否正确，以免发生电气故障。
3. 磁力泵的定期检查和维护（1）定期检查磁铁的工作情况，确保其磁力正常，及时更换受损的磁铁。
（2）定期清洗泵壳和叶轮，检查密封件的完整性，并及时更换损坏的部件。
（3）定期检查电机的工作情况，保证其正常运转，并及时修理和更换故障部件。
三、磁力泵的操作注意事项1. 启动前的准备工作（1）在启动磁力泵前，需要检查电气设备的接地情况，确保接地良好，以免发生漏电事故。
（2）检查泵站和管道的各个阀门是否处于正常开启状态，以免泵站压力过高导致设备爆炸。
2. 启动磁力泵时的操作步骤（1）打开电源开关，确保电机正常运转，并注意检查电流是否正常。
（2）逐步打开泵站出口阀门，使泵站压力逐渐升高，以避免设备突然压力过高导致事故发生。
（3）观察磁力泵的运行情况，检查泵站的工作压力和流量是否正常。
3. 关闭磁力泵时的操作步骤（1）逐步关闭泵站出口阀门，减小泵站压力，以免泵站压力突降导致设备损坏。

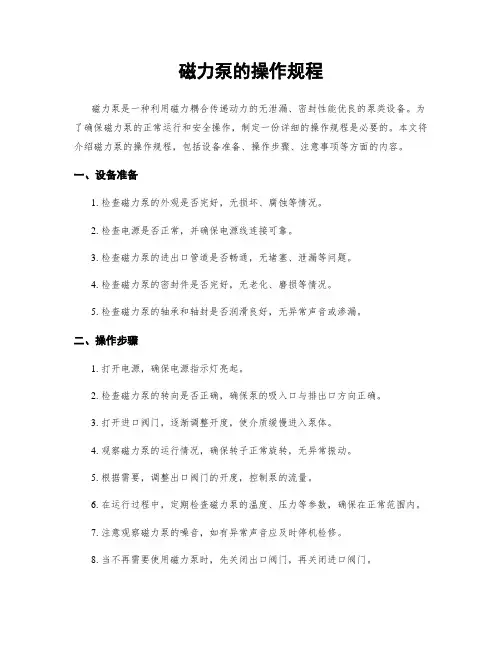

磁力泵的操作规程
