配电箱安装施工工序

配电箱安装施工工序

配电箱安装施工工序一、准备工作配电箱安装施工前,需要进行一系列的准备工作,包括但不限于以下几个方面:1. 确定安装位置:根据设计图纸和工程要求,确定配电箱的安装位置,以满足供电及安全要求。

2. 检查材料和设备:确认所用的配电箱、线缆、开关和接线端子等材料和设备的品质和数量是否符合要求。

3. 清理施工场地:清理施工区域,确保场地干净整洁,并为安装和接线工作提供良好的环境。

二、安装配电箱按照以下步骤进行配电箱的安装:1. 固定配电箱底座:根据设计要求和实际情况,选择合适的方式和位置,将配电箱的底座牢固地固定在安装位置上。

2. 安装配电箱:将准备好的配电箱安装在固定好的底座上,确保箱体平稳且紧固可靠。

3. 连接电源线缆:根据设计要求和相关规范,将电源线缆连接到配电箱的主干电缆接线端子上,并进行牢固的固定。

三、接线工作在完成配电箱的安装后,需要进行相应的接线工作,按照以下步骤进行:1. 检查电缆规格和负荷要求:确保电缆的规格符合设计要求,并能满足所需负荷的传输要求。

2. 进行电缆终端加工:根据电缆的规格和接线需求,对电缆进行剥皮、绞线和端子加工等操作,确保电缆终端连接可靠。

3. 连接电缆:根据电气图纸和设计要求,将电缆逐一与相应的开关和接线端子进行连接,并进行牢固的固定。

4. 进行接地工作:确保配电箱及所连接的设备能够安全接地,以保障使用过程中的安全性。

5. 完善标识:在接线完成后,为便于管理和维护,为各个接线端子进行正确的标识,以便于日后的操作和维护。

四、安全检查与测试在配电箱安装施工完成后,进行必要的安全检查和测试工作,以确保配电箱的安全性和可靠性:1. 检查接线:通过视觉和仪器等手段,检查配电箱接线是否正确、稳定,并排除可能存在的接线错误或松动情况。

2. 测试开关功能:使用合适的测试仪器或设备,对各个开关进行测试,确保其开闭动作可靠、灵活,并排除潜在的故障隐患。

3. 测试电气性能:使用专业检测设备,对配电箱的电气性能进行测试,包括但不限于电压、电流、绝缘电阻等,以确保其符合相关规范和要求。

配电箱柜安装方法

配电箱柜安装方法

配电箱(柜)安装方法一、配电箱(柜)安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。

配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于0∙8米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。

配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。

二、工艺流程流程图三、具体施工方法1、弹线定位:根据设计要求确定配电箱(柜)位置,并按照箱(柜)的外形尺寸进行弹线定位,弹线定位的目的是找出预埋件或者膨胀螺栓的位置。

2、成套配电柜安装:1)基础型钢制作好后,应按图纸所标位置或有关规定。

(1)安装基础型钢时,应用水平尺找正、找平。

基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mm o基础型钢顶部宜高出室内摸平地面50mm o(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接,焊接面为扁钢宽度的2倍。

2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。

(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。

(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。

(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mm o3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。

接地铜排与零排相互绝缘。

(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。

配电柜安装施工工艺流程

配电柜安装施工工艺流程

配电柜安装施工工艺流程1、明装设备(电)箱施工流程1、箱体定位1)明装设备(电)箱应安装在安全、干燥、易操作的场所。

2)根据设计图纸,同时结合土建的建筑地面标高弹线定位,从而确定设备(电)箱的安装高度及位置。

3)根据现场环境箱体的固定方式:金属膨胀螺栓固定或角钢支架的固定位置。

2、螺栓及支架固定1)设备(电)箱安装高度应符合设计及规范要求,在同一建筑物内,同类箱的高度应一致,允许偏差为10mm。

2)金属膨胀螺栓固定方式:安装前根据箱体的重量选择相应规格的金属胀栓,然后根据弹线定位确定的位置,用电钻或冲击钻在固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞应平直不得歪斜。

3)角钢支架固定方式:安装前根据配电箱外形尺寸加工角钢支架,将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接,煨弯时用方尺找正,再用电焊将对口缝焊牢,最后刷防锈漆和罩面漆。

根据弹线定位确定的固定位置用电钻或冲击钻在固定点位置钻孔,埋入胀管,利用金属胀栓将角钢支架沿墙固定牢固,固定时注意用水平尺和线坠找平找正,同时利用卷尺控制好支架上沿距地的高度,以保证以后配电箱安装高度一致。

3、固定及连接1)配电箱安装应牢固、平正。

2)垂直度偏差:箱体高500mm及以下,允许偏差1.5mm;箱体高500mm以上,允许偏差3mm。

2)固定面板的机螺丝应采用镀锌圆帽机螺丝,均匀的对称于四角3)配电箱面板较大时,应有加强衬铁,当宽度大于500mm时,应做成双开门。

4)在混凝土墙或砖墙上固定明装配电箱时,通常采用暗配管暗配盒、明配管、明配桥架等连接方式:※ 暗配管暗配盒箱体固定之前根据箱体安装位置和暗配盒位置,在箱体底板上画出开孔位置,开好孔后并将开孔周边毛刺清理干净,然后按照上步固定方法固定配电箱体。

※ 明配管连接明配管连接明装配电箱之前,先将配电箱体固定到位,然后按照明配管工艺要求与配电箱连接到位,再完成明配管到配电箱内穿线,预留好甩线长度。

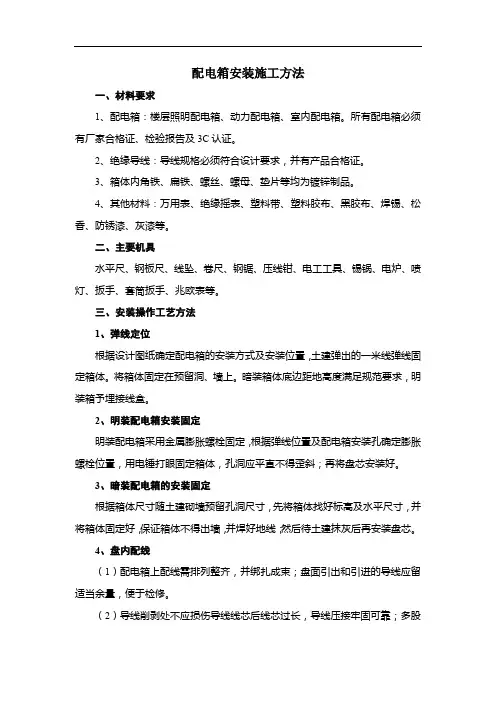

配电箱安装施工方法

配电箱安装施工方法

配电箱安装施工方法一、材料要求1、配电箱:楼层照明配电箱、动力配电箱、室内配电箱。

所有配电箱必须有厂家合格证、检验报告及3C认证。

2、绝缘导线:导线规格必须符合设计要求,并有产品合格证。

3、箱体内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。

4、其他材料:万用表、绝缘摇表、塑料带、塑料胶布、黑胶布、焊锡、松香、防锈漆、灰漆等。

二、主要机具水平尺、钢板尺、线坠、卷尺、钢锯、压线钳、电工工具、锡锅、电炉、喷灯、扳手、套筒扳手、兆欧表等。

三、安装操作工艺方法1、弹线定位根据设计图纸确定配电箱的安装方式及安装位置,土建弹出的一米线弹线固定箱体。

将箱体固定在预留洞、墙上。

暗装箱体底边距地高度满足规范要求,明装箱予埋接线盒。

2、明装配电箱安装固定明装配电箱采用金属膨胀螺栓固定,根据弹线位置及配电箱安装孔确定膨胀螺栓位置,用电锤打眼固定箱体,孔洞应平直不得歪斜;再将盘芯安装好。

3、暗装配电箱的安装固定根据箱体尺寸随土建砌墙预留孔洞尺寸,先将箱体找好标高及水平尺寸,并将箱体固定好,保证箱体不得出墙,并焊好地线;然后待土建抹灰后再安装盘芯。

4、盘内配线(1)配电箱上配线需排列整齐,并绑扎成束;盘面引出和引进的导线应留适当余量,便于检修。

(2)导线削剥处不应损伤导线线芯后线芯过长,导线压接牢固可靠;多股导线涮锡后压接。

(3)箱内零线和保护地线分别经汇流排配出。

(4)垂直装设的空开及熔断器等电气上端接电源,下端接负荷;横装的左侧(面对盘面)接电源,右侧接负荷。

(5)检查配电箱的电源指示灯,其电源应接至总开关的外侧,并应装有单独的熔断器(电源侧)。

5、绝缘摇测配电箱安装完毕后,用ZC-7(500V)的兆欧表对线路进行绝缘摇测,摇测项目包括相间、相对地、相对零、零对地,两人摇测,做好摇测记录,并及时让监理签认,做为资料存档。

配电箱、控制箱安装施工方案及工艺方法

配电箱、控制箱安装施工方案及工艺方法

配电箱、控制箱安装施工方案及工艺方法
配电箱和控制箱的安装施工方案和工艺方法
在进行配电箱和控制箱的安装时,需要遵循以下工艺流程:
1.安装工艺流程
2.主要施工方法
1) 墙体暗装电箱
首先,根据设计图纸找到配电箱的安装位置。

在预留预埋阶段与土建衔接,由土建预留好孔洞,做好脱模后孔洞的检查和修整。

接下来,打开配电箱进行检查。

核对型号、规格、合格证和质保书,检查设备有无损伤,附件和备件是否齐全。

然后,安装配电箱,并使用专用锁紧螺母连接管子和箱体。

配电箱箱盖紧贴墙面,箱盖开闭灵活,周围抹灰平整。

接下来,检查箱内电器配件、端子排、导线与端子排、器具连接。

作好箱壳接地,结线整齐、回路编号齐全、正确,作好箱内外清洁卫生。

最后,按设计要求和产品说明书进行调试运行。

2) 墙明装配电箱
根据设计图找到配电箱的安装位置,要求墙面平整。

混凝土墙体安装配电箱在抹灰后进行,采用相适应的膨胀螺栓固定。

砖墙体安装配电箱在抹灰前制作穿墙螺栓预埋固定,做好丝杆保护,抹灰后再安装配电箱。

3) 落地配电箱安装
首先,根据设备找到配电箱的安装位置。

根据配电箱底部尺寸制作安装基础型钢,其允许偏差见下表:
项目(mm/m) 不直度水平度不平行度允许偏差(mm/全长) 5 5 1/。

完整版配电箱安装工程施工方案

完整版配电箱安装工程施工方案

完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施:在施工现场设置明显的警示标志,确保周围人员的安全。

将施工区域划分出来,禁止无关人员进入,并严格遵守相关的安全操作规程。

2.施工材料准备:根据设计要求和施工图纸,准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。

确保材料的质量和数量与设计要求相符。

3.施工人员准备:安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。

确保施工人员熟悉相关施工要求和操作规程,并具备必要的安全防护知识。

二、配电箱的安装1.安装位置选择:根据设计图纸的要求,选择合适的位置进行配电箱的安装。

要求安装位置应干燥、通风、易于检修和操作。

2.固定支撑:根据设计要求,在安装位置上固定支撑架或支架,确保配电箱的稳固牢固。

3.接地处理:配电箱必须进行接地处理,确保施工安全。

根据设计要求,将配电箱的金属外壳与大地进行牢固连接。

4.电缆引入:根据设计要求,预留好电缆引入孔位,并将电缆引线从孔位穿入配电箱。

要求电缆引线的长度合适,能够保证连接端子的牢固可靠。

5.连接装置:根据设计要求,正确连接配电箱内的电缆、断路器、接地线等装置。

确保连接的牢固可靠,避免出现接线不良或接触不良等问题。

6.标识和清理:在配电箱上对相关部件进行标识,方便后期的检修和维护。

完成安装后,对施工现场进行清理,确保现场整洁。

三、施工中的质量控制1.施工过程中,严格按照设计要求和施工图纸进行施工。

避免出现偏离设计要求的情况。

2.严格按照相关标准和规范进行施工。

对配电箱的安装、接线等工作进行质量把关。

3.施工过程中,定期进行检查和验收。

确保施工质量符合要求,并及时进行调整和纠正。

四、施工后的防护和验收1.施工完成后,对整个电气系统进行运行试验。

确保配电箱的各项功能正常运行,并且符合设计要求。

2.进行安全防护措施的安装。

包括电气保护装置、避雷器、漏电保护器等,以提高配电系统的安全性能。

3.进行验收和交接手续。

电气配电箱安装施工方案

电气配电箱安装施工方案

一、工程概况本工程为某住宅小区配电箱安装工程,主要内容包括配电箱的安装、接线、调试及送电运行验收。

配电箱作为住宅小区电力供应的重要设备,其安装质量直接关系到用户的用电安全和电力系统的稳定运行。

二、施工准备1. 材料准备:配电箱、导线、绝缘子、电线管、接线端子、接插件、螺丝、螺母、扳手、剥线钳、电笔、万用表等。

2. 工具准备:电钻、扳手、剥线钳、螺丝刀、万用表、绝缘测试仪等。

3. 人员准备:电工、安装工、质检员等。

三、施工步骤1. 施工测量:根据设计图纸,对配电箱安装位置进行测量,确定配电箱安装位置。

2. 配电箱安装:(1)明装配电箱:将配电箱固定在墙上,采用开脚螺栓(胀管螺栓)固定,螺栓长度一般为埋入深度(75~150mm)、箱底板厚度、螺帽和垫圈的厚度之和,再加上5mm左右的出头余量。

(2)暗装配电箱:在砌墙时预留孔洞,预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在埋配电箱时,箱体与墙之间填以混凝土,将箱体固定住。

3. 管道敷设:(1)电线管敷设:按照设计要求,敷设电线管,管路应平直,转弯处应圆滑。

(2)管口处理:管口应高出基础地面不小于50mm,管口处应做封闭处理。

4. 接线:(1)绝缘测试:对电线进行绝缘测试,确保绝缘良好。

(2)接线:按照设计图纸和规范要求,进行接线,确保接线的正确性和牢固性。

(3)接插件安装:接插件应安装牢固,接触良好。

5. 调试:(1)绝缘测试:对配电箱内各回路进行绝缘测试,确保绝缘良好。

(2)功能测试:对配电箱各功能进行测试,确保功能正常。

6. 送电运行验收:(1)外观检查:检查配电箱外观,确保无损坏、变形等现象。

(2)功能测试:对配电箱各功能进行测试,确保功能正常。

(3)送电运行:将配电箱送电运行,观察运行情况,确保运行稳定。

四、施工质量控制1. 材料质量:选用符合国家标准、厂家生产许可证和安全认证标志的材料。

2. 施工工艺:严格按照设计图纸和规范要求进行施工,确保施工质量。

配电箱安装施工方法及安装质量控制要点

配电箱安装施工方法及安装质量控制要点

配电箱安装施工方法及安装质量控制要点1、配电箱安装工艺方法(1)暗装配电箱安装时先安装箱体,再安装器件、面板。

面板要紧贴墙面,做到横平竖直。

(2)明装箱采用膨胀螺栓在混凝土墙固定。

(3)配电箱内接线前应对每个回路绝缘进行测试,并记录数值,出线回路应按图纸的标注套上相应的塑料套管,标明回路编号;配电柜内出线回路采用永久性塑料标牌予以回路标注。

(4)配电箱、柜本体要安装好保护接地线,箱门及金属外壳应有明显可靠的PE线接地。

(5)配电箱安装固定后,应进行防护,可采用硬纸板、塑料纸、粘胶带等,绑扎牢固,以防混凝土溅入损坏箱面及箱内元器件。

(6)配电箱通电试运行:配电箱安装完毕,且各回路的绝缘电阻测试合格后方允许通电试运行。

通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确,开关与灯具控制顺序相对应。

如果发现问题,必须先断电,然后查找原因进行修复。

(7)配电箱、柜安装调试完毕后,最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置,以便用户使用检修方便。

2、质量标准及质量控制要点(1)外形配电箱、柜位置、标高正确,柜内外清洁整齐,部件齐全,油漆完整无损,机械开孔合适光滑,护口齐全。

明箱后板紧贴墙面,暗设时面板四周紧贴墙面,砂浆饱满光滑无空鼓。

落地柜型钢基础平直,大小恰当、防腐完整,固定螺栓间距≤1mm。

箱盖、柜门开关灵活,箱、柜固定牢靠,箱面标签整齐、正确。

(2)内部箱内刀闸及熔断器等电器上端接电源,下端接负荷。

横装者左侧接电源,右侧接负荷。

箱、柜内开孔应使用液压开孔器,不得气割开孔,管孔应一致光滑,护口齐全,管、箱应丝扣连接。

有元器件的箱、柜门应有可靠接地,导线应绑扎成束,连接牢固、严密,不伤线芯,多股线压接端子使用专用液压钳,压接牢固,母排连接牢固紧密,接触处导电膏涂抹均匀。

用0.05×10mm塞尺检查:线接触者塞不进,面接触50mm宽度以下塞尺塞入不超过4mm,60mm及以上者不大于6mm,零母线在箱内采用零线端子板分路,零线端子板分支路排列位置,与相线相对应。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

配电箱安装施工要点
(1)设备要求
1)柜(盘)本体外观检查应无损伤及变形,油漆完整无损。

柜(盘)内部检查:电器装置及元件、绝缘瓷件齐全,无损伤、裂纹等缺陷。

2)安装前应核对配电箱编号是否与安装位置相符,按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线,专用接线端子。

箱内接线应整齐,满足设计要求及验收规范(GB50303-2002)的规定。

(2)作业条件
配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好;场地具备运输条件,保持道路平整畅通。

(3)配电箱定位:根据设计要求现场确定配电箱位置以及现场实际设备安装情况,按照箱的外形尺寸进行弹线定位。

(4)基础型钢安装
1)按图纸要求预制加工基础型钢架,并做好防腐处理,按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

2)基础型钢接地:基础型钢安装完毕后,应将接地线与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍,然后与柜接地排可靠连接。

并做好防腐处理。

(5)配电柜(盘)安装
1)柜(盘)安装:应按施工图的布置,将配电柜按照顺序逐一就位在基础型钢上。

单独柜(盘)进行柜面和侧面的垂直度的调整可用加垫铁的方法解决,但不可超过三片,并焊接牢固。

成列柜(盘)各台就位后,应对柜的水平度及盘面偏差进行调整,应调整到符合施工规范的规定。

2)挂墙式的配电箱可采用膨胀螺栓固定在墙上,但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3)安装配电箱应预埋套箱,安装后面板应与墙面平。

4)柜(盘)调整结束后,应用螺栓将柜体与基础型钢进行紧固。

5)柜(盘)接地:每台柜(盘)单独与基础型钢连接,可采用铜线将柜内PE排与接地螺栓可靠联结,并必须加弹簧垫圈进行防松处理。

每扇柜门应分别用铜编织线与PE排可靠联结。

6)柜(盘)顶与母线进行连接,注意应采用母线配套扳手按照要求进行紧固,接触面应涂中性凡士林。

柜间母排连接时应注意母排是否距离其他器件或壳体太近,并注意相位正确。

7)控制回路检查:应检查线路是否因运输等因素而松脱,并逐一进行紧固,电器元件是否损坏。

原则上柜(盘)控制线路在出厂时就进行了校验,不应对柜内线路私自进行调整,发现问题应与供应商联系。

8)控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。

端子板每侧一般一个端子压一根线,最
多不能超过两根,并且两根线间加眼圈。

多股线应涮锡,不准有断股。

(6)柜(盘)试验调整
1)高压试验应由当地供电部门许可的试验单位进行。

试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。

2)试验内容:高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、各类开关等。

3)调整内容:过流继电器调整,时间继电器、信号继电器调整以及机械连锁调整。

4)二次控制小线调整及模拟试验,将所有的接线端子螺丝再紧一次。

5)绝缘测试:用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻,电阻必须大于0.5MΩ。

6)二次小线回路如有晶体管,集成电路、电子元件时,应使用万用表测试回路是否接通。

7)接通临时的控制电源和操作电源;将柜(盘)内的控制、操作电源回路熔断器上端相线拆掉,接上临时电源。

8)模拟试验:按图纸要求,分别模拟试验控制、连锁、操作、继电保护和信号动作,正确无误,灵敏可靠。

9)拆除临时电源,将被拆除的电源线复位。

(7)送电运行的条件
1)安装作业应全部完毕,质量检查部门检查全部合格。

试验项目
全部合格,并有试验报告单。

2)试验用的的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等应备齐。

3)检查母线、设备上有无遗留下的杂物。

4)做好试运行的组织工作,明确试运行指挥人,操作人和监护人。

5)清扫设备及变配电室、控制室的灰尘。

用吸尘器清扫电器、仪表元件。

6)继电保护动作灵敏可靠,控制、连锁、信号等动作准确无误。

(8)送电
1)由供电部门检查合格后,将电源送进建筑物内,经过验电、校相无误。

2)由安装单位合进线柜开关,检查PT柜上电压表三相是否电压正常。

3)合变压器柜开关,检查变压器是否有电。

4)合低压柜进线开关,查看电压表三相是否电压正常。

5)按以上顺序依次送电。

6)在低压联络柜内,在开关的上下侧(开关未合状态)进行同相校核。

用电压表或万用表电压档500V,用表的网个测针,分别接触两路的同相,此时电压表无读数,表示两路电同一相。

用同样方法,检查其他两相。

7)验收:送电空载运行24h,无异常现象、办理验收手续,交建设单位使用。

同时提交变更洽商记录、产品合格证、说明书、试验报
告单等技术资料。

配电箱安装施工要点
(1)设备要求
1)柜(盘)本体外观检查应无损伤及变形,油漆完整无损。

柜(盘)内部检查:电器装置及元件、绝缘瓷件齐全,无损伤、裂纹等缺陷。

2)安装前应核对配电箱编号是否与安装位置相符,按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线,专用接线端子。

箱内接线应整齐,满足设计要求及验收规范(GB50303-2002)的规定。

(2)作业条件
配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好;场地具备运输条件,保持道路平整畅通。

(3)配电箱定位:根据设计要求现场确定配电箱位置以及现场实际
设备安装情况,按照箱的外形尺寸进行弹线定位。

(4)基础型钢安装
(5)配电柜(盘)安装
2)挂墙式的配电箱可采用膨胀螺栓固定在墙上。

每扇柜门应分别用铜编织线与PE排可靠联结。

7)控制回路检查:应检查线路是否因运输等因素而松脱,并逐一进行紧固,电器元件是否损坏。

原则上柜(盘)控制线路在出厂时就进行了校验,不应对柜内线路私自进行调整,发现问题应与供应商联系。

8)控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。

端子板每侧一般一个端子压一根线,最多不能超过两根,并且两根线间加眼圈。

多股线应涮锡,不准有断股。

(6)柜(盘)试验调整
4)二次控制小线调整及模拟试验,将所有的接线端子螺丝再紧一次。

5)绝缘测试:用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻,电阻必须大于0.5MΩ。

7)接通临时的控制电源和操作电源;将柜(盘)内的控制、操作电源回路熔断器上端相线拆掉,接上临时电源。

8)模拟试验:按图纸要求,分别模拟试验控制、连锁、操作、继电保护和信号动作,正确无误,灵敏可靠。

9)拆除临时电源,将被拆除的电源线复位。

(7)送电运行的条件
1)安装作业应全部完毕,质量检查部门检查全部合格。

试验项目全
部合格,并有试验报告单。

2)试验用的的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等应备齐。

4)做好试运行的组织工作,明确试运行指挥人,操作人和监护人。

5)清扫设备及变配电室、控制室的灰尘。

用吸尘器清扫电器、仪表元件。

7)验收:送电空载运行24h,无异常现象、办理验收手续,交建设单位使用。

同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。
