配电箱安装施工工序工艺

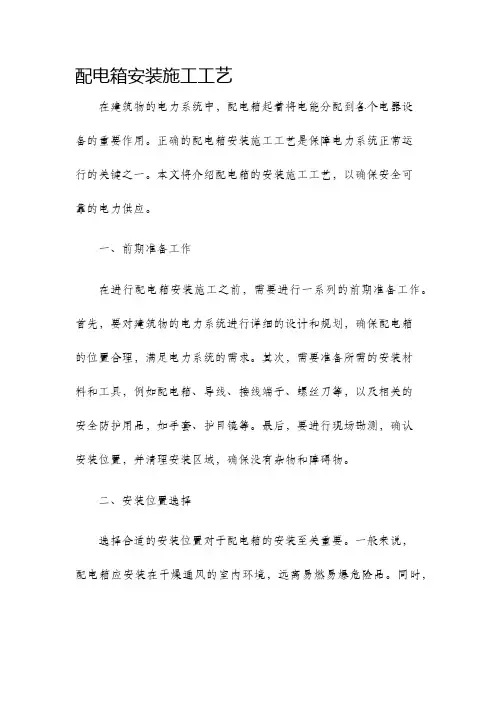

配电箱安装施工工艺
配电箱安装施工工艺在建筑物的电力系统中，配电箱起着将电能分配到各个电器设备的重要作用。
正确的配电箱安装施工工艺是保障电力系统正常运行的关键之一。
本文将介绍配电箱的安装施工工艺，以确保安全可靠的电力供应。
一、前期准备工作在进行配电箱安装施工之前，需要进行一系列的前期准备工作。
首先，要对建筑物的电力系统进行详细的设计和规划，确保配电箱的位置合理，满足电力系统的需求。
其次，需要准备所需的安装材料和工具，例如配电箱、导线、接线端子、螺丝刀等，以及相关的安全防护用品，如手套、护目镜等。
最后，要进行现场勘测，确认安装位置，并清理安装区域，确保没有杂物和障碍物。
二、安装位置选择选择合适的安装位置对于配电箱的安装至关重要。
一般来说，配电箱应安装在干燥通风的室内环境，远离易燃易爆危险品。
同时，要确保配电箱的安装位置便于维护和操作，并且要满足电力系统的布线需求。
三、安装固定在进行配电箱的安装之前，需要先进行安装固定。
根据配电箱的尺寸和重量，选择适合的安装固定方式。
通常使用膨胀螺栓或者膨胀螺丝将配电箱固定在墙壁或地面上。
安装过程中要注意固定件的选择和使用，确保配电箱安装牢固可靠。
四、导线接入导线接入是配电箱安装施工的关键步骤。
首先，要将进线导线和出线导线与配电箱上的接线端子相连接。
接线过程中要按照电路设计和标识要求进行正确连接，注意导线的截面积和标准。
接线完成后，要进行接线端子的紧固，确保连接牢固可靠。
同时，还要进行绝缘处理，使用绝缘胶带或绝缘套管对导线进行包裹，提高电气安全性。
五、安全保护措施在配电箱安装施工过程中，要注意做好相关的安全保护措施。
首先，在进行导线接入之前，要切断配电箱所在区域的电源，确保工作环境的安全。
其次，操作人员要戴好防护手套和护目镜，以防止意外触电和导线刺伤。
此外，要确保操作人员具备相关的电气安全知识，熟悉安全操作规程，以确保施工过程安全可靠。
六、验收和测试配电箱安装施工完成后，需要进行验收和测试工作。
成套配电箱(柜)安装规程
成套配电箱（柜）安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准，有“CCC”认证。
2.2 基础型钢安装允许偏差符合规定。
2.3 防雷接地符合设计或规范要求。
2.4 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装：3.2 配电柜的基础型钢应与保护导体可靠连接；装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接，并应有标识。
3.4 低压成套配电箱柜应有可靠的防电击保护，柜内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子。
3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件应齐全。
3.6 柜内分别设置零线（N）和保护接地线（PE）汇流排。
3.7 线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，试验持续时间应为1min 或符合产品技术文件要求。
配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装（暗装）配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准，有“CCC”认证。
2.2 配电箱配线排列整齐，绑扎成束。
2.3 箱体线缆进出口应有防护措施。
2.4 防雷接地符合设计或规范要求。
2.5 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装：3.2 配电箱的金属框架必须接地或接零可靠；装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接，标识明确。
3.3 配电箱标志牌、标志框齐全、正确清晰。
箱内标识器件、接线端子编号标识清晰。
3.4 箱体应安装牢固，且不应设置在水管正下方，安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm。
配电箱施工工艺
配电柜安装施工工艺1、配电柜（盘）安装工艺流程2、配电箱安装工艺流程3、配电柜（盘）、配电箱组合安装规定3.1、配电柜（盘）低压电器组合规定3.1.1发热元件安装在散热良好的位置。
3.1.2熔断器的熔体规格、自动开关的整定值符合设计要求。
3.1.3切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确。
3.1.4外壳需接地(PE)或接零(PEN)的，连接可靠。
3.1.5端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。
3.2、配电柜（盘）低压电器安装规定：3.2.1电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件，齐全，排列整齐，固定牢固，密封良好。
3.2.2各电器应能单独拆装更换而不应影响其他电器及导线柬的固定。
3.2.3发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
3.2.4熔断器的熔体规格、自动开关的整定值应符合设计要求。
3.2.5切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下，活动端不带电。
3.2.6信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。
3.2.7盘上装有装置性设备或其他有接地要求的电器，其外壳应可靠接地。
3.2.8带有照明的封闭式盘、柜应保证照明完好。
3.3、配电柜（盘）端子排安装3.3.1端子排应无损坏，固定牢固，绝缘良好。
3.3.2端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。
3.3.3回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。
3.3.4强、弱电端子宜分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。
3.3.5正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。
配电柜安装施工工艺流程
配电柜安装施工工艺流程1、明装设备（电）箱施工流程1、箱体定位1）明装设备（电）箱应安装在安全、干燥、易操作的场所。
2）根据设计图纸，同时结合土建的建筑地面标高弹线定位，从而确定设备（电）箱的安装高度及位置。
3）根据现场环境箱体的固定方式：金属膨胀螺栓固定或角钢支架的固定位置。
2、螺栓及支架固定1）设备（电）箱安装高度应符合设计及规范要求，在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。
2）金属膨胀螺栓固定方式：安装前根据箱体的重量选择相应规格的金属胀栓，然后根据弹线定位确定的位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。
3）角钢支架固定方式：安装前根据配电箱外形尺寸加工角钢支架，将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接，煨弯时用方尺找正，再用电焊将对口缝焊牢，最后刷防锈漆和罩面漆。
根据弹线定位确定的固定位置用电钻或冲击钻在固定点位置钻孔，埋入胀管，利用金属胀栓将角钢支架沿墙固定牢固，固定时注意用水平尺和线坠找平找正，同时利用卷尺控制好支架上沿距地的高度，以保证以后配电箱安装高度一致。
3、固定及连接1）配电箱安装应牢固、平正。
2）垂直度偏差：箱体高500mm及以下，允许偏差1.5mm；箱体高500mm以上，允许偏差3mm。
2）固定面板的机螺丝应采用镀锌圆帽机螺丝，均匀的对称于四角3）配电箱面板较大时，应有加强衬铁，当宽度大于500mm时，应做成双开门。
4）在混凝土墙或砖墙上固定明装配电箱时，通常采用暗配管暗配盒、明配管、明配桥架等连接方式：※ 暗配管暗配盒箱体固定之前根据箱体安装位置和暗配盒位置，在箱体底板上画出开孔位置，开好孔后并将开孔周边毛刺清理干净，然后按照上步固定方法固定配电箱体。
※ 明配管连接明配管连接明装配电箱之前，先将配电箱体固定到位，然后按照明配管工艺要求与配电箱连接到位，再完成明配管到配电箱内穿线，预留好甩线长度。
配电箱、控制箱安装施工方案及工艺方法
配电箱、控制箱安装施工方案及工艺方法
配电箱和控制箱的安装施工方案和工艺方法
在进行配电箱和控制箱的安装时，需要遵循以下工艺流程：
1.安装工艺流程
2.主要施工方法
1) 墙体暗装电箱
首先，根据设计图纸找到配电箱的安装位置。
在预留预埋阶段与土建衔接，由土建预留好孔洞，做好脱模后孔洞的检查和修整。
接下来，打开配电箱进行检查。
核对型号、规格、合格证和质保书，检查设备有无损伤，附件和备件是否齐全。
然后，安装配电箱，并使用专用锁紧螺母连接管子和箱体。
配电箱箱盖紧贴墙面，箱盖开闭灵活，周围抹灰平整。
接下来，检查箱内电器配件、端子排、导线与端子排、器具连接。
作好箱壳接地，结线整齐、回路编号齐全、正确，作好箱内外清洁卫生。
最后，按设计要求和产品说明书进行调试运行。
2) 墙明装配电箱
根据设计图找到配电箱的安装位置，要求墙面平整。
混凝土墙体安装配电箱在抹灰后进行，采用相适应的膨胀螺栓固定。
砖墙体安装配电箱在抹灰前制作穿墙螺栓预埋固定，做好丝杆保护，抹灰后再安装配电箱。
3) 落地配电箱安装
首先，根据设备找到配电箱的安装位置。
根据配电箱底部尺寸制作安装基础型钢，其允许偏差见下表：
项目(mm/m) 不直度水平度不平行度允许偏差(mm/全长) 5 5 1/。
电气配电箱安装施工方案
一、工程概况本工程为某住宅小区配电箱安装工程，主要内容包括配电箱的安装、接线、调试及送电运行验收。
配电箱作为住宅小区电力供应的重要设备，其安装质量直接关系到用户的用电安全和电力系统的稳定运行。
二、施工准备1. 材料准备：配电箱、导线、绝缘子、电线管、接线端子、接插件、螺丝、螺母、扳手、剥线钳、电笔、万用表等。
2. 工具准备：电钻、扳手、剥线钳、螺丝刀、万用表、绝缘测试仪等。
3. 人员准备：电工、安装工、质检员等。
三、施工步骤1. 施工测量：根据设计图纸，对配电箱安装位置进行测量，确定配电箱安装位置。
2. 配电箱安装：（1）明装配电箱：将配电箱固定在墙上，采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的出头余量。
（2）暗装配电箱：在砌墙时预留孔洞，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。
在埋配电箱时，箱体与墙之间填以混凝土，将箱体固定住。
3. 管道敷设：（1）电线管敷设：按照设计要求，敷设电线管，管路应平直，转弯处应圆滑。
（2）管口处理：管口应高出基础地面不小于50mm，管口处应做封闭处理。
4. 接线：（1）绝缘测试：对电线进行绝缘测试，确保绝缘良好。
（2）接线：按照设计图纸和规范要求，进行接线，确保接线的正确性和牢固性。
（3）接插件安装：接插件应安装牢固，接触良好。
5. 调试：（1）绝缘测试：对配电箱内各回路进行绝缘测试，确保绝缘良好。
（2）功能测试：对配电箱各功能进行测试，确保功能正常。
6. 送电运行验收：（1）外观检查：检查配电箱外观，确保无损坏、变形等现象。
（2）功能测试：对配电箱各功能进行测试，确保功能正常。
（3）送电运行：将配电箱送电运行，观察运行情况，确保运行稳定。
四、施工质量控制1. 材料质量：选用符合国家标准、厂家生产许可证和安全认证标志的材料。
2. 施工工艺：严格按照设计图纸和规范要求进行施工，确保施工质量。
电气系统安装工程施工工艺
电气系统安装工程施工工艺一、配电箱安装1、工艺流程测量定位一设备开箱检查f二次运输一固定铁件制安一设备安装、屏柜连接一设备调试、二次模拟试验一验收。
2、施工要点(1)安装前首先进行开箱检查，核对箱盘的型号、规格是否符合设计要求，并作好开箱检查记录。
开箱检查应与监理、供货商代表及业主代表共同进行。
(2)安装嵌墙式配电箱时，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。
待条件成熟后再安装箱内元件和盘面。
盘面要求紧贴墙面，平正、不歪斜。
(3)落地式安装的配电箱、控制柜，在冷冻机房、废水泵房等部位应高出地面200mm,以防地面水浸蚀；其他部位高出地面40mm o槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。
柜体应垂直，垂直误差不超过2mm。
(4)明装挂墙式安装，底边距地高度为L5πι,箱体垂直，误差不超过2mmo(5)配电箱(盘)内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的PE线连接点。
PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。
(6)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。
二、桥架安装1、安装流程桥架、线槽入库验收f划线定位f托臂、支吊架安装f桥架、线槽安装f保护地线安装f调平校直f中间验收。
2、施工要点（1）划线定位根据图纸确定始端到终端，找好水平或垂直线，沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。
设计图的要求，分匀档距并标出具体位置。
（2）支、吊架安装安装前，根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
支架与吊架所用钢材应平直，无显著扭曲。
最新配电箱安装施工工序工艺
配电箱安装施工工序工艺一、施工工序：弹线定位→安装明（暗）装配电箱→箱内穿线→盘面组装→绝缘摇测二、施工工艺：1.弹线定位根据设计图纸要求找出配电箱安装位置，并按配电箱（盘）外形尺寸进行弹线定位。
配电箱安装底口距地一般为1.5m ，明装电度表板底口距地不小于1.8m。
在同一建筑物内，允许偏差10mm。
2.安装配电箱（盘）的木砖及铁件等均应预埋，配电箱（盘）应采用膨胀螺栓固定。
3.配电箱盘带有器具的铁质盘面和装有器具的门均应由明显可靠的裸软铜线PE线接地。
4.配电箱盘应安装牢固、平正，允许偏差不应大于3mm，配电箱体高50cm以下，允许偏差1.5m。
5.配电箱盘上电器，仪表应牢固、平正、整洁、间距均匀。
铜端子无松动，启闭灵活，零部件齐全。
6.导线引出面板时，，面板线控应光滑无毛刺，金属面板应装设绝缘护套。
一般情况下一孔只穿一管，但下列情况除外：1）指示灯配线。
2）控制两个分闸的总闸配线线号相同。
3）一孔进多线的配线。
配电箱内的小母线应带有黄、绿、红、淡蓝等颜色，黄绿相间双色线为保护地线。
配电系统采用TN-C-S系统时，一般应在建筑物进线处的配电箱内分别设置N母线和PE母线，并自此分开，再以连接板或其他方式与母线相连，N线应与接地绝缘，PE线应采用专门的导线，并尽量靠近相线敷设。
7.配电箱内应分别设置零线（N）和保护接地线（PE）汇流排，各支路零线和保护地线应在汇流排上接，不得绞接，并应有编号。
8.配电箱内的接地应牢固良好。
保护接地线的界面应按规定选择，并应与设备的主接地端子有效连接。
9.配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货时应提出设置专用的、不可拆卸的接地螺丝母，其保护接地线界面规定的选择，并应与其专用的接地螺丝有效连接。
PE线不允许利用箱体、盒体串接。
10.安装暗装配电箱时，应拆开配电箱及暗装箱内盘芯、暗装箱等各个步骤时可参照明装配电箱的工序。
11.安装箱体：根据箱体的尺寸先将箱体找好标高及水平尺寸进行弹线定位，根据箱体的的标高及水平尺寸核对入箱的PVC或钢管的长短是否合适，间距是否均匀，排列是否整齐，如管路不合适及时按配管的要求进行调整，然后根据各个管的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱安装施工工序工艺
一、施工工序：
弹线定位→安装明（暗）装配电箱→箱内穿线→盘面组装→绝
缘摇测
二、施工工艺：
1.弹线定位
根据设计图纸要求找出配电箱安装位置，并按配电箱（盘）外形
尺寸进行弹线定位。
配电箱安装底口距地一般为1.5m ，明装
电度表板底口距地不小于1.8m。
在同一建筑物内，允许偏差
10mm。
2.安装配电箱（盘）的木砖及铁件等均应预埋，配电箱（盘）应采
用膨胀螺栓固定。
3.配电箱盘带有器具的铁质盘面和装有器具的门均应由明显可靠的
裸软铜线PE线接地。
4.配电箱盘应安装牢固、平正，允许偏差不应大于3mm，配电箱体
高50cm以下，允许偏差1.5m。
5.配电箱盘上电器，仪表应牢固、平正、整洁、间距均匀。
铜端子
无松动，启闭灵活，零部件齐全。
6.导线引出面板时，，面板线控应光滑无毛刺，金属面板应装设绝
缘护套。
一般情况下一孔只穿一管，但下列情况除外：
1）指示灯配线。
2）控制两个分闸的总闸配线线号相同。
3）一孔进多线的配线。
配电箱内的小母线应带有黄、绿、红、淡蓝等颜色，黄绿相间双色线为保护地线。
配电系统采用TN-C-S系统时，一般应在建筑物进线处的配电箱
内分别设置N母线和PE母线，并自此分开，再以连接板或其他
方式与母线相连，N线应与接地绝缘，PE线应采用专门的导线，并尽量靠近相线敷设。
7.配电箱内应分别设置零线（N）和保护接地线（PE）汇流排，各
支路零线和保护地线应在汇流排上接，不得绞接，并应有编号。
8.配电箱内的接地应牢固良好。
保护接地线的界面应按规定选择，
并应与设备的主接地端子有效连接。
9.配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货
时应提出设置专用的、不可拆卸的接地螺丝母，其保护接地线
界面规定的选择，并应与其专用的接地螺丝有效连接。
PE线不
允许利用箱体、盒体串接。
10.安装暗装配电箱时，应拆开配电箱及暗装箱内盘芯、暗装箱等
各个步骤时可参照明装配电箱的工序。
11.安装箱体：根据箱体的尺寸先将箱体找好标高及水平尺寸进行
弹线定位，根据箱体的的标高及水平尺寸核对入箱的PVC或钢
管的长短是否合适，间距是否均匀，排列是否整齐，如管路不
合适及时按配管的要求进行调整，然后根据各个管的位置用液
压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢
固，最后用水泥砂浆填实周边并抹平齐。
如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。
12.配电箱盘上配线需排列整齐，并绑扎成束，在活动部位应用长
钉固定。
盘面引出及引进导线应留有余量，以便于检修。
导线
剥削处不应损伤线芯和线芯过长，导线接头应牢固可靠，多股
导线应涮洗后再压接，不得减少导线股数。
13.绝缘摇测：配电箱盘全部安装完毕后，用500V兆欧表对线路进
行摇测。
摇测项目包括相线与相线之间，相线与零线之间、相
线与接地线之间，零线与地线之间，两人进行摇测，同时做好
记录，作为技术资料存档。
14.成品保护
1）配电箱体安装后，应采取保护措施，避免土建刮腻子、喷浆、刷油漆时污染箱体内壁。
箱体内各个线管管口应堵塞严密，以防杂物进入线管内。
2）暗装箱盘盘芯、面板或贴脸时，应注意保持墙面整洁，安装后应锁好箱门，以防箱内电气元件及仪表损坏和丢失。
