电力管道拉管施工技术交底记录

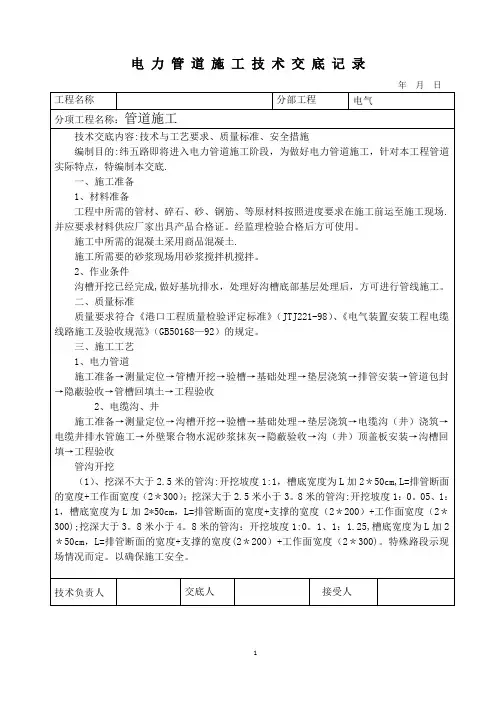

电力管道施工技术交底记录
3、在管道敷设施工中，管道在敷设前必须先报测量组对管道基础的标高符合后方可进行管道敷设施工，并且在管道安装后再次对管道的标高进行符合，标高无误后方可进入下一工序施工.
4、管道接头的处理必须严格按照设计图纸及相关规范要求进行施工.
施工中所需的混凝土采用商品混凝土.
施工所需要的砂浆现场用砂浆搅拌机搅拌。
2、作业条件
沟槽开挖已经完成,做好基坑排水，处理好沟槽底部基层处理后，方可进行管线施工。
二、质量标准
质量要求符合《港口工程质量检验评定标准》（JTJ221-98）、《电气装置安装工程电缆线路施工及验收规范》（GB50168—92）的规定。
电
年月日
工程名称
分部工程
电气
分项工程名称：管道施工
技术交底内容:技术与工艺要求、质量标准、安全措施
编制目的:纬五路即将进入电力管道施工阶段，为做好电力管道施工，针对本工程管道实际特点，特编制本交底.
一、施工准备
1、材料准备
工程中所需的管材、碎石、砂、钢筋、等原材料按照进度要求在施工前运至施工现场.并应要求材料供应厂家出具产品合格证。经监理检验合格后方可使用。
排管安装
（1)、管材及附件验收
由于经过长途运输和多次搬动,必须仔细检查管身有无裂纹或损伤、防腐是否完整,决不使用任何一个不合格管材.
（2）、排管安装
根据管径大小和现场情况，采用人工安装.下管前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查,并报请监理工程师进行检验核定。下管时应将排管排好,然后对线校正，严格控制中线和标高,自下由上进行下管，并用中心线法或边线法控制排管的中线和高程。排管用排管支撑隔开,管道敷设应保证管间距6。8公分左右。管道就位后，随时检查管道的高程和平直度，发生偏差随时纠正，确保管道排列整齐平顺，接口密闭良好。
电力排管施工技术交底记录底
管槽工序质量检测合格后，立模测量垫层顶面高程（H≮10cm）,模板应支撑牢固顺直。C15素砼垫层浇捣时,采用平板振动器振捣,混凝土应密实,表面平整无蜂窝麻面,做好砼浇捣记录。
4、电力管敷设
在机动车道下，采用混凝土包封管道，埋深0.8m，C15素混凝土满包，在非机动车道下采用混凝土包封管道，埋深1.2m，细砂回填。
5、管槽回填砂
在电力排管铺设结束并检测合格后，应立即在电力井四周和沟槽两侧回填砂，在盖板施工安装后且砼砌体强度达到设计强度的70%后方可进行回填，应沿四周均匀回填，分层夯实，密实度应>95%。
交底方
中铁上海工程局集团有限公司项目部
接收方
电力排管施工班组
交底人
接收人

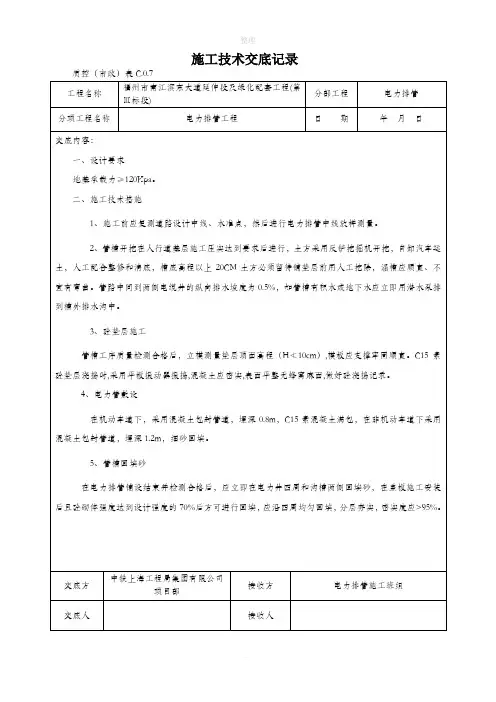

施工技术交底记录
质控（市政）表C.0.7
工程名称
福州市南江滨东大道延伸段及绿化配套工程(第Ⅲ标段)
分部工程
电力排管
分项工程名称
电力求
地基承载力≥120Kpa。
二、施工技术措施
1、施工前应复测道路设计中线、水准点，然后进行电力排管中线放样测量。
2、管槽开挖在人行道基层施工压实达到要求后进行，土方采用反铲挖掘机开挖，自卸汽车运土，人工配合整修和清底，槽底高程以上20CM土方必须留待铺垫层前用人工挖除，涵槽应顺直、不宜有弯曲。管路中间到两侧电缆井的纵向排水坡度为0.5%，如管槽有积水或地下水应立即用潜水泵排到槽外排水沟中。

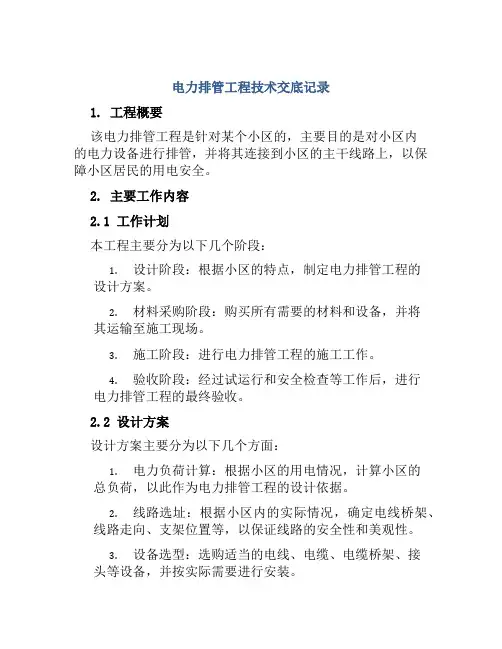

电力排管工程技术交底记录
电力排管工程技术交底记录1. 工程概要该电力排管工程是针对某个小区的，主要目的是对小区内的电力设备进行排管，并将其连接到小区的主干线路上，以保障小区居民的用电安全。
2. 主要工作内容2.1 工作计划本工程主要分为以下几个阶段：1.设计阶段：根据小区的特点，制定电力排管工程的设计方案。
2.材料采购阶段：购买所有需要的材料和设备，并将其运输至施工现场。
3.施工阶段：进行电力排管工程的施工工作。
4.验收阶段：经过试运行和安全检查等工作后，进行电力排管工程的最终验收。
2.2 设计方案设计方案主要分为以下几个方面：1.电力负荷计算：根据小区的用电情况，计算小区的总负荷，以此作为电力排管工程的设计依据。
2.线路选址：根据小区内的实际情况，确定电线桥架、线路走向、支架位置等，以保证线路的安全性和美观性。
3.设备选型：选购适当的电线、电缆、电缆桥架、接头等设备，并按实际需要进行安装。
2.3 施工工作电力排管工程的施工工作主要分为以下几个阶段：1.线路搭设：根据设计图纸和线路选址方案，进行电缆桥架的安装、电线电缆的布设、接头的制作及安装。
2.排管施工：根据设计图纸，进行排管施工，包括沟渠开挖、管道敷设、支架安装等。
3.填缝封孔：施工完成后，对管道和电缆的周围空隙用陶土、浆糊、灰泥等材料进行填补和封堵。
2.4 验收工作验收工作主要分为以下几个方面：1.质量验收：对电力排管工程出现的质量问题进行检查和测试，确保工程质量符合工程相关标准。
2.安全验收：对电力排管工程安全方面的问题进行检查，确保工程安全符合国家相关标准和要求。
3.环保验收：对电力排管工程涉及的环境问题进行检查，确保工程难以持续经营符合环保要求。
3. 设计图纸设计图纸是电力排管工程中核心的文档，其中包含了具体的设计方案和施工图纸。
设计图纸的主要内容包括：1.电缆桥架和线路走向图，说明电线电缆的具体走向和每个支撑点的位置。
2.排管工程图和施工方案，说明电缆桥架安装和管道敷设的具体施工方案和方法。
电力管道拉管施工技术交底记录
2015年12月16日施管表5
工程名称
连江县玉荷路东段（八一六至敖江路路）道路改造工程
分部工程
电气工程
分项工程名称
K0+276～K0+405电力管道拉管
交底内容：
本工程电力管道拉管起始里程为K0+276，终点为K0+405.沿道路两侧拉管敷设8根改性聚丙烯MPP套管（拉管)φ160壁厚8mm（302m）。埋深为1.517～1.570m。
施工技术交底记录
2015年12月16日施管表5
工程名称
连江县玉荷路东段(八一六至敖江路路)道路改造工程
分部工程
电气工程
分项工程名称
K0+276~K0+405电力管道拉管
（续上页）
交底内容：
1、采用精度为0.1%的导向雷达控制钻进标高，导向标高控制在管中心线位置。
2、钻杆轨迹的第一段是造斜线，控制钻杆的入射角度和钻头斜面的方向，缓慢给进而不旋转的钻头,就能使钻头按设计的造斜段钻进.钻头达到斜段完成处，接下来的是排水管流水管的钻进。旋转钻头，并提供给进力，钻头就能沿水平直线钻进。由于在钻头的位置安装了最先进的探测仪器，使钻进按照流水线标高路线进行。到达出口工作坑，完成钻孔工序。
2、注浆管采用SC50镀锌钢管,用胶布绑扎在MPP管外侧.
3、灌浆位置镀锌管应多考虑5m。以便灌浆设备的连接。
交底单位
接收单位
交底人
接收人
3、检查钻机的测量仪器的电源是否充足，不足的应更换电池.
按照使用规范操纵仪器。
4、探头装进探头盒内，打开接收机合同步显示器，转动探头盒检查仪器是否正常。
5、探头盒与钻头接好并连接在钻杆上，开机输送钻进液，检查钻头喷嘴是否畅通。
电力管道施工安全技术交底记录模板
一、工程基本信息1. 工程名称：_________________________2. 施工单位：_________________________3. 施工地点：_________________________4. 施工时间：_________________________二、施工安全责任1. 施工单位应严格按照国家有关安全生产法律法规和标准规范进行施工。
2. 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。
3. 施工现场应设立专职安全员，负责现场安全生产管理工作。
三、施工安全措施1. 人员安全措施：a. 施工人员必须经过安全培训，取得相应资格证书后方可上岗。
b. 施工人员进入施工现场必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
c. 施工人员应遵守施工现场各项安全规定，不得酒后上岗、违规操作。
2. 施工现场安全措施：a. 施工现场应设置安全警示标志，明确危险区域、安全通道等。
b. 施工现场应设置临时用电设施，并确保其安全可靠。
c. 施工现场应配备必要的消防器材，并定期检查维护。
d. 施工现场应设立安全防护设施，如围栏、警戒线等，防止非施工人员进入危险区域。
3. 施工工艺安全措施：a. 施工过程中应严格按照施工图纸和工艺要求进行操作。
b. 电力管道施工过程中，应采取有效措施防止管道变形、破裂等事故发生。
c. 施工过程中，应避免交叉作业，确保施工安全。
四、施工安全注意事项1. 施工人员应熟悉施工现场环境，了解相关安全规定。
2. 施工过程中，应密切注意设备运行状态，发现异常情况立即停止作业，报告相关部门。
3. 施工过程中，应保持施工现场整洁，防止火灾、触电等事故发生。
4. 施工过程中，应确保施工现场通信畅通，便于及时沟通和协调。
五、安全交底1. 施工单位应组织全体施工人员进行安全交底，确保施工人员掌握施工安全知识和技能。
2. 安全交底内容包括：施工安全规定、施工工艺、施工安全注意事项等。
电力排管施工施工技术交底
施工技术交底书
内容：
一、适用范围
适用于项目道路工程电力排管施工。
二、施工工序
1.施工工艺流程
测量放线→沟槽开挖→槽底整平压实→接地安装→混凝土基础浇筑→排管安装→混凝土包封→回填压实→井室砌筑
2.沟槽开挖
（1）沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
（2）沟槽断面形式(见下图)
（3）开挖方法
1)沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
2)机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10cm厚的土层，
由人工清理挖至标高，人工整平后由小型夯机压实。
如有超挖，应填铺细土或级配砂石至设计标高并夯实。
3)沟槽开挖在确保一侧堆土满足规定的同时，堆土坡脚距槽口上缘距离大于1m,堆
土高度不超过1.5m。
4)挖掘不需要支护的检查井基坑时，其坑的平面形状应与孔形状相同，坑的侧壁与
孔外侧间距不应小于0.4m。
5)电力管道沟槽挖成后，凡遇被水冲泡的，必须重新进行地基处理，否则严禁进行
下一道工序施工。
6)堆置土不应压埋雨水、污水等管线的检查井。
签发人：签发日期：签收人：签收日期：。
拉管施工技术交底
技术交底记录制表机关：天津市市政工程局批准文号：质监字[2001]315号表号：通用管表004工程名称施工单位分部分项工程名称管道牵引法施工交底时间交底内容：（一）人、机、材准备情况根据工程量和工程特点，我标段由项目领导统一安排。
1、主要人员安排技术负责1人现场负责1人测量员2人技术员1人施工班长1人实验员2人材料员2人安全员1人钢筋工4人普通工人10人2、施工机械配备计划水平导向钻机、泥浆混配系统、控向仪、地下管线探测仪、轮式挖掘装载机、抽水泵、发电机、管材焊接机、水泥搅拌桩钻机、钢板桩打桩机等。
3、物资材料供应工程所需材料由项目经理部统一供应，进场材料必须检验品种、规格、数量、质量，并要求供应商提供相应的质量证明，现场材料应有明显标识。
材料在使用前必须进行相关原材料检测试验，并由监理组批复后方可使用。
（二）施工方案一、方案的选择按照设计要求，检查井尺寸为内径为3.7m的圆形井，壁厚为0.4m，井底标高为1#井-6m，2#井为-6.2m，原地面减载后平均标高为-1.5m，井深约4.5m，地下水位标高约-1.8m，由于地下水位较高，为确保施工安全，我部计划首先采用打水泥搅拌桩作为止水帷幕，其次进行钢板桩支护，待基坑支护完成后，再进行拉管施工，最后进行检查井施工。
二、施工方案1、水泥搅拌桩止水帷幕施工本工程水泥搅拌桩直径为0.6m，相互咬合尺寸为0.2m。
止水帷幕厚度为1m，深度约为9.5m（井底以下5m）。
（1）施工工艺原理水泥搅拌桩止水帷幕是以水泥作为固化剂，通过特制的深层搅拌机械，将固化剂与原有土强制搅拌，使土与水泥结合成具有整体性、水稳定性和一定强度桩体。
施工时桩与桩之间进行有效的咬合，利用水泥浆搅拌桩结构的致密性，达到止水帷幕的止水性能要求。
（2）工艺流程及操作方法水泥搅拌桩施工前先对原装土体进行减载，减载深度约2.5m，减载后土质均为粉质粘土。
1）具体工艺流程如下：桩定位放线→桩机就位→预搅下沉→喷浆搅拌提升→重复搅拌下沉→重复提升到桩顶→复搅→上提复喷→成桩。
电力管道施工安全技术交底模板
一、交底单位及时间交底单位：[施工单位名称]交底时间：[具体日期]二、施工项目及部位项目名称：[项目名称]施工部位：[具体施工部位]施工内容：[具体施工内容]三、安全注意事项1. 施工人员安全培训- 所有施工人员必须接受入场前的安全教育培训，并通过考试，合格者方可上岗。
- 施工人员必须熟悉并遵守国家相关法律法规、企业规章制度和劳动纪律。
2. 个人防护用品- 施工人员必须佩戴合格的安全帽，系好帽带，锁好扣带。
- 根据作业环境，正确佩戴防尘口罩、耳塞、护目镜等防护用品。
- 高空作业时，必须系好安全带，并确保安全带连接牢固。
3. 施工环境安全- 施工现场应保持整洁，不得堆放杂物，通道畅通无阻。
- 施工现场禁止吸烟、饮酒，禁止追逐打闹。
- 施工现场应设置明显的安全警示标志。
4. 电力安全- 施工前应详细检查施工现场的电力设施，确保安全可靠。
- 严禁非专业人员操作高压设备，操作人员必须持有相应的操作证。
- 在进行电力设备检修、试验时，必须切断电源，并挂上警示牌。
- 使用绝缘工具，防止触电事故发生。
5. 管道施工安全- 管道运输过程中，必须将管道捆绑牢固，防止掉落伤人。
- 露天沟槽内管道安装，必须检查沟槽深度、宽度是否符合技术要求，并按比例放坡。
- 管道焊接作业时，必须采取防火措施，清理周围易燃易爆物品。
- 焊工必须持有效证件上岗，正确使用劳动保护用品。
6. 起重作业安全- 起重作业前，必须检查起重设备、吊具及索具，确保安全可靠。
- 起重作业过程中，必须有专人指挥，确保操作安全。
- 起重作业区域应设置警戒线，禁止无关人员进入。
7. 应急处理- 施工现场应配备必要的应急救援设备，如急救箱、消防器材等。
- 施工人员应熟悉应急处理流程，发生事故时，立即采取相应措施，并及时上报。
四、施工技术要求1. 管道安装应按照设计图纸和施工规范进行，确保管道安装质量。
2. 管道焊接应采用合格的焊接材料，确保焊接质量。
3. 管道防腐处理应符合相关规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年12月16日施管表5
工程名称
连江县玉荷路东段（八一六至敖江路路）道路改造工程
分部工程
电气工程
分项工程名称
K0+276~K0+405电力管道拉管
（续上页）
交底内容：
1、采用精度为0.1%的导向雷达控制钻进标高，导向标高控制在管中心线位置。
2、钻杆轨迹的第一段是造斜线，控制钻杆的入射角度和钻头斜面的方向，缓慢给进而不旋转的钻头，就能使钻头按设计的造斜段钻进。钻头达到斜段完成处，接下来的是排水管流水管的钻进。旋转钻头，并提供给进力，钻头就能沿水平直线钻进。由于在钻头的位置安装了最先进的探测仪器，使钻进按照流水线标高路线进行。到达出口工作坑，完成钻孔工序。
5、温度适宜的加热板置于机架上闭合卡具，并设系统的压力。达到吸热时间后，迅速打开卡具，取下加热板，应避免与熔熔的端面发生碰撞。
6、迅速闭合卡具，并在规定时间内，均速的将压力调节到工作压力，同时按下冷却时间按钮，达到冷却时间后，再按一次冷却时间按钮，将压力降为零，打开卡具，取下焊好的管子。
施工技术交底记录
2015年12月16日施管表5
工程名称
连江县玉荷路东段（八一六至敖江路路）道路改造工程
分部工程
电气工程
分项工程名称
K0+276~K0+405电力管道拉管
交底内容：
本工程电力管道拉管起始里程为K0+276，终点为K0+405。沿道路两侧拉管敷设8根改性聚丙烯MPP套管（拉管）φ160壁厚8mm（302m）。埋深为1.517~1.570m。
16、按规范开动钻机，不允许马上用全负荷钻进，必须先进行试运转，确定
施工技术交底记录
2015年12月16日施管表5
工程名称
连江县玉荷路东段（八一六至敖江路路）道路改造工程
分部工程
电气工程
分项工程名称
K0+276~K0+405电力管道拉管
（续上页）
交底内容：
各部分运转正常后，方可进行开钻。
17、钻机随机配有一台手提式地表导航仪，用以确定钻头在地底的位置，监测钻头是否偏离设计轨迹，在造斜段，钻头每次钻进10cm，就测一次钻头的位置，在平铺每隔20cm,就测一次。如果发现偏离轨道，就通过调整钻头斜面的方向，进行纠偏。但纠偏不能太急，因为钻杆毕竟具有一定刚度。应该在几根钻杆内完成纠偏，不能在一根钻杆内完成纠偏，同时也要注意不要纠偏过度。
1、热熔连接前、后连接加热面上的无污物应用洁净棉布擦净。
2、热熔连接加热时间和加热温度应符合热熔连接工具生产厂和管材、管件生产厂的规定。
3、热熔连接保压冷却时间，不得移动连接件或连接件上不得施加任何外力。
4、热熔对接连接，两管段应各伸出卡具一定得自由长度，校对连接件，使其在同一条直线上，错边不少于230mm。
钻液的好与坏对于拉管施工的成败起到了及关键的作用，钻液具有冷却钻头、润滑钻具、更重要的是可以悬浮和携带钻屑，使混合的钻屑成为流动的泥浆顺利地排出孔外，即为回拉管线提供了足够的环形空间，又可减少回拉管线的重量和阻力。残留在孔中的泥浆可以起到护壁的作用。为改善泥浆的性能有时要加入适量的化学处理剂烧碱（或纯碱）可增粘、增静切力、调节PH值，投入烧碱量一般为膨胀土量的2%，泥浆配置采用：膨胀土：35%~45%、drigpae1%~2%、烧碱：0.5%~0.8%、水：65%~55%。
2、钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位置，水平钻入土中。在导向钻头安装发射器，通过地面接收器，测的钻头的深度，鸭板嘴的面向角，钻头顶角，钻头温度和电池状况等参数，将测的参数与钻孔轨迹进行对比，以便及时纠正。地面接收器具有显示与发射功能，将接收到的空底信息无限传送至钻机的接收器并显示，操作手根据信号反馈操纵钻间按正确的轨迹钻进。在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向位置与钻进路线图的偏差，随时调整。并把调整数值记录在(钻进位置)相应的表格中。
1.每段牵引段需要两个工作坑（1.4*2*1m），包括入口工作坑和下管坑，均采用机械开挖，根据需要采用钢板桩，支护钢板桩长为6m，密度为3根/m。
2．为了保证工作坑内的干燥和扩孔施工，在工作坑外侧设置泥浆沉淀池，并在池底设泥浆泵随时将多余的泥浆抽出坑外。
1.钻机运到现场必须先锚固稳定，钻机如果锚固不稳，将会发生功率损失或者功率作用在机器身上，造成机器和人的伤害。钻机依靠地锚座和后支撑与地基固定的，安放钻机前应先平整场地，根据预先设计的钻机倾斜角度进行调整，依靠钻机动力将锚杆打入土中，使后支撑和前底座锚与地层固结稳定。
3、检查钻机的测量仪器的电源是否充足，不足的应更换电池。
按照使用规范操纵仪器。
4、探头装进探头盒内，打开接收机合同步显示器，转动探头盒检查仪器是否正常。
5、探头盒与钻头接好并连接在钻杆上，开机输送钻进液，检查钻头喷嘴是否畅通。
6、启动机器进行造斜和水平导向钻进。
7、钻杆的上、下接头对正，边缓慢给进动力边慢转上扣，不得拎的过紧。
10、造斜顶进时，每次顶进进寸控制在0.5m左右为好，曲线要缓。
11、钻杆内不得进脏物，以免堵塞钻头喷嘴。
12、当机油压力报警指示灯亮时，说明油压不正常，要进行检查。
13、当机油堵塞报警指示灯亮时要跟换机油滤芯。
14、改变水泵排量时，先摘开离合器，不得怠速换挡。
15、当水泵较长时间不工作的情况下，应将其变速箱挂空挡，后合上离合器，以保持离合器操纵系统中的分离轴承。
8、钻机就位要严格对中，保证钻机平稳，水平钻进，开钻前要认真检查钻杆，发现弯曲要及时调整或更换。
9、钻进速度不宜过快，应根据地层条件合理调定给进力。根据土层类别来确定钻进速度，在砂层不宜超过3m/min,在硬土层中，钻进数度ቤተ መጻሕፍቲ ባይዱ钻机不发生跳动为宜。并经常检查钻头磨损程度，发现磨损严重，及时进行补焊修复。
1、回拉扩孔牵引时，泥浆作用特别重要，孔中缺少泥浆会造成塌孔等意外事故，是导向钻进失去作用并在次钻进埋下的隐患。考虑到地层泥浆较易漏失，泥浆漏失后，孔中缺少泥浆，钻杆及管线与孔壁间的摩擦力增大，导致拉力增大。因此要保持在整个钻进过程中有返浆，并根据地质情况的变化及时调整钻液的配比以产生的不同泥浆。
2、钻头到达出口工作坑，钻进任务完成，但是孔径没有达到铺设要求。本工程拟多次扩径，最终扩孔孔径为900mm。
