各种塔吊规格型号

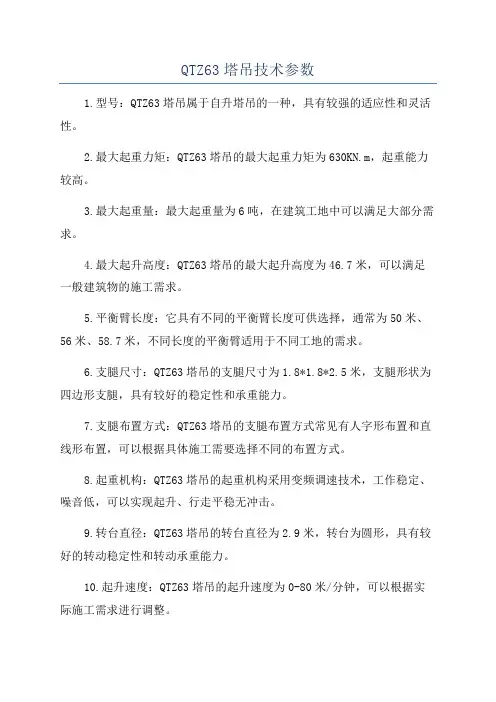

QTZ63塔吊技术参数
QTZ63塔吊技术参数1.型号：QTZ63塔吊属于自升塔吊的一种，具有较强的适应性和灵活性。
2.最大起重力矩：QTZ63塔吊的最大起重力矩为630KN.m，起重能力较高。
3.最大起重量：最大起重量为6吨，在建筑工地中可以满足大部分需求。
4.最大起升高度：QTZ63塔吊的最大起升高度为46.7米，可以满足一般建筑物的施工需求。
5.平衡臂长度：它具有不同的平衡臂长度可供选择，通常为50米、56米、58.7米，不同长度的平衡臂适用于不同工地的需求。
6.支腿尺寸：QTZ63塔吊的支腿尺寸为1.8*1.8*2.5米，支腿形状为四边形支腿，具有较好的稳定性和承重能力。
7.支腿布置方式：QTZ63塔吊的支腿布置方式常见有人字形布置和直线形布置，可以根据具体施工需要选择不同的布置方式。
8.起重机构：QTZ63塔吊的起重机构采用变频调速技术，工作稳定、噪音低，可以实现起升、行走平稳无冲击。
9.转台直径：QTZ63塔吊的转台直径为2.9米，转台为圆形，具有较好的转动稳定性和转动承重能力。
10.起升速度：QTZ63塔吊的起升速度为0-80米/分钟，可以根据实际施工需求进行调整。
11.旋转速度：QTZ63塔吊的旋转速度为0-0.63转/分钟，旋转灵活、稳定。
12.行走速度：QTZ63塔吊的行走速度为0-10米/分钟，可以根据具体情况进行调整。
总结：QTZ63塔吊是一种起重力矩较大、起重能力较高的建筑设备，具有较高的起升高度和灵活性。
它可以根据不同的工地需求选择不同的平衡臂长度和支腿布置方式，适用于各类建筑物的施工。
同时，QTZ63塔吊的起升、旋转、行走速度可进行调整，以满足具体施工需要。
以上是QTZ63塔吊的一些技术参数，希望可以对您有所帮助。
QTZ塔吊技术参数
QTZ塔吊技术参数型号：QTZ125额定起重力矩：1250kN·m最大起重力矩：1250kN·m最大起重量：10t标准臂长：60m最大臂长：60m最小臂长：3m最大工作半径：60m最大爬升高度：51.0m最大爬升角度：无限制回转半径：4.5m爬升速度：0.6m/min回转速度：0.6r/min大臂起升速度：58/29m/min小臂起升速度：29/14.5m/min起升速度：75/37.5m/min水平运行速度：0~58m/min机室跟踪速度：0.6r/min电源：380V/50Hz主电机功率：55kW副变频器功率：37kW总功率：92kW整机质量：62t以上是QTZ125塔吊的技术参数，该型号塔吊具有较高的起重力矩和起重量，适用于较大的建筑工程。
塔吊的标准臂长为60m，最大臂长也为60m，工作半径范围为0m到60m。
爬升高度可达51.0m，爬升角度没有限制。
塔吊的回转半径为4.5m，回转速度为0.6r/min。
塔吊的爬升速度为0.6m/min，回转速度为0.6r/min，不仅可以保证高效的工作速度，还能提高施工的安全性。
大臂和小臂的起升速度分别为58/29m/min和29/14.5m/min，起升速度为75/37.5m/min，确保了起重工作的高效率。
塔吊的水平运行速度为0~58m/min，机室跟踪速度为0.6r/min，机室可以随着塔吊的回转实现全方位的观察和操作。
该塔吊的电源为380V/50Hz，主电机功率为55kW，副变频器功率为37kW，总功率为92kW。
QTZ125塔吊的整机质量为62t，这个数据是塔吊在不同臂长下的工作负荷的组合，通常用于计算平衡重和解决极限长度步骤。
总结起来，QTZ125塔吊是一种拥有较大起重力矩和起重量的塔吊，具有较高的工作效率和安全性。
它适用于各类建筑工程，为施工提供了可靠的起重和运输设备。
常用型号塔吊数据
塔吊常用技术资料TC50232、50大臂重心18米，总成7.5吨重44大臂重心16.2米，总成7.1吨重38大臂重心15米，总成6.7吨重3、平横臂总成6.5吨，回转总成4.2吨，套架3.2吨，标准节0.94吨，固定基节1.185吨4、留一块2.4吨重配重块57、塔吊附墙1塔身节2、60大臂重心23.07米，总成8.5吨重54大臂重心21.14米，总成7.876吨重48大臂重心19.29米，总成7.438吨重3、平横臂总成6.9吨，回转总成4.8吨，套架3.9吨，标准节1.266吨4、拆装起重臂前必须在平衡臂尾部安装一块1.05和一块2.4吨平衡重；5塔吊超过自由高度必须附墙，附着设计规定如下表：（1）第一、二道附墙以上的塔身节数最多为13节，以后附墙以上塔吊节最多为12节；（2）两道附着框之间的标准节数H1=H2=10节,H3=H4=H5=9节；TC6013-61标准节2、60大臂重心23.1米，总成8.5吨重54大臂重心21.1米，总成7.876吨重48大臂重心19.3米，总成7.438吨重3、平横臂总成6.5吨，回转总成4.8吨，套架4吨4、60米拆装起重臂前必须在平衡臂尾部安装一块1.05和一块2.65吨平衡重；54、48米臂时，留一块2.65吨配重57、塔吊附墙TC5613A1标准节2、56大臂重心19.8米，总成8.1吨重50大臂重心18米，总成7.7吨重44大臂重心16.2米，总成7.3吨重3、平横臂总成6.5吨，回转总成4.2吨，套架4吨，标准节0.94吨4、仅留一块2.40t的配重块57、塔吊附墙TC6517B 1塔节1310KG/节a:重物中心至塔身中心距离2、65大臂重心25.2米，总成8.957吨重60大臂重心23.4米，总成8.55吨重55大臂重心22.1米，总成8.288吨重50大臂重心20.4米，总成7.879吨重45大臂重心18.3米，总成7.392吨重40大臂重心16.8米，总成6.983吨重35大臂重心14.6米，总成6.290吨重30大臂重心13.3米，总成5.881吨重3、平横臂总成8.4吨，回转总成5.643吨，套架4吨4、拆装起重臂前必须在平衡臂尾部保留一块3吨平衡重56、起重性能65米60米55米50米45米40米35米30米7、塔吊附墙MC300 K121、塔机的配平（F型3.1吨、E型1.8吨、S9型4.15吨）2、60大臂重心24.2米，总成14.694吨重55大臂重心23.2米，总成14.219吨重50大臂重心21.80米，总成13.726吨重45大臂重心19.70米，总成12.504吨重40大臂重心17.70米，总成11.300吨重3、部件重量明细表5、起重性能7、塔吊附墙F0/23B（塔节2米）1、大臂理论平衡位置塔机的配平配重1000Kg a:重物中心至塔身中心距离2、50大臂重心18.7米，总成7.3吨重45大臂重心17.2米，总成6.935吨重40大臂重心16.2米，总成6.560吨重35大臂重心13.1米，总成6.825吨重30大臂重心11.9米，总成6.45吨重3、部件重量明细表4、不用留配重块567、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数15节（2）两道附着框之间的标准节数12节；H3/36B1配重2500Kg a:重物中心至塔身中心距离2、60大臂重心24.2米，总成14.694吨重55大臂重心23.2米，总成14.219吨重50大臂重心21.9米，总成13.726吨重45大臂重心19.7米，总成12.504吨重40大臂重心17.7米，总成11.3吨重3、部件重量明细表4、安拆时不用留配重块56、塔吊起重性能表塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数12节（2）两道附着框之间的标准节数9节；C6018（2米）1、起重臂配平平衡位置35米SM配重1000Kg，配平位置为32.45mDM配重1000Kg，配平位置为23.78m 30米SM配重2500Kg，配平位置为23.56m DM配重2500Kg，配平位置为19.81m2、60大臂重心21.91米，总成10.788吨重55大臂重心20.65米，总成10.436吨重50大臂重心18.62米，总成9.774吨重45大臂重心17.44米，总成9.408吨重40大臂重心15.48米，总成8.746吨重35大臂重心13.45米，总成8.009吨重30大臂重心11.41米，总成7.233吨重3、部件重量明细表4、留一块5.2吨重C型配重块56、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数14节（2）两道附着框之间的标准节数12节；7、塔吊起重性能表MC3201、起重臂配平平衡位置2、70大臂重心25.21米，总成17.036吨重65大臂重心24.65米，总成16.627吨重60大臂重心23.81米，总成16.124吨重55大臂重心22.04米，总成15.567吨重50大臂重心20.51米，总成14.848吨重45大臂重心19.05米，总成13.799吨重40大臂重心15.59米，总成11.946吨重35大臂重心13.77米，总成10.942吨重30大臂重心12.18米，总成8.416吨重3、12m平横臂总成7.245吨，18m平横臂总成9.240吨，20.5m平横臂总成10.530吨，回转总成5.32吨，套架6.4吨，标准节1.565吨，基础节4.12吨部件重量明细表4、大臂50-70米留一块4.6吨重CU型配重块，30-45不用留5、配重组合6、塔吊起重性能表7、塔吊附墙MCR225A1、塔机的配平2、55大臂重心26.71米，总成6.18吨重50大臂重心25.67米，总成6.02吨重45大臂重心23.6米，总成5.620吨重40大臂重心21.20米，总成5.05吨重35大臂重心19.33米，总成4.365吨重30大臂重心17.02米，总成3.86吨重34、留一块4.6吨重CU型配重块5、不管大臂多长，配重块都是4*4.19t6、大臂起重性能表7、塔吊附墙由于不同大臂的附墙不一样，具体参见说明书MC230A1、塔机配平2、65大臂重心22.594米，总成11.348吨重60大臂重心21.485米，总成11.051吨重55大臂重心20.351米，总成10.725吨重50大臂重心18.291米，总成10.028吨重45大臂重心16.291米，总成9.344吨重40大臂重心15.187米，总成8.985吨重35大臂重心13.470米，总成8.373吨重30大臂重心11.561米，总成7.637吨重3、部件重量明细表4、留一块4.2吨重CA型配重块567、塔吊附墙。
塔吊型号性能参数表
塔吊型号性能参数表 Prepared on 24 November 2020塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。
塔吊型号性能参数表40塔吊型号性能参数表QTZ50塔吊型号性能参数表63塔吊型号性能参数表63塔共四个型号除上述两种外，还有5510、5511 QTZ80塔吊型号性能参数表还有5512QTZ125塔吊型号性能参数表塔吊的型号和规格即参数D1100型最大起重量：63T;最大臂长/最大起重量:80M/; 起升高度：220M。
M600D型最大起重量：32T/;最大臂长/最大起重量: ; 起升高度：;内爬250/500M。
M125/75型最大起重量：50T;最大臂长/最大起重量:70M/ ; 起升高度:90M。
K80/115型最大起重量：32T;最大臂长/最大起重量:70M/ ; 起升高度：。
MC480M25型最大起重量：25T;最大臂长/最大起重量:3T ; 起升高度：80M。
K50/50型、C7050型、C7050B型最大起重量:20T；起升高度（固定/行走）:；最大臂长/最大起重量:70M/5T。
STT293型最大起重量：18T;最大臂长/最大起重量:74M/ 。
QTZ7520型最大起重量：16T;最大臂长/最大起重量:75M/2T 。
ST7022型、ST7027型、HK40/27型、ST7030型、MC30012型最大起重量：12-16T；最大臂长/最大起重量70M/、、。

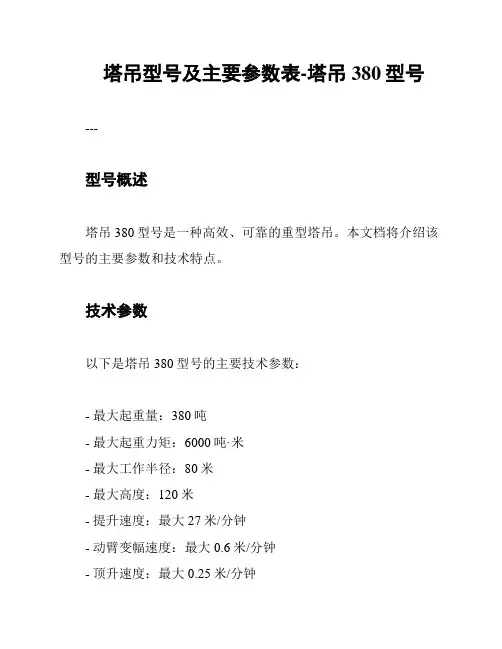

塔吊型号及主要参数表-塔吊380型号
塔吊型号及主要参数表-塔吊380型号---型号概述塔吊380型号是一种高效、可靠的重型塔吊。
本文档将介绍该型号的主要参数和技术特点。
技术参数以下是塔吊380型号的主要技术参数：- 最大起重量：380吨- 最大起重力矩：6000吨·米- 最大工作半径：80米- 最大高度：120米- 提升速度：最大27米/分钟- 动臂变幅速度：最大0.6米/分钟- 顶升速度：最大0.25米/分钟- 回转速度：最大0.6转/分钟- 工作温度：-20°C至+45°C- 电源供应：380V/50Hz技术特点塔吊380型号具有以下主要技术特点：1. 高承载能力：最大起重量达到了380吨，能够满足大型工程的需求。
2. 安全可靠：采用先进的智能控制系统，具备多重安全保护功能，确保施工过程的安全。
3. 灵活性强：具备较大的工作半径和高度，可以适应不同工程环境和需求。
4. 高效节能：各项工作参数经过优化，提升速度和变幅速度快，能够提高施工效率。
5. 易于维护：采用模块化设计，方便维修和更换关键部件。
应用领域塔吊380型号广泛应用于以下领域：1. 建筑工地：适用于高层建筑、桥梁、堆场等工程。
2. 港口码头：用于货物装卸、船舶维修等操作。
3. 风电场：用于设备的安装、维护和拆卸。
4. 矿山开采：适用于大型矿山的设备运输和安装。
总结塔吊380型号是一种功能强大、高效可靠的重型塔吊。
其出色的技术参数和特点使其在多个领域得到广泛应用。
它的出色性能和安全可靠性将为各种工程提供有力支持。
塔吊型号及参数2
塔吊型号及参数收集QTZ40额定起重力矩400KN.m最大起重量4t最大工作幅度42/46.8/50m独立式高度29m附着式高度120m起升速度7/40/60m/min回转速度0.37/0.73r/min变幅速度22/33m/min顶升速度0.6m/min平衡重5 6.5t塔机自重23.526.16t电源380V,50Hz工作温度-20～+40℃QTZ63额定起重力矩630KN.m最大起重量6t最大工作幅度50｜45m独立式高度40m附着式高度140m起升速度7/32/64m/min回转速度0.4/0.6r/min变幅速度20/40m/min顶升速度0.4m/min平衡重12｜11t塔机自重42.3t电源380V,50Hz工作温度-12～+40℃QTZ80公称起重力矩800KN.m公称起重力矩800KN.m最大起重量6t8t工作幅度56m独立式高度45m附着式高度180m起升速度7/32/640～40/80m/min回转速度0～0.6r/min变幅速度8/27/540～42(8/27/54)m/min塔机自重（独立式）61.95t平衡重15.55t工作环境温度 -20～+40℃QTZ125公称起重力矩1250KN.m最大起重量8t最大幅度处额定起重量1.5t工作幅度60m独立式高度50m附着式高度163m起升速度2倍率1002t m/min4倍率504t m/min 回转速度0～0.6r/min变幅速度8.8/29.3/68.6m/min最大回转半径62m尾部回转半径17m结构自重（独立式）48.8t平衡重14.5t整机重（独立式）63.3t最大工作风速20m/s顶升操作风速（不大于）13m/s工作环境温度 -20～+40℃QTZ160公称起重力矩1600KN.m最大起重量10t最大幅度处额定起重量2.1t工作幅度60m独立式高度59.5m附着式高度201m起升速度2倍率0～100m/min4倍率0～50m/min回转速度0～0.6r/min变幅速度0～60m/min最大回转半径65m尾部回转半径17m结构自重（独立式）75t平衡重22t整机重（独立式）97t最大工作风速20m/s顶升操作风速（不大于）13m/s工作环境温度 -20～+40℃SC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
50塔吊臂长及规格参数
50塔吊臂长及规格参数摘要：1.50 塔吊概述2.50 塔吊臂长3.50 塔吊规格参数4.50 塔吊性能特点5.安全使用50 塔吊的建议正文：50 塔吊概述50 塔吊是一种广泛应用于建筑工地、港口、仓库等领域的起重设备，以起重力矩500kN·m、额定起重量55t、最大工作幅度2.55m 等参数为特点。
50 塔吊具有结构紧凑、操作简便、维修保养方便等优点，是工程建设中不可或缺的重要设备。
50 塔吊臂长50 塔吊臂长一般为2.55m，这个参数决定了塔吊在进行起重作业时可以覆盖的范围。
根据实际工程需要，还可以选择不同长度的起重臂，以满足不同作业环境的需求。
50 塔吊规格参数50 塔吊的主要规格参数如下：- 型号：QTZ50(4810) 或QTZ50(5010)- 额定起重力矩：500kN·m- 最大起重量：55t- 最大工作幅度：2.55m- 最大幅度额定起重量：11t- 独立式起升高度：30m- 附着式起升高度：120m- 起升速度：32.61m/min（最小幅度）至137.03m/min（最大幅度）- 变幅速度：33.5m/min- 回转速度：0.6r/min（无顶升）或0.7r/min（有顶升）- 顶升速度：0.4m/min（无顶升）或0.66m/min（有顶升）- 结构自重：22.5t（无顶升）或23.5t（有顶升）- 装机总容量：25.72kW（无顶升）或26.7kW（有顶升）- 平衡重：8t 或10t- 标准节尺寸：1.5m（无顶升）或1.6m（有顶升）- 塔身主肢材料：160mm×12mm（无顶升）或14mm（有顶升）50 塔吊性能特点50 塔吊具有以下性能特点：1.起重能力较强，能满足大部分建筑工程的起重需求。
2.工作幅度大，可以覆盖较大的作业范围。
3.起升速度较快，提高了工作效率。
4.结构紧凑，占地面积小，便于运输和安装。
5.操作简便，维修保养方便，降低了使用成本。
塔吊型号全解
塔吊编号1、标准规定编号方式按ZBJO4008执行，我国塔机型号组成为：类组代号+形式+特性代号+主参数代号。
类：Q——（起），组：T——（塔），型：上回转自升式Z——（自）固定式G——（固），内爬式P——（爬），下回转自升式S（升）主参数为公称起重力矩。
标记示例如下：公称起重力矩600kNm固定式塔机：QTG600公称起重力矩1000kNm自升式塔机：QTZ1000有些塔机仍以tm为起重机力矩计量单位，则三种塔机型号分别为QTG60，QTZ100。
2、企业特征编号方式（TowerCrane）TC代替类组代号，省略形式特性代号，以最大幅度（m）和最大幅度起重量（kN）两个基本参数代号代替主参数代号。
标记示例如下:四川建机：C7050，表示塔机最大臂长为70m，此时起重量50kN。
中联重科：TC5613（QTZ80H），表示塔机最大臂长为56m，此时起重量13kN。
抚顺永茂建筑机械有限公司：ST70/30，表示塔机最大臂长为70m，此时起重量30kN。
STT293、STT553（此系列编号比较特殊），分别表示塔机最大工作幅度为74m、80m，端部吊重2.5t、3.55t。
3、波坦技术编号方式我国四川建机和沈阳建机引进法国POTAN技术生产的塔机沿用POTAN编号方法，其型号代表的技术特性如下。
a.塔机型号编号第一个字母最大臂长代号，代号含义为：F——50m，H——60m，K——70m，M——80mb．塔机型号编号第二个字符为单绳最大吊重代号，代号含义为：0——2t，3——3tc．塔机型号编号第三个字符为最大幅度时双绳最大吊重数值，单位为kN。
d．塔机型号编号第四个字符为设计改进型代号。
H3/36B，F0/23B均是我国引进POTAN技术的典型产品，其型号示例如下：H3/36B：H——最大幅度60m，，3——单绳最大吊载量3t，36——最大幅度时最大起重量（kN），B——设计改进型代号F0/23B：F——最大幅度50m，0——单绳最大吊载量2t，23——最大幅度时最大起重量（kN）B——设计改进型代号K50/50表示塔机最大臂长为70m，此时起重量50kN，单绳最大吊重50kN；M125/75表示塔机最大臂长为80m，此时起重量75kN，单绳最大吊重125kN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种塔吊规格型號
一、TC6024塔式起重机
起重特性表
起重量（Kg）4384 4248 4118 3994 3877 3764 3657 3555 3457 3363 幅度（m）48 49 50 51 52 53 54 55 56 57
起重量（Kg）3274 3188 3105 3025 2949 2875 2805 2736 2671 2607 幅度m 58 59 60 - - - - - - -
起重量（Kg）2546 2487 2429 - - - - - - -
二、TC7030塔式起重机
技术性能表
二倍率2
幅度m 3.2-31 32 33 34 35 36 37 38 39 40 起重量Kg 8000 7726 7463 7216 6983 6763 6555 6358 6170 5993 幅度m 41 42 43 44 45 46 47 48 49 50 起重量Kg 5824 5662 5509 5362 5222 5088 4960 4837 4719 4606 幅度m 51 52 53 54 55 56 57 58 59 60 起重量Kg 4497 4393 4292 4195 4102 4012 3925 3841 3760 3681 幅度m 61 62 63 64 65 66 67 68 69 70 起重量Kg 3606 3532 3461 3393 3326 3261 3198 3138 3078 3021 四倍率4
幅度m 3.2-16 17 18 19 20 21 22 23 24 25 起重量Kg 16000 15006 14083 13257 12514 11841 11230 10671 10160 9689 幅度m 26 27 28 29 30 31 32 33 34 35 起重量Kg 9254 8852 8478 8130 7806 7502 7217 6949 6698 6460
起重量Kg 4530 4400 4274 4154 4039 3928 3822 3719 3620 3525 幅度m 56 57 58 59 60 61 62 63 64 65 起重量Kg 3434 3345 3260 3177 3097 3020 2945 2873 2803 2735 幅度m 66 67 68 69 70
起重量Kg 2669 2605 2543 2483 2425
三、TC5516塔式起重机
技术性能表
起升速度二倍(变频调速)2
m/min
101.5/49.11（0～101.5）四倍(变频调速)4 51.83/25.08（0～51.83）
最大额定起重量t 8
最大工作幅度处额定起重
量
t 1.586
回转速度(变频调速) r/min 0.63（0～0.63）
变幅速度
m/min 58.6/29.3/8.79
顶升速度0.4
最低稳定下降速度不大于5 底架m 8X8
整机自重钢结构重
独立式
t
58.508
附着式113.628 平衡重最大工作幅度60米18.01
起重特性表
四、TC5513塔式起重机技术性能表
起升速度二倍(变频调速)2
m/min
84/44（0～86）四倍(变频调速)4 43/22（0～43）
最大额定起重量t 8
最大工作幅度处额定起重量t 1.334
回转速度(变频调速) r/min 0.62（0～0.62）
变幅速度
m/min 43.3/21.9
顶升速度0.4
最低稳定下降速度不大于7 底架m 8X8
整机自重钢结构重
独立式
t
43.57
附着式83.55 平衡重
最大工作幅度60米16.32
最大工作幅度56米14.11
电机总容量kW 60.85
工作温度℃-20～+40
供电参数V ～380V±10%/50Hz
起重特性表
二倍率2
幅度m 3-24 29 31 32 33 34 35 36 37 38 起重量Kg 4000 3185 2933 2818 2710 2609 2514 2424 2338 2258 幅度m 39 40 41 42 43 44 45 46 47 48 起重量Kg 2181 2108 2039 1973 1910 1850 1793 1738 1685 1635 幅度m 49 50 51 52 53 54 55 - - -
起重量Kg 1587 1540 1496 1453 1412 1372 1334 - - -
四倍率4
幅度m 3-13.221 14 16 18 20 22 24 26 28 29 起重量Kg 8000 7509 6469 5659 5012 4482 4040 3667 3346 3203 幅度m 30 31 32 33 34 35 36 37 38 39 起重量Kg 3069 2944 2826 2716 2612 2514 2421 2334 2251 2172 幅度m 40 41 42 43 44 45 46 47 48 49 起重量Kg 2098 2026 1959 1894 1833 1774 1717 1664 1612 1562 幅度m 50 51 52 53 54 55 - - - -
起重量Kg 1515 1469 1425 1383 1342 1303 - - - -
五、TC5013B塔式起重机
技术性能表
起重特性表
六、TC5013A塔式起重机
技术性能表
起升高度独立式m 41.2
附着式151.2
起升速度二倍率2 m/min 80.36/39.37 四倍率4 41.05/20.1 回转速度r/min 0.637
变幅速度m/min 44/22
顶升速度0.4
最低稳定下降速度≤7
底架m 6.56×6.56
整机自重钢结构重
独立式
t
33.62
附着式77.39 平衡重
最大工作幅度50米12.2
最大工作幅度44米10.35
电机总容量kW 34.6
工作温度℃-20～+40
供电参数V ～380V±10%/50Hz
起重特性表
二倍率2 fall
起重量Kg 2067 1995 1927 1927 1802 1744 1688 1636 1585 1537 幅度m 46 47 48 49 50 - - - - -
起重量Kg 1491 1447 1405 1364 1325 - - - - -
四倍率4 fall
幅度m 3-14.661 15 16 17 18 19 20 21 22 23 起重量Kg 6000 5850 5444 5086 4768 4228 3996 3785 3590 3417 幅度m 25 26 27 28 29 30 31 32 33 34 起重量Kg 3255 3105 2966 2837 2718 2606 2501 2403 2311 2224 幅度m 35 36 37 38 39 40 41 42 43 44 起重量Kg 2142 2065 1992 1923 1857 1795 1735 1679 1625 1574 幅度m 45 46 47 48 49 50 - - - -
起重量Kg 1525 1477 1432 1389 1348 1308 - - - -
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
