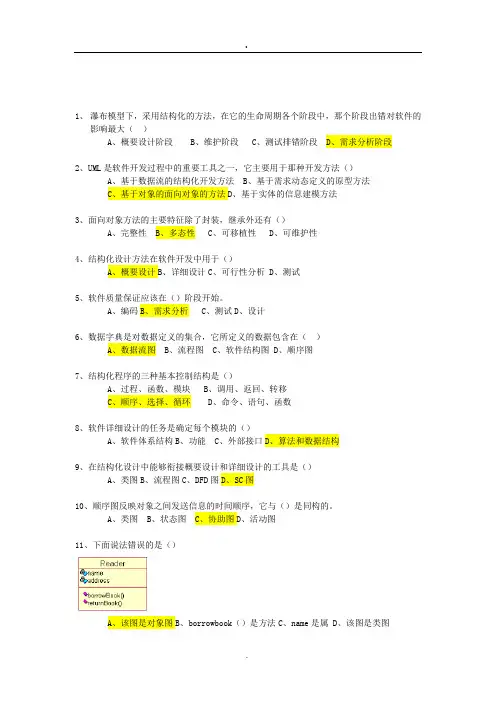

软件工程期中考试以及答案
最新软件工程期中考试以及答案
1、瀑布模型下，采用结构化的方法，在它的生命周期各个阶段中，那个阶段出错对软件的影响最大（）A、概要设计阶段B、维护阶段C、测试排错阶段D、需求分析阶段2、UML是软件开发过程中的重要工具之一，它主要用于那种开发方法（）A、基于数据流的结构化开发方法B、基于需求动态定义的原型方法C、基于对象的面向对象的方法D、基于实体的信息建模方法3、面向对象方法的主要特征除了封装，继承外还有（）A、完整性B、多态性C、可移植性D、可维护性4、结构化设计方法在软件开发中用于（）A、概要设计B、详细设计C、可行性分析D、测试5、软件质量保证应该在（）阶段开始。
A、编码B、需求分析C、测试D、设计6、数据字典是对数据定义的集合，它所定义的数据包含在（）A、数据流图B、流程图C、软件结构图D、顺序图7、结构化程序的三种基本控制结构是（）A、过程、函数、模块B、调用、返回、转移C、顺序、选择、循环D、命令、语句、函数8、软件详细设计的任务是确定每个模块的（）A、软件体系结构B、功能C、外部接口D、算法和数据结构9、在结构化设计中能够衔接概要设计和详细设计的工具是（）A、类图B、流程图C、DFD图D、SC图10、顺序图反映对象之间发送信息的时间顺序，它与（）是同构的。
A、类图B、状态图C、协助图D、活动图11、下面说法错误的是（）A、该图是对象图B、borrowbook（）是方法C、name是属D、该图是类图12、下图中描述“聚合关系”的是（） A 、 B 、 C 、 D 、 13、下面的顺序图问号所代表的是（） 级专业:题 )……封………………………………………线……………………………………A、激活区B、角色C、消息D、生命线14、（）可对需求进行建模A、SC图B、用例图C、活动图D、部署图15、需求分析的任务不包括（）A、系统设计B、问题分析C、需求描述D、需求评审16、当模块中包含复杂的条件组合时，应采用（）来描述A、SC图B、判断表C、流程图D、E-R图17、软件可行性分析研究不包括（）A、法律可行性B、技术可行性C、政治可行性D、技术可行性18、下面最松散的耦合是（）A、非直接耦合B、功能耦合C、数据耦合D、控制耦合19、静态数据结构的概念模式是（）A、E-R图B、DFD图C、判断树D、SC图20、结构化程序设计理论认为，实现良好的程序结构应采用的分析方法（）A、基于组件B、面向对象C、自顶向下D、基于服务21、DFD图中每个加工最少包括（）A、一个输入流B、一个输出流C、一个输入流或者一个输出流D、一个输入流和一个输出流22、（）技术是将一个活动图中的活动状态进行分组，每组表示特定的类负责相应的活动。
《软件工程》期中试题解答
《软件⼯程》期中试题解答《软件⼯程》期中试题（2002计科⼀、⼆、三班）班级__________________ 姓名__________________ 学号____________________⼀、选择题1、下述表现那些是软件危机的主要表现？（D）Ⅰ、软件的可维护性差Ⅱ、软件开发的成本和进度不能准确估计Ⅲ、开发过程缺乏完整的⽂档资料Ⅳ、软件需求增长难以满⾜A、ⅡⅢⅣB、Ⅱ和ⅣC、ⅠⅡⅢD、全部2、下图所⽰的软件过程模型是（A）。
A、瀑布模型B、原型模型C、螺旋模型D、喷泉模型3、数据字典⼀般由下列（D）元素的定义组成。
Ⅰ、数据的源点和终点Ⅱ、数据流Ⅲ、数据项Ⅳ、数据存储Ⅴ处理A、全部B、ⅠⅡⅣⅤC、ⅠⅢⅣⅤD、ⅡⅢⅣⅤE、ⅢⅣⅤ4、优化软件设计，要求建⽴（C）的模块集合，以提⾼模块的独⽴性。
A、低内聚、低耦合B、低内聚、⾼耦合C、⾼内聚、低耦合D、⾼内聚、⾼耦合5、下图所⽰的软件模块结构图，该软件的宽度为（F），模块A的扇出数为（C）。
A、1B、2C、3D、4E、5F、66、对软件进⾏适当的修改，使运⾏的软件能与处理环境或数据环境的变化相符合的维护活动是（B）。
A、改正性维护B、适应性维护C、完善性维护D、预防性维护7、测试的⽤例由（B）组成。
A、合理的输⼊数据B、测试输⼊数据和预期输出结果C、测试输⼊数据和实际输出结果D、合理的输⼊数据和不合理的输⼊数据8、考察模块间的接⼝和各模块之间的联系的测试是（B）。
A、单元测试B、组装测试C、确认测试D、系统测试9、不属于⿊盒测试的测试⽤例设计的⽅法是（D）。
A、等价分类法B、边界值分析法C、错误猜测法D、逻辑覆盖法10、软件系统模块结构如图所⽰，下述说法中（C）属于深度优先的测试⽅法。
A、M1-M2-M3-M4-M5-M7-M6-M8B、M1-M2-M4-M8-M3-M5-M6-M7C、M1-M4-M5-M7-M6-M2-M3-M8D、M7-M5-M4-M1-M6-M3-M2-M8M1-M4-M5-M7为主控路径11、软件⼯程的⽬标是（C）。

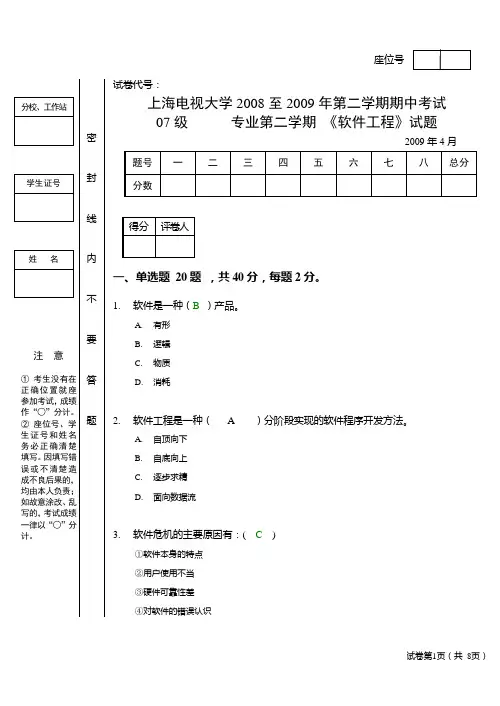

软件工程期中考试答案
试卷代号：上海电视大学2008至2009年第二学期期中考试 07级 专业第二学期 《软件工程》试题2009年4月一、单选题 20题 ，共40分，每题2分。
1. 软件是一种（B ）产品。
A. 有形B. 逻辑C. 物质D. 消耗2. 软件工程是一种（ A ）分阶段实现的软件程序开发方法。
A. 自顶向下B. 自底向上C. 逐步求精D. 面向数据流3. 软件危机的主要原因有：( C )①软件本身的特点 ②用户使用不当 ③硬件可靠性差 ④对软件的错误认识⑤缺乏好的开发方法和手段A. ③④B. ①②④C. ①⑤D. ①③4.软件生存周期模型有多种，下列选项中，（C）不是软件生存周期模型。
A.螺旋模型B.增量模型C.功能模型D.瀑布模型5.（ B ）阶段的工作是对用户的要求进行分析和综合，确定软件的基本目标和逻辑功能要求，解决系统“做什么”的问题，并写出相应的文档资料。
A.软件计划B.软件需求分析C.软件总体设计D.软件详细设计6.（ C ）阶段的工作主要任务是解决系统“怎么做”的问题，决定软件系统的模块结构，并给出模块的相互调用关系、模块间的传递的数据及每个模块的功能说明。
并写出相应的文档资料。
A.软件计划B.软件需求分析C.软件总体设计D.软件详细设计7.（ D ）阶段是给出每一个模块内部过程的描述，并写出相关的文档资料。
A.软件计划B.软件需求分析C.软件总体设计D.软件详细设计8.在软件的生存周期中（D）的周期最长。
ArrayA.软件需求分析B.软件设计C.编码D.软件维护9.研究软硬件资源的有效性是进行（A ）研究的一方面。
A.技术可行性B.经济可行性C.社会可行性D.操作可行性10.数据流图是常用的进行软件需求分析的图形工具，其基本符号是（ C ）。
A.输入、输出、外部实体和加工B.变换、加工、数据流和存储C.加工、数据流、数据存储和外部实体D.变换、数据存储、加工和数据流11.系统流程图是描述（D）的工具A.逻辑系统B.程序系统C.体系结构D.物理系统12.数据流图是用于表示软件模型的一种图示方法，在下列可采用的绘图方法中，（B）是常采用的。

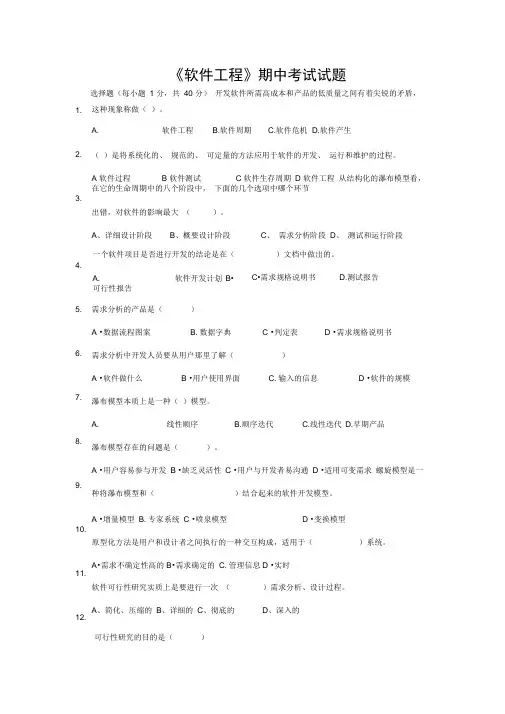

《软件工程》期中考试试题
可行性研究的目的是（）《软件工程》期中考试试题选择题（每小题 1 分，共 40 分） 开发软件所需高成本和产品的低质量之间有着尖锐的矛盾，这种现象称做（ ）。
A.软件工程B.软件周期C.软件危机D.软件产生（ ）是将系统化的、 规范的、 可定量的方法应用于软件的开发、 运行和维护的过程。
A 软件过程B 软件测试C 软件生存周期D 软件工程 从结构化的瀑布模型看， 在它的生命周期中的八个阶段中， 下面的几个选项中哪个环节 出错，对软件的影响最大 （ ）。
A 、详细设计阶段B 、概要设计阶段一个软件项目是否进行开发的结论是在（ A.软件开发计划 B •可行性报告 ）文档中做出的。
C •需求规格说明书D.测试报告需求分析的产品是（）A •数据流程图案B .数据字典C •判定表D •需求规格说明书需求分析中开发人员要从用户那里了解（） A •软件做什么 B •用户使用界面C .输入的信息D •软件的规模瀑布模型本质上是一种（ ）模型。
A.线性顺序B.顺序迭代C.线性迭代D.早期产品瀑布模型存在的问题是（）。
A •用户容易参与开发B •缺乏灵活性C •用户与开发者易沟通D •适用可变需求 螺旋模型是一种将瀑布模型和（）结合起来的软件开发模型。
A •增量模型B .专家系统C •喷泉模型D •变换模型原型化方法是用户和设计者之间执行的一种交互构成，适用于（ ）系统。
A •需求不确定性高的B •需求确定的C .管理信息D •实时 软件可行性研究实质上是要进行一次 （ ）需求分析、设计过程。
A 、简化、压缩的 B 、详细的 C 、彻底的 D 、深入的1. 2. 3.4.5. 6. 7.8.9.10.11.12.C 、 需求分析阶段D 、 测试和运行阶段A 、分析开发系统的必要性B 、确定系统建设的方案设年利率为i ，现存入p 元，不计复利，n 年后可得钱数为（）。
A 、PX （1+i*n ）B 、P x （i+1）*nC 、p x （1+i ） nD 、p X （i+n ）可行性研究是在（）之前A 、系统开发B 、测试C 、试运行D 、集成测试效率是一个性能要求，因此应当在以下哪个阶段规定？（）A 、可行性分析B 、需求分析C 、概要设计D 、详细设计 需求分析阶段的关键任务是确定（） 软件开发方法 B 、软件开发工具 C 、软件开发费 D 、软件系统的功能 从本质上说，面向对象是“先”确定（ A.动作的主体B.属性 C.关系 D.方法（）是对象的静态特征。
2010-2011软工期中试题_有答案
北京邮电大学2010 —— 2011 学年第二学期《软件工程》期中考试试题10题，每题1分，共10分）1. 缺乏处理大型软件项目的经验，是产生软件危机的唯一原因。
(×)2. 除了分析阶段用于明确需求以外，原型方法也可以用于软件工程的其它阶段。
(√)3. 原型方法既可以同瀑布模型结合也可以与UP 模型结合使用。
(√)4. 面向对象设计中最关键的活动是找到对象并给对象分配职责。
(√)5. 类图用来表示系统中类以及类与类之间的关系，它是对系统动态结构的描述。
(×)6. 面向对象分析(OOA)和面向对象设计(OOD)分别采用不同的概念和表示法。
(×)7. UML 是一种可视化的程序设计语言。
(×)8. 用例模型中，创建系统操作契约是必须的。
(×)9. 如果对象A 包含或聚合对象B ，那么A 拥有创建B 的职责。
(√) 10. 外观控制器不需要实现系统操作，但用例控制器需要。
(×)二、单项选择题（共10题，每题1分，共10分）1. 产生软件危机的内在原因可以归纳为两方面（C）。
A. 一方面软件在计算机中很难识别，另一方面存在磁盘中也看不到B. 一方面软件设计对人的智商要求很高，另一方面也要求很高的资金投入C. 一方面软件生产本身存在着复杂性，另一方面与软件开发所使用的方法和技术有关D. 一方面软件很难理解，另一方面硬件也很复杂2. 对于一个需求不明确的软件项目，应该选用下面哪种软件生命周期模型（D）。
A. 瀑布模型B. V模型C. W模型D. 演化模型3．OOA所要完成的工作不包括（D）。
A. 建立用例模型B. 建立领域模型C. 建立操作契约D. 定义完善的类的属性和操作4．面向对象的开发方法中，（C）将是面向对象技术领域内占主导地位的标准建模语言。
A. Booch方法B. Coad方法C. UML语言D. OMT方法5．如果由于某种原因不能修改已有的用例文本，使用以下哪种关系可以解决这个问题（C）。
软件工程期中考试以及答案
1、瀑布模型下，采用结构化的方法，在它的生命周期各个阶段中，那个阶段出错对软件的影响最大（）A、概要设计阶段B、维护阶段C、测试排错阶段D、需求分析阶段2、UML是软件开发过程中的重要工具之一，它主要用于那种开发方法（）A、基于数据流的结构化开发方法B、基于需求动态定义的原型方法C、基于对象的面向对象的方法D、基于实体的信息建模方法3、面向对象方法的主要特征除了封装，继承外还有（）A、完整性B、多态性C、可移植性D、可维护性4、结构化设计方法在软件开发中用于（）A、概要设计B、详细设计C、可行性分析D、测试5、软件质量保证应该在（）阶段开始。
A、编码B、需求分析C、测试D、设计6、数据字典是对数据定义的集合，它所定义的数据包含在（）A、数据流图B、流程图C、软件结构图D、顺序图7、结构化程序的三种基本控制结构是（）A、过程、函数、模块B、调用、返回、转移C、顺序、选择、循环D、命令、语句、函数8、软件详细设计的任务是确定每个模块的（）A、软件体系结构B、功能C、外部接口D、算法和数据结构9、在结构化设计中能够衔接概要设计和详细设计的工具是（）A、类图B、流程图C、DFD图D、SC图10、顺序图反映对象之间发送信息的时间顺序，它与（）是同构的。
A、类图B、状态图C、协助图D、活动图11、下面说法错误的是（）A、该图是对象图B、borrowbook（）是方法C、name是属D、该图是类图12、下图中描述“聚合关系”的是（） A 、 B 、 C 、 D 、 13、下面的顺序图问号所代表的是（） 年级专业: 题 ) ……封………………………………………线……………………………………A、激活区B、角色C、消息D、生命线14、（）可对需求进行建模A、SC图B、用例图C、活动图D、部署图15、需求分析的任务不包括（）A、系统设计B、问题分析C、需求描述D、需求评审16、当模块中包含复杂的条件组合时，应采用（）来描述A、SC图B、判断表C、流程图D、E-R图17、软件可行性分析研究不包括（）A、法律可行性B、技术可行性C、政治可行性D、技术可行性18、下面最松散的耦合是（）A、非直接耦合B、功能耦合C、数据耦合D、控制耦合19、静态数据结构的概念模式是（）A、E-R图B、DFD图C、判断树D、SC图20、结构化程序设计理论认为，实现良好的程序结构应采用的分析方法（）A、基于组件B、面向对象C、自顶向下D、基于服务21、DFD图中每个加工最少包括（）A、一个输入流B、一个输出流C、一个输入流或者一个输出流D、一个输入流和一个输出流22、（）技术是将一个活动图中的活动状态进行分组，每组表示特定的类负责相应的活动。
软件工程期中考试以及答案
1、瀑布模型下，采用结构化的方法，在它的生命周期各个阶段中，那个阶段出错对软件的影响最大（）A、概要设计阶段B、维护阶段C、测试排错阶段D、需求分析阶段2、UML是软件开发过程中的重要工具之一，它主要用于那种开发方法（）A、基于数据流的结构化开发方法B、基于需求动态定义的原型方法C、基于对象的面向对象的方法D、基于实体的信息建模方法3、面向对象方法的主要特征除了封装，继承外还有（）A、完整性B、多态性C、可移植性D、可维护性4、结构化设计方法在软件开发中用于（）A、概要设计B、详细设计C、可行性分析D、测试5、软件质量保证应该在（）阶段开始。
A、编码B、需求分析C、测试D、设计6、数据字典是对数据定义的集合，它所定义的数据包含在（）A、数据流图B、流程图C、软件结构图D、顺序图7、结构化程序的三种基本控制结构是（）A、过程、函数、模块B、调用、返回、转移C、顺序、选择、循环D、命令、语句、函数8、软件详细设计的任务是确定每个模块的（）A、软件体系结构B、功能C、外部接口D、算法和数据结构9、在结构化设计中能够衔接概要设计和详细设计的工具是（）A、类图B、流程图C、DFD图D、SC图10、顺序图反映对象之间发送信息的时间顺序，它与（）是同构的。
A、类图B、状态图C、协助图D、活动图11、下面说法错误的是（）A、该图是对象图B、borrowbook（）是方法C、name是属D、该图是类图12、下图中描述“聚合关系”的是（） A 、 B 、 C 、 D 、 13、下面的顺序图问号所代表的是（） 年级专业: 题 ) ……封………………………………………线……………………………………A、激活区B、角色C、消息D、生命线14、（）可对需求进行建模A、SC图B、用例图C、活动图D、部署图15、需求分析的任务不包括（）A、系统设计B、问题分析C、需求描述D、需求评审16、当模块中包含复杂的条件组合时，应采用（）来描述A、SC图B、判断表C、流程图D、E-R图17、软件可行性分析研究不包括（）A、法律可行性B、技术可行性C、政治可行性D、技术可行性18、下面最松散的耦合是（）A、非直接耦合B、功能耦合C、数据耦合D、控制耦合19、静态数据结构的概念模式是（）A、E-R图B、DFD图C、判断树D、SC图20、结构化程序设计理论认为，实现良好的程序结构应采用的分析方法（）A、基于组件B、面向对象C、自顶向下D、基于服务21、DFD图中每个加工最少包括（）A、一个输入流B、一个输出流C、一个输入流或者一个输出流D、一个输入流和一个输出流22、（）技术是将一个活动图中的活动状态进行分组，每组表示特定的类负责相应的活动。
最新《软件工程》期中考试卷含答案
《软件工程》期中考试卷
1．软件工程的基本原理有哪些？
2．在进行软件开发之前，为什么要进行可行性分析？应该从哪些方面考虑一项工程的可行性？
3．需求分析方法应遵循的原则是什么？
4．试述瀑布模型和快速原型模型等软件开发方法的基本过程。
5．某学校教材购销系统有以下功能：
学生买书，首先填写购书单，计算机根据各班学生用书表以及售书登记表审查有效性，若有效，计算机根据教材存量表进一步判断书库是否有书；若有书，计算机把领书单返回给学生，学生凭领书单到书库领书。
对脱销的教材，系统用缺书单的形式通知书库，新书购进库后，也由书库将进书通知返回给系统。
请就以上系统功能画出物理模型和逻辑模型。
6．试分析如下界面的优缺点及遵循了哪些设计原则?
7．某工厂人事部门对一部分职工重新分配工作，其分配原则如下：
“如果年龄不满18岁，文化程度是小学，则脱产学习；文化程度是中学，则当电工。
如果年龄满18岁但不满40岁，如果文化程度是小学或中学，若是男性，则当钳工；若是女性，则当车工；文化程度是大学，则当技术员。
如果年满40岁及以上者，文化程度是小学或中学，则当材料员。
”
根据上述原则画出决策树和判定表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、瀑布模型下，采用结构化的方法，在它的生命周期各个阶段中，那个阶段出错对软件的
影响最大（）
A、概要设计阶段
B、维护阶段
C、测试排错阶段
D、需求分析阶段
2、UML是软件开发过程中的重要工具之一，它主要用于那种开发方法（）
A、基于数据流的结构化开发方法
B、基于需求动态定义的原型方法
C、基于对象的面向对象的方法
D、基于实体的信息建模方法
3、面向对象方法的主要特征除了封装，继承外还有（）
A、完整性
B、多态性
C、可移植性
D、可维护性
4、结构化设计方法在软件开发中用于（）
A、概要设计
B、详细设计
C、可行性分析
D、测试
5、软件质量保证应该在（）阶段开始。
A、编码
B、需求分析
C、测试
D、设计
6、数据字典是对数据定义的集合，它所定义的数据包含在（）
A、数据流图
B、流程图
C、软件结构图
D、顺序图
7、结构化程序的三种基本控制结构是（）
A、过程、函数、模块
B、调用、返回、转移
C、顺序、选择、循环
D、命令、语句、函数
8、软件详细设计的任务是确定每个模块的（）
A、软件体系结构
B、功能
C、外部接口
D、算法和数据结构
9、在结构化设计中能够衔接概要设计和详细设计的工具是（）
A、类图
B、流程图
C、DFD图
D、SC图
10、顺序图反映对象之间发送信息的时间顺序，它与（）是同构的。
A、类图
B、状态图
C、协助图
D、活动图
11、下面说法错误的是（）
A、该图是对象图
B、borrowbook（）是方法
C、name是属
D、该图是类图
12、下图中描述“聚合关系”的是（） A 、 B 、 C 、 D 、 13、下面的顺序图问号所代表的是（） 级专业:
题 )
…
…
封
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
线
…
…
…
…
…
…
…
…
…
…
…
…
…
…
A、激活区
B、角色
C、消息
D、生命线
14、（）可对需求进行建模
A、SC图
B、用例图
C、活动图
D、部署图
15、需求分析的任务不包括（）
A、系统设计
B、问题分析
C、需求描述
D、需求评审
16、当模块中包含复杂的条件组合时，应采用（）来描述
A、SC图
B、判断表
C、流程图
D、E-R图
17、软件可行性分析研究不包括（）
A、法律可行性
B、技术可行性
C、政治可行性
D、技术可行性
18、下面最松散的耦合是（）
A、非直接耦合
B、功能耦合
C、数据耦合
D、控制耦合
19、静态数据结构的概念模式是（）
A、E-R图
B、DFD图
C、判断树
D、SC图
20、结构化程序设计理论认为，实现良好的程序结构应采用的分析方法（）
A、基于组件
B、面向对象
C、自顶向下
D、基于服务
21、DFD图中每个加工最少包括（）
A、一个输入流
B、一个输出流
C、一个输入流或者一个输出流
D、一个输入流和一个输出流
22、（）技术是将一个活动图中的活动状态进行分组，每组表示特定的类负责相应的活动。
A 、泳道
B 、分叉汇合
C 、分支
D 、转移
23、下面描述正确的是（）
A 、4可以参与2用例，没有用例3用例2可以单独实现
B 、4可以参与2用例，没有用例6用例5可以单独实现
C 、1可以参与5用例，没有用例6用例5不可以单独实现
D 、1可以参与5用例，没有用例3用例5可以单独实现
24、在软件生产过程中，需求信息由（）给出。
A 、项目经理
B 、分析员
C 、程序员
D 、软件用户
25、软件工程管理是（）的一切活动管理。
A 、 需求分析
B 、模块设计
C 、软件生命周期
D 、需求工程
一、 判断题对的√错的X 并把答案写在表格上（每题2分共10分）
1、 用户对软件需求描述不精确，往往是产生软件危机的原因之一（对）
2、 快速原型技术适用于软件产品要求大量的用户交互、或者产生大量可视输出、或者设计
一些复杂的算法等场合（对）
3、软件开发设计几乎从零开始成本和进度很难估计（对）
4、耦合度是度量模块间的联系的重要尺度，为了使系统更加紧密进行模块设计时应选择紧耦合的模块（x ）
5、DFD 图分解时应遵从父子图平衡原则（对）
二、 简答题（每题5分共20分） 1、 软件工程方法学的三要素是什么？请分别解释? 三要素是：方法、工具和过程；方法：是完成软件开发的各项任务技术方法。
工具：是为了方法的运用而提供的自动化或者半自动化的软件支撑。
过程：是为了开发高质量软件的各项任务而规定的工作步骤。
2、
结构化软件设计的主要思想？ 答：1）自顶向下，逐步求精的程序设计方法 ……………………线……………………………………
2）使用顺序、选择和循环三种基本控制结构构造单入口单出口程序
3、软件需求分析和软件设计有什么区别？
答：软件需求分析定义软件的用户需求，即定义待开发软件系统的功能是什么。
软件设计定义软件的实现细节和满足用户需求，即研究软件系统如何实现。
4、计算机软件是什么？
答：与计算机系统有关的程序、规程、规则及任何与之相关的文档和数据。
三、综合题（每题10分共20分）
1、学生管理系统中有一报到登记模块，具体流程如下：在新生报到时，进行新生
信息登记，记录学生的报到资料、个人基本情况的输入、查询和修改等。
请画
出其用例图。
2、学校图书馆借阅系统的功能如下：
1）借书：根据读者的借书证查询读者的档案，若借书数目没有超过规定的数量，
则办理借阅手续（修改库存记录和读者档案），超过规定数量则拒绝借阅。
对于
第一次借阅者直接办理借阅手续。
2）还书：根据读者书中的条形码，修改库存记录和读者档案，若借阅时间超时
按规定进行处罚。
下面已经画出了该问题的顶层和0层及借书的的DFD图，请
画出还书的DFD图。
还书的DFD图：。
