超声脉冲电导治疗仪(中药定向透入治疗)操作规程
超声波治疗仪的操作流程
多模态成像技术的融合
多模态成像技术是指将多种成像方式融合在一起，形成一种更为全面的诊断方法。未来，超声波治疗仪将与多种医学影像 技术进行融合，如MRI、CT等，从而为医疗人员提供更丰富、准确的诊断信息。
要点三
便携化和家庭化
为了方便患者使用和提高医疗服务的 覆盖面，超声波治疗仪将进一步便携 化和家庭化。未来，家庭用和小型化 的超声波治疗仪将成为市场的重要方 向之一。
THANK YOU.
超声波具有穿透性 强、能量易于集中 、作用效果显著等 特点。
适用范围与禁忌症
适用范围
适用于各种疼痛、关节炎、颈椎病、腰椎间盘突出、肌肉和 韧带的损伤等。
禁忌症
急性化脓性炎症、出血倾向、恶性肿瘤、血栓形成、静脉曲 张等。
操作前准备
确认电源连接良好，仪器无异常。 检查治疗头是否完好，有无破裂、杂质等。
超声波治疗仪不宜连续使用过长时间，一般 每天一次或隔天一次，视患者的具体情况而 定。
异常情况及处理方法
皮肤刺激
部分患者在使用超声波治疗时可 能会出现皮肤刺激、瘙痒或烧灼 感等不适症状，此时应降低功率 或暂停治疗，观察症状是否缓解 ，如症状持续加重，应及时就医 。
伤口出血
在超声波治疗过程中，如发现伤 口出血或附近出现瘀血、水肿等 症状时，应立即停止治疗，并对 伤口进行处理，以避免感染和促 进愈合。
远程医疗和互联网+
随着互联网技术和通信技术的发展，超声波治疗仪将与远程医疗、互联网+等技术结合，实现远程操作、远程会诊等功能 ，提高医疗服务的覆盖面和效率。
超声治疗仪操作流程
DM-200L超声治疗仪操作流程1、接通电源，插上仪器配套的USB，打开仪器正面左上角的电源开关，数码管亮。
2、“选择”键选择超声强度和时间，强度选择：18岁以上为P-3，18岁以下为P-2，10岁以下为P-1。
时间统一为30分钟。
3、本机可同时供两位病人使用，如只有一人使用，可关闭其中任意一个超声磁头，在将要治疗的部位贴上电极片，开机即可。
4、常规每次治疗30分钟，每7天为1个疗程(或根据治疗情况由医生确定)，不同病患者请根据医生或者专业人士指导下使用。
5、把治疗头作用于治疗部位，按“开始/停止”键开始治疗，找准痛点和病变处6、治疗完毕，清洁超声治疗头，断开电源开关。
原理超声导入治疗仪是在超声治疗的基础上联合超声药物导入治疗，由于超声对皮肤毛孔有扩张作用，利于大分子药物的导入，同时超声提高细胞膜的通透性也利于药物吸收。
在温热理疗和药物导入的联合作用下，提高治疗效果，扩展了超声治疗的领域。
注意事项及禁忌1、用户应经常检查治疗头的外表裂纹情况，如发现使用过程中探头外壳破裂松动，请马上停止使用，返厂维修。
2、本仪器治疗头请仔细的使用，忌粗鲁操作，使用后清洁干净，延长探头使用寿命。
3、本仪器无客户可维修的组件，出现故障时请勿自行拆卸。
4、大量脑出血，安有心脏起搏器的，孕妇腹部慎用。
超声治疗仪工作参数相对湿度：≤80% 环境温度：5℃-40℃电源额定功率：100VA 大气压力：86.0Kpa-106Kpa电源频率：50Hz±1Hz 电源电压：AC220V±10%超生工作频率：1.0MHz±10% 调制波形：100%方波调制波束类型：准直型波束不均匀系数：≤8治疗头有效辐射面积：2.5c㎡±20% 波数最大声强：2.28W/c㎡±30%额定输出功率：0.95W±20% 安全分类：I类，B型。
中医透药治疗仪操作规范之欧阳理创编
中医定向透药治疗仪操作规范
1、连接电源线，接通电源，开机预热30分钟。
2、将导联电极的插头插入所选择通道的输出插孔内。
3、根据治疗的需要，通过温度调节按钮选择适当温度档。
4、设置治疗时间。
5、根据不同病症选择贴片。
6、将被药物贴片平整贴附于疾病的对应穴位或体表投影，上面放置电极，用手轻托，防止脱落，切忌不能用力按压或绷带过紧挤压；否则可能会导致皮肤灼伤。
7、按动“开始”键启动治疗。
按动增加键“+”，逐步调节剂量，当患者刚刚有脉动感和轻微的刺激感时停止增加，按动减少键“-”减小剂量到患者几乎无感觉为止。
8、电极放置位置一般在病变部位对应穴位点、疼痛点、阿是穴、经络穴位，肌肉两侧或遵医嘱放置。
9、在治疗过程中时间不能修改，若患者有不适感觉，可直接按停止键停止治疗。
10、治疗停止仪器会自动切断输出电流，并有声音提
示。
停止后其时间、剂量的显示均回到开机的初始状态。
11、取下电极和贴片，关闭电源开关。

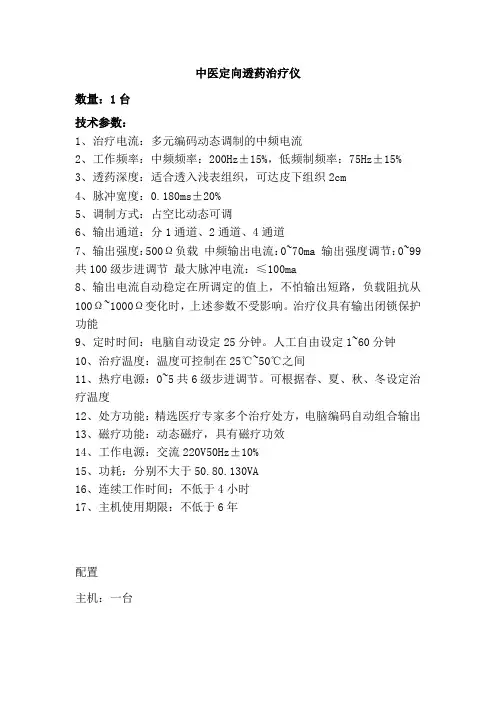

中医定向透药治疗仪
中医定向透药治疗仪
数量：1台
技术参数：
1、治疗电流：多元编码动态调制的中频电流
2、工作频率：中频频率：200Hz±15%，低频制频率：75Hz±15%
3、透药深度：适合透入浅表组织，可达皮下组织2cm
4、脉冲宽度：0.180ms±20%
5、调制方式：占空比动态可调
6、输出通道：分1通道、2通道、4通道
7、输出强度：500Ω负载中频输出电流：0~70ma 输出强度调节：0~99共100级步进调节最大脉冲电流：≤100ma
8、输出电流自动稳定在所调定的值上，不怕输出短路，负载阻抗从100Ω~1000Ω变化时，上述参数不受影响。
治疗仪具有输出闭锁保护功能
9、定时时间：电脑自动设定25分钟。
人工自由设定1~60分钟
10、治疗温度：温度可控制在25℃~50℃之间
11、热疗电源：0~5共6级步进调节。
可根据春、夏、秋、冬设定治疗温度
12、处方功能：精选医疗专家多个治疗处方，电脑编码自动组合输出
13、磁疗功能：动态磁疗，具有磁疗功效
14、工作电源：交流220V50Hz±10%
15、功耗：分别不大于50.80.130VA
16、连续工作时间：不低于4小时
17、主机使用期限：不低于6年
配置
主机：一台
绑带：用于固定电极，仪器标配，每通道2条，可根据使用部位自用组合。
共8条
电极线及电极板：4条穴位贴敷配合绑带充分固定，每通道电极板俩块，电机线一条。
超声脉冲电导治疗仪
注意事项
1.本产品必须在医护人员指导下使用。 2.本产品输出电极能量盘的温度有可能超过45摄 氏度，小儿和老年人应有人陪同照顾，避免发生 灼伤。 3.严禁在通电情况下插拔治疗头及各连接件。 4.具备强电磁场的设备可能会影响本机正常工作， 请尽量远离。 5.治疗时如出现报警、显示异常应立即停止使用。 6.个别患者会出现皮肤过敏现象，更换治疗部位 或停止治疗后即可消失，也可以外涂抗过敏药膏 治疗。
小儿肺炎
说明： 咳嗽痰多、听诊两下肺湿罗音可选肺俞穴或左肩 胛下区+右肩胛下区。疗程：5-7天 注意：肺炎早期，发热、呼吸困难、全身中毒症状 严重时慎用。
2、小儿腹泻 腹泻包括两个含义： 一、大便次数较平时增加较多； 二、大便性质改变，带有较多水分。 小儿腹泻的发病原因由致病菌和病毒感染或饮 食不当引起，是临床常见疾病。一年四季都可能 发生 ，可分为感染性和非感染性两种。 其临床表现除腹泻外还可伴有发热、呕吐、腹 痛等，严重者可出现脱水、酸中毒等危险状况。
◎国内首家自主研发产品、多项专利、20年专注经皮 给药治疗领域 ◎列入《小儿泄泻中医临床诊疗路径》、 《小儿肺炎中医临床诊疗路径》、 《小儿厌食中医临床诊疗路径》
特点
将超声、电疗、热疗、灸疗、穴位透药 治疗、负压拔罐治疗等作用于一体，可以软 化组织，增强药物渗透，促进炎症吸收，具 有疏通经络、活血化瘀、促进血液循环、改 善营养供给、激发受损组织再生、增强机体 免疫功能等作用。 药物在靶组织高浓度浸润 促使药物向细胞内转运
超声脉冲电导治疗仪
经皮给药治疗仪 复合脉冲磁性治疗仪
文新社区服务中心
SLC-005型： 超声波 中频电（TPIS） 干扰电 适用于家庭和基层医 疗机构 用于治疗骨科、康复 科疾病
超声波治疗仪的操作流程
超声波具有穿透性 强、能量易于集中 、作用效果显著等 特点。
适用范围与禁忌症
适用范围
适用于多种软组织损伤和炎症的治疗，如肌肉、韧带、筋膜等。
禁忌症
对于急性炎症、恶性肿瘤、出血倾向等患者不宜使用。
操作前准备
确认设备电源已连接并处于待 机状态。
检查患者身体状况，向患者解 释治疗过程及注意事项。
准备好适当的耦合剂，以确保 声波能够有效地传递到患者患
注意事项及安全提示
治疗前检查
选择合适的剂量
在使用超声波治疗仪前，应进行全面的检查 ，确保患者没有禁忌症，了解患者的病情和 需要。
根据患者的实际情况选择合适的剂量，以确 保安全有效的治疗。
注意个体差异
避免禁忌部位
每个人的身体状况和反应都有所不同，因此 需要根据个体差异调整治疗方案，以确保最 佳效果。
对于有创伤、溃疡、炎症或其他禁忌部位的 部位，应避免使用超声波激
如果在使用过程中出现皮肤刺激、 瘙痒、红疹等症状，应立即停止使 用，并进行相应的处理。
疼痛加剧
如果在治疗过程中出现疼痛加剧或 异常感觉，应立即停止使用，并进 行相应的处理。
过敏反应
如果在使用过程中出现过敏反应， 如呼吸急促、喘息等症状，应立即 停止使用，并进行相应的处理。
定期检查与校准
设备校准
按照生产厂家提供的校准方法 ，定期对设备进行校准，确保
设备性能稳定、准确。
部件更换
定期更换易损件，如探头、过 滤器等，保证设备正常运行。
仪器保养
定期对设备进行保养，如清洁 内部、润滑等，确保设备长期
稳定运行。
常见故障及排除方法
电源故障
仪器不启动
电源线破损、电源插座接触不良——更换 电源线、清理插座。
超声治疗仪的使用流程
超声治疗仪的使用流程简介超声治疗仪是一种应用超声波技术进行治疗的医疗设备，它被广泛应用于康复医学领域。
本文将介绍超声治疗仪的使用流程，以帮助用户正确地操作该设备。
准备工作在开始使用超声治疗仪之前，需要进行一些准备工作，以确保设备的正常运行和使用效果。
1.确认设备完好无损：检查超声治疗仪的外观是否完好，是否有松动或损坏的部件。
2.插上电源线：将超声治疗仪的电源线插入电源插座，并确保电源供应正常。
3.连接治疗探头：将治疗探头的插头插入超声治疗仪的相应插孔，并确保插紧。
操作步骤步骤一：打开超声治疗仪按下超声治疗仪的电源开关，确保设备已经成功开启，并且显示屏上的信息正常显示。
步骤二：设置治疗参数在超声治疗仪的显示屏上，可以看到各项治疗参数的设置选项。
根据具体治疗需求，设置以下参数：•频率：选择适合治疗的超声波频率，常用的频率范围为1MHz至3MHz。
•振幅：设置治疗探头振幅的大小，根据患者的病情和舒适程度进行调整。
•治疗时间：设定治疗的持续时间，一般建议治疗时间为5分钟至15分钟。
步骤三：涂抹导入剂在治疗部位涂抹适当的导入剂，以帮助超声波更好地传导到患者身体的深层组织。
导入剂可以是水基或者凝胶状的物质，不同治疗部位可以选择不同类型的导入剂。
步骤四：开始治疗将治疗探头贴紧患者的皮肤，确保与治疗部位之间没有空隙，并轻轻移动治疗探头以保证超声波的均匀传播。
可以选择以点、线、面的方式进行治疗，根据需要进行调整。
步骤五：结束治疗治疗时间到达设定值后，超声治疗仪会发出提示音或显示相应信息。
此时，应停止治疗并切断电源。
注意事项•使用超声治疗仪时，请遵循医生或专业人士的建议，不要自行操作。
•使用超声治疗仪时，请确保患者身体舒适，避免过度疼痛或不适。
•在进行治疗之前，检查患者是否存在禁忌症，如肿瘤、淋巴结、皮肤破损等情况。
•在治疗过程中，注意治疗探头的移动速度和力度，保持均匀且适度的治疗效果。
•不要在眼睛、头部、颈动脉和心脏区域使用超声治疗仪，以避免可能的危险。
中医透药治疗仪操作规范之欧阳法创编
中医定向透药治疗仪操作规范
1、连接电源线，接通电源，开机预热30分钟。
2、将导联电极的插头插入所选择通道的输出插孔内。
3、根据治疗的需要，通过温度调节按钮选择适当温度档。
4、设置治疗时间。
5、根据不同病症选择贴片。
6、将被药物贴片平整贴附于疾病的对应穴位或体表投影，上面放置电极，用手轻托，防止脱落，切忌不能用力按压或绷带过紧挤压；否则可能会导致皮肤灼伤。
7、按动“开始”键启动治疗。
按动增加键“+”，逐步调节剂量，当患者刚刚有脉动感和轻微的刺激感时停止增加，按动减少键“-”减小剂量到患者几乎无感觉为止。
8、电极放置位置一般在病变部位对应穴位点、疼痛点、阿是穴、经络穴位，肌肉两侧或遵医嘱放置。
9、在治疗过程中时间不能修改，若患者有不适感觉，可直接按停止键停止治疗。
10、治疗停止仪器会自动切断输出电流，并有声音提示。
停止后其时间、剂量的显示均回到开机的初始状态。
11、取下电极和贴片，关闭电源开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声脉冲电导治疗仪（中药定向透入治疗）中药定向透入治疗指使用超声脉冲电导治疗仪使药物在加热状态下，
定向透入病者患部，充分发挥药效。
一、适用范围
适用于各种急、慢性疾病引起的关节疼痛、腰背痛、颈肩痛及盆腔炎所致的腹痛等症状。
二、评估
1．当前主要症状、临床表现、既往史及药物过敏史。
2．心理状况。
3．患者体质及贴药部位的皮肤情况。
三、告知
1.治疗时间一般为20～30分钟。
2.治疗期间会产生正常的针刺感和蚁走感，护士可根据患者感受调节电流强度。
3.若局部有烧灼或针刺感不能耐受时，立即通知护士。
4.中药可致着色，数日后可自行消退。
四、用物准备
离子导入治疗仪、中药电极贴片、固定带、纱布、接线板五、基本操作方法
1．洗手、戴口罩，评估主要临床表现，既往史，治疗部位皮肤情况，对疼痛的耐受程度，心理状况等。
2．至病房，核对、解释，取合适体位、暴露治疗部位，注
意保暖。
清洁患者治疗部位皮肤。
3．接通电源，开机，连接电极片与导联线。
4．根据医嘱正确选择治疗方法，按输出键，再按强度键逐步增大治疗强度。
5．观察病情及仪器运作情况，发现异常，及时处理。
6．操作完毕，取下电极贴片，关闭电源；协助患者穿衣，取舒适卧位，整理床单位，并妥善处理治疗仪及电极贴片。
7．记录治疗结果并签字。
六、注意事项
1．治疗过程中若患者感觉不适，应暂停治疗对症处理。
2．对初次接受治疗的患者，应掌握循序渐进的原则，强度逐渐增高，以患者能。
3．耐受为宜，治疗开始时应先将启动键打开，然后放置电极，治疗结束时应先断开连接导线，再关机。
4．孕妇及皮肤破损处禁用。
附件：超声脉冲电导治疗仪操作流程图
超声脉冲电导治疗仪操作评分标准
超声脉冲电导治疗仪操作流程图
超声脉冲电导治疗仪操作评分标准
主考老师签名：考核日期：年月日。
