液压传动知识点复习总结
中职液压传动知识点总结

中职液压传动知识点总结一、液压传动系统的基本组成1、液压传动系统是以液压航表传动能量的动力系统。
它由能量源、执行元件、运动控制元件、辅助元件与液压介质五个基本组成部分构成。
2、能量源:是指提供液压传动系统所需要的能量源泵。
根据液压介质的压力性质可以分为恒压泵和可变压泵两种。
3、执行元件:是指将液压传动系统所需的能量源输出在执行机构上的作用元件。
常用的执行元件主要有液压缸和液压马达。
4、运动控制元件:是指液压传动系统中的控制元件,它用来控制与调整压力、流量、输送方向及速度等参数来满足工业生产过程中对于动作的要求。
常用的运动控制元件是液压阀。
5、辅助元件:是指液压传动系统中用来保护、检测、测量、滤除、冷却等作用的元件。
主要有液压油箱、液压油滤、液压油冷却器和压力表等辅助元件。
6、液压介质:是指液压传动系统所使用的介质,通常是液压油。
二、液压传动系统的工作原理1、液压传动系统的工作原理是利用压力传递能量的原理。
当液压泵向液压油箱抽油时,液压泵将液压油从油箱吸入并输出到系统中,形成压力,并由配管输送到执行元件上,执行元件便通过这股压力将能量传递到工作部位,驱动执行机构进行工作。
2、在液压传动系统工作过程中,压力油经由控制元件进入执行元件,根据不同的控制元件的调节,可以控制和改变压力、流量、输送方向及速度等参数,从而满足工业生产过程对于动作的要求。
三、液压传动的特点1、液压传动系统可以通过控制阀实现恒定的输出功率,而且在输入和输出部分的工作压力几乎不受影响。
2、由于液压传动系统采用液体传递能量,故可以柔和地启动和停止,大大减少了冲击和噪音,且可以在工作过程中实现连续调速和可靠性。
3、液压传动系统具有较高的传动效率,通常可以达到90%以上。
4、液压传动系统可以利用液压放大器实现大功率输出。
5、液压传动系统的传动比可以通过液压阀控制,可以灵活地适应不同的工况需求。
6、液压传动系统的工作部位可以远距离传动,传输力矩可以实现不同机构的联动,从而实现复杂的动作。
液压传动知识点总结

一,基本慨念1,液压传动装置由动力元件,控制元件,执行元件,辅助元件和工作介质(液压油)组成2,液压系统的压力取决于负载,而执行元件的速度取决于流量,压力和流量是液压系统的两个重要参数 其功率N=PQ3, 液体静压力的两个基本特性是:静压力沿作用面内法线方向且垂直于受压面;液体中任一点压力大小与方位无关.4,流体在金属圆管道中流动时有层流和紊流两种流态,可由临界雷诺数(Re=2000~2200)判别,雷诺数(Re )其公式为Re=VD/υ,(其中D 为水力直径), 圆管的水力直径为圆管的内经。
5,液体粘度随工作压力增加而增大,随温度增加减少;气体的粘度随温度上升而变大, 而受压力影响小;运动粘度与动力粘度的关系式为ρμν=, 6,流体在等直径管道中流动时有沿程压力损失和局部压力损失,其与流动速度的平方成正比.22ρλv l d p =∆, 22v p ρξ=∆. 层流时的损失可通过理论求得λ=64eR ;湍流时沿程损失其λ与Re 及管壁的粗糙度有关;局部阻力系数ξ由试验确定。
7,忽略粘性和压缩性的流体称理想流体, 在重力场中理想流体定常流动的伯努利方程为γρυ++22P h=C(常数),即液流任意截面的压力水头,速度水头和位置水头的总和为定值,但可以相互转化。
它是能量守恒定律在流体中的应用;小孔流量公式q=C d A t ρp ∆2,其与粘度基本无关;细长孔流量q=∆ld μπ1284P 。
平板缝隙流量q=p lbh ∆μ123,其与间隙的 三次方成正比,与压力的一次与方成正比. 8,流体在管道流动时符合连续性原理,即2111V A V A =,其速度与管道过流面积成反比.流体连续性原理是质量守衡定律在流体中的应用.9,在重力场中,静压力基本方程为P=P gh O ρ+; 压力表示:.绝对压力=大气压力+表压力; 真空度=大气压力-绝对压力. 1Mp=10pa 6,1bar=105pa.10,流体动量定理是研究流体控制体积在外力作用下的动量改变,通常用来求流体对管道和阀件的作用力;其矢量表达式为:F=)(12V V q dtdmv -=ρ;=F 222z y x f f f ++. f z y x f f ,,分别是F 在三个坐标上的图影。
液压传动知识点复习要点

液压传动复习资料系统压力取决于负载,速度取决于流量。
液压传动组成部分【能源装置执行装置控制调节装置辅助装置】粘性【液体在外力作用下流动时,分子间内聚力的存在使其流动受到牵制,从而延其界面产生内摩擦力,这一特性称为液体的粘性】粘性度量【绝对粘度u 运动粘度v 相对粘度】温度对粘度影响【温度变化使液体内聚力发生变化,因此液体粘度对温度变化十分敏感:温度升高,粘度下降。
粘度指数高,说明粘度随温度变化小】液压污染后果【1、固体颗粒加速元件磨损,堵塞元件中的小孔、缝隙及过滤器,使泵、阀性能下降,产生噪声】液压污染措施【1、严格清洗元件和系统; 2、防止污染物从外界侵入; 3、采用高性能的过滤器; 4、控制液压液的温度; 5、保持系统所有部位良好的密封性; 6、定期检查和更换液压液并形成制度】压力表示方法【1、绝对压力 2、相对压力单位:MPa 1Pa=1N/m^2 1MPa=10^6Pa】绝对压力【以绝对零压力为基准所表示的压力】相对压力【以当地大气压为基准所表示的压力】理想液体【把既无粘性又不可压缩的假想液体称为理想液体】恒定流动【液体流动时,如液体中任何一点的压力、速度和密度都不随时间而变化,便称液体是在作恒定流动】一维流动【当液体整个作线形流动时,称为一维流动】液流流量的连续性方程【q=vA=常数 V1A1=V2A2 它说明在恒定流动中,通过流管各截面的不可压缩液体的流量是相等的】理想液体能量方程【p/pg+z+u^2/2g=常数】意义【理想液体作恒定流动时具有压力能、位能和动能三种能量形式,在任一截面上这三种能量形式之间可以相互转换,但三者之和为一定值,即能量守恒】液体流动状态【层流湍流】状态用【雷诺数】判别 Re=vd/v层流时候,液体流速低,质点受粘性制约,不能随意运动,粘性力起主导作用;湍流时候,液体流速高,粘性的制约作用减弱,惯性力起主导作用。
压力损失【沿程压力损失局部压力损失】沿程压力损失【液体在等径直管内流动时因摩擦而产生的压力损失】局部压力损失【液体流经管道的弯头、接头、阀口以及突然变化的截面等处时,因流速或流向发生急剧变化而在局部区域产生流动阻力所造成的压力损失】小孔分类:薄壁小孔、细长孔和短孔。
液压传动基本知识

第一讲液压传动基础知识一、什么是液压传动?定义:利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。
液压传动以液体为工作介质,在液压泵中将机械能转换为液压能,在液压缸(立柱、千斤顶)或液压马达中将液压能又转换为机械能。
二、液压传动系统由哪几部分组成?液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。
三、液压传动最基本的技术参数:1、压力:也叫压强,沿用物理学静压力的定义。
静压力:静止液体中单位承压面积上所受作用力的大小。
单位:工程单位kgf/cm 2法定单位:1MPa (兆帕)=106Pa (帕)1MPa (兆帕)~10kgf/ce2、流量:单位时间内流过管道某一截面的液体的体积。
单位:工程单位:L/min (升/分钟)法定单位:m 3/s四、职能符号:定义:在液压系统中,采用一定的图形符号来简便、清楚地表达各种元件和管道,这种图形符号称为职能符号。
作用:表达元件的作用、原理,用职能符号绘制的液压系统图简便直观;但不能反映元件的结构。
如图:过滤器 /VNX五、常用密封件:1.O 形圈:常用标记方法:公称外径(mm )截面直径(mm )2•挡圈(0形圈用):3. 常用标记方法:挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型(切口式);D 外径(mm );d 内径(mm );a 厚度(mm )第二讲控制阀;液控单向阀;单向锁一、控制阀:1. 定义:在液压传动系统中,对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。
2. 分类:根据阀在液压系统中的作用不同分为三类:压力控制阀:如安全阀、溢流阀流量控制阀:如节流阀方向控制阀:如操纵阀液控单向阀双向锁3. 对阀的基本要求:(1)工作压力和流量应与系统相适应;(2)动作准确,灵敏可靠,工作平稳,无冲击和振动现象;(3)密封性能好,泄漏量小;(4)结构简单,制作方便,通用性大。
二、液控单向阀结构与原理:1. 定义:在支架液压系统中用以闭锁液压缸中的液体,使之承载的控制元件为液控单向阀。
液压传动知识点

【1】液压传动是以液体作为工作介质,利用液体的压力能来进行能量传递的传动方式。
【2】液压传动系统的组成:1,动力元件,将输入的机械能转换为油液的压力能。
2,执行元件,将油液的压力能转换为机械能。
3,控制元件,在液压系统中各种阀用来控制和调节个部分液体的压力,流量和方向,以满足及其的工作要求,完成一定的工作循环。
4,辅助元件,它们有储油用的油箱,过滤油液中杂质的滤油器,油管及管接头,密封件,冷却器和蓄能器等。
5,工作介质,即传动油液,通常采用液压油。
【3】液压传动的2个重要准则:1,液压传动中工作压力取决于外负载。
2,活塞的运动速度只取决于输入流量的大小,而与外负载无关。
【4】液压传动的优点:1,在相同输出功率的情况下,液压传动装置的重量轻,结构紧凑,惯性小。
2,能方便地再很大范围内实现无级调速。
3,操纵方便,易于控制。
4,液压传动工作安全性好,易于实现过载保护,系统发生的热量容易散发。
5,富裕的刚性。
6,负载保压容易。
7,很容易实现直线运动。
8,液压元件易于实现系列化,标准化和通用化,便于设计,制造,维修和推广使用。
液压传动的缺点:1,动力损失较大。
2,介质动力油对污染很敏感。
3,介质动力油性质敏感。
4,污染环境。
5,有系统破裂的危险性。
6,液压传动不能保证严格的传动比。
7,造价高。
8,使用和维修技术要求较高,出现故障时不易找出原因。
【1】液压冲击:液压系统中的流动油液突然变速活换向时,造成压力在某一瞬间急剧升高,产生一个油压峰值,并形成压力传播于充满油液管路的现象。
【2】气穴现象:在流动液体中,因某点处得压力降低而产生气泡,使系统系统中原来连续的油液变成不连续的状态,从而使液压装置产生噪声和振动使金属表面受到腐蚀的现象称气穴现象。
【1】液压泵的基本工作条件:1,它必须构成密封容积,并且这个密封容积只在不断地变化中能完成吸油和压油过程2,在密封容积增大的吸油过程中油箱必须与大气相通,这样液压泵在大气压力的作用下降油液吸入泵内,这是液压泵的吸油条件。

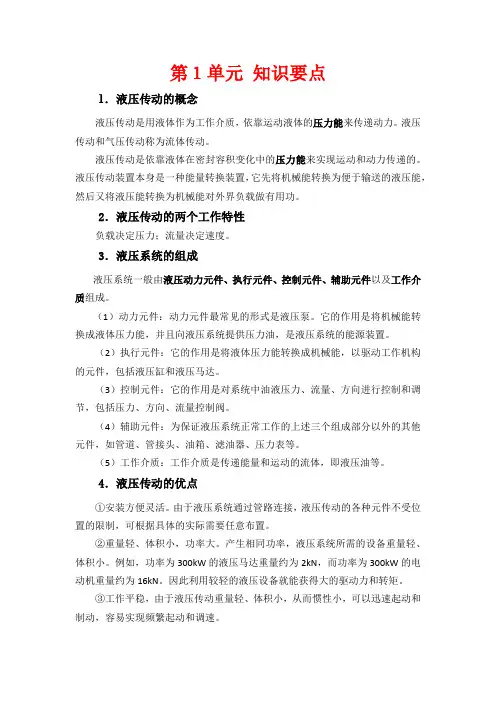

《液压传动》知识要点

第1单元知识要点1.液压传动的概念液压传动是用液体作为工作介质,依靠运动液体的压力能来传递动力。
液压传动和气压传动称为流体传动。
液压传动是依靠液体在密封容积变化中的压力能来实现运动和动力传递的。
液压传动装置本身是一种能量转换装置,它先将机械能转换为便于输送的液压能,然后又将液压能转换为机械能对外界负载做有用功。
2.液压传动的两个工作特性负载决定压力;流量决定速度。
3.液压系统的组成液压系统一般由液压动力元件、执行元件、控制元件、辅助元件以及工作介质组成。
(1)动力元件:动力元件最常见的形式是液压泵。
它的作用是将机械能转换成液体压力能,并且向液压系统提供压力油,是液压系统的能源装置。
(2)执行元件:它的作用是将液体压力能转换成机械能,以驱动工作机构的元件,包括液压缸和液压马达。
(3)控制元件:它的作用是对系统中油液压力、流量、方向进行控制和调节,包括压力、方向、流量控制阀。
(4)辅助元件:为保证液压系统正常工作的上述三个组成部分以外的其他元件,如管道、管接头、油箱、滤油器、压力表等。
(5)工作介质:工作介质是传递能量和运动的流体,即液压油等。
4.液压传动的优点①安装方便灵活。
由于液压系统通过管路连接,液压传动的各种元件不受位置的限制,可根据具体的实际需要任意布置。
②重量轻、体积小,功率大。
产生相同功率,液压系统所需的设备重量轻、体积小。
例如,功率为300kW的液压马达重量约为2kN,而功率为300kW的电动机重量约为16kN。
因此利用较轻的液压设备就能获得大的驱动力和转矩。
③工作平稳,由于液压传动重量轻、体积小,从而惯性小,可以迅速起动和制动,容易实现频繁起动和调速。
(完整版)液压与气压传动知识总结

(完整版)液压与气压传动知识总结液压与气压传动知识总结1、液压传动的工作原理是(帕斯卡)定律。
即密封容积中的液体既可以传递(力),又可以传递(运动)。
(帕斯卡、力、运动)2、、液压管路中的压力损失可分为两种,一种是(沿程压力损失),一种是(局部压力损失)。
(沿程压力损失、局部压力损失)3、液体的流态分为(层流)和(紊流),判别流态的准则是(雷诺数)。
(层流、紊流、雷诺数)4、我国采用的相对粘度是(恩氏粘度),它是用(恩氏粘度计)测量的。
(恩氏粘度、恩氏粘度计)5、在液压系统中,由于某些原因使液体压力突然急剧上升,形成很高的压力峰值,这种现象称为(液压冲击)。
(液压冲击)6、齿轮泵存在径向力不平衡,减小它的措施为(缩小压力油出口)。
(缩小压力油出口)7、单作用叶片泵的特点是改变(偏心距e )就可以改变输油量,改变(偏心方向)就可以改变输油方向。
(偏心距e、偏心方向)8、径向柱塞泵的配流方式为(径向配流),其装置名称为(配流轴);叶片泵的配流方式为(端面配流),其装置名称为(配流盘)。
(径向配流、配流轴、端面配流、配流盘)9、v型密封圈由形状不同的(支撑环)环(密封环)环和(压环)环组成。
(支承环、密封环、压环)10、滑阀式换向阀的外圆柱面常开若干个环形槽,其作用是(均压)和(密封)。
(均压、密封)11、当油液压力达到预定值时便发出电信号的液-电信号转换元件是(压力继电器)。
(压力继电器)12、根据液压泵与执行元件的组合方式不同,容积调速回路有四种形式,即(变量泵-液压缸)容积调速回路(变量泵-定量马达)容积调速回路、(定量泵-变量马达)容积调速回路、(变量泵-变量马达)容积调速回路。
(变量泵-液压缸、变量泵-定量马达、定量泵-变量马达、变量泵-变量马达)13、液体的粘性是由分子间的相互运动而产生的一种(内摩擦力)引起的,其大小可用粘度来度量。
温度越高,液体的粘度越(小);液体所受的压力越大,其粘度越(大)。
熟悉液压传动知识点总结

熟悉液压传动知识点总结一、液压传动的基本原理液压传动利用液体在封闭容器中传递压力来实现能量转换和力的传递。
在液压传动系统中,液体作为传递介质,通过泵将液体压缩并传输到液压缸或执行元件中,利用液体的不可压缩性和良好的传递特性来实现动力传递和控制。
基本原理包括以下几个要点:1. 不可压缩性:液体是不可压缩的,当液体受到压力作用时,其体积几乎不会发生变化。
这种特性使得液压系统具有很好的功率传递和控制性能。
2. 容积传递:利用液体的容积传递特性,液压系统能够实现力的放大和控制。
3. 液力放大:通过改变泵的压力传递给工作液体,液体在执行机构中通过活塞实现力的放大,使得液压系统具有很好的工作能力。
4. 稳定性:液压系统在传递压力和功率时具有很好的稳定性,能够保持稳定的工作状态。
二、液压传动系统的组成部分液压传动系统由多个不同功能的组成部分组成,主要包括液压泵、液压储能器、液压缸、控制阀、执行元件、油箱、过滤器、管路等。
下面对液压传动系统的主要组成部分进行详细介绍:1. 液压泵:液压泵是液压系统中的主要动力源,它将机械能转化为液压能,并通过液体压缩将液体输送到液压系统中,为液压系统提供动力。
2. 液压储能器:液压储能器用于储存并释放压缩空气或压缩液体,以平衡系统中液压元件的压力波动,并起到能量平衡的作用。
3. 液压缸:液压缸是液压传动系统中的执行元件,根据液压原理将压缩液体能量转化为机械能,进行推拉或旋转运动。
4. 控制阀:控制阀用于控制液压系统中液体流动的方向、流量和压力,实现对液压系统的控制和调节。
5. 执行元件:执行元件是液压传动系统中的主要工作部件,包括液压缸、液压马达等,用于根据控制阀的指令实现机械运动。
6. 油箱:油箱用于存放液压系统所需的液体,并起到冷却、沉淀和过滤的作用。
7. 过滤器:过滤器用于过滤液压系统中的杂质和杂质,保证液体的清洁度,延长系统的使用寿命。
8. 管路:液压系统中的管路用于连接各个液压元件,输送压缩液体,起到传递能力和能量平衡的作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压与气压传动知识点复习总结(很全) 一,基本慨念
1,液压传动装置由动力元件,控制元件,执行元件,辅助元件和工作介质(液压油)组成
2,液压系统的压力取决于负载,而执行元件的速度取决于流量,压力和流量是液压系统的两个重要参数 其功率N=PQ
3, 液体静压力的两个基本特性是:静压力沿作用面内法线方向且垂直于受压面;液体中任一点压力大小与方位无关.
4,流体在金属圆管道中流动时有层流和紊流两种流态,可由临界雷诺数(Re=2000~2200)判别,雷诺数(Re )其公式为Re=VD/υ,(其中D 为水力直径), 圆管的水力直径为圆管的内经。
5,液体粘度随工作压力增加而增大,随温度增加减少;气体的粘度随温度上升而变大, 而受压力影响小;运动粘度与动力粘度的关系式为ρ
μν=, 6,流体在等直径管道中流动时有沿程压力损失和局部压力损失,其与流动速度
的平方成正比.22ρλv l d p =∆, 2
2
v p ρξ=∆. 层流时的损失可通过理论求得λ=64e
R ;湍流时沿程损失其λ与Re 及管壁的粗糙度有关;局部阻力系数ξ由试
验确定。
7,忽略粘性和压缩性的流体称理想流体, 在重力场中理想流体定常流动的伯努利方程为γρυ++22
P h=C(常数),即液流任意截面的压力水头,速度水头和位置
水头的总和为定值,但可以相互转化。
它是能量守恒定律在流体中的应用;小孔流量公式q=C d A t ρp ∆2,其与粘度基本无关;细长孔流量q=∆l
d μπ1284P 。
平板缝隙流量q=p l
bh ∆μ123
,其与间隙的 三次方成正比,与压力的一次与方成正比. 8,流体在管道流动时符合连续性原理,即2111V A V A =,其速度与管道过流面积成反比.流体连续性原理是质量守衡定律在流体中的应用.
9,在重力场中,静压力基本方程为P=P gh O ρ+; 压力表示:.绝对压力=大气压力+表
压力; 真空度=大气压力-绝对压力. 1Mp=10pa 6,1bar=105pa.
10,流体动量定理是研究流体控制体积在外力作用下的动量改变,通常用来求流体
对管道和阀件的作用力;其矢量表达式为:F=)(12V V q dt
dmv -=ρ;=F 222z y x f f f ++. f z y x f f ,,分别是F 在三个坐标上的图影。
11,滑阀液动力有稳态液动力和瞬态液动力,稳态力与阀口的开口量成比例,而
瞬态力与开口量的变化率(滑阀移动速度)成比例。
稳态液动力方向总是具有使
阀口关闭趋势.
12,液压油牌号如L-HM-32,其中32是在温度40℃时,运动粘度的平均值
13,电磁铁是电气系统与液压系统之间的信号转换元件,按使用电源可分为交流
和直流电磁铁;按衔铁是否侵有油液可分为干式和湿式电磁铁
14,二通插装阀分盖板插装阀和螺纹插装阀。
盖板插装阀一般由盖板单元,主阀
单元,插装阀块体和先导阀组成,适应大流量系统。
15,双作用单活塞杆油缸是使用最广泛的一种油缸,其往返速度比λ是设计油缸
的重要参数;双作用单活塞缸组成差动回路时,其速度增大,而推力减小。
16,齿轮泵的泄漏途径为端面,经向和齿轮啮合处,其中以端面泄漏最为严重。
高压齿轮泵采用端面(轴向)补偿以减少端面泄漏和提高油压.
17,双作用叶片泵的定子曲线由两段小圆弧,两段大圆弧和四段过渡曲线组成;
过渡曲线通常采用等加速和等减速曲线; 排 ,吸油腔处在过渡曲线段且对称
布置,经向力平衡.叶片为双数。
18,斜盘式轴向柱塞存在柱塞与柱塞孔,缸体与配流盘,滑靴与斜盘 三种摩擦付,后两种摩擦副采用静压平衡支撑以减少磨损.柱塞为奇数。
19,单向阀除具有通断功能外,还可以在主回油路中做背压阀用;液控单向阀组
成液压锁具有锁闭功能;单向阀还能与节流阀、顺序阀等组成多功能的阀。
20,顺序阀的出口一般接执行元件,且泄油须单独外泄;而溢流阀出口接油箱,内
泄回油. 改变顺序阀的操控方式和泄油方式,可组成四种控泄方式。
顺序阀还可
以具有背压阀、卸荷阀的功能,其与单向阀组合可以作平衡阀用。
21,溢流阀在定量泵+节流调速系统中起稳压作用并可实现多级调压;在变量泵容
积调速系统中作安全阀用。
还可以与其他阀组合具有泄荷、背压的功能。
22,根据节流阀在回路中的不同位置,节流调速可分为进油,回油和旁路节流调
速回路。
节流调速回路特性一般可用F-V 方程描述,普通节流阀的速度刚性较
差,只适合轻载和速度要求不高的系统。
用调速阀等替代普通节流阀进行节流调
速可使回路性能提高。
23, 调速阀由节流阀和定差减压阀串联而成, 溢流节流阀由节流阀和 差压溢流
阀并联而成;其稳流原理是用压力反馈保持节流阀前后压差基本不变。
溢流节流
阀只能使用在进油路上,而调速阀可以安装在进、回油路上。
无论是哪种阀均不
能接反,否则压力补偿不起作用。
24容积调速回路分为变量泵+定量马达(又称恒扭矩调速),定量泵+变量马达(又
称恒功率调速)和变量泵 +变量马达三种基本形式。
实际应用时为提高系统性。
