天然气系统相关设备——加热换热设备
在天然气工业中，随时随地都会遇到热量传递的问题，例如：天然 气在常温集气过程中为防止节流后形成低温而生成水合物，而需对天 然气加热；在低温集气站内为了降低天然气的温度并回收冷量，需对 原料气与产品气进行换热；在蒸发、精馏、干燥等单元操作中，需要 按一定速率输入或输出热量以实现正常的操作等。完成以上功能的设 备称为加热换热设备(统称为换热器)。
换热器种类繁多，若按其传热面的形状和结构进行分类可分为管型、 板型和其他型式换热器。而管型换热器又可分为管壳式换热器、套管 式换热器、蛇管式换热器；板型换热器可分为板式换热器、板翅式换 热器、板壳式换热器、螺旋板式换热器。其他型式换热器是为了满足 一种特殊要求而出现的换热器，如回转式换热器、热管换热器等。管 壳式换热器若按功能命名又可分为冷凝器、加热器、再沸器、蒸发器、 过热器等。以下介绍天然气行业中常用的几种换热器。
天然气换热器设计
天然气换热器设计(总65页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1 换热器的概述...............................................错误!未定义书签。
换热器的概述.............................................错误!未定义书签。
换热器的基本要求.........................................错误!未定义书签。
换热器管子排列 .....................................错误!未定义书签。
制造工艺 ............................................错误!未定义书签。
质量检验 ............................................错误!未定义书签。
换热器的分类[1] ...........................................错误!未定义书签。
浮头换热器简介 .....................................错误!未定义书签。
换热器的工作方式[10].......................................错误!未定义书签。
换热器的防腐蚀 .....................................错误!未定义书签。
换热器的材料[3]......................................错误!未定义书签。
换热器的安装[11]...........................................错误!未定义书签。
2 热力计算....................................................错误!未定义书签。
输气管道天然气加热设备选型及控制

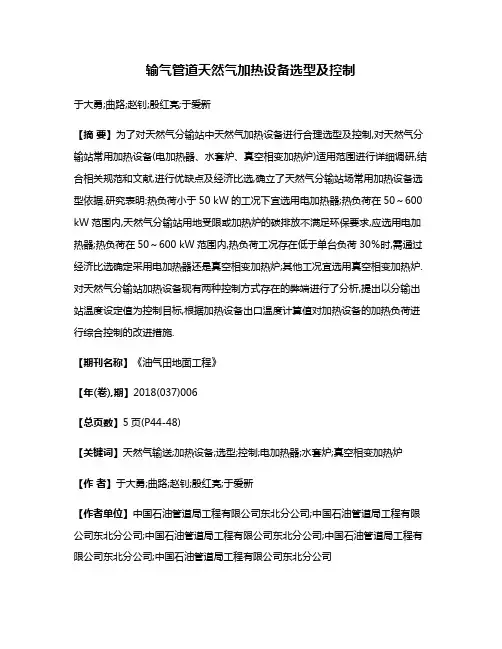

输气管道天然气加热设备选型及控制于大勇;曲路;赵钊;殷红亮;于爱新【摘要】为了对天然气分输站中天然气加热设备进行合理选型及控制,对天然气分输站常用加热设备(电加热器、水套炉、真空相变加热炉)适用范围进行详细调研,结合相关规范和文献,进行优缺点及经济比选,确立了天然气分输站场常用加热设备选型依据.研究表明:热负荷小于50 kW的工况下宜选用电加热器;热负荷在50～600 kW范围内,天然气分输站用地受限或加热炉的碳排放不满足环保要求,应选用电加热器;热负荷在50～600 kW范围内,热负荷工况存在低于单台负荷30％时,需通过经济比选确定采用电加热器还是真空相变加热炉;其他工况宜选用真空相变加热炉.对天然气分输站加热设备现有两种控制方式存在的弊端进行了分析,提出以分输出站温度设定值为控制目标,根据加热设备出口温度计算值对加热设备的加热负荷进行综合控制的改进措施.【期刊名称】《油气田地面工程》【年(卷),期】2018(037)006【总页数】5页(P44-48)【关键词】天然气输送;加热设备;选型;控制;电加热器;水套炉;真空相变加热炉【作者】于大勇;曲路;赵钊;殷红亮;于爱新【作者单位】中国石油管道局工程有限公司东北分公司;中国石油管道局工程有限公司东北分公司;中国石油管道局工程有限公司东北分公司;中国石油管道局工程有限公司东北分公司;中国石油管道局工程有限公司东北分公司【正文语种】中文天然气分输站的分输压力与管道运行压力相差较大，因经过调节阀前后的压差大，造成较大的节流温降，并导致经阀门后及出站管道的天然气温度过低。
为防止天然气温度过低产生冰堵[1]，需在调压前对天然气进行加热。
天然气加热设备的合理选取对管道安全平稳经济运行至关重要。
在长输管道上，天然气加热设备选取的常规做法是：当总加热负荷不大于100 kW 时，选用电加热器；单台加热炉的热负荷小于或等于630 kW时，选用负压燃烧的常压水套加热炉；站场总热负荷在1 000～3 000 kW时，选用真空相变加热炉。
天然气分输站场加热设备选型分析
天然气分输站场加热设备选型分析摘要：合理地选择加热设备类型对于保证天然气分输站场的安全生产运行具有重要意义，本文对天然气分输站场加热设备特点进行分析，结合近年来实际运行状况归纳出水套炉、真空炉、热媒炉、电加热器等常规加热设备以及新型的催化式红外加热炉的加热特点和适用范围，并通过工程实例进行技术经济分析，推荐出适合工程应用的加热设备选型，保障天然气分输站场的安全平稳运行。
关键词：天然气分输站场；加热设备；热负荷；选型；红外加热一、引言在天然气分输站场中，通常需调压后向下游用户进行分输，受焦耳-汤姆逊效应影响，压降较大时会导致天然气温降也较大，埋地管道容易出现冻胀和应力集中等问题，因此，在分输站场中一般在计量后需对天然气进行预加热，达到工艺所需温度后，经调压出站实现分输，根据不同站场的输气工况，合理选择加热设备类型对于保证天然气站场的安全生产运行具有重要意义[1][2]。
在国内天然气分输站场中，应用较多的有水套炉、真空炉、热媒炉、电加热器等常规加热设备[3]。
近年来，随着国外新工艺、新技术的引入，一种新型的加热设备逐渐进入长输管道行业——催化式红外加热炉，与常规加热设备采用热媒介换热不同，催化式红外加热设备通过在低温条件下天然气与氧气发生氧化还原反应，产生红外线辐射对管道直接进行加热。
本文通过对西气东输某输气站场中加热设备进行选型研究，分析包括催化式红外加热炉在内的各类型加热设备在天然气分输站场中的应用特点和范围。
二、加热负荷计算在加热设备选型分析之前，需结合站场运行工况计算所需加热负荷[4]。
在保证站场调压后温度不低于0℃的情况下，选取冬季高峰小时用气工况进行计算，热负荷计算公式如下：P= V•ρ•（H1-H2）/3600×24/η（1）其中：P——加热设备功率，kW；V——气体体积流量，Nm3/d；ρ——气体密度，kg/ m3；η——加热效率，取85%；H1——加热器出口温度对应气体焓值，kJ/kg；H2——加热器进口温度对应气体焓值，kJ/kg。
燃气热水器的原理
燃气热水器的原理
燃气热水器是一种通过燃烧燃气来加热水的设备。
它的工作原理如下：
1. 燃气供应：燃气热水器使用天然气或液化气作为燃料。
燃气通过管道进入热水器内部。
2. 点火：当用户打开热水器的热水龙头时，热水器会检测到水流，并启动点火装置。
点火装置会引燃燃气，产生火焰。
3. 加热：点火后，燃气火焰会燃烧在燃气热水器的加热器上。
加热器通常由一系列的燃气喷嘴和换热管组成。
燃气通过喷嘴进入加热器，与空气混合后燃烧，释放热能。
该热能通过换热管传递给水，并使水温不断升高。
4. 温控和安全保护：燃气热水器通常配备有温度传感器和温度控制器。
温度传感器能够感知热水的温度，一旦达到设定的温度，温度控制器就会停止燃气的供应，保持水温稳定。
此外，燃气热水器还会配备一些安全装置，例如气压开关和烟感传感器，以确保热水器的正常运行并避免燃气泄露或其他安全问题。
5. 热水输出：加热后的热水通过热水管道输出到用户需要的位置，例如洗手间、厨房等。
总之，燃气热水器通过燃烧燃气加热水，利用加热器和换热管将热能传递给水，最终提供热水供应。
同时，燃气热水器还通过温度控制和安全保护装置来确保热水器的安全和稳定运行。
油田集输工艺技术说明3
2.原油稳定技术
原油稳定技术：原油密闭集输技术的一项必不可少的配套 技术，通过负压、加温、蒸馏和大罐抽气等多种方式，回收原 油中易挥发的轻质组分，从而降低原油的饱和蒸汽压，减少在 储运过程中的挥发损耗，达到原油稳定的目的。
早期原油稳定采用负压闪蒸，但由于国产负压螺杆压缩机故障 率高，而引进价格昂贵，现已较少采用； 正压加热闪蒸具有设备少、工艺过程简单、管理方便、运行费 用低等优点，近年来得到较多的采用； 对于轻组分含量高，或有特殊要求的情况，可采用蒸馏稳定；
5.原油预脱水技术
油田进入高含水期生产后，进行预脱水的目的在于及时 分出原油中的大量游离水，节省集输过程中的能耗，使原油含 水达30％左右再进入电脱水器，处理成合格原油。 辽河油田针对原油高含水期，大部分污水已从油中游离 的实际情况，研制出一种净水剂，用于原油预脱水，大面积推 广应用，取得了十分突出的节能效果。 该技术具有运行成本低、出水水质高、净化油质量好、运 行安全可靠、管理方便、运行平稳和改造费用低等特点。
一、油田地面工程技术现状
1.原油密闭集输技术
原油密闭集输：指原油从井口经接转站到联合站，不经过任
何开式设备，整个原油集输处理过程均密闭进行，直到产出 稳定的原油。 实现密闭流程的主要措施有三项： 一是在接转站采用承压式密闭缓冲罐； 二是在联合站采用压力容器脱水； 三是增加原油稳定装置。集输过程密闭运行后，油气损 耗一般不超过0.5％，提高了经济效益和管理水平，减少了环 境污染。
9.滩海油田工程技术
针对渤海湾滩海海床平坦、淤泥层厚，以及潮差大等特点，
探索出了一套符合生产实际的工程技术。 在水深浅于1m的近岸区域，修建堤路，沿路建沙石平台， 在平台上钻丛式井，各种管线沿堤敷设，与陆上生产系统 相连接； 在极浅海区域，采用浅吃水钻井平台钻丛式井或大斜度井， 建设简易采油平台，用浅海工作船运油。 对于规模较大的连片油田，建丛式井采油平台和中心处理 平台，原油经海底管线集输到中心平台处理后管输上岸。
天然气冷、热、电三联供系统简介
天然气冷、热、电三联供系统简介1、背景天然气是洁净能源，在其完全燃烧后及采取一定的治理措施，烟气中NOx等有害成分远低于相关指标要求，具有良好的环保性能。
美国有关专家预测如果将现有建筑实施冷、热、电三联供(Combined cooling heating and power，简称CCHP)的比例从4%提高到8%，到2020年CO2的排放量将减少30%。
2、概念与优势燃气冷、热、电三联供简单地说即为：天然气发电、余热供热、余热制冷。
相比于常规供能燃煤发电、燃气供热、电制冷，具有能源梯级利用，综合能源利用率高；清洁环保，减少排放CO2，SO2；与大型电网互相支撑，供能安全性高的优势及对燃气和电力有双重削峰填谷作用。
以天然气为燃料的动力装置，例如燃气轮机、燃气内燃机、斯特林发动机、燃料电池等，在发电的同时，其排放的余热被回收，用于供热或驱动空调制冷装置，如吸收式制冷机或除湿装置等，这种以天然气为燃料，同时具备发电、供热和供冷功能的能源转换和供应系统，就是天然气冷、热、电联供系统。
相比传统的集中式供能，天然气冷、热、电三联供系统是建立在用户侧的小型的、模块化的能源供给系统，避免了长距离能源输送的损失，为能源供应增加了安全性、可靠性和灵活性。
3、天然气冷、热、电三联供分类天然气冷、热、电三联供系统应用于商业、工业等各个领域，一般分为楼宇型和区域型两种。
楼宇型冷、热、电三联供系统，规模较小，主要用于满足单独建筑物的能量需求(如医院、学校、宾馆、大型商场等公共设施)。
单独建筑物一天内的负荷变化较大，会出现高峰或低谷的情况，而系统的运行需要不断进行调整，与负荷需求相匹配。
因此，楼宇型冷、热、电三联供系统对设备的启停机及变工况运行性能有较高的要求，同时在系统集成方面，发电设备、热源设备、蓄能设备之间的优化设计以及与电网配合的优化运行模式也十分必要。
区域型分布式冷、热、电三联供系统主要应用于一定区域内的由多栋建筑物组成的建筑群。
天然气场站加热炉的应用分析
第2期天然气场站加热炉的应用分析25天然气场站加热炉的应用分析李宁（国家管网集团天津天然气管道有限责任公司，天津,300450）摘要我国天然气用量逐年上升。
加热炉作为一种天然气场站主要的加热设备,在天然气输送时作用十分重要。
为探讨目前常用天然气加热炉的优缺点和选用原则,分析了水套炉、电加热炉、催化红外辐射加热炉和管壳式换热器的原理及特点;总结了常用天然气加热炉的应用与发展;以水套炉为例，建立模型,对加热过程中的热力学参数进行了计算分析;最后预测多功能、智能化、安全性好、成本更低的天然气加热炉将是未来的发展方向。
关键词：天然气加热炉原理特点1引言相比传统能源，天然气具有多种优点,在众多领域应用广泛。
天然气场站是天然气在输送过程中进行多种工艺处理的场所。
由于场站上下游的天然气压力需求往往不同，因此在分输时需要进行降压处理。
气体介质经节流降压会产生焦耳-汤姆生效应,使得气体的输送温度急剧下降当天然气的输送温度接近场站的最低设计温度时，发生事故的风险增加。
场站天然气组分中常常含水,温降可能导致天然气中的水汽液化甚至形成固态，对设备造成损伤并影响正常的生产运行旳。
所以当温降达到一定值时需要在天然气场站设置加热装置。
本文总结了常用天然气场站加热装置的结构，分析了工作原理,对比了优劣。
2加热炉的功用天然气场站一般采用加热炉对天然气进行升温处理,用于防止管道内的水产生固态物质，影响正常生产运行。
加热炉利用外部能源作为工作的能量来源。
加热炉选用合理可使天然气场站保持安全稳定和经济高效运行。
天然气场站的加热炉根据工作原理分为水套炉、电加热炉、红外辐射加热炉和换热器2.1水套炉水套炉的结构多为卧式,由壳体、盘管和加热系统组成,加热系统由烟囱、烟管和火筒等组成,结构如图1所示。
水套炉是将燃料燃烧产生的热量通过中间介质传导给被加热介质，使其温度升高的设备间。
天然气场站水套炉以天然气为燃料，天然气燃烧产生的高温烟气通过烟火管将热量传导给中间介质（水和乙二醇的混合物），中间介质再对流经盘管的天然气进行加热。
天然气直燃加热的节能技术
天然气直燃加热系统的节能技术西安昱杰机电设备有限公司席晓哲为了寻求高效节能的加热方式，解决燃煤锅炉的热损耗和对环境的污染问题。
笔者所在的公司——西安昱杰机电设备有限公司（以下简称昱杰公司）推出了天然气直燃加热设备。
天然气直燃加热设备是利用天然气或者液化石油气等清洁燃料对燃烧室里的空气进行加热，由送风机将热风吹出，经过热风管道循环，到达产品表面进行加热或者干燥。
该系统具有以下特点：1、采用直燃加热，减少了热损耗。
传统的加热方式采用原煤、重油作为燃料，这些燃料在燃烧过程中会产生二氧化硫、烟尘、二氧化碳等有害物质，直燃加热会影响产品的质量，污染空气，也存在潜在的安全隐患，所以只能采用传统的间接换热的方式。
间接热交换的方式决定了它的热损耗比较大，能源利用效率相对低下。
以导热油为热量传送媒介的间接式加热法为例，在以下方面热损失较多：一是换热过程多，热量损失大。
先用燃煤（或重油）锅炉进行加热，使导热油加热到一定温度，然后经过热媒管道输送到印刷机等设备的热交换器，再由热交换器把循环风加热到设定温度。
这种加热方式属于多环节间接加热。
导热油锅炉的热效率一般在55-75%，锅炉热损失约为：25-55%。
二是间歇使用的锅炉冷启动加热损耗。
锅炉由常温加热到一定温度需要相对长的时间，要把各种管道预热起来之后才能提供温度相对稳定的热风到印刷等设备。
所有导热油管道外层必须使用岩棉等材料进行保温，再加上阀门及弯头部分的损失，保温效率约为：93%，管路散热损失约为：7%。
三是不管使用几台设备都需要开启导热油锅炉，使得锅炉的负荷不够稳定，热交换效率波动大。
相比之下天然气直燃热风加热技术具有以下特点：一是不需要借助导热油或者其它的热媒进行二次间接加热转换，天然气在热风炉的燃烧室里充分燃烧，直接加热循环风。
二是天然气直接在燃烧室内燃烧，能充分吸收能充分吸收燃烧室内空气中的水分，有利于产品质量，并能相应提高设备运行速度，提高了生产效率。
燃气锅炉原理
燃气锅炉原理燃气锅炉是一种利用燃烧燃气产生热能的设备，通过将燃气与空气充分混合并点燃后，产生高温燃烧气体，通过传热交换将热能传递给水，进而产生蒸汽或热水。
本文将介绍燃气锅炉的工作原理及其组成部分。
一、燃气锅炉的工作原理燃气锅炉的工作原理基于燃烧燃气产生高温气体的原理。
燃气通常指天然气、液化气等可燃气体。
燃气锅炉首先将燃气与空气充分混合，然后点燃混合后的燃气，产生高温燃烧气体。
燃烧气体通过燃烧室和燃烧器的结构优化，以提高燃烧效率和减少污染物排放。
二、燃气锅炉的组成部分1. 燃气供给系统：包括燃气管道、燃气阀门和燃气调节装置等组件，用于将燃气输送到燃烧器。
2. 燃烧系统：燃烧系统由燃烧器和燃烧室组成。
燃烧器是将燃气和空气充分混合并点燃的部件，其结构和设计直接影响着燃烧效率和环境排放。
燃烧室则是用于容纳燃烧过程并使燃烧气体充分与传热面接触的空间。
3. 传热系统：传热系统包括锅炉壳体、水壶、烟管和换热管等部分。
燃烧产生的高温气体通过烟管和换热管与水进行热交换，从而将热能传递给水。
水在传热过程中被加热并转化为蒸汽或热水。
4. 控制系统：控制系统是燃气锅炉的重要组成部分，用于监测和调节燃气、空气、水和烟气等参数，以保证燃烧和传热过程的稳定运行。
控制系统通常包括燃气控制系统、水位控制系统、风压控制系统等。
5. 排烟系统：燃气锅炉在燃烧过程中会产生废气和烟尘，排烟系统用于排除燃烧废气和烟尘，保持燃烧环境的清洁。
6. 安全保护系统：燃气锅炉具备多重安全保护设计，以确保燃烧和传热过程的安全可靠。
常用的安全保护系统包括超温保护、低压保护、燃气泄漏保护和燃烧器熄火保护等。
三、燃气锅炉的工作过程燃气锅炉的工作过程可以分为点火阶段、稳定燃烧阶段和熄火阶段。
1. 点火阶段：当燃气锅炉启动时，燃气控制系统会打开燃气阀门，将燃气输送到燃烧器。
同时，点火装置将火花或火焰引导到燃烧器内的混合气体中，点燃燃气。
2. 稳定燃烧阶段：一旦燃气被点燃，燃烧器会继续提供燃气和空气的混合物，并保持适当的比例。
LNG气化站加气站主要设备与工艺技术概述
LNG气化站加气站主要设备与工艺技术概述引言LNG（液化天然气）气化站和加气站是将LNG从液态转化为气态，并将其供应给相应的用户的关键设施。
本文将对LNG气化站和加气站的主要设备和工艺技术进行概述。
LNG气化站主要设备LNG气化站的主要设备包括LNG储罐、气化炉、冷却装置、调压设备和安全保护系统。
1.LNG储罐：LNG储罐是LNG气化站中用于存储液态LNG的设备。
它通常采用双壁钢质结构，内外层之间填充有绝热材料以保持LNG的低温。
储罐的容量通常根据实际需求而定，一般可以容纳数千立方米的LNG。
2.气化炉：气化炉是将液态LNG转化为气态的关键设备。
在气化炉内，液态LNG通过加热得到高温高压的气态天然气，以满足后续供应需求。
气化炉通常采用燃气或蒸汽加热的方式，通过炉内的换热管道来完成气化过程。
3.冷却装置：冷却装置是LNG气化站中的重要设备，用于对气化后的天然气进行冷却。
由于气态天然气的温度较高，需要通过冷却装置对其进行降温，以便进一步处理或供应给用户。
冷却装置通常采用换热器和冷凝器等设备，通过余热回收和冷却剂循环来实现天然气的冷却。
4.调压设备：调压设备是LNG气化站中的关键设备，用于将高压气态天然气调整为符合用户需求的压力。
调压设备通常采用膜法调压器或压缩机调压器，通过调整调压阀的开度或调整压缩机的工作状态来实现压力调节。
5.安全保护系统：安全保护系统是LNG气化站中的必备设备，用于监控和保护整个系统的运行安全。
安全保护系统包括火灾和爆炸防护设备、气体泄漏监测设备、紧急停气系统等，以确保LNG气化站的安全运行。
加气站主要设备加气站是将气态天然气供应给汽车、工业用户等的设施，其主要设备包括压缩机、储气设备、调压装置和加气枪等。
1.压缩机：压缩机是加气站中的核心设备，用于将天然气压缩至适合存储和运输的压力。
常见的压缩机类型包括往复式压缩机和螺杆式压缩机等，通过压缩机的工作，将气态天然气压缩为高压气体。
