物理第二十章《电与磁》单元测试题
人教版九年级物理第二十章《电与磁》单元测试题(含答案)
人教版九年级物理第二十章《电与磁》单元测试题（含答案）九年级物理单元测试题第二十章电与磁班级：学号：姓名：成绩：一、选择(每题2分共30)题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15答案1、关于磁铁、磁场和磁感线，以下说法正确的是：A. 任何物体在磁体或电流的作用下都会获得磁性B．磁感线是从磁体的N极发出到S极的实际曲线C．磁场的基本性质是对放入其中的磁体产生力的作用D．地球是一个巨大的磁体，地理的南北极与地磁场的南北极基本重合2、POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如下图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是：3、刚学习了磁的知识后，时小丽标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是：4、下列电器对应的工作原理正确的是：A．发电机——电流磁效应 B．电磁继电器——电流的热效应C．电磁铁——电磁感应D．电动机——磁场对通电线圈的作用5、以下说法错误的是：A．要改变通电螺线管磁性的强弱，只能改变螺线管的匝数B．我国家庭电路的电压通常是220VC．电磁继电器的主要组成部分是电磁铁D．金属导体中的电流方向与自由电子定向移动的方向相反6、如下图5所示，小磁针在图示位置静止时，指向不正确的是：第 2 页第 3 页第 4 页的 磁性最强，磁体上磁性最强的部分叫做 。
使原来没有磁性的物体获得磁性的过程叫做 。
17、磁场是有方向的，小磁针在磁场中某点静止时 极所指方向，就是该点的磁场方向。
18、用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着 。
磁铁周围的磁感线都是从磁铁的极出来，回到磁铁的 极。
19、电螺线管周围的磁场跟 磁铁周围的磁场相似，通电螺线管周围的磁场方向与其电流方向之间的关系可以用 定则来判定。
人教版九年级全一册物理《第二十章 电与磁》单元测试卷(附答案)
人教版九年级全一册物理《第二十章电与磁》单元测试卷(附答案)一、选择题1．物理观念是物理核心素养的一个基本要素，磁场具有能量，也属于一个重要的物理观念，磁场的基本性质是指（）A．同名磁极相互排斥B．磁场根本不存在，是假想的C．异名磁极相互吸引D．能够对放入其中的磁体产生磁力的作用2．人类最早的磁化技术出现在我国宋代。
据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。
下列判断正确的是（）A．指南鱼鱼头应标注“N”B．指南鱼周围存在磁感线C．鱼形铁不能被磁体吸引D．指南鱼的腹部磁性最强3．如图是固定房门的“门吸”，金属块可能是（）A．银B．铁C．铝D．锌4．夏天到了，小明用自己的零花钱为奶奶买了一个充电式电风扇，下列与该电风扇工作原理相同的是（）A．B．C．D．5．如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关6．如图所示，对于图片中所描述的物理过程的分析正确的是（）A．图甲，装置揭示的原理可制成电动机，它是将机械能转化为内能B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至aC．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作用7．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。
下列说法正确的是（）A．光敏电阻所在的电路为工作电路B．当光照强度增大，电磁铁的磁性减弱D．灯泡应设计在C和D两接线柱之间8．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（）A．螺线管静止不动B．螺线管转动，最后A端指向地理的北方C．螺线管转动，最后A端指向地理的南方D．螺线管转动，最后A端可能指向任何方向9．如图所示，小亮在两块磁铁之间夹上塑料扇叶，通过螺丝钉吸引在干电池的负极上，再利用导线连接电池正极和磁铁，就制成了一个简易电风扇。
人教版九年级物理全一册《第二十章电与磁》单元测试题(附答案)
人教版九年级物理全一册《第二十章电与磁》单元测试题(附答案)学校:___________班级：___________姓名：___________考号：___________1.本试卷满分100分，考试时间60分钟。
2.全卷共31小题，分选择题部分和非选择题部分，选择题部分50分，非选择题部分50分。
选择题部分共50分一、单项选择题(本大题包括15 小题，每小题2分，共30分。
每小题给出的四个选项中，只有一个选项最符合题目的要求)1.关于条形磁铁，下列描述不正确的是()A. 条形磁铁的周围存在磁场B. 条形磁铁的两端磁性最弱C. 条形磁铁可以吸引含有金属镍制造的硬币D. 条形磁铁可以使原本无磁性的铁钉具有磁性2.自贡一学生利用手中的条形磁体做了实验，其中结论正确的是()A. 同名磁极互吸引B. 条形磁体能够吸引小铁钉C. 将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D. 条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了3.关于图中所示的通电螺线管，下列说法正确的是()A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强4.关于地磁场，下列说法中正确的是()A. 磁感线是磁场中真实存在的曲线B. 地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极C. 教室里水平放置 能自由转动的小磁针静止时N极指向地理南极D. 指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用5.如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是()A. 奥斯特用此装置发现了电流磁效应B. 导体竖直方向运动时，电流表指针偏转C. 导体水平方向运动时，电流表指针偏转D. 导体左右运动时，电流表指针偏转方向不变6.小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小。
人教版九年级物理全一册《第二十章电与磁》单元测试卷(含答案)
人教版九年级物理全一册《第二十章电与磁》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________时间:60分钟满分:70分一、单项选择题（每小题2分共12分）1.将扬声器、电池和电流表等元件连成电池如图电路。
断开S，反复快速闭合、断开开关S，扬声器发出咔咔声;断开S,闭合开关S,反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。
下列有关说法正确的是( )。
A.扬声器发声的原理与机发电的原理相同B.扬声器发声时,将机械能转化为电能C.扬声器发电的原理与动圈式话筒工作的原理相同D.电流表指针左右摆动,是因为磁场方向发生变化2.如图是我国自主研发的电磁发射器，它是利用4磁场对电流的作用把弹丸发射出去的。
下列设备中与电磁发射器的工作原理相同的是( )A.发电机B电铃 C.司南 D.电动机A.发动机B.电铃C.司南D.电动机3.以下关于电与磁的描述中,说法正确的是( )。
第3题图A.如图甲所示,当闭合开关后电路中的绿灯亮B.如图乙所示,与发电机工作原理相同C.如图丙所示,与手机无线充电原理相同D.如图丁所示,小磁针偏转是电磁感应现象易干抛的电4.下到设备中、利用磁场对通电学体的作用面工作的是( )。
A.发电机B电动机 C.电磁继电器 D.电水壶5.如图所示,将一根导线AB放置在U形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连，下列说法正确的是( )A.AB不动,磁体水平向左快速移动，指针会偏转B.磁体不动,AB水平向右快速移动,指针不偏转C.磁体不动,AB竖直向上快速移动,指针会偏转D.磁体不动,AB竖直向下快速移动,指针会偏转6.如图所示的四个实验中与扬声器的工作原理相同的是（）A．B．C．D．二.填空题-（每空1分共18分）7.电工在修理电器时,狭缝中的螺丝不容易拧上去，电工师傅将钢螺丝刀在上反复摩擦几下,再去吸住螺丝钉，然后拧上去,这是由于螺丝刀被而具有磁性，从而能够吸引铁制螺丝钉。
人教版九年级物理第二十章《电与磁》单元练习题(含答案)
人教版九年级物理第二十章《电与磁》单元练习题（含答案）一、单选题1．下列关于电磁铁和磁感线的说法中，正确的是（）A．电磁铁的磁性强弱可以改变 B．电磁铁的磁极不能改变C．磁感线是真实存在的 D．磁感线是从S极出发，回到N极2．下列仪器中哪个是根据电磁感应原理制成的 ( )A．电动机 B．电磁继电器 C．扬声器 D．手摇发电机3．下列设备中，原理相同的一组是（）A．电磁铁、发电机 B．电动机、动圈式话筒C．发电机、动圈式扬声器 D．发电机、动圈式话筒4．我国未来的航母将采用自行研制的电磁弹射器,电磁弹射系统包括电源、强迫储能装置导轨和脉冲发射器等等.电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,即可受到强大的推力.下列与电磁弹射器工作原理一致的是A．电饭锅B．麦克风C．发电机D．电风扇5．关于图（甲）、（乙）所示的实验，下列说法正确的是（）A．甲实验的原理与动圈式话筒的工作原理相同B．甲实验的过程中，电能转化为机械能C．乙实验的原理与发电机的工作原理相同D．乙实验的过程中，机械能转化为电能6．日常生活中，电动车因其轻便、节能、低噪声而深受人们的喜爱。
下列装置能反映电动车工作原理的是（）A． B． C． D．7．电磁铁的应用相当广泛，它是利用电流周围产生磁场的原理工作的，最先发现电流周围存在磁场的科学家是（）A．库仑B．奥斯特C．麦克斯韦D．亚里士多德8．如图所示，古代的指南针——司南能够指示方向是因为它具有（）A．磁性B．导电性C．导热性D．延展性9．如图所示，一个空心小铁球放在盛水的烧杯中，漂浮在水面上，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，下列说法正确的是（）A．小铁球受到的重力和浮力是一对平衡力B．此时A端为电磁铁的N极C．滑片P向左滑动，小铁球所受浮力变大D．滑片P向右滑动，容器底部到水的压强变大10．下列关于磁场的描述，正确的是A．沿磁感线方向，磁场逐渐减弱B．磁铁能产生磁场，电流也能产生磁场C．磁体周围的磁感线是从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近二、填空题11．磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。

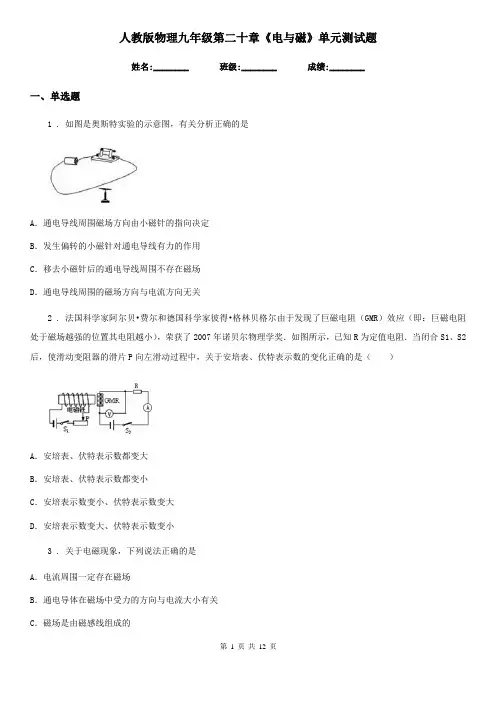

人教版物理九年级第二十章《电与磁》单元测试题
人教版物理九年级第二十章《电与磁》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图是奥斯特实验的示意图，有关分析正确的是A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关2 . 法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应（即：巨磁电阻处于磁场越强的位置其电阻越小），荣获了2007年诺贝尔物理学奖．如图所示，已知R为定值电阻．当闭合S1、S2后，使滑动变阻器的滑片P向左滑动过程中，关于安培表、伏特表示数的变化正确的是（）A．安培表、伏特表示数都变大B．安培表、伏特表示数都变小C．安培表示数变小、伏特表示数变大D．安培表示数变大、伏特表示数变小3 . 关于电磁现象，下列说法正确的是A．电流周围一定存在磁场B．通电导体在磁场中受力的方向与电流大小有关C．磁场是由磁感线组成的D．电动机工作时，把机械能转化为电能4 . 在如图所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置是A．D．B．C．5 . a、b是由相同材料的金属丝绕制而成的导体，用它们探究导体中的电流与其两端电压关系时，相关信息如下图所示，下列说法正确的是（）A．导体a对电流的阻碍作用大于导体b的B．通电时间相同时，导体a产生的热量小于导体b的C．两导体并联时，导体a的功率一定大于b的D．导体a的长度一定小于b的6 . 如图所示，下列关于磁现象的分析中，说法正确的是（）A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相同D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地磁场北极附近7 . 与图中动圈式话筒工作原理相同的是A．扬声器B．电动机C．手摇发电机D．电磁起重机8 . 下列作图中，有错误的是（）A．.磁感线和小磁针B．通电螺线管的极性C．同名磁极的磁感线D．通电螺线管的磁场9 . 如图所示为公交车自动爆破器，危机时刻，司机只需按下开关，自动爆破器即可自动完成破窗．自动爆破器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的．图中的实验与自动爆破器工作原理相同的是B．A．C．D．10 . 如图是“追风者”磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指（）A．异名磁极相互吸引B．同名磁极相互吸引C．异名磁极相互排斥D．同名磁极相互排斥11 . 下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是D．A．B．C．12 . 能使电磁铁的N、S极互换的方法是（）A．把线圈的匝数增加一倍B．改变电流方向C．电流强度减少一半D．把铁芯抽出来13 . 地理的两极和地磁两极并不重合，存在磁偏角，最早发现磁偏角的是（）A．奥斯特B．安培C．沈括D．法拉第二、填空题14 . 将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在________.如图所示装置，通电瞬间直导线向左摆动，这表明________对通电导线有力的作用.15 . 小李利用图示装置做“探究影响滑动摩擦力大小的因素”实验。
电与磁单元测试题(含答案)
第二十章电与磁一、单选题1.假如磁体的磁性消失了，以下情景可能发生的是()A．电灯不能正常发光B．轮船上的罗盘将失去作用C．门吸仍然起作用D．电磁起重机可以吸起比原来更多的钢铁2.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是()A．条形磁体相当于“电源”B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动C．上述过程中是把电能转化为机械能D．上述过程中的原理是电磁感应3.新式的动圈式话筒具有具有噪声低，频响范围宽，指向性好及保真高等优点．动圈式话筒膜片与线圈固定在一起，线圈套在磁铁上，当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈一起振动，于是线圈中产生了随声音变化的电流，下列四个演示实验中原理与动圈式话筒相同的是()A．B．C．D．4.下面说法中错误的是()A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性5.对于交流电，下列说法中正确的是()A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变6.下列装置中，没有用到电磁铁的是()A．电磁起重机B．电磁继电器C．电铃D．电热毯7.对于如图所示的实验，下列说法正确的是()A．这是法拉第的电磁感应实验B．甲、丙对比可说明通电导体周围存在磁场C．本实验揭示了电生磁现象D．图乙断电后，小磁针的N极将会指向地球地磁的北极二、填空题8.我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．9.电磁感应现象的发现，经历了漫长的实验探究过程，这是因为电磁感应现象的产生必须符合一定的条件，这就是______电路中的______导体，在______中做______的运动时，导体中才会有电流产生，这种电流称为____．10.电磁感应现象中，消耗______，得到______．11.以下一些物体：铁屑、钢锯片、铜线、回形针、银币、缝衣针、铝片，根据能否被磁化可以分为两类．可磁化类：________________；不可磁化类：______________.，B，C三根金属棒中有两根具有磁性的磁棒，另一根是铁棒，它们互相靠近时的情形如图所示，则________棒是铁棒．13.为了形象、方便地表示磁场，我们引入了______，磁铁周围的这种曲线都是从________极出来，回到磁铁的________极．14.电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁性强弱与匝数有关”，小明用两个匝数不同的电磁铁(电阻不同)设计了二种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中(1)以上二种设计中，你认为正确的是________(2)简述你的理由____________________________________________．三、实验题15.为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．(1)小红是根据________来判断磁性强弱的．(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________.(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．(4)若将两电磁铁向中间靠拢，它们会互相________．16.探究题随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案：[进行猜想]洋洋的猜想：月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极．[设计并进行实验]洋洋和芳芳均为检验上述猜想所拟定的实验方案：洋洋：(1)取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；(2)小磁针静止时，它的N极所指的方向就是“月磁”的北极．芳芳：(1)取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向；(2)在同一地点，重复(1)实验一次，观察它静止时N极的指向是否总是指向某一方向．[实验结论]如果观察小磁针静止时总是指向某一方向，则月球上________磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极．[交流评估]你认为________的设计较好．小明认为：较好的方案也存在问题；存在的问题改进：______________________.17.如图所示为探究“磁生电”的实验装置．(1)闭合开关，让悬挂着的导体棒AB__________(选填“左右”、“上下”、“沿A向B”或“沿B向A“)运动时，电流计指针会发生偏转．(2)若保持导体棒AB不动，要产生感应电流，正确的操作是________________．(3)实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．装置改进：____________操作改进：______________.(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为________，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与__________有关．四、作图题18.小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．19.请标出图中小磁针的N极．20.请标出图蹄型磁铁的N极和S极，并标出其中一条磁感应线的方向．五、阅读理解题21.阅读《电磁感应的应用﹣﹣动圈式话筒》，回答下列各题．电磁感应的应用﹣﹣动圈式话筒迈克尔·法拉第(Michael Faraday)英国物理学家、化学家，也是着名的自学成才的科学家.1791年9月22日出生萨里郡纽因顿一个贫苦铁匠家庭．他的父亲是个铁匠，体弱多病，收入微薄，仅能勉强维持生活的温饱．但是父亲非常注意对孩子们的教育，要他们勤劳朴实，不要贪图金钱地位，要做一个正直的人．这对法拉第的思想和性格产生了很大的影响．电磁感应是法拉第在电磁学中最重大的发现之一，这一发现永远改变了人类文明．依据电磁感应的原理，人们制造出了发电机，使得电能的大规模生产和远距离输送成为可能；另一方面，电磁感在电工技术、电子技术以及电磁测量等方面都有广泛的应用．人类社会从此迈进了电气化时代．什么是电磁感应呢如图1所示，当导体回路的一部分ab在磁场中做切割磁感线运动时，回路中就会产生电流的现象．这种利用磁场产生电流的方法叫做电磁感应，产生的电流叫做感应电流．在剧场里，为了使观众能听清演员的声音，常常需要把声音放大，放大声音的装置主要包括话筒、扩音器和扬声器三部分．其中话筒的工作原理就是电磁感应，话筒是把声音转变为电信号的装置．如图2所示是动圈式话筒构造原理图，它是利用电磁感应现象制成的，当声音信号(声波)使金属膜片振动时，连接在膜片上的音圈(线圈)随着一起振动，音圈在永磁铁的磁场里振动时，相当于音圈回路的一部分在磁场中做切割磁感线运动，音圈中就产生感应电流(电信号)，感应电流的大小和方向都变化，变化的振幅和频率由声音信号(声波)决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音．请根据上述材料，回答下列问题：(1)动圈式话筒可实现______信号与______信号的相互转换；(2)电磁感应现象是将机械能转换为______能；扬声器能将电能主要转化为______能．22.材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图 1.他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转．进行多次实验，他都没有发现电流表指针发生偏转．材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望．(1)进行奥斯特实验时，在静止的小磁针上方，分别用图2甲和图2乙两种方式放置一根导线．当导线通电时，小磁针发生明显偏转的是________(选填“甲”或“乙”)．(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于________的科学猜想．(3)科拉顿的实验中，________(选填“已经”或“没有”)满足产生感应电流的条件．要使他能观察到电流表指针偏转，你提出的一种改进方法是__________________________________．答案解析1.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．2.【答案】D【解析】由于磁体的磁极磁性最强，即磁感线最为密集，故将条形磁体插入或拔出线圈时，相当于线圈做切割磁感线运动，故电路中会产生感应电流，该现象就是电磁感应现象，即消耗了机械能，产生了电能，且此时的线圈就相当于电源，故上述说法中D是正确的．3.【答案】B【解析】A、该图是电磁铁的原理图，电磁铁是利用通电导线周围存在的磁场的原理制成的，不符合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是奥斯特实验，即通电导体周围存在磁场；不符合题意；D、该图是电动机的原理图，即通电导体在磁场中受力运动；不符合题意；4.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．5.【答案】C【解析】交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；6.【答案】D【解析】电磁起重机，电磁继电器，电铃都用到了电磁铁．而电热毯是把电能转化为内能，是利用电流的热效应．7.【答案】C【解析】A、由实验电路可知为奥斯特的电流磁效应实验，故A错误；B、甲丙两图电流方向不同，小磁针的偏转方向不同，电流通过它产生的磁场对磁体施加力的作用，而磁场的方向与电流的方向有关，故B错误；C、本实验揭示了电生磁现象，故C正确；D、断电后，根据异名磁极相互吸引，小磁针的N极会指向地磁场的南极，故D错误．8.【答案】交流5050【解析】我国的市电采用的是频率为50 Hz的交流电、周期为s；50 Hz指电流在每秒内产生的周期性变化为50次．9.【答案】闭合部分磁场切割磁感线感应电流【解析】产生感应电流的条件可以简单记为：一有闭合电路，二部分导体在磁场中做切割磁感线运动．10.【答案】机械能电能【解析】从电磁感应现象中，感应电流产生过程分析．11.【答案】铁屑、钢锯片、回形针、缝衣针铜线、银币、铝片【解析】磁化是指原来没有磁性的物体有了磁性的过程，能够被磁化的物质，除了铁以外还有钴、镍和许多种合金，统称为磁性材料．能够被磁化的物体的一个特点，就是能够被磁铁所吸引，根据这一特点，很容易判断出本题中的铜、银、铝是不能被磁化的．12.【答案】C【解析】因为A与B相互排斥，因此根据同名磁极相互排斥可知，A、B两根金属棒一定具有磁性，并且磁体可以吸引没有磁性的磁性材料，因此C一定为铁棒．13.【答案】磁感线N(北)S(南)【解析】磁感线能形象地表示磁场，外部磁感线都是由N极指向S极．14.【答案】(1)A(2)探究电磁铁磁性强弱与匝数有关，需控制电流大小相同【解析】15.【答案】(1)吸引大头针的多少(2)线圈匝数电流相同，线圈匝数越多，磁性越强(3)左(4)吸引【解析】(1)实验中小红是根据电磁铁吸引大头针的多少来判断磁性强弱，用到了转换法．(2)两电磁铁串联是为了使两电磁铁的电流相同，由图知，两电磁铁的线圈匝数不同，是研究磁性强弱与线圈匝数的关系；且匝数越多，吸引的大头针越多，说明电磁铁的磁性越强；(3)要使电磁铁磁性增强，应增大电路中的电流，减小滑动变阻值，将滑片向左滑动；(4)根据安培定则，左边电磁铁的上端为N极，下端为S极；右边的电磁铁上端为S极，下端为N 极，可知二者之间为吸引力．16.【答案】有芳芳还要换不同位置进行多次实验【解析】如果观察小磁针静止时总是指向某一方向，则月球上有磁场，且小磁针静止时，它的N 极所指的方向就是“月磁”的北极．上述方案中芳芳的设计较好．为了使实验结论更准确还要换不同位置进行多次实验．17.【答案】(1)左右(2)将蹄形磁铁左右移动(3)换用磁性更强的磁铁或用线圈代替导体棒；让导体或磁铁运动的快一些(4)电源磁场方向【解析】(1)由图知，磁感线方向在竖直方向，所以导体AB左右运动才会切割磁感线，电路中才会有感应电流；(2)若保持导体AB不动，左右移动蹄形磁体，导体会切割磁感线，也能产生感应电流；(3)电流表指针偏转不明显，是电流太弱，从装置上的改进方法：可以换用磁性更强的磁铁、可以换用匝数更多的线圈等；从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快．(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关．18.【答案】【解析】因地磁场沿南北方向，地球南极处为地磁场的N极，地球北极处为地磁场的S极，闭合开关后，船头会指向北方偏转．则螺线管右端为N极，左端为S极，由右手螺旋定则可知电源左端为正极，右端为负极，如图所示．19.【答案】【解析】因为地磁南极在地理北极附近，而地磁北极在地理南极附近，根据异名磁极相互吸引，所以小磁针指向北方(即地磁南极)的为N极，指向南方(即地磁的北极)的是小磁针的S极．20.【答案】【解析】根据同名磁极相互排斥，异名磁极相互吸引．由小磁针静止时N极指向确定磁感线方向，即磁感线是从蹄形磁铁下端的磁极指向上端的磁极，即下端磁极是N极，上端磁极是S极．21.【答案】(1)声电(2)电机械【解析】(1)动圈式话筒的工作原理是：电磁感应现象的应用，工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，即将声信号转化为电信号的过程；(2)电磁感应现象中消耗机械能，产生电能，所以是将机械能转换为电能的过程；而扬声器是消耗电能，产生机械能，所以是将电能转化为机械能的过程；22.【答案】(1)甲(2)磁能产生电(3)已经将电流表等器材置于同一房间(其他合理答案均可)【解析】(1)当通电导线与小磁针平行时，小磁针发生明显偏转；(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电的科学猜想；(3)由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件．要使他能观察到电流表指针偏转可以将电流表等器材置于同一房间．。
第二十章 电与磁 单元测试
第二十章电与磁单元测试姓名：班级：学号：成绩：一、选择题。
（每题3分，共30分）1、如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（）A．磁性B．导电性C．弹性D．绝缘性2、甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示．那么（）A．甲、乙都是N极B．甲、乙都是S极C．甲是S极，乙是N极D．甲是N极，乙是S极3、关于磁体、磁场和磁感线，以下说法中正确的是（）A．铜、铁和铝都能够被磁体所吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用都是通过磁场发生的D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向4、许多物理学家在科学发展的历程中都做出了杰出的贡献，其中首先发现电流磁效应的是（）A．法拉第B．奥斯特C．安培D．焦耳5、下列通电螺线管周围的小磁针北极的标注方向正确的是（）A．B．C．D．6、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是电磁线管的N极，c端是电源正极B．b端是电磁线管的N极，d端是电源负极C．a端是电磁线管的N极，d端是电源正极D．b端是电磁线管的N极，c端是电源负极7、如图所示，闭合开关S，滑片P向左移动，则螺线管（）A．左端为S极，磁性增强B．左端为S极，磁性减弱C．左端为N极，磁性减弱D．左端为N极，磁性增强8、如图所示的四幅图中能说明发电机工作原理的是（）A．B．C．D．9、如图所示，用来研究电动机工作原理的是（）A．B．C．D．10、如图所示，a表示垂直于纸面的一根导体，是闭合电路的一部分．它在磁场中沿图示的方向运动时，不会产生感应电流的是（）A．B．C．D．二、填空题。
（每空2分，共44分）11、磁悬浮列车是利用同名磁极相互的原理来实现悬浮的；磁带和磁卡是利用了磁性材料能够被的原理制成的。
12、爱因斯坦曾说过，磁场在物理学家看来正如他坐的椅子一样实在．磁场虽然看不见、摸不着，但可以通过它对放人其中的产生力的作用来认识它，还可以用形象地来描述它，这是一种科学的思维方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014-2015学年度第二学期九年级物理单元测试题
第二十章 电与磁
班级： 学号： 姓名： 成绩：
一、选择(每题2分共30)
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案
1、关于磁铁、磁场和磁感线，以下说法正确的是： A. 任何物体在磁体或电流的作用下都会获得磁性 B ．磁感线是从磁体的N 极发出到S 极的实际曲线 C ．磁场的基本性质是对放入其中的磁体产生力的作用
D ．地球是一个巨大的磁体，地理的南北极与地磁场的南北极基本重合 2、POS 刷卡机的广泛应用给人们的生活带来了便利．POS 机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如下图所示）．在使用时，将带有磁条的信用卡在POS 机指定位置刷一下，检测头的线圈
中就会产生变化的电流，POS 机便可读出磁条上的信息．下图中能反映POS 刷卡机读出信息原理的是：
3、刚学习了磁的知识后，时小丽标出了下列四种情况下磁体的磁极(小磁针的黑端为N 极)
，其中正确的是：
4、下列电器对应的工作原理正确的是：
A ．发电机——电流磁效应
B ．电磁继电器——电流的热效应
C ．电磁铁——电磁感应
D ．电动机——磁场对通电线圈的作用 5、以下说法错误的是：
A ．要改变通电螺线管磁性的强弱，只能改变螺线管的匝数
B ．我国家庭电路的电压通常是220V
C ．电磁继电器的主要组成部分是电磁铁
D ．金属导体中的电流方向与自由电子定向移动的方向相反
6、如下图5所示，小磁针在图示位置静止时，指向不正确的是：
7、.如图6所示是有关电与磁实验的装置图，其中用来研究电磁感应的是：
8、如图所示实验，下列对有关实验的解释正确的是：
A ．甲图中的实验可得出磁体间异名磁极相斥
B ．乙图中的奥斯特实验说明了电流周围存在磁场
C ．丙图中的实验可得出电流越大，电磁铁的磁性越弱
D ．丁图中的测电笔接触零线氖管一定发光
9、关于如图所示的四幅图的分析，正确的是：
A ．根据图（a ）装置所示原理可制造电动机
B ．根据图（b ）装置所示原理可制造发电机
C ．图（c ）说明电流具有磁效应 D. 图（d ）中大拇指所指的方向是电流方向
10、下列说法正确的是：
A ．电磁铁是利用电流的磁效应工作的
B ．发电机是利用通电线圈在磁场中受力转动的原理制成的
C ．电动机是利用电磁感应现象制成的
D ．奥斯特实验说明利用磁场可以产生电流
11、如图所示是国外媒体报道的一种可发电的足球，这是用皮革包裹的泡沫足球。
每次踢这种球时，它里面的摆锤都会摆动，而摆锤的摇摆又会促使与一个可充电电池相连的发电机开始旋转。
其中发电机的工作原理是电磁感应，下图中能够说明这一原理的是：
图5
A
B
C D
12、在下列因素中，对通电螺线管磁性强弱没有影响的是 ： A. 电流的强弱 B. 电流的方向
C.线圈的匝数
D. 螺线管中是否有铁芯 13、下列选项中．每位科学家与某项重大发现或重大发现的应用相对应．其中对应关系正确的是：
A ．奥斯特—电磁起重机
B ．沈括—地磁的两极和地理两极并不重合
C ．法拉第—发电机
D ．焦耳—电动机
14、电磁感应现象的发现，进一步揭示了电与磁之间的联系，由此发明了电动机，使人类大规模
用电成为可能，开辟了电气化时代，发现这一现象的科学家是：
A.麦克斯韦
B.安培
C.法拉第
D.奥斯特
15、下列图中的
“
”表示闭合电路中垂直于纸面的一段导体的横截面，箭头方向表示导体的运动方向，下列各选项中能产生感应电流的是：
二、填空题：（每空2分，共46分）
16、磁体各部分的磁性强弱不同，其中条形磁体的 磁性最强，磁体上磁性最强的部分叫做 。
使原来没有磁性的物体获得磁性的过程叫做 。
17、磁场是有方向的，小磁针在磁场中某点静止时
极所指方向，就是该点的磁场方向。
18、用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着 。
磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极。
19、电螺线管周围的磁场跟 磁铁周围的磁场相似，通电螺线管周围的磁场方向与其电流方向之间的关系可以用 定则来判定。
20、如右图所示通电螺线管上方放一个小磁针，小磁针静止时的方向如图所示，通电螺线管c 端为 极（填“N”或“S”），电源a 端为 极（填“正”或“负）
21、内部带铁心的螺线管叫 ，电磁铁的优点很多，它的磁性有无可以由 来控制；电磁铁的磁性强弱可以
由 或 来控制；电磁铁的南
北极可以由 来控制，使用起来很方便。
在电流一定时，螺线管的匝数越多，它的磁
性越 ；在螺线管的匝数一定时，电流越大，磁性越 。
22、如左下图1所示的三个图中所蕴含的物理知识分别是：甲图说明通电导线周围存在 ；乙图说明通电导线在磁场中会受到 的作用；丙图说明同名磁极互相 。
23、通电螺线管附近的小磁针静止时，N 极指向如右上图2所示，则螺线管的A 端是 极，电源的D 端是 极。
三、作图题：（每图4分，共24分）
24、根据如下左图中通电螺线管的磁感线方向标出小磁针的N 极以及线圈中电流的方向。
25、磁针在如上右图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。
26、如下左图中两个螺线管通电后互相吸引，而且电流表的连接正确， 请在图中画出螺线管B 的绕法并标出电源的正负极。
27、根据如上右图中通电螺线管的南北极，标出小磁针的N 极和电源的“+”极。
28、如下左图所示，请根据图中给出的通电导体在磁场中的运动方向标出电流方向。
N S
S N
29、如右上图所示，为永磁体A 和电磁铁B 之间的磁场分布。
请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁B 中电源的“+”、“一”极。
＋
2014-2015学年度第二学期九年级物理单元测试题
第二十章 电与磁
参考答案
一、选择(每题2分共30)
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案
C
C
C
D
A
C
A
B
C
A
C
B
B
C
C
二、填空题：（每空2分，共46分）
16、两端，磁极，磁化。
17、北（N ）。
18、磁场，北（N ），南（S ）。
19、条形，安培。
20、北（N ），负。
21、电磁铁，通、断电，电流的强弱，线圈匝数的多少，电流方向，越强，越强。
22、磁场，磁力，排斥。
23、南（S ），正（“+”）。
三、作图题：（每图4分，共24分）
24、如图所示： 25、如图所示：
26、如图所示： 27、如图所示：
28、如图所示： 29、如图所示：
N S
S N
N
N
N ＋
S ＋
-
.。
