有两种方法来控制温度，一种是加热功能，当目前温度下降时，会产生加热（Heater），另一种是冷却功能，当目前温度上升时，会产生冷 却（Refrigerator）；本机无法同一时间在加热或冷却下运作，因此必须只有一种功能被选取，不是加热便是冷却。
!
!
!
-4-
!็ޘຏጡᙷ̈́ޘቑಛ!
R：继电器输出 SPDT（4848 为 SPST）, 250VAC, 5A V：电压脉冲输出 14V +10% ~ -20%(Max. 40mA) C：电流输出 4 ~ 20mA
0：无通讯
1：含 RS-485 通讯功能
□：无 CT
T：含 CT
-1-
!ঈఢॾ!
输入电源 操作电压范围 电源消耗功率 显示方法 输入温度传感器 显示刻度 控制方法
热电偶对（TC）LType 热电偶对（TC）U Type 热电偶对（TC）Txk Type
!Ꮾˢᄱពϯ!
寄存器数值 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 16 17 18
显示
温度范围 0.0 ~ 100.0°C -20.0 ~ 500.0°C -200 ~ 600°C 0.0 ~ 100.0°C -20.0 ~ 400.0°C 100 ~ 1,800°C 0 ~ 1,700°C 0 ~ 1,700°C -200 ~ 1,300°C
量测温度超过范围
输入无法辨视
!ᛋಡᏮ!
本机提供两组警报输出，每一组警报输出可以在设定模式下选择 13 种警报模式，当目标温度高于或低于设定值，警报输出动作，下表为十 三种警报输出模式。
设定值 0 1 2 3 4 5
无警报功能

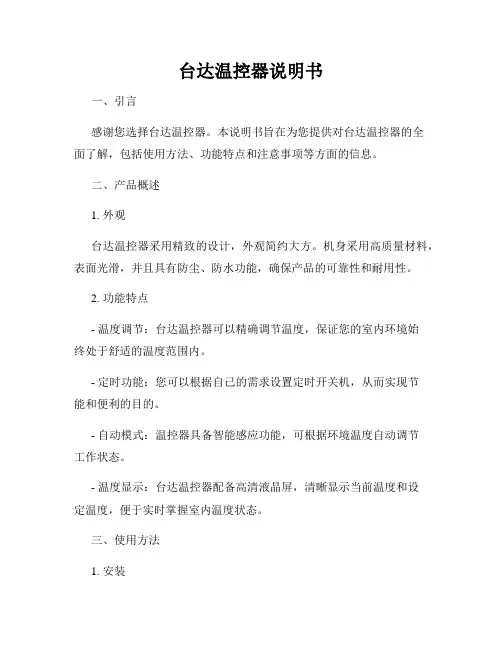

台达温控器说明书
台达温控器说明书一、引言感谢您选择台达温控器。
本说明书旨在为您提供对台达温控器的全面了解，包括使用方法、功能特点和注意事项等方面的信息。
二、产品概述1. 外观台达温控器采用精致的设计，外观简约大方。
机身采用高质量材料，表面光滑，并且具有防尘、防水功能，确保产品的可靠性和耐用性。
2. 功能特点- 温度调节：台达温控器可以精确调节温度，保证您的室内环境始终处于舒适的温度范围内。
- 定时功能：您可以根据自己的需求设置定时开关机，从而实现节能和便利的目的。
- 自动模式：温控器具备智能感应功能，可根据环境温度自动调节工作状态。
- 温度显示：台达温控器配备高清液晶屏，清晰显示当前温度和设定温度，便于实时掌握室内温度状态。
三、使用方法1. 安装- 将温控器固定在墙壁上，确保安装牢固。
- 接通电源，并将电源线正确连接到温控器上。
2. 设置温度- 按下温度调节按钮，通过上下键调整温度值。
- 确认设置后，按下确认键保存。
3. 设置定时开关机- 进入定时功能界面，按照屏幕上的提示依次设置开机和关机时间。
- 确认设置后，按下确认键保存。
4. 切换工作模式- 通过按下模式切换键，可在制冷模式、制热模式和自动模式之间进行切换。
四、注意事项1. 温度设置- 在夏季高温季节，建议将温度设定在适当较高的范围，以避免过度制冷引起不适。
- 在冬季寒冷季节，建议将温度设定在适当较低的范围，以避免过度加热引起不适。
2. 安全使用- 使用前请仔细阅读本说明书，并按照说明书操作。
- 请勿将温控器暴露在潮湿、高温或极寒的环境中，以免影响产品性能。
- 请勿在温控器上堆放物品，确保其周围空间畅通。
3. 维护和保养- 定期进行外部清洁，可以使用软布擦拭表面污垢。
- 请勿使用酸性、碱性或有腐蚀性的清洁剂清洁温控器。
- 如发现温控器存在故障，请及时与专业维修人员联系，切勿私自拆卸或修理。
五、常见问题解答1. 温控器无法启动怎么办？- 请检查温控器是否与电源连接正常。

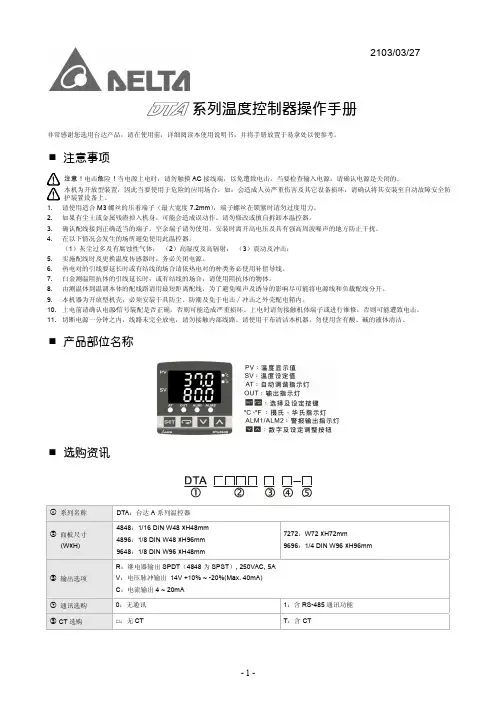

台达温度控制器 DTA系列手册
显示刻度 控制方法
控制输出种类
采样周期 耐震动 耐冲击 操作环境温度 存放环境温度 操作高度 操作环境湿度 面板防护等级
交流电 100 ~ 240V, 50/60Hz
额定电压 85% ~110%
5VA Max.
七段 LED 显示； 目前温度值：红色，设定温度值：绿色
热电偶对：K, J, T, E, N, R, S, B, U, L, Txk
0 ~ 600°C -20.0 ~ 400.0°C
-200 ~ 400°C -20.0 ~ 400.0°C
-100 ~ 850°C -20.0 ~ 500.0°C -200 ~ 1,300°C
-200 ~ 850°C -200 ~ 500°C -200 ~ 800°C
设定值 PV SV
未接温度传感器
按V
按V
选择加热⁄冷却
按V
或
设定热⁄冷控制周期
（PID 控制时设定）
按V
按键锁定功能
按V
警报 1 模式设定
按V
测量温度误差调整
输出量显示及调整
警报 2 模式设定
按V
按V
按V
20mA 输出误差调整 （电流输出时显示）
有 CT 功能时，当有 OUT 输出显示目 前 OUT 电流值
ASCII, RTU 通讯格式选择
CONTROL：选择控制方式，ON/OFF（
）或 PID（ ）或手动调整（
）
SWITCH：加热 （
）冷却（
）选择
AL1 SET：警报一模式设定（请参阅「警报输出」说明）
AL2 SET：警报二模式设定（请参阅「警报输出」说明）
C SELECT: ASCII, RTU 通讯格式选择
台达温控器说明书
台达温控器说明书一、操作手册1. 打开温控器外壳，将电源插头插入电源插座。
2. 按下电源开关，温控器将自动启动。
3. 通过触摸屏或遥控器设置温度。
4. 当温度达到设定值时，温控器会自动关闭加热器。
5. 当需要手动打开或关闭加热器时，可以通过触摸屏或遥控器上的加热器开关实现。
6. 当需要调整温度设定值时，可以通过触摸屏或遥控器上的温度设定键进行调节。
7. 当需要调整时间时，可以通过触摸屏或遥控器上的时间设定键进行调节。
8. 当需要查看当前温度和湿度时，可以通过触摸屏或遥控器上的显示键查看。
9. 当需要重置温控器时，可以按下重置按钮，将所有设定恢复为出厂默认值。
二、技术规格1. 电源电压：220V/50Hz2. 最大功率：1500W3. 测量范围：温度-5℃～50℃，湿度0%～99%RH4. 测量精度：温度±0.5℃，湿度±3%RH5. 控制精度：温度±1℃，湿度±3%RH6. 显示分辨率：温度0.1℃，湿度1%RH7. 外观尺寸：160mm x 80mm x 40mm8. 重量：约1kg三、连接线路图1. 将电源插头插入电源插座。
2. 将加热器的电源插头插入温控器的加热器接口。
3. 将传感器探头挂在需要测温的位置，并固定好。
4. 将传感器的信号线连接到温控器的信号输入接口。
5. 将触摸屏或遥控器连接到温控器的信号输出接口。
四、设定指南1. 调整温度设定值：通过触摸屏或遥控器上的温度设定键进行调整。
调整后的温度设定值将自动保存，下次开机时无需重新设置。
2. 调整时间设定值：通过触摸屏或遥控器上的时间设定键进行调整。
调整后的时间设定值将自动保存，下次开机时无需重新设置。
3. 查看当前温度和湿度：通过触摸屏或遥控器上的显示键查看当前温度和湿度。
同时还可以查看历史记录，了解温度和湿度的变化情况。
4. 重置温控器：当需要将所有设定恢复为出厂默认值时，可以按下重置按钮实现。

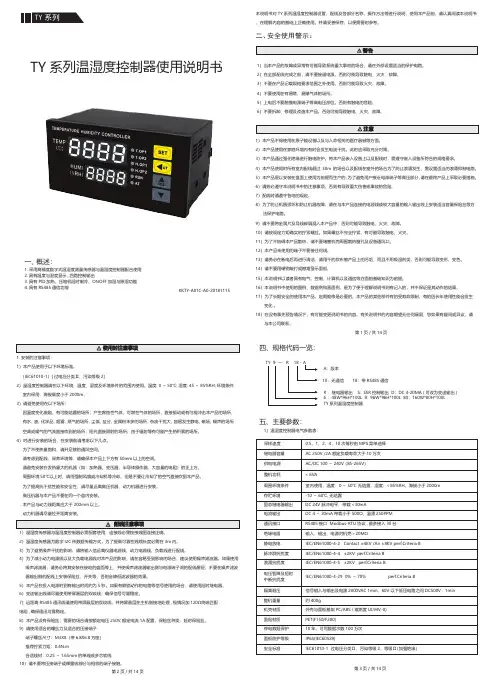

台达 TY 系列温湿度控制器说明书
第1页/共14页本说明书对TY 系列温湿度控制器设置、配线及各部分名称，操作方法等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。
并请妥善保存，以便需要时参考。
二、 安全使用警示：1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。
2）本产品使用在家庭环境内有时会发生电波干扰。
此时应采取充分对策。
3）本产品通过强化绝缘进行触电防护。
将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。
4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。
5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。
6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。
7）配线时请遵守各地的规定。
8）为了防止机器损坏和防止机器故障，请在与本产品连接的电源线或较大容量的输入输出线上安装适当容量保险丝等方 法保护电路。
9）请不要将金属片及导线碎屑混入本产品中，否则可能导致触电、火灾、故障。
10）请按规定力矩确实的拧紧螺丝。
如果螺丝不完全拧紧，有可能导致触电、火灾。
11）为了不妨碍本产品散热，请不要堵塞机壳周围散热窗孔及设备通风口。
12）本产品未使用的端子不要接任何线。
13）请务必在断电后再进行清洁，请用干的软布擦产品上的污垢，而且不用吸湿剂类，否则可能导致变形、变色。
14）请不要用硬物敲打或擦蹭显示面板。
15）本说明书以读者具有电气、控制、计算机以及通信等方面的基础知识为前提。
16）本说明书中使用的图例、数据例和画面例，是为了便于理解说明书则有记入的，并不保证是其动作的结果。
17）为了长期安全的使用本产品，定期维修是必要的。
本产品的某些部件有的受寿命限制，有的因长年使用性能会发生 变化 。
18）在没有事先预告情况下，有可能变更说明书的内容。
有关说明书的内容期望无任何漏洞，您如果有疑问或异议，请 与本公司联系。

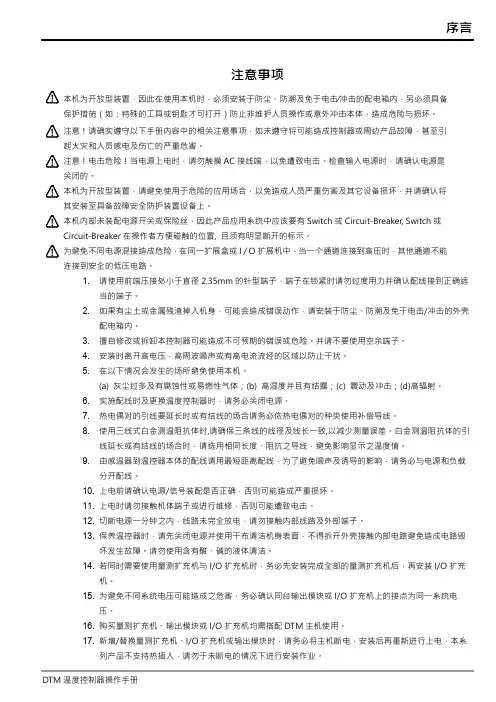

DELTA台达 温控器DTM系列操作手册-操作指南
序言DTM温度控制器操作手册注意事项本机为开放型装置，因此在使用本机时，必须安装于防尘、防潮及免于电击∕冲击的配电箱内，另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险与损坏。
注意！请确实遵守以下手册内容中的相关注意事项，如未遵守将可能造成控制器或周边产品故障，甚至引起火灾和人员感电及伤亡的严重危害。
注意！电击危险！当电源上电时，请勿触摸AC接线端，以免遭致电击。
检查输入电源时，请确认电源是关闭的。
本机为开放型装置，请避免使用于危险的应用场合，以免造成人员严重伤害及其它设备损坏，并请确认将其安装至具备故障安全防护装置设备上。
本机内部未装配电源开关或保险丝，因此产品应用系统中应该要有Switch或Circuit-Breaker, Switch或Circuit-Breaker在操作者方便碰触的位置, 且须有明显断开的标示。
为避免不同电源混接造成危险，在同一扩展盒或I / O扩展机中，当一个通道连接到高压时，其他通道不能连接到安全的低压电路。
1. 请使用前端压接处小于直径2.35mm的针型端子，端子在锁紧时请勿过度用力并确认配线接到正确适当的端子。
2. 如果有尘土或金属残渣掉入机身，可能会造成错误动作，请安装于防尘、防潮及免于电击/冲击的外壳配电箱内。
3. 擅自修改或拆卸本控制器可能造成不可预期的错误或危险。
并请不要使用空余端子。
4. 安装时离开高电压，高周波噪声或有高电流流经的区域以防止干扰。
5. 在以下情况会发生的场所避免使用本机。
(a) 灰尘过多及有腐蚀性或易燃性气体；(b) 高湿度并且有结露；(c) 震动及冲击；(d)高辐射。
6. 实施配线时及更换温度控制器时，请务必关闭电源。
7. 热电偶对的引线要延长时或有结线的场合请务必依热电偶对的种类使用补偿导线。
8. 使用三线式白金测温阻抗体时,请确保三条线的线径及线长一致,以减少测量误差。
白金测温阻抗体的引线延长或有结线的场合时，请选用相同长度、阻抗之导线，避免影响显示之温度值。

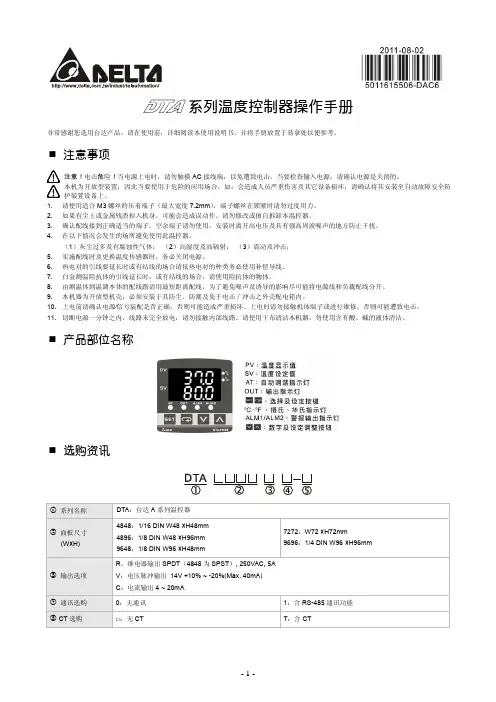

台达_DTA_温控器_说明书
- 1 - 非常感谢您选用台达产品请在使用前详细阅读本使用说明书并将手册放置于易拿处以便参考。
电击险当电源上电时请勿触摸AC接线端以免遭致电击。
当要检查输入电源请确认电源是关闭的。
本机为开放型装置因此当要使用于危险的应用场合如会造成人员严重伤害及其它设备损坏请确认将其安装至自动故障安全防护装置设备上。
1. 请使用适合M3螺丝的压着端子最大宽度7.2mm端子螺丝在锁紧时请勿过度用力。
2. 如果有尘土或金属残渣掉入机身可能会造成误动作。
请勿修改或擅自拆卸本温控器。
3. 确认配线接到正确适当的端子。
空余端子请勿使用。
安装时离开高电压及具有强高周波噪声的地方防止干扰。
4. 在以下情况会发生的场所避免使用此温控器。
1灰尘过多及有腐蚀性气体2高湿度及高辐射3震动及冲击5. 实施配线时及更换温度传感器时务必关闭电源。
6. 热电对的引线要延长时或有结线的场合请依热电对的种类务必使用补偿导线。
7. 白金测温阻抗体的引线延长时或有结线的场合请使用阻抗体的物体。
8. 由测温体到温调本体的配线路请用最短距离配线为了避免噪声及诱导的影响尽可能将电源线和负载配线分开。
9. 本机器为开放型机壳必须安装于具防尘、防潮及免于电击∕冲击之外壳配电箱内。
10. 上电前请确认电源??信号装配是否正确否则可能造成严重损坏。
上电时请勿接触机体端子或进行维修否则可能遭致电击。
11. 切断电源一分钟之内线路未完全放电请勿接触内部线路。
请使用干布清洁本机器勿使用含有酸、碱的液体清洁。
系列名称DTA台达A系列温控器面板尺寸W×H 48481/16 DIN W48 ×H48mm 48961/8 DIN W48 ×H96mm 96481/8 DIN W96 ×H48mm 7272W72 ×H72mm 96961/4 DIN W96 ×H96mm 输出选项R继电器输出SPDT4848为SPST 250VAC 5A V电压脉冲输出14V 10 -20Max. 40mA C电流输出4 20mA 通讯选购0无通讯1含RS-485通讯功能CT选购□无CT T含CT - 2 -输入电源交流电100 240V 50/60Hz 操作电压范围额定电压85 110 电源消耗功率5VA Max. 显示方法七段LED显示目前温度值红色设定温度值绿色输入温度传感器热电偶对K J T E N R S B U L Txk 白金测温电阻Pt100 JPt100 显示刻度0.1 全刻度控制方法PID或ON/OFF或手动输出继电器输出交流250V5A单刀双闸4848为单刀单闸电压脉冲输出直流14V最大输出电流40mA 控制输出种类电流输出直流4 20mA输出负载阻抗需小于600?? 采样周期0.5秒耐震动10 55Hz 10m/s2 3轴方向10min 耐冲击最大300m/ s2 3轴6方向各3次操作环境温?0°C 50°C 存放环境温度-20°C 65°C 操作高度2000公尺操作环境湿度35 85 RH无结露面板防护等级IP65 运转模式运转控制相关参数设定显示器说明出厂默认值RUN/STOP设定控制动作开始或停止RUN ALARM1 HIGH第一组警报上限设定4.0°C ALARM1 LOW第一组警报下限设定4.0°C ALARM2 HIGH第二组警报上限设定4.0°C ALARM2 LOW第二组警报下限设定4.0°C Key lock全部按键锁定只允许SV值变更及OFF同时按下和可恢复按键功能OFF 输出量显示及手动输出时输出量调整。
仪表台达温控说明书
中达电通公司版权所有1. 输入部分1.1 热电阻输入 11.2 热电偶输入 21.3 模拟量输入 21.4 模拟量定义 32. 输出部分2.1 继电器输输出 42.2 电压脉冲输出 42.3 固态继电器介绍 52.4 模拟量输出控制 52.5 调功调压器简介 62.6 模拟量输出调整 72.7 P 变送的实现 73. 控制方式3.1 PID 控制概念 93.1.1 输出量 93.1.2 P 比例控制念 11 3.1.2 I 积分控制概念 113.1.3 D 微分控制概念 123.1.4 自整定(AT) 13目录V目录3.1.5 自整定原理 133.1.6PID参数微调 143.1.7 阀门,变频器的设定 153.1.8PID双向输出 153.2ONOFF控制 153.3 手动控制 163.4 程序控制 163.5 程序控制原理 193.6DTB程序控制断电保持功能激活 194. 报警输出4.1DTE的报警 214.2 超温报警的定义方法 214.3 加热器断线报警 224.4 程序控制报警 235.RS485通讯5.1DTA通讯 245.2DTB通讯 245.3DTC通讯 255.4 温控器与台达人机通讯范例 265.5 温控器与台达PLC通讯范例 326.DTCOM软件6.1DTCOM软件下载 346.2DTCOM的使用 356.3 单一指令测试 386.4 通过DTCOM软件实现程序规划 387.DTE软件的操作7.1更改DTE主机通讯协议 417.2DTE程序规划设定 428. 恢复出厂值的方法8.1D TA恢复出厂值 438.2D TB系列恢复出厂值 458.3D TC系列恢复出厂值 468.4DTE10T,DTE10P主机恢复出厂值 469. 实际应用案例9.1 塑料挤出机-1 479.2 塑料挤出机-2 489.3 热流道控制系统 509.4 油田数据采集 539.5 中空成型机CT检测功能 55目录目录9.6 真空镀膜生产线 569.7 真空镀膜生产线 6010. 一般故障排除方法10.1 故障代码说明 6210.1.1 输入未接 6210.1.2 输入信号错误 6310.1.3 超出上下限 6310.1.4P值闪烁 6310.2 测量偏差排除方法 6310.3 无输出排除方法 6410.4 按键失灵 6410.5 通讯无法写入 64根导线可任意接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2103/03/27րЕޘଠטጡፆү͘Ί!非常感谢您选用台达产品，请在使用前，详细阅读本使用说明书，并将手册放置于易拿处以便参考。
!ڦຍְี注意！电击危险！当电源上电时，请勿触摸AC 接线端，以免遭致电击。
当要检查输入电源，请确认电源是关闭的。
本机为开放型装置，因此当要使用于危险的应用场合，如：会造成人员严重伤害及其它设备损坏，请确认将其安装至自动故障安全防护装置设备上。
1. 请使用适合M3螺丝的压着端子（最大宽度7.2mm ），端子螺丝在锁紧时请勿过度用力。
2. 如果有尘土或金属残渣掉入机身，可能会造成误动作。
请勿修改或擅自拆卸本温控器。
3. 确认配线接到正确适当的端子。
空余端子请勿使用。
安装时离开高电压及具有强高周波噪声的地方防止干扰。
4. 在以下情况会发生的场所避免使用此温控器。
（1）灰尘过多及有腐蚀性气体； （2）高湿度及高辐射； （3）震动及冲击； 5. 实施配线时及更换温度传感器时，务必关闭电源。
6. 热电对的引线要延长时或有结线的场合请依热电对的种类务必使用补偿导线。
7. 白金测温阻抗体的引线延长时，或有结线的场合，请使用阻抗体的物体。
8. 由测温体到温调本体的配线路请用最短距离配线，为了避免噪声及诱导的影响尽可能将电源线和负载配线分开。
9.本机器为开放型机壳，必须安装于具防尘、防潮及免于电击∕冲击之外壳配电箱内。
10. 上电前请确认电源⁄信号装配是否正确，否则可能造成严重损坏。
上电时请勿接触机体端子或进行维修，否则可能遭致电击。
11. 切断电源一分钟之内，线路未完全放电，请勿接触内部线路。
请使用干布清洁本机器，勿使用含有酸、碱的液体清洁。
!யݡొҜЩჍ!!Ᏼᔉྤੈ!c 系列名称 DTA ：台达A 系列温控器d 面板尺寸(W×H)4848：1/16 DIN W48 ×H48mm 4896：1/8 DIN W48 ×H96mm 9648：1/8 DIN W96 ×H48mm7272：W72 ×H72mm 9696：1/4 DIN W96 ×H96mme 输出选项 R ：继电器输出SPDT （4848为SPST ）, 250VAC, 5AV ：电压脉冲输出 14V +10% ~ -20%(Max. 40mA) C ：电流输出4 ~ 20mA f 通讯选购 0：无通讯1：含RS-485通讯功能g CT 选购□：无CT T ：含CT!ঈఢॾ!输入电源交流电100 ~ 240V, 50/60Hz操作电压范围额定电压85% ~110%电源消耗功率 5VAMax.显示方法七段LED显示；目前温度值：红色，设定温度值：绿色输入温度传感器热电偶对：K, J, T, E, N, R, S, B, U, L, Txk 白金测温电阻：Pt100, JPt100 铜电阻: Cu50显示刻度 0.1%全刻度控制方法 PID或ON/OFF或手动输出继电器输出，交流250V，5A，单刀双闸（4848为单刀单闸）电压脉冲输出，直流14V，最大输出电流40mA控制输出种类电流输出，直流4 ~ 20mA输出（负载阻抗需小于600Ω）采样周期 0.5秒耐震动10 ~ 55Hz 10m/s2 3轴方向 10min耐冲击最大300m/ s23轴6方向各3次操作环境温度0°C ~ 50°C存放环境温度-20°C ~ +65°C操作高度 2,000公尺操作环境湿度35% ~ 85% RH（无结露）面板防护等级IP65!ણᇴ˘ᜓ!運轉模式：运转控制相关参数设定調整模式：设定控制参数設定模式：温度控制器初始设定及通讯参数注意：需先在设定模式下，设定警报器模式，才会在运转模式中出现第一、二组警报器上、下限设定。
!ྻᖼፆүᄲځ!模式切換按鍵操作方式：开机设定于运转模式，按一次可由运转模式切至第二层调整模式，在运转模式下按超过三秒,可切至第三层设定模式，在调整模式或设定模式下按一次，可切回至运转模式。
PV/SV：设定目标温度及显示目前温度值，利用改变目标温度。
設定方法：在运转模式、调整模式及设定模式按选择设定项目，利用更改设定，完成更改后按储存设定。
模式切換及內部選項：调整模式运转模式设定模式按V!ΐሤƟҽݒΑਕ!有两种方法来控制温度，一种是加热功能，当目前温度下降时，会产生加热（Heater），另一种是冷却功能，当目前温度上升时，会产生冷却（Refrigerator）；本机无法同一时间在加热或冷却下运作，因此必须只有一种功能被选取，不是加热便是冷却。
!!ޘ็ຏጡᙷ̈́ޘቑಛ!Type2 20Type1 19!Ꮾˢᄱពϯ!!ᛋಡᏮ!本机提供两组警报输出，每一组警报输出可以在设定模式下选择13种警报模式，当目标温度高于或低于设定值，警报输出动作，下表为十三种警报输出模式。
注意：AL-H及AL-L包括AL1H、AL2H及AL1L、AL2L。
待机：指等待PV值到达设定值后，警报功能开始作用。
CTֹϡ͞ё使用CT功能时，将对应警报输出模式更改为模式13，再到运转模式设定电流上下限，可设定电流警报范围0.5 ~ 30A，分辨率为0.1A，误差为±0.5A。
!఼ੈણᇴ˘ᜓ!通讯规格之设定使用，仅提供有选用含RS-485使用者参考应用。
支持传输速度2400, 4800, 9600, 19200, 38400bps；不支援7, N, 1或8, O, 2或8, E, 2通讯格式。
使用Modbus（ASCII）通讯协议；通讯地址设定可选择1～255，通讯地址0为广播地址。
功能码（Function）：03H 读出寄存器内容（最多三个word）。
06H 写入一个word至寄存器。
数据寄存器地址及内容地址名称说明4700H PV目前温度值以0.1 unit为计量单位，0.5秒更新一次。
4701H SV温度设定值以0.1 unit为计量单位4702H 警报输出1上限警报值4703H 警报输出1下限警报值4704H 警报输出2上限警报值4705H 警报输出2下限警报值4706H 温度侦测范围最高值超过默认值禁止4707H 温度侦测范围最低值低于默认值禁止4708H PB比例带设定值 1 ~ 9999，以0.1为单位。
4709H Ti积分时间设定值0 ~ 9999470AH Td微分时间设定值0 ~ 9999470BH 加热⁄冷却磁滞设定值0 ~ 9999470CH 电流上限微调-100 ~ 54（1单位 =0.1mA）地址 名称 说明470DH 电流下限微调 -39 ~ 100（1单位= 0.1mA ）470EH 积分量默认值 0 ~ 100%4710H 输入感温器类型对照值见温度传感器种类及温度范围 4711H 控制方式 0：PID （预设），1：ON/OFF ，2：手动调整 4712H 加热⁄冷却控制周期 0 ~ 99秒，0 ：0.5秒 4713H 比例控制误差补偿值 0% ~ 100% 4714H 温度误差调整值 -99.9 ~ 99.94715H 警报1输出模式 详见警报输出模式选择 4716H 警报2输出模式详见警报输出模式选择4717H 温度单位显示选择 °C ：1（预设），°F ：0 4718H 加热⁄冷却控制选择 加热：0（预设），冷却：1 4719H 控制运转/停止设定 运转：1（预设），停止：0471AH 通讯写入选择通讯写入禁止：0 （预设），通讯写入允许：1471BH 软件版本 V1.00 表示为 0x100 471CH 读取LED 状态 b2: °F; b3: °C; b4: AL2; b5: AL1; b6: OUT; b7: AT 471DH 读取KEY 状态 b0: SET; b1: Select; b2: Up; b3: Down 471EH 读取输出量 单位: %4729H AT 设定 OFF ：0（预设）；ON ：1472AH写入输出量 手动调整模式下有效 Encode 0 正常运作 Encode 1 温度值未稳定 Encode 2温度尚未取得 Encode 3 未接传感器 Encode 4 传感器错误 Encode 5 温度超过范围 Encode 6 温度取得错误 472BHEncode 7EEPROM 有问题4731H 读/写面板锁定状态 0：无锁定；1：Lock1；11：Lock2；21：Lock3 4732H 事件输入功能 0：无；1：设定值切换；2：运行/停止切换 4733HCT 读值单位：0.1A!఼ੈаᖬᇄనؠ!首先对寄存器位置471BH 写入十六进制值1234，再接着对寄存器位置4724H 写入十六进制值1234，重新送电开机即完成出厂设定。
