光电直读MBUS 645水表下行通讯规约
水气表下行通信规约QBTV0版
水气表下行通信规约QBTV1.0版(集中器/系统终端/掌上电脑与智能总线表计通讯协议)厦门市京准智能水表有限公司2014年10月本数据通讯协议适用于直读水表、直读电表、直读气表、直读直饮水表（RS485或M-BUS 总线方式），采用异步串行方式（一位起始位/八位数据位/两位停止位/无奇偶校验/波特率2400）,采用CRC-CCITT（循环冗余码）检验技术，保证通讯数据准确及可靠。
一、数据术语及格式●指令（1）读表指令数据“R”-（0x52H）长度-1字节：读表指令（2）设置表密码指令数据“S”-（0x53H）长度-1字节：设置表密码指令（3）设置表地址指令数据“I”-（0x49H）长度-1字节：设置表地址指令●数据包（4）发送数据包头数据“BBBBS”-（0x42 42 42 42 53H）长度-5字节：发送数据包头（5）返回数据包头数据“SSSSB”-（0x53 53 53 53 42H）长度-5字节：返回数据包头（6）数据包尾数据“E”-（0x45H）长度-1字节：数据包尾●数据（7）表编号数据-（0x@@##$$%%H）长度-4字节：表编号如：表编号为，数据表示：0xH（8）表读数数据-（0x@@##$$%%H）长度-4字节：表读数如：表读数为，数据表示：0xH（9）上次读数数据-（0x@@##$$%%H）长度-4字节：上次读数如：上次读数为，数据表示：0xH（10）表类型数据-（0x%%H）长度-1字节：表类型二进制表示：D7 D6 D5 D4 D3 D2 D1 D0D7 D6 D5 D4 –表类型 D3 D2 D1 D0 –倍率0 0 0 0 - 水表 0 0 0 0 - X 0.0010 0 0 1 - 直饮水表 0 0 0 1 - X 0.010 0 1 0 - 电表0 0 1 0 - X 0.10 0 1 1 - 气表0 0 1 1 - X 10 1 0 0 - 直读水表 0 1 0 0 - X 100 1 0 1 - 直读直饮水表0 1 0 1 - X 1000 1 1 0 - 直读电表 0 1 1 0 - X 10000 1 1 1 - 直读气表1 0 0 0 - 直读热水表. . . . - 其他表. . . . –扩展（11）表状态数据-（0x%%H）长度-1字节：表状态二进制表示：D7 D6 D5 D4 D3 D2 D1 D0D7 D6 D5 D4 D3 D2 D1 D0x x x x x x x 1/0 - 表电源标志位 0—电压低 1—电源正常x x x x x x 1/0 x - 防磁检测位 0—无干扰 1—干扰x x x x x 1/0 x x - 信号检测位 0—正常 1—故障. . . . . . . . - 其他以后扩展（12）CRC校验码数据-（0x@@%%H）长度-2字节：CRC校验数据CRC-CCITT是一个17位生成多项式G＝[1 0001 0000 0010 0001]，用多项式形式表示为G(x)＝x16＋x12＋x5＋1，由它产生的检验码R的二进制位数是16位（2字节）二、数据包格式通讯用数据包交换信息。
单相农网表645通信协议操作说明
单相农网表645通信协议操作说明68 aa aa aa aa aa aa 68 11 04 33 33 33 33 AD 16 //读组合电量FE FE FE 68 11 11 11 11 11 11 68 91 08 33 33 33 33 49 34 33 33 7E 16//回读数68 aa aa aa aa aa aa 68 11 04 33 33 34 33 AE 16 //读正向电量68 aa aa aa aa aa aa 68 11 04 33 33 35 33 AF 16 //读反向电量68 aa aa aa aa aa aa 68 11 04 33 32 33 33 //组合快读68 aa aa aa aa aa aa 68 11 04 33 32 34 3368 aa aa aa aa aa aa 68 11 04 33 32 35 3368 aa aa aa aa aa aa 68 11 04 34 34 33 37 B3 16 //读年月日星期FE FE FE 68 11 11 11 11 11 11 68 91 08 34 34 33 37 33 34 34 33 6F 16//回读数据68 aa aa aa aa aa aa 68 11 04 35 34 33 37 B4 16 //读时分秒68 aa aa aa aa aa aa 68 11 04 34 37 33 37 //读地址68 aa aa aa aa aa aa 68 11 04 35 37 33 37 //读表号68 aa aa aa aa aa aa 68 11 04 36 3a 33 37 //读波特率68 aa aa aa aa aa aa 68 11 04 36 37 33 37 //资产管理编码（ASCII）68 aa aa aa aa aa aa 68 11 04 37 37 33 37 //额定电压（ASCII码68 aa aa aa aa aa aa 68 11 04 38 37 33 37 //额定电流/基本电流（ASCII码）68 aa aa aa aa aa aa 68 11 04 39 37 33 37 //最大电流（ASCII码）68 aa aa aa aa aa aa 68 11 04 3a 37 33 37 //有功准确度等级（ASCII码）68 aa aa aa aa aa aa 68 11 04 3c 37 33 37 //电表有功常数68 aa aa aa aa aa aa 68 11 04 3e 37 33 37 //电表型号（ASCII码）68 aa aa aa aa aa aa 68 11 04 3f 37 33 37 //生产日期（ASCII码）68 aa aa aa aa aa aa 68 11 04 40 37 33 37 //协议版本号（ASCII码）68 aa aa aa aa aa aa 68 11 04 34 39 33 37 //有功组合特征字68 aa aa aa aa aa aa 68 11 04 34 3a 33 37 //调制型红外光通讯速率特征字（固定1200bps）68 aa aa aa aa aa aa 68 11 04 34 33 b3 37 //厂家软件版本（ASCII）68 aa aa aa aa aa aa 68 11 04 35 33 b3 37 //厂家硬件版本（ASCII）68 aa aa aa aa aa aa 68 11 04 36 33 b3 37 //厂家编码（ASCII码）68 aa aa aa aa aa aa 68 13 00 //读地址68 aa aa aa aa aa aa 68 14 12 34 37 33 37 37 44 44 44 44 44 44 44 33 33 33 33 33 33 //写地址68 aa aa aa aa aa aa 68 14 12 35 37 33 37 37 44 44 44 44 44 44 44 34 33 33 33 33 33 //写表号68 aa aa aa aa aa aa 68 15 06 44 44 44 44 44 44 //写地址11 11 11 11 11 1168 aa aa aa aa aa aa 68 1a 08 35 33 33 33 33 33 33 33 //电量清零68 aa aa aa aa aa aa 68 17 01 37 //修改波特率//68 aa aa aa aa aa aa 68 18 0c 38 3f 33 37 35 33 33 33 37 33 33 33 //修改4级密码68 aa aa aa aa aa aa 68 18 0c 36 3f 33 37 35 33 33 33 35 44 44 44 //修改2级密码68 aa aa aa aa aa aa 68 18 0c 38 3f 33 37 37 33 33 33 37 44 44 44 //修改4级密码//===================================================================== //校表规约写//68 aa aa aa aa aa aa 68 1e 04 33 33 33 33 //自动校正比差，在100%Ib 功率因数1.0时校正//68 aa aa aa aa aa aa 68 1e 09 33 33 43 27 33 E7 DE D5 7D 门限1//68 aa aa aa aa aa aa 68 1e 08 33 33 43 10 33 33 33 33 比差1//68 aa aa aa aa aa aa 68 1e 05 33 33 5b af 36 95 16 角差2//68 aa aa aa aa aa aa 68 1e 08 33 33 43 15 33 33 33 33 7c 二次补偿//////////////////////////////////////////////////////////////////68 aa aa aa aa aa aa 68 1e 08 33 33 43 12 33 12 11 2b 2e 16 电压//68 aa aa aa aa aa aa 68 1e 08 33 33 43 14 33 12 11 2b 30 16 电流/////////////////////////////////////////////////////////////////68 aa aa aa aa aa aa 68 08 06 00 00 12 09 04 11 30 16 // 广播校时，分别对应秒分时日月年读//68 aa aa aa aa aa aa 68 1f 04 33 33 43 10 能量1比差//68 aa aa aa aa aa aa 68 1f 04 33 33 5b af 角差2//68 aa aa aa aa aa aa 68 1f 04 33 33 43 15 //小信号补偿1//68 aa aa aa aa aa aa 68 08 06 33 66 3b 4c 37 44 75 16//校时发送数据//FE FE FE 68 11 11 11 11 11 11 68 91 08 33 33 34 33 37 33 33 33 6C 16 //正相有功返回数据//FE FE FE 68 11 11 11 11 11 11 68 91 08 33 33 33 33 49 34 33 33 7E 16//组合电量返回数据//FE FE FE 68 11 11 11 11 11 11 68 91 08 33 33 35 33 45 34 33 33 7C 16//反向电量返回数据68 99 99 99 99 99 99 68 1d 08 32 32 62 32 56 67 45 89 0E 16 厂外模式设置FE FE FE 68 99 99 99 99 99 99 68 9d 00 02 16 正常应答FE FE FE 68 99 99 99 99 99 99 68 dd 01 53 16 异常应答68 aa aa aa aa aa aa 68 1e 04 33 33 33 33 ba 16//68 aa aa aa aa aa aa 68 1f 04 33 33 43 27 bf 16 读能量1门限68 01 00 00 00 00 00 68 11 04 33 33 33 33 b2 16 //读组合电量68 01 00 00 00 00 00 68 1f 04 33 33 43 10 ad 16 读能量1比差68 01 00 00 00 00 00 68 1f 04 33 33 43 27 C4 1668 01 00 00 00 00 00 68 1e 09 33 33 43 27 33 E7 DE D5 7D 12 1668 01 00 00 00 00 00 68 1e 09 33 33 43 27 33 CB DE D5 7D F6 16 //能量门限68 01 00 00 00 00 00 68 1e 04 33 33 33 33 BF 16 //自动校表68 01 00 00 00 00 00 68 1e 08 33 33 43 10 35 62 DB 79 9B 1668 01 00 00 00 00 00 68 1e 08 33 33 43 10 33 33 33 33 7C 1668 01 00 00 00 00 00 68 1e 08 33 33 5b af 33 33 33 33 33 1668 01 00 00 00 00 00 68 1e 08 33 33 43 15 43 33 33 33 91 1668 01 00 00 00 00 00 68 1e 08 33 33 43 10 33 33 33 33 7c 1668 aa aa aa aa aa aa 68 1e 08 33 33 43 15 33 33 33 33 7c 16 二次补偿68 01 00 00 00 00 00 68 1e 08 33 33 43 15 33 33 35 33 83 1668 01 00 00 00 00 00 68 1e 09 33 33 43 27 33 7f ee a3 7D 88 1668 aa aa aa aa aa aa 68 1f 04 33 33 43 11 A9 1668 01 00 00 00 00 00 68 1e 09 33 33 43 27 33 99 DE D5 7D c4 1668 aa aa aa aa aa aa 68 1e 08 33 33 43 10 46 d3 33 33 2a 1668 aa aa aa aa aa aa 68 1e 08 33 33 43 15 33 33 33 53 9c 1668 aa aa aa aa aa aa 68 1e 05 33 33 5b ae 41 9f 1668 aa aa aa aa aa aa 68 1e 05 33 33 5b af 16 75 16 //B角差68 aa aa aa aa aa aa 68 1e 08 33 33 43 11 3f 53 33 33 a4 1668 aa aa aa aa aa aa 68 1e 08 33 33 43 16 33 33 33 53 9d 1668 aa aa aa aa aa aa 68 1e 08 33 33 43 11 2a 53 33 33 8f 1668 aa aa aa aa aa aa 68 11 05 33 33 37 39 34 ec 16读负荷68 11 11 11 11 11 11 68 14 0e 32 35 32 32 89 45 67 56 33 33 33 33 cc 99 df 16 进厂68 11 11 11 11 11 11 68 14 0e 32 35 32 32 89 45 67 56 33 33 33 33 33 33 e0 16 出厂68 aa aa aa aa aa aa 68 11 04 32 35 32 32 ac 1668 aa aa aa aa aa aa 68 14 0c 32 32 32 32 89 45 67 56 33 33 33 33 0b 1668 aa aa aa aa aa aa 68 1e 04 33 33 32 32 b8 1668 aa aa aa aa aa aa 68 1e 04 33 33 33 33 ba 1668 aa aa aa aa aa aa 68 1f 04 33 33 43 10 a8 1668 aa aa aa aa aa aa 68 1f 04 33 33 43 27 bf 1668 11 11 11 11 11 11 68 1e 08 33 33 43 10 27 d7 ec 58 57 1668 aa aa aa aa aa aa 68 1e 08 33 33 43 10 33 33 33 33 77 1668 aa aa aa aa aa aa 68 1e 05 33 33 5b af 33 92 1668aaaaaaaaaaaa681e08333343103073cf001D16V9401A68 aa aa aa aa aa aa 68 1e 08 33 33 43 27 33 bc 03 33 e7 16 门限68 aa aa aa aa aa aa 68 1e 08 33 33 43 74 33 33 33 33 db 16 Ib68 aa aa aa aa aa aa 68 1e 08 33 33 43 74 30 53 33 33 f8 1668 aa aa aa aa aa aa 68 1e 05 33 33 5b ac 3e 9a 1668 aa aa aa aa aa aa 68 14 12 32 00 43 27 35 33 33 33 33 33 33 33 33 bc 03 33 e7 16 门限68 aa aa aa aa aa aa 68 14 08 32 00 43 74 33 33 33 33 db 16 Ib68 99 99 99 99 99 99 68 14 0C 32 32 32 32 56 67 45 89 33 33 33 33 A5 1668 aa aa aa aa aa aa 68 14 10 32 32 00 32 36 89 67 45 36 33 33 33 33 33 33 33 8c 1668 AA AA AA AA AA AA 68 14 0C 32 32 00 32 89 67 45 36 33 33 33 33 B9 1668 aa aa aa aa aa aa 68 14 10 74 43 00 32 36 89 67 45 33 33 33 33 33 33 a3 57 70 16 Ib 68 aa aa aa aa aa aa 68 14 0d ac 5b 00 32 36 89 67 45 33 33 33 33 36 93 1668 aa aa aa aa aa aa 68 11 04 74 43 00 32 ca 16。
(03)电度表DLT645通讯规约定义及模版说明

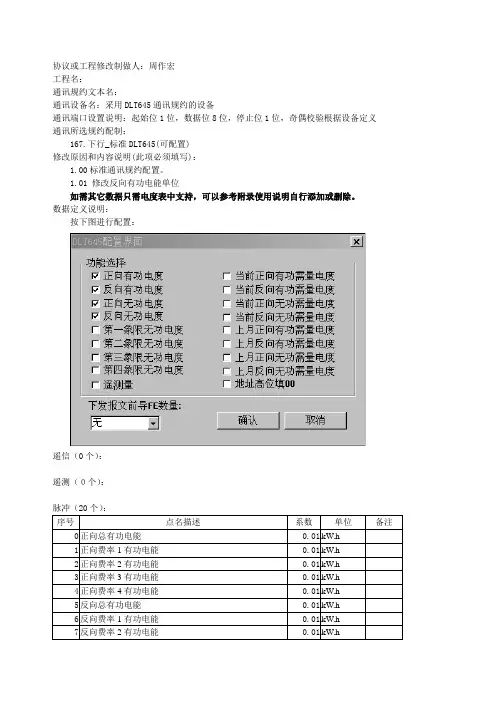

协议或工程修改制做人：周作宏工程名：通讯规约文本名：通讯设备名：采用DLT645通讯规约的设备通讯端口设置说明：起始位1位，数据位8位，停止位1位，奇偶校验根据设备定义通讯所选规约配制：167.下行_标准DLT645(可配置)修改原因和内容说明(此项必须填写)：1.00标准通讯规约配置。
1.01 修改反向有功电能单位如需其它数据只需电度表中支持，可以参考附录使用说明自行添加或删除。
数据定义说明：按下图进行配置：遥信（0个）：遥测（０个）：文档资料版本：V1.01测试用例：主站发送:68 01 AA AA AA AA AA 68 01 02 52 C3 3B 16 //2006年7月24日15时19分5秒484毫秒主站接收:68 01 AA AA AA AA AA 68 81 16 52 C3 34 33 33 33 35 33 33 33 36 33 33 33 37 33 33 33 38 33 33 33 DA 16 //2006年7月24日15时19分5秒500毫秒主站发送:68 01 AA AA AA AA AA 68 01 02 62 C3 4B 16 //2006年7月24日15时19分5秒656毫秒主站接收:68 01 AA AA AA AA AA 68 81 16 62 C3 39 33 33 33 3A 33 33 33 3B 33 33 33 3C 33 33 33 43 33 33 33 09 16 //2006年7月24日15时19分5秒671毫秒主站发送:68 01 AA AA AA AA AA 68 01 02 52 C4 3C 16 //2006年7月24日15时19分5秒828毫秒主站接收:68 01 AA AA AA AA AA 68 81 16 52 C4 44 33 33 33 45 33 33 33 46 33 33 33 47 33 33 33 48 33 33 33 2B 16 //2006年7月24日15时19分5秒843毫秒主站发送:68 01 AA AA AA AA AA 68 01 02 62 C4 4C 16 //2006年7月24日15时19分6秒15毫秒主站接收:68 01 AA AA AA AA AA 68 81 16 62 C4 49 33 33 33 4A 33 33 33 4B 33 33 33 4C 33 33 33 53 33 33 33 5A 16 //2006年7月24日15时19分6秒31毫秒报文解析：附：使用说明：1.通讯规约选择：167.下行_标准DLT645(可配置)2.点击按钮，弹出如下对话框：3.按照电表功能或用户需求选择读取的数据，a)选择对应数据，读取相应数据模块，如：选择正向有功电度，则读取正向总有功电度，费率一正向有功电度，费率二正向有功电度，费率三正向有功电度，费率四正向有功电度，五个电度量。
MBUS远传电子式智能水表通信规约
数据域DATA:数据域包括数据标识和数据，其结构随控制码的功能而改变。传输时4.6
发送方按字节进行加 33H处理，接收方按字节进行减33H处理。 4.7 校验CS:从帧起始符开始到校验码之前的所有各字节的模256的和，即各字节二进
制算术和，不计超过256的溢出值。
结束符16H:表示帧信息的结束。其值为 16H=00010110B。 物探、西南油气田、吐哈油田水电气远传集抄系统。 3 、传输特性
3.1 本协议为主-从结构的半双工通信方式。集中器、手持单元或其它数据终端为主站，通信链路的建立与解除均由主站发出的信息帧来控制。每帧有帧起始符、从站地址域、控制码、数据长度、帧信息纵向校验码和帧结束符等7个部分组成。每部分由若干字节组成。 3.2 物理接口:集中器至表具等计量单元之间的通信主要采用MBUS总线方式传输。可根据现场情况进行GPRS、载波、RS485等传输方式的补充。仪表的通信接口说明详见《CJ/T 188-2004户用计量仪表数据传输技术条件》之附录B、C、D、E。
时长。
4.13 差错控制:字节校验为偶校验，帧校验为纵向信息校验和，接收方无论检测到偶校验
出错或纵向信息校验和出错，均放弃该信息帧，不予响应。
5 应用层
5.1 读数据
5.1.1 主站请求帧
功能: 请求读数据
控制码: C=01H 数据长度: L=02H
帧格式:
68H A0 „ A5 68H 01H 02H DI0 DI1 CS 16H
3.5 字节格式:每字节含8位二进制码，传输时加上一个起始位(0)、一个偶校验位和一个停止位(1)共11位。其传输序列如图1。D0是字节的最低有效位，D7是字节的最高有效位。先传低位，后传高位。
0 D0 D1 D2 D3 D4 D5 D6 D7 P 1
DL-T645-XXXX_多功能电能表通信规约（含备案文件）

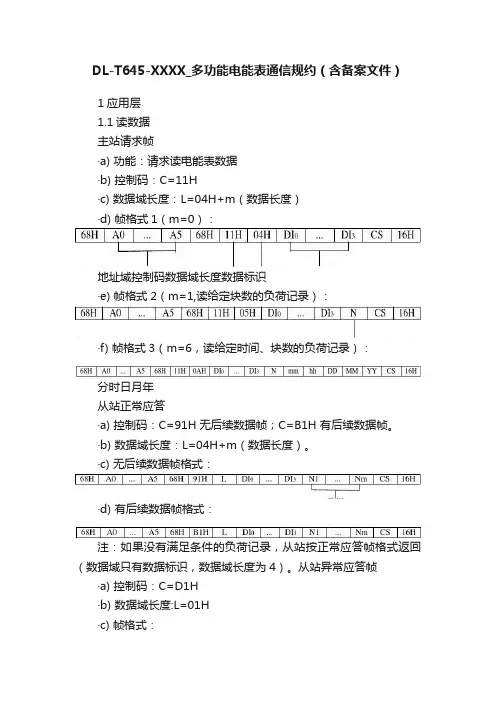

DL-T645-XXXX_多功能电能表通信规约（含备案文件）1应用层1.1读数据主站请求帧·a) 功能：请求读电能表数据·b) 控制码：C=11H·c) 数据域长度：L=04H+m（数据长度）·d) 帧格式1（m=0）：地址域控制码数据域长度数据标识·e) 帧格式2（m=1,读给定块数的负荷记录）：·f) 帧格式3（m=6，读给定时间、块数的负荷记录）：分时日月年从站正常应答·a) 控制码：C=91H 无后续数据帧；C=B1H 有后续数据帧。
·b) 数据域长度：L=04H+m（数据长度）。
·c) 无后续数据帧格式：·d) 有后续数据帧格式：注：如果没有满足条件的负荷记录，从站按正常应答帧格式返回（数据域只有数据标识，数据域长度为4）。
从站异常应答帧·a) 控制码：C=D1H·b) 数据域长度:L=01H·c) 帧格式：错误信息字注：错误信息字ERR见附录C。
1.2读后续数据主站请求帧·a) 功能：请求读后续数据·b) 控制码：C=12H·c) 数据域长度：L=05H·d) 帧格式：从站正常应答帧·a) 控制码:C=92H 无后续数据帧；C=B2H 有后续数据帧。
·b) 数据域长度：L=05H+m(数据长度)·c) 无后续数据帧格式：·d) 有后续数据帧格式：注：读后续数据时，为防止误传、漏传,请求帧、应答帧都要加帧序号。
请求帧的帧序号从1开始进行加1计数，应答帧的帧序号要与请求帧相同。
帧序号占用一个字节，计数范围为1～255。
从站异常应答帧·a) 控制码：C=D2H·b) 数据域长度：L=01H·c) 帧格式：1.3写数据主站请求帧·a) 功能：主站向从站请求设置数据(或编程)·b) 控制码：C=14H·c) 数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度)·d) 数据域：DI O DI1DI2DI3+PAP0P1P2+C0C1C2C3+DATA ·e) 帧格式：注1：P0P1P2为密码，PA表示该密码权限。
M-BUS总线制直读水表通讯协议和通讯规约
M-BUS总线制直读水表通讯协议和通讯规约第1章概述本规范是专线集中抄表系统下行接口通讯协议（除少部分自定义部分外，均参照CJ/T 188-2004 中华人民共和国城镇建设行业标准）。
协议内容分为两层：控制帧、文件传输协议。
网络拓扑图如下：本协议为主-从模式的半双工通讯方式。
采集器为主叫方，水表为被叫方。
每个水表均有各自的地址编码。
通讯链路的建立与解除均由采集器来完成。
字节格式符合CJ/T188-2004标准字节格式，即每字节含8位二进制码，传输时加上1位起始位（0）、一个偶校验位、一个停止位（1），共11位。
通讯波特率为2400bps 。
校验码（CS ）符合CJ/T188-2004，即从起始符（0x68）开始到校验码之前的所有字节和的模256。
数据服务器WEB 方式数据管理系统前端管理机内部局域网SCDMA集团公司服务器现场采集器集团公司内网 或Internet收费票据打印工作站本通讯协议适用范围第2章控制帧由主叫发往被叫的控制帧以SND_为前缀，由被叫发往主叫的控制帧以RSP_为前缀。
采集器与表计之间的通讯包含以下几个命令帧，如下：1、读表计数据： SND_SU2、读表计地址： SND_UD_RAD3、设置表计地址： SND_UD_AD4、读表计状态： SND_UD_CK第3章表计地址及数据编码格式1、表计地址编码格式（采用BCD码）：A0—生产流水号最低字节；A1—生产流水号次高字节；A2—生产流水号最高字节；A3—表计生产月份；A4—表计生产年份；A5—生产厂商代码低字节；A6—生产厂商代码高字节；2、表计数据编码格式（采用BCD码）：如表计数据是123456.78，则数据编码如下：D0—0x78；D1—0x56；D2—0x34；D3—0x12；3、表类型代码说明：水表为： 10热水表: 20燃气表为：30热量表： 40 （注：热水表、燃气表为、热量表代码预留为以后系统扩展应用）4、传输要求：采集器在发送命令帧之前先发送2字节0xfe；在采集器发出命令帧到表计应答时间<1秒，其它符合CJ/T188-2004。
DLT645通信协议详情
1应用范围本规范规定了电能表进行点对点得或一终端对多台电能表进行一主多从得本地通讯接口进行数据交换得技术要求,规定了本地系统硬件与协议规范。
规定了物理连接、通讯链路及应用技术规范（数据得基本格式、校验方式、编码传输规则等)。
本规范主要参考了部颁DL/T 645-１997多功能电能表通信规约，根据我公司得DSSD331-3、ＤＴSD３41-3电能表得特色做了相应得扩展。
本规范中未给出得一些例子与示意图请参见部颁规约。
2引用标准下列标准所包含得条文,通过在本标准中得引用而构成为本标准得条文。
本标准出版时，所示版本均为有效,所有标准都会被修订,使用本标准得各方应探讨使用下列标准最新版本得可能性。
DＬ／Ｔ 645-１99７多功能电能表通信规约DＬ/T 6１４-１９97 多功能电能表3术语3.1费率装置taｒiff device固定得数据采集与处理单元,通常与电能表连接或与电能表组装在一起。
3.2手持单元(HHU)hand－ｈｅlｄuniｔ能与费率装置或电能表进行数据交换得便携式设备。
3.3数据终端设备ｄata ｔｅrmiｎal eｑｕipｍent由数据源、数据宿或两者组成得设备。
3.4直接本地数据交换direcｔ locａl data eｘchangｅ一组费率装置与数据终端设备通过总线连接进行数据交换。
3.5本地总线数据交换ｌoｃａl bus ｄａtａ eｘcｈａnge一组费率装置与数据终端设备通过总线连接进行数据交换。
3.6远程数据交换rｅmote datａ exchange通过数据网络,数据采集中心与一台或一组费率装置之间得数据交换。
3.7主站masteｒｓtaｔion具有选择从站并与从站进行信息交换功能得设备。
本标准中指手持单元或其它数据终端设备。
3.8从站sｌaｖe stａｔｉon预期从主站接收信息并与主站进行信息交换得设备。
本标准中指费率装置。
3.9总线bus连接主站与多个从站并允许主站每次只与一个从站通信得系统连接方式(广播命令除外)。
光电直读水表模块逻辑
光电直读水表模块逻辑
光电直读水表模块的逻辑工作原理主要基于光机电一体化技术和光电编码无源直读原理。
这种水表内置CPU、存储芯片和通讯模块，在采集数据时给水表供电，借助光电管读数编码，测量用水总量并通过M-BUS或485进行数据传输。
光电直读水表的字轮与一般字轮不同，在字轮正中间设计了三个一定角度的透光孔。
当字轮旋转时，透光孔的角度发生变化，相应地，发光二极管发出光线通过轮照射到字轮的另一侧的数量和部位也发生变化。
这个原理被用来进行编码，然后通过译码器读取水表的信息。
这种水表的优点在于其读数的精确性，任何时候的即时读数都与水表机械示数一致。
此外，它不需要内置电源和后备电源，不会因为断电或网络问题而丢失数据。
它的计数器和上下层是分离状态，可以保持读数清晰，更换计数器也无需停水。
具体的技术参数可能会根据不同的产品有所差异，建议您根据具体的产品说明进行了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳会一电子水电表远程集抄系统集中器下行通信规约版本号：V2.0编制人：审核人：批准人：第一部分集中器---水电表下行通信规约1 、前言该通信规约是参照《中华人民共和国电力行业标准（DL/T 645—1997）》多功能电能表通信规约（1998—02—10 发布，1998—06—01 实施）而制定的。
同时也借鉴了《CJ/T 188-2004 户用计量仪表数据传输技术条件》中的部分内容，是深圳会一电子水电表远程集抄系统中用于规范集中器与表具等计量单元之间通信的规范性约定。
本规约未指明之处，参照 DL/T 645-1997 标准执行。
2 、传输特性2.1 本协议为主-从结构的半双工通信方式。
集中器、手持单元或其它数据终端为主站，通信链路的建立与解除均由主站发出的信息帧来控制。
每帧有帧起始符、从站地址域、控制码、数据长度、帧信息纵向校验码和帧结束符等7 个部分组成。
每部分由若干字节组成。
2.2 物理接口：集中器至表具等计量单元之间的通信主要采用 RS485/MBUS 总线方式传输。
可根据现场情况进行 GPRS、载波等传输方式的补充。
仪表的通信接口说明详见《CJ/T 188-2004 户用计量仪表数据传输技术条件》之附录B、C、D、E。
2.3 电气接口：本规约采用 RS-485/MBUS 标准电气接口，使多点连接成为可能。
RS-485/MBUS 接口的一般性能应符合国标要求。
集中器输出原则上 RS485 总线电压为 DC9 伏，共模输入电压：-7V～+12V，差模输入电压：大于 0.2V，变动范围为 DC9—15 伏；MBUS 总线电压为DC24 伏，变动范围为DC24—42 伏。
2.4 半双工通讯方式波特率：默认1200bps，可根据实际在1200---9600bps 之间调整。
传输速率的变更，首先由主站向从站发变更速率请求，从站发确认应答帧或否认应答帧。
收到从站确认帧后，双方以确认的新速率进行以后的通信。
每次通信结束后，根据传输速率的特征字 Z 中的Bit0决定速率是否变更，为“0”恢复到初始速率，为“1”则保持更改速率不变。
若在 500ms 内未建立起通信链路，则双方均恢复至初始速率。
每次通信中只允许改变一次通信速率。
2.5 字节格式：每字节含 8 位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个 停止位(1)共 11 位。
其传输序列如图 1。
D0 是字节的最低有效位，D7 是字节的最高有效位。
先传低位，后传高位。
传送方向3 帧格式3.1 帧是传送信息的基本单元。
帧格式如表 1 所示。
表 1 帧格式说 明 代 码 帧起始符68H地址域A 0A 1 A 2 A 3 A 4 A 5 帧起始符 68 控制码 C 数据长度域 L 数据域 DATA 校验码 CS 结束符16H3.2 帧起始符 68H ：标识一帧信息的开始，其值为 68H=01101000B 。
3.3 地址域A 0～A 5：每字节 2 位BCD 码。
低地址在前，高地址在后。
当地址为 99 99 99 99 9999H 时，为广播地址。
表具设备号构成的地址域长度不足 6 字节时，高位字节可用十六 进制AAH 补足。
3.4 控制码 C ：控制码的格式。
传送方向D7=0：由主站发出的命令帧D 7=1：由从站发出的应答帧 D6=0：从站正确应答 D6=1：从站对异常信息的应答 D5=0：无后续数据帧 D5=1：有后续数据帧D4∽D0：请求及应答功能码3.5 数据长度 L ：数据域的字节数，十六进制数字。
读数据时 L ≤200，写数据时 L ≤50，L =0 表示无数据域。
3.6 数据域 DATA ：数据域包括数据标识和数据，其结构随控制码的功能而改变。
传输时发送方按字节进行加 33H 处理，接收方按字节进行减 33H 处理。
3.7 校验 CS ：从帧起始符开始到校验码之前的所有各字节的模 256 的和，即各字节二进制算术和，不计超过256 的溢出值。
3.8 结束符 16H ：表示帧信息的结束。
其值为 16H=00010110B 。
3.9 前导字节：在发送帧信息之前，先发送 1－4 个 FEH,以唤醒接收方。
3.10 传输次序：所有数据项均应先传送低位字节，后传送高位字节。
3.11 传输响应：每次通信都是由主站向按信息帧地址域选择的从站发出请求命令帧开始，被请求的从站根据命令帧中控制码的要求作出响应。
3.12 收到命令帧后的响应延时 Td ：20ms ≤Td ≤500ms ，字节之间停顿时间 Tb ：1bit 的传输时长。
3.13 差错控制：字节校验为偶校验，帧校验为纵向信息校验和，接收方无论检测到偶校验出错或纵向信息校验和出错，均放弃该信息帧，不予响应。
4 应用层4.1 读数据4.1.1主站请求帧数据长度： L=02H功能： 控制码：帧格式：请求读数据 C=01H68HA0数据项标识数据长度 控制码4.1.2从站正常应答功能： 从站正常应答 控制码：C=81H数据长度： L=02H+m(数据长度)4.1.3 从站异常应答帧数据标识数据域长度 控制码数据项功能： 从站收到非法的数据请求或无此数据 控制码：C=C1H数据长度： L=01H帧格式：68HA0 … A5 68H C1H 01H ERR CS 16H注：错误信息字 ERR 见附录4.2 写数据 4.2.1 写数据请求帧功能： 请求设置数据（或编程） 控制码： C=04H数据长度： L=06+m （数据项长度） 密码： P AP0P1P2帧格式：错误信息字4.2.2 从站正常应答帧功能：从站将执行正确的结果告知主站控制码： 数据长度： 帧格式：C=84H L=00H68H A04.2.3 从站异常应答帧控制码： C=C4H数据长度： L=01H 帧格式：68H A0 …A5 68H C4H 01H ERR CS 16H4.3 修改密码4.3.1 修改密码请求命令帧功能：修改编程密码控制码：C=0FH 数据长度：L=08H数据域：PA0 P00 P10 P20（旧密码）PA N P0N P1N P2N（新密码）帧格式：68H A0… A5 68H 0FH 08H 旧密码新密码CS16H4.3.2从站正常应答帧功能：正确执行命令的设备应答控制码：C=8FH数据长度：L=04H数据域：PA N P0N P1N P2N（新密码）帧格式：68H A0 …A5 68H 8FH 04H 新密码CS 16H 注：PA 为密码权限（0~1），0 为高权限，高权限的密码可设置低权限的密码，相同权限校对旧密码正确后也可修改密码。
4.3.3 广播校时（用于采集模块）功能使从站与主站时间同步控制码C=08H数据长度L=06H数据域YYMMDDhhmmss(年.月.日.时.分.秒)帧格式：68H 99H …99H 68H 08H 06H ss mm hh DD MM YY CS 16H注：1）广播校时不要求应答。
2）不允许在23:50~00:10 范围内实施广播校时。
3）必须在年月日相同时才能允许校时。
4.4 总清零4.4.1 总清零请求帧功能：清除全部电量和用电事件记录，清除水、电全部用量数据和事件记录。
控制码C=09H数据长度L=04H数据域PA0P00P10P20帧格式：68H A0 …A5 68H 09H 04H PA0 P00 P10 P20 CS 16H4.4.2 从站正常应答帧功能：报告正确执行清零命令控制码C=89H数据长度L=00H帧格式：68H A0 …A5 68H 89H 00H CS 16H4.5 更改通信速率4.5.1 更改速率请求帧功能：更改表具内当前通信速率为其它标准速率控制码：C=0CH数据长度：L=01H帧格式：68H A0 …A5 68H 0CH 01H Z CS 16H速率特征字传输速率的特征字 Z 见附录通信口波特率特征字，特征字的各位不允许组合使用。
修改速率时特征字 Z 仅在一个二进制位为 1 时有效。
4.5.2 确认应答功能：从站对更改速率请求的确认控制码：C=8CH数据长度：L=01H帧格式：68H A0 …A5 68H 8CH 01H Z CS 16HZ与请求帧中的速率特征字相同4.5.3 从站否认更改速率的请求控制码：C=8CH 数据长度：L=01H 数据域：Z=FFH，表示否认帧格式：68H A0 …A5 68H 8CH 01H FFH CS 16H附录（数据标识编码）1 单费率表数据标识编码：单费率电表包括单、三相电能表，其数据标识编码一致。
3．错误信息字 ERR第 0 位： 0——无相应错误 1——非法数据第 1 位： 0——无相应错误 1——数据标识错第 2 位： 0——无相应错误 1——密码错第 3 位 至 第 6 位 恒为 0 (备用) 第 7 位： 0——继电器正常1——继电器异常4．电能表运行状态字D7 D6 D5 D4 D3 D2 D1 D0 保留 继电器状态 保留 有功电能方向 0 电池电压 保留 抄表 00：合 1：断0：正向 1：反向0：正常 1：欠压0：自动 1：手动5．拉合闸状态字第 7 位 第 6 位 第 5 位 第 4 位 第 3 位 第 2 位 第 1 位 第 0 位第 0 位： 0——命令合闸 1——命令拉闸 第 1 位： 0——实际合闸 1——实际拉闸 第 2 位： 0——收到拉闸命令后持续电流 I ≥0.5Ib1——收到拉闸命令后出现电流 I<0.5Ib第 3 位 至 第 7 位 恒为 0 (备用)6．硬件状态字第 7 位 第 6 位 第 5 位 第 4 位 第 3 位 第 2 位 第 1 位 第 0 位第 0 位： 0——无红外接口 1——有红外接口 第 1 位： 0——无拉闸功能 1——有拉闸功能 第2 位： 0——无 485 接口 1——有 485 接口 第3 位： 0——无 MBUS 接口 1——有 MBUS 接口 第4 位 至 第 7 位 恒为 0 (备用)7．通信口波特率特征字8.备注8.1 命令解释断电控制：电能被远程通知执行断电操作。
通电控制：电能表被远程通知执行合闸操作。
8.2 上日整点冻结电量上日整点冻结总电量的读取顺序为：0 点在前、23 点在后，依次读取。
8.3 本规约除非特别指出部分为针对电表进行操作之外，其他命令全部为水、电表共用。
另外对燃气表、热能表等同样具有兼容性。
8.4 本规约为《DL/T 645—1997 多功能电能表通信规约》的扩充规约，除非特别说明，其他内容全部按照《DL/T 645—1997 多功能电能表通信规约》的内容实施。
