悬式绝缘子交流耐压试验
绝缘子的耐压试验、
绝缘子的绝缘电阻及耐压试验注：括号中数值适用于小接地短路电流系数。
(1)交流耐压试验的范围是对瓷、钢化玻璃、复合绝缘子。
测量的目的：使用电压分布测量法和绝缘电阻测量法判断绝缘有问题的绝缘子或绝缘子串，适用于单片瓷绝缘子施加一定时间的电压，可有效地发现被试品内部缺陷，耐压试验是检验绝缘子优劣最有效的测试方法。
(2)交流耐压试验设备推荐使用100kV级的高压试验设备。
(3)盘型悬式绝缘子流耐压试验电压标准。
机械荷载为60～300kN的盘型悬式绝缘子交流耐压试验电压取60kV。
1．交流耐压试验的判定标准(1)按试验标准耐压lmin，在升压和耐压过程中不发生闪络为合格。
(2)以3～5kV／s加压速度升到标准试验电压时，若出现异常放电声，被试绝缘子闪络，电压表指针摆动很大，应判定为不合格。
2．交流耐压试验注意事项(1)在加压过程或耐压过程中发现被试品过热、击穿、闪络、异常放电声、电压表指针大幅摆动，应立即断开电源。
(2)被试绝缘子分片放在地电位砂盘中，绝缘子钢脚端应连接在试验变压器高压接线柱上。
(3)对被试品应按绝缘子安装顺序进行编号，记录杆号、相别、单片编号、温度、湿度、气压和耐压试验结果。
三、运行中的钢化玻璃绝缘子自爆后的测试(1)钢化玻璃绝缘子自爆原因分析与判定：1)玻璃中含有杂质和结瘤，若分布在内张力层即可在较短时间30～60天内发生自爆，可判定为制造原因的自爆。
2)运行中的钢化玻璃绝缘子因含有杂质，分布在外张力层，即在冷热温差状态下，特别是突然冷却时，并在稳定机械荷载下，在1～2年内会发生自爆，可判定为运行状态下质量原因的自爆。
3)运行中钢化玻璃绝缘子因表面积污严重，受潮后引起局部放电或单片爬电导致发热，引起绝缘下降，而发生自爆可判定为零值自爆。
(2)自爆后钢化玻璃绝缘子残帽的测试的目的是查出同批钢化玻璃绝缘子自爆后的机荷载承受能力，分析自爆原因。
(3)残帽测试可选用卧式静拉力试验台进行拉力测试。

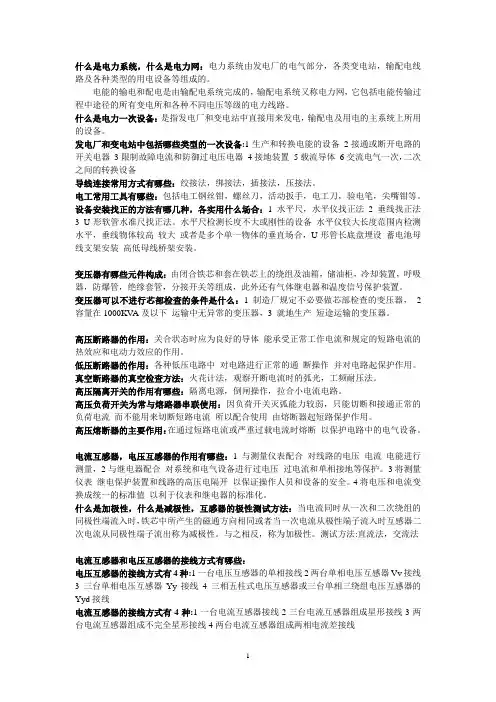

电气安装与调试技术简答题
什么是电力系统，什么是电力网：电力系统由发电厂的电气部分，各类变电站，输配电线路及各种类型的用电设备等组成的。
电能的输电和配电是由输配电系统完成的，输配电系统又称电力网，它包括电能传输过程中途径的所有变电所和各种不同电压等级的电力线路。
什么是电力一次设备：是指发电厂和变电站中直接用来发电，输配电及用电的主系统上所用的设备。
发电厂和变电站中包括哪些类型的一次设备:1生产和转换电能的设备2接通或断开电路的开关电器3限制故障电流和防御过电压电器4接地装置5载流导体6交流电气一次，二次之间的转换设备导线连接常用方式有哪些：绞接法，绑接法，插接法，压接法。
电工常用工具有哪些：包括电工钢丝钳，螺丝刀，活动扳手，电工刀，验电笔，尖嘴钳等。
设备安装找正的方法有哪几种，各实用什么场合：1 水平尺，水平仪找正法2 垂线找正法3 U形软管水准尺找正法。
水平尺检测长度不大或刚性的设备水平仪较大长度范围内检测水平，垂线物体较高较大或者是多个单一物体的垂直场合，U形管长底盘埋设蓄电池母线支架安装高低母线桥架安装。
变压器有哪些元件构成：由闭合铁芯和套在铁芯上的绕组及油箱，储油柜，冷却装置，呼吸器，防爆管，绝缘套管，分接开关等组成，此外还有气体继电器和温度信号保护装置。
变压器可以不进行芯部检查的条件是什么：1 制造厂规定不必要做芯部检查的变压器， 2 容量在1000KVA及以下运输中无异常的变压器，3 就地生产短途运输的变压器。
高压断路器的作用：关合状态时应为良好的导体能承受正常工作电流和规定的短路电流的热效应和电动力效应的作用。
低压断路器的作用：各种低压电路中对电路进行正常的通断操作并对电路起保护作用。
真空断路器的真空检查方法：火花计法，观察开断电流时的弧光，工频耐压法。
高压隔离开关的作用有哪些：隔离电源，倒闸操作，拉合小电流电路。
高压负荷开关为常与熔路器串联使用：因负荷开关灭弧能力较弱，只能切断和接通正常的负荷电流而不能用来切断短路电流所以配合使用由熔断器起短路保护作用。
发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求
发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求支柱绝缘子和悬式绝缘子发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求表21 发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求序号项目周期要求说明1零值绝缘子检测(66kV及以上) 1～5年在运行电压下检测 1)可根据绝缘子的劣化率调整检测周期2)对多元件针式绝缘子应检测每一元件2绝缘电阻1)悬式绝缘子1～5年2)针式支柱绝缘子1～5年1)针式支柱绝缘子的每一元件和每片悬式绝缘子的绝缘电阻不应低于300MΩ，500kV悬式绝缘子不低于500MΩ2)半导体釉绝缘子的绝缘电阻自行规定1)采用2500V及以上兆欧表2)棒式支柱绝缘子不进行此项试验3交流 1)单元 1)支柱绝缘子的交流耐压 1)35kV针式支 耐压试验件支柱绝缘子1～5年2)悬式绝缘子1～53)针式支柱绝缘子1～5年4)随主设备5)更换绝缘子时试验电压值见附录B2)35kV针式支柱绝缘子交流耐压试验电压值如下：两个胶合元件者，每元件50kV；三个胶合元件者，每元件34kV3)机械破坏负荷为60～300kN的盘形悬式绝缘子交流耐压试验电压值均取60kV柱绝缘子可根据具体情况按左栏要求1)或2)进行2)棒式绝缘子不进行此项试验4绝缘子表面污秽物的等值盐密1年参照附录C污秽等级与对应附盐密度值检查所测盐密值与当地污秽等级是否一致。
结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。
盐密值超过规定时，应根据情况采取调爬、清扫、涂料等措施应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱上取样，测量在当地积污最重的时期进行 注：运行中针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃悬式绝缘子不进行序号1、2、3项中的试验，运行中自破的绝缘子应及时更换。
绝缘子的测试与试验完事版
1、 绝缘电阻法 绝缘子在线检测过程中，绝缘电阻的测 量是通 过泄漏电流的测量得以实现的。 高压输电绝缘子一般采用盘形悬式绝缘 子。其等效电路可用RC串并联等效电路 表示，如下图：
Rp1 Rp2 Rp3 Rp4
Cp1 Cp2 Cp3 Cp4 Cp5 Ce3 Ce4 Ce1
二 、 电 量 测 验 法
• 4.测量方法
• 1）对于单元件的绝缘子，只能在停电的情况下测量其绝 缘电阻，相关规程中规定，采用2500V及以上的兆欧表。 • 2）对于多元件组合的绝缘子，可停电、也可带电测量 其绝缘电阻。其方法是用高电阻接至带电的绝缘子上，使测 量绝缘电阻的兆欧表处于地电位，从测得的绝缘电阻中减去 高电阻的电阻值，即为被测绝缘子的绝缘电阻值。
漏电流信号的 提前及传输
信号的前置处 理
A/D转换
微处理器进行型号处 理 结果输出 远程通信
非电气时的采集
图示为漏电流在线检测的基本步骤
• 绝缘子电压分布的检测 • 1、自爬式不良绝缘子检测
直流/直流 1000V变换器
检测 回路
电压脉 冲重复 率变换 回路
标志 音振 荡回 路
绝 缘 子 盒式磁带自动 记录回路 脉冲重复率电 压变换回路 描笔式记 录器
4、漏电流测量法 测量绝缘子表面污秽程度常用的方法有等值附 盐密度、测量 污层电导率和测量绝缘子表面泄漏电 流法。前两者是在停电时进 行，难以反映绝缘子在 运行中的真实情况。 污秽绝缘子的泄漏电流是运行电压作用下污秽受潮时测得的 流过绝缘子表面污层的电流。当绝缘子表面污秽物积累到一定程 度时， 在一定外界环境下可造成绝缘子的闪络，因而可通过测量 泄漏电流的大小变化来检测绝缘子的污秽程度。 泄漏电流在线监测的基本步骤如下图：

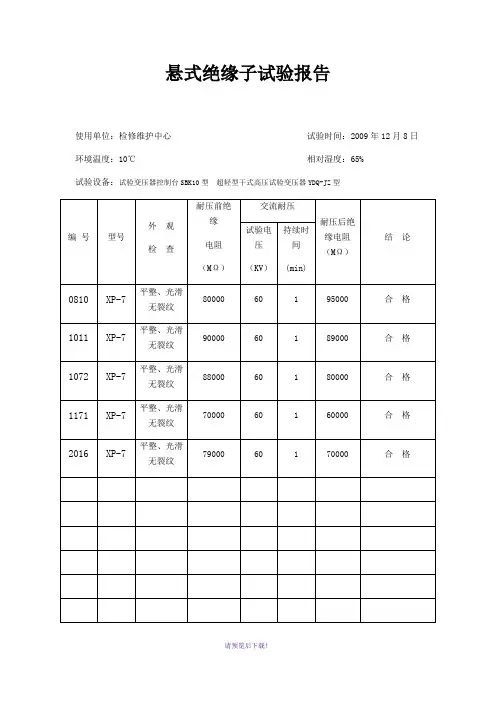

悬式绝缘子试验报告
悬式绝缘子试验报告
使用单位：检修维护中心试验时间：2009年12月8日环境温度：10℃相对湿度：65%
试验设备：试验变压器控制台SBK10型超轻型干式高压试验变压器YDQ-JZ型
试验结论：该产品以上试验符合GB50150-2006<电气设备交接试验标准>技术要求.试验人员：
主管：审核：
悬式绝缘子试验报告
使用单位：检修维护中心试验时间：2009年12月8日环境温度：10℃相对湿度：65%
试验设备：试验变压器控制台SBK10型超轻型干式高压试验变压器YDQ-JZ型
试验结论：该产品以上试验符合GB50150-2006<电气设备交接试验标准>技术要求.试验人员：
主管：审核：
悬式绝缘子试验报告
使用单位：检修维护中心试验时间：2009年12月8日环境温度：10℃相对湿度：65%
试验设备：试验变压器控制台SBK10型超轻型干式高压试验变压器YDQ-JZ型
试验结论：该产品以上试验符合GB50150-2006<电气设备交接试验标准>技术要求.试验人员：
主管：审核：
悬式绝缘子试验报告
使用单位：检修维护中心试验时间：2009年12月8日环境温度：10℃相对湿度：65%
试验设备：试验变压器控制台SBK10型超轻型干式高压试验变压器YDQ-JZ型
试验结论：该产品以上试验符合GB50150-2006<电气设备交接试验标准>技术要求.试验人员：
主管：审核：
悬式绝缘子试验报告
一．铭牌：
二.试验项目：
2.1.绝缘电阻：
2.2交流耐压：
三．结论：合格
（注：可编辑下载，若有不当之处，请指正，谢谢!）。

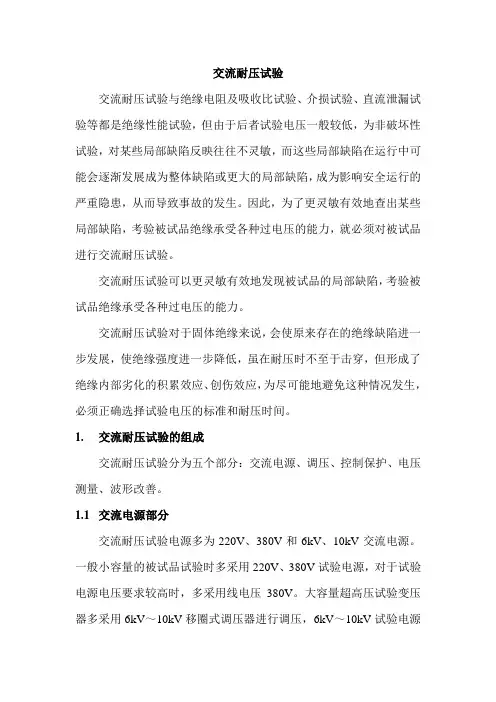

6.交流耐压试验
1)用电压互感器测量
在试验变压器高压侧与被试品并联一测量用电压互感受器；电压互感器二次侧接电压表测量电压；利用电压互感器变比换算出高压侧电压。
这种测量方法，简单、准确度高，但测量电压不宜太高。
2)用静电电压表测量
将静电电压表与被试品并联，直接测出被试品的高压电压。但现场使用时，受风、天气、外界电磁场干扰较大，不宜现场使用，多用于试验室内。
每次耐压试验时，需与试验变
压器空载时的变比进行校准。将电容
分压器与空载变压器连接，逐渐升高
U1，记录低压电容上的电压U2，得到
校正曲线。分压器校正曲线
试验时，接上试品Cx，根据校正曲线找出所需加试验电压U2，进行升压试验。
2.交流耐压试验加压方法
加压
方法
工频耐压试验
感应耐压试验
冲击电压试验
加压
在一次侧直接加45~65Hz的高压
6.5调压器不在零位时不能合闸，也不能突然切断电源，一般应在调压器降至零位时拉闸。
6.6在升压或耐压试验过程中，如发现下列异常，应立即降压，切断电源，停止试验并查明原因。
1)电压表指针摆动很大；
2)发现绝缘烧焦或冒烟；
3)被试品内有不正常的声音。
6.7当被试设备被击穿时，应能自动切断电源；
6.8在试验回路的低压部分，可能出现高电压的地方安装保护放电管或压敏电阻器，以免高压侵入危及人身安全。
对于n台变压器串级使用时，试验装置利用率 ，可见，随着级数的增加，装置利用率显著降低，因此一般串级级数n小于3~4。
1.3控制保护部分
交流耐压试验回路需有强大的控制保护和报警功能，它包括：过流保护、过压保护、闪络保护、零位保护、过热保护、高压异常保护等。从而极大地保证设备及人身的安全，保证试验顺利进行。如升压必须从零开始；当被试品被击穿时，能自动切断电源；在自动式升压装置中还应能够控制升压、降压及停止、跳闸等。
支柱绝缘子和悬式绝缘子的试验项目周期和标准
支柱绝缘子和悬式绝缘子的试验项目周期和标准
1．1发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和标准见表7
表7发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和标准
注：运行中针式支柱绝缘子和悬式绝缘子的试验项目在序号1、2、3中可任一选项。
玻璃绝缘子不进行序号1、2、3项试验，运行中自破的绝缘子应及时更换。
1．2合成绝缘子的试验项目、周期和标准见表7－2。
表7－2 合成绝缘子试验项目、周期和标准
1．3RTV涂料试验项目、周期和标准见表7－3。
RTV涂料试验项目、周期和标准。
交流耐压试验
交流耐压试验1 交流耐压试验作用概述交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
交流耐压试验是破坏性试验。
在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。
2交流试验电压的产生工频高电压通常采用高压试验变压器来产生。
对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。
2.1高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。
通常试验变压器是成套设备。
图1是一种典型的试验接线。
图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。
当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。
采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。
2.2串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。
图2串联谐振回路原理接线图当电源频率f、电感L及被试品电容C满足下式时回路处于串联谐振状态，此时(1)回路中电流为(2)式中U lx——励磁电压；R——高压回路的有效电阻。
