闪星牌聚酯催化剂三氧化二锑

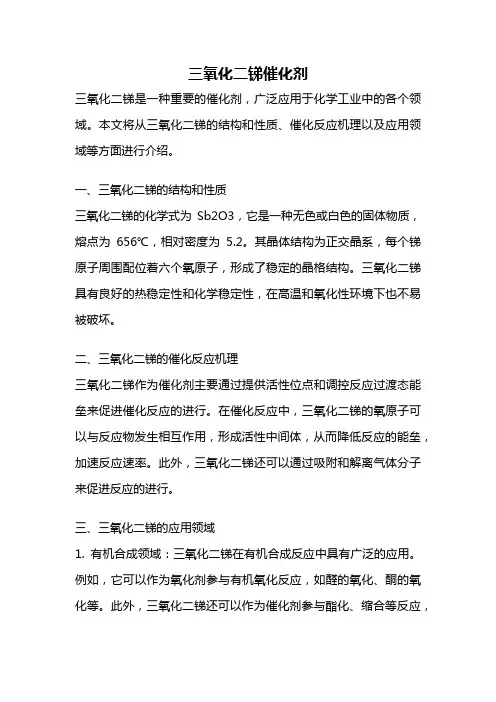

三氧化二锑催化剂
三氧化二锑催化剂三氧化二锑是一种重要的催化剂，广泛应用于化学工业中的各个领域。
本文将从三氧化二锑的结构和性质、催化反应机理以及应用领域等方面进行介绍。
一、三氧化二锑的结构和性质三氧化二锑的化学式为Sb2O3，它是一种无色或白色的固体物质，熔点为656℃，相对密度为5.2。
其晶体结构为正交晶系，每个锑原子周围配位着六个氧原子，形成了稳定的晶格结构。
三氧化二锑具有良好的热稳定性和化学稳定性，在高温和氧化性环境下也不易被破坏。
二、三氧化二锑的催化反应机理三氧化二锑作为催化剂主要通过提供活性位点和调控反应过渡态能垒来促进催化反应的进行。
在催化反应中，三氧化二锑的氧原子可以与反应物发生相互作用，形成活性中间体，从而降低反应的能垒，加速反应速率。
此外，三氧化二锑还可以通过吸附和解离气体分子来促进反应的进行。
三、三氧化二锑的应用领域1. 有机合成领域：三氧化二锑在有机合成反应中具有广泛的应用。
例如，它可以作为氧化剂参与有机氧化反应，如醛的氧化、酮的氧化等。
此外，三氧化二锑还可以作为催化剂参与酯化、缩合等反应，提高反应的收率和选择性。
2. 环保领域：三氧化二锑在环保领域中也有重要的应用。
它可以作为催化剂参与废气处理、废水处理等环境治理过程中的催化反应，如氮氧化物的催化还原、有机废水的催化氧化等。
3. 电池材料领域：三氧化二锑可以作为锂离子电池的正极材料，具有较高的比容量和较稳定的循环性能。
它在电池材料领域的应用有助于提高电池的性能和使用寿命。
4. 焰火领域：三氧化二锑是常见的焰火剂之一，可以通过氧化反应释放出大量的热能和光能，产生美丽的彩色火花。
三氧化二锑作为一种重要的催化剂，在化学工业中具有广泛的应用。
它的结构稳定性和催化反应机理使得它在有机合成、环保、电池材料和焰火等领域发挥了重要作用。
随着科学技术的不断发展，相信三氧化二锑在更多领域中的应用将会得到进一步拓展和深化。

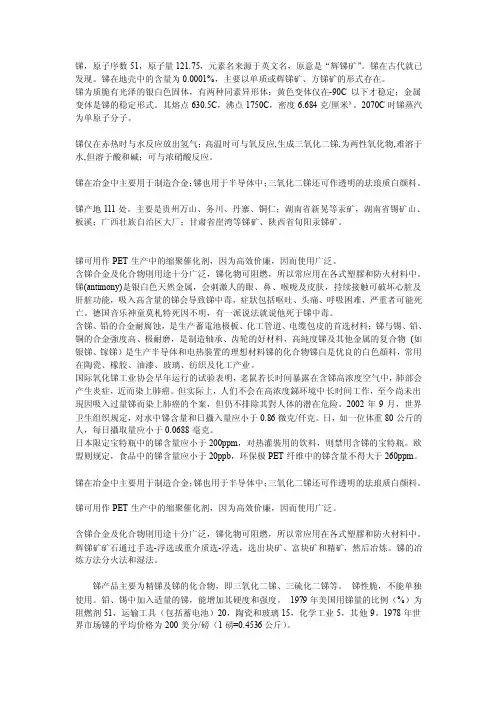

三氧化二锑——精选推荐
锑，原子序数51，原子量121.75，元素名来源于英文名，原意是“辉锑矿”。
锑在古代就已发现。
锑在地壳中的含量为0.0001%，主要以单质或辉锑矿、方锑矿的形式存在。
锑为质脆有光泽的银白色固体，有两种同素异形体：黄色变体仅在-90C以下才稳定；金属变体是锑的稳定形式。
其熔点630.5C，沸点1750C，密度6.684克/厘米³。
2070C时锑蒸汽为单原子分子。
锑仅在赤热时与水反应放出氢气；高温时可与氧反应,生成三氧化二锑,为两性氧化物,难溶于水,但溶于酸和碱；可与浓硝酸反应。
锑在冶金中主要用于制造合金；锑也用于半导体中；三氧化二锑还可作透明的珐琅质白颜料。
锑产地111处。
主要是贵州万山、务川、丹寨、铜仁；湖南省新晃等汞矿，湖南省锡矿山、板溪；广西壮族自治区大厂；甘肃省崖湾等锑矿、陕西省旬阳汞锑矿。
锑可用作PET生产中的缩聚催化剂，因为高效价廉，因而使用广泛。
含锑合金及化合物則用途十分广泛，锑化物可阻燃，所以常应用在各式塑膠和防火材料中。
锑(antimony)是银白色天然金属，会刺激人的眼、鼻、喉咙及皮肤，持续接触可破坏心脏及肝脏功能，吸入高含量的锑会导致锑中毒，症狀包括呕吐、头痛、呼吸困难，严重者可能死亡。
德国音乐神童莫札特死因不明，有一派说法就说他死于锑中毒。
含锑、铅的合金耐腐蚀，是生产蓄電池极板、化工管道、电缆包皮的首选材料；锑与锡、铅、铜的合金強度高、极耐磨，是制造轴承、齿轮的好材料，高純度锑及其他金属的复合物(如银锑、镓锑）是生产半导体和电热裝置的理想材料锑的化合物锑白是优良的白色顏料，常用在陶瓷、橡胶、油漆、玻璃、纺织及化工产业。
国际氧化锑工业协会早年运行的试验表明，老鼠若长时间暴露在含锑高浓度空气中，肺部会产生炎症，近而染上肺癌。
但实际上，人们不会在高浓度銻环境中长时间工作，至今尚未出現因吸入过量锑而染上肺癌的个案，但仍不排除其對人体的潜在危险。
2002年9月，世界卫生组织规定，对水中锑含量和日攝入量应小于0.86微克/仟克。
年产1000吨聚酯催化剂乙二醇锑,年产800吨聚酯催化剂三氧化二锑项目可行性研究报告
年产1000吨聚酯催化剂乙二醇锑，年产800吨聚酯催化剂三氧化二锑项目可行性研究报告一、总论（一）项目提出的背景我国已探明的锑储量占世界总储量的70％，锑产品在国际市场上具有举足轻重的地位。
过去由于技术和市场的原因，只生产初级的产品，处在产业链上低附加值的那一端。
如何提高资源的利用价值，产业升级是必由之路。
从90年代中期至今，我国锑产业从锑锭到普通氧化锑的产品升级已基本完成，产业的集中度有了很大的提高。
在这个过程中，国外的氧化锑生产企业，因缺乏竞争优势，已退出这个市场，剩下为数不多的企业，则把氧化锑转到国内企业OEM，自己只负责销售，或只生产附加值高的产品。
在锑的产品中，高端产品锑的消费量占总消费量的10～15％，但产品的附加值要比普通产品要高得多。
目前这个市场仍然由国外企业控制。
在锑的高端产品中，聚酯工业使用的锑催化剂所占的比例最大，根据全世界的聚酯产量计算，锑催化剂的需求量达12000吨，每年增长率3～5％。
国内聚酯工业经过连续几年的高速发展，年生产能力接近2000万吨，占全球聚酯生产能力的32％。
随着聚酯产量的快速增加，国内锑催化剂市场已具备一定的规模。
国内有实力的氧化锑生产企业，选择合适的时机进行产品升级，以国内市场为基础，加快进军国外锑催化剂市场，将会取得显著的经济效益。
某某化工有限公司（简称华锑化工）是近年国内迅速成长的第二大氧化锑生产企业，生产各种普通氧化锑产品。
在国内同类企业中，公司在生产、技术和管理具有很突出的竞争优势，尤其是国外市场营销能力和资本运作能力更高一筹。
某某锑品厂是国内最早生产锑催化剂的企业之一，拥有乙二醇锑和聚酯用三氧化二锑的生产技术、产品品牌和国内的销售渠道。
在目前的市场情况下，华锑化工和某某锑品厂如能进行资源的整合，综合双方的优势，则可以在较短的时间内，迅速占领国内外锑催化剂的市场，达到双赢的目的。
（二）项目概况1.项目名称年产1000吨聚酯催化剂乙二醇锑，年产800吨聚酯催化剂三氧化二锑。
三氧化二锑晶型研究简介
三氧化二锑晶型研究简介三氧化二锑有两种结晶形态，一是立方晶形( (a=11.1Å)，另一种是斜方晶形(a=4.92Å，b=12.46Å，c=5.42Å)，立方晶体三氧化二锑为单一的Sb4O6所组成，密度为5.2g/cm3，斜方晶体三氧化二锑的密度为5.67g/cm3，熔点为656℃，沸点为1425℃。
锑在空气中加热挥发出来的Sb2O3主要是立方晶体，而斜方晶体Sb2O3可用SbCl3在碱中和条件下水解制得。
立方晶体三氧化二锑白度较高，光照稳定。
斜方晶型三氧化二锑白度较低，光照不稳定，放置室内三至五天，表层三氧化二锑即由白色变为灰色，故湿法生产的三氧化二锑，产品内包装应采用避光的黑色内袋。
一、闪星公司火法工艺立方晶型三氧化二锑研究三氧化二锑的晶型采用X射线衍射仪进行测定，早在1974年，锡矿山矿务局与冶金部矿冶所合作，开展了火法工艺生产三氧化二锑的白度与立方晶型关系的研究，研究结果表明：高纯度高白度(96.7)的锑白(三氧化二锑俗称)中，三氧化二锑基本上是立方型的，高纯度低白度(92.0)的锑白中，除主要含立方型Sb2O3外，还含有大量斜方型Sb2O3，对不同白度的锑白，在其化学组成固定的情况下，随着其中斜方型含量增高而白度降低。
在上世纪九十年代初，对于国内95%以上的三氧化二锑产品都是采用锑加热氧化生成三氧化锑的火法工艺而言，产品中立方晶型的含量波动在60%～90%，为了提高产品中立方晶型含量,锡矿山开展了立方晶型三氧化二锑产品的研制，项目获得成功，并己获得中国发明专利授权(专利号97107947.1)。
目前锡矿山所生产的全部三氧化二锑产品，立方晶型含量的内控标准要达到95%以上，催化剂三氧化二锑的立方晶型含量更是达到98%以上，并建立了一套完整的立方晶型分析检测系统。
二、闪星公司立方晶型三氧化二锑分析检测系统纯立方晶体或斜方晶体的三氧化二锑X射线衍射图有标准图谱可查，但对于三氧化锑产品而言，将检测所得衍射图谱与标准图谱比对，从而准确得出产品中立方晶型的具体含量,则需建立一个数学模型，闪星公司在开展立方晶型产品研制时，就委托中南大学检测中心，经过对大量产品的检测分析，得出了一个检测所得衍射图谱与标准图谱对应的数学模型，通过计算机自动处理，使产品中立方晶型结果准确至0.1%。

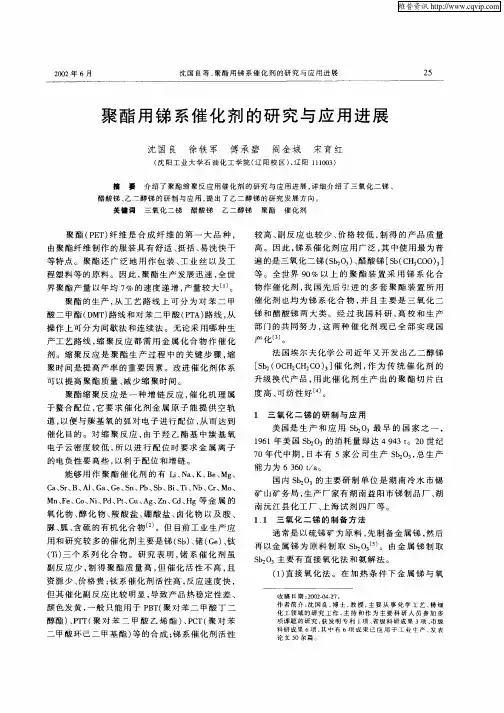

聚酯用锑系催化剂的研究与应用进展
较 高 、 反应 也较 少 、 格 较 低 ， 得 的产 品质 量 副 价 制 高 。因此 ， 锑系 催化 剂 应 用广 泛 ， 中使 用 最 为普 其
遍 的是 三氧化 二锑 （ ｂ０ ） 醋 酸锑 ［ｂ Ｃ ３ Ｏ ３ ｓ２ ３ 、 Ｓ （ Ｈ Ｃ Ｏ）］
等 。全世 界 ９ ％ 以上 的 聚 酯 装 置 采 用 锑 系 化 合 ０ 物 作催 化 剂 ， 国先 后 引进 的 多 套 聚 酯 装 置 所 用 我 催 化剂 也 均 为 锑 系 化 合 物 ， 且 主 要 是 三 氧 化 二 并 锑 和 醋 酸锑 两 大 类 。经 过 我 国科 研 、 校 和 生 产 高 部 门 的共 同努 力 ， 两 种 催 化 剂 现 已全 部 实 现 国 这 产 化 。 法 国埃 尔 夫化 学公 司近 年又 开 发 出 乙二醇 锑
收稿 日期 ： ０ ２０ —７ ２ ０ —４２ 。
（ ｉ三 个 系列 化 合 物 。 研 究 表 明 ， 系 催 化 剂 虽 Ｔ） 锗
副反 应 少 ， 得 聚 酯 质 量 高 ， 催 化 活 性 不 高 ， 制 但 且
资 源少 、 格 贵 ； 系催 化剂 活 性高 ， 应速 度 快 ， 价 钛 反
Ｃ Ｓ 、Ｂ、Ａ１ ａ、 ｒ 、Ｇａ、 Ｇｅ、 ｎ、Ｐ Ｓ ｂ、Ｓ Ｂｉ Ｔ 、Ｎｂ、Ｃｒ Ｍ ｏ、 ｂ、 、 ｉ 、
国 内 ｓ ２ 的 主要 研 制 单 位 是 湖 南 冷 水 市 锡 ｂ０
矿 山矿务 局 ， 产 厂家有 湖南 益 阳 市锑 制 品厂 、 生 湖 南 沅 江县 化 工 厂 、 海试 剂 四厂 等 。 上
但 其 催化 副 反应 比较 明显 ， 致产 品热 稳定 性 差 、 导 颜 色 发黄 ， 般 只能 用 于 Ｐ Ｔ 聚对 苯 二 甲酸 丁 二 一 Ｂ（
闪星牌聚酯催化剂三氧化二锑生产技术及应用 2004-08
闪星牌聚酯催化剂三氧化二锑生产技术及应用锡矿山闪星锑业有限责任公司是世界上最大的锑品生产企业，有“世界锑都”之美誉，三氧化二锑、锑锭等锑品的国家标准都是由国家委托该企业起草制定的。
闪星牌聚酯催化剂三氧化二锑，以其纯度高、杂质含量低、在乙二醇中溶解性能好，产品质量稳定可靠而深受国内外聚酯用户欢迎。
本文将对此产品的独特生产工艺、产品品质与质量保障体系作一介绍。
1、闪星牌催化剂三氧化二锑生产工艺1.1 工艺过程概述本工艺是在1100℃以上的温度下，使锑液与空气接触，氧化生成三氧化二锑，其反应式为：4Sb+3O2==2Sb2O3△H0298=-642.45 KJ/mol氧化放热反应提供了炉内温度所需的大部分热量，一小部分热量通过用电间接加热的方式对炉内进行补充，从而维持了炉内所需的1100℃以上的高温，生成的三氧化二锑烟气在反应室出口的骤冷器内被引入的大量空气急骤冷却，再进入收尘、筛分混合、包装系统得到催化剂三氧化二锑产品。
其工艺流程如下：1.2 生产设备生产是在新型锑白炉中进行的。
图1 锑白炉图1所示锑白炉是由锡矿山技术人员在上世纪九十年代，经过多年反复试验，自行开发和设计的新型锑白炉，整个生产工序实现了由计算机网络自动控制和电视监控。
有多项工艺控制技术已获得中国发明专利授权。
由湖南省科技厅组织的成果鉴定，专家们一致认为：其工艺技术和产品质量都处于世界领先水平。
图2 计算机控制室，通过它对炉内各反应参数进行自动控制。
图3 筛分混合自动包装生产线1.3生产原料产品所用原料是选用锡矿山本地出产的锑矿经火法冶炼而获得的高纯金属锑。
锡矿山的锑矿与其他锑矿不同，它是单一硫化锑矿，只含有少量的砷、铅，不含有其他难以分离的碲、铋、锌等杂质金属。
而锑中砷、铅的去除，通过由锡矿山发明并获中国发明专利的锑中除砷除铅方法，已经能够在不增加过多成本的情况下，将锑中砷、铅除至20—30ppm，如果有必要，还可以除至更低。
下表列出了部分产品所使用的原料：表1 精锑化学成分2、闪星牌催化剂三氧化二锑产品质量控制的几项关键技术介绍2.1 消除产品中四氧化二锑等高价锑氧化物的控制技术我们知道，三氧化二锑能够完全溶解在乙二醇中，形成透明溶液，而四氧化二锑则不溶解于乙二醇中，而使溶液呈混浊状态，而适于四氧化二锑形成的温度是500—900℃，900℃以上则开始离解，1030℃反应完全。
闪星牌聚酯催化剂三氧化二锑
❖ 消除三氧化二锑产品中黑点的控制技术
❖ 高纯度三氧化二锑（99.9%以上）控制技术
上一页
8
下一页
2.4 产品品质及质量保障体系
表2 闪星牌三氧化二锑理化分析结果
产品 Sb2O3
As
Pb
Fe EG透光率 盐酸混浊度 白度 立方晶型 平均粒径
表1 精锑化学成分
成 Sb As Pb Fe S Se 分
百分 99. 0.0 0.0 0.0 0.0 0.0 比 % 98 029 030 060 020 010
上一页
7
下一页
2.3 产品质量控制的几项关键技术
❖ 消除产品中四氧化二锑等高价锑氧化物的控 制技术
❖ 生成高白度催化剂三氧化二锑控制技术
项目
表4
样品
Sb2O3 %
As
%
Pb
%
Fe
%
Cu
%
白度 % 平均粒度 μm
L值 a值 b值 EG溶解透光率 % 盐酸溶解混浊度 ppm
上一页
催化剂三氧化二锑理化指标对比
远纺04年用三氧化二锑 （日本三国产）
闪星牌三氧化二锑 （H1423—S006）
99.73 0.044 0.033 0.014 0.0005 93.1 0.83 97.0 0.10 0.83 99.0 33.8
闪星牌聚酯催化剂
三氧化二锑
二00九年二月地 ❖ 锑系列产品：锑锭、三氧化二锑、五氧
化二锑、硫化锑、锑酸钠等 ❖ 三氧化二锑年产销量2.8万吨,占全球三
氧化二锑年消费量的20~30%
上一页
2
下一页
闪星牌聚酯催化剂
三氧化二锑阻燃剂
三氧化二锑阻燃剂三氧化二锑不能单独作阻燃剂,而与适当的卤素化合物复合使用,就能发挥出特别有效的阻燃性能。
目前至少已有两种理论解释了三氧化二锑的阻燃机理。
其中是一卤素化合物受热分解，放出卤化氢和卤元素，他们和三氧化二锑反应，产生三卤化锑和氧卤化锑。
高聚物和三卤化锑将进行反应，产生碳而不是易挥发的可燃性气体，形成的碳由于可起到绝热屏蔽作用，保护基层高聚物不会进一步热分解，从而进一步减少可燃性气体的生成量。
同时，该阻燃体系还能形成一种惰性气体，较少了燃烧所需氧的供应，从而抑制了燃烧。
另一种理论则认为：三氯化锑气体挥发进入火焰中，并分解成各种锑化合物和卤素自由基。
这些分解产物能消耗火焰能量，改变燃烧的化学过程，从而起到抑制作用。
其中含锑化合物起到消耗燃烧能量，而卤素自由基则起到改变燃烧化学过程的作用。
一、工业级三氧化二锑三氧化二锑是最早被采用的无机阻燃剂之一。
我国锑的生产量居世界之首，其中三氧化二锑系列产品至1990年的产量已达1.6万吨，该产品的国内生产规模近年来还在继续扩大。
1.三氧化二锑的生产方法（1）干法生产工艺以辉锑矿为原料，经煅烧转化为氧化物，在经高温还原和氧化过程得三氧化二锑。
其工艺流程如图4-1所示：将辉锑矿于1000℃在焦炭存在下煅烧，生成粗Sb2O3中间品：2Sb2O3+2SO2↑2Sb2S+5O2 1000℃----------------→将挥发的Sb2O3收集，在焦炭纯在下用纯碱作助溶剂，还原为金属锑：2Sb+3CO↑Sb2O3+3C 900~1000℃------------→所得的金属锑在空气中氧化即得纯氧化锑。
（2）湿法生产工艺将辉锑矿用盐酸浸出生成三氧化锑，然后再用水解方法制得三氧化二锑。
Sb2S3+6HCl→2SbCl3+3H2S2SbCl3+6NaOH→Sb2O3+6NaCl+3H2O2.三氧化二锑的性质二氧化二锑以两种晶形存在：立方形的方锑矿和斜方形的锑华。
前者在工业中占多数，具很稳定的形态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
99.0
17—24 99.96 0.0028 0.0027 0.0010
99.1
25—32 99.95 0.0029 0.0029 0.0014
98.8
平 均 99.96 0.0028 0.0027 0.0012
98.9
3.9
98.9
99.7
0.57*
2.6
99.2
99.8
0.59
2.6
99.5
99.9
成分
Sb
As
Pb
Fe
S
Se
百分比 % 99.98 0.0029 0.0030 0.0060 0.0020 0.0010
上一页
下一页
2.3 产品质量控制的几项关键技术
• 消除产品中四氧化二锑等高价锑氧化物的控制技术 • 生成高白度催化剂三氧化二锑控制技术 • 形成超细或微粒级，低b值，纯立方晶型三氧化二锑控制技术 • 消除三氧化二锑产品中黑点的控制技术 • 高纯度三氧化二锑（99.9%以上）控制技术
上一页
下一页
2.4 产品品质及质量保障体系
表2
闪星牌三氧化二锑理化分析结果
产品 Sb2O3
As
Pb
Fe EG透光率 盐酸混浊度 白度 立方晶型 平均粒径
批量
%
%
%
%
%
ppm
%
%
μm
1—8
99.96 0.0027 0.0026 0.0012
98.7
9—16 99.96 0.0027 0.0025 0.0013
• 但一些厂家使用乙二醇锑，认为对PET的后加工性能有所改善，究其原因，应在于乙二醇 锑中杂质铅、砷的含量比一般催化剂三氧化二锑中的铅、砷含量低了一个数量级，乙二醇 锑中的黑点异物较一般催化剂三氧化锑低。因此，我们现在生产的这种催化剂三氧化二锑 ，通过采用独创的计算机自动控制工艺，选用高纯锑锭原料，并对最终产品进行筛分混合 ，以除去火法工艺产品中的黑点异物，从而使产品中杂质含量与乙二醇锑杂质含量相当。
闪星牌聚酯催化剂 三氧化二锑
二00九年二月
下一页
• 世界最大的锑矿田和锑品生产基地 • 锑系列产品：锑锭、三氧化二锑、五
氧化二锑、硫化锑、锑酸钠等 • 三氧化二锑年产销量2.8万吨,占全球
三氧化二锑年消费量的20~30%
上一页
下一页
闪星牌聚酯催化剂
●三氧化二锑 ● 乙二醇锑
上一页
下一页
1.闪星公司生产催化剂三氧化二锑的优势
0.0005
0.0004
93.1
98.5
0.83
0.49
97.0
99.2
0.10
-0.10
0.83
1.02
99.0
98.0
33.8
5.2
下一页
3. 产品与乙二醇锑对比
乙二醇锑制备
Sb 2O3 3HOCH 2CH2OH
CH2 CH2
CH 2 O
O
O
O CH 2
Sb
Sb
3H2O
CH 2 O
O CH 2
表4
项目
样品
Sb2O3 %
As
%
Pb
%
Fe
%
Cu
%
白度 %
平均粒度 μm
L值
a值
b值
EG溶解透光率 %
盐酸溶解混浊度 ppm
上一页
催化剂三氧化二锑理化指标对比
远纺04年用三氧化二锑 （日本三国产）
闪星牌三氧化二锑 （H1423—S006）
99.73
99.94
0.044 0.033 0.014
0.0026 0.0018 0.0016
●资 源 ●技 术 ●质量保障体系 ●锑新产品开发能力
上一页
下一页
2. 闪星公司生产催化剂三氧化锑的特点 2.1 生产设备—锑白炉
上一页
下一页
锑白炉计算机控制室
上一页
下一页
2.2 生产原料
产品所用原料是选用锡矿山本地出产的锑矿经 火法冶炼而获得的高纯金属锑。下表列出了部分产品 所使用的原料：
表1 精锑化学成分
帮助。
上一页
下一页
返首页
结
产品自动包装线
返回
a
lso源自avai l
X
a
光
b
l
衍
e i
射
n
仪
a
w
e
t
t
晶
e
d
型
f o
测
r
定
m
(
3
%
M
E
G
)
.
S
T
下一页
A
X光衍射仪——晶型测定
上一页
下一页
产品黑点检测
上一页
下一页
激光粒度分析仪
上一页
返回
感谢下 载
上一页
下一页
3.产品质量对比
3.1
对比项目 闪星牌
白星牌比利时凯 品公司 wsc —s
Sb2O3 %
99.96
Pb max.ppm
表3 闪星牌三氧化二锑质量与国外
同类产品比较
As max.ppm
Fe max.ppm
Ni max.ppm
EG透光率 %
盐酸混浊度 ppm
平均粒径 μm
20—30 20—30 15
乙二醇 三氧化 锑
反
过
结
离
干
应
滤
晶
心
燥
分
镏
母
液
上一页
乙二醇锑 下一页
• 三氧化二锑和乙二醇按配比在加热 下溶解并反应，除去反应生成的水 ，热过滤、冷却结晶、分离烘干得 成品。这一过程其机理与聚酯缩聚 过程中配制三氧化二锑/EG添加液类 同，后者仅缺少除水、除杂质工序 ，就Sb3+而言，两者并无多大差别 。故两者的催化活性应无多大差异.
微
＞98
3.3 0.5—0.7
99.90 50—90 80—120 15
5
＞97
0.4—1.0
日本精矿公司 ＞99.7
60
500
30
9 max 0.8—1.2
美国阿姆斯匹克 纯星级
＞99.7
400
400
20
＞93
台湾甘农股份有 限公司
＞99.80
80
500
5
微 ＞95
0.5—0.9
上一页
下一页
3.2 产品质量与上海远纺04年用的催化剂产品对比
表5
闪星牌三氧化二锑与进口乙二醇锑指标比较
对比项目
主成分Sb % Pb ppm As ppm Fe ppm 储存
闪星牌三氧化二锑
83.51 27 28 12
稳定,不吸潮
进口乙二醇锑
57.4 11 16 10 不稳定，易吸潮结块
上一页
下一页
4.应用效果
就国内一些工 厂使用情况来看，这种低 杂质的催化剂三氧化锑， 较铅、砷在200ppm的催化 剂三氧化锑，其催化活性 和产品b值都要好,右端是 浙江荣盛集团在15万吨/ 年连续聚酯装置上使用该 产品的报告:
0.57
3.9
99.1
99.8
0.56
3.3
99.2
99.8
0.57
*注：此为费氏法测定的平均粒径，若采用比表面积法测定，则此平均粒径为0.15μm。
上一页
下一页
闪星公司具有技术先进，装备优 良的检测中心(图3-7)，在催化剂三氧化 二锑的生产过程中，除了每班要定时取 样检测外，对于筛分混合这一最后工序 所获得的产品，将对每一吨产品进行取 样检测，并采用产品自动包装生产线进 行包装(图8) ，以确保用户获得质量可靠、 性能稳定的产品。
上一页
下一页
5.结语
锡矿山闪星锑业公司采用自己独创工艺 生产的低杂质催化剂三氧化二锑，其生产工艺采 用计算机控制，过程控制稳定，产品质量可靠， 产品在乙二醇中溶解清亮透明，产品中砷、铅等 杂质含量达到了与乙二醇锑中杂质含量相当的水 平。对于原使用催化剂三氧化二锑的工厂，他们 使用这种低杂质的催化剂三氧化锑，在不增加产 品成本的情况下，对提升他们的产品品质将大有
