基本接口技术实验—键盘与显示实验
键盘与显示实验
1、实验目的
a）掌握矩阵键盘和独立式键盘的典型应用电路接法及应用编程；
b）掌握LED动态显示和静态显示的典型应用电路接法及应用编程；
c）学习采用8255驱动键盘与显示的方法。
2、实验设备
PC机一台，TD-PIT/TD-PIT-B实验装置一套。
3、关于键盘与显示应用程序的说明
a）键盘实现加减显示实验。
选择两个按键作为独立式按键，分别为加键和减键，选择三个数码管作为动态显示器，编写程序，使按下不同的按键后进行加或减
计数。
数据段定义参考程序段如下：
data segment
dtable db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh
buf db e dup(4)
count db 4
data ends
主程序包括8255初始化，以及键盘显示调用子程序（参考程序如下）。
begin: call dis
call keyscan
mov ah,06h
mov dl,0ffh
int 21h
je begin
mov ax,4c00h
int 21h
独立式键盘扫描参考子程序如下：
keyscan:保护现场
mov dx,my8255_c
in al,cx
and al,03h
cmp al,03h
jz scandone rprog: call dis
call dis
test al,01h
jz l1
test al,02h
jz l2
jmp scandone
l1: inc count
jmp next
l2: dec count next: mov ax,count mov bl,10
div bl
mov [di],ah
inc di
mov [di],al scandone:恢复现场
ret
b）键盘显示实验。
编写程序，扫描键盘输入，使按下不同的按键后数码块显示相应的数字。
静态显示参考程序如下：
dis proc near ；保护现场
mov di,offset buf
ldisp: mov al,[si]
mov bx,offset dtable
xlat
mov dx,my8255_b
out1: ret ；恢复现场
dis endp
4、实验步骤
a）设计实验线路图，将数据总线XD0~XD7连至8255的D0~D7，将地址总线XA0~XA1连至8255的A0~A1，读写控制信号XIOW和XIOR分别连至8255
的WR和RD，片选信号IOY3连至CS。
PC口于键盘相连，PB口LED数码
管的段码相连，PA口与LED位码相连。
独立式键盘将其行或列端口直接接地，静态显示时直接将位码接地。
b）编写调试程序，无误完成汇编连接。
c）打开实验箱电源，运行程序，拨动开关组，观察数据灯的显示。
5、完整实验程序：
data segment
dtable db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh buf db 4 dup(4)
count dw 5
data ends
code segment
assume cs:code,ds:data
begin: mov ax,data
mov ds,ax
mov al,10001001b
mov dx,0ea63h
out dx,al
call dis
call keyscan
mov ah,06h
mov dl,0ffh
int 21h
je begin
mov ax,4c00h
int 21h
keyscan:
mov dx,0ea62h
in al,dx
and al,03h
cmp al,03h
jz scandone
rprog: call dis
call dis
test al,01h
jz l1
test al,02h
jz l2
jmp scandone l1: inc count
mov dx,0ea62h next1:
in al,dx
test al,01h
jz next1
jmp scandone l2: dec count
mov dx,0ea62h next2:
in al,dx
test al,02h
jz next2 scandone: ret
dis proc near
push ax
mov di,offset buf ldisp:
mov ax,count mov bx,offset dtable
xlat
mov dx,0ea61h
out dx,al
pop ax
out1: ret
dis endp
code ends
end begin。
键盘显示程序设计实验
实验四键盘显示程序设计实验目的1、理解串行接口键盘单片机汇编语言程序的基本结构2、了解单片机汇编语言程序的设计和调试方法3、掌握几个的基本的传送类、控制类指令的使用方法实验仪器单片机开发板、万利仿真机、稳压电源、计算机实验原理1、键盘接口电路工作原理串行接口键盘盘电路如图4-15所示。
键盘扫描线与显示位选扫描信号共用。
键盘输入只需要一根线，电路简单。
键盘扫描信号从74LS164输出，低电平有效。
当扫描到某个键时，若按键按下，在KEY端得到低电平，否则得到高电平。
通过判断KEY的电平就可以知道相应键盘是否按下。
图4-15 键盘接口电路图2、读键盘程序设计从上面工作原理分析可知，读键程序可以和显示程序结合在一起，也可以单独设计。
这种结构的键盘同样存在抖动问题。
为了减少程序误动作，程序设计时也要考虑去抖动问题。
这里设计一个把键值显示在LED上的程序。
为了简化问题，把读键程序与显示结合起来。
程序流程图如图4-16所示。
图4-16 键盘扫描程序流程图实验内容1、设计程序把键值显示在数码管。
#include<reg52.h>#include"display.h"extern uchar point;extern uchar table[8];uchar t,temp,time;char num;bit flag1;/*void main(){uchar i;table[0]=0x0;for(i=1;i<8;i++)table[i]=0x11;while(1){num=dispkey();if(flag==1)table[0]=num;delay_1ms(2);}}*//************************************************************2、设计程序按不同键时实现不同功能。
功能：按向上键：最右边一位数码管数值加1（0-9），到9时加1回到0 按向下键：最右边一位数码管数值减加1（9-0），到0时减1回到9按向左键：显示数字左移一位按向右键：显示数字右移一位keypointr:短按小数点右移,长按显示学号；接口：上下左右keypointrkeypointl**************************************************************/ void main(){uchar i,j=7,k=0;for(i=0;i<8;i++)table[i]=0x11;TMOD=0x01;EA=1;TH0=(65536-20000)/256;TL0=(65536-20000)%256;ET0=1;TR0=1;table[7]=0x1;while(1){delay_1ms(5);temp=dispkey();switch(temp){case 5: if ( flag==0){num=++table[j];//加1if(num==10)num=0;table[j]=num;delay_1ms(1);}; flag=1; break;case 4:if ( flag==0){num=--table[j];//减1if(num==-1)num=9;table[j]=num;delay_1ms(1);};flag=1;break;case 2: if ( flag==0) //右移{if(j==7){table[0]=table[7];table[7]=0x11;j=0;continue;}table[j+1]=table[j];//左边赋给右边j++;table[j-1]=0x11;delay_1ms(1);//关闭左一位};flag=1;break;case 8:if ( flag==0){ //左移if(j==0){table[7]=table[0];table[0]=0x11;j=7;continue;}table[j-1]=table[j];//右边赋给左边j--;table[j+1]=0x11;delay_1ms(1);//关闭右一位};flag=1;break;case 1:if ( flag==0) //小数点右移{if(flag1==1){table[0]=0x9;table[1]=0x4;table[2]=0x0;table[3]=0x8;table[4]=0x1;table[5]=0x0;table[6]=0x3;table[7]=0x1;}else{if(k==7){ point=tablepoint[7];k=0;continue;}point=tablepoint[k];k++;delay_1ms(1);}};flag=1;break;default:flag=0; break;}}}void timer0() interrupt 1{TH0=(65536-20000)/256;TL0=(65536-20000)%256;t++;time++;if(temp==1){if(time==50){if(temp==1)flag1=1;time=0;}}}/*******************************************************显示函数*******************************************************///#define __DISPLAY_H__#include"display.h"uchar code disptable[]={0x03,0x9F,0x25,0x0D,0x99,0x49,0x41,0x1F,0x01,0x09,0x11,0xC1,0x63,0x85,0x61,0x71,0xfe,0xff};//0~F数码代码uchar code tablepoint[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01 }; uchar point;uchar table[8];void delay_1ms(uchar z){uint x,y;for(x=z;x>0;x--)for(y=123;y>0;y--);}uchar dispkey(void){uchar i,keynum=0;i=8;DA T=disptable[table[i-1]];if(point&tablepoint[i-1])DA T=DA T&0xfe; //加入小数点DISPDIN =0;DISPCLK =0;DISPCLK =1;DISPDIN =1;delay_1ms(1);if(!key){delay_1ms(5);if(!key) keynum=i;}for (i=7;i>0;i--){DA T =0xff;DA T =disptable[table[i-1]];if(point&tablepoint[i-1])DA T=DA T&0xfe; //加入小数点DISPCLK =0;DISPCLK =1;delay_1ms(1);if(!key){delay_1ms(5);if(!key) keynum=i;}}DA T=0xff;return keynum;}思考题1、当按加1键时，每按一次数码管值变化可能超过1，是什么原因？答：原因是机械按键会有抖动现象，所以每按一次数码管值变化可能超过1。
实验5(8255并行接口键盘及显示实验)
8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。
2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。
3、实现扫描式矩阵键盘的功能和作用。
二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。
三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。
2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。
3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。
4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。
四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。
图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。
这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。
A口和B口是一个独立的8位I/O口。
C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。
（2）A组和B组控制电路。
这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。
键盘及LED显示实验

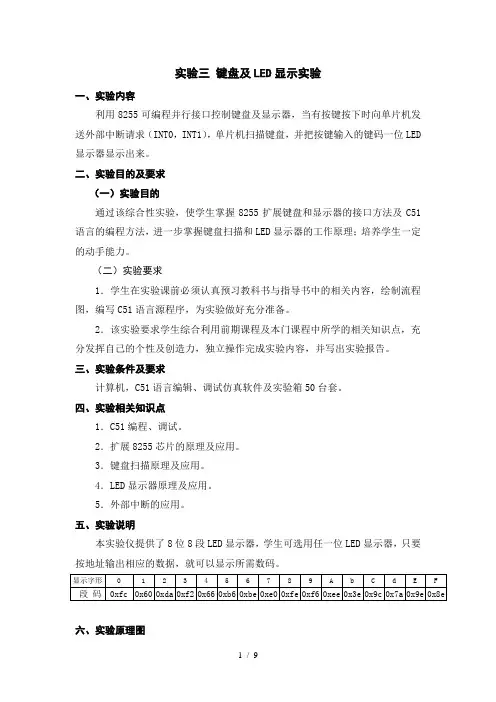

实验三键盘及LED显示实验一、实验内容利用8255可编程并行接口控制键盘及显示器，当有按键按下时向单片机发送外部中断请求（INT0，INT1），单片机扫描键盘，并把按键输入的键码一位LED 显示器显示出来。
二、实验目的及要求（一）实验目的通过该综合性实验，使学生掌握8255扩展键盘和显示器的接口方法及C51语言的编程方法，进一步掌握键盘扫描和LED显示器的工作原理；培养学生一定的动手能力。
（二）实验要求1．学生在实验课前必须认真预习教科书与指导书中的相关内容，绘制流程图，编写C51语言源程序，为实验做好充分准备。
2．该实验要求学生综合利用前期课程及本门课程中所学的相关知识点，充分发挥自己的个性及创造力，独立操作完成实验内容，并写出实验报告。
三、实验条件及要求计算机，C51语言编辑、调试仿真软件及实验箱50台套。
四、实验相关知识点1．C51编程、调试。
2．扩展8255芯片的原理及应用。
3．键盘扫描原理及应用。
4．LED显示器原理及应用。
5．外部中断的应用。
五、实验说明本实验仪提供了8位8段LED显示器，学生可选用任一位LED显示器，只要按地址输出相应的数据，就可以显示所需数码。
六、实验原理图P1口桥接。
八、实验参考流程图1．主程序流程图2．外中断服务程序流程图外部中断0 外部中断1定时器0中断程序，用于消抖动：3．LED显示程序流程图九、C51语言参考源程序#include "reg52.h"unsigned char KeyResult; //存放键值unsigned char buffer[8]; //显示缓冲区bit bKey; //是否有键按下xdata unsigned char P_8255 _at_ 0xf003; //8255的控制口xdata unsigned char PA_8255 _at_ 0xf000; //8255的PA口xdata unsigned char PB_8255 _at_ 0xf001; //8255的PB口xdata unsigned char PC_8255 _at_ 0xf002; //8255的PC口code unsigned char SEG_TAB[] = { //段码0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6,0xee,0x3e,0x9c,0x7a,0x9e,0x8e,0x0};sbit bLine0 = P3^2;sbit bLine1 = P3^3;//延时1msvoid Delay1ms(){unsigned char i;i = 0;while (--i);}//显示void Display(){unsigned char i = 0x7f;unsigned char j;for (j = 0; j < 8; j++){PA_8255 = i; //扫描PB_8255 = SEG_TAB[buffer[j]]; //段数据i = i / 2 + 0x80;Delay1ms();}}//更新显示缓冲区数据void RefurbishData(){char i;for (i = 7; i >0; i--)buffer[i] = buffer[i-1];buffer[0] = KeyResult;}void Int0Int() interrupt 0{unsigned char i = 0x80;unsigned char KeyResult0 = 0x0;EX0 = 0; //关外部中断0P_8255 = 0x89; //PC口输入bLine0 = 0; //P3.2作行输出while (i){if ((PC_8255 & i) == 0)break;KeyResult0++;i >>= 1;}P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0;bLine0 = 1;if (i){TH0 = 60; //定时中断计数器初值TL0 = 176; //定时50msTR0 = 1;KeyResult = KeyResult0;}IE0 = 0; //清除中断EX0 = 1; //开外部中断0}void Int1Int() interrupt 2{unsigned char i = 0x80;unsigned char KeyResult0 = 8;EX1 = 0; //关外部中断0P_8255 = 0x89; //PC口输入bLine1 = 0; //P3.2作行输出while (i){if ((PC_8255 & i) == 0)break;KeyResult0++;i >>= 1;}P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0;bLine1 = 1;if (i){TH0 = 60; //定时中断计数器初值TL0 = 176; //定时50msTR0 = 1;KeyResult = KeyResult0;}IE1 = 0; //清除中断EX1 = 1; //开外部中断0}//50ms中断服务程序void INT_Timer0(void) interrupt 1{if (((KeyResult < 8) && !bLine0) ||((KeyResult >= 8) && !bLine1)){bKey = 1; //有键按下，键值在KeyResult中}TR0 = 0;}void main(){char i;bKey = 0; //没有键按下TMOD = 1; //定时器0：方式一P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0x0;ET0 = 1; //开定时器0中断EX0 = 1; //开外部中断0EX1 = 1; //开外部中断1IT0 = 1; //边沿触发IT1 = 1; //边沿触发EA = 1; //允许中断for (i = 0; i < 8; i++)buffer[i] = 0x10;// TR0 = 1; //开定时器T0// bRefurbish = 1;while (1){if (bKey){bKey = 0;RefurbishData();}Display(); //调用显示}}十、实验实施步骤1．仔细阅读实验内容及要求，编写C51源程序。
实验四 8255键盘及显示接口实验

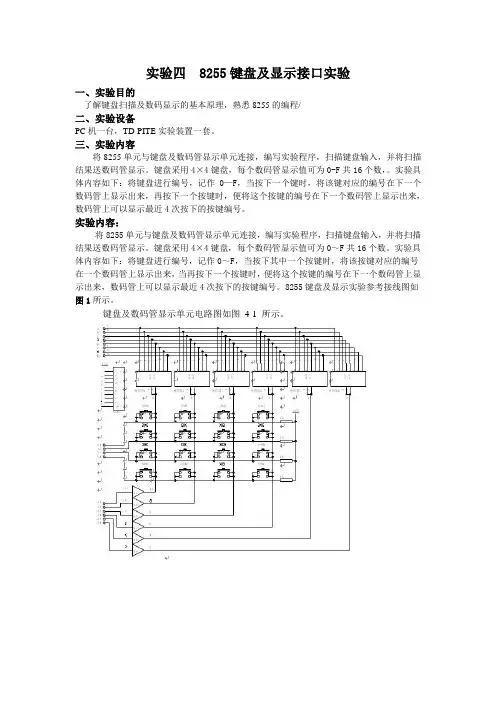

实验四 8255键盘及显示接口实验一、实验目的了解键盘扫描及数码显示的基本原理，熟悉8255的编程/二、实验设备PC机一台，TD-PITE实验装置一套。
三、实验内容将8255单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。
键盘采用4×4键盘，每个数码管显示值可为0-F共16个数，。
实验具体内容如下：将键盘进行编号，记作0—F，当按下一个键时，将该键对应的编号在下一个数码管上显示出来，再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。
实验内容：将8255单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。
键盘采用4×4键盘，每个数码管显示值可为0～F共16个数。
实验具体内容如下：将键盘进行编号，记作0～F，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。
8255键盘及显示实验参考接线图如图1所示。
键盘及数码管显示单元电路图如图4-1 所示。
图4-2 8255 键盘扫描及数码管显示实验线路图功能描述: 键盘及数码管显示实验，通过8255控制。
8255的B口控制数码管的段显示，A口控制键盘列扫描及数码管的位驱动，C口控制键盘的行扫描。
按下按键，该按键对应的位置将按顺序显示在数码管上。
实验程序：MY8255_A EQU 0600HMY8255_B EQU 0602HMY8255_C EQU 0604HMY8255_CON EQU 0606HSSTACK SEGMENT STACKDW 16 DUP(?)SSTACK ENDSDATA SEGMENTDTABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB 7FH,6FH,77H,7CH,39H,5EH,79H,71HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,3000HMOV AL,00HMOV [SI],AL ;清显示缓冲MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV [SI+4],ALMOV [SI+5],ALMOV DI,3005HMOV DX,MY8255_CON ;写8255控制字MOV AL,81HOUT DX,ALBEGIN: CALL DIS ;调用显示子程序CALL CLEAR ;清屏CALL CCSCAN ;扫描JNZ INK1JMP BEGININK1: CALL DISCALL DALLYCALL DALLYCALL CLEARCALL CCSCANJNZ INK2 ;有键按下，转到INK2JMP BEGININK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXL1: TEST AL,01H ;is L1?JNZ L2MOV AL,00H ;L1JMP KCODEL2: TEST AL,02H ;is L2?JNZ L3MOV AL,04H ;L2JMP KCODEL3: TEST AL,04H ;is L3?JNZ L4MOV AL,08H ;L3JMP KCODEL4: TEST AL,08H ;is L4?JNZ NEXTMOV AL,0CH ;L4KCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AXNEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUMKERR: JMP BEGIN CCSCAN: MOV AL,00HMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXNOT ALAND AL,0FHRETCLEAR: MOV DX,MY8255_BMOV AL,00HOUT DX,ALRETDIS: PUSH AXMOV SI,3000HMOV DL,0DFHMOV AL,DLAGAIN: PUSH DXMOV DX,MY8255_AOUT DX,ALMOV AL,[SI]MOV BX,OFFSET DTABLEAND AX,00FFHADD BX,AXMOV AL,[BX]MOV DX,MY8255_BOUT DX,ALCALL DALLYINC SIPOP DXMOV AL,DLTEST AL,01HJZ OUT1ROR AL,1MOV DL,ALJMP AGAINOUT1: POP AXRETDALLY: PUSH CXMOV CX,0006HT1: MOV AX,009FHT2: DEC AXJNZ T2LOOP T1POP CXRETPUTBUF: MOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3005HGOBACK: RETCODE ENDSEND START实验步骤：1. 按图4-1连接线路图；2. 编写实验程序，检查无误后编译、连接并装入系统；3. 运行程序，按下按键，观察数码管的显示，验证程序功能。
键盘显示实验报告
键盘显示实验报告键盘显示实验报告一、引言键盘是我们日常生活中常用的输入设备之一，它通过按下不同的按键来输入字符和命令。
在计算机科学领域，键盘显示是一项重要的实验，它涉及到了计算机硬件和软件的相互配合。
本文将介绍一个键盘显示实验的设计和结果分析。
二、实验设计1. 实验目的本实验的目的是通过键盘输入字符，并在计算机屏幕上进行显示。
通过这个实验，我们可以深入了解键盘的工作原理和计算机输入输出的基本知识。
2. 实验材料本实验所需的材料包括：计算机、键盘、显示器和相应的连接线。
3. 实验步骤(1) 将键盘与计算机通过连接线连接好。
(2) 打开计算机，并启动相应的键盘显示程序。
(3) 在键盘上按下不同的按键，观察计算机屏幕上的显示效果。
(4) 分析和记录实验结果。
三、实验结果在本次实验中，我们按下了键盘上的不同按键，并观察了计算机屏幕上的显示效果。
实验结果表明，键盘输入的字符能够准确地显示在屏幕上，并且显示的速度非常快。
四、结果分析1. 键盘工作原理键盘是一种输入设备，它通过按下不同的按键来输入字符和命令。
当我们按下键盘上的某个按键时，键盘会发送一个信号给计算机，计算机通过解读这个信号来确定我们按下的是哪个按键，并将相应的字符显示在屏幕上。
2. 计算机输入输出键盘显示实验涉及到了计算机的输入输出过程。
输入是指将外部信息传递给计算机的过程，而输出是指将计算机处理后的信息传递给外部的过程。
在本实验中，键盘是输入设备，它将我们按下的按键信息传递给计算机；而显示器是输出设备，它将计算机处理后的字符信息显示在屏幕上。
3. 键盘显示的应用键盘显示技术在计算机领域有着广泛的应用。
无论是在日常办公还是在专业领域，键盘输入都是必不可少的。
通过键盘，我们可以输入文字、命令、密码等信息，实现与计算机的交互。
键盘显示技术的发展也为计算机的普及和应用提供了方便。
五、实验总结通过本次键盘显示实验，我们深入了解了键盘的工作原理和计算机输入输出的基本知识。
实验8 键盘扫描和显示实验
实验八键盘扫描和显示实验实验目的：掌握键盘和显示器的接口方法和编程方法；掌握键盘扫描和LED八段数码管显示器的工作原理。
实验内容：利用LAB6000通用微控制器提供的键盘扫描电路和显示电路，完成键盘扫描和显示实验。
把按键输入的键码在六位LED数码管上显示出来。
可分成三个模块：①键输入模块：扫描键盘，读取一次键盘并将键值存入键值缓冲单元。
②显示模块：将显示单元的内容在六位LED数码管上动态显示。
③主程序：调用键输入模块和显示模块。
实验步骤：1.按照流程图分析参考程序，在读懂的基础上编写或修改程序；2.将键盘和显示器的片选连接孔KEY/LED—CS与片选口CS0连接；3.输入编好的程序，汇编并运行。
4.观察程序运行后LED 的显示，按下数字键，再观察LED 的显示。
5.按照思考题的要求，修改程序进行实验。
实验电路原理图：实验报告要求：记录实验现象，分析原因。
整理好运行正确的程序，写出总结和体会。
思考题：1.如果显示5、6、7、8如何修改？2.LEDTAB（字形表）每一个码代表什么？3.如果把CS0改为CS1，程序如何修改？4.怎样关显示，开放键盘？5.CPL A 指令是什么功能？为什么要用该指令？6.MOVC 和MOVX 指令有何不同？7.LEDBuf equ 60H 是什么指令？什么含义？8.MOV LEDBuf+1，#5BH是什么含义？附: 参考流程图附: 参考程序Org 0000hOUTBIT equ 8002h ；位控制口OUTSEG equ 8004h ；段控制口IN equ 8001h ；键盘读入口LEDBuf equ 60h ；显示缓冲器首址 ljmp StartLED字形表LEDTAB:db 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07hdb 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71hDelay: mov r7, #00h 延时子程序Delay1:djnz r7, Delay1djnz r6, Delay1retDisplay: LED显示子程序mov r0, #LEDBufmov r1, #06h ；共6个八段LEDmov r2, #00100000b ；从左边开始显示Loop: mov dptr, #OUTBIT ；指向位控制口mov a, #00h ；关显示movx @dptr, amov a, @r0 ；取一个待显示数mov dptr, #OUTSEG ；指向段控制口movx @dptr, a ；输出段码mov dptr, #OUTBIT ；指向位控制口mov a, r2 ；取位码movx @dptr, a ；输出位码mov r6, #01hcall Delaymov a, r2 ；位码右移一位rr amov r2, ainc r0 ；指向下一个待显示数djnz r1, Loop ；6个LED都显示完了吗？ retTestKey: 扫描键盘mov dptr, #OUTBIT ；指向位控制口mov a, #00h ；开放键盘movx @dptr, amov dptr, #IN ；指向键盘读入口movx a, @dptr ；读入键盘状态cpl aanl a, #0fh ；高4位不用retKeyTab:db 16h, 15h, 14h, 0ffh 键值表db 13h, 12h, 11h, 10hdb 0dh, 0ch, 0bh, 0ahdb 0eh, 03h, 06h, 09hdb 0fh, 02h, 05h, 08hdb 00h, 01h, 04h, 07hGetKey:mov dptr, #OUTBITmov P2, dphmov r0, #Low(IN)mov r1, #00100000bmov r2, #06h ；共6列KLoop: mov a, r1 ；找出键所在列cpl amovx @dptr, acpl arr a ；右移一位，指向下一列mov r1, amovx a, @r0cpl aanl a, #0fhjnz Goon1 ；该列有键入djnz r2, KLoopmov r2, #0ffh ；没有键按下, 返回 0ffh sjmp ExitGoon1: mov r1, a ；键值 = 列*4 + 行mov a, r2dec arl arl amov r2, a ；r2 = (r2-1)*4mov a, r1 ；r1中为读入的行值mov r1, #4LoopC: rrc a ；移位找出所在行jc Exitinc r2 ；r2 = r2+ 行值djnz r1, LoopCExit: mov a, r2mov dptr, #KeyTabmovc a, @a+dptrmov r2, aWaitRelease: 等待键释放mov dptr, #OUTBITclr amovx @dptr, amov r6, #10call Delaycall TestKeyjnz WaitReleasemov a, r2retStart: mov sp, #50hmov LEDBuf+0, #06h ；显示 1mov LEDBuf+1, #5bh ；显示 2mov LEDBuf+1, #4fh ；显示 3mov LEDBuf+2, #66h ；显示 4mov LEDBuf+3, #66hmov LEDBuf+4, #0mov LEDBuf+5, #0MLoop: call Display ；显示（调显示子程序）call TestKey ；有键入? （调扫描键盘子程序） jz MLoop ；无键入, 继续显示call GetKey ；读入键码anl a, #0fh ；显示键码mov dptr, #LEDTABmovc a, @a+dptrmov LEDBuf+5, aljmp MLoopend。
实验四 键盘及显示实验
实验四键盘及显示实验一、实验目的1、学习自制键盘与单片机的接口及程序处理方法；2、掌握数码管显示电路的构成及程序编制方法。
二、实验仪器设备THGZ—1型单片机·CPLD/FPGA开发综合实验装置1台。
三、实验内容与要求通过键盘输入数据和操作指令，并由LED显示器显示相关数据。
1、独立式键盘与动态LED显示起初显示器全黑，当按KEY1~KEY8任意键后，显示器显示与键号对应的字符（“1”~“8”），每次按键对应字符显示在最右边，前一次的左移一位。
图2-4.1 独立式键盘与动态LED显示实验电路2、矩阵式键盘与动态LED显示①单字符的循环显示起初显示器显示“In ”，按键盘上的“0”~“9”任意键后再按“开始”键，6位LED 显示器马上左循环显示（左移速度0.5s/字符）键入的字符，按“停止”键可以重复以上过程。
图2-4.2 单字符的循环显示实验电路②延时函数的时间测量用定时器/计数器0测量如下延时函数的延时时间。
delaytest(unsigned int time){ unsigned int i，j；for (i=0；i<time；i++)for (j=0；j<65535；j++)；}开机显示“good”；按“测量”键后显示“InPArA”表明要通过键盘输入延时函数的实参值，输入实参值并显示该值；按“测量”键后以ms为单位显示测量结果；再按“测量”键将重复以上过程。
图2-4.3 延时函数的时间测量实验电路四、思考题1、比较独立式键盘与矩阵式键盘的异同。
2、键盘处理程序包括哪些过程？2、如何识别键盘上的各键？键值有何意义？3、何为消抖？有何意义？如何实现？实验四源程序清单TEST4-1.C#include <reg51.h>#define KeyISegCodeO P1 /*定义键盘输入口/动态LED显示器段码输出口*/#define BitCtrO P2 /*定义动态LED显示器位控码输出口*/unsigned char DispBuf[6]={10,10,10,10,10,10}; /*显示数组,初始化为不显示*/void delay(unsigned char time) /*延时函数*/{ unsigned char i,j;for (i=0;i<time;i++)for (j=0;j<255;j++);}unsigned char KeyBoardScan() /*键盘扫描函数*/{ unsigned char KeyV alue=0; /*键值,无键按下为0*/BitCtrO=0; /*关闭显示*/KeyISegCodeO=0xff; /*由输出转为输入*/if (KeyISegCodeO!=0xff){ delay(12); /*消抖延时约10ms(fosc=12MHz)*/if (KeyISegCodeO!=0xff){ switch (KeyISegCodeO){ case 0xfe: KeyV alue=1;break; /*KEY1按下，键值为1*/case 0xfd: KeyV alue=2;break; /*KEY2按下，键值为2*/case 0xfb: KeyV alue=3;break; /*KEY3按下，键值为3*/case 0xf7: KeyV alue=4;break; /*KEY4按下，键值为4*/case 0xef: KeyV alue=5;break; /*KEY5按下，键值为5*/case 0xdf: KeyV alue=6;break; /*KEY6按下，键值为6*/case 0xbf: KeyV alue=7;break; /*KEY7按下，键值为7*/case 0x7f: KeyV alue=8;break; /*KEY8按下，键值为8*/}while (KeyISegCodeO!=0xff); /*等待键释放*/}}return(KeyV alue); /*返回键值*/}void display(unsigned char NumLED) /*显示函数*/{ unsigned char code SegCode[16]={63,6,91,79,102,109,125,7,127,111,0}; /*0~9、显黑共阴极段码*/ unsigned char i;BitCtrO=1; /*指向显示器末位*/for (i=0;i<NumLED;i++){ KeyISegCodeO=SegCode[DispBuf[i]]; /*显示当前位*/delay(5); /*延时约4ms(fosc=12MHz)*/BitCtrO=BitCtrO<<1; /*指向前一位*/}}main(){ unsigned char KeyV alue,i;while(1){ KeyV alue=KeyBoardScan(); /*扫描键盘获得键值*/if (KeyV alue!=0){ /*显示缓冲区刷新*/for (i=5;i>0;i--)DispBuf[i]=DispBuf[i-1];DispBuf[0]=KeyV alue;}display(6); /*显示（6位）*/}}TEST4-2.1.C#include <reg51.h>#include <intrins.h>#define KeyROCISegCodeO P1 /*定义键盘行输出列输入/段码输出口*/#define BitCtrO P2 /*定义动态LED显示器位控码输出口*/#define NumRow 3 /*定义键盘行数为3*/#define NumColumn 4 /*定义键盘列数为4*/unsigned char DispBuf[6]={10,10,10,10,11,1}; /*显示数组,初始化为显示"In "*/unsigned char c_50ms=1; /*50毫秒计数*/void delay(unsigned char time) /*延时函数*/{ unsigned char i,j;for (i=0;i<time;i++)for (j=0;j<255;j++);}unsigned char KeyBoardScan() /*键盘扫描函数*/{ unsigned char row=NumRow,RowCode,column=NumColumn,ColumnState; /*行循环、行码、列循环、列状态*/BitCtrO=0; /*关闭显示*/KeyROCISegCodeO=0xf8; /*键盘行线均输出0*/if ((KeyROCISegCodeO|0x0f)!=0xff){ /*有键按下*/delay(12); /*消抖延时约10ms(fosc=12MHz)*/KeyROCISegCodeO=0xf8; /*键盘行线均输出0*/if ((KeyROCISegCodeO|0x0f)!=0xff){ /*确实有键按下，寻找是哪个键*/RowCode=0xfe; /*指向第1行*/for(row=0;row<NumRow;row++) /*扫描共NumRow行*/{ KeyROCISegCodeO=RowCode; /*当前行*/ColumnState=KeyROCISegCodeO|0x0f; /*获取列状态*/for(column=0;column<NumColumn;column++) /*查询共NumColumn列的状态*/if ((ColumnState|0x7f)==0x7f){ while ((KeyROCISegCodeO|0x0f)!=0xff); /*等待键释放*/return(row*NumColumn+column); /*返回键值*/}elseColumnState=_crol_(ColumnState,1); /*指向下一列*/RowCode=_crol_(RowCode,1); /*指向下一行*/}}}return(NumRow*NumColumn); /*返回无键值*/}void display(unsigned char NumLED) /*显示函数*/{ unsigned char code SegCode[12]={63,6,91,79,102,109,125,7,127,111,0,84}; /*0~9、黑、n共阴极段码*/ unsigned char i;BitCtrO=1; /*指向显示器末位*/for (i=0;i<NumLED;i++){ KeyROCISegCodeO=SegCode[DispBuf[i]]; /*显示当前位*/delay(6); /*延时约5ms(fosc=12MHz)*/BitCtrO=BitCtrO<<1; /*指向前一位*/}}main(){ unsigned char i,KeyV alue,lock=0; /*循环，键值，键联锁：0："停止"键有效、1：数字键有效、2:"开始"键有效*/TMOD=1; /*定时计数器0定时、方式1*/TH0=(65536-50000)/256; /*定时计数器0定时50ms*/TL0=(65536-50000)%256;ET0=1; /*开定时计数器0中断*/EA=1; /*开总中断*/while(1){ KeyV alue=KeyBoardScan(); /*扫描键盘获得键值*/switch (KeyV alue) /*键处理*/{ case 12: break; /*无键按下不处理*/case 11: { if (lock==0){ /*"停止键"有效及处理*/TR0=0; /*关闭T0*/DispBuf[5]=1; /*左边第1个数码管显"I"*/DispBuf[4]=11; /*左边第2个数码管显"n"*/for (i=0;i<4;i++) DispBuf[i]=10; /*后面4个数码管显黑*/lock=1; /*数字键有效*/}} break;case 10: { if (lock==2){ /*"开始"键有效及处理*/TR0=1; /*启动T0*/lock=0; /*"停止"键有效*/}} break;default: { if (lock==1){ /*数字键有效及处理*/DispBuf[0]=KeyV alue; /*右边第1个数码管显键入的字符*/for (i=5;i>0;i--) DispBuf[i]=10; /*其余5个显黑*/lock=2; /*"开始"键有效*/}}}display(6); /*数码管（6个)显示*/}}/**********定时计数器0中断处理程序*********/TC0() interrupt 1 using 1{ unsigned char temp,i;TH0=(65536-50000)/256; /*定时计数器0重新定时50ms*/TL0=(65536-50000)%256;if (c_50ms++>10){ /*0.5s后使键入字符左环移1位*/c_50ms=1;temp=DispBuf[5];for (i=5;i>0;i--) DispBuf[i]=DispBuf[i-1];DispBuf[0]=temp;}}TEST4-2.2.C#include <reg51.h>#include <intrins.h>#define KeyROCISegCodeO P1 /*定义键盘行输出列输入/段码输出口*/#define BitCtrO P2 /*定义动态LED显示器位控码输出口*/#define NumRow 3 /*定义键盘行数为3*/#define NumColumn 4 /*定义键盘列数为4*/unsigned char DispBuf[6]={10,10,13,12,12,9}; /*显示数组,初始化为显示"good "*/unsigned long total; /*T0溢出计数*/void delay(unsigned char time) /*延时函数*/{ unsigned char i,j;for (i=0;i<time;i++)for (j=0;j<255;j++);}void delaytest(unsigned int time) /*延时函数*/{ unsigned int i,j;for (i=0;i<time;i++)for (j=0;j<65535;j++);}unsigned char KeyBoardScan() /*键盘扫描函数*/{ unsigned char row=NumRow,RowCode,column=NumColumn,ColumnState; /*行循环、行码、列循环、列状态*/BitCtrO=0; /*关闭显示*/KeyROCISegCodeO=0xf8; /*键盘行线均输出0*/if ((KeyROCISegCodeO|0x0f)!=0xff){ /*有键按下*/delay(12); /*消抖延时约10ms(fosc=12MHz)*/KeyROCISegCodeO=0xf8; /*键盘行线均输出0*/if ((KeyROCISegCodeO|0x0f)!=0xff){ /*确实有键按下，寻找是哪个键*/RowCode=0xfe; /*指向第1行*/for(row=0;row<NumRow;row++) /*扫描共NumRow行*/{ KeyROCISegCodeO=RowCode; /*当前行*/ColumnState=KeyROCISegCodeO|0x0f; /*获取列状态*/for(column=0;column<NumColumn;column++) /*查询共NumColumn列的状态*/if ((ColumnState|0x7f)==0x7f){ while ((KeyROCISegCodeO|0x0f)!=0xff); /*等待键释放*/return(row*NumColumn+column); /*返回键值*/ }elseColumnState=_crol_(ColumnState,1); /*指向下一列*/RowCode=_crol_(RowCode,1); /*指向下一行*/ }}}return(NumRow*NumColumn); /*返回无键值*/}void display(unsigned char NumLED) /*显示函数*/{ unsigned char code SegCode[18]={63,6,91,79,102,109,125,7,127,111,0,84,92,94,115,119,80,121}; /*0~9、黑、n、o、d、P、A、r、E共阴极段码*/unsigned char i;BitCtrO=1; /*指向显示器末位*/for (i=0;i<NumLED;i++){ KeyROCISegCodeO=SegCode[DispBuf[i]]; /*显示当前位*/delay(6); /*延时约5ms(fosc=12MHz)*/BitCtrO=BitCtrO<<1; /*指向前一位*/ }}void error(){ DispBuf[5]=17; /*显"E"*/DispBuf[4]=16; /*显"r"*/DispBuf[3]=16; /*显"r"*/DispBuf[2]=12; /*显"o"*/DispBuf[1]=16; /*显"r"*/DispBuf[0]=10; /*显黑*/}main(){ unsigned char temp,NumBit,i,KeyV alue; /*临时、数字位数，循环，键值*/ unsigned long result; /*实参值/测量结果*/bit lock=0 ; /*键联锁：0："测量"键有效、1：数字键/"确认"键有效*/ TMOD=1; /*定时T0定时方式1*/TH0=0;TL0=0;ET0=1; /*开T0中断*/EA=1; /*开总中断*/while(1){ KeyV alue=KeyBoardScan(); /*扫描键盘获得键值*/switch (KeyV alue) /*键处理*/{ case 12: break; /*无键按下不处理*/case 11: { if (lock==0){ /*"测量键"有效及处理*/DispBuf[5]=1; /*显"I"*/DispBuf[4]=11; /*显"n"*/DispBuf[3]=14; /*显"P"*/DispBuf[2]=15; /*显"A"*/DispBuf[1]=16; /*显"r"*/DispBuf[0]=15; /*显"A"*/NumBit=0; /*无数字输入*/lock=1; /*数字/"确认"键有效*/}} break;case 10: { if (lock){ /*"确认"键有效及处理*/if (NumBit>0) /*限定必须输入至少1位实参值*/{ /*获得有效数字位*/for (i=4;i>0;i--)if (DispBuf[i]==10) DispBuf[i]=0;else break;result=10000*DispBuf[4]+1000*DispBuf[3]+100*DispBuf[2]+10*DispBuf[1]+DispBuf[0]; /*获得实参值*/if (result<65536&&result!=0){ total=0; /*T0溢出计数初值0*/TR0=1; /*启动T0*/delaytest((unsigned int)result);TR0=0; /*关闭T0*/result=(total*65536+TH0+TL0)/1000; /*获得ms为单位的测量结果*/if (result<1000000){ /*显示测量结果*/for (i=0;i<6;i++) /*获得测量结果数字位*/{ DispBuf[i]=result%10;result/=10;}for (i=5;i>0;i--) /*去掉测量结果数字位无效0*/if (DispBuf[i]==0)DispBuf[i]=10 ;else break;}elseerror(); /*结果超出显示范围，提示出错*/}elseerror(); /*实参为0或超出65535，提示出错*/}elseerror(); /*实参为0，提示出错*/lock=0; /*"测量"键有效*/}} break;default: { if (lock){ /*数字键有效及处理*/if (NumBit++<5) /*限定只能输入1~5位实参值*/{ if(NumBit!=1){ /*数字位左移*/temp=DispBuf[5];for (i=5;i>0;i--) DispBuf[i]=DispBuf[i-1];DispBuf[0]=temp;DispBuf[0]=KeyV alue;}else{ if (KeyV alue==0){ /*第1位数字为0，提示出错*/error();lock=0; /*"测量"键有效*/}else{ for (i=5;i>0;i--) DispBuf[i]=10;DispBuf[0]=KeyV alue;}}}else{ error();lock=0; /*"测量"键有效*/}}}}display(6); /*数码管（6个)显示*/}}/*******T0中断处理程序*******/TC0() interrupt 1 using 1{ total++;}。
实验四键盘及显示设计实验报告
实验四键盘扫描及显示设计实验报告一、实验要求1. 复习行列矩阵式键盘的工作原理及编程方法。
2. 复习七段数码管的显示原理。
3. 复习单片机控制数码管显示的方法。
二、实验设备1.PC 机一台2.TD-NMC+教学实验系统三、实验目的1. 进一步熟悉单片机仿真实验软件 Keil C51 调试硬件的方法。
2. 了解行列矩阵式键盘扫描与数码管显示的基本原理。
3. 熟悉获取行列矩阵式键盘按键值的算法。
4. 掌握数码管显示的编码方法。
5. 掌握数码管动态显示的编程方法。
四、实验内容根据TD-NMC+实验平台的单元电路，构建一个硬件系统，并编写实验程序实现如下功能：1.扫描键盘输入，并将扫描结果送数码管显示。
2.键盘采用 4×4 键盘，每个数码管显示值可为 0～F 共 16 个数。
实验具体内容如下：将键盘进行编号，记作 0～F，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近 4 次按下的按键编号。
五、实验单元电路及连线矩阵键盘及数码管显示单元图1 键盘及数码管单元电路实验连线图2实验连线图六、实验说明1. 由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。
因而在闭合及断开的瞬间均伴随有一连串的抖动。
抖动时间的长短由按键的机械特性决定，一般为 5～10ms。
这是一个很重要的时间参数，在很多场合都要用到。
键抖动会引起一次按键被误读多次。
为了确保 CPU 对键的一次闭合仅做一次处理，必须去除键抖动。
在键闭合稳定时，读取键的状态，并且必须判别；在键释放稳定后，再作处理。
按键的抖动，可用硬件或软件两种方法消除。
2. 为了减少键盘与单片机接口时所占用 I/O 线的数目，在键数较多时，通常都将键盘排列成行列矩阵形式。
3. 从数码管显示方式看，数码管分为静态显示和动态显示两种方式。
键盘及LED显示试验
实验三键盘及 LED显示实验一、实验内容利用8255 可编程并行接口控制键盘及显示器，当有按键按下时向单片机发送外部中断请求（INT0，INT1），单片机扫描键盘，并把按键输入的键码一位LED 显示器显示出来。
二、实验目的及要求（一）实验目的通过该综合性实验，使学生掌握8255 扩展键盘和显示器的接口方法及C51 语言的编程方法，进一步掌握键盘扫描和LED显示器的工作原理；培养学生一定的动手能力。
（二）实验要求1．学生在实验课前必须认真预习教科书与指导书中的相关内容，绘制流程图，编写C51 语言源程序，为实验做好充分准备。
2．该实验要求学生综合利用前期课程及本门课程中所学的相关知识点，充分发挥自己的个性及创造力，独立操作完成实验内容，并写出实验报告。
三、实验条件及要求计算机，C51语言编辑、调试仿真软件及实验箱50台套。
四、实验相关知识点1．C51编程、调试。
2．扩展8255 芯片的原理及应用。
3．键盘扫描原理及应用。
4．LED显示器原理及应用。
5．外部中断的应用。
五、实验说明本实验仪提供了8位8段LED显示器，学生可选用任一位LED显示器，只要按地址输出相应的数据，就可以显示所需数码六、实验原理图1 / 98255七、连线说明F4区： CS 、A0 、A1A3 区：CS1、A0 、A1 B6 区： JP56（PA 口）F4 区： JP41(C) B6 区： JP53（PB 口） F4 区： JP42(B) B6 区： JP52（PC 口） F4 区： JP47(A) A3 区： JP51F4 区： JP92(D)A3 区： P1.6、 P1.7A3 区： INT0 、INT1注： F4 的 D 无法与 INT0（P3.2） 、INT1（P3.3） 直接连接，所以使用 P1 口桥接。
DS30 LG4041AHBSEGB (8255 PB6) 7 SEGC (8255 PB5) 4 SEGD (8255 PB4) 2 SEGE (8255 PB3) 1SEGA (8255 PB7) 11SEGH (8255 PB0) JP42 a ba c d g bf ed cg dp dpGND42afgb e d c dp GND39a fgb ed d cpGND28afgb e d c dp GND16DS29LG4041AHSEGH 3SEGA 11 SE SEGC 4 SEGD 2SEGE 1a b c d e fgdpa gbdd c paGND3a GND2adpGND1GND498 6 JP41(PA7)(8255 PA6) (8255 PA5) (8255 PA4) (8255 PA3) (8255 PA2)(8255PA1)(8255 PA0)12 3 45C6VCCR162 5.1KVCCR1635.1KU36D0 34 D1 33 D2 32D3 31 D4 30 D5 29D6 28 D7 27RD 5 WR 36D0PA0 D1PA1 D2PA2 D3 PA3 D4 PA4 D5 PA5 D6 PA6 D7PA7 RD PB0 WR PB1 A0 PB2 A1 PB3 RESET PB4 CSPB5 PB6 PB7 PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC74 PA0 3 PA1 2 PA2 1 PA3 40 PA4 39 PA5 38 PA6 37 PA7 18 PB019 PB1 20 PB2 21 PB3 22 PB4 23 PB5 24 PB6 25 PB714 PC0 15 PC1 16 PC2 17 PC3 13 PC4 12 PC5 11 PC6 10PC71 2 3 4 5 6 7 81 2 3 4 5 6 7 81 2 3 4 5 6 7 8JP56JP53JP526 7)2.3P (0T NABCDE)3.3P (0T N(8255 PC7) (8255 PC6) (8255 PC5) (8255 PC4) (8255 PC3) (8255 PC2) (8255 PC1) (8255 PC0)JP92 1 23 54D 67 8 JP47 1 2 3 54A 6 7 8八、实验参考流程图1．主程序流程图2．外中断服务程序流程外部中断1图外部中断3． LED 显示程序流程图九、 C51语言参考源程序#include "reg52.h" unsigned char KeyResult; unsigned char buffer[8]; bit bKey;xdata unsigned char P_8255 _at_ 0xf003; xdata unsigned char PA_8255 _at_ 0xf000; xdata unsigned char PB_8255 _at_ 0xf001; xdata unsigned char PC_8255 _at_ 0xf002; code unsigned char SEG_TAB[] = {0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6,0xee,0x3e,0x9c,0x7a,0x9e,0x8e,0x0};sbit bLine0 = P3^2; sbit bLine1 = P3^3; // 延时 1ms void Delay1ms() {unsigned char i;Y// 存放键值// 显示缓冲区 // 是否有键按//8255 的控制//8255的 PA 口 //8255的 PB 口 //8255的 PC 口 // 段i = 0;while (--i); } // 显示 void Display() { unsigned char i = 0x7f; unsigned char j; for (j = 0; j < 8; j++) {PA_8255 = i; PB_8255 = SEG_TAB[buffer[j]];i = i / 2 + 0x80; Delay1ms(); }} // 扫描 // 段数据// 更新显示缓冲区数据 void RefurbishData() { char i; for (i = 7; i >0; i--) buffer[i] = buffer[i-1]; buffer[0] = KeyResult; }void Int0Int() interrupt 0 { unsigned char i = 0x80; unsigned char KeyResult0 = 0x0; EX0 = 0; P_8255 = 0x89; bLine0 = 0; // 关外部中断//PC 口输入 //P3.2 作行输出while (i){if ((PC_8255 & i) ==0) break;KeyResult0++; i >>= 1;}P_8255 = 0x80; PC_8255 = 0;//8255 的 PA 、PC 口全作输出口IE1 = 0; EX1 = 1;}bLine0 = 1; if (i){TH0 = 60; TL0 = 176; TR0 = 1; KeyResult = KeyResult0;}// 定时中断计数器初值// 定时 50msIE0 = 0; EX0 = 1; }// 清除中断 // 开外部中断void Int1Int() interrupt 2 { unsigned char i = 0x80; unsigned char KeyResult0 = 8; EX1 = 0; P_8255 = 0x89; bLine1 = 0; // 关外部中断//PC 口输入 //P3.2 作行输出while (i) {if ((PC_8255 & i) == 0) break; KeyResult0++; i >>= 1;}P_8255 = 0x80; PC_8255 = 0; bLine1 = 1;//8255 的 PA 、 PB 、PC 口全作输出口if (i){TH0 60;TL0 = 176;TR0 1; }KeyResult = KeyResult0;// 定时中断计数器初值// 定时 50ms// 清除中断 // 开外部中断//50ms 中断服务程序void INT_Timer0(void) interrupt 1{if (((KeyResult < 8) && !bLine0) || ((KeyResult >= 8) && !bLine1)){bKey = 1;}TR0 = 0;}void main(){char i;for (i = 0; i < 8; i++) buffer[i] = 0x10; // TR0 = 1;// bRefurbish = 1;while (1){if (bKey){bKey = 0; RefurbishData(); }Display();}}十、实验实施步骤1 ．仔细阅读实验内容及要求，编写 C51 源程序。
实验一键盘显示实验
实验一键盘显示实验一、实验目的（1）掌握MCS51 系统中键盘显示接口的方法；（2）掌握中断处理程序的编程方法。
二、硬件原理图2.1 数码管显示原理介绍实验箱上有6个共阴极数码管，图1是其外部特性图，图2是其内部原理图，由图2 可知，每个数码管由8个发光二极管组成，其中a~DP称为数码管的段控信号，K是8个发光二极管的公共端，称为位控信号。
所以为了让数码管显示一个数字，必须将位控信号接低电平，段控信号接高电平。
例如：如要显示数字“1”，b端和c 端应该接高电平，其余各端接低电平。
2.2 键盘扫描原理介绍键盘扫描原理如图3 所示，“K1”和“K2”是按键，按键的两端都接有10k的上拉电阻。
当行扫描端为低电平，同时“K1” 键被按下时，“K1”的列读取端就会出现低电平，由处理器对行扫描信号和列读取信号进行综合判断后，得出“K1”键被按下的结论。
2.3实验连线图实验接线如下图所示：单片机通过8279芯片控制数码管，同时以P1口扫描4*4键盘键值。
三、软件流程图3.1数码管显示实验流程图Y3.2扫描键盘显示实验流程图四、实验步骤⑴参照实验指导书连接杜邦线⑵编写程序，并用KeilC软件调试程序⑶程序编译无错后使用S51ISP 下载软件将程序下载到单片机中⑷观察实验现象，如果实验现象与预期不符则可以使用KeilC的软件仿真调试功能，通过软件仿真使程序单步运行，从中找到编程错误⑸向实验指导老师讲解程序原理，整理仪器离开实验室五、软件源码5.1数码管显示5.1.1C语言#include <reg52.h> //89C52 寄存器定义头文件#define DataPort P0sbit LATCH1=P2^2;//定义锁存使能端口段锁存sbit LATCH2=P2^3;// 位锁存unsigned chartable[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e, 0x79, 0x71}; //段码表，从0到9，从A到Funsigned char code ID1[]={1,1,0,3,1,0,5,2};unsigned char code ID2[]={1,1,0,8,1,1,6,2};//学号unsigned char code location[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码void Delay(unsigned int t); //延时函数声明/*------------------------------------------------主函数------------------------------------------------*/main(){unsigned char i=0;int a=0;while(1){for(a=0;a<1000;a++){P0=location[i]; //取位码LATCH2=1; //位锁存LATCH2=0;P0=table[ID1[i]]; //取显示数据，段码LATCH1=1; //段锁存LATCH1=0;Delay(200); //扫描间隙延时，时间太长会闪烁，太短会造成重影i++;if(8==i) //检测8位扫描完全结束？如扫描完成则从第一个开始再次扫描8位i=0;} //ID1显示结束for(a=0;a<1000;a++){P0=location[i]; //取位码LATCH2=1; //位锁存LATCH2=0;P0=table[ID2[i]]; //取显示数据，段码LATCH1=1; //段锁存LATCH1=0;Delay(200);//扫描间隙延时，时间太长会闪烁，太短会造成重影i++;if(8==i) //检测8位扫描完全结束？如扫描完成则从第一个开始再次扫描8位i=0;}}} //ID2显示结束/*------------------------------------------------延时函数，含有输入参数unsigned int t，无返回值unsigned int 是定义无符号整形变量-----------------------------------------------------------------------------，其值的范围是0~65535------------------------------------------------*/void Delay(unsigned int t){while(--t);}5.1.2汇编;态扫描数码显示程序;P0口接J3，数据端口;P2.2接J2 B端子，表示段码锁存;P2.3接J2 A端子，标志位码锁存ORG 00HMOV 20H,#06H ;1MOV 21H,#06H ;1MOV 22H,#3FH ;0MOV 23H,#4FH ;3MOV 24H,#06H ;1MOV 25H,#3FH ;0MOV 26H,# 6D H ;5MOV 27H,# 5B H ;2 学号LATCH1 BIT P2.2LATCH2 BIT P2.3 ;定义段锁存与位锁存START:CALL SCANJMP STARTSCAN:MOV A,#0FEH ;扫描子程序MOV R0,#20HSETB CMOV R2,#08HLOOP:MOV P0,ASETB LATCH2CLR LATCH2MOV P0,@R0SETB LATCH1CLR LATCH1INC R0CALL DELAYRLC ADJNZ R2,LOOPMOV R2,#08HRETDELAY:MOV R3,#1 ;扫描延时D1:MOV R4,#2D2:MOV R5,#248DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND5．2扫描键盘显示#include<reg52.h> //包含头文件#define DataPort P0 //定义数据端口程序中遇到DataPort 则用P0 替换#define KeyPort P1 //定义按键端口程序中遇到KeyPort 则用P1 替换sbit LATCH1=P2^2;//定义锁存使能端口段锁存sbit LATCH2=P2^3;// 位锁存unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};// 显示段码值0~9 A~Funsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码unsigned char TempData[8]; //存储显示值的全局变量void DelayUs2x(unsigned char t);//us级延时函数声明void DelayMs(unsigned char t); //ms级延时void Display(unsigned char FirstBit,unsigned char Num);//数码管显示函数unsigned char KeyScan(void);//键盘扫描unsigned char KeyPro(void);// 按键值处理函数，返回扫键值void Init_Timer0(void);//定时器初始化/*------------------------------------------------主函数------------------------------------------------*/void main (void){unsigned char num,i,j;unsigned char temp[8];Init_Timer0();while (1) //主循环{num=KeyPro();if(num!=0xff){if(i<8){temp[i]=dofly_DuanMa[num];if(num==14){temp[i]=dofly_DuanMa[num];i++;temp[i]=dofly_DuanMa[6];}for(j=0;j<=i;j++)TempData[7-i+j]=temp[j];}i++;if(i==9)//多出一个按键输入为了清屏原本应该为8{i=0;}}if(num==16){i=0;for(j=0;j<8;j++)//清屏TempData[j]=dofly_DuanMa[0];}Display(0,8); //显示全部8位//主循环中添加其他需要一直工作的程序}}/*------------------------------------------------uS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编,大致延时长度如下T=tx2+5 uS------------------------------------------------*/void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------*/void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------显示函数，用于动态扫描数码管输入参数FirstBit 表示需要显示的第一位，如赋值2表示从第三个数码管开始显示如输入0表示从第一个显示。
