DCST-6000-N10命令行手册
目录 • I
第一章 前言
串口登录
DigitalChina Security Training 神州数码信息安全实训平台命令行手册提供 给通过串口，或者配置口进行实验台初始化以及使用维护配置说明，主要 介绍安全实训平台的相关命令操作指南，提供给管理维护人员进行实验台 设备维护管理。
DigitalChina Security Training 神州数码信息安全实训平台支持使用串口 （COM）登录进行设备的配置维护，串口登录如下： 串口登录设置 1、 配置管理员需要再主机上新建超级终端，设置新建连接的名称（名称
实际操作： 输入：5 回车进入开始 web 服务页面： Are you sure to start web server(y/n): y y 为要开启 web 服务，n 为不开启 web 服务。
重新启动系统 修改密码 设置系统时间 系统信息更新
5、 输入登录的用户名，密码，即可以进入配置界面： 默认的用户名/密码：admin/admin
注意：安全实训平台串口配置登录的用户名的密码请勿随意修改，如需修 改请将密码记录保存好，如密码丢失需要恢复，必须由专属服务工程师现 场才能恢复。
第二章 命令用户模式
DigitalChina Security Training 神州数码信息安全实训平台的串口程序命令 行具有分用户模式的功能，配置命令行分布于不同的命令用户模式下，用 户使用相应的命令时，需要敲入系统特定的用户模式下，以便能够执行运 行相应的命令。使用多用户模式功能，可以有效的简化命令树的广度，并 且省略某些用户输入。
可以任意设置，此处以“Config”为名称进行说明）；点击“确定” 按钮，如下图所示：
2、 选择需要使用的串口名称，点击“确定”按钮，如下图所示： 前言 • 2
3、 设置串口 COM1 的属性信息，比特率设置为：9600,8 位，无校验，点 击“确定”按钮，如下图所示：
4、 在超级终端 config 上，输入“回车键”，即可以显示登录界面，如下 图所示： 前言 • 3
命令行配置
配置网络参数
实际操作 输入：1
命令行相关 • 5
显示虚拟机列表
回车进入配置网络接口(CFG)的命令行下： IP Address(default 192.168.1.100): 输入需要的 IP 地址，如果不输入回车将使用默认的 IP 地址 192.168.1.100。 回车进入子网掩码配置页面： Network mask (default 255.255.255.0): 输入需要的子网掩码，如果不输入回车将使用默认的子网掩码 255.255.255.0. 回车进入网关配置页面： 输入需要的网关地址，如果不输入回车将使用默认的网关 IP 地址。 回车确定以上步骤是否正确： New network parameters: IP Address: 192.168.1.100 Network maks :255.255.255.0 Default gateway: 192.168.1.1 Are you sure?(y/n) 输入 y 即可对信息安全实训平台 CFG 接口的 IP 地址进行修改。
第三章 命令行相关 ............................................................................................................................................... 5 命令行元素使用的语言 ........................................................................................................................................... 5 命令行配置 ............................................................................................................................................................... 5 配置网络参数 ....................................................................................................................................................... 5 显示虚拟机列表 ................................................................................................................................................... 6 安装和检查安全实训平台设备的license ............................................................................................................ 7 DHCP服务器参数设置 ........................................................................................................................................ 7 启用web服务设置 ................................................................................................................................................. 8 重新启动系统 ....................................................................................................................................................... 8 修改密码 ............................................................................................................................................................... 8 设置系统时间 ....................................................................................................................................................... 8 系统信息更新 ....................................................................................................................................................... 8
DCN 实训平台 命令行操作使用手册
目录
第一章 前言 ........................................................................................................................................................... 2 串口登录 ................................................................................................................................................................... 2
实际操作： 输入：2 回车显示即可显示虚拟机的状态
命令行相关 • 6
安装和检查安全实训平台设备பைடு நூலகம் license
安装完毕 license 后重启设备。
DHCP 服务器参数设置
实际操作： 输入 4 回车进入网络号配置页面： Network (default 192.168.1.0): 输入需要的网络号，如果不输入点击回车将使用默认的网络号 192.168.1.0。 回车进入广播地址设置页面： Broadcast (default 192.168.1.255): 输入需要的广播地址，如果不输入点击回车将使用默认的广播地址 192.168.1.255。 回车进入子网掩码设置页面： Netmask (default 255.255.255.0): 输入需要的子网掩码，如果不输入点击回车将使用默认的子网掩码 255.255.255.0。 回车进入 DHCP 网关设置页面： Gateway (default 192.168.1.1): 输入需要的网关地址，如果不输入点击回车将使用默认的网关地址 192.168.1.1。 回车进入 DNS 设置页面： DNS (default 8.8.8.8): 输入需要的 DNS 服务器的地址，如果不输入点击回车将使用默认的 DNS 服务器的 IP 地址。8.8.8.8。 回车进入 DHCP 分配起始 IP 地址设置页面： Range start (default 192.168.1.100):
M6000调试手册

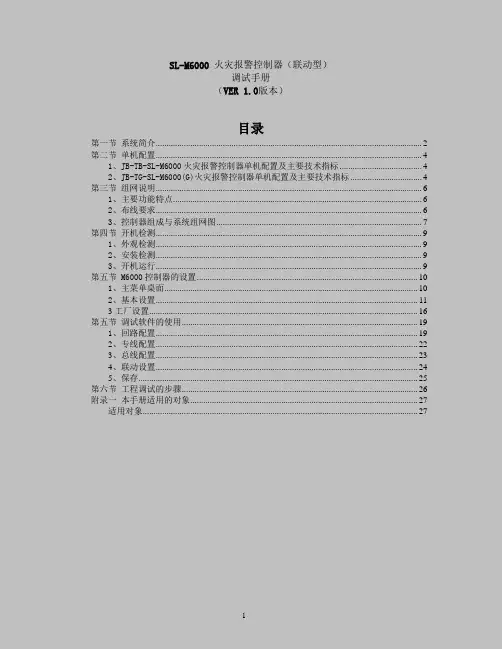

SL-M6000 火灾报警控制器（联动型）调试手册（VER 1.0版本）目录第一节系统简介 (2)第二节单机配置 (4)1、JB-TB-SL-M6000火灾报警控制器单机配置及主要技术指标 (4)2、JB-TG-SL-M6000(G)火灾报警控制器单机配置及主要技术指标 (4)第三节组网说明 (6)1、主要功能特点 (6)2、布线要求 (6)3、控制器组成与系统组网图 (7)第四节开机检测 (9)1、外观检测 (9)2、安装检测 (9)3、开机运行 (9)第五节 M6000控制器的设置 (10)1、主菜单桌面 (10)2、基本设置 (11)3工厂设置 (16)第五节调试软件的使用 (19)1、回路配置 (19)2、专线配置 (22)3、总线配置 (23)4、联动设置 (24)5、保存 (25)第六节工程调试的步骤 (26)附录一本手册适用的对象 (27)适用对象 (27)第一节系统简介概述1.SL-M6000火灾报警控制器（联动型）(1)壁挂式JB-TB-SL-M6000火灾报警控制器(联动型)；(2)柜式主型JB-TG-SL-M6000火灾报警控制器（联动型）和分型JB-TG-SL-M6000/G火灾报警控制器(联动型)。
2.与控制器配套的产品(1)SL-M6100 火灾显示盘；(2)SL-M6200 气体灭火控制器；(3)西安盛赛尔电子有限公司的900系列产品，包括JTY-GD-ZM992智能光电感烟火灾探测器、JTW-BD-ZM995智能感温火灾探测器、JSKM-M900D智能输入输出模块、JSM-M900M智能输入模块、JSKM-M900C智能输出模块、J-SAP-M-M900K 手动火灾报警按钮、P2475RLZ火灾声光报警器等。
3.控制器组成及特点该控制器由以下几部分组成：主控显示盘、总线联动控制盘、专线联动控制单元、气体灭火及显示单元、探测总线模块、联网模块、消防电源及电源管理模块。
NT6000 DCS算法功能块
NT6000V3A DCS用户手册DPU算法功能模块目录目录 (I)1 概述 (1)2 功能模块详述 (5)2.1 I/O模块 (5)2.1.1 IO总线模块（IOBUS） (5)2.1.2 毫安模块（MA模块） (8)2.1.3 热电阻模块（RTD模块） (9)2.1.4 热电偶模块（TC模块） (10)2.1.5 开关量输入模块（DI模块） (11)2.1.6 开关量输出模块（DO模块） (12)2.1.7 模拟量输出模块（AO模块） (13)2.1.8 脉冲量输入模块（PI模块） (14)2.1.9 单通道伺服控制模块（VPC模块） (15)2.1.10 单通道超速保护模块（OPC模块） (18)2.1.11 单通道伺服控制配置模块（VPCS模块） (20)2.1.12 单通道超速保护配置模块（OPCS模块） (22)2.1.13 双通道差分位移信号输入模块（LVDT模块） (23)2.1.14 事件序列记录模块（SOE模块） (25)2.1.15 远程模拟量引用模块（NAI模块） (27)2.1.16 远程开关量引用模块（NDI模块） (28)2.1.17 页间模拟量引用模块（PAI模块） (29)2.1.18 页间开关量引用模块（PDI模块） (30)2.1.19 电流信号的转换模块（SMA模块） (31)2.1.20 模拟量输出信号的转换模块（SAO模块） (34)2.1.21 开关量输入信号的转换模块（SDI模块） (36)2.1.22 开关量输出信号的转换模块（SDO模块） (37)2.1.23 热电偶信号的转换模块（STC模块） (38)2.1.24 热电阻信号的转换模块（SRTD模块） (40)2.1.25 频率信号的转换模块（SFI模块） (42)2.1.26 脉冲量输入信号的转换模块（SPI模块） (43)2.1.27 模拟量输出模块（PA模块） (45)2.1.28 开关量输出模块（PB模块） (45)2.1.29 开关量输入模块（PBO模块） (46)2.1.30 模拟量输入模块（PRO模块） (46)2.1.31 开关量输入模块（DIN模块） (47)2.1.32 开关量输出模块（DOUT模块） (48)2.1.33 模拟量输入模块（AIN模块） (49)2.1.34 模拟量输入模块（AOUT模块） (50)2.2 逻辑时序模块 (51)2.2.1 两输入开关量或模块（OR2模块） (51)2.2.2 三输入开关量或模块（OR3模块） (52)2.2.3 四输入开关量或模块（OR4模块） (52)2.2.4 两输入开关量与模块（AND2模块） (53)2.2.5 三输入开关量与模块（AND3模块） (53)2.2.6 四输入开关量与模块（AND4模块） (54)2.2.7 两输入开关量异或模块（XOR模块） (54)2.2.8 开关量取反模块（NOT模块） (55)2.2.9 RS触发器模块（MRS模块） (55)2.2.10 D触发器模块（DTR模块） (56)2.2.11 脉冲发生模块（OSP模块） (56)2.2.12 多功能脉冲发生模块（PLS模块） (57)2.2.13 延时开模块（TON模块） (58)2.2.14 延时关模块（TOF模块） (58)2.2.15 比较模块（CMP模块） (59)2.2.16 功能比较模块（CMPA模块） (60)2.2.17 周期脉冲触发模块（TPO模块） (62)2.2.18 首出模块（FIST模块） (63)2.2.19 位组合模块（BTOW模块） (66)2.2.20 位拆分模块（WTOB模块） (68)2.2.21 位输出模块（BIT模块） (70)2.3 数学运算模块 (71)2.3.1 加法模块（ADD模块） (71)2.3.2 减法模块（SUB模块） (72)2.3.3 乘法模块（MUL模块） (72)2.3.4 除法模块（DIV模块） (73)2.3.5 开平方运算模块（SQRT模块） (73)2.3.6 平方运算模块（SQR模块） (74)2.3.7 小值模块（MIN模块） (74)2.3.8 大值模块（MAX模块） (75)2.3.9 求平均值模块（A VG模块） (75)2.3.10 求绝对值模块（ABS模块） (76)2.3.11 模拟量取反模块（CHS模块） (76)2.3.12 常用对数运算模块（LOG模块） (77)2.3.13 反常用对数运算模块（ALOG模块） (77)2.3.14 自然对数运算模块（LN模块） (78)2.3.15 反自然对数运算模块（ALN模块） (78)2.3.16 幂运算模块（EXP模块） (79)2.3.17 正弦运算模块（SIN模块） (79)2.3.18 余弦运算模块（COS模块） (80)2.3.19 正切运算模块（TAN模块） (80)2.3.20 反正弦运算模块（ASIN模块） (81)2.3.21 反余弦运算模块（ACOS模块） (81)2.3.22 反正切运算模块（A TAN模块） (82)2.3.23 整除运算模块（IDIV模块） (82)2.3.24 模运算模块（IMOD模块） (83)2.4 控制算法模块 (84)2.4.1 PID运算模块（PID模块） (84)2.4.2 二选一模块（SWCH模块） (88)2.4.3 高值记录模块（RMAX模块） (89)2.4.4 低值记录模块（RMIN模块） (89)2.4.5 限幅模块（LIM模块） (90)2.4.6 开关量8选N模块（NINM模块） (91)2.4.7 曲线模块（CHAR模块） (92)2.4.8 增减脉冲计数模块（IDEC模块） (93)2.4.9 速率限制模块（RLIM模块） (94)2.4.10 限值可连入的速率限制模块（RLMA模块） (95)2.4.11 速率报警模块（RALM模块） (96)2.4.12 仿真模块（SIM模块） (97)2.4.13 两值优选模块（VOT2模块） (99)2.4.14 三值优选模块（VOT3模块） (100)2.4.15 阀门控制模块（VCON模块） (102)2.4.16 斜坡模块（RAMP模块） (103)2.4.17 量程模块（RANG模块） (104)2.4.18 一阶滤波模块（FILT模块） (105)2.4.19 超前滞后模块（LLAG模块） (106)2.4.20 微分模块（DIFF模块） (107)2.4.21 流量累积模块（ACC模块） (108)2.4.22 超限报警模块（ANA模块） (110)2.4.23 顺控模块（SFC模块） (111)2.4.24 智能跟踪模块（TRAK模块） (114)2.4.25 手操模块（MANS模块） (115)2.5 特殊功能模块 (117)2.5.1 DPU状态监视模块（DPU模块） (117)2.5.2 DPU运行信息监视模块（TASK模块） (118)2.5.3 页面运算周期模块（PSPD模块） (118)2.5.4 IO通道状态监视模块（SQC模块） (119)2.5.5 输入数据状态监视模块（QC模块） (120)2.5.6 过热蒸汽流量测量运算模块（STMF模块） (121)2.5.7 单室平衡容器汽包水位测量计算模块（WLCS模块） (122)2.5.8 双室平衡容器汽包水位测量计算模块（WLCD模块） (123)2.5.9 模拟量报警模块（AALM模块） (124)2.5.10 开关量报警模块（BALM模块） (126)2.5.11 16Bit布尔包报警模块（W ALM模块） (128)2.5.12 IO模件通讯状态监视模块（COMS模块） (130)2.5.13 DPU时间网络同步配置模块（NTPC模块） (131)2.6 设备驱动模块 (132)2.6.1 电机驱动模块（DEVM模块） (132)2.6.2 单输出电磁阀驱动模块（DEVS模块） (137)2.6.3 双输出电动门驱动模块（DEVD模块） (142)DPU算法功能块1 概述打开组态软件的视图——工具箱，即可看到所有的算法功能模块。
天御6000用户使用手册V1001
天御6000单向安全隔离系统用户使用手册北京和信网安科技有限公司2007年9月版权声明—北京和信网安科技有限公司版权所有，保留一切权利。
—非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
—对于本手册中出现的其它商标，由各自的所有人拥有。
—由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
本手册之图片仅供参考，如有变动恕不另行通知。
前言感谢您使用北京和信网安科技有限公司的天御6000单向安全隔离系统，您能成为我们的用户，是我们莫大的荣幸。
为了使您尽快熟练地使用天御6000单向安全隔离系统，我们随机配备了内容详细的用户使用手册。
天御6000单向安全隔离系统必须通过管理主机进行设置管理。
这本手册能帮助您更好地管理设置。
希望用户在遇到设置问题的时候能在手册里得到帮助。
我们对用户使用手册的编排力求内容全面而又简单易懂，从中您可以获取有关安装步骤、系统设置、基本操作、软硬件使用方法以及安全注意事项等各方面的知识。
在第一次安装和使用之前，请务必仔细阅读所有资料，这会有助于您更好地使用本产品。
这本手册的读者对象是天御6000单向安全隔离系统的管理员。
在安装单向安全隔离系统之前及过程中，为更好地应用与配置，同时避免可能出现的各类问题，请仔细阅读本手册。
我们认为手册中所提供的信息是正确可靠的，请尽量避免人为的失误。
安全使用注意事项本章列出的安全使用注意事项，请仔细阅读并在使用天御6000单向安全隔离系统过程中严格执行。
这将有助于更好地使用和维护您的单向安全隔离系统。
①单向安全隔离系统应用环境为温度-5℃ ~ 45℃和湿度40% ~ 80%；存储环境为温度-20℃~ 55℃，湿度20% ~ 95%。
②采用交流220V电源。
③必须使用三芯带接地保护的电源插头和插座。
良好的接地是您的单向安全隔离系统正常工作的重要保证。
6000数显表说明书
XMT — 6000 系列仪表使用说明书目录一、概述（1）、主要特点（2）、型号定义二、技术规格三、面板说明及操作说明（1）、面板说明（2）、操作说明1、上电过程2、给定值/手动输出值设置3、启动自整定4、参数设置四、参数功能及设置（1）、参数速查表（2）、参数详细说明1、软件参数锁Loc2、与仪表输入有关的参数（SN、DIP、DIL、DIH、DL、SC）3、与仪表报警输出有关的参数（HIAL、LOAL、DHAL、DLAL、DF、ALP）4、与控制输出有关的参数（CF、OP1、OPL、OPH、CTRL、RUN）5、与自整定有关的PID控制参数（M50、P、T）6、与仪表通讯/变送输出有关的参数（CF、ADDR、BAUD、DIL、DIH）7、现场参数（EP1—EP8）五、仪表接线六、典型应用XMT—6000D系列仪表使用说明书目录一、概述（1）、功能简述（2）、型号定义二、面板说明及操作说明（1）、面板说明（2）、操作说明1、设置程序2、设置参数3、显示及修改程序运行段号4、显示运行时间5、运行时修改程序曲线6、运行/暂停(run/HoLd)7、停止(StoP)8、自整定（AT）三、概念解释四、程序编排与操作（1）、时间设置（2）、给定值设置（3）、程序的输入操作（4）、运行多条曲线时程序的编排方法（5）、外部事件输入接口五、停电处理六、与XMT—6000系列仪表的不同之处1、系统运行参数2、参数设置权限选择Loc3、输出定义参数oP14、功能参数CF5、现场定义参数（EP1—EP8）6、仪表与计算机通讯XMT—6000系列仪表使用说明书一、概述（一）主要特点:◆采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。
适用于各种温度，压力，流量，液位, 湿度等的测量控制。
◆按国际标准制造，具备85—265VAC宽围输入的自由电源供选配，备有多种安装尺寸。
◆输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂及时漂引起的测量误差。
FANT6000操作手册(新)
JB-QG-FANT6100火灾自动报警系统(联动型)操作手册2009年7月前言亲爱的用户：非常感谢您使用北京法安通电子科技有限公司生产的JB-QG-FANT6100火灾自动报警及联动控制系统。
JB-QG-FANT6100火灾自动报警及联动控制系统是针对中国目前最新的技术标准规范，结合法国火灾自动报警产品技术进行设计研发的技术领先、稳定性高、可靠性强、易操作使用、性价比优的火灾自动报警及控制产品。
在使用前请详细阅读本操作手册。
您在使用中有任何问题，请致电本公司工程中心。
服务热线：（86-10）69728428服务传真：（86-10）69728429目录1．键盘和显示 (4)2、控制器初始化 (7)3．控制器的自检 (7)4．主画面 (7)5．主菜单 (7)6 “系统登陆及用户管理”菜单 (7)7系统配置及状态查询菜单 (8)8联动操作及信息 (11)9系统运行记录查询 (13)10火警信息查询 (14)11故障信息查询 (14)12屏蔽操作及查询 (16)13系统参数设置 (18)14系统信息 (19)1． 键盘和显示JB-QG-FANT6100控制器的面板示意如下：控制器的面板分成几个区域：液晶显示屏、指示灯显示区、键盘区、外部声光报警器操作及状态指示区和多线手动盘控制区及总线盘控制区，下面一一介绍：1.1液晶显示屏液晶屏是JB-QG-FANT6100控制器的信息显示主窗口，屏幕根据功能显示要求划分为以下几个功能区：面板键盘用户权限显示区外部声光报警器状态显示区系统帮助信息显示区主要信息显示区系统信息显示区首次报警信息显示区系统时间显示区功能区主要功能说明首警信息显示区显示首次报警的时间、地址、安装位置、设备类型等信息不能被覆盖主要信息显示区显示报警、故障、命令、请求、反馈、屏蔽的时间和地址，同时显示该项信息的总数，上述几种信息的显示不互相影响。
显示最新信息，报警联动优先系统帮助显示信息区显示系统的操作帮助，引导用户正确处理信息最新优先显示外部声光和键盘显示区主要显示外部声光状态及操作键盘状态不能被覆盖表11.2指示灯设备使用21个发光二极管作为信息的光指示。
智能型数字显示温度控制器

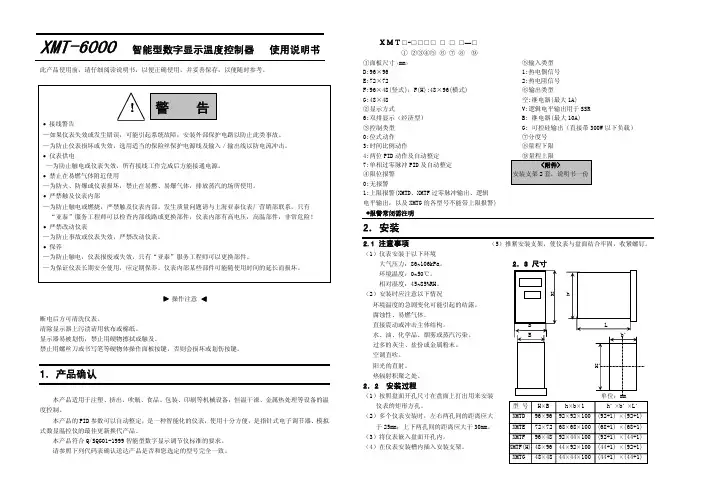

XMT-6000智能型数字显示温度控制器 使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
