围护结构隔热措施
（一） 屋顶隔热
（二） 外墙隔热
（三） 门窗隔热
2020/3/29
4
屋顶隔热
绝热层隔热屋顶
通风间层隔热屋顶
阁楼隔热屋顶
2020/3/29
蓄水屋顶
蓄水屋顶
5
2020/3/29
绝热层隔热屋顶
实体材料层隔热/空气间层隔热 坡顶/平顶 隔热能力的影响因素 隔热层的材料和厚度 材料层的热阻要大，导热系数要 小 延迟时间、衰减倍数、蓄热系数 材料排列的次序不同会影响围护 结构热衰减倍数的大小
2020330门窗隔热2020330屋顶隔热蓄水屋顶蓄水屋顶阁楼隔热屋顶通风间层隔热屋顶绝热层隔热屋顶2020330实体材料层隔热空气间层隔热坡顶平顶隔热能力的影响因素隔热层的材料和厚度材料层的热阻要大导热系数要延迟时间衰减倍数蓄热系数材料排列的次序不同会影响围护结构热衰减倍数的大小绝热层隔热屋顶2020330通风间层隔热屋顶2020330吊顶隔热屋顶隔热原理
围护系统设计保温与隔热-完整版PPT课件
保温与隔热
门式刚架轻型房屋的屋面和墙面其保温隔热在满足节能环保要求的前提下，应选用导热系数较小的保 温隔热材料，并应结合防水、防潮与防火要求进行设计。 钢结构房屋的隔热应主要采用轻质纤维状保温材料和轻质有机发泡材料，墙面也可采用轻质砌块或加
气混凝土板材。 屋面和墙面的保温隔热构造应根据热工计算确定。保温隔热材料应相互匹配。
外墙保温隔热可采用下列方法之一： 1、采用与屋面相同的保温隔热做法； 2、外侧采用压型钢板，内侧采用预制板、纸面石膏板或其他纤维板，中间填充保温材料； 3、采用加气混凝土砌块或加气混凝土板，外侧涂装防水涂料； 4、采用多孔砖等轻质砌体。ຫໍສະໝຸດ 谢谢观看保温与隔热
屋面保温隔热可采用下列方法之一： 1、在压型钢板下设带铝箔防潮层的玻璃纤维毡或矿棉毡卷材；当防潮层未用纤维增强，尚应在
底部设置钢丝网或玻璃纤维织物等具有抗拉能力的材料，以承托隔热材料的自重； 2、金属面复合夹芯板； 3、在双层压型钢板中间填充保温材料； 4、在压型钢板上铺设刚性发泡保温材料，外铺热熔柔性防水卷材。
专题之一 围护结构的保温与隔热

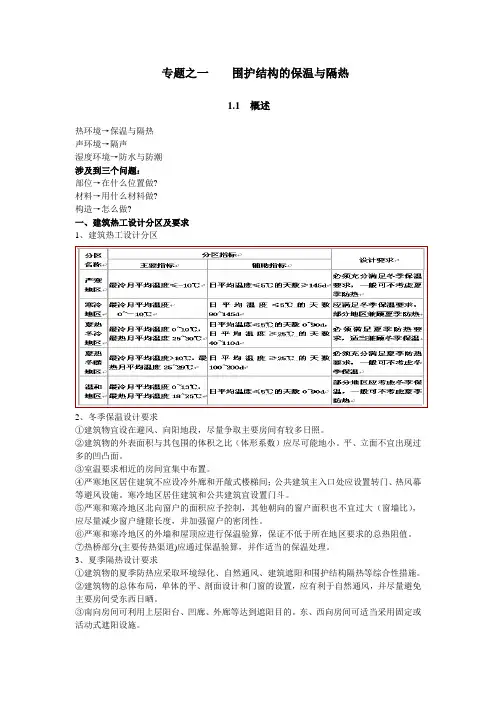

专题之一围护结构的保温与隔热1.1 概述热环境→保温与隔热声环境→隔声湿度环境→防水与防潮涉及到三个问题：部位→在什么位置做?材料→用什么材料做?构造→怎么做?一、建筑热工设计分区及要求1、建筑热工设计分区2、冬季保温设计要求①建筑物宜设在避风、向阳地段，尽量争取主要房间有较多日照。
②建筑物的外表面积与其包围的体积之比（体形系数）应尽可能地小。
平、立面不宜出现过多的凹凸面。
③室温要求相近的房间宜集中布置。
④严寒地区居住建筑不应设冷外廊和开敞式楼梯间；公共建筑主入口处应设置转门、热风幕等避风设施。
寒冷地区居住建筑和公共建筑宜设置门斗。
⑤严寒和寒冷地区北向窗户的面积应予控制，其他朝向的窗户面积也不宜过大（窗墙比），应尽量减少窗户缝隙长度，并加强窗户的密闭性。
⑥严寒和寒冷地区的外墙和屋顶应进行保温验算，保证不低于所在地区要求的总热阻值。
⑦热桥部分(主要传热渠道)应通过保温验算，并作适当的保温处理。
3、夏季隔热设计要求①建筑物的夏季防热应采取环境绿化、自然通风、建筑遮阳和围护结构隔热等综合性措施。
②建筑物的总体布局，单体的平、剖面设计和门窗的设置，应有利于自然通风，并尽量避免主要房间受东西日晒。
③南向房间可利用上层阳台、凹廊、外廊等达到遮阳目的。
东、西向房间可适当采用固定或活动式遮阳设施。
④屋顶、东西外墙的内表面温度应通过验算，保证满足隔热设计指标。
⑤为防止潮霉季节地面泛潮，底层地面宜采用架空做法。
地面层宜选用微孔吸湿材料。
二、传热方式和传热过程1、传热方式：(1)传导：指物体或媒质中温度不同的各部分、通过接触进行的热量的传递过程。
(2)对流：只在流体中进行，是因温度不同的各部分流体之间发生相对运动，互相掺合而传递热量的过程。
(3)辐射：以电磁波来传递热量。
2、传热过程三个过程：吸热（内表面从室内空气吸热）→传热（围护结构内部传热）→放热（外表面向低温空间散热）三、热工指标（传热阻、热阻、传热系数、导热系数、换热系数、蓄热系数、热惰性指标）1、传热系数K：是指在稳定传热条件下，围护结构两侧空气温差为1℃，1小时内通过1㎡面积传递的热量，单位是瓦/平方米·度（W/㎡·K，此处K可用℃代替）。
夏热冬暖地区的围护结构保温隔热

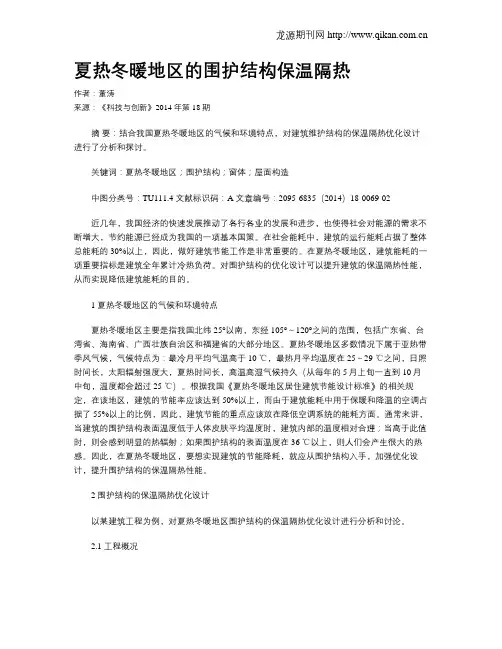

夏热冬暖地区的围护结构保温隔热作者：董涛来源：《科技与创新》2014年第18期摘要：结合我国夏热冬暖地区的气候和环境特点，对建筑维护结构的保温隔热优化设计进行了分析和探讨。
