房屋建筑学作图题
一级注册建筑师考试建筑技术设计(作图题)
《建筑技术设计》作图题及标准答案第一题：建筑剖面1. 结构类型：钢筋混凝土框架结构，现浇钢筋混凝土楼板、屋面板，钢筋混凝土挡土墙，折板式悬臂楼梯基础：钢筋混凝土交叉条形基础，基础底标高-4.450。
基础梁为倒T型，基础梁高800，基础梁宽400，基础梁翼宽900，翼高200。
楼地面：观景平台：素土夯实，200厚素混凝土垫层，100厚钢筋混凝土楼板，30厚水泥砂浆找平，贴防滑地砖。
入口平台：素土夯实，150厚C25混凝土，30厚水泥砂找平，贴防滑地砖。
茶室楼面：100厚现浇钢筋混凝土楼板，30厚水泥砂浆找平，贴防滑地砖。
屋面：现浇钢筋混凝土斜屋面板，30厚水泥砂找平后贴瓦楞形屋面砖，坡度1/2，挑檐1200（无天沟）。
屋面檐口结构顶标高为2.400，三角形高窗处屋面出檐600。
柱：300×300钢筋混凝土柱，25厚水泥砂浆抹平，外涂乳胶漆。
墙体：200厚轻质砖墙，25厚水泥砂浆抹平，涂乳胶漆。
挡土墙防水：防水涂料2.5厚（外贴20厚聚苯泡沫塑料板保护）。
栏杆：普通金属通透栏杆，离地高1100。
梁：所有梁宽为200，三角形高窗顶梁高300，其它梁高500。
门窗：门高2700，三角形高窗底标高4.200。
水池：素土夯实，150厚钢筋混凝土板，30厚防水砂浆找平，面贴瓷砖，高出水面100，水深600。
选择题：1.该临水茶室屋脊（结构面）最高处标高为A 6.000B 4.200C 5.500D 5.0002.楼梯上部的屋脊（）结构面最高处标高为A 4.125B 4.200C 4.225D 4.5003.剖面图中，可以看到的人字形屋面梁的数量是A 2个B 3个C 4个D 5个4．基础梁顶标高应为A -4.250B -3.850C -3.650D -3.4505．剖面图中，屋盖部分共剖到梁的根数是A 6B 7C 8D 9第二题：结构布置右图为7度抗震设防烈度地区六层住宅的第三层平面图，为多孔砖砌体承重结构，按照抗震要求，设置构造柱及布置结构梁，做到结构合理，符合任务及规范要求。
房屋建筑学试题及答案
一、填空题（每空1分，共30分）1．构成建筑旳基本要素是建筑__功能__、建筑__物质技术条件__、建筑_形象 __。
2．从广义上讲，建筑是指___构筑物___与___建筑屋___旳总称。
3．模数数列指以___基本模数_____、____扩大模数____、___分模数___、为扩展成旳一系列尺寸。
4．民用建筑中最为常用旳楼梯形式为_____单行双跑梯_____、高度越过_32_米旳高层建筑应采用防烟楼梯。
5．基础旳埋深是指___室外设计地面______至__、基础底面_______旳垂直距离。
当埋深___>5m____时，称深基础，___<5m____时，称浅基础。
6．钢筋砖过梁合用于跨度不不小于_2_米，上部无___集中荷载_____旳洞孔上。
7．墙体隔声量与墙旳单位面积质量有关，质量愈大，隔声量愈高_，这一关系一般称为___质量定律_____。
8．常用于民用建筑旳平开木门扇有___夹板门_和镶板门__拼板门___三种。
9．现浇钢筋混凝土板式楼板，其梁有__主梁__和__次梁__之分。
10．单层厂房自然通风是运用空气旳__热压__作用和___风压_作用进行旳。
11．建筑工业化旳基本特性表目前_设计原则化、施工机械化、预制工厂化、组织管理科学化四个方面。
12．单层厂房柱顶标高应符合_3___M旳模数。
二、判断题（下列各题，你认为对旳旳，请在题干旳括号内打“√”，错旳打“×”。
每题3分，共15分）1．有视线规定旳房间，设计视点一定，排距越大，升起坡度越平缓。
…………………(√ )2．对于某些大型公共建筑如影剧院旳观众厅等，由于人流集中，门旳设置也应集中。
…(×)3．在排板布置中，当板宽方向与墙间出现旳缝隙为50mm时，应采用增长局部现浇板旳措施来处理。
……………………………………………………(×) 4．房间内设吊顶就是为了使顶棚平整、美观。
………………………………………………(× )5．单层厂房设计中，山墙处为使抗风柱能通到屋架上弦，将横向定位轴线应不动从端柱中心线内移了600毫米。
建筑制图习题(含答案)
一、填空题1、首层地面的设计标高一般为±0.000；墙身水平防潮层的标高一般为-0.0602、基础按照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成_独立__基础。
4、门窗过梁的做法常用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。
5、屋顶排水方式可分为有组织排水和无组织排水两类。
6、按照建筑的耐火性能，根据我国现行规范规定，建筑物的耐火等级分为四级，耐火等级标准依据建筑物主要构件的燃烧性能和耐火极限两个因素确定。
随着级数数值的增加防火性能越低。
7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。
8、当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪都浸泡在水中，此时地下室应做防水处理。
9、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。
10、建筑的耐久年限分4种，一级建筑的耐久年限为100年以上，二级建筑的耐久年限为50-100年。
我校教学楼的耐久等级为２级。
11、墙体的承重方案分为：横墙承重、纵墙承重、墙和柱承重和纵墙混合承重。
从墙体承重方案分析得知：横墙承重整体性好，刚度大，有利于抵抗水平荷载，纵墙开窗洞口限制较少。
纵墙承重，适宜于在使用上有较大空间的建筑。
12、刚性屋面防水方案其适应变形的关键构造方法是_隔离层__、配钢筋网、设分仓缝。
13、刚性防水屋面施工方便，造价经济，其缺点是对温度_和_结构较为敏感，要采取防止产生裂缝的构造措施。
14、当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。
_15、平屋面坡度的形成方式有两种，即材料找坡、结构找坡；16、每个梯段的踏步级数一般不应小于3级,亦不应大于18级；17、门窗框的安装方法有_立口___和__塞口_两种。
建筑制图习题(含答案)
一、填空题一、首层地面的设计标高一样为±；墙身水平防潮层的标高一样为2、基础依照构造形式可分为桩基础、独立基础、箱型基础、条形基础、梁板式筏形基础。
3、基础的形式一样取决于上部繁重构件的形式，如墙下的基础做成条形基础；柱下的基础做成_独立__基础。
4、门窗过梁的做法经常使用的有砖拱过梁、钢筋混凝土过梁和钢筋砖过梁。
5、屋顶排水方式可分为有组织排水和无组织排水两类。
六、依照建筑的耐火性能，依照我国现行标准规定，建筑物的耐火品级分为四级，耐火品级标准依据建筑物要紧构件的燃烧性能和耐火极限两个因素确信。
随着级数数值的增加防火性能越低。
7、墙身水平防潮层做法有防水卷材、细石砂浆和细石混凝土防潮层。
八、当设计最高地下水位高于地下室地坪时，地下室的外墙和地坪都浸泡在水中，现在地下室应做防水处置。
九、底层楼梯间平台下方设通道或出入口时，为增加净高，可将双跑梯设计为长短跑楼梯、直跑楼梯、局部降低地坪、底层长短跑并局部降低地坪_。
10、建筑的耐久年限分4种，一级建筑的耐久年限为100年以上，二级建筑的耐久年限为50-100年。
我校教学楼的耐久品级为２级。
11、墙体的繁重方案分为：横墙繁重、纵墙繁重、墙和柱繁重和纵墙混合繁重。
从墙体繁重方案分析得知：横墙繁重整体性好，刚度大，有利于抗击水平荷载，纵墙开窗洞口限制较少。
纵墙繁重，适宜于在利用上有较大空间的建筑。
1二、刚性屋面防水方案其适应变形的关键构造方式是_隔离层_ _、配钢筋网、设分仓缝。
13、刚性防水屋面施工方便，造价经济，其缺点是对温度_和_结构较为灵敏，要采取避免产生裂痕的构造方法。
14、当墙身双侧室内地面标高有高差时，为幸免墙身受潮，常在室内地面处设_水平防潮层并在靠土的垂直墙面设_垂直防潮层_。
_1五、平屋面坡度的形成方式有两种，即材料找坡、结构找坡；1六、每一个梯段的踏步级数一样不该小于 3 级,亦不该大于 18 级；17、门窗框的安装方式有_立口___和__塞口_两种。
房屋建筑学作图题

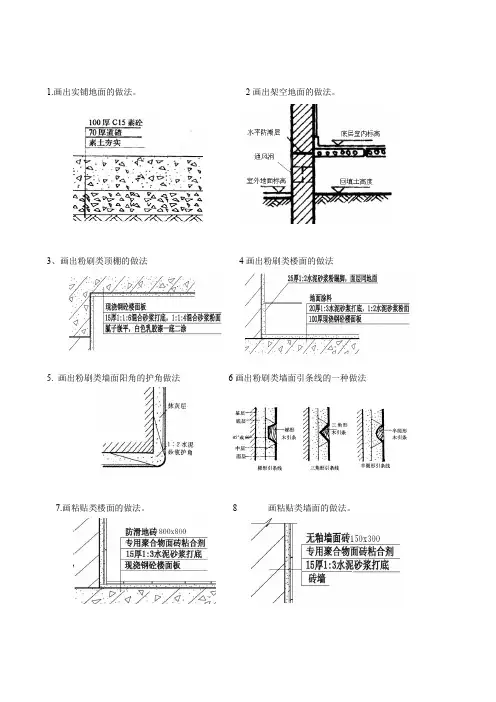

1.画出实铺地面的做法。
2画出架空地面的做法。
3、画出粉刷类顶棚的做法4画出粉刷类楼面的做法5. 画出粉刷类墙面阳角的护角做法6画出粉刷类墙面引条线的一种做法7.画粘贴类楼面的做法。
8 画粘贴类墙面的做法。
9 画单层架空木地板楼面的做法。
10画单层架空木地板楼面墙裙的做法。
11 画卷材防水屋面女儿墙檐口构造 12 画刚性防水屋面女儿墙檐口构造13. 防水卷材在砌体女儿墙处的收头做法 14 防水卷材在现浇女儿墙处的收头做法≧≧＠1516 .图示楼梯间平面，该楼梯间的轴线尺寸见图，墙体厚均200，楼层结构层高3600，首层标高为±0.00. B=3000mm；K=5700mm。
1）要求设计楼梯A-A剖面图，计算并标注各部位的合理尺寸（题目所给图仅为示意）；（6分）2）要求完善平面图、A-A剖面图尺寸标注，标注图示引出线所标构件的名称。
（4 分）解1：暂按等跑两梯段考虑，每梯段高H1=3600/2=1800 mm；踢面高暂按165mm计算，踢面数n=1800/165=11；踏面数=11-1=10 。
水平尺度：楼梯井宽100 mm，梯段净宽B1≮(3000-200-100)/2=2700/2=1350 ,所以，楼梯各休息平台宽≮1350 ，梯段长度≯5700-200-1350-1350=2800 mm,楼梯踏面宽b ≯2800/10=280，可以按合理踏面宽b=280 mm 设计。
这样，L2+L3=5700-200-280 x10=5500-2800=2700,因楼层处侧墙不开门，休息平台无特别要求，所以取净距：L2=L3=2700/2=1350mm。
房屋建筑学-作图题

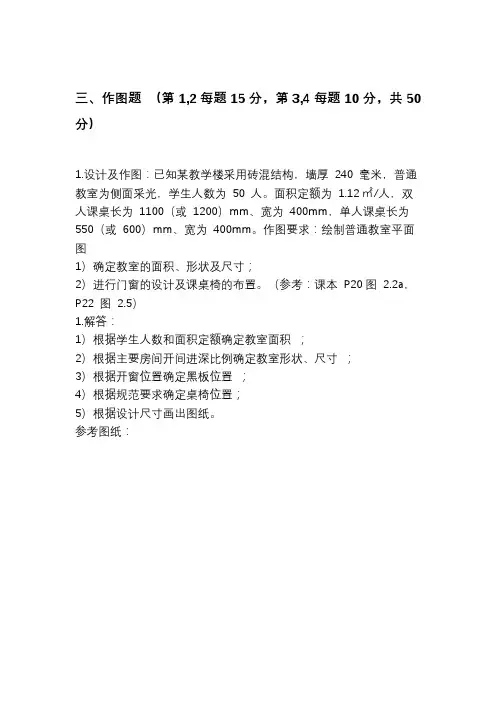

三、作图题（第1,2每题15分，第3,4每题10分，共50分）1.设计及作图：已知某教学楼采用砖混结构，墙厚240 毫米，普通教室为侧面采光，学生人数为50 人。
面积定额为1.12㎡/人，双人课桌长为1100（或1200）mm、宽为400mm，单人课桌长为550（或600）mm、宽为400mm。
作图要求：绘制普通教室平面图1）确定教室的面积、形状及尺寸；2）进行门窗的设计及课桌椅的布置。
（参考：课本P20图2.2a，P22 图2.5）1.解答：1）根据学生人数和面积定额确定教室面积；2）根据主要房间开间进深比例确定教室形状、尺寸；3）根据开窗位置确定黑板位置；4）根据规范要求确定桌椅位置；5）根据设计尺寸画出图纸。
参考图纸：2.设计及作图：试绘出某中学矩形教室平面布置图。
比例1：100。
教室为单侧采光，窗高2400mm，窗下墙900mm，砖混结构，墙厚240mm，学生人数为50 人。
已知中学普通教室的面积定额指标是1.12～1.3㎡/人，双人课桌长1100mm、宽400mm，单人课桌长550mm、宽400mm；桌椅排距应不小于900mm，两行之间的走道宽度不小于550mm，靠墙的课桌与墙体之间的距离不小于120mm，第一排课桌前沿与黑板的水平距离不小于2m，最后一排课桌后沿与黑板的水平距离不大于8.5m，最后一排课桌椅与后面墙体之间的走道宽度不小于600mm，前排边座与黑板远端的水平视角不小于30°。
黑板及讲台尺寸如图1所示。
要求：1）确定教室的面积及尺寸，并标注教室的轴线尺寸、门窗尺寸和窗间墙尺寸。
2）布置课桌椅。
2.解答：教室的平面尺寸及布置课桌椅如下图所示。
3.简答及作图：专用厨房应设置哪些设备？如何布置？3.解答：厨房应设置炉灶、洗涤池、案台及排油烟机等设备，设备的平面布置形式主要有单排、双排、L 形、U 形等，如下图所示。
设计作图：绘制住宅卫生间平面布置简图，建筑面积4平米左右，布置洗手盆、坐便器、浴盆各一件，标注房间尺寸，比例1：50。
建筑读图制图复习题
一、判断1、投影面H（主）．V（俯）都能反映物体长度方向的尺度。
（）2、投影面H（主）．V（俯）都能反映物体长度方向的尺度。
（）3、水平面在其垂直的投影面上的正投影积聚为直线。
( )4、某直线的水平投影积聚为一个点，则该直线为水平线。
( )5、定位轴线竖向编号采用大写拉丁字母（I．O．Z不采用），自上向下顺序编号。
（）6、定位轴线竖向编号采用大写拉丁字母（I．O．Z不采用），自上向下顺序编号。
（）7、建筑平面图实际上是房屋的水平剖面图。
（）8、水平面在其垂直的投影面上的正投影积聚为直线。
( )9、点划线“—·—·—·—”也是作图用线型之一。
（）10尺寸线与尺寸界线应用细实线绘制，图样本身的图线均不得用作尺寸界线，但图样轮廓线可用作尺寸线。
( )11、图线不得与文字、数字或符号重叠、混淆，不可避免时，首先保证文字等的清晰。
( )二、单选1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为。
(A) (B) (C) (D)2、构件代号KJ表示__________。
A．支架B．刚架C．托架D．框架3、某图纸幅面大小为420mm×594mm，则该图纸代号为________。
A．A1 B．A2 C．A3 D．A44、对于正平线能反映该线实长的投影是___________。
A．H面投影B．W面投影C．V面投影D．H．V．W面投影5、建筑施工图上一般注明的标高是。
A、相对标高B、绝对标高C、绝对标高和相对标高D、要看图纸上的说明6、在施工图中,M代表 .A、门B、墙C、梁D、窗7、已知A点的V面投影a′（5，10），A点距V面15，则A点的H面投影_ _。
A．在y轴左方10 B．在x轴上C．在y轴下方15 D．在x轴下方158、钢筋工程施工中要看懂( )。
A、结构施工图总平面图B、土建施工图C、总平面图D、土建施工图与结构施工图9、建筑平面图中的中心线、对称线一般应用。
房屋建筑学名词解释+简答题+画图题汇总
么?
何?
53．楼梯平台深度、栏杆扶手高度和楼梯净空高度各有 77．确定地下室防潮或防水的依据是什么?
什么规定?
78．地下室何时需做防潮处理?
‘
1、墙承重结构有哪几种布置方式？并阐明它们各自的特 点。
19. 简述刚性基础和柔性基础的特点。 20．屋顶排水组织设计的内容和要求是什么?
2、 说明门厅的作用和设计要求。 3、勒脚的作用是什么？常用的材料做法有哪几种？ 4、何为厂房标高？有吊车的厂房如何确定柱顶标高？ 5、影响房间的平面形状的因素有哪些？为什么矩形平面 被广泛采用？
57．对楼梯踏面如何进行防滑处理?
45．常用于屋顶的隔热、降温措施有哪几种?，
58．栏杆与梯段如何连接?
46．混凝土刚性防水屋面的构造中，为什么要设隔离层? 59．金属栏杆与扶手如何连接?
47．在柔性防水屋面中，设置隔汽层的目的是什么?隔汽 60．栏杆扶手在平行楼梯的平台转弯处如何处理?
层常用的构造做法是什么?
17.建筑工程设计包括哪几方面的内容? 18.. 确定建筑物的层数应考虑哪些因素?试举例说明。
有哪几种? 39．现浇钢筋混凝土楼板的特点和适用范围是什么?
1、大量性建筑： 2、袋形走道： 3、勒脚： 4、无梁楼板： 5、湿法连接： 6、封闭式楼梯间： 7、大厅式组合： 8、散水： 9、结构找坡： 10、大模板建筑： 11.模数： 12.净高与层高 13.地基与基础 14.耐火极限 15.地震烈度： 16.风玫瑰 17.圈梁 18.压型钢板组合楼板 19.立框法与塞框法 20.工业建筑 21.分仓缝 22、建筑模数 23 框架结构 24 板材墙 25 伸缩缝 26 隔墙
• 7、居住建筑双跑楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？ 对于中间平台，平台宽度至少大于等于梯段宽度；楼层平台，平台宽度至少大于等于500mm； 一般扶手高度取900mm，室外楼梯扶手高度为1100mm； 平台下净高大于等于2m，梯段倾斜部分应大于等于2.2m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.画出实铺地面的做法。
2画出架空地面的做法。
3、画出粉刷类顶棚的做法 4画出粉刷类楼面的做法
5. 画出粉刷类墙面阳角的护角做法 6画出粉刷类墙面引条线的一种做法7.画粘贴类楼面的做法。
8 画粘贴类墙面的做法。
9 画单层架空木地板楼面的做法。
10画单层架空木地板楼面墙裙的做法。
11 画卷材防水屋面女儿墙檐口构造 12 画刚性防水屋面女儿墙檐口构造
＠≧
≧
13. 防水卷材在砌体女儿墙处的收头做法 14 防水卷材在现浇女儿墙处的收头做法
15
16 .图示楼梯间平面，该楼梯间的轴线尺寸见图，墙体厚均200，楼层结构层高3600，首层标高为±0.00. B=3000mm；K=5700mm。
1）要求设计楼梯A-A剖面图，计算并标注各部位的合理尺寸（题目所给图仅为示意）；（6分）
2）要求完善平面图、A-A剖面图尺寸标注，标注图示引出线所标构件的名称。
（4 分）
解1：暂按等跑两梯段考虑，每梯段高 H1=3600/2=1800 mm；踢面高暂按165mm计算，踢面数n=1800/165=11；踏面数=11-1=10 。
水平尺度：楼梯井宽100 mm，梯段净宽 B1≮(3000-200-100)/2=2700/2=1350 ,
所以，楼梯各休息平台宽≮1350 ，梯段长度≯5700-200-1350-1350=2800 mm,
楼梯踏面宽b ≯2800/10=280，可以按合理踏面宽 b=280 mm 设计。
这样， L2+L3=5700-200-280 x10=5500-2800=2700,
因楼层处侧墙不开门，休息平台无特别要求，所以取净距： L2=L3=2700/2=1350mm。
