房屋建筑学 简答题 作图题
《房屋建筑学》习题及答案
房屋建筑学复习题一、单项选择题1．组成房屋各局部的构件归纳起来就是〔C〕两方面作用。
A围护作用、通风采光作用B通风采光作用、承重作用C围护作用，承重作用D通风采光作用，通行作用2．伸缩缝是为了预防〔A〕对建筑物的不利影响面设置的。
A温度变化B地基不均匀沉降C地震D荷载过大3．当地基条件较好，根底埋置深度较浅，且为砖混结构的建筑的根底多采用〔D〕。
A箱型根底B独立根底C桩根底D条形根底4．以下哪种做法属于抹灰类饰面〔C〕。
A陶瓷棉砖面B塑料壁纸面C水磨石面D大理石面5．建筑立面的重点处理经常采用〔A〕手法A比照B统一均衡D韵律6．当地下水位较高时，宜将根底埋于最低地下水位以下〔B〕A、100mmB、200mmC、150mmD、250mm7．先交水磨石地面常嵌固分格条〔玻璃条、铜条等〕，其目的是〔C〕A面层不起灰B便于磨光C防止面层开裂D增添美观8．两个雨水管的间距应控制在〔B〕A、15-18mB、18-24MC、24-27mD、24-32m9．门洞口高度大于〔C〕时，应设上亮子窗A、2000mmB、2200mmC、2400mmD、2100mm10.以下哪种是柔性根底〔A〕A钢筋混凝土B C素混凝土根底D砖根底11．墙体勒脚部位的水平潮层一般设于〔C〕A根底顶面；B 底层地坪混凝土结构层之间的砖缝中C 底层地坪混凝土结构层之间的砖缝中即底层地坪下60mm处D室外地坪之上60mm处12．楼板层的隔声构造措施不正确的选项是〔D〕A面上铺设地毯B设置矿棉垫层C做楼板吊顶处理D设置混凝土垫层13．散水的构造做法，以下哪种是不正确的〔C〕A在素土夯实上做60~100mm厚混凝土，其上再做坡度为5%的水泥砂浆拌面B散水宽度一般为600~1000mmC散水与墙体之间应整体连接，防止开裂D散水宽度比采用自由落水的屋顶檐口多出200mm左右14．多层建筑阳台栏高度一般不应低于〔D〕A、B、C、D、15．为提高墙体的豹纹与隔热性能，不可采取的做法〔C〕A增加外墙厚度B采用组合墙体C在室外一设隔气层D选用浅色的外墙装饰材料16．施工标准规定的砖墙水平灰缝厚度为〔C〕A、6-8mmB、7-9mmC、10-12mmD、8-12mm17．根底埋深的最小深度为〔〕A、mB、mC、mD、m18．屋面防水中泛水高度最小值为〔C〕A、150mmB、200mmC、250mmD、300mm19．楼板层的构造说法正确的选项是〔D〕A楼板应有足够的强度，可不考虑变形问题B槽型板上不可打洞C空心板保温隔热效果好，且可打洞，故常采用。
房屋建筑学试题2
座位号《房屋建筑学》试题2一、 填空题（每空1分，共 20分 ）1、建筑按使用性质分有_ ___建筑、__ __建筑、_ ___建筑。
2、从广义上讲，建筑是指__ ____与____ __的总称。
3、模数数列指以_____ ___、___ _____、___ ___扩展成的一系列尺寸。
4、地震区应使用的______ 楼梯抗震效果好。
5、从室外设计地面到基础底面基础的垂直距离称为_____________。
当埋深大于5m 时称__________，当埋深不超过5m 时称_____________，应优先选用_____________。
6、砖拱过梁分为砖砌________和砖砌________。
7、建筑平面图上的尺寸一般应符合____M 的模数。
8、中学普通教室设计中，为满足视听要求，第一排课桌前沿到黑板的水平距离 不宜小____m,最后一排课桌的后沿与黑板的水平距离不宜大于____m 。
9.确定楼梯踏步尺寸时使用经验公式：2r+g=600,r 是指__________g 是指______________。
二、单项选择题（每题2 分 共20 分）1、某民用建筑开间尺寸有3.1m 、4.2m 、5.2m 、2.8m ，其中（ ）属于标准尺寸。
A..3.1m B.5.2m. C.4.2m. D. 2.8m 2. 纪念性建筑物立面的处理常采用（ ）手法。
A ．实多虚少 B. 虚多实少 C.节奏感强 D.不对称体型 3. 为增强建筑物的抗震性能可采取（ ）等措施。
A. 构造柱B. 变形缝C. 预制板D.不设拉接筋4. 寒冷地区为减少和避免冻胀的破坏对建筑物的影响，应将基础底面埋置在（ ）。
A. 冰冻线以上200mm B. 冰冻线以下200mm C. 冰冻线以上500mm D. 冰冻线以下500mm5. 屋顶是建筑物最上面的构件，屋顶的作用不是（ ）。
A. 承重B. 保温隔热C.防空D. 防水和排水6. 当上部结构很高、地基比较软弱或扭矩较大时，常采用（ ）基础。
房屋建筑学
一、填空题1.房屋建筑学的内容包括：建筑设计原理和建筑构造。
2.建筑按用途分为：民用建筑和工业建筑。
3.建筑的构成要素：建筑的功能、技术、艺术。
4.建筑设计的依据：使用要求、环境条件、相关设计法规与规范。
5.建筑模数分为基本模数和导出模数。
导出模数分为扩大模数和分模数。
6.建筑的三道尺寸：标志尺寸、构造尺寸、实际尺寸。
7.平面设计的内容：使用房间、辅助房间、交通联系部分的设计。
8.交通联系部分包括：水平交通空间和垂直交通空间。
9.楼梯的主要形式：直跑、平行双跑、三跑梯等形式。
10.影响平面组合的因素：基地环境、使用功能、物质技术、建筑美观、经济条件。
11.建筑构图基本法则：统一与变化、均衡与稳定、韵律、比例、对比、尺度。
12.建筑物得构造组成：基础、墙或柱、楼板层、地平层、楼梯、屋顶、门窗。
13.影响建筑构造的因素：外界环境、建筑技术条件、建筑标准。
14.建筑构造的设计原则：坚固适用、技术先进、经济合理、美观大方。
15.地基分为天然地基和人工地基。
基础按埋置深度分为浅基础和深基础。
16.基础的构造类型：条形基础、独立基础、筏形基础。
箱型基础、桩基础。
17.地下室的构造组成：墙体、顶板、底板、门窗、楼梯。
18.墙体的结构布置：横墙承重、纵墙承重、纵横墙混合承重、墙和部分框架承重。
19.实体墙的砌筑方式：全顺式、一丁一顺式、每皮丁顺相间式、两平一侧式。
20.墙体的细部结构：勒脚、散水、防潮层、窗台、门窗过梁、强身加固。
21.楼板层的基本组成：面层、结构层、顶棚层、附加层。
22.砼楼板按施工分为：预制装配式、现浇整体式、装配整体式。
23.屋顶的类型：平屋顶、坡屋顶、其他形式屋顶。
24.屋顶坡度的影响因素：屋面覆盖材料尺寸与屋顶坡度关系、降水量大小与屋顶坡度关系。
25.屋顶排水方式可分为无组织排水和有组织排水两大类。
26.平屋顶排水组织设计：确定排水破面数目、划分排水区域、确定雨水管间距、确定天沟所有材料和断面形式及尺寸。
房屋建筑学名词解释简答题画图题汇总Convertor
1、大量性建筑：2、袋形走道：3、勒脚：4、无梁楼板：5、湿法连接：6、封闭式楼梯间：7、大厅式组合：8、散水：9、结构找坡：10、大模板建筑：11.模数：12.净高与层高13.地基与基础14.耐火极限15.地震烈度：16.风玫瑰17.圈梁18.压型钢板组合楼板19.立框法与塞框法20.工业建筑21.分仓缝22、建筑模数23 框架结构24 板材墙25 伸缩缝26 隔墙27．建筑28．平面组合设计29．设计视点30．韵律31．模数数列32．三阶段建筑设计33．装配式钢筋混凝土楼板34．梯段长度35．井式楼板36. 块材墙37. 刚性防水屋面38. 单个房间设计39. 对比40. 沉降缝41．顶棚42．雨篷43．材料找坡44．结构找坡45．无组织排水46．有组织排水47．刚性防水屋面48．泛水49．卷材防水屋面50．涂膜防水屋面51．楼梯平台52．楼梯栏杆53．扶手54．明步55．暗步56．楼梯净高57．栏杆扶手的高度58．承重墙59．隔墙60．过梁61．圈梁62．组合墙63．散水64．勒脚65．墙脚66．窗台67．踢脚68．砌块填充墙69．骨架墙，名词解释目录11、墙承重结构有哪几种布置方式？并阐明它们各自的特点。
横墙承重、纵墙承重和混合承重三种。
横墙承重的建筑物整体刚度和抗震性能较好，立面开窗灵活，但平面布置和房间划分的灵活性差；纵墙承重的建筑，平面布置及房间划分较灵活，但建筑物的整体刚度和抗震性能较差，立面开窗受限；混合承重的建筑，平面布置及房间划分比较灵活，建筑物的整体刚度也相对较好，适应性较强，但板的类型较多，施工较麻烦2、说明门厅的作用和设计要求。
门厅作用：室内外联系的交通集散点。
设计要求：平面位置应明显、突出并使人流出入方便，门厅内应导向明确并使交通流线简捷、通畅、互不交叉干扰，有良好的采光和适宜的空间比例关系，应使疏散出入安全，门厅出入口处宜设雨篷、门廊或门斗等来满足防雨、防风和防寒等要求3、勒脚的作用是什么？常用的材料做法有哪几种？勒脚的作用为：保护墙角，防止其受地表水的侵蚀、机械碰撞的影响，个别建筑中结合建筑立面可增强外墙立面美观装饰效果。

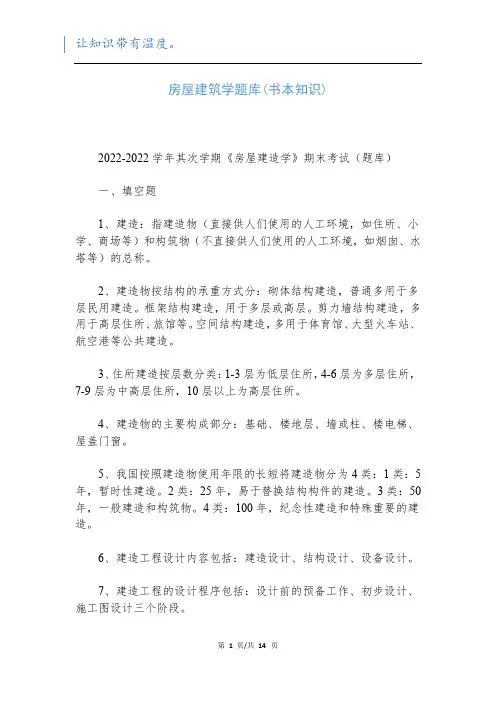

房屋建筑学题库(书本知识)
房屋建筑学题库(书本知识)2022-2022学年其次学期《房屋建造学》期末考试（题库）一、填空题1、建造：指建造物（直接供人们使用的人工环境，如住所、小学、商场等）和构筑物（不直接供人们使用的人工环境，如烟囱、水塔等）的总称。
2、建造物按结构的承重方式分：砌体结构建造，普通多用于多层民用建造。
框架结构建造，用于多层或高层。
剪力墙结构建造，多用于高层住所、旅馆等。
空间结构建造，多用于体育馆、大型火车站、航空港等公共建造。
3、住所建造按层数分类：1-3层为低层住所，4-6层为多层住所，7-9层为中高层住所，10层以上为高层住所。
4、建造物的主要构成部分：基础、楼地层、墙或柱、楼电梯、屋盖门窗。
5、我国按照建造物使用年限的长短将建造物分为4类：1类：5年，暂时性建造。
2类：25年，易于替换结构构件的建造。
3类：50年，一般建造和构筑物。
4类：100年，纪念性建造和特殊重要的建造。
6、建造工程设计内容包括：建造设计、结构设计、设备设计。
7、建造工程的设计程序包括：设计前的预备工作、初步设计、施工图设计三个阶段。
8、建造设计依据中的空间尺度要求包括：人体尺度和人体活动的空间要求，家具设备要求的空间要求。
9、我国采取建造模数协调统一标准，其中基本模数的数值为100mm，其符号为M，按照模数大小分为扩大模数和分模数两种，前者用于建造物高度、层高和门窗洞口等处，后者用于构件之间缝隙、构造节点等。
10、打算房间面积的因素有三个：一是房间人数及人们使用活动所需面积，二是房间内家具设备所占面积，三是交通所需面积。
11、门的宽度普通由人流多少和搬运家具所需宽度来定，门的最小尺寸为600-700mm，如住所中的厕所、卫生间的门。
12、门的数量按照房间人数多少、面积大小以及疏散便利等因素打算，当一个房间面积超过60 m2，且人数超过50 人时，门的数量至少必需设置2 个。
13、民用建造普通状况下都应当具备良好的自然采光，通常用窗地比这个参数来衡量采光的好坏。

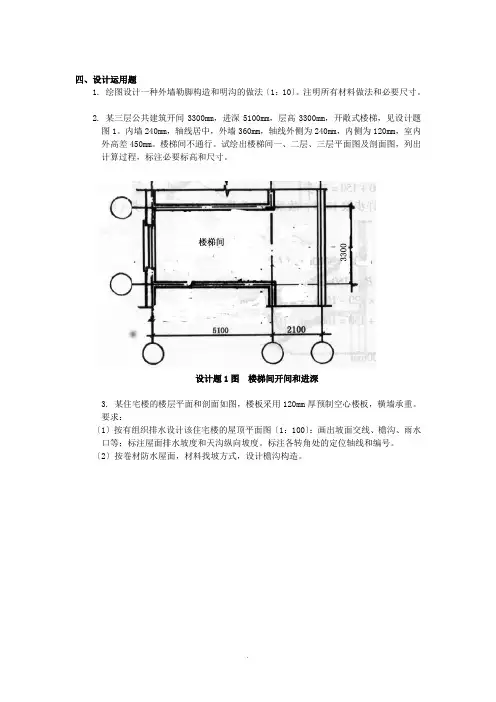

房屋建筑学绘图题
四、设计运用题1. 绘图设计一种外墙勒脚构造和明沟的做法〔1：10〕。
注明所有材料做法和必要尺寸。
2. 某三层公共建筑开间3300mm，进深5100mm，层高3300mm，开敞式楼梯，见设计题图1。
内墙240mm，轴线居中，外墙360mm，轴线外侧为240mm，内侧为120mm，室内外高差450mm。
楼梯间不通行。
试绘出楼梯间一、二层、三层平面图及剖面图，列出计算过程，标注必要标高和尺寸。
设计题1图楼梯间开间和进深3. 某住宅楼的楼层平面和剖面如图，楼板采用120mm厚预制空心楼板，横墙承重。
要求：〔1〕按有组织排水设计该住宅楼的屋顶平面图〔1：100〕：画出坡面交线、檐沟、雨水口等；标注屋面排水坡度和天沟纵向坡度。
标注各转角处的定位轴线和编号。
〔2〕按卷材防水屋面，材料找坡方式，设计檐沟构造。
设计题2图a 楼层平面图设计题2图b 剖面图参考答案一、填空题：1. 农业建筑2. 四；50~1003. 难燃烧体4. 四5. 非燃烧体；6. 1007. 六个；两个8. 三个9. 根底 10. 地基 11. 人工 12. 刚性13. 埋置深度 m 15. 小于4m；大于或等于4m 16. 水泥，混合；17. 钢筋混凝土过梁 18. 细石混凝土防潮层 19. 3% %~1%21. 构造柱 22. 压型钢板组合楼板 23. 现浇式 25.26. 15 27. 200；0.5%~1% 28. 材料找坡 29.门窗框厚度的构造尺寸；30. 猛燃 31. 走道式二、单项选择题1. A2. B3. C4. D5. D6. C7. C8. D9. B 10. D 11. A12. B 13. D 14. A 15. C 16. A 17. C 18. B 19. C 20. C 21. D 22.C 23. C 24. C 25.D 26. B 27. C 28. A 29. A 30. B 31. C 32. D33. A 34. B 35. C 36. D 37. B 38. C 39. C 40. A三、简答题1.答：建筑是建筑物与构筑物的总称。
房屋建筑学简答试题库完整
三、简答题概论部分1、什么叫开间、进深？答：开间：相邻两根纵向定位轴线之间的距离。
进深：相邻两根横向定位轴线之间的距离。
2、低层、多层、高层建筑按什么界限划分？答：（1）住宅建筑按层数分类：①1~3层为低层住宅；②4~6层为多层住宅：③7~9层为中高层住宅④10层及10层以上为高层住宅。
（2）公共建筑按高度分类：①普通建筑.指建筑高度大于24m的单层公共建筑。
②高层建筑.指建筑高度超过24m的公共建筑。
（3）超高层建筑.指建筑高度大于100m的民用建筑。
3、影响建造构造的因素有哪些？答：(1)外界环境的影响：①外力作用的影响；②气候条件的影响；③各种人为因素的影响。
(2)建筑技术条件的影响。
(3)经济条件的影响。
第一部分（基础）1、基础和地基的定义？答：(1)外界环境的影响：①外力作用的影响；②气候条件的影响；③各种人为因素的影响。
(2)建筑技术条件的影响。
(3)经济条件的影响。
2、基础按构造形式分为哪几类.一般适用于什么情况？答；⑴条形基础：是墙承式的基础的基本形式；⑵独立式基础：当建筑物上部结构采用框架结构或单层排架结构承重时；⑶井格式基础：当地基条件较差.为了提高建筑物的整体性.防止柱子之间产生不均匀沉降；⑷片筏式基础：当建筑物上部荷载大.而地基又较弱时。
⑸箱型基础：当板式基础做得很深时.常用基础改做成箱型基础。
较适用与高层建筑或在软弱地基上建造的大重型建筑物。
3、地下室的分类及组成？答：⑴组成：地下室一般由墙身、底板、顶板、门窗、楼梯等部分组成。
⑵分类：按埋入地下深度的不同分类：①全地下室。
②半地下室。
按使用功能的不同分类：①普通地下室。
②人防地下室。
第二部分（墙体）1、隔墙的设计有哪些要求？常用的隔墙有哪三种？各有哪些特点？答：隔墙的设计要求重量轻、厚度薄、隔声、放火、防潮。
常用的隔墙有块材隔墙、轻骨架隔墙和板材隔墙三种。
块材隔墙的优点：隔声、放火、防潮、防水；缺点：自重较大且不能直接放在楼板上。
房屋建筑学试题(附答案)
房屋建筑学综合练习题一、填空题1、建筑的含义是指＿＿＿＿＿＿.2、在建筑平面设计中，交通联系部分设计的主要要求是＿＿＿＿＿＿。
3、楼梯的宽度主要根据＿＿＿＿＿＿＿来确定.4、建筑平面组合形式主要有＿＿＿＿＿＿。
5、确定房屋层数的主要影响因素有＿＿＿＿＿＿。
6、圈梁是＿＿＿＿＿＿连续封闭梁.7、在与厂房的关系上，••生活间的布置方式有＿＿＿＿＿＿和＿＿＿＿＿.8、厂房高度是指＿＿＿＿＿＿。
9、单厂柱网指的是＿＿＿＿＿＿.10、建筑设计有两个概念，一是指＿＿＿＿＿＿；一是指＿＿＿＿＿＿.11、厕所的面积、形状和尺寸是根据＿＿＿＿＿＿。
12、建筑的日照间距计算公式为＿＿＿＿＿＿。
13、砖墙上常用的过梁类型有＿＿＿、＿＿＿、＿＿＿、＿＿＿。
14、大模板建筑适用于＿＿＿＿＿＿。
15、平天窗的优点是＿＿＿、＿＿＿、＿＿＿、＿＿＿.16、多层厂房平面形式有＿＿＿、＿＿＿、＿＿＿等.17、窗地比是＿＿＿＿＿＿。
18、房间的剖面形状主要是根据＿＿＿＿＿＿来确定,•同时要考虑＿＿＿、＿＿＿和＿＿＿等方面的影响.19、通粘土砖砌体与门窗的连接，•一般是在砌体中＿＿＿＿＿＿或将＿＿＿＿＿＿.20、油毡防水屋面有＿＿＿＿＿＿等檐口。
21、寒冷地区应在变形缝缝隙中填以＿＿＿、＿＿＿、•＿＿＿等具有一定弹性的保温材料。
22、滑模建筑的优点在于＿＿＿、＿＿＿、＿＿＿施工占地少，节约模板。
23、按厂房的生产状况可将厂房分为＿＿＿、＿＿＿、＿＿＿、＿＿＿等。
24、为使单层厂房基础梁与柱基础同步沉降，基础梁下的回填土＿＿＿，•或者留出＿＿＿的空隙。
二、简答题1、平屋顶坡度的形成方法有几种?各有什么优点和缺点？2、单层厂房采光效果的评价标准是什么?3、比较伸缩缝、沉降缝、防震缝有何不同？4、多层厂房墙、柱与纵向定位轴线是如何定位的？5、确定民用建筑中门的位置应考虑哪些问题？6、实腹式和空腹式钢门窗各有什么特点？7、多层厂房楼、电梯间的布置原则是什么？8、在建筑中为什么要设置伸缩缝？9、楼地面设计有哪些要求？10、什么叫勒脚？勒脚有什么作用？11、多层厂房生活间的布置原则是什么？12、纵、横墙承重的建筑各有何利弊？13、实铺木地面是如何进行防潮处理的?14、屋顶的坡度是如何确定的？15、单层有吊车厂房的柱顶标高是如何确定的?三、设计绘图题1、某教室轴线尺寸为9米×6.6米,要求在平面上进行装配式预制楼板结构布置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简答题：
1．简要说明建筑设计的程序及主要阶段？
2.说明门厅的作用和设计要求。
3. 建筑设计的主要依据有哪几个方面？
4. 根据使用性质，建筑物如何分类？民用建筑根据其高度和层数如何划分？
5．确定民用建筑中门的位置应考虑哪些问题?
6. 如何确定窗的大小和位置？
应满足以下要求：
1.采光和通风的要求：长方形窗构造简单，在采光数值和采光均匀性方面最佳，所以最常用。
但其采光效果还与宽、高的比例有关。
窗户的组合形式对采光效果也有影响。
在通风方面，自然通风是保证室内空气质量的最重要因素。
2.密闭性能和热工性能方面的要求
3.使用和交通安全方面的要求
4.在建筑视觉效果方面的要求
7. 什么是建筑基地红线？建筑物与基地红线间存在哪些关系？
8.建筑剖面设计包括哪些内容？
9.什么叫建筑勒角？勒脚的作用是什么？常用的材料做法有哪几种？
10.什么是踢脚？有什么作用？常用的做法有哪些？
11.为什么要制定《建筑模数协调统一标准》，什么是基本模数？
12. 建筑构件的标志尺寸、构造尺寸、实际尺寸之间的相互关系如何？
13.简述民用建筑的构造组成？
14.居住建筑双跑楼梯平台宽度、栏杆扶手高度和楼梯净空高度各有什么规定？
15.楼梯是有哪些部分所组成的？各组成部分的作用及要求如何？
16. 影响建筑构造的因素有哪些？并简述建筑构造的设计原则。
17.墙面装修有哪些作用？根据所用材料和施工方法的不同可分为哪几种类型？
18.抹灰类墙面装修中，抹灰层的组成、作用和厚度是什么？
19.木门窗框的安装有哪两种方法？各有何优缺点？
20. 什么是建筑防火墙？防火墙有哪些构造要求？
21．钢筋混凝土刚性防水屋面中，设置浮筑层的目的是什么？浮筑层常用的做法是什么？
22.刚性防水面为什么要设置分格缝? 通常在哪能些部位设置分格缝?
23.什么叫屋面有组织排水，单层厂房屋面有组织排水分为哪些方式？
23.刚性防水面为什么要设置分仓缝? 通常在哪能些部位设置分仓缝?
25.简述楼板层的设计要求? 楼板层的隔声有哪几种做法?
26. 房屋的顶棚装饰有何要求？根据构造形式可分哪些类型？
27.建筑无障碍坡道设计有哪些要求？
28.影响基础埋深的因素有哪些？并绘图说明基础的埋深。
29.变形缝有哪几种？其作用是什么？各有什么构造特点？
30. 什么叫有组织排水？简述其优缺点及适用范围？
31.哪些房间应考虑楼面防水？楼面防水有哪些构造措施？
32.与民用建筑相比，工业建筑有哪些特点？
33.工业建筑设计有哪些要求？
34.怎样确定单层工业厂房的横向定位轴线？
35.简述热加工车间的进排风口布置的基本原则？
作图与设计：
1．设计条件：某三层住宅楼，层高为2.80m，墙厚240，楼梯间开间2.6m，进深5.1m。
采用双跑并列式楼梯（已知：室外地面设计标高为-0.600m）。
要求一层楼梯平台下作入口，请画出该楼梯剖面示意图，并标注尺寸和标高。
2．某建筑采用外檐沟平屋面，为卷材防水。
试绘出屋面檐沟大样，并注明屋面各层材料层次。
3．某建筑散水采用600宽水泥砂浆散水，请绘出散水构造图。
4．某建筑为不上人平屋顶（柔性防水有保温层），绘出其山墙泛水构造。
5．某建筑底层室内房间地面有高差，均采用混凝土地面，试画出该处内墙的防潮层做法图。
6．某建筑为钢筋混凝土上人平屋面，试设计平屋面伸缩缝处构造做法，并说明构造要点。
7．试绘图说明外墙沉降缝（包括平缝和拐角缝）的盖缝构造。
8．试绘图说明建筑内墙伸缩缝（包括平缝和拐角缝）的盖缝构造。
9．某建筑卫生间楼面采用卷材防水层，试绘出楼面与周边墙体以及门口处的防水构造详图。
10．某建筑外墙保温采用外墙粉刷聚苯颗粒浆料（砂浆），试绘出该建筑窗过梁及窗台处的构造大样。
11．某建筑采用钢筋混凝土悬挑板式雨篷（外挑900mm），试绘出其剖面大样。
12.某建筑室内外高差600mm，入口处台阶平台宽1500，采用大理石饰面，试绘出该台阶剖面大样，，并说明构造要点。
13．有桥式吊车的单层工业厂房建筑（无天窗），其结构高度包括哪几部分？用剖面简图说明。
14．某多跨钢筋混凝土单层厂房，高低跨处采用单柱单轴线，高跨起重量Q大于20t/5t，低跨无吊车（屋面采用封闭结合），试绘图说明高低跨处柱、墙、屋架与纵向定位轴线的关系。
15．某钢筋混凝土单跨单层厂房，柱距6米，采用封闭结合定位轴线，试绘图说明纵向排架柱在端部、中部和伸缩缝处的轴线定位关系。
16．单层工业厂房天然采光有哪几种方式？某钢筋混凝土单层厂房（有桥式吊车，吊车梁顶标高7.8米，柱顶标高10.5米），采用高低侧窗采光，试绘出该厂房外墙剖面简图，要求表达室内外高差、高低侧窗、轨顶标高、柱顶标高和屋面构件等内容）。
