机房中的电气系统方案
机房中的电气系统方案1、设计依据➢《电子计算机机房设计规范》 GB50057—94➢《计算站场地安全要求》 GB9361—88➢《电信专用房屋设计规范》 YD5003—94➢《计算站场地技术条件》 GB2887—892、机房电气工程的重要性机房电气工程系统包括：市电接入配电系统、UPS不间断电源系统、发电机组、防雷接地系统、机房照明系统等。
保证计算机系统长期可靠地运行，必须有一个安全的供电系统，在有市电时是一个稳定的供电电源，在电网短时间停电时能继续向负载供电。
实践证明，供电系统不合格，会影响计算机系统的工作，甚至损坏设备。
金融行业因其业务特殊，在业务电子化和网络化程度逐步提高的情况下，业务的连续性和数据的完整性至关重要，否则会影响社会生活和经济生活的稳定，而供电系统的安全与稳定对二者的影响举足轻重。
1997年香港某银行UPS发生严重故障，导致全系统停业数十小时，影响极大。
计算机供电系统通常包括两部分：一种是设备供配电系统。
根据计算机设备的供电要求，合理选择电力设备，构成符合计算机设备要求的供配电系统，如低压直流稳压电源、外围设备50Hz 用电、设备内冷却装置的用电等。
另一种是辅助供配电系统。
这是为保证计算机设备能正常运行的其他设备，如空调设备、动力设备、照明设备、测试设备等组成的供配电系统。
3、供电安全要点➢电源线应安装避雷设备，最好能从总配电处、分开关处、UPS输入端分别做避雷防护。
➢要将计算机系统接到专用的电源线路上。
➢计算机系统供电一定要有保护措施，最常用的是采用UPS。
➢所有计算机外设使用专用电源时，应降低组件间潜在的干扰。
➢计算机系统接地。
使用粗电缆，各个设备都要接地，合理的接地可以减少由电源本身和计算机外设所产生的噪声，抵消闪电噪声或电涌干扰，减少电击的危险，保证人身安全。
➢计算机应远离有噪声的电气设备，如空调、工业机床、复印机等，主机房与空调机房应分区域设置。
➢在有“噪声”的环境里，要屏蔽计算机电线和电缆。
机房建设照明配电系统设计方案
机房建设照明配电系统设计方案摘要：机房作为现代信息技术的核心基础设施之一，其照明配电系统设计方案至关重要。
本文旨在提出一种可行且高效的机房照明配电系统设计方案，以确保机房的正常运行和安全使用。
一、引言随着现代信息技术的快速发展，机房作为存储和处理大量数据的关键设施变得越来越重要。
为了保证机房的高效运行，照明配电系统的合理设计至关重要。
本文将从照明和配电两个方面进行系统设计，以满足机房的需求。
二、照明系统设计1. 照明需求分析：根据机房的大小、用途和人流量等因素，确定机房内不同区域的照明需求。
例如，机房主要区域需要较亮的灯光，而走廊和辅助区域的照明可以较为柔和。
2. 照明设备选择：选择高效、耐用且符合安全标准的照明设备。
LED灯具是当前最常用的选择，其能耗较低且寿命较长。
此外，还需考虑灯具的防尘、防水和防爆等特性，以适应机房环境。
3. 照明布局设计：合理设计照明布局，确保光线均匀分布且避免产生过多的阴影。
同时，考虑减少反射和眩光，使机房的工作人员能够舒适地工作。
4. 照明控制系统：采用智能化的照明控制系统，使用传感器监测机房内光线状况，并根据实际需求自动调节照明亮度。
这样不仅可以提高能源利用效率，还能延长照明设备的使用寿命。
三、配电系统设计1. 配电需求分析：根据机房内设备的功率需求和电力负载等因素，确定机房的配电需求。
例如，计算机设备通常需要稳定的电压和电流供应。
2. 配电装置选择：选择适合机房使用的配电装置，如低压断路器、配电箱和电缆等。
确保配电装置具有过载和短路保护功能，以提高机房的安全性。
3. 配电线路设计：设计合理的配电线路，避免电压降低和功率损耗。
考虑到机房内设备的布局和供电需求，采用合适的线缆规格和敷设方式。
4. 配电系统监控：引入实时监控系统，对配电系统的电压、电流和功率消耗等进行监测。
及时发现问题，并能够快速定位和解决故障，确保机房的正常运行。
四、安全措施在机房照明配电系统设计中，安全是至关重要的考虑因素。
机房UPS的配电系统施工方案设计
商务楼项目机房UPS配电系统施工方案1.机房供电系统建设技术方案1.1.概述1.1.1.工程内容本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。
本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS 和 3060 节 1200AH 2V 免维护 VRLA 电池。
本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。
其中UPS 输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。
连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。
精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。
电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。
本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。
和室外机）从机房配电柜。
本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。
本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。
1.1.2.工程特点本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。
因此，必须协调合理安排施工界面。
为此，我们将 UPS 系统 1、2、3、4 划分为一个工段，即地下夹层 1-5 楼、6 层的所有配电系统在一个工段，共16台UPS，3264节电池，104台UPS输入输出配电柜，64台精密配电柜，16台电池开关柜； UPS 系统 5、6、7 和测试 UPS 系统 1 分为另一个工段，即 6-10 6 楼和 13 楼的所有配电柜都在一个工段。
机房配电系统设计方案

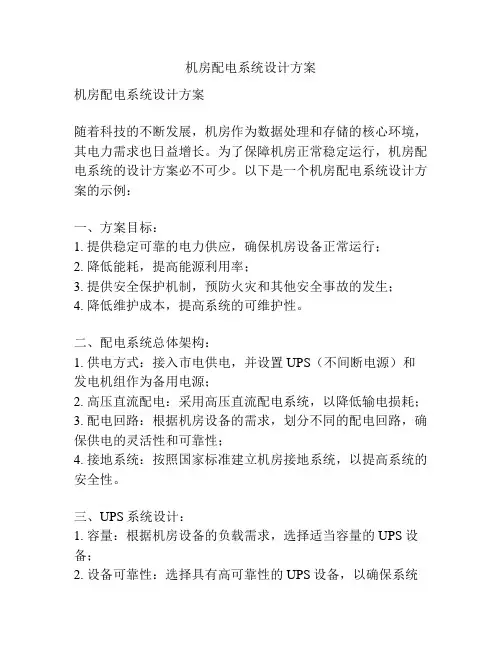

机房配电系统设计方案机房配电系统设计方案随着科技的不断发展，机房作为数据处理和存储的核心环境，其电力需求也日益增长。
为了保障机房正常稳定运行，机房配电系统的设计方案必不可少。
以下是一个机房配电系统设计方案的示例：一、方案目标：1. 提供稳定可靠的电力供应，确保机房设备正常运行；2. 降低能耗，提高能源利用率；3. 提供安全保护机制，预防火灾和其他安全事故的发生；4. 降低维护成本，提高系统的可维护性。
二、配电系统总体架构：1. 供电方式：接入市电供电，并设置UPS（不间断电源）和发电机组作为备用电源；2. 高压直流配电：采用高压直流配电系统，以降低输电损耗；3. 配电回路：根据机房设备的需求，划分不同的配电回路，确保供电的灵活性和可靠性；4. 接地系统：按照国家标准建立机房接地系统，以提高系统的安全性。
三、UPS系统设计：1. 容量：根据机房设备的负载需求，选择适当容量的UPS设备；2. 设备可靠性：选择具有高可靠性的UPS设备，以确保系统的连续运行；3. 并网与备电切换：采用自动并网与备电切换装置，实现电源的快速切换，确保供电的连续性；4. UPS冷备份：采用冷备份的方式，确保UPS设备的可靠性。
四、配电回路设计：1. 负载分配：根据机房设备的功率需求，合理分配负载，避免过载情况的发生；2. 路径规划：设计合理的配电路径，减少电路长度和电阻，降低输电损耗；3. 电缆选择：选择符合机房环境的电缆，并确保电缆质量可靠；4. 电流监测：安装电流监测装置，实时监测回路的电流情况，及时发现异常；5. 系统保护：安装过载保护、短路保护、漏电保护等装置，确保系统安全运行。
五、安全保护系统设计：1. 火灾预防：安装烟雾报警器、温度报警器等设备，及时发现火灾隐患；2. 火灾灭火：配备灭火装置，及时进行灭火处理；3. 电气安全：安装接地保护装置、漏电保护装置等，防止电击和漏电事故发生；4. 防雷系统：根据机房所在地的雷击频率，合理配置防雷装置，保护系统免受雷击。
机房供电方案
机房供电方案一、引言随着信息技术的迅猛发展，机房作为重要的信息处理中心和数据存储中心，其供电系统对于其正常运行和数据安全起着至关重要的作用。
为了确保机房的稳定、安全和可靠运行，需要建立一套科学合理的机房供电方案。
本文将围绕机房供电系统进行设计和分析，为机房建设和运维提供参考。
二、机房供电需求分析机房供电是指将电能供给机房内部的所有设备和系统，如服务器、网络设备、存储设备等。
为了满足机房的供电需求，我们需要进行供电需求分析。
1. 供电容量分析供电容量是机房供电系统的重要指标，它直接影响到机房的电力消耗和机房设备的正常运行。
为了确定机房的供电容量，我们需要根据机房内设备的功耗和数量进行计算，并预留一定的冗余。
此外，还需要考虑未来机房扩容的需求，保证供电系统的可扩展性。
2. 电力负载特性分析不同的设备和系统对电力负载的需求是不同的，有些设备对电压的稳定性要求比较高，如服务器；而有些设备对电源波动的容忍度相对较高，如网络设备。
因此，我们需要对机房内各设备的电力负载特性进行分析，为供电系统的设计提供依据。
3. 电源备份策略机房的供电系统需要具备一定的备份能力，以应对突发的停电或供电故障。
常见的电源备份策略包括UPS（不间断电源）和发电机组。
UPS能够在短时间内提供稳定的电力，用于过渡到备用电源，而发电机组则可以提供长时间的备用电力。
根据机房的需求和预算，我们需要合理选择备用电源和备份策略。
4. 供电系统的可靠性和可维护性需求机房的供电系统需要具备高度的可靠性和可维护性，以确保机房的连续运行和故障快速修复。
在供电系统的设计中，我们需要考虑系统的冗余设计、设备的可靠性和故障检测机制等因素。
三、机房供电方案设计在进行机房供电系统的设计时，我们需要根据机房的实际需求制定相应的方案。
以下是一个典型的机房供电方案设计：1. 供电系统结构设计在供电系统结构设计上，可以采用冗余设计，即将主电源和备用电源相互独立，以防止单点故障导致的停电。
机房配电系统设计方案
机房配电系统设计方案一、项目背景1.1 项目概述机房是现代信息化建设的核心基础设施之一，为了满足机房运行的要求，机房配电系统设计至关重要。
机房配电系统设计需要综合考虑电源供应、稳定性、安全性和可靠性等因素，以确保机房设备正常运行。
1.2 设计目标本文档旨在提供一种机房配电系统设计方案，以满足机房设备的需求。
设计方案应具备以下目标：- 可靠性：保证电源供应的连续性，减少机房停电的风险。
- 安全性：确保机房配电系统的安全运行，减少火灾和电击等安全事故的发生。
- 灵活性：设计方案应具备灵活性，以适应机房设备的变化和升级。
- 高效性：提高机房配电系统的能效，降低能耗成本。
二、设计方案2.1 供电系统设计机房配电系统的供电系统设计需要考虑供电源、主配电柜、次配电柜、配电回路等。
供电系统应满足以下要求：- 供电源：可选择多个供电源，增加供电的可靠性和稳定性。
- 主配电柜：设计主配电柜用以连接供电源和机房设备，确保电能的稳定和分配。
- 次配电柜：设计次配电柜用于单个配电回路或设备的分配和控制。
- 配电回路：设计合理的配电回路，分别满足设备的需要，并确保回路的平衡和安全。
2.2 配电设备选型在机房配电系统设计方案中，需要选用适合的配电设备，以确保系统的可靠性和安全性。
配电设备的选择通常包括：- 主配电柜：根据机房规模和设备需求，选用适当容量的主配电柜，确保供电的稳定和分配。
- 次配电柜：根据配电回路的需求，选用适当容量的次配电柜，确保回路的平衡和安全。
- 断路器：选用合适的断路器，保护配电系统和设备免受过载和短路的影响。
- UPS（不间断电源）：选用UPS设备，提供电源的备份和稳定，以防止突发停电对机房设备的影响。
2.3 配电系统布置在机房配电系统设计方案中，需要合理布置配电设备和回路，以确保系统运行的高效性和安全性。
配电系统布置通常包括以下内容：- 供电系统布置：将供电源连接到主配电柜，并确保供电线路的清晰和可靠。
弱电机房供配电及不间断电源系统设计方案
机房供配电及不间断电源系统工程1、要求概述该系统主要包括：市电及UPS供配电系统；设备供电插座，辅助维修电源插座；市电照明、UPS应急照明；及机房配电管线的敷设。
机房供配电引大楼2路市电或者1路市电加1路柴油发电机组输出电路至配电一体柜。
配电一体柜输出给市电设备及UPS系统，再向各系统设备供电。
机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷，网络设备、环境监控、应急照明等系统设备从UPS取电，精密空调、普通照明、新风、维修电源等辅助设备直接从配电一体柜取电。
2、技术参数要求2.1电缆入户工程由大楼市电配电房或者柴油发电机房各引入1路三相五线制电缆（规格≥YJV-4*50+1*35，视机房配电设计而定）至机房综合配电柜，为机房的用电设备供电。
2.2配电系统本项目共需配置综合配电一体柜2个，智能列头柜2个，具体要求如下：2.3综合配电柜要求：机房配电一体柜根据用途设计，各路供电要准确、可靠。
不同性质的供电对象不宜放在一个箱内控制。
配电一体柜要留有备用电路，作为机房设备扩充时用电。
●基本要求：配电柜主要电气元器件产品应符合国家强制性认证要求，并提供有效的3C认证证书和试验报告。
●配电柜要求：（1）配电柜体采用知名品牌，采用冷轧钢板，框架及内层隔板均采用镀锌板，厚度标准为2.0mm，且组装牢固；柜体的前、后门为网孔通风散热，柜体正面柜门应安装钢质隔板。
（2）各类配电柜的进出线方式符合现行国家标准、技术标准和规范。
（3）柜体防护等级至少IP20。
（4）能够正面维护或背面维护。
（5）配置防雷器,具有防雷器故障报警功能，并可集成到动环监控系统。
（6）元件部分选用国际知名品牌，符合IEC 60947国际标准和GB14048国家标准；配电柜内部一次元器件的品牌必须统一，除特殊说明外，1000A以上电流等级采用框架断路器，1000A及以下采用塑壳断路器，配电柜63A 及以下断路器全部采用微型断路器，63A以上（及主要设备）断路器采用塑壳断路器。
