型钢悬挑脚手架(阳角B)计算书2014
悬挑脚手架阳角悬挑梁计算书
悬挑脚手架阳角悬挑梁计算书一、基本参数1、脚手架参数2、型钢参数3、布置图悬挑脚手架阳角处型钢布置图二、立杆计算1、荷载计算挡风系数Glk k（2）构配件自重NG2k=0.54+0.72+0.27＝1.53kN 其中：脚手板重量：3×1.50×0.40×0.30＝0.54kN 栏杆、挡脚板重量:3×1.50×0.16＝0.72kN安全网重量:18.00×1.50×0.01＝0.27kN （3）活荷载包括：a.施工荷载NQk=1.50×0.40×(3.00+2.00)＝3.00kNb.风荷载标准值计算水平风荷载标准值ωk =μzμsω=0.65×1.040×0.30＝0.20kN/m2由风荷载设计值产生的立杆段弯矩:M W =0.9×1.4Mωk=0.9×1.4ωk L a h2/10=0.9×1.4×0.20×1.50×1.802/10＝0.12kN·mm＝120000N·mm2、立杆长细比验算立杆计算长度l=kμh=1.0×1.50×1.80＝2.70m长细比λ=l/i=2.70103/15.80＝171≤210立杆长细比λ=171.00＜210,满足要求。
3、轴心受压构件的稳定系数计算立杆计算长度l=kμh=1.155×1.50×1.80＝3.12m长细比λ=l/i=3.12×103/15.80＝197查《规范》表A得，υ=0.1864、立杆稳定性验算1)不组合风荷载时N 1=1.2(NGlk+ NG2k）＋1.4ΣNQk=1.2×(2.25+1.53)+1.4×3.00＝8.74kNN/(A)=8.74×1000/(0.186×489)＝96.09 N/mm2 2)组合风荷载时N 1=1.2（NGlk+ NG2k）＋0.9×1.4ΣNQk=1.2×(2.25+1.53)+0.9×1.4×3.00＝8.32kNN/(A)＋MW/W=8.32×1000/(0.186×489)+120000/5080＝115.10N/mm2 立杆稳定性为=115.10N/mm2＜f=205N/mm2,满足要求。
悬挑型钢脚手架(专家论证-有阳角计算过程)
省机械工业技术学院汽车大厦工程悬挑钢管脚手架施工方案编制;审核：审批：省第三工程2014年8月10日目录第一章：施工概况---------------------------------1第二章：编制依据---------------------------------4 第三章：施工方案与施工计划-----------------------5 第一节：方案选择-----------------------------------5第二节：施工计划----------------------------------12第四章：施工工艺--------------------------------15 第一节：技术参数----------------------------------15第二节：工艺流程----------------------------------16第三节：构造要求----------------------------------17第四节：悬挑脚手架特殊部位处理--------------------26第五节：检查与验收--------------------------------31第五章：安全保障措施----------------------------40 第一节：组织保障措施------------------------------40第二节：技术保障措施------------------------------43第三节：预防监控与应急救援------------------------48第六章：劳动力计划------------------------------64 第七章：计算书与图纸----------------------------65 第一节：计算说明---------------------------------65第二节：悬挑脚手架典型位置计算-------------------65第三节：悬挑脚手架阳角位置计算-------------------70第四节：其他需协助验算处理的问题-----------70第一章：工程概况第一节：工程概况一、设计概况1、本工程位于市机械工业技术学院校，为省工业机械技术学院汽车大厦1#、2#楼。
型钢悬挑脚手架(阳角B)计算书
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数阳角处主梁悬挑方式联梁悬挑主梁离地高度(m) 35 建筑物阳角处角度β90 立杆纵距l a(m) 1.5 梁/楼板混凝土强度等级C302、立杆荷载参数1、主梁布置参数主梁自内锚固点伸出长度主梁号内锚固点坐标x(m).y(m) 角度α(度)主梁锚固方式L(m)1 0.6,-0.6 135 2.645 压环钢筋2 0.8,-0.6 122.005 2.25 压环钢筋3 1,-0.7 90 2 压环钢筋平面图2、主梁锚固参数主梁1锚固图主梁2锚固图主梁3锚固图三、联梁验算联梁材料类型 工字钢 联梁材料规格16号工字钢 联梁截面积A(cm 2) 26.1 联梁截面惯性矩I x (cm 4) 1130 联梁截面抵抗矩W x (cm 3)141联梁自重标准值g k (kN/m)0.205 联梁材料抗弯强度设计值[f](N/mm 2) 205联梁材料抗剪强度设计值[τ](N/mm 2)125联梁弹性模量E(N/mm 2)2060001、第一排立杆处的联梁计算 计算简图如下：q=1.2×g k=1.2×0.205=0.246kN/mq'=g k=0.205kN/mR=F1=10.87kNR'=F1'=8.66kN1）抗弯验算σ=M max/W=1.377×106/(141×103)=9.766 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=10.606×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=12.5 34N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.044 mm≤[ν]＝l a/250=1500/250=6mm满足要求！4）支座反力计算正常使用极限状态下：R'1A=9.292kN；R'1B=-2.293kN；R'1C=10.387kN；R'1D=9.21kN；承载能力极限状态下：R1A=11.66kN；R1B=-2.881kN；R1C=13.018kN；R1D=11.552kN；2、第二排立杆处的联梁计算计算简图如下：q=1.2×g k=1.2×0.205=0.246kN/mq'=g k=0.205kN/mR=F1=10.87kNR'=F1'=8.66kN1）抗弯验算σ=M max/W=1.184×106/(141×103)=8.397 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=10.493×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=12.4 01N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.069 mm≤[ν]＝l a/250=1500/250=6mm满足要求！4）支座反力计算正常使用极限状态下：R'2A=8.889kN；R'2B=7.775kN；R'2C=9.476kN；R'2D=9.3kN；承载能力极限状态下：R2A=11.154kN；R2B=9.747kN；R2C=11.873kN；R2D=11.665kN；四、一号主梁验算1、主梁验算q'=g k=0.205kN/m第一排立杆处：P1' =2(R'1A-F1')+F1'=2×(9.292-8.66)+8.66=9.924kN；第二排立杆处：P2' =2(R'2A-F2')+F2'=2×(8.889-8.66)+8.66=9.118kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =2(R1A-F1)+F1=2×(11.66-10.87)+10.87=12.45kN；第二排立杆处：P2 =2(R2A-F2)+F2=2×(11.154-10.87)+10.87=11.438kN；计算简图如下：1）抗弯验算σ=M max/W=3.059×106/(141×103)=21.695 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=10.505×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=12.4 15N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.237 mm≤[ν]＝2l/360=2×1938/360=10.767mm满足要求！4）支座反力计算R1=-4.239kN；R2=14.918kN；R3=13.86kN；2、支撑杆件设置支撑点号支撑方式材料类型距主梁外锚固点水平距离(mm)支撑件上下固定点的垂直距离n(mm)支撑件上下固定点的水平距离m(mm)是否参与计算1 上拉钢丝绳1838 2800 1738 是2 下撑槽钢1938 2800 1838 否3、上拉杆件验算钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(2800/1738)=58.172°上拉杆件支座力：R S1=R3=13.86kN主梁轴向力：N SZ1= R S1/tanα1=13.86/tan(58.172°)=8.603kN上拉杆件轴向力：N S1= R S1/sinα1=13.86/sin(58.172°)=16.313kN上拉杆件的最大轴向拉力：N S=max[N S1] =16.313kN查表得，钢丝绳破断拉力总和：F g=221.5kN[F g]=α×F g/k=0.85×221.5/8=23.534kN≥N S=16.313kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×23.534/(2×15.19)=2个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=23.534×103/(π×202/4)=74.911N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×23.534×103/(π×202)=37.456N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=16.313×103/(10×100)=16.313N/mm2≤βf f t w=1.22×160=195.2N/mm2 正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、悬挑主梁整体稳定性验算主梁轴向力：N =N sz1 =8.603kN压弯构件强度：σmax=M max/(γW)+N/A=3.059×106/(1.05×141000)+8.603/2610=20.665N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中υb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，υb=1.6由于υb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到υb值为0.894。
通过型钢悬挑脚手架(阳角B)计算书

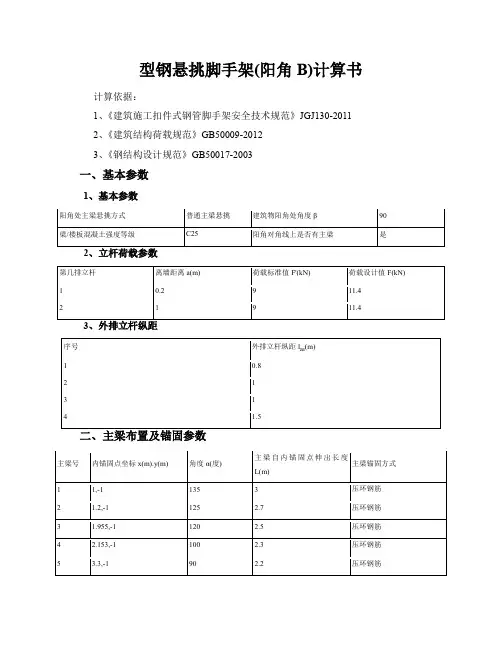

型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数平面图三、主梁验算1、1号主梁验算1号主梁图荷载标准值：q'=g k=0.205kN/m第一排立杆处：P1' =F1'=9kN；第二排立杆处：P2' =F2'=9kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=11.4kN；第二排立杆处：P2 =F2=11.4kN；计算简图如下：1）抗弯验算σ=M max/W=2.943×106/(141×103)=20.872 N/mm2≤[f]=215 N/mm2满足要求！2）抗剪验算V max=11.505kNτmax＝V max/(8I zδ)[bh02-(b-δ)h2]=11.505×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=13.5 97N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.111 mm≤[ν]＝2l/360=2×1727/360=9.594mm 满足要求！4）支座反力计算设计值：R1=-0.381kN；R2=6.8kN；R3=17.119kN；标准值：R'1=-0.296kN；R'2=5.385kN；R'3=13.526kN；2、支撑杆件设置钢丝绳绳夹型式 马鞍式 拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19钢丝绳绳夹数量n3花篮螺栓在螺纹处的有效直径de(mm) 14 花篮螺栓抗拉强度设计值[ft](N/mm 2) 170连接板与建筑物连接形式 预埋锚筋 吊耳板厚S(mm) 12 吊耳板宽LDP(mm) 120 吊耳板高L(mm) 200 吊耳板圆周外半径R(mm) 60 吊孔直径D(mm)25 吊耳板许用拉应力[σ](N/mm 2)205吊耳板许用剪应力[τ](N/mm 2)125上拉杆件角度计算：α1=arctan(n 1/m 1)= arctan(3000/1450)=64.204° 上拉杆件支座力： 设计值：R S1=R 3=17.119kN 标准值：R'S1=R'3=13.526kN由上拉钢丝绳（杆件）作用造成的主梁轴向力： N SZ1= R S1/tanα1=17.119/tan(64.204°)=8.274kN 上拉钢丝绳（杆件）轴向力：设计值：N S1= R S1/sinα1=17.119/sin(64.204°)=19.014kN 标准值：N'S1= R'S1/sinα1=13.526/sin(64.204°)=15.023kN上拉钢丝绳（杆件）的最大轴向拉力标准值：N'S =max[N'S1] =15.023kN 上拉钢丝绳（杆件）的最大轴向拉力设计值：N S =max[N S1] =19.014kN 查(《建筑施工计算手册》江正荣著 2001年7月第一版)表13-4、13-5、13-6得，钢丝绳破断拉力总和：F g =161.462kN由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算 [F g ]=α×F g /k=0.85×161.462/9=15.249kN≥N'S =15.023kN 符合要求！n=1.667[Fg]/(2T)=1.667×15.249/(2×15.19)=1个≤[n]=3个 符合要求！ 花篮螺栓验算：σ=[F g ]/(π×d e 2/4)=15.249×103/(π×142/4)=99.059N/mm 2≤[ft]=170N/mm 2符合要求！吊耳板计算：吊耳板吊耳板吊索方向的最大拉应力：σL= N S/(S(2R-D))= 19.014×103/(12×(2×60-25))=16.679N/mm2≤[σ]=205N/mm2符合要求！吊耳板吊索方向的最大剪应力：τL= N S/(S(2R-D))= 19.014×103/(12×(2×60-25))=16.679N/mm2≤[τ]=125N/mm2符合要求！4、悬挑主梁整体稳定性验算主梁轴向力：N =N sz1 =8.274kN压弯构件强度：σmax=M max/(γW)+N/A=2.943×106/(1.05×141000)+8.274×103/2610=23.049N/mm2≤[f]=215N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.3由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.853。
阳角型钢计算书
悬挑脚手架阳角型钢计算书一、参数信息1、荷载参数2、阳角型钢构造参数3、阳角型钢材料参数二、阳角型钢计算水平阳角型钢采用焊接建筑物埋件连接，计算条件为一端固支的连续梁。
型钢截面惯性矩I=1130cm4，截面抵抗矩W =141cm3，截面积A =26.1cm2。
平面图侧面图1、型钢受力计算脚手架联梁传递支座力F=12kN;水平钢梁自重荷载q=1.2×20.5×9.8×10-3=0.241 kN/m 经过连续梁的计算得到剪力图(kN)弯矩图(kN·m)型钢支点的支撑力为R A=11.954kN;型钢固接处的支撑力为R B=13.251kN;型钢最大弯矩M max=4.37kN·m;图中距离|MP|=(D1×D1+D2×D2+D3×D3+1.414×D2×D3)1/2=(3.9×3.9+1×1+2.1×2.1+1.4142×1×2.1)1/2 =4.86m图中角度<MPQ=arcsin(3.900/4.857)=53.416°图中角度<OPQ=arctan(0.707×1.000 /(2.100 + 0.707× 1.000))=14.137°每根支杆的压力T=11.954/2/sin(53.416°)=7.443kN水平型钢的轴向力N=2×7.443×cos(53.416°)×cos(25.463°)=8.011kN型钢最大应力计算值σ=M max/(1.05W)+N/A=4.37×106/(1.05×141×103)+8.011×103/(26.1×102)=32.585N/mm2 型钢的最大应力计算值σ= 32.585 N/mm2≤[f]=215 N/mm2，满足要求！2、型钢整体稳定性计算水平型钢采用16号工字钢φb -- 均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B得到：φb=2由于φb大于0.6，查《钢结构设计规范》(GB50017-2003)，得到φb'=1.07-0.282/φb = 1.07-0.282/2=0.929。
型钢悬挑脚手架(阳角B)计算
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数1、主梁布置参数平面图2、主梁锚固参数主梁1锚固图主梁2锚固图主梁3锚固图三、一号主梁验算1、主梁验算q'=g k=0.205kN/m第一排立杆处：P1' =F1'=8kN；第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=10.9kN；第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=1.47×106/(141×103)=10.426 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=7.747×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=9. 155N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.027 mm≤[ν]＝2l/360=2×1893/360=10.517mm满足要求！4）支座反力计算R1=-0.821kN；R2=4.394kN；R3=12.313kN；R4=6.554kN；2、支撑杆件设置钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(3300/2200)=56.31°上拉杆件支座力：R S1=R3=12.313kN主梁轴向力：N SZ1= R S1/tanα1=12.313/tan(56.31°)=8.209kN上拉杆件轴向力：N S1= R S1/sinα1=12.313/sin(56.31°)=14.798kN上拉杆件的最大轴向拉力：N S=max[N S1] =14.798kN查表得，钢丝绳破断拉力总和：F g=151.5kN[F g]=α×F g/k=0.85×151.5/8=16.097kN≥N S=14.798kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×16.097/(2×15.19)=1个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=16.097×103/(π×122/4)=142.329N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×16.097×103/(π×202)=25.619N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=14.798×103/(10×100)=14.798N/mm2≤βf f t w=1.22×160=195.2N/mm2正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、下撑杆件验算α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R4=6.554kN主梁轴向力：N XZ1= R X1/tanα1=6.554/tan(46.79°)=6.157kN下撑杆件轴向力：N X1= R X1/sinα1=6.554/sin(46.79°)=8.992kN下撑杆件的最大轴向压力：N X=max[N X1] =8.992kN下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=8992/(0.156×693)=83.176N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=8.992×103/A=8.992×103/693=12.975N/mm2≤f c w=185N/mm2符合要求！5、悬挑主梁整体稳定性验算主梁轴向力：N=N sz1-(N xz1)=2.052kN压弯构件强度：σmax=M max/(γW)+N/A=1.47×106/(1.05×141000)+2.052/2610=9.93N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
型钢悬挑脚手架(阳角)计算书.docx
型钢悬挑脚手架(阳角)计算书.docx型钢悬挑脚手架(阳角)计算书一.引言本文档旨在对型钢悬挑脚手架(阳角)进行计算和评估，以确保其安全可靠性。
本文档包含了以下内容：设计依据、设计参数、受力分析及计算、构件选型、施工方案等。
二.设计依据1. 《建筑结构荷载规范》2. 《建筑结构设计通则》三.设计参数1. 脚手架工作高度：10m2. 预计荷载：2000kg/m23. 悬挑长度：3m4. 脚手架构件材料：Q235 钢四.受力分析及计算1. 根据荷载参数和悬挑长度，进行受力分析，计算脚手架各部件受力情况。
2. 分析阳角结构的受力情况，并进行计算。
五.构件选型1. 根据受力分析结果，选择合适的型钢构件作为悬挑脚手架(阳角)的支撑结构。
2. 根据实际情况进行施工方案的调整，并选择合适的构件进行搭建。
六.施工方案1. 根据设计要求和选型结果，制定详细的施工方案，包括构件的安装顺序、固定方式等。
2. 进行安全评估，确保施工过程中的安全性。
七.附件本文档所涉及的附件包括：型钢悬挑脚手架(阳角)的设计图纸、受力计算表格等。
八.法律名词及注释1. 《建筑结构荷载规范》：国家推行的对建筑结构荷载计算和设计的规范标准。
2. 《建筑结构设计通则》：国家对建筑结构设计的通用规范。
型钢悬挑脚手架(阳角)计算书一.简介本文档是对型钢悬挑脚手架(阳角)的计算书，主要包括以下内容：设计依据、设计参数、受力分析、构件选型、设计计算、施工方案等。
二.设计依据1. 《建筑结构荷载规范》：规定了建筑结构设计时应考虑的荷载标准。
2. 《建筑结构设计通则》：对建筑结构的设计原则和要求进行了规定。
三.设计参数1. 脚手架工作高度：10m2. 预计荷载：2000kg/m23. 悬挑长度：3m4. 脚手架构件材料：Q235 钢四.受力分析1. 根据设计参数进行受力分析，确定脚手架各个部件的受力情况。
2. 阳角结构的受力分析，分析其受力特点和承载能力。
阳角型钢悬挑脚手架(阳角B)计算书
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数2、立杆荷载参数3、外排立杆纵距二、主梁布置及锚固参数平面图三、主梁验算1、1号主梁验算1号主梁图荷载标准值：q'=g k=0.205kN/m第一排立杆处：P1' =F1'=11.674kN；第二排立杆处：P2' =F2'=8.876kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=14.579kN；第二排立杆处：P2 =F2=11.221kN；计算简图如下：1）抗弯验算σ=M ma x/W=25.053×106/(141×103)=177.681 N/mm2≤[f]=215 N/mm2满足要求！2）抗剪验算V ma x=26.225kNτma x＝V ma x/(8I zδ)[bh02-(b-δ)h2]=26.225×1000×[88×1602-(88-6)×140.22]/(8×1130 0000×6)=30.993N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νma x=12.89 mm≤[ν]＝2l/250=2×1727/250=13.816mm满足要求！4）支座反力计算R1=-19.524kN；R2=46.062kN；2、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.3由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.853。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数2、立杆荷载参数二、主梁布置及锚固参数1、主梁布置参数平面图2、主梁锚固参数主梁外锚固点离建筑物距离b(mm) 100 压环钢筋直径d1(mm) 18主梁1锚固图主梁2锚固图主梁3锚固图三、一号主梁验算1、主梁验算主梁材料类型工字钢主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130主梁截面抵抗矩W x(cm3) 141 主梁自重标准值g k(kN/m) 0.205主梁材料抗弯强度设计值f(N/mm2) 205 主梁材料抗剪强度设计值τ(N/mm2) 125主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/360 荷载标准值：q'=g k=0.205kN/m第一排立杆处：P1' =F1'=8kN；第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=10.9kN；第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=1.754×106/(141×103)=12.44 N/mm2≤[f]=205 N/mm2 满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=10.997×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=12.996N/ mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.034 mm≤[ν]＝2l/360=2×1893/360=10.517mm满足要求！4）支座反力计算R1=-1.335kN；R2=8.068kN；R3=5.088kN；R4=10.619kN；2、支撑杆件设置支撑点号支撑方式材料类型距主梁外锚固点水平距离(mm) 支撑件上下固定点的垂直距离n(mm)支撑件上下固定点的水平距离m(mm)是否参与计算1 上拉钢丝绳1000 3300 2200 是2 下撑槽钢1500 3300 3100 是3、上拉杆件验算钢丝绳型号6×19 钢丝绳公称抗拉强度(N/mm2) 1400钢丝绳直径(mm) 17 钢丝绳不均匀系数α0.85钢丝绳安全系数k 8 钢丝绳绳夹型式马鞍式拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量n 3 花篮螺栓在螺纹处的有效直径de(mm)12 花篮螺栓抗拉强度设计值[ft](N/mm2) 170 主梁拉环直径d(mm) 20 焊缝厚度h e(mm) 10 焊缝长度l w(mm) 100 角焊缝强度设计值f tw(N/mm2) 160钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(3300/2200)=56.31°上拉杆件支座力：R S1=R3=5.088kN主梁轴向力：N SZ1= R S1/tanα1=5.088/tan(56.31°)=3.392kN上拉杆件轴向力：N S1= R S1/sinα1=5.088/sin(56.31°)=6.115kN上拉杆件的最大轴向拉力：N S=max[N S1] =6.115kN查表得，钢丝绳破断拉力总和：F g=151.5kN[F g]=α×F g/k=0.85×151.5/8=16.097kN≥N S=6.115kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×16.097/(2×15.19)=1个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=16.097×103/(π×122/4)=142.329N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×16.097×103/(π×202)=25.619N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=6.115×103/(10×100)=6.115N/mm2≤βf f t w=1.22×160=195.2N/mm2正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、下撑杆件验算下撑杆材料类型槽钢下撑杆截面类型5号槽钢下撑杆截面积A(cm2) 6.93 下撑杆截面惯性矩I(cm4) 26下撑杆截面抵抗矩W(cm3) 10.4 下撑杆材料抗压强度设计值f(N/mm2) 205下撑杆弹性模量E(N/mm2) 206000 下撑杆件截面回转半径i(cm) 1.94对接焊缝抗压强度设计值f c w(N/mm ) 185下撑杆件角度计算：α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R4=10.619kN主梁轴向力：N XZ1= R X1/tanα1=10.619/tan(46.79°)=9.975kN下撑杆件轴向力：N X1= R X1/sinα1=10.619/sin(46.79°)=14.57kN下撑杆件的最大轴向压力：N X=max[N X1] =14.57kN下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=14570/(0.156×693)=134.773N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=14.57×103/A=14.57×103/693=21.025N/mm2≤f c w=185N/mm2符合要求！5、悬挑主梁整体稳定性验算主梁轴向力：N=N sz1-(N xz1)=6.583kN压弯构件强度：σmax=M max/(γW)+N/A=1.754×106/(1.05×141000)+6.583/2610=11.85N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
σ = M max/(φb W x)=1.754×106/(0.894×141×103)=13.915N/mm2≤[f]=205N/mm2符合要求！6、锚固段与楼板连接的计算压环钢筋1压环钢筋2锚固点压环钢筋受力：N/2 =0.668kN压环钢筋验算：σ=N/(4A)=N/πd2=1.335×103/(3.14×162)=1.66N/mm2≤0.85×[f]=0.85×65=55.25N/mm2 注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度符合要求！四、二号主梁验算1、主梁验算主梁材料类型工字钢主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130主梁截面抵抗矩W x(cm3) 141 主梁自重标准值g k(kN/m) 0.205主梁材料抗弯强度设计值f(N/mm2) 205 主梁材料抗剪强度设计值τ(N/mm2) 125主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/360 荷载标准值：q'=g k=0.205kN/m第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=0.537×106/(141×103)=3.809 N/mm2≤[f]=205 N/m m2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=11.013×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=13.015N/ mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.027 mm≤[ν]＝2l/360=2×1710/360=9.5mm满足要求！4）支座反力计算R1=0.321kN；R2=-0.569kN；R3=11.714kN；2、支撑杆件设置3、下撑杆件验算下撑杆件角度计算：α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R3=11.714kN主梁轴向力：N XZ1= R X1/tanα1=11.714/tan(46.79°)=11.004kN下撑杆件轴向力：N X1= R X1/sinα1=11.714/sin(46.79°)=16.072kN下撑杆件的最大轴向压力：N X=max[N X1] =16.072kN 下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=16072/(0.156×693)=148.666N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=16.072×103/A=16.072×103/693=23.192N/mm2≤f c w=185N/mm2符合要求！4、悬挑主梁整体稳定性验算主梁轴向力：N =N xz1 =11.004kN压弯构件强度：σmax=M max/(γW)+N/A=0.537×106/(1.05×141000)+11.004/2610=3.631 N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
