LED广告牌制作方法在论坛上看到有人问LED广告牌，其实这个在网上很容易搜到，现将其中一篇个人认为比较详细（至少我看懂了）的贴上来，供大家参考。
概述1. 门头LED条屏门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。
随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。
门头的LED条屏应用，将会是LED屏走向平民化的重要大转折。
2. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数， 日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕提供了材料保障。
LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。
加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。
所以自行组装LED屏幕，在当地销售，可以获得最大利润。
我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。
效果图如下图:LED条屏幕的分类:LED横幅条屏幕的组成和小LED条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。
这里着重说明与小LED条屏幕的区别。
重复的概念或者不明白的地方请仔细阅读<手把手教你组装LED条屏幕>门头LED条屏 小LED条屏 对应教程 <教你组装门头LED条屏> <手把手教你组装LED条屏幕>屏幕环境 户内,半户外，户外 户内,半户外应用场合 门头横幅，招牌 店面，柜台 亮度 超高亮度，能否在阳光下观看 高亮度 密度（点距） 30mm/20mm/15mm/12mm/10mm/7.6mm 7.62mm/4.75mm/4mm屏幕大小 长度超过15米 高度超过0.5米 1.95m x 0.12m分辨率 512x32 / 1024x64 256x16 128x32字体 任意 16x16点简体宋 LOGO和图片 支持 不支持 扫描 1/16 1/8 1/4 1/16控制卡 门头LED控制卡 低成本LED条屏控制卡- -单元板:门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
发光字制造方法
发光字制造方法.doc发光字制造方法引言发光字是一种常见的装饰材料，广泛应用于商业标识、广告牌和室内装饰等领域。
发光字的制造方法有多种，本文将介绍其中几种常见的制造方法。
1. 焊接制造方法焊接制造方法是一种常见且经济实用的制造发光字的方法。
具体步骤如下：- 准备金属字框：通过弯曲金属材料（如不锈钢等）制作字框的形状。
- 清理和打磨：清洁金属字框的表面，并使用砂纸进行打磨，以确保表面光滑。
- 焊接灯管：将荧光灯管或LED灯管焊接在字框内部。
- 等电镀处理：将焊接的发光字进行电镀处理，以增加美观度和耐久性。
- 安装和测试：安装发光字至所需位置，并进行灯管的测试，确保发光效果正常。
2. 注塑制造方法注塑制造方法是一种制造发光字的精确且高效的方法。
步骤如下：- 设计字体和字框：使用计算机辅助设计（CAD）软件设计所需字体和字框。
- 制作字模：将设计好的字体和字框通过数控机床等设备制作成字模。
- 熔融注塑：将合适的聚苯乙烯（PS）等注塑料料粉末熔融，并将熔融的塑料注入字模中。
- 冷却和固化：待注塑完成后，将字模放置在冷却装置中，使塑料迅速冷却和固化。
- 后续处理：切除多余的塑料，进行打磨、抛光和电镀等后续处理工艺。
- 安装和测试：安装发光字至所需位置，并进行灯管的测试。
3. 激光切割制造方法激光切割制造方法是一种精确且适用于各种材料的发光字制造方法。
具体步骤如下：- 设计字体和字框：使用计算机辅助设计（CAD）软件设计所需字体和字框。
- 材料准备：准备所需材料，例如金属板材、亚克力板等。
- 激光切割：使用激光切割机根据设计的字体和字框形状进行切割。
- 后续处理：切除多余的材料，并进行打磨、抛光和电镀等后续处理工艺。
- 安装和测试：安装发光字至所需位置，并进行灯管的测试。
结论发光字制造方法有多种，每种方法都有其独特的优势。
焊接制造方法适用于对成本要求较低的场合，注塑制造方法则适用于需要精确和高质量的发光字制作，而激光切割制造方法则适用于不同材料的发光字制作。
LED广告字发光字铁皮字制作流程方法教程
LED 广告字制作流程XXXXXXXXXXX公司目 录一、LED灯串产品介绍及比较1、LED灯串产品的概述2、LED产品的应用范围3、LED色彩系统的描述及特点4、LED产品性能参数5、LED照明与普通霓虹灯照明运营成本比较6、户外广告载体性能比较二、相关材料介绍1、字体材料及加工方法2、线材3、控制单元4、变电箱三、前期设计1、绘画字体并排孔2、制作效果图3、绘制施工图四、制作和组装1、LED灯串安装插式及配线2、控制单元的组装五、现场施工1、招牌的安装2、电力系统的安装六、完成案例一、LED灯串产品介绍1、LED灯串产品的概述LED灯串产品，是采用先进的LED半导体芯片作为发光组件，利用大规模集成控制技术完成复杂的灯光变化及控制效果，是取代传统夜景照明和装饰的换代产品，是一种环保节能、科技含量很高、简洁明亮、控制丰富的亮化装饰及照明光源，专门用于立体字内的发光、各种标识、景观设计装饰、楼宇亮化光源。
2、LED产品的应用范围LED色彩系列可广泛应用在︰1）、建筑、景观、环境、桥梁、体育场和机场的市政照明；2）、学校、医院、古建筑、教堂、和公司的建筑照明；3）、展览会、音乐会和时装作秀的事件照明；4）、饭店、旅游胜地、餐馆、游轮和温泉浴场的照明；5）、商场、店铺设计、陈列品等的零售照明；6）、地面、水景、喷泉、游泳池和温泉的景观照明；7）、戏剧、电视演播室、电影布景、舞蹈和摄影的舞台照明；8）、卧室与家庭住宅照明；9）、展览会、天文馆、动物园、水族馆和纪念馆的陈列品与教学照明；3、LED色彩系统的描述及特点LED色彩是相对于传统的霓虹灯、灯箱、路牌和磁翻板及LED显示屏以外的一种全新的集广告、装饰和美化环境于一身的户外显示媒体。
主要应用于色彩字，LED显示路牌，LED色彩变化装饰楼宇等众多户外夜景照明场所。
它具有以下特点︰¾显示部分是由独立控制的LED灯串构成的图案，可以是文字（如楼宇标识），也可以是图形（如企业LOGO）。

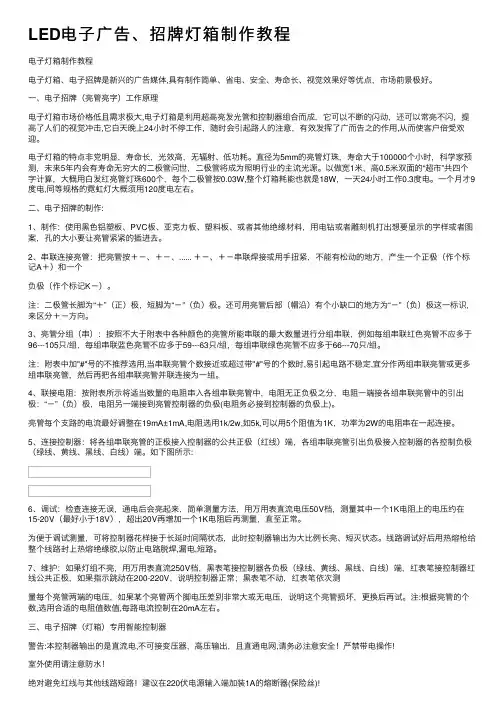

LED电子广告、招牌灯箱制作教程
LED电⼦⼴告、招牌灯箱制作教程电⼦灯箱制作教程电⼦灯箱、电⼦招牌是新兴的⼴告媒体,具有制作简单、省电、安全、寿命长、视觉效果好等优点，市场前景极好。
⼀、电⼦招牌（亮管亮字）⼯作原理电⼦灯箱市场价格低且需求极⼤,电⼦灯箱是利⽤超⾼亮发光管和控制器组合⽽成，它可以不断的闪动，还可以常亮不闪，提⾼了⼈们的视觉冲击,它⽩天晚上24⼩时不停⼯作，随时会引起路⼈的注意，有效发挥了⼴⽽告之的作⽤,从⽽使客户倍受欢迎。
电⼦灯箱的特点⾮党明显，寿命长，光效⾼，⽆辐射、低功耗。
直径为5mm的亮管灯珠，寿命⼤于100000个⼩时，科学家预测，未来5年内会有寿命⽆穷⼤的⼆极管问世，⼆极管将成为照明⾏业的主流光源。
以做宽1⽶，⾼0.5⽶双⾯的“超市”共四个字计算，⼤概⽤⽩发红亮管灯珠600个，每个⼆极管按0.03W,整个灯箱耗能也就是18W，⼀天24⼩时⼯作0.3度电。
⼀个⽉才9度电,同等规格的霓虹灯⼤概须⽤120度电左右。
⼆、电⼦招牌的制作:1、制作：使⽤⿊⾊铝塑板、PVC板、亚克⼒板、塑料板、或者其他绝缘材料，⽤电钻或者雕刻机打出想要显⽰的字样或者图案，孔的⼤⼩要让亮管紧紧的插进去。
2、串联连接亮管：把亮管按＋－、＋－、...... ＋－、＋－串联焊接或⽤⼿扭紧，不能有松动的地⽅，产⽣⼀个正极（作个标记A＋）和⼀个负极（作个标记K－）。
注：⼆极管长脚为“＋”（正）极，短脚为“－”（负）极。
还可⽤亮管后部（帽沿）有个⼩缺⼝的地⽅为“－”（负）极这⼀标识,来区分＋－⽅向。
3、亮管分组（串）：按照不⼤于附表中各种颜⾊的亮管所能串联的最⼤数量进⾏分组串联，例如每组串联红⾊亮管不应多于96---105只/组，每组串联蓝⾊亮管不应多于59---63只/组，每组串联绿⾊亮管不应多于66---70只/组。
注：附表中加"#"号的不推荐选⽤,当串联亮管个数接近或超过带"#"号的个数时,易引起电路不稳定,宜分作两组串联亮管或更多组串联亮管，然后再把各组串联亮管并联连接为⼀组。
【2018最新】led广告屏制作教程word版本 (5页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==led广告屏制作教程篇一：led显示屏制作图文教程LED显示屏制作教程一、下料：1、根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。
用卷尺勾住板子边缘（如图1），测量出的尺寸为显示屏的长度。
1 单元板摆放整齐，卷尺勾住单元板的边2、量出的实际尺寸减去1-2毫米作为下料尺寸（如图2）。
2 实际长度191.3厘米，下料尺寸为191.2厘米3、竖向摆放单元板，测量出的尺寸是单元板的宽度（如图3）。
注意单元板上箭头方向要一致。
图3二、组装：4、下好料后，先用电钻打眼，然后用自攻钉或者铆钉将外框组装好。
注意固定孔要打在塑料拐角跟型材接触的地方（(来自:WwW. : led广告屏制作教程 )如图4）。
图45、框子组装好后，将单元板上横向、竖向箭头各按照同一个方向摆放整齐（注意箭头一定要完全一致）。
把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上（如图5）。
图56、将横向的单元板用排线连到一起，注意排线不要翻转，不能插错（如图6）。
两头的板子靠边的一侧空出不用安装排线。
图67、连接电源线。
红正黑负，单元板上VCC为正，GND为负。
一定要仔细检查正负不能接反，否则会烧坏单元板或者其他部件。
一般三到四块板子为一组并联接到一起，引出正负两个接头，往开关电源的相应输出端接（如图7），具体接法后面有详细说明。
图78、固定扁铁。
单元板拧上磁铁后，根据框体的相应宽度截好所要用的扁铁。
将扁铁用自攻钉或者铆钉固定到框体上（如图8，图9）。
注意刚才磁铁拧在单元板最边上的螺丝上，是为了两块单元板用一根扁铁（如图10）。
一般应先将一侧的扁铁都打眼固定好后，再打另一侧的眼，打眼时要将框体往一起挤，这样做出来的框体不会走形。
图8 打眼图9 固定扁铁图109、所有扁铁固定好后，用吸尘器将屏幕背面的铝屑，灰尘等吸干净（如图11）。
基于单片机的LED广告牌设计
基于单片机的LED广告牌设计随着科技的不断发展，LED广告牌已经成为了我们生活中不可或缺的一部分。
传统的LED广告牌通常采用简单的控制电路和显示电路，无法实现复杂的显示效果和控制功能。
为了解决这一问题，本文将介绍一种基于单片机的LED广告牌设计。
基于单片机的LED广告牌设计是将单片机作为控制核心，通过编程实现LED灯的亮灭控制和显示内容的动态刷新。
具体来说，该设计包括以下几个部分：单片机控制电路：选用常见的单片机如Arduino、STM32等作为控制核心，通过编写程序实现对LED灯的控制和显示内容的动态刷新。
LED显示电路：将多个LED灯按照一定的图案进行排列，组成一个LED 显示屏。
通过控制每个LED灯的亮灭状态，实现显示内容的动态刷新。
电源电路：为单片机和LED灯提供稳定的电源，保证广告牌的正常工作。
通信接口：通过串口或蓝牙等通信接口，将单片机与计算机连接起来，方便程序的调试和烧录。
单片机：选用常见的Arduino UNO或STM32单片机作为控制核心，具有丰富的IO接口和可扩展性。
LED显示屏：根据设计需求选择合适的LED显示屏，如32×32点阵LED显示屏或48×16点阵LED显示屏等。
电源：选用稳定的开关电源或线性稳压电源，为单片机和LED灯提供稳定的电压和电流。
通信接口：选用常见的串口或蓝牙模块作为通信接口，方便程序的调试和烧录。
程序流程：首先进行初始化操作，包括设置IO口、初始化串口等；然后进入主循环，根据预设的显示内容逐行扫描LED显示屏，通过控制每个LED灯的亮灭状态实现显示内容的动态刷新。
显示效果：可以通过编程实现多种显示效果，如滚动字幕、图片显示等。
同时也可以通过更改程序实现不同的显示效果，以满足不同的设计需求。
控制方式：可以通过串口或蓝牙等通信接口实现与计算机的通信，从而实现对广告牌的控制。
例如可以通过计算机发送指令来控制LED显示屏的显示内容、亮度等参数。
简易led电子广告牌设计
简易led电子广告牌设计随着城市化的发展和经济水平的提高，广告已成为商业销售和品牌宣传的重要手段。
在无数的广告宣传中，LED电子广告牌越来越受欢迎，其靓丽的外观和不断变换的内容增强了品牌知名度和消费者对产品的记忆力。
本篇文章将介绍一种简易的LED电子广告牌设计方案。
一、原理在实现LED电子广告牌之前，我们需要了解LED的原理。
LED是发光二极管，其工作原理是将电通过二极管，使其形成电子空穴对而发光。
简单说，电在二极管中流动，电子会与空穴碰撞，放出光纤。
二、材料1.led灯珠：这是制作LED电子广告牌的最要材料。
我们需要购买大量的LED灯珠，通常采用红色、绿色和蓝色三种颜色（RGB）。
LED灯珠可根据需要的亮度和尺寸进行选择。
2.电路板：电路板是LED灯珠的载体，可选择单面或双面电路板。
3.电路元件：电路元件包括电容、电阻、开关和继电器等等。
4.控制系统：可采用控制系统控制LED电子广告牌的内容和变换效果。
如：单片机、WiFi模块等。
5.外框：LED电子广告牌需要一个外框来保护电路板和装置LED灯珠。
三、设计步骤1.选择LED灯珠。
根据需要的亮度和颜色选取LED灯珠。
2.安装LED灯珠。
将LED灯珠焊接到电路板上。
3.制作控制电路。
根据需求设计好控制系统，并对电阻、开关、继电器等进行定制。
4.组装LED电子广告牌。
将电路板固定到外框上，并将控制系统连接至LED灯珠。
5.测试。
完成LED电子广告牌的组装后，进行测试，确保其能正常发光和变换。
四、注意事项1.选择质量好的材料，尤其是LED灯珠，选择知名厂家的品牌。
2.制作过程中要仔细，避免接触到金属铜线而造成短路。
3.排除电路中的杂音和干扰信号，以确保广告牌能正常运行。
4.定期检测广告牌，及时更换灯珠和维护设备。
五、总结随着市场竞争的加剧，广告宣传已成为商业发展的必要手段。
而简易LED电子广告牌则比传统的广告牌更加灵活、多变和易于制作。
通过本文介绍的方式，你可以自己设计制作一款LED电子广告牌，不仅能够满足自己的需求，也能够在商业宣传方面为自己的事业添砖加瓦。
广告牌制作流程
广告牌制作流程广告牌是商业宣传的重要工具，它能够吸引顾客的注意力，传递产品信息，提升品牌形象。
在制作广告牌的过程中，需要经过一系列的步骤和工作，才能最终完成一个令人满意的作品。
下面将介绍广告牌的制作流程。
1.确定设计方案。
首先，制作广告牌的第一步是确定设计方案。
设计方案需要根据广告牌的用途、目标受众、所处环境等因素进行综合考虑。
设计方案要求能够吸引目标受众的注意，传达清晰的信息，展现品牌形象。
2.制作设计稿。
确定设计方案后，需要进行设计稿的制作。
设计师根据设计方案进行细化，包括广告牌的整体构图、色彩搭配、文字排版等。
设计稿需要经过反复修改和完善，直至满足客户的要求。
3.选择材料。
在设计稿确定后，需要选择适合的材料进行制作。
广告牌的材料选择直接影响到广告牌的质量和使用寿命。
常见的广告牌材料包括塑料、金属、亚克力等，根据实际需求进行选择。
4.印刷制作。
设计稿确定并选择好材料后，就需要进行印刷制作。
印刷制作需要选择专业的印刷厂进行合作，确保印刷质量和准确度。
印刷制作包括图案、文字的印刷，以及材料的裁切和组装。
5.安装悬挂。
印刷制作完成后，需要进行广告牌的安装和悬挂。
安装悬挂需要考虑到广告牌的位置、高度、固定方式等因素，确保广告牌的稳固和安全。
6.验收和调整。
最后一步是进行广告牌的验收和调整。
验收需要检查广告牌的印刷质量、材料质量、安装效果等，确保符合设计要求。
如果有需要，还需要进行一些调整和修正。
通过以上流程，一个完整的广告牌制作过程就完成了。
每一个步骤都需要精心设计和严格执行，才能最终呈现出优秀的广告牌作品。
希望以上内容对广告牌制作有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我做过这样的毕业设计，16*64点阵显示屏，可以各种显示，时间，温度等功能。
给你一个参考：可以去我的博客下载：LED 点阵汉字显示屏概述这次比赛制作由于时间紧，同时为了降低制作难度，仅作了四个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。
设计制作主要运用于学校的宣传栏，如：本科评估的各种信息，学校学院重要通知，天气预报等各种信息。
系统设计一硬件电路（1）系统组成：主要硬件电路：LED 点阵条屏是由 16 个 8*8 的 LED 点阵块组成，形成 16*64 矩形点阵，以AT89S51为控制核心。
显示屏的其他主要硬件有：①带锁存输出的 8位移位寄存器74HC595，作为LED的列线驱动输入；②四六译码器 74LS154，作为 LED行线的译码选择（实际制作中考虑成本问题改为两个74HC138联合）；③三极管 9012，连接四六译码器的十六个输出端，作为开关使用，驱动LED的行线。
图二 AT89S51单片机最小系统AT89S51相关器件连接的接脚如下：PA0-PA3连接4-16译码器的输入口A，B，C，D；PB0-PB3连接74HC595的输入口 SI，SCK，RCK；PD6-PD7作串口通信使用连接RxD,TxD 两个三八译码器74LS138组成的16个输出端连接 16 个 9012的三极管的基极 B，发射极E 连接5V电源，集电极C连接到三个汉字点阵的16 个行线控制端。
点阵的 48 列数据线驱动由 6 片74HC595 级联组成，前一片 74HC595 的 Q’H 引脚连接下一片的SI引脚，各片的SCK、RCK、SRCLR、G引脚分别并联。
（2）LED点阵块图三 LED点阵块8*8的LED点阵为单色行共阴模块，单点的工作电压为正向（Vf)=1.8 v ,正向电流（IF）= 8-10 mA 。
静态点亮器件时（64点全亮）总电流为 640mA，总电压为 1.8 v，总功率为 1.15 W。
动态时取决于扫描频率（1/8或1/16秒），单点瞬间电流可达 80-160 mA。
16*16点阵静态时16*16*10mA,动态时单点电流80-160mA。
实际测试：整机电流700 mA（2）移位寄存器74HC595图四 74HC595内部逻辑图74HC595是带锁存输出的8位移位寄存器，其管脚见下图，其中SI是串行数据的输入端；VCC、GND分别为电源和地；RCK是存储寄存器的输入时钟，SCK是移位寄存器的输入时钟，SCLR 是移位寄存器的输入清除，Q’H是串入数据的输出，G是对输入数据的输出使能控制，QA~QH 串入数据的并行输出。
从SI口输入的数据在移位寄存器的SCK脚上升沿的作用下输入到74HC595中，在RCK脚的上升沿作用下将输入的数据锁存在74HC595中，当G为低电平时时，数据并行输出。
SCLR为移位寄存器的输入清除端。
（3） 74HC138以及驱动电路图五 74HC138以及驱动电路实物图4-16线译码器（用两块74HC138组成），其管脚如图所示，A，B，C，D为译码的输入端，值的区间从0000到1111，Y1~Y15是对应A，B，C，D四个输入引脚的输出脚，其中选中的线用输出低电平，没有选中的输出高电平，G1、G2是使能端，只有输入相应D低电平才能使译码器正常工作。
驱动三极管为16个9012，用万能板焊接。
二软件设计单片机方的程序设计单片机在LED点阵汉字显示系统中主要负责数据的接收、存储和扫描显示 LED点阵屏三大主要功能。
串行移动的子程序设计这是一个通用子程序，在显示子程序中都要被调用，功能是移位寄存器 74HC595接收单片机发出的点阵行数据，逐位移动到对应位置后再进行锁存和输出工作，同时对四六译码器进行开关工作，控制屏幕的显示。
部分程序：初始化程序：#include <AT892051.H>#define uchar unsigned char#define uint unsigned int#define SPEED 3uchar col,disrow;uint word;uchar code HZ[];uchar BUFF[6];void loadoneline(void);void sendoneline(void);发送部分程序：void sendoneline(void){char s;uchar inc;if(col<8)inc=0;else inc=1;for(s=4+inc;s>=0+inc;s--){SBUF=two_onebyte(BUFF[s],BUFF[s+1]); while(!TI);TI=0;}}三调试调试主要分为硬件调试和软件调试：硬件调试：在焊接电路板的时候，应该从最基本的最小系统开始，分模块，逐个进行焊接测试。
在对各个硬件模块进行测试时，要保证软件正确的情况下去测试硬件，要不然发生错误时，不知道到底是哪一方出错了。
当然，在设计的过程中也存在着失误和不足。
软件调试：软件部分是先参考书上的例子，然后自己根据硬件电路写程序，由于以前所学是C语言，所以这个系统在编写程序过程中都采用C语言编写。
刚刚开始，编写不会一次性通过，经过仔细分析修改最后编译成功。
但是，在实际写如S51中，LED显示屏出现各种各样的乱码，通过再次认真仔细分析多次修改程序后，程序能够正常运行。
四总结在 LED点阵汉字显示屏的设计过程中，学到了很多东西，基本了解了整个嵌入式开发的流程。
例如，在进行整个设计之前，应该先根据需求分析，对单片机进行选型，然后对各个硬件模块进行搭试。
在画PCB电路板的时候，要注意基本的布板原则。
例如，在进行PCB布板的时候，滤波电容不够靠近芯片的电源脚和地脚。
在进行搭试点阵块的时候，因为电压过高，导致点阵块损坏。
这次第一届电子设计制作，本人受益非浅，在以后的电子设计制作过程中一定吸取教训。
参考文献：[1]何立民．单片机应用技术选编[M]．北京：北京航空航天大学出版社．1998．[2]杜春雷．如何使用Visual Basic 6．0 dP3~ [M]．北京：机械工业出版社，1999．[3]孙育才．新型AT89S51系列单片机及其应用[M]．北京：清华大学出版社．2005．经验小结：1，在头文件增加“#pragma SRC(LED.ASM)”语句，可以生成汇编文件，对于理解汇编语言程序是有很大的好处的。
2，在制作PCB板过程中，业余条件下很难做双面板，不地不做的时候考虑如何布线才能达到最优最好。
3，在“/WNFZQ.htm”；Keil C51软件的安装，按照该软件的安装，可以得到无限量的程序编译。
因为在写程序的过程中发现，KEIL C51 只能编译2K的程序代码，不够用。
用C编写，感觉很容易理解。
程序编写过程中最好是先参考别人的程序，再修改能不能实用自己的程序要求，之后才自己去编写完全属于自己的程序。
4，单片机仿真软件 PROTEUS 也是很不错的。
在上面可以仿真很多东西。
设想：1，可以挂在学校的十字路口，提供日期，时间，温度，湿度等天气信息，服务广大同学。
2，可以和电脑相连接，实现同步显示。
做一个完整的系统。
进一步学习下面的软件或者语言（知识）：BVprotel 99 sekeil c51proteusc/c++easy isp 51Easy 51Pro.exe2007-5-25下面为静止显示“农林大学”四个字的程序：#include <REG51.h>#define uchar unsigned char#define uint unsigned intuchar disrow;uchar code HZ[];uchar BUFF[9];void loadonelineandsend(void);/********************************************//*******************************************************/void main(void){while(1){for(disrow=0;disrow<16;disrow++){loadonelineandsend();P1=0x10+disrow;P1=0x20+disrow;}}}/******************************************************/void loadonelineandsend(void){uchar s;int q;q=0;for(s=0;s<4;s++){BUFF[q]=HZ[32*s+disrow*2];BUFF[q+1]=HZ[32*s+disrow*2+1];SBUF=255-BUFF[q+1];while(!TI);TI=0;SBUF=255-BUFF[q];while(!TI);TI=0;}}/******************************************************//***********农林大学********************************************/uchar code HZ[]={0x01,0x00,0x01,0x00,0x7F,0xFE,0x41,0x02,0x81,0x04,0x02,0x00,0x02,0x08,0x05,0x18, 0x09,0x20,0x18,0xC0,0x28,0x80,0x48,0x40,0x88,0x30,0x0A,0x0E,0x0C,0x04,0x08,0x00, 0x08,0x20,0x08,0x20,0x08,0x20,0x08,0x24,0xFE,0xFE,0x08,0x20,0x18,0x60,0x1C,0x70, 0x2A,0xA8,0x28,0xAE,0x49,0x24,0x8A,0x20,0x08,0x20,0x08,0x20,0x08,0x20,0x08,0x20, 0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x04,0xFF,0xFE,0x01,0x00,0x02,0x80,0x02,0x80,0x02,0x40,0x04,0x40,0x04,0x20,0x08,0x10,0x10,0x0E,0x60,0x04,0x00,0x00, 0x22,0x08,0x11,0x08,0x11,0x10,0x00,0x20,0x7F,0xFE,0x40,0x02,0x80,0x04,0x1F,0xE0, 0x00,0x40,0x01,0x84,0xFF,0xFE,0x01,0x00,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00, };参考资料：/question/92623761.htmlLED广告牌制作最简单的教程准备工夫先介绍一下制作上用到的材料 (全部材料电子城有售)1.微动开关 (2-3元一个)2.LED 灯 (颜色：白、蓝、绿、红、灯、黄、自动闪灯等.....除自动闪灯外，所有颜色都有大头与细头两种) (1-5 元不等)3.电池 (银锌纽扣电池的好处有二：一是易于藏在模型中、二是一粒就有 3V 电流 1. 制作开关步骤一：先选择出适用的微动开关 (当然尺寸要比模型部件细小)步骤二：由于模型胶较厚，所以先用工具将内部磨薄，与及在适当位置打开缺口，方便开关的按钮外露步骤三：把两条电线分别接上开关的正极与负极步骤四：检查开关能否正确藏于部件中的同时，试看部件能否正确拼合2.LED灯连接步骤一：把两条电线分别接上LED的正极与负极 (通常长为正，短为负，但不是定律，所以最好测试一下)步骤二：用胶纸把电线包好，以免电线短路 (用甚么胶纸也没所谓，反正只有3V 电压)注：如用在潮湿的情况下，为了安全起见，请用电工胶布3. 放置LED灯枪头选用细头的LED灯制作步骤一：剪去枪头的接位及打通其位置步骤二：由于LED灯头尾部较阔，而部件又没有那么宽阔，所以要在部件中刻出一个凹槽方可把灯藏好注：要如何把灯藏好要看部件本身的空间，所以没有定律，大家随机应变吧!枪中描准器的空间较大所以会选用大头的LED灯制作步骤一：一样的做法，剪去前头接位及打通其位置步骤二：把LED灯脚屈曲成一个可以固定在部件的形状，注意一点，正、负极要分开, 否则会短路步骤三：把电线度好位置，在中间剪出胶囊以接驳之用注：如经验少而未能剪出中间的接位(因为较易剪断)，大可以用两条电线分开连接步骤四：接好电线，先测试一下有否把两支LED的正负极接错 (如接错应该细头果支不会着)4. 选择放置电池的位置要选择一个适当的位置并不容易，因为空间不太多,此次选用了较细尺寸的电池 (CR1220) 即 PG Zeta高达头用的那种.步骤一：一如以往，把没用的地方通通剪去，因部件的情况而选择位置吧步骤二：当然要试试能否把电池放进那空间5. 制作电池盒由于市面上可买到的电池盒尺寸都相对巨大，所以我们要度身订做制作使用的材料是一般模型店买到的模型胶板步骤一：把胶板剪裁出比电池大的尺寸，以及剪出多条胶条作准备之用步骤二：没有精确的量度工具，所以 起来看看高度是否合适步骤三：用模型胶水贴着胶条砌成一个凹字，再把面版贴上，制作出图中间的形状 (把多余的切去)步骤四：在上方及下方分别开一个洞，作放置铁片之用这次采用的铁片原料，是一般买袜子时的扣，这铁片相当好用，易屈曲之余又不易断裂步骤五：把铁片屈曲成 Z 形，方便放进先前准备的位置步骤六：把前后两方都分别制成图中形状，注：因为这种电池的负极在上方而正极是可以接在下方或左右两边，但放在左右两边有机会接触到负极，所以建议放在下方6. 接上电池盒步骤一：把电池盒放在预先安排好的位置，尺寸刚刚好!...... (其实系制作电池盒时己经度好尺寸)步骤二：接好电线，先把LED果边的线接好 (把负极接在电池盒的负极位)注：其实把LED果边的正极接在电池盒的正极亦可，只要不是把正极接去负极即可步骤三：把电池盒的正极驳在开关制的其中一条电线上即可，因为开关没有正负极之分步骤四：老生常谈，接好就测试下吧!步骤五：把开关的电线扭成 S 形，因为枪柄是可动的，S 形可以提供足够的弹性，当然要看部件空间而定步骤六：把枪合拼好，再试试枪柄活动时会否令到电路接触不良，如有的话当然是作出修正7.制作电池盒盖相信大家都己有一定模型经验，制作一个适合的电池盒盖吧!LED广告牌制作方法LED广告牌就是充分利用LED发光二极管的节能环保的特点，制作出五光十色的招牌，广告牌又名：LED电子灯箱，LED发光字，LED防水招牌，LED发光字、LED外发光字、LED铁皮发光字、LED锌铁发光字、LED不锈钢发光字、LED钛金发光字、LED铝板发光字LED外露发光字、LED七彩发光字、LED灯箱字，现根据广大朋友的要求，深圳市健炜创光电科技有限公司把多年来的LED招牌制作经验与大家分享，如有疑问或有更好的方法请与我们联系。
