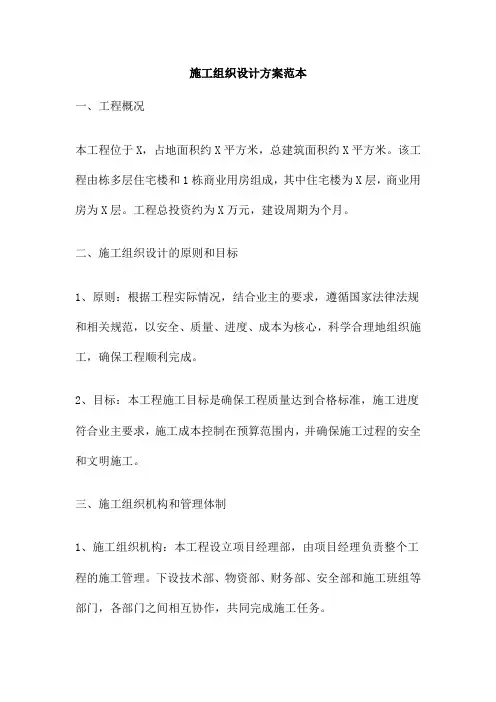

施工组织设计方案范本
施工组织设计方案范本一、工程概况本工程位于X，占地面积约X平方米，总建筑面积约X平方米。
该工程由栋多层住宅楼和1栋商业用房组成，其中住宅楼为X层，商业用房为X层。
工程总投资约为X万元，建设周期为个月。
二、施工组织设计的原则和目标1、原则：根据工程实际情况，结合业主的要求，遵循国家法律法规和相关规范，以安全、质量、进度、成本为核心，科学合理地组织施工，确保工程顺利完成。
2、目标：本工程施工目标是确保工程质量达到合格标准，施工进度符合业主要求，施工成本控制在预算范围内，并确保施工过程的安全和文明施工。
三、施工组织机构和管理体制1、施工组织机构：本工程设立项目经理部，由项目经理负责整个工程的施工管理。
下设技术部、物资部、财务部、安全部和施工班组等部门，各部门之间相互协作，共同完成施工任务。
2、管理体制：本工程实行项目经理负责制，各部门按照职责分工合作。
施工过程中实行定期检查、汇报制度，及时发现和解决问题，确保施工质量和进度。
四、施工计划和安排1、施工计划：根据业主的要求和工程实际情况，制定详细的施工计划，包括施工进度、施工质量、施工成本等方面的控制计划。
2、施工安排：根据施工计划，合理安排人力、物力和财力资源，确保施工顺利进行。
同时加强与业主、设计单位、监理单位等相关方的沟通与协调，确保各方合作顺利。
五、施工方法和工艺流程1、施工方法：根据工程特点和技术要求，选择合适的施工方法和工艺流程。
本工程主要采用钢筋混凝土框架结构，其中框架结构采用预应力混凝土管桩基础。
2、工艺流程：本工程的工艺流程包括测量放线、桩基施工、钢筋工程施工、模板工程施工、混凝土工程施工等环节。
具体流程如下：（1）测量放线：按照设计图纸要求进行测量放线，确定建筑物的位置和标高。
（2）桩基施工：根据设计要求进行桩基施工，包括桩位测放、桩机就位、桩基成孔、钢筋笼制作和安装、混凝土灌注等环节。
（3）钢筋工程施工：根据设计要求进行钢筋工程施工，包括钢筋加工、钢筋连接、钢筋安装等环节。
25-28#临时用电施工组织设计 - 副本
目录一工程概况 3 二电源、线路设施布置 3三 4四导线及截面选择 8五配电箱及开关箱的设置 9六施工现场总配电系统示意图 12 七配电箱系统图 13 八接地与接零保护 14 九电气安全管理制度及技术措施 15一、工程概况新疆生产建设兵团农十二师西山农牧场障性住房一期项目25-28#楼，本工程结构形式为砖混结构，地上六层，地下一层。
抗震等级为二级，设计抗震烈度为8度。
本工程屋面防水等级为三级，地下室防水等级为二级，耐火等级为二级，耐久年限为50年。
地基承载力特征值450Kpa。
本工程采用TN-S系统，三级配电二级保护。
二、电源、线路设施布置1、根据现场用电设备具体分布情况，详细统计现场用电负荷，现场设配电室1间，总配电箱1个，分配电箱3个，照明分箱两台，开关箱11个，4个照明开关箱，根据现场实际用电情况，设置施工现场临时用电总平面图。
为了现场整洁及安全，配电线路采用电缆埋地敷设。
严格按照GB50303-2002、JGJ46-2005规范制定方案。
2、施工方案（1）根据统计、计算、选择好的用电设备及导线提出材料计划，包括购置新的电器设备、维修保养，测试原旧设备，为施工提供必要条件。
（2）施工要求及程序：线路配电箱安装→接地安装→接地电阻测试→配电系统检测→送电（3）严格按照JGJ59-2011规范设置配电系统，即三级配电两级保护：总箱必须设置纵隔离开关总漏电开关，开关箱必须达到一机、一闸、一漏、一箱：总箱配电室设置在临近变压器电源的地方，分箱设在负荷集中的地方，开关箱设在设备跟前不超过3米的地方。
（4）本工程采用TN-S系统，建筑物基础内敷设-40*4的镀锌扁钢与柱内两根主筋可靠联结作为接地装置，接地电阻接地电阻≤10Ω，以实测值为准，不够的增加室外人工接地装置，所有接地材料均为镀锌件。
3、供电形式（1）本工程配电系统采用TN-S接零系统，电气设备的金属外壳必须与保护零线连接。
（2）现场用电主要用于搅拌机、塔吊、振动器、钢筋加工、木工加工需要；临时照明用电为：400W射灯10个，现场施工用照明为探照灯2个。

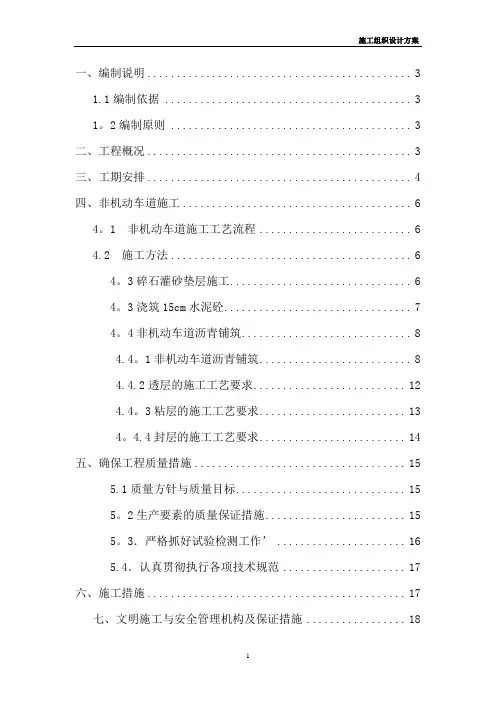

非机动车道施工组织设计方案 - 副本
一、编制说明 (3)1.1编制依据 (3)1。
2编制原则 (3)二、工程概况 (3)三、工期安排 (4)四、非机动车道施工 (6)4。
1 非机动车道施工工艺流程 (6)4.2 施工方法 (6)4。
3碎石灌砂垫层施工 (6)4。
3浇筑15cm水泥砼 (7)4。
4非机动车道沥青铺筑 (8)4.4。
1非机动车道沥青铺筑 (8)4.4.2透层的施工工艺要求 (12)4.4。
3粘层的施工工艺要求 (13)4。
4.4封层的施工工艺要求 (14)五、确保工程质量措施 (15)5.1质量方针与质量目标 (15)5。
2生产要素的质量保证措施 (15)5。
3．严格抓好试验检测工作’ (16)5.4．认真贯彻执行各项技术规范 (17)六、施工措施 (17)七、文明施工与安全管理机构及保证措施 (18)7。
1成立安全生产管理机构 (18)7。
2健全落实安全生产责任制 (18)7.3加强宣传教育，开展员工安全培训 (18)7.4 加强施工现场安全制度的执行 (19)7.5安全保证措施 (19)7。
6、文明施工、防止环境污染 (20)一、编制说明1。
1编制依据1．马青改提升改造B标招标文件；2．国家现行设计规范、施工规范及验收标准；3．通过对施工现场的踏勘、施工调查所获取的资料；4。
《公路沥青路面设计规范》1.2编制原则1．本施工方案是在保证质量、工期、安全的前提下编制的；2．根据我单位目前在建工程较少,大量的机械设备和技术人员可以投入本工程施工;3．综合考虑各种因素，在工期安排、人员设备等方面留有余地，选择最佳的施工方法；4．针对本合同段的施工特点，着重考虑相应的施工方案和措施；5、树立“质量第一，顾客至上”的思想，确保该合同段工程质量达到优良级标准。
6、加大投入,合理调配，科学管理，保证本工程按期完成。
二、工程概况工程范围主要位于现在石塘立交范围内，辅道定位为城市支路,改造起点位于桩号K0+196.384终点至南辅道结束。
安全施工方案副本 - 副本
目录一、工程概况 (1)二、职业健康安全与环境目标 (1)三、建立健全安全管理机制和规章制度 (1)四、危险源的预防措施 (3)五、施工现场布置及施工准备 (5)六、分部分项工程安全技术措施 (7)七、机械安全管理 (17)八、消防安全措施 (19)九、五大伤害控制措施 (21)十、职业健康管理 (23)十一、文明施工与环境保护 (23)十二、季节性施工措施 (26)十三、安全投入计划 (27)十四、特殊工种配备 (27)十五、施工现场平面布置图 (28)十六、施工现场安全标志及消防器材平面布置图 (29)安全施工组织设计一、工程概况该工程为新疆生产建设兵团农业建设第十二师西山农牧场保障性住房一期项目33号住宅楼。
建筑面积4148.28㎡，砖混结构，地下一层（层高2.19米）、地上六层。
建筑物长58.38米，宽11.84米，建筑物高18.15米。
结构体系为砖混结构。
建筑物等级Ⅲ级，耐火等级Ⅱ级，屋面防水为Ⅱ级，抗震设防烈度8度。
二、职业健康安全与环境目标本工程采用现代化的施工手段和强有力技术措施，使施工的全过程真正做到现场整洁、道路通畅，减少噪音扰民，争创市、区级文明施工现场。
健康安全目标：安全达标一次性合格，杜绝重大伤亡事故，重伤、死亡为零，轻伤频率控制在4‰以下，无职业病发生。
文明施工目标：创兵团“样板工地”，市“安全生产文明施工现场”，工一师“样板工地”等项奖。
环境目标：环境达标100%，施工污水、生活废水设沉淀池和隔油池，使排放的污水控制在市政排放标准内。
粉尘排放日平均小于0.3mg/m3,噪声排放控制在建筑施工场界噪声限制值。
如下表：三、建立健全安全管理机制和规章制度本工程在安全生产中，要始终贯彻“安全第一、预防为主”的方针，坚持“管生产必须管安全”的原则，成立了安全生产管理小组，建立健全安全生产责任制，安全生产保证体系。
确认项目经理邓建同志为安全第一负责人，现场设专职安全员，各工种设安全负责人，班组设兼职安全员，强化现场安全管理工作，消除安全隐患。
25职工保障性住房5#楼施工组织设计 - 副本
农十二师西山农牧职工保障性住房建设项目14#住宅楼工程施工组织设计2.2 工程特点新疆生产建设兵团农十二师西山农牧场保障性住房工程建设项目（一标段），25#楼建筑面积均为3101.74m2。
地上六层住宅，地下一层库房，砖混结构。
本建筑工程等级为三级，耐火等级二级，屋面防水等级Ⅱ级，抗震设防烈度为8度，建筑设计使用年限为50年。
结构类型为砖混结构，工程质量为合格标准。
计划开工日期为2012年4月8日，计划竣工日期为2012年10月20日，共计206日历天。
1、建筑说明：1）住宅屋面做法：（非上人）：两层3厚自带保护层SBS改性沥青防水卷材一道；30厚C20细石混凝土找平层；碎加气块找2%坡，最薄处30厚；100厚酚醛板保温层；钢筋混凝土屋面板。
2）内墙面做法：内墙1（地下室）：刷（喷）内墙涂料；5厚1：2.5水泥砂浆抹面，压实赶光；15厚1：3水泥砂浆打底。
内墙2（楼梯间）：刷奶白色内墙涂料；5厚1：2.5水泥砂浆抹面，压实赶光；15厚1：3水泥砂浆打底。
内墙3（卫生间、厨房）：白水泥擦缝；粘贴5厚釉面砖；6厚1：2水泥砂浆结合层；12厚1：3水泥砂浆打底扫毛或划出纹道。
内墙4（其他房间）：刷无光油漆或乳胶漆；6厚1；2.5水泥砂浆压实抹光；12厚1：3水泥砂浆打底扫毛或划出纹道。
3）楼、地面做法：地面1（地下室）：60厚C20细石混凝土随捣随抹，表面撒1：1水泥砂子压实抹光；150厚5-32卵石灌M5混合砂浆；素土夯实。
楼面1：铺5-10厚地砖地面，干水泥擦缝；撒素水泥；30厚1:3干硬性水泥砂浆结合层（内掺建筑胶）；40厚C20豆石混凝土，加热管上皮厚度≥30厚；沿外墙内侧贴20厚聚苯乙烯泡沫塑料保温层，高与垫层上皮平；铺18号镀锌低碳钢丝网，用12号低碳钢丝与加热管绑牢；30厚聚苯乙烯泡沫塑料保温层；10厚1：3水泥砂浆找平层；现浇钢筋混凝土楼板。
楼面2（厨房、卫生间）：铺5-10厚地砖地面，干水泥擦缝；撒素水泥；30厚1:3干硬性水泥砂浆结合层（内掺建筑胶）；20厚1：3水泥砂浆保护层；1.5厚聚氨酯涂膜防水层；C20豆石混凝土，从门口向地漏找1%坡，最薄处30厚，加热管上皮厚度≥30厚；沿外墙内侧贴20厚聚苯乙烯泡沫塑料保温层，高与垫层上皮平；铺18号镀锌低碳钢丝网，用12号低碳钢丝与加热管绑牢；30厚聚苯乙烯泡沫塑料保温层；10厚1：3水泥砂浆找平层；现浇钢筋混凝土楼板。
桥面铺装及桥面连续施工组织设计(副本)
三阳特大桥桥面铺装及桥面连续施工组织设计一、编制依据1、江西省公路管理局科研设计所设计的南昌至峡岭二级公路新建工程《两阶段施工图设计》（A3合同段）及相关技术文件。
2、现行的“JTJ”系列中有关的技术和施工规范及三阳特大桥相关施工技术。
3、中铁五局现有的技术管理水平、三阳特大桥施工现场现有的机械机具设备及其相关的施工经验。
4、三阳特大桥总体工期要求。
二、编制范围三阳特大桥桥面连续及桥面铺装。
三、编制目标质量目标：桥面连续及桥面铺装工程质量达到现行的“JTJ”验收标准，质量优良。
安全目标：无安全事故发生。
工期目标：按三阳特大桥总工期要求，2003年10月1日通车，桥面连续及桥面铺装必须在9月27日前全部完工。
四、工程概况1、三阳特大桥总长1486.72M。
大桥采用37跨40M预应力简支梁。
桥面宽12M，两侧人行道共宽3M。
箱梁纵向采用22#螺纹钢连接，桥面为5联5孔一连，3联4孔一连的桥面连续，全桥计29道桥面连续，并在每道上面的桥面铺装砼内设置12#螺纹钢筋网加强；全桥设伸缩缝9道，伸缩缝设在0#，37#台顶，4#，8#，12#，17#，22#，27#，32#墩顶上，伸缩缝型号为XFII-160型；桥面铺装宽9M，桥面纵坡为I1=+3.0998%,I2=-0.151%,全桥桥面设一道竖曲线，变坡点桩号为K26+948.405,竖曲线半径为6000米，切线长为T=96.905米,桥面横向坡为2%，桥轴线处铺装厚度为19CM,左右4.5M处厚10CM;3、主要工程数量：桥面连续：I级钢筋：2254 Kg , II级钢筋：8314 Kg ,A3钢板：2051 Kg；XFII-160型伸缩缝：102M；桥面铺装：I级钢筋：106294 Kg，C40防水砼：1931.4 M3五、施工总体部署1、施工管理人员为现中铁五局集团昌峡经理部管理人员。
2、施工人员从现有技术工人中抽调技术能力强，工作认真负责的人员，保证施工过程中的质量符合设计和施工规范要求。
施工组织设计范本
施工组织设计范本一、引言施工组织设计是工程项目管理中的重要环节，它是根据工程项目的特点和要求，合理安排施工过程，确保工程质量、安全和进度的重要手段。
本文将针对某个虚构的工程项目，提供一个施工组织设计范本，以供参考。
二、项目概况本工程项目为一座高层住宅楼的建设，位于某市市中心的繁华地段。
项目总建造面积为X平方米，共有X层，包括地下室和地上楼层。
项目的主要施工内容包括地基处理、主体结构施工、装饰装修、给排水、电气设施等。
三、施工组织原则1. 安全第一：施工期间，必须严格按照像关法律法规和安全操作规程进行施工，确保施工人员的人身安全。
2. 质量为本：施工过程中，必须严格按照设计图纸和施工规范进行施工，确保工程质量达到设计要求。
3. 进度控制：施工过程中，必须合理安排施工工序和施工人员，确保工程按时完成。
4. 资源合理利用：施工过程中，必须合理利用施工材料和设备，控制成本，提高效益。
四、施工组织机构1. 项目经理：负责全面组织、协调和管理施工过程，确保工程质量和进度。
2. 技术负责人：负责施工技术指导和质量控制，确保施工符合设计要求。
3. 安全负责人：负责施工现场的安全管理和事故预防，确保施工人员的安全。
4. 物资负责人：负责施工材料的采购、储存和使用，确保施工材料的供应和质量。
5. 施工班组：根据工程特点和施工进度，划分不同的施工班组，负责具体施工任务。
五、施工组织方案1. 地基处理：根据地质勘察报告，采取合适的地基处理措施，包括挖土、回填、压实等工作。
确保地基的稳定性和承载力满足设计要求。
2. 主体结构施工：按照设计图纸和施工规范，合理安排主体结构的施工工序，包括浇筑混凝土、安装钢筋等。
确保主体结构的强度和稳定性。
3. 装饰装修：根据设计要求，合理安排装饰装修工序，包括墙面粉刷、地面铺设、门窗安装等。
确保装饰装修质量满足设计要求。
4. 给排水：根据设计要求，合理安排给排水工序，包括水管安装、卫生器具安装等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工组织课程设计
姓名:
班级:
学号:
日期:
目录
（1）单层工业厂房吊装施工方案
（2）设计图纸
单层工业厂房吊装施工方案
一、目的与要求
了解单层厂房施工组织的全过程。
培养施工组织工作能力，要求：（1）掌握施工方法，施工机械选择的一般原则和方法；（2）运用已学的的知识进行施工方案选择和确定的方法；（3）掌握施工平面图的表达方法。
二、设计内容
1．拟定吊装方案
吊装方案是吊装施工的指导性文件，根据建筑物的结构形式、跨度、安装高度、吊装工程质量、构件质量、工期长短、现有起重设备、施工现场环境、土建工程的施工方法等因素来编制，并符合下述原则：工期短，能按期或提前完成计划，能保证计划质量，能保证生产安全，机械化程度高，操作简便，劳动强度低，工程成本低，积极推广新技术、新工艺，使现有起重运输机械和设备，有利土建工程、设备安装等其它工序的施工。
吊装方案的内容包含：吊装方法、起重机选择与开行、构件的平面布置、吊装前的准备工作、构件的吊装工艺和吊装安全技术等等。
该车间为单层工业厂房，吊装构件选用履带起重机，拟定分三次开行吊装作业，第一次、第二次采用分件吊装分别吊装柱子，吊车梁，第三次综合吊装屋架和屋面系统。
2．起重机选择及工作参数计算
（1）起重机的选择
起重机的选择主要是根据厂房跨度、构件重量、吊装高度、现场条件及现有设备等确定。
先确定起重机的类型，然后进一步选择起重机的型号及起重臂长度。
所选起重机的三个工作参数：起重量、起重高度、起重半径（起重幅度）均应满足结构吊装的要求。
当起重机可以不受限制的开到构件吊装位置附近去吊装构件时，在计算了起重量Q及起重高度H之后，便可查阅起重机工作性能表或曲线来选择起重机型号及起重臂长度，并可查的与一定起重量Q，起重高度H对应的起重半径R，以此作为确定起重机开行路线及停机位置时的参考。
当起重机不能直接开到构件吊装位置附近去吊装构件时，这时便要根据起重量Q起重高度H及起重半径R三个参数，查阅起重机工作性能表或曲线来选择起重机的型号及起重臂长度。
同一种型号的起重机可能有几种不同的起重臂，应选择一种既能满足三个吊装工作参数的要求而又最短的起重臂。
当起重机的起重臂需经过已吊装好的构件上空去吊装构件（如跨过屋架吊装屋面板）还需考虑起重臂是否与吊装好的构件相碰。
（2）各主要构件起重量和起重高度计算：
1．柱采用斜吊梆扎法吊装：
根据抗风柱进行计算：柱重Q1=8.68t，柱高16.85 m
起重量：取索具重量 Q2 =0.2（t）
Q= Q1 + Q2=8.68+0.2=8.88（t）
式中：Q：起重机的起重量（Kg） Q1：构件重量（Kg） Q2：索具重量（Kg）起重高度 H=h1+h2+h3+h4=16.85+0.3+1.5=18.65 m
式中：h1：吊装支座顶面高度（m）
h2：吊装间隙，视具体情况而定，一般h2=0.3（m）
h3：绑扎点至构件吊起后底面的距离（m）
h4：索具高度（m），
H：起重机的起重高度（m），从停机面算至吊钩钩底。
现对履带起重机进行核算，看是否满足要求。
把杆长度30 m，角度77.5度时，起重半径为8米起重高度为26米，大于18.65米；起重量为10吨，大于8. 88吨，满足吊装柱子要求。
2.选择吊装屋架的起重机
以AB跨的屋架进行计算，屋架自重Q1=82.7KN 屋架高为3.935m
起重高度 H=h1+h2+h3+h4=12.4+0.3+3.395+3=19.935m
起重量：取索具重量 Q2 =2 KN
Q= Q1 + Q2=82.7+2=84.7 KN
把杆长度30 m，角度77.5度时，起重半径为8米起重高度为26米，大于19. 935米；起重量为10吨，大于8.47吨，满足吊装柱子要求。
3.选择吊装屋面板的起重机
起重量：取索具重量 Q2 =2 KN Q= Q1 + Q2=13+2=15 KN
起重高度 H=h1+h2+h3+h4=12.4+0.3+3.395+0.24+2=18.875m
求最小起重臂长度
L≥h/sina+(f+g)/cosa
式中： L：起重臂长度
h：停机臂底铰至构件吊装支的高度（m）, h1=h-E
h1:停机面至构件吊装支座的高度（m）
f：起重钩需跨过已吊装结构的距离（m）
g：起重臂轴线与已吊装屋架间的水平距离，至少取1m
E：起重臂底铰至起重机停机面的距离（m），；
F：起重臂底铰至起重机回转中心的距离（m），亦可查表而得：
a：起重臂倾角
∵求最小杆长∴对上式微分
可得 a= 带入上式即得出所需起重臂最小长度 a =arctg（（12.4+3.935）/（3+1））1/3 =57.97度取a =58度
L min =19.26+7.55=26.81m
选用把杆长度为30m>26.81m,满足条件，当仰角a =58度时，可得起重半径：
R=F+Lcosa=1.3+30cos30=17.2m
根据L= 30m ，R=17.2m，查起重性能Q=27.3>15KN, 起重高度 H=2 4.4>18.875m故选用履带起重机满足吊装要求。
此时，起重杆长30m，起重仰角58度，起重半径为17.2m，亦能吊装屋面板。
3．预制阶段构件平面布置
本厂房现场预制的构件为柱子和屋架。
由于○A、○D轴外均有建筑物，仅○1轴线及○13轴线外侧为预留场地。
预制方案如下：
（1）柱的预制位置应按吊装阶段的排放要求进行布置。
柱在跨内预制，纵向布置，各柱预制的轴线距相应柱列轴线的距离为1.5m。
采用平卧叠浇方案，每组叠浇2-3层，用滑行法吊装。
AB跨每一停机点可分别吊装一或二根柱，CD跨每一停机点可分别吊装三或四根柱。
（2）抗风柱由于场地限制，布置在跨外，采用二层和三层叠浇，预制位置既要便于吊装，又不影响起重机开行路线的畅通。
根据场地情况分斜向布置和纵向
布置。
（3）屋架在跨内平卧叠浇，每组2-3榀，考虑后张法预应力混凝土屋架抽管及穿筋所必需的工作场地，采用斜向布置，对屋架的扶直排放也较方便。
屋架的预制位置应结合屋架的扶直排放要求来确定。
既要使屋架扶直排放时能满足起重机工作幅度的要求，又要便于起重机开行并减少停机点，使每一停机点能排放到位一榀屋架。
叠浇时还应考虑屋架扶直排放的先后次序及吊装时屋架两端头朝向的要求。
4．吊装阶段构件布置图
（1）吊装阶段柱的排放布置在预制时已考虑。
柱子先行吊装，空出场地用于吊车梁等其他构件的排放。
（2）屋架均采用异侧排放，其朝向变动，预制时已事先考虑。
AB跨屋架靠A列柱边斜向排放，CD跨屋架靠D列柱边斜向排放，屋架排放范围见图
（3）吊车梁、连系梁的排放：在柱吊装完毕后，可将其排放在柱的预制位置上，也可从运输车辆上直接吊至牛腿上。
（4）屋面板的排放：当起重机吊装屋面板及屋盖系统时，由于构件重量轻，起重机服务半径大，R=16.0m~20m，故其排放位置可布置在跨内或跨外，也可集中排放在吊装现场附近，采用随运随吊的办法。
5.起重机的开行路线
本工程采用分件吊装法吊装构件，柱与屋架在现场预制，场地平整及杯形基础浇筑后进行。
其吊装顺序为：
第一次开行路线——吊装全部柱子，并对柱子进行校正和最后固定；
第二次开行路线——吊装吊车梁以及柱间支撑等；
第三次开行路线——分节间吊装屋架，屋面板，天窗架，屋面支撑及天窗板等屋盖系统。
开行路线：
（1）柱子的布置及开行路线
柱子采用旋转法，这样布置较紧凑，灵活。
由于起重机在吊装柱子时起重半径较小，因此起重机沿跨边距杯口中心约6m处开行，起重机每一停机点吊一根柱子。
柱子的绑扎点和杯口中心点均应在起重半径R=9m的圆弧上。
在构件的平面布置上，柱子采用斜向布置，起重机在跨外首先沿A轴距基础中心6m处开行，吊装A轴柱子，然后转入BC轴吊装柱子，最后转入D轴吊装柱子。
同时完成柱子的临时固定，校正，最后固定，这样就完成了第一次开行。
（2）屋架和吊车梁的预制布置及吊装吊车梁开行路线
吊车梁可沿柱边纵向预制，尽量靠近吊装位置。
屋架在跨内2-3榀叠浇预制，两端预留抽管穿筋场地，屋架的间隙取1m以便支模绑筋浇筑。
吊装吊车梁时，起重机跨中开行，每一停机点可吊二根吊车梁。
在吊装吊车梁时可同时进行屋架扶直就位，屋架的就位位置采用沿柱边斜向或成组纵向排放就位。
起重机可由AB跨13轴线开始吊车梁安装和屋架扶直，然后转向CD跨由1轴进入，这样完成第二次开行吊装。
（3）吊装屋架和屋面板时起重机开行路线
当屋架和屋面板就位后，用起重机在AB跨中开行，由13-12轴开始节间吊装屋架、屋面板、支撑等，然后转入CD跨仍在跨中开行，由1-2轴开始吊装，这样就完成了第三次开行。
最后吊装厂房两端抗风柱。
