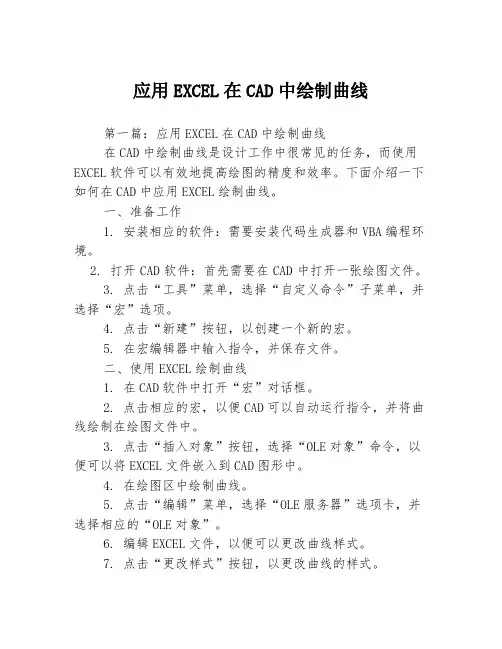

应用EXCEL在CAD中绘制曲线第一篇:应用EXCEL在CAD中绘制曲线在CAD中绘制曲线是设计工作中很常见的任务,而使用EXCEL软件可以有效地提高绘图的精度和效率。

下面介绍一下如何在CAD中应用EXCEL绘制曲线。

一、准备工作1. 安装相应的软件:需要安装代码生成器和VBA编程环境。

2. 打开CAD软件:首先需要在CAD中打开一张绘图文件。

3. 点击“工具”菜单,选择“自定义命令”子菜单,并选择“宏”选项。

4. 点击“新建”按钮,以创建一个新的宏。

5. 在宏编辑器中输入指令,并保存文件。

二、使用EXCEL绘制曲线1. 在CAD软件中打开“宏”对话框。

2. 点击相应的宏,以便CAD可以自动运行指令,并将曲线绘制在绘图文件中。

3. 点击“插入对象”按钮,选择“OLE对象”命令,以便可以将EXCEL文件嵌入到CAD图形中。

4. 在绘图区中绘制曲线。

5. 点击“编辑”菜单,选择“OLE服务器”选项卡,并选择相应的“OLE对象”。

6. 编辑EXCEL文件,以便可以更改曲线样式。

7. 点击“更改样式”按钮,以更改曲线的样式。

8. 保存文件,并将其嵌入到CAD文件中。

三、注意事项使用EXCEL绘制曲线时需要注意以下几点:1. 必须确保文件名正确,并且路径没有错误。

2. 在绘图区中绘制曲线时,必须使用正确的坐标和比例尺。

3. 要在曲线上设置标记和注释,以便可以轻松地跟踪数据和变化。

4. 需要保持文件更新,以便可以反映最新的数据。

5. 在绘图文件中应该很少或没有错误,并且需要进行清理。

使用EXCEL绘制曲线可以帮助更好地完成绘图文件,缩短制图时间,提高绘图的质量和准确性。

excel中输入的坐标怎么在CAD中画图

excel中输入的坐标怎么在CAD中画图

excel 中输入的坐标怎么在CAD 中画图在工程计算时,经常要用CAD 画出一条曲线,而这条曲线如果是由多个坐标点连接成的,输入起来就麻烦,而且容易出错。

如果利用EXCEL 应用程序来保存数据,并与CAD 巧妙地结合起来,就能很容易地画出该曲线。

excel 中输入的坐标怎么在CAD 中画图?请看下面的教程。

方法一、利用EXCEL 输入坐标画线
1、启动EXCEL,打开提取的坐标表格,或者在新表中分两列输入X,Y 坐标,如下图所示。

2、当然我们也可以直接将坐标输入按x,y 格式输入到一行里,但用属性提取EATTEXT 等或其他工具获取的坐标值通常是将XY 坐标分开为两列的,这些书写主要是为了教一下大家如何将分开的XY 坐标合并成x,y 的形式。

单击X,Y 列的第一个空单元格,也就是上图中
的单元格C2,在顶部fx 公式栏输入公式=A2&,&B2 ,就可以将XY 坐标合并成需要的格式了,如下图所示。

3、公式前面的A、B 这样的列编号根据表格中数据的具体列数
进行修改。

其他行只需复制公式即可,向下拖动C2 单元格的右小角到最下面一行,如下图所示。

4、单元格复制完后我们可以检查一下复制的结果,如下图所示。

5、EXCEL 里面的工作完成后,我们启动CAD,在CAD 中输入L ,回车,执行直线命令,命令行会提示:输入第一点,如下图所示。

6、切换回EXCEL,选择C 列的X,Y 坐标的所有单元格,按CTRL+C ,复制,切换到CAD 中,在命令行中按CTRL+V ,将复制。

如何将EXCEL中的数据导入到CAD中,绘制成曲线

如何将EXCEL中的数据导入到CAD中,绘制成曲线
4.555309348,-0.987688341
4.71238898,-1
4.869468613,-0.987688341
5.026548246,-0.951056516
5.183627878,-0.891006524
5.340707511,-0.809016994
5.497787144,-0.707106781
在excel中就是a列中输入自变量序列为一个周期b中输入公式sina1把下面的内容粘贴在txt中然后将txt的后缀改成scr打开cad将用滚轮放大到最大执行下列命令工具脚本文件找到那个scr文件就可以了pline000157079633015643446503141592650309016994047123889804539905062831853105877852520785398163070710678109424777960809016994109955742908910065241256637061095105651614137166940987688341157079632711727875959098768834118849555920951056516204203522508910065242199114858080901699423561944907071067812513274123058778525226703537560453990528274333880309016994298451302101564344653141592654122515e163298672286015643446534557519190309016994361283155204539905376991118405877852523926990817070710678140840704508090169944241150082089100652443982297150951056516455530934809876883414712388981486946861309876883415026548246095105651651836278780891006524534070751108090169945497787144070710678156548667760587785252581194640904539905596902604203090169946126105675015643446562831853070

EXCEL和CAD结合自动生成曲线的简单方法

EXCEL和CAD结合自动生成曲线的简单方法

可能很多人都困惑如何能方便地在CAD中划曲线。

下面这个方法是本人毕业设计时琢磨出来了,划型线非常方便。

希望大家广泛传播,减轻大家划曲线的工作量。

假如3个点的坐标为 1,2 3,4 5,6
在excel 单元格中
A B C D E
spline 1,2 3,4 5,6 ( 输入2个空格)
复制整行,粘贴到CAD命令栏内,曲线就自动生成了。

(spline 也可以换成_spline)
多个曲线时,如上所示,下一行在EXCEL中也这样排列,然后把几行一起复制粘贴到CAD 命令栏中,几条曲线就自动生成了。

单元格中的点,比如"1,2" 可以用 EXCEL 文字结合命令组合,如下所示:
A B C
1 1
2 (=A1&","&B1)
这样可以结合成点坐标,然后按照上面提到的spline 输入格式可以自动生成曲线。

这个原理其实就是利用CAD本身的输入规则,在EXCEL中排列好,粘贴到CAD命令栏,就相当于输入数据,最后的空格也是和在CAD中
画曲线后两端的自动取曲率是一样的。

如何在CAD中应用文本和表格进行绘图

如何在CAD中应用文本和表格进行绘图

如何在CAD中应用文本和表格进行绘图CAD是一种广泛应用于工程设计和绘图的软件。

在CAD中,文本和表格是必不可少的工具,用于标注和展示图纸中的相关信息。

本文将介绍如何在CAD中应用文本和表格进行绘图,以提高绘图效率和准确性。

在CAD中,插入文本的方法有多种,常用的有单行文本和多行文本。

单行文本适用于较短的注释或标注,而多行文本则适用于较长的文字描述。

要插入单行文本,我们可以选择“插入”菜单下的“单行文本”命令,或者使用命令行中的“TEXT”命令。

在弹出的对话框或命令行中,可以选择文本样式、对齐方式和文字高度等属性。

点击或指定插入点后,输入相应的文字内容即可完成单行文本的插入。

对于多行文本的插入,同样可以选择“插入”菜单下的“多行文本”命令,或者使用命令行中的“MTEXT”命令。

多行文本的插入方式类似于单行文本,但需要指定文本框的插入点、宽度和高度等属性。

在文本框内输入文字之后,按下Enter键即可完成多行文本的插入。

在插入文本时,还可以通过设置文本样式来统一文字的格式和风格。

在CAD中,可以通过“格式”-“文本样式”命令来创建和管理文本样式。

在文本样式的设置中,我们可以定义文字的字体、高度、粗细和对齐方式等属性,以确保文本在绘图中的一致性和可读性。

除了文本,表格也是CAD绘图中常见的元素之一。

表格可用于展示图纸中的数据和计算结果,并可以进行调整和编辑。

要插入表格,可以选择“插入”菜单下的“表格”命令,或者使用命令行中的“TABLE”命令。

在弹出的对话框中,可以设置表格的行数、列数、大小和格线等属性。

点击或指定插入点后,即可生成一个空白的表格。

在生成的表格中,可以双击单元格来进行数据输入和编辑。

也可以通过右键点击表格,选择“编辑表格”命令来进行整个表格的编辑,包括插入行、删除行、合并单元格等操作。

通过这些操作,我们可以根据需要在表格中输入各种数据和公式。

在CAD中,我们还可以通过设置表格的样式和格式来调整表格的外观。

CAD导入Excel表格(OLE)的方法

CAD导入Excel表格(OLE)的方法

CAD导入Excel表格的方法
打开CAD—插入—OLE对象,如下图
新建Excel工作表-
确定后Excel会打开一个新的工作表,表示在CAD里使用,如下图
同时的CAD里面也会出现一个待编辑的表格,
现在你可以把以前的数据格式复制到这个表格里,也可以重新制作表格,所有的格式都会在CAD里面体现出来,并同时更新,编辑完了关了Excel对CAD里面的数据也没有影响,如还要再编辑CAD表格的数据的话,再双击一下CAD表格,会重新自动打开Excel表格让你编辑,数据自动更新
我复制一个做完的表格为案例:
打开以前所做的表格并复制,
粘贴到OLE--新建Excel工作表里
再回来看看CAD里表格的变化吧
CAD里面也同步更新了表格了吧。

使用Excel数据绘制CAD图形

使用Excel数据绘制CAD图形

CAD使用技巧:使用Excel编制的坐标数据绘制CAD图形在CAD使用中,经常需要使用测量的坐标绘制图形,我们在CAD中输入坐标过程中很容易出错,输错后检查困难,往往得返工重新输入,绘图效率极低。

本人通过CAD使用实践,结合网络资料,整理出在CAD中使用Excel编制的坐标数据的简易方法。

该方法适用各个版本的CAD,希望能够抛砖引玉,有更多朋友把CAD使用技巧分享出来,提高工作效率。

笔者在Excel 2003和CAD2005、CAD2007中实际成功使用,效果较好。

首先,需要在Excel中输入坐标,即在Excel中A列输入X坐标,B列输入Y坐标,C 列输公式(="CAD命令+空格"&An&","&Bn),然后在C列复制公式到所有输入坐标的行,再打开CAD,复制Excel中C列中的数据,粘贴到CAD命令行中,两次回车,看看效果,是不是绘制出来了呢。

(重要提示:所有公式及数据必须在英文状态下输入)。

现在以画样条曲线为例,介绍这一方法:第一步,打开Excel 2003,分别在A、B列输入坐标,如图1,C列输入公式(="_spline "&A1&","&B1),确定,如图2。

图1 坐标数据图2 输入公式第二步,在C列复制公式属性到所有输入坐标的行。

如图3。

图3 计算后的坐标数据第三步,打开CAD,复制Excel 2003中C列中的数据,粘贴到CAD命令行中,如图4,按两次回车,检查效果,如图5。

图4 CAD命令行图5 绘制的效果图该方法的优点:数据输入方便、快捷,校核容易,对使用大量坐标数据绘图的朋友,提高工作效率是很明显的。

缺点:数据更新或改变后,得重新复制粘贴一次,无法同步更新,如果能更新到CAD 模块中就更好了。

应用EXCEL在CAD中绘制曲线

应用EXCEL在CAD中绘制曲线

应用EXCEL在CAD中绘制曲线随着计算机技术的不断发展和CAD软件的不断完善,现在在CAD中绘制曲线已经不再像是几十年前那样需要手动勾画了。

使用软件可以完成绘制所有类型的曲线,让绘制曲线的过程更加快速简便。

本文将从应用EXCEL在CAD中绘制曲线入手,为大家详细介绍如何利用软件这一工具在CAD中绘制高质量的曲线。

一、前置知识在学习如何利用EXCEL绘制曲线前,我们需要先了解一些基本的CAD曲线绘制知识,以便更好地运用EXCEL工具。

1.1 CAD中的曲线类型1.1.1 直线直线是CAD中最简单的曲线,可以通过给定两个点来绘制。

直线子命令可以通过选择“直线”工具栏上的图标或输入“line”来启动。

在CAD中,直线通常是由图形的边缘或边缘之间组成的。

1.1.2 圆圆是CAD中最基本的弧线。

绘制圆时,可以将其中心点和半径指定到指定的位置,也可以使用两个点定义其直径。

圆子命令可以通过选择“圆”工具栏上的图标或输入“circle”来启动。

1.1.3 椭圆椭圆是由半长轴和半短轴决定的圆形变体。

与圆不同,椭圆在CAD中无法通过设置半径来确定。

可以使用两个点或关键点、与两个轴线相交的点、中心点和两个轴线的长度来创建椭圆。

椭圆子命令可以通过选择“椭圆”工具栏上的图标或输入“ellipse”来启动。

1.1.4 弧弧是由圆弧的圆心、半径和起始和结束角度定义的。

可以通过向圆弧添加关键点来创建更复杂的弧。

弧度量采用角度制方式,可以通过键入一个角度度数、长度或一个关键点位置来创建。

圆弧子命令可以通过选择“圆弧”工具栏上的图标或输入“arc”来启动。

1.1.5 曲线CAD中的曲线通常是由控制点定义的NURBS曲线。

控制点是影响曲线形状的点,曲线从一个控制点移动到另一个控制点。

曲线的精度通常通过指定控制点的数量来控制。

例如,如果只有少量控制点,则曲线将是基本的弧线。

如果有非常多的控制点,曲线可以非常复杂。

在CAD中,曲线子命令可以通过选择“曲线”工具栏上的图标或输入“spline”来启动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

今天给大家要讲的东西是一个非常实用且好用的CAD借用EXCEL的数据进行绘图的办法。

当然我们在这里需要用到CAD的宏下的VBA功能。

如图,今天就是要完成如何在CAD中画出如下图所示的坐标的图形。

当然如果学会了此种绘图的办法之后,还可以更改数据后进行更高级的绘图了。

工具/原料
AutoCAD 2004正式版与EXCEL。

步骤/方法
打开CAD工具菜单下宏下的Visual Basic编辑器,新建一个模块,输入如下代码:
Dim xlapp As Excel.Application
Dim xlbook As Excel.workbook
Dim xlsheet As Excel.worksheet
Sub aa() '宏名
Set xlapp = CreateObject("excel.application")
Set xlbook = xlapp.workbooks.Open("D:\cadvba\fzcp.xls") '打开的EXCEL 路径
xlapp.Visible = False
Set xlsheet = xlbook.worksheets("sj") '打开EXCEL中的工作表
i = xlsheet.Cells(1, 6) 'i为线条线数
m = xlsheet.Cells(2, 6) '这里表示第2行第6列
n = xlsheet.Cells(3, 6)
t = xlsheet.Cells(4, 6)
For p = 0 To i - 2 Step 1
p = p
k1 = xlsheet.Cells(2 + p, 1)
h1 = xlsheet.Cells(2 + p, 2)
k3 = xlsheet.Cells(2 + p, 3)
k2 = xlsheet.Cells(3 + p, 1)
h2 = xlsheet.Cells(3 + p, 2)
h3 = xlsheet.Cells(3 + p, 3)
Dim 点As AcadLine
Dim 起点(2) As Double
Dim 端点(2) As Double
起点(0) = k1 + m
起点(1) = h1 + n
起点(2) = k3 + t
端点(0) = k2 + m
端点(1) = h2 + n
端点(2) = h3 + t
Set 点= ThisDrawing.ModelSpace.AddLine(起点, 端点) Next
xlbook.Close
xlapp.Quit
Set xlapp = Nothing
End Sub
同时打开编辑器的工具菜单下的引用,找到Microsoft Excel 11.0 Object Library,如果没有此项,可浏览打开EXCEL启动文件即可。

做好这几步之后就保存编辑内容,然后就可以关闭编辑器了。

返回CAD后按快捷键Alt+F8启动宏,然后启动名字为aa的那个宏,此时CAD 上就会自动将图画好了。

以下是画弧所用的代码:
Private Sub CommandButton1_Click()
Dim curves(0 To 1) As AcadEntity
Dim centerpoint(0 T o 2) As Double
Dim radius As Double
Dim startangle As Double
Dim endangle As Double
centerpoint(0) = (圆心X坐标): centerpoint(1) = (圆心Y坐标): centerpoint(2) = (圆心Z坐标) '{圆心坐标}
radius =(所画弧处圆的半径) '{半径}
startangle = (所画弧起点弧度值) '角度/180*3.141592653
endangle = (所画弧终点弧度值)
Set curves(0) = ThisDrawing.ModelSpace.AddArc(centerpoint, radius, startangle, endangle)
End Sub。
