教你使用Office-Visio快速绘制家居平面图
Visio平面布局绘制
Visio平面布局绘制Visio是一款用于绘制各种图表和平面布局的专业工具。
无论是家居设计、办公室规划还是工业流程图，Visio都能提供简便而高效的绘图功能。
本文将介绍如何使用Visio软件进行平面布局绘制，并提供一些实用技巧。
1. 准备工作在开始绘制之前，确保你已经安装好Visio软件，并且熟悉基本的操作。
如果你是第一次使用Visio，可以参考官方的教程或者在线视频来学习软件的使用方法。
2. 创建新绘图打开Visio软件后，点击“创建新文件”或使用快捷键Ctrl+N来创建一个新的绘图。
在弹出的窗口中选择“空白绘图”，然后点击“创建”按钮。
3. 选择合适的模板根据你所需要绘制的平面布局类型，选择一个合适的模板。
Visio提供了各种模板，包括家居布局、办公室规划、流程图等。
点击“模板类别”下拉菜单，选择目标模板，然后点击“创建”按钮。
4. 绘制平面布局现在你已经进入了绘图界面。
可以利用Visio提供的工具栏和菜单栏来绘制平面布局。
例如，你可以使用“画笔工具”来绘制墙壁，使用“矩形工具”来绘制家具或办公设备等。
5. 添加文本和标注在绘制平面布局的过程中，你可能需要添加一些文本或标注来说明细节或提供更多信息。
你可以使用Visio的文本工具来添加文本框，然后在框中输入你需要的文字。
也可以使用标注工具来标注某些特殊地方或指示方向。
6. 添加符号和图标如果你希望在平面布局中添加一些符号和图标，Visio也提供了相关的工具。
点击“图形”选项卡，在下拉菜单中选择你需要的符号或图标，然后点击绘图区域来添加。
7. 调整布局和样式一旦完成初步的平面布局绘制，你可以对图形和文本进行调整以使其更符合实际需求。
Visio提供了调整大小、移动、旋转等功能，以便你对元素进行微调。
此外，你还可以对布局样式进行修改，如改变背景颜色、字体样式等。
8. 保存和导出当你满意绘制的平面布局后，点击“文件”菜单，选择“保存”来保存你的工作。
教你使用Office_Visio快速绘制家居平面图
在考虑装修之初，业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置，或是因为是二手房装修，无法找到以前的准备户型图了，所以想自己尝试画个平面图来论坛与大家交流咨询，但是专业的AUTO CAD软件又太复杂，不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件，但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限，想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情，于是退而求其次，改画平面图吧。
如果能有一个好的平面图，带着平面图来论坛与大家交流咨询，也是非常好的，我不主张自己DIY做设计，但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说，画一个带有自己想法的平面图还是很有必要的，这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的，可是CAD的界面对于初学者来说并不算友好，不论是菜单的设置还是元件库的内容，都让大家看得晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio，这是微软的东西，起码界面是不陌生的，Visio的绝大部分操作都和Word类似，因此学起来非常的简单。
Visio自带了简单的家具库，可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio，用来重新编辑。
二手房通常都没有图纸，用Visio自己画个图，再简单不过了。
需要说明的是，Visio虽然是Office自带的软件，但是简版的Office大都是没有集成安装包的，需要单独下载安装。
这个软件可以直接在网上免费下载的，在百度输入“Office Visio下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件打开软件进入以下界面，选择【地面和平面布置图】向下翻，找到【平面布置图】点击右侧创建就可以了2 绘制平面图Visio带的库比较简单，不过绘制平面图需要用到的墙体、门窗，甚至简单的家具，在库里都是一应俱全的。
Visio绘制楼层平面
Visio绘制楼层平面Visio是一款强大的绘图工具，广泛应用于楼层平面设计和规划。
本文将介绍如何利用Visio软件来绘制楼层平面图，帮助读者了解使用Visio的基本操作和功能。
一、引言楼层平面图是建筑设计中重要的一环，它能够清晰地展示建筑内部空间的布局和功能分区。
通过使用Visio软件，我们可以快速、准确地绘制楼层平面图，为建筑设计和室内装修提供参考。
二、Visio软件简介Visio是一种流程图和矢量图绘制工具，其强大的功能和用户友好的界面使其成为绘制楼层平面图的理想选择。
Visio提供了各种绘图模板和形状库，可以满足不同绘图需求。
三、准备工作在开始使用Visio软件进行楼层平面绘制之前，我们需要进行一些准备工作。
首先，收集楼层平面设计的相关资料，包括建筑图纸、尺寸参数、功能分区等。
其次，确保计算机已经安装了Visio软件，并且熟悉软件的基本操作。
四、创建新绘图打开Visio软件后，我们需要创建一个新的绘图文件。
在Visio的起始页面上，点击“新建”按钮，选择“空白绘图”模板，并指定图纸的尺寸和方向。
五、绘制外部轮廓在Visio的绘图界面中，我们可以利用各种形状库来快速绘制楼层平面图的外部轮廓。
例如，我们可以在“建筑和结构”形状库中找到墙壁、门窗等形状，并将它们拖拽到绘图界面中。
六、绘制内部元素在绘制外部轮廓之后，我们可以开始绘制楼层平面图的内部元素，如房间、走廊、楼梯等。
Visio提供了各种形状库和绘图工具，可以帮助我们快速绘制各种元素。
七、调整样式和布局一般来说，楼层平面图需要具备一定的美观度和可读性。
Visio软件提供了丰富的样式和布局选项，可以调整元素的颜色、线条样式、字体大小等，以及对元素进行对齐、分组等操作。
八、添加文字说明楼层平面图需要清晰的文字说明，以便读者理解和识别各个区域的用途。
Visio软件提供了文本框和标签等工具，可以方便地添加文字说明，使平面图更加完整。
九、保存和分享绘制完成后，我们需要将楼层平面图保存为相应的文件格式，如Visio文件、图片文件等。

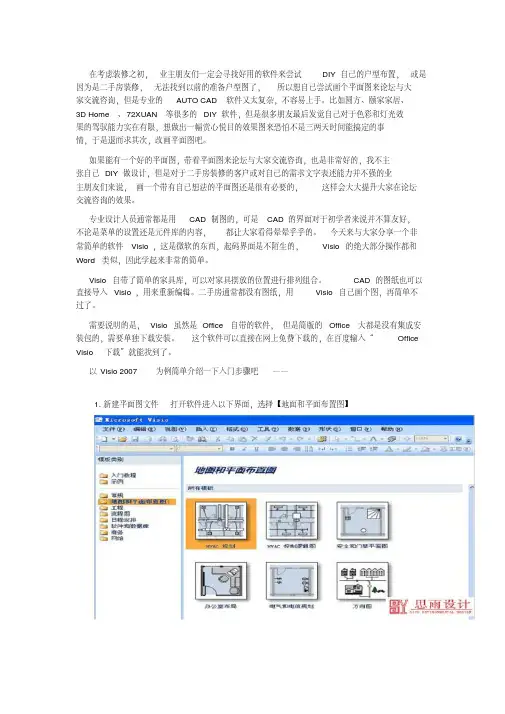

教你使用Office-Visio快速绘制家居平面图
在考虑装修之初，业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置，或是因为是二手房装修，无法找到以前的准备户型图了，所以想自己尝试画个平面图来论坛与大家交流咨询，但是专业的AUTO CAD软件又太复杂，不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件，但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限，想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情，于是退而求其次，改画平面图吧。
如果能有一个好的平面图，带着平面图来论坛与大家交流咨询，也是非常好的，我不主张自己DIY做设计，但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说，画一个带有自己想法的平面图还是很有必要的，这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的，可是CAD的界面对于初学者来说并不算友好，不论是菜单的设置还是元件库的内容，都让大家看得晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio，这是微软的东西，起码界面是不陌生的，Visio的绝大部分操作都和Word类似，因此学起来非常的简单。
Visio自带了简单的家具库，可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio，用来重新编辑。
二手房通常都没有图纸，用Visio自己画个图，再简单不过了。
需要说明的是，Visio虽然是Office自带的软件，但是简版的Office大都是没有集成安装包的，需要单独下载安装。
这个软件可以直接在网上免费下载的，在百度输入“Office Visio下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件打开软件进入以下界面，选择【地面和平面布置图】向下翻，找到【平面布置图】点击右侧创建就可以了2 绘制平面图Visio带的库比较简单，不过绘制平面图需要用到的墙体、门窗，甚至简单的家具，在库里都是一应俱全的。
运用Visio绘制建筑平面图——原则和程序

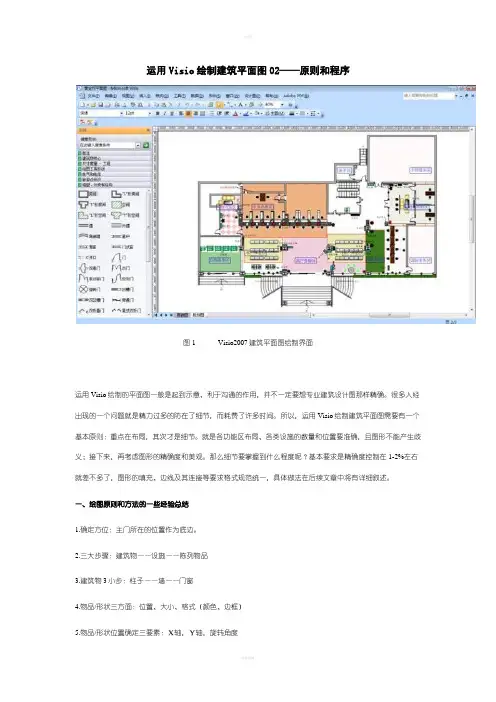

运用Visio绘制建筑平面图02——原则和程序图1 Visio2007建筑平面图绘制界面运用Visio绘制的平面图一般是起到示意、利于沟通的作用，并不一定要想专业建筑设计图那样精确。
很多人经出现的一个问题就是精力过多的防在了细节，而耗费了许多时间。
所以，运用Visio绘制建筑平面图需要有一个基本原则：重点在布局，其次才是细节。
就是各功能区布局、各类设施的数量和位置要准确，且图形不能产生歧义；接下来，再考虑图形的精确度和美观。
那么细节要掌握到什么程度呢？基本要求是精确度控制在1-2%左右就差不多了，图形的填充、边线及其连接等要求格式规范统一，具体做法在后续文章中将有详细叙述。
一、绘图原则和方法的一些经验总结1.确定方位：主门所在的位置作为底边。
2.三大步骤：建筑物——设施——陈列物品3.建筑物3小步：柱子——墙——门窗4.物品/形状三方面：位置、大小、格式（颜色、边框）5.物品/形状位置确定三要素：Ｘ轴，Ｙ轴，旋转角度6.直接复制已有的同类图形的Visio文件7.直接复制已有的模具8.用格式刷批量设置格式9.用“形状数据窗口”或“大小和形状窗口”准确调整形状大小10.用“大小和形状窗口”准确定位形状11.用“扫视和缩放窗口”在大图中定位和缩放12.用参考线对其图形13.用“Ctrl+Shift”准确复制和定位图形二、绘图程序绘图的程序很重要，也就是先做什么、后做什么，它直接影响到绘图的速度和质量，对于初学者尤其重要。
分两种情况来讲述绘图程序：第一种情况——手头上有类似的Visio绘制的平面图，步骤如下：1.将这个平面图文件复制一份；2.修改文件名和绘图页名称；3.插入新的绘图页；4.根据实际建筑平面的大小设置绘图页面（详见下一篇“页面设置”一文）；5.“放线”，即打参考线（详见下一篇“精确绘图工具”一文）；6.绘制柱子外墙—内墙；7.绘制门窗；8.绘制重要设施；9.绘制次要设施；10.绘制陈列物品；11.绘制植物；12.保存。
利用Microsoft Visio绘制流程图和图表
利用Microsoft Visio绘制流程图和图表Microsoft Visio是一款功能强大的绘图工具，广泛应用于各个行业和领域。
它具有绘制流程图和图表的能力，帮助用户可视化展示和理解复杂的流程和数据。
本文将介绍如何利用Microsoft Visio绘制流程图和图表。
一、准备工作在使用Microsoft Visio绘制流程图和图表之前，我们需要进行一些准备工作。
首先，确保你已经安装了Visio软件，如果没有，请前往微软官网下载并安装。
其次，确定你要绘制的流程或数据的范围和内容，清楚地将其整理到一个文档或者纸上，以便后续绘制时参考。
二、绘制流程图1. 打开Visio软件，选择相应的流程图模板。
Visio提供了多种预设的流程图模板，例如基本流程图、十字功能流程图等。
根据你的实际需求选择一个合适的模板。
2. 绘制流程图的基本形状。
使用Visio提供的绘图工具，例如矩形、圆形、箭头等，将流程图的基本形状绘制出来。
每个形状代表一个流程节点或处理步骤，根据实际情况进行命名并连接起来。
3. 添加文本说明和注解。
对于每个流程节点或处理步骤，可以添加文本说明和注解，以更清晰地描述其功能和作用。
使用Visio的文本工具，在相应的形状上添加文本说明，并用箭头或其他注解指向需要解释的内容。
4. 完善流程图的排版和细节。
在整体流程图的基础上，调整形状的位置和对齐方式，使其有良好的可读性。
可以根据需要添加颜色、样式和图标等，以增强流程图的视觉效果。
5. 导出和分享流程图。
完成流程图后，可以将其导出为常见的图片格式（如PNG、JPEG）或者PDF文件，以便与他人分享或嵌入到其他文档中。
Visio还支持直接在绘图中生成网页链接，方便他人在线查看和编辑。
三、绘制图表1. 创建一个新的绘图页面。
在Visio中，每个绘图页面可以看作是一个独立的画布，我们可以在其中绘制图表。
点击Visio顶部菜单中的"新建页面"或者使用快捷键Ctrl+N，创建一个新的绘图页面。
运用Visio绘制建筑平面图03——页面设置
运用Visio绘制建筑平面图03—-页面设置
如同建筑施工中,先做到“五通一平"或“六通一平”再放线施工一样，先设置页面再绘图,这一点十分必要。
打开“页面设置”对话框：[文件］——［页面设置］。
图1 页面设置对话框
最快的页面设置方法：进入“页面设置”对话框—-选择“绘图和缩放比例”选项卡，直接把实际建筑平面的总长和总宽数据输入到“页面尺寸”的两个框中（图2中的红框)，即可！
图2 快速进行页面设置一般情况下设置页面，要注意3个地方：
1。
打印的纸张设置和打印缩放比例的设置
图3 打印页面设置2。
预订义的页面尺寸没有需要的，在自定义大小框中输入实际的长和宽
图4 自定义页面尺寸
3。
设置背景可能带来的问题
有时，一些同事绘图时，会出现图中出现自己不需要的图形，而且有时这些图形还在变化,也不知道在哪里删除它们。
其实，这是背景的问题。
我们绘制的平面图是“前景”，有时为了美化页面，可以设置背景。
但最好不要把别的绘图文件作为背景，否则，当作为背景的图出现变化，我们当前的平面图上也就出现相应的变化.
图5 注意设置背景带来的问题。
如何利用MicrosoftVisio制作房间平面设计图
如何利用Microsoft Visio制作房间平面设计图
一、下载好Microsoft office Visio 2007 中文版安装包，解压双击【setup. exe】。
一直默认安装就可以，提示产品密钥就输入就可以。
【产品密钥1：QGRC3-KQF42-GXR8T-MJQJ7-76938】
【产品密钥2：W2JJW-4KYDP-2YMKW-FX36H-QYVD8】
二、安装好之后就可以打开Visio，下面以制作平面布置图为例，我们可以选择【模块类别】--【平面布置图】--点击【创建】
平面布置图：用于商业性的建筑设计、空间规划、架构布局、结构文档、结构图和设施规划。
地图和平面布置图，提供不少模版，如安全和门禁平面图以及办公室布局等多个模版，用户可以根据自己需要进行选择。
下面我按照平面布置图来介绍。
3
三、创建平面图左边会提供很多形状模型，如果不小心点不见，可以从【视图】-形状窗口。
当然很多视图都可以从这里调出来。
形状点击绿色按钮，就可以点开，可供自己需求来选择。
当然你也可以通过搜索，但有些关键字未必能调出来。
4
四、形状需要点击不放，拖入平面图再释放，根据自己需要点击绿色方形就可以拉伸大小。
1.5
五、有时放置其他标志物在平面图显示很小，想放大又拉伸不了，这里介绍小技巧，按ctrl键不放，利用鼠标滚轮放大。
再按照步骤三拉伸。
或者菜单栏上面选择比例放大。
2.6
六、根据自己需要设计图，保存好设计图，若要换其他格式，也可以另存为想要格式，如jpg格式。
END。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你使用Office-Visio快速绘制家居平面图
在考虑装修之初，业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置，或是因为是二手房装修，无法找到以前的准备户型图了，所以想自己尝试画个平面图来论坛与大家交流
咨询，但是专业的AUTO CAD软件又太复杂，不容易上手。
比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件，但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力
实在有限，想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情，于是退而求其次，改画平面图吧。
如果能有一个好的平面图，带着平面图来论坛与大家交流咨询，也是非常好的，我不主张自己DIY做设计，但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们
来说，画一个带有自己想法的平面图还是很有必要的，这样会大大提升大家在论坛交流咨询的效果。
专业设计人员通常都是用CAD制图的，可是CAD的界面对于初学者来说并不算友好，不论是菜单的设置还是元件库的内容，都让大家看得
晕晕乎乎的。
今天来与大家分享一个非常简单的软件Visio，这是微软的东西，起码界面是不陌生的，Visio的绝大部分操作都和Word类似，因此学起来非常的简单。
Visio自带了简单的家具库，可以对家具摆放的位置进行排列组合。
CAD的图纸也可以直接导入Visio，用来重新编辑。
二手房通常都没有图纸，用Visio自己画个图，再简单不过了。
需要说明的是，Visio虽然是Office自带的软件，但是简版的Office大都是没有集成安装包的，需要单独下载安装。
这个软件可以直接在网上免费下载的，在百度输入“Office Visio 下载”就能找到了。
以Visio 2007为例简单介绍一下入门步骤吧——
1.新建平面图文件打开软件进入以下界面，
选择【地面和平面布置图】
向下翻，找到【平面布置图】点击右侧创建就可以了
2 绘制平面图
Visio带的库比较简单，不过绘制平面图需要用到的墙体、门窗，甚至简单的家具，在库里都是一应俱全的。
从“视图”菜单，打开“大小和位置”窗口，就是下图中位于左下角的小窗口啦。
然后用鼠标左键选中需要添加的元件，直接拖拽到绘图窗口里，然后就可以通过大小和位置窗口里面的各项参数，设置元件的起止位置、角度和大小了。
譬如墙体，可以设置墙体的厚度，也可以随意旋转角度。
Visio是可以将相邻的墙体自动连接起来，按住鼠标左键拖动其中一个墙体，当它与另一个墙体出现重合的时候，重合点会出现如上图所示的红色小方框，松开鼠标左键，两个墙体就连接起来了。
在墙体上添加门窗也是一样，将相应的门窗元件，直接用鼠标拖拽到墙体上就可以了，门窗的大小同样可以通过大小和位置窗口进行设置。
门窗等物体有个中心点，中心点的位置也是可以在大小和位置窗口里进行设置的。
用鼠标选中这个中心点，可以自由旋转门窗的方向，通过鼠标右键菜单，可以调整元件左右、上下翻转。
这样一间屋一间屋依次绘制，房子的雏形很快就可以出现在面前啦！
按以上的方式把所有的房间都画出来，完整的房子平面图就出来了！
3. 添加标注
画好的平面图当然需要进行简单的标注。
和微软的所有软件一样，点菜单栏的“A”字框，就会在鼠标所在位置出现文本框了，在文本框里输入相应的文字就可以对平面图进行任意的标注。
标注后的平面图，一目了然，不论是交给设计师现场咨询，还是发到网络上咨询，大家都能看得明白，比KFS给的花花绿绿的图纸要好多了。
自己绘制平面图的时候，通常都已经测量过室内的具体尺寸，因此不妨借助Visio的功能，把这些尺寸也直接标注出来。
在需要标注的墙体上单击鼠标右键，选择“添加尺寸线”，相应线段的长度就被标注在旁边了。
关于量房，我在之前的帖子也整理过，欢迎来参见：【设计师教您如何量房】
需要提醒大家的是，我们自己测量的时候，常常容易漏算墙体的厚度，这样一来，按照自己测量的套内尺寸，绘制平面图的时候，长度相加往往会有一些偏差，也就是说，一部分的墙体最后绘制出来的尺寸和实际测量的不能完全一致。
而用上面“添加尺寸线”的方法，标注的是线段的长度，线段长度和实际尺寸有偏差时，就不能这样标注了。
双击需要标注的墙体，旁边会出现文本框，直接输入实际测量的长度即可。
到目前为止，一份简单清晰的户型图已经绘制出来了，结合“思雨设计”为大家整理的这两个教程，你就可以轻松搞定前期测量户型分析的工作，带着这份资料，您再来到论坛，那就更有成效了。
因为你们的努力，交流一定会更加猛烈的，哈哈。
4. 其他
Vision的图可以直接打印，也可以通过“另存为”Jpg或者Bmp格式的文件上传到论坛，如果需要，还可以直接存为Dwg格式的文件，用CAD可以直接打开。
平面图上一般需要将承重墙与非承重墙区分标明，在Visio里，双击需要标明的墙体对应的线段，通过调色桶工具，就可以自由变
换颜色了，操作与Word完全一致，我们在这里不再另图说明。
Visio默认的比例尺，绘制出来的平面图，往往不是满幅的，修改已绘制部分的大小，可以通过大家熟悉的方式，Ctrl+A将所有元件全部选中之后，改变所选部分的大小来实现，但这个方法在Visio里猫猫并不推荐。
因为户型图的很多元件不是规则图形，直接用拖拽的方式改变其大小，往往会导致各元件的相对位置发生变化，之后再做整理就有点事倍功半了。
“文件”选项里有一个“绘图缩放比例”，通过调整这个比例，使得绘制的平面图适合页面大小，
同样的，绘制好的图可以通过“视图”菜单，添加页眉和页脚，看看成品吧，是不是和大家通常看到的平面图纸差不多涅
下面再给大家附上以往在论坛看到的一些网友使用此软件DIY的平面图，供大家参考：。
